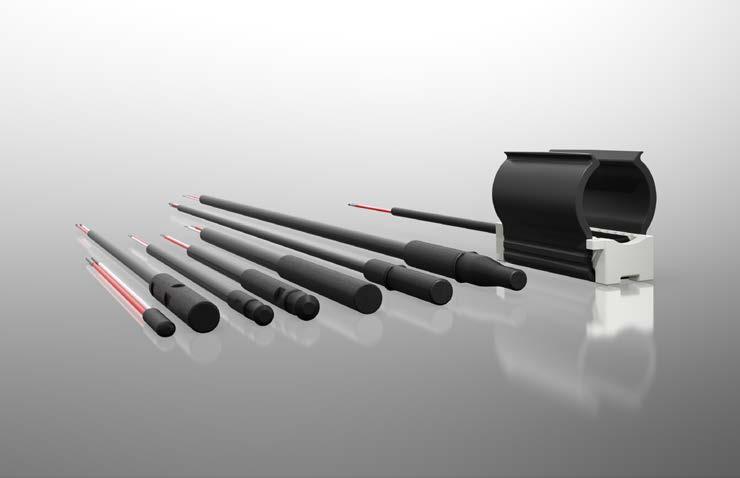

1 JUMO plastosens T Wysokowydajny polimerowy czujnik temperatury

2 JUMO plastosens T01 Odporny na napięcie czujnik temperatury z polimeru W transformatorach suchych lub zalewanych zastosowanie czujników temperatury wykonanych z metalu wiąże się z wysiłkiem konstrukcyjnym, ponieważ czujnik temperatury musi być zainstalowany w warstwie izolacyjnej. Dlatego też JUMO opracowało dla tych zastosowań plastikowy czujnik temperatury o napięciu znamionowym do 3500 V AC (napięcie probiercze: 8000 V / 50 Hz / 1 min.), który może być używany przy ciągłej pracy w temperaturze do 200 C. Czujnik ten przewidziany jest do różnych zastosowań, np. w silnikach elektrycznych lub innych środowiskach wysokiego napięcia. napięcie znamionowe do 3500 V AC (napięcie probiercze: 8000 V / 50 Hz / 1 min) znormalizowany, odporny na napięcie czujnik np. do zastosowania w transformatorach izolacja elektryczna oraz dobra przewodność cieplna większa nośność w porównaniu do konwencjonalnych czujników stosowanych w środowiskach wysokiego napięcia obszary zastosowania: transformatory, generatory, szyny napięciowe, elektrociepłownie itp. Typ

3 JUMO plastosens T02 Odporny na wibracje czujnik temperatury z polimeru Szczególnie trudne warunki środowiskowe panują w ruchomych częściach, na przykład w silnikach pojazdów lub maszyn. Największym problemem związanym z precyzyjnym pomiarem Typ temperatury są tutaj wibracje. W przypadku konwencjonalnych czujników ustawienie sensorów temperatury w osłonie czujnika w taki sposób, że jest on mocno osadzony i jest w stanie wytrzymać panujące drgania, jest często bardzo czasochłonne. Ponieważ czujnik JUMO plastosens T jest całkowicie zalany tworzywem sztucznym, oferuje wyjątkowo wysoką odporność na drgania. Ze względu na zastosowanie różnych polimerów, czujnik temperatury posiada odrębne strefy rozpraszania ciepła: wysoce przewodzący ciepło polimer w czujniku tem- nie przewodzi ciepła peratury zapewnia krótki czas reakcji, polimer o niskiej przewodności cieplnej na wyprowadzeniu zapewnia niewielki błąd rozpraszania ciepła. przewodzi ciepło odporność na wibracje i wstrząsy odporność na drgania dzięki całkowitemu zalaniu sensora temperatury w polimerze możliwość zastosowania w prawie wszystkich rodzajach cieczy również w chemikaliach wysokowydajne tworzywo sztuczne sprzyja niskiej częstotliwości drgań własnych a tym samym większej obciążalności czujnika temperatury odporność na uszkodzenia dzięki stabilnemu sensorowi możliwość zastosowania w olejach silnikowych, paliwach, kwasach akumulatorowych, AdBlue itp. 4 5

4 JUMO plastosens T Wysokowydajny polimerowy czujnik temperatury JUMO plastosens T03 Wodoszczelny czujnik temperatury z polimeru W zastosowaniach sterylizacyjnych połączenie pomiaru wilgotności, ciśnienia i wysokich temperatur powoduje obciążenie czujnika. Problemem w przypadku konwencjonalnych sond jest często szczelność. Czujniki temperatury JUMO plastosens T oferują również rozwiązania dla tych specjalnych zastosowań dzięki użyciu polimerów w procesie formowania wtryskowego. Proces produkcyjny umożliwia wykonanie bezpiecznego połączenia nawet w szczególnie krytycznym punkcie wyjścia kabla z czujnika, co daje szczelność zgodną z klasą ochrony IP69K. Jest to bardzo ważne, ponieważ podczas procesu sterylizacji czujnik znajduje się całkowicie wewnątrz komory. Redundantny pomiar dzięki zastosowaniu dwóch elementów pomiarowych zapewnia niezbędne bezpieczeństwo w procesie sterylizacji. stopień ochrony IP69K paroszczelność również na wyjściu kabla z czujnika. absolutna szczelność zastosowany specjalny polimer jest formowany wtryskowo w taki sposób, aby tworzył szczelne spoiwo i tym samym gwarantował paroszczelność obszary zastosowania: autoklawy, sterylizatory parowe, czyszczenie CIP, czyszczenie SIP itp. Typ

5 JUMO plastosens T Wysokowydajny polimerowy czujnik temperatury JUMO plastosens T04 Zoptymalizowany stykowo czujnik temperatury wykonany z polimeru W rurociągach nie zawsze możliwy jest pomiar temperatury w linii. Zwłaszcza w tych o małej średnicy zaleca się zatem mierzenie temperatury za pomocą czujnika stykowego, aby uniknąć zmian przepływu. Czujniki temperatury JUMO plastosens T Typ oferują rozwiązanie techniczne także dla tego zastosowania. W porównaniu z konwencjonalnymi czujnikami kontaktowymi przeznaczonymi dla rur, zoptymalizowany pod kątem zastosowania czujnik temperatury z tworzywa sztucznego jest w 100% dopasowany do średnicy rury. Dostarczone akcesoria w postaci zaślepki izolacyjnej i klipsa umożliwiają przymocowanie czujnika temperatury do rury bez użycia narzędzi, co pozwala zaoszczędzić 70% czasu potrzebnego na zamocowanie konwencjonalnego zacisku dla wężyka. Dodatkowo zaślepka izo- lacyjna, wykonana z nieprzewodzącego termicznie tworzywa sztucznego, zapewnia ochronę przed wpływem ciepła i zimna, które mogą mieć negatywny wpływ na wynik pomiaru. wiarygodny pomiar zmian temperatury prosty i szybki montaż bez użycia narzędzi dokładne dopasowanie do rury, dzięki 100 % powierzchni styku 70% szybszy montaż zacisków w porównaniu do konwencjonalnych zacisków wężyka brak zmiany prędkości przepływu w rurach o małej średnicy nominalnej pomiar temperatury przy pomocy Pt100 lub Pt1000 dla rur miedzianych, stalowych i z tworzyw sztucznych o różnych promieniach krótkie czasy reakcji obszary zastosowania: ciecze w instalacjach przemysłowych o temperaturze do 180 C czujnik temperatury z tworzywa sztucznego zaślepka izolacyjna klips

6 1 2 PR PL/V1
