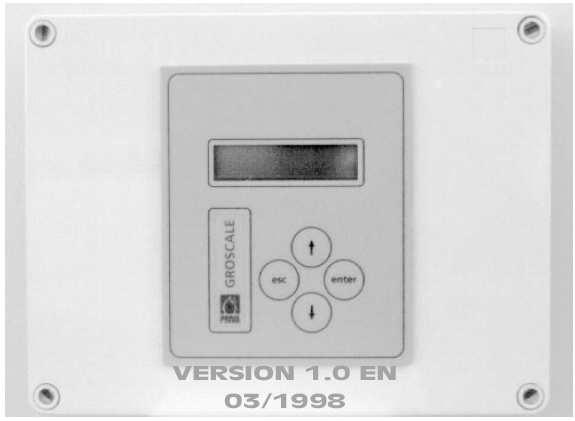

1 GROSCALE GROSCALE pozwala na bardzo precyzyjne zmierzenie wahań masy maty uprawowej, a przez to określenie aktualnej ilości wody znajdującej się w macie. Daje to informację jaką ilość wody zużywają rośliny w ciągu dnia. Przy użyciu odpowiedniego oprogramowania stanowi dodatkowe narzędzie do sterowania nawadnianiem. Zabezpiecza przed utratą plonu spowodowaną przesuszeniem lub przelaniem roślin. GROSCALE składa się z dwu lub czterech platform ważących połączonych z miernikiem masy. Platformy ważące są wyposażone w sensory rejestrujące wagę. Miernik masy łączy pojedyncze sygnały płynące z platform ważących i określa całkowitą wagę. Pomiar wagi odbywa się w sposób ciągły. Komputer klimatyczny umożliwia odczytanie zgromadzonych pomiarów w formie tabeli lub wykresu. Aby uzyskać szczegółowe informacje o dostępie do zgromadzonych pomiarów należy zapoznać się z instrukcją komputera klimatycznego. GROSCALE charakteryzuje się bardzo wysoką dokładnością pomiarów. Instrukcja zawiera szczegóły dotyczące instalacji, podłączenia i konserwacji urządzenia. Instrukcja jest przeznaczona dla użytkowników oraz serwisu.

2 Prezentacja urządzenia Poniższy rysunek przedstawia umiejscowienie platform ważących i sensorów: Konfiguracja urządzenia 1. Platforma ważąca 2. Podstawa (30 x 30cm), nie jest częścią dostawy 3. Rama podtrzymująca (opcja) 4. Przewody podłączeniowe do platform 5. Miernik masy 6. Panel kontrolny 7. Słup ( w szklarni) nie jest częścią dostawy 8. Podłączenie do komputera klimatycznego nie jest częścią dostawy 9. Ramie podtrzymujące 10. Zamknięcie uchwytu 11. Uchwyt pozycjonujący (opcja) GROSCALE - składa się z miernika masy dwu lub czterech platform ważących, ramy podtrzymującej, oraz niezbędnych elementów złącznych. Platformy ważące przytwierdzone są do ramy. Maty uprawowe umieszczamy na ramie podtrzymującej. Rama ma regulowaną długość i szerokość aby mogła być zastosowana do mat uprawowych o różnych wymiarach. Jako podstawa pod matę może być użyta płaska płyta, lub rynna. Można nie stosować ramy gdy płyta /rynna, na której umieszczone są maty uprawowe jest dostatecznie sztywna. Rynna nie może podlegać drganiu ani przesunięciom ponieważ to zakłóca pomiary. Możemy tego uniknąć poprzez zastosowanie uchwytów pozycjonujących przeznaczonych dla mat drenujących o szerokości 21cm. Wskazanym jest aby maty uprawowe położyć z lekkim spadkiem, co poprawi drenaż. Jeżeli chcemy użyć innych materiałów dla podtrzymania mat uprawowych należy pamiętać aby nie stosować drewna ani materiałów absorbujących wodę, gdyż zakłóci to pomiary.

3 Przygotowanie do instalacji Należy wybrać miejsce gdzie zainstalujemy urządzenie. Lokalizacja powinna być miejscem reprezentatywnym w środku uprawy. Gdy używamy urządzenia z 4 platformami ważącymi (2 x 2 platformy ważące), jedna jednostka powinna być umieszczona z lewej a druga z prawej strony rzędu w tej samej sekcji. W tym przypadku otrzymujemy wartość średnią ze strony zacienionej i nasłonecznione, różnice w poziomie transpiracji są uwzględniane w obliczeniach. W przypadku uprawy systemem V platformy ważące mogą być umieszczone jedna za drugą, a miernik pośrodku. Gdy wybieramy lokalizację powinny być spełnione następujące warunki : Zalecane jest aby urządzenie umieszczone było w sekcji, która zawiera także sondę drenażu. Dawka wody i drenaż mogą być porównywane, co pozwala ustalić prawidłową wilgotność maty. Maksymalna długość przewodu platformy ważącej wynosi 5 m. Dlatego maksymalna odległość pomiędzy platformą ważącą, a słupem, na którym umieszczony jest miernik masy nie powinna przekraczać 3,5 metra (1,5 m zapasu na odległość pomiędzy powierzchnią gruntu, a miernikiem masy). Platforma ważąca nie powinna być umieszczana pod rynną ponieważ skraplająca się woda lub zbyt duża ilość wody z rynny może kapać na urządzenie zakłócając pomiar. Platformę ważącą należy umieścić odpowiednio wysoko aby pozostawała sucha, a gromadząca się pod spodem woda nie uszkodziła części elektrycznych i nie powodowała korozji. Platforma nie może być umieszczana zbyt blisko rur grzewczych i innych emiterów ciepła. Promieniowanie cieplne zakłóca pracę sensorów. Platforma nie może być umieszczana w bezpośrednim sąsiedztwie przewodu dozującego CO 2. Temperatura gazu może zakłócać pomiar. Zalecane jest nie umieszczanie przewodów dozujących CO 2 ponad platformą ważącą kondensująca na przewodach woda może zakłócać pracę urządzenia. System ogrzewania podłoża powinien omijać platformę ważącą aby nie był brany pod uwagę przy ważeniu. Podczas gdy urządzenie jest instalowane, maty nie leża już na zimnym podłożu, dlatego zazwyczaj dodatkowe ogrzewanie jest już zbędne.

4 Ważona mata uprawowa powinna być umieszczona na takiej samej wysokości jak inne maty na obiekcie (maksymalna różnica 15 cm). Należy zapewnić spadek dla prawidłowego drenażu. Menu Menu Wartość lub ustawienie Zakres ustawień Domyślne Measurements (Pomiary) Nett weight (waga netto) # of Load Cells (liczba czujników ) Tare Weight (tara) Saturated Slab (mokra mata) Max #kg/5v (maks. Kg/5V) Display Contrast (Kontrast) 0-100% 50% (Wyświetlacz) Language selekt (Wybór języka) Dutch/English/German/ French Dutch Load Cells (Czujnik pomiaru masy) Slab calibration (Kalibracja maty) Adj. Nett Weight (Ustaw masę netto) Test Outputs (Test Wyjść) Service (serwis) Sensitivity 1 (Czułość) Zero 1 Sensitivity 2 (Czułość) Zero 2 Sensitivity 3 (Czułość) Zero 3 Sensitivity 4 (Czułość) Zero 4 # of Load Cells (Licz. czujników masy) #kg/load Cell (Maks. Pomiar/czujnik) Set tare Weight (Ustaw tarę) Adjust Sens. (Regulacja Czujników) Set tare Weight (Ustaw tarę) Saturated Slab (Mokra mata) Nett Weight (Masa netto) Toggle Outputs (Wyjścia sterujące) Tare Weight (Tara) Saturated Slab (Mokra mata) 1,9000-2,1000-0,1000-0,1000 1,9000-2,1000-0,1000-0,1000 1,9000-2,1000-0,1000-0,1000 1,9000-2,1000-0,1000-0, kg confirm ppm Potwierdź Potwierdź g 2,0000 0,0000 2,0000 0,0000 2,0000 0,0000 2,0000 0, kg 0 ppm 0 lub 1 (0 = wył, 1 = włącz) g g

5 Max #kg/5v (Maks. #kg/5v) kg Menu zaznaczone w tabeli na kolor szary jest dostępne dopiero po odblokowaniu dostępu. Po włączeniu urządzenia mamy bezpośredni dostęp do następujących danych Nett weight (waga netto) # of Load Cells (liczba czujników ) Tare Weight (tara) Saturated Slab (mokra mata) Max #kg/5v (max. Kg/5V) Pomiędzy oknami poruszamy się za pomocą klawiszy i.. Po naciśnięciu klawisza ESC mamy dostęp do Menu Odblokowanie klawiatury Dla zabezpieczenia przed przypadkowym lub niepowołanym użyciem wszystkie funkcje poza pomiarami i ustawieniem wyświetlacza są zablokowane. Aby odblokować pozostałe funkcje należy wcisnąć klawisz Enter następnie i przytrzymać je co najmniej 3 sekundy. Gdy blokada będzie zniesiona zmieni się układ znaków obrysowych napisu MENU. <<MENU>> na >>MENU<<. Dostęp do funkcji będzie uaktywniony po naciśnięciu klawisza Enter. Przykład zmiany ustawień: W menu Display (Wyświetlacz) mamy możliwość ustawienia kontrastu wyświetlacza wybór języka. To menu się pojawi gdy naciśniemy klawisz Esc i klawisz. Pojawią się następujące funkcje: Contrast (Kontrast) Language select (Wybór języka) Klawisze i służą do wybierania odpowiednich ustawień. Po naciśnięciu klawisza Enter funkcja obecnie wyświetlana będzie aktywowana

6 Przykład zmiana kontrastu wyświetlacza Uaktywnij funkcję Kontrast (Contrast) przez naciśnięcie klawisza Enter ; napis 50<<50 zmieni się na 50>>50. Naciśnij dla zwiększenia kontrastu, lub dla jego zmniejszenia Efekt ustawienia widoczny będzie natychmiast. Przytrzymując klawisz dłużej wywołamy szybsze zmiany. Naciśnij Enter dla zapamiętania ustawień lub Esc jeśli nie wprowadzamy zmian. W ten sam sposób wybieramy język. Uruchomienie Przy rozpoczęciu nowej uprawy należy prawidłowo ustawić i skalibrować urządzenie. W czasie kalibracji ustawiamy przede wszystkim tarę i masę mokrej maty. Przed przystąpieniem do kalibracji urządzenie musi być prawidłowo ustawione i podłączone do miernika masy. Następnie należy wprowadzić następujące dane. Ustawienie czujników masy: wcisnąć klawisz Enter następnie przytrzymać co najmniej 3 sekundy. Napis <<MENU>> zmieni się na >>MENU<<. Uaktywnij menu przez naciśnięcie klawisza Enter. Load Cells (Czujniki masy) Sensitivity 1 (czułość czujnika 1) - po naciśnięciu klawisza Enter mamy możliwość wpisania odpowiedniej wartości, którą odczytujemy na przewodzie łączącym platformę ważącą (czujnik masy) z miernikiem masy. Odpowiednią wartość ustawiamy za pomocą klawiszy i Naciśnij Enter dla zatwierdzenia ustawienia. Po naciśnięciu Pojawi się funkcja Zero 1 - po naciśnięciu klawisza Enter mamy możliwość wpisania odpowiedniej wartości, którą odczytujemy na przewodzie łączącym platformę ważącą (czujnik masy) z miernikiem masy. Odpowiednią wartość ustawiamy za pomocą klawiszy i Naciśnij Enter dla zatwierdzenia ustawienia. W ten sam sposób wprowadzamy dane dla pozostałych czujników.

7 Po naciśnięciu pojawi się funkcja gdzie ustawiamy liczbę zainstalowanych czujników masy ( 2 lub 4). # of Load Cells (Licz. czujników masy) Edycja funkcji po naciśnięciu Enter zmiana wartości za pomocą klawiszy i. Zatwierdzenie wartości klawisz Enter Po naciśnięciu pojawi się funkcja określająca maksymalny pomiar czujnika (standardowa wartość 50 kg) # kg / Load Cell (Maksymalny Pomiar / czujnik) Edycja funkcji po naciśnięciu Enter zmiana wartości za pomocą klawiszy i. Zatwierdzenie wartości klawisz Enter Po naciśnięciu Pojawi się funkcja ustawiania tary urządzenia Set tare Weight (ustaw tarę) Na wyświetlaczu jest wyświetlana aktualna masa netto << XX>> Edycja funkcji po naciśnięciu Enter napis zmieni się na >> XX<< Naciśnij ponownie Enter aby ustawić tarę na wyświetlaczu pojawi się napis << 000,00 >> Jeżeli nie zatwierdzasz wartości naciśnij ESC Po naciśnięciu pojawi się funkcja pozwalająca na dodatkową regulację zwiększającą dokładność ważenia. Adjust Sens. (Regulacja Czujników) Na wadze ustawiamy kalibrowany ciężar 20 kg Po lewej stronie wyświetlacza pojawi się aktualnie odczytana masa. Jeżeli odbiega od wzorca naciskamy klawisz Enter i zmieniamy wartość za pomocą klawiszy i. Naciśnij Enter dla zatwierdzenia poprawki. Po naciśnięciu ESC opuszczamy Menu Kalibracja maty - Slab calibration Set tara weight ustawienie tary

8 Na wadze połóż suche maty uprawowe odszukaj funkcję Slab calibration odblokuj funkcję (wcisnąć klawisz Enter następnie i przytrzymać je co najmniej 3 sekundy) Set tara weight ustawienie tary -- naciśnij Enter. Wartość << YY>> zmieni się na >> YY<< po naciśnięciu Enter tara zostanie zatwierdzona i na wyświetlaczu pojawi się napis << 000,00 >> Saturated Slab ustalenie masy całkowicie mokrej maty Na wadze połóż całkowicie mokre maty uprawowe odszukaj funkcję Slab calibration odblokuj funkcję (wcisnąć klawisz Enter następnie i przytrzymać co najmniej 3 sekundy) Po naciśnięciu pojawi się funkcja Saturated Slab -- naciśnij Enter. Wartość << ZZ>> zmieni się na >> ZZ<< naciśnij Enter dla zatwierdzenia wartości. Aby zwiększyć dokładność pomiarów mamy możliwość wpisania jaka maksymalna waga odpowiadała będzie prądowi 5V generowanemu przez czujnik. Ustawienia te wprowadzamy w funkcji: Max # kg / 5V (Maks. # kg / 5V) UWAGA Ustawienia kalibracyjne należy zapisać. Mogą być wykorzystane w przypadku wystąpienia awarii. Po naprawieniu usterki można je w pisać w funkcji Serwis Service Serwis Tare Weight (Tara) Saturated Slab (Mokra mata) Max #kg/5v (Maks. #kg/5v)
