1 Sygnalizacja, łączność. Szkolenie na stopień sternika jachtowego HKW Dal Retmanat Hufca ZHP Łódź Polesie

2 Grunt, to dobry plan Sygnały wzywania pomocy na morzu GMDSS Procedury Pirotechnika MKS

3 Sygnały wzywania pomocy na morzu Wystrzał armatni lub inny sygnał detonacyjny nadawany w odstępach 1minuty Nieprzerwany dźwięk dawany za pomocą dowolnego sygnalnego przyrządu mgłowego Rakiety lub pociski wyrzucające czerwone gwiazdy, wystrzeliwane pojedynczo w krótkich odstępach czasu Sygnał SOS nadawany znakami Morse'a poprzez radiotelegraf lub inny sposób sygnalizacji

4 Sygnały wzywania pomocy na Nadawanie radiotelefonem słowa "Mayday" Wywieszenie flag N i C według MKS Wywieszenie kwadratowej flagi mającej nad lub pod nią kulę lub przedmiot podobny do kuli Płomień na statku morzu

5 Sygnały wzywania pomocy na morzu Rakieta spadochronowa lub pochodnia ręczna paląca się czerwonym płomieniem Sygnał dymny wydzielający dym o barwie pomarańczowej Powolne i powtarzalne podnoszenie i opuszczanie obu wyprostowanych ramion w bok

6 Sygnały wzywania pomocy na morzu Radiotelefoniczny sygnał alarmowy Sygnały nadawane przez pławy radiowe wskazujące niebezpieczeństwo i pozycję Barwny znak na wodzie

7 GMDSS Czyli Global Maritime Distress Safety System (Ogólnoświatowy system bezpieczeństwa i alarmowania) Funkcje 1. Ship to Shore 2. Ship to Ship 3. Shore to Ship 4. Sarch And Rescue 5. On-Scene - zarzadzanie na miejscu akcji ratunkowej 6. Locating 7. Brige to Brige mostek do mostka 8. Maritime Safty Information 9. General

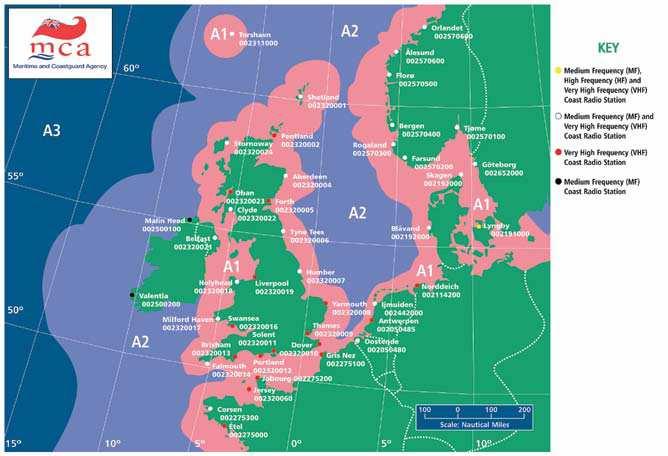

8 GMDSS - rejony

9 GMDSS - urządzenia Radio VHF z przystawką DSC

10 GMDSS - VHF 16 - wywolawczy, distress, nadsłuch 06 - "normalny", do helikoptera 08, , 68 - "normalne" 13 - bridge to bridge 14, 17 - tylko na duŝych statkach do komunikacji na pokładzie z własną załogą

11 GMDSS - urządzenia Inmarsat - C

12 GMDSS - urządzenia Navtex

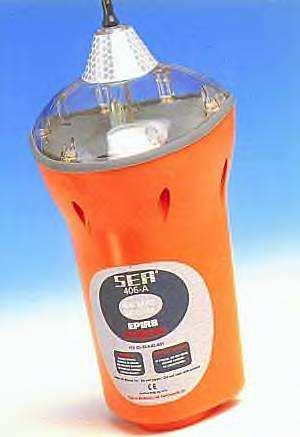

13 GMDSS - urządzenia EPIRB

14 GMDSS - urządzenia SART - Search And Rescue Transponder

15 Procedury Standard ;) MayDay Pan-Pan Securite

16 Procedury Standard Wywołanie # Kapitanat portu Łeba słowo prceduralne # tu / this is jacht Polski Len x 2 słowo proceduralne # odbiór / over

17 Procedury MayDay # MAYDAY MAYDAY MAYDAY Nazwa jednostki, MMSI (lub call-sign) # Tu Jacht Pechuńcio Przerwa ok. minuty # MAYDAY Pechuńcio współrzędne geograficzne, namiar na znany # Moja pozycja punkt orientacyjny Co się stało, np. # tonący jacht, poŝar # Potrzebujemy natychmiastowej pomocy Ile osób na pokładzie Inne uŝyteczne informacje # Odbiór

18 Procedury Mayday mayday mayday Tu jacht Niefart mój MMSI numer Mayday jacht Niefart Moja pozycja N E jestem jedną mile od główek portu w Gdyni Mam poŝar w komorze silnika Potrzebuje natychmiastowej pomocy 7 osób na jachcie jedna ranna Moja tratwa nie zadziałała Odbiór.

19 Procedury Pan-pan PAN PAN PAN PAN PAN PAN (3x PAN PAN) Adresat # kapitanat portu Puck Nazwa naszej jednostki, MMSI # Tu jacht Sztorman Pozycja, na której się znajdujemy # Pozycja Powód wezwania # nie moŝemy odpalić silnika ;) Czego oczekujemy Dodatkowe informacje ODBIÓR

20 Procedury Securite SECURITE, SECURITE, SECURITE ALL STATIONS, ALL STATIONS, ALL STATIONS Tu StraŜ PrzybrzeŜna, StraŜ PrzybrzeŜna, StraŜ PrzybrzeŜna DuŜy kawałek drewna zauwaŝony na pozycji N E UwaŜany za niebezpieczny dla nawigacji Czas 1600 UTC

21 Procedury Practice makes perfect

22 Pirotechnika pławka dymna rakiety spadochronowe petarda akustyczna światło w kamizelce ratunkowej (prawie jak pirotechnika)

23 MKS AAlpha AL-FA Mam nurka pod wodą; trzymajcie się z dala i idźcie powolii have a diver down; keep well clear at slow speed -- BBravo BRA-WOŁaduję / wyładowuję / mam na statku ładunki niebezpiecznei am taking in / discharging / carrying dangerous goods -... CCharlie CZAR-LI (SZAR-LI)Tak. PotwierdzenieYes. Affirmative -.-.

24 MKS DDelta DEL-TATrzymajcie się z daleka ode mnie, manewruję z trudnością Keep clear of me,i am manoeuvring with difficulty -.. NNovember NO-WEM-BERNie. Zaprzeczenie lub zaprzeczenie znaczenia poprzedniej grupy znaków No. Negative or the significance of the previous group should be read in the negative -. OOscar OS-KARCzłowiek za burtą Man overboard ---

25 Echo EK-O FFoxtrot FOKS-TROT GGolf GOLF HHotel HO-TEL IIndia IN-DI-JA JJuliet DZU-LI-JET KKilo KI-LO LLima LI-MA MMike MA-IK MKS Papa PA-PAW QQuebec KE-BEK RRomeo RO-MI-JO SSierra SI-ER-RA TTango TANG-GO UUniform JU-NI-FORM (U-NI-FORM) VVictor WIK-TOR WWhiskey ŁYS-KI XX-ray EKS-REJ YYankee JAN-KI (YANG-KI) ZZulu ZU-LU

26 To jest dobry moment na pytania końcowe Dziękuję za uwagę
