1 Częstochowa, Oświadczenie projektanta dotyczące parametrów równoważności dla produktów zawartych w projektach branży elektrycznej wykonanych w ramach prowadzonej inwestycji: opracowanie audytów energetycznych dla 11 placówek oświatowych w Częstochowie wytypowanych do projektu termomodernizacji placówek oświatowych, a następnie na ich podstawie opracowanie kompleksowej dokumentacji projektowo-kosztorysowej termomodernizacji dla 11 placówek oświatowych planowanej do realizacji w ramach dofinansowania z Regionalnego Programu Operacyjnego WŚL na lata Oświadczam, iż kalkulację doboru natężenia oświetlenia w poszczególnych pomieszczeniach w budynkach wykonano przy pomocy aplikacji komputerowej DIALUX na oprawach produkowanych przez firmę Lena Lighting. Do celów obliczeniowych, kosztorysowych oraz projektów budowlano- wykonawczych zostały dobrane oprawy w/w firmy Kalkulacje kosztorysowe również zostały wykonane na cenniku przedstawionym przez producenta opraw. Projektant dopuszcza zastosowanie innych równoważnych opraw o parametrach nie gorszych niż: 1. Oprawa natynkowa, typu plafon o wysokiej odporność na uderzenia (IK10), do stosowania na zewnątrz budynków o stopniu ochrony IP54, wykonana z tworzywa sztucznego z kloszem opal (PC-policarbonat) 2x26W z świetlówkami liniowymi o barwie światła 840 natynkowa 2x26W równoważna z Saturn PRISMATIC 2x26W EVG PRISM IP54, IK Oprawa nasufitowa, wykonana z blachy stalowej, malowana proszkowo w kolorze białym, posiadająca klosz (PMMA), o wymiarach zbliżonych do 1285/173/64mm, stopniu szczelności IP44, posiadająca możliwość zamontowania modułu awaryjnego (certykowana z CNBOP) 2x36W, z świetlówkami T8 o barwie światła równoważna z Fortan 2x36W EVG. 3. Oprawa nasufitowa, wykonana z blachy stalowej malowana proszkowo na kolor biały, posiadająca klosz (PMMA), o wymiarach zbliżonych do 1258/161/68mm, stopniu szczelności IP20, posiadająca możliwość zamontowania modułu awaryjnego (certykowana z CNBOP) 2x36W, z świetlówkami T8 o barwie światła równoważna z Vector 2x36W EVG PRISMATIC 4. Oprawa nasufitowa, wykonana z tworzywa o wytrzymałości IK08, z zawieszanym kloszem, posiadająca klosz (PC) i obudowę w wykonaniu z PC (poliwęglanu), o wymiarach zbliżonych do 1269/130/100, stopniu szczelności IP65, posiadająca możliwość zamontowania modułu awaryjnego (certykowana z CNBOP) 2x36W, z świetlówkami T8 o barwie światła równoważna z Codar RS 2x36W VG. 5. Oprawa nasufitowa, wykonana z tworzywa o wytrzymałości IK08, z zawieszanym kloszem, posiadająca klosz (PC) i obudowę w wykonaniu z PC (poliwęglanu), o wymiarach zbliżonych do 1569/130/100, stopniu szczelności IP65, posiadająca możliwość Strona 1 z 3

2 zamontowania modułu awaryjnego (certykowana z CNBOP) 2x58W, z świetlówkami T8 o barwie światła równoważna z Codar RS 2x58W VG. 6. Oprawa natynkowa asymetryczna, w wykonaniu z blachy stalowej, emaliowana proszkowo w kolorze białym, o wymiarach zbliżonych do 1175/126/74, z optycznym układem odbłyśnika (aluminowego), stopniu szczelności IP20, 1x54W, z świetlówkami T5 o barwie światła równoważna z Tablo 1x54W. 7. Oprawa natynkowa, z rastrem aluminiowym, w wykonaniu z blachy stalowej, emaliowana proszkowo w kolorze białym, o wymiarach zbliżonych do 1250/356/85, z optycznym układem odbłyśnika rastrowego, stopniu szczelności IP20 (IP40), 2x36W, z świetlówkami T8 o barwie światła Kastor 2x36W PAR EVG. 8. Naświetlacz metalohalogenkowy z odbłyśnikiem młoteczkowanym, szybą hartowaną i osłoną wykonaną z kraty, o stopieniu ochrony IP65, z uniwersalnym układem zapłonowy HI/HS, wykonana w obudowie z odlewu aluminiowego, emaliowanego proszkowo, o wymiarach 520/430/175mm. Odbłyśnik w wykonaniu symetryczny równoważna z QUEST SM 1x250W; 9. Naświetlacz metalohalogenkowy z odbłyśnikiem młoteczkowanym, szybą hartowaną i osłoną wykonaną z kraty, o stopieniu ochrony IP65, z uniwersalnym układem zapłonowy HI/HS, wykonana w obudowie z odlewu aluminiowego, emaliowanego proszkowo, o wymiarach 520/430/175mm. Odbłyśnik w wykonaniu symetryczny równoważna z QUEST SM 1x400W; 10. Oprawa awaryjna jednostronna z żarnikiem LED, 1x8W, z wkładem awaryjnym, kontrolą ładowania akumulatora, IP równoważna z Lumax S. 11. Oprawa awaryjna dwustronna z żarnikiem LED, 1x8W LED, z wkładem awaryjnym, kontrolą ładowania i rozładowywania akumulatora, IP równoważna z Poxar 2 LED. 12. Oprawa awaryjna przystosowana z żarnikiem LED, przeznaczona do montażu na zewnętrz, z wkładem awaryjnym, kontrolą ładowania i rozładowywania akumulatora równoważna z Ontec S COLD 13. Naświetlacz metalohalogenkowy, montowana do ściany 1x70W, E równoważna z Vigo. 14. Oprawa oświetleniowa natynkowa, 2x21W, wyposażona w radiowy czujnik ruchu równoważna z Camea pro. 15. Oprawa natynkowa świetlówkowa, wykonana z blachy stalowej, malowana proszkowo w kolorze białym, posiadająca raster aluminiowy PAR, PARP, VLA lub przesłonę PMMA, o wymiarach zbliżonych do 500/500mm, stopniu szczelności IP20 lub IP40, posiadająca możliwość zamontowania modułu awaryjnego (certykowana z CNBOP) 4x18W, z świetlówkami T8 o barwie światła równoważna z Solaris 4x18W PAR EVG. Strona 2 z 3

3 16. Oprawa świetlówkowa, plafoniera, z podstawą wykonaną z stali ocynkowanej, posiadająca klosz mleczny, o wymiarach zbliżonych do 365/103mm, stopniu szczelności IP40, z świetlówkami pod gniazdo E27, o barwie światła równoważna z Callisto 2x60W. Dopuszcza się oprawy innych producentów takich jak np.: Lug Lighting Faktory SP.ZO.O., Philips lighting, z zachowaniem warunku spełniających opisane powyżej parametry jak również po przedstawieniu (dla wybranych opraw) nowych kalkulacji obliczeniowych równoważnych z wynikami doboru natężenia oświetlenia przy uzyskaniu rozkładu luminacji w sposób równoważny. Kalkulacje o których mowa winny zostać przekazane Inwestorowi w wersji elektronicznej. Kalkulacje do projektu mogą zostać przekazane przez Inwestora po pisemnym zwróceniu się Wykonawcy, po podpisaniu umowy na wykonanie robót budowlanych. Strona 3 z 3

4 Częstochowa, Oświadczenie projektanta dotyczące parametrów równoważności dla produktów zawartych w projektach branży elektrycznej wykonanych w ramach prowadzonej inwestycji: opracowanie audytów energetycznych dla 11 placówek oświatowych w Częstochowie wytypowanych do projektu termomodernizacji placówek oświatowych, a następnie na ich podstawie opracowanie kompleksowej dokumentacji projektowo-kosztorysowej termomodernizacji dla 11 placówek oświatowych planowanej do realizacji w ramach dofinansowania z Regionalnego Programu Operacyjnego WŚL na lata Oświadczam, iż kalkulację doboru urządzeń do celów, kosztorysowych oraz projektów budowlano- wykonawczych dla części sanitarnej, zostały dobrane jak przedstawiono w projekcie. Kalkulacje kosztorysowe również zostały wykonane na cenniku producentów urządzeń. Projektant dopuszcza zastosowanie urządzeń innych producentów równoważnych urządzeń: 1.Grzjniki stalowe płytowe (przyjęte VOGEL&NOOT, Brugman, Kermi ) można zastosować innych producentów pod warunkiem utrzymania tych samych parametrów grzejnika czyli 70/50 i wydajności grzejnika opisanej na rysunkach. Grzejniki powinny mieć dopuszczenia i atesty do stosowania. W projekcie użyto stalowych grzejników płytowych zaworowych, oraz higienicznych zaworowych. Produkowanych zgodnie z PN EN 442. Maksymalne parametry robocze to 110oC i 1,0MPa Strona 1 z 4

5 2. Zawory równoważące (przyjęte MSV-BD Leno GZ zasilanie i MSV-O Leno GW powrót ) z nastawą wstępną mają realizować zadany maksymalny przepływ w pionie i umożliwić pomiar różnicy przepływu. Zawory również powinny mieć dopuszczenia i atesty do stosowania do instalacji centralnego ogrzewania. Zawór MSV-BD Zawór MSV Strona 2 z 4

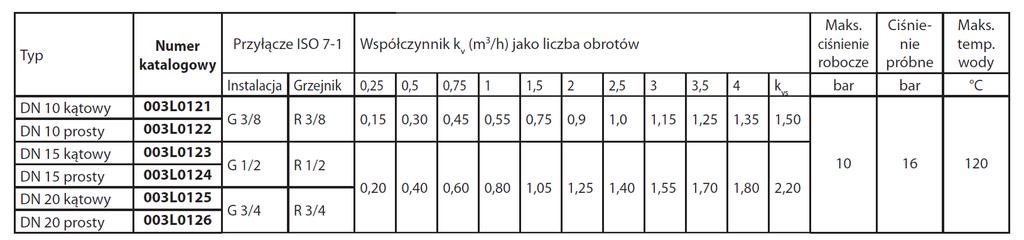

6 3. Zawory termostatyczne ( RA-N, RA-DV prosty, z głowicą cieczową, głowica 5116) oraz zawory powrotne (RLV prosty z możliwością spuszczenia zładu, RLV S prosty). Zawory również powinny mieć dopuszczenia i atesty do stosowania do instalacji centralnego ogrzewania Zawory RLV Zawory RA-DV Głowica termostatyczna RAW 5116 Strona 3 z 4

7 Strona 4 z 4

8 Częstochowa, Oświadczenie projektanta dotyczące parametrów równoważności dla produktów zawartych w projektach branży elektrycznej wykonanych w ramach prowadzonej inwestycji: opracowanie audytów energetycznych dla 11 placówek oświatowych w Częstochowie wytypowanych do projektu termomodernizacji placówek oświatowych, a następnie na ich podstawie opracowanie kompleksowej dokumentacji projektowo-kosztorysowej termomodernizacji dla 11 placówek oświatowych planowanej do realizacji w ramach dofinansowania z Regionalnego Programu Operacyjnego WŚL na lata Oświadczam, iż kalkulację doboru urządzeń do celów, kosztorysowych oraz projektów budowlano- wykonawczych dla części sanitarnej, zostały dobrane jak przedstawiono w projekcie. Kalkulacje kosztorysowe również zostały wykonane na cenniku producentów urządzeń. Projektant dopuszcza zastosowanie urządzeń innych producentów równoważnych urządzeń: 1. W miejsce rur stalowych można stosować rury wielowarstwowe np. systemu Kan Therm, Wisbro, Uponor lub innych pod warunkiem dopuszczeń i atestów do stosowania dla rur ciepłej wody i cyrkulacji. 2.Przyjętą izolację termiczną TERMOFLEX z pianki nie rozprzestrzeniającej ognia można zastąpić izolacją z atestami i dopuszczeniami do stosowania dla rur ciepłej wody i cyrkulacji. Inni producenci to np. Armacell 3. Rury stalowe Inoxpren i złączki i Steelpres ze stali węglowej ocynkowanej ze złączkami systemowymi producenta, zastąpić produktami innych producentów, którzy posiadają atesty i dopuszczenia do stosowania dla rur centralnego ogrzewania. Inni producenci Frabo, Conex, Baninnger. 4.Grzjniki stalowe płytowe (przyjęte Cosmo Nova) można zastosować innych producentów pod warunkiem utrzymania tych samych parametrów grzejnika czyli 80/60 i wydajności grzejnika opisanej na rysunkach. Grzejniki powinny mieć dopuszczenia i atesty do stosowania. Inni producenci to Purmo, Kermi 5. Zawory równoważące Przyjęte Stromax) z nastawą wstępną mają realizować zadany maksymalny przepływ w pionie i umożliwić pomiar różnicy ciśnienia i przepływ. Zawory również powinny mieć dopuszczenia i atesty do stosowania do instalacji centralnego ogrzewania. 6. Aparaty grzewczo-wentylacyjne Volcano z urządzeniem Podboru świeżego powietrza Dar można zastąpić produktami innych producentów pod warunkiem doboru urządzeń do mocy podanej w projekcie i możliwości regulacji przez termostat pokojowy. Nawiew świezego powietrza musi posiadać regulację umożliwiającą wyłączenie nawiewu i możliwość obiegu w 100% wewnętrznego. Urządzenia muszą współpracować ze sobą. Urządzenia powinny mieć atesty i dopuszczenia do stosowania. Nie znam innych producentów, którzy spełniają wszystkie wymogi użytkowe i dodatkowo posiadają atut estetyczny. 7. Odpowietrzniki automatyczne Taco można zastąpić urządzeniami innych producentów np. AFRISO, które spełniają funkcję odpowietrzania instalacji Strona 1 z 1
