1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 (2n Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: E06B 3/00 Zestaw aluminiowych kształtowników okna otwieranego (43) Zgłoszenie ogłoszono: BUP 27/02 Uprawniony z prawa ochronnego: METALPLAST-BIELSKO SA, Bielsko- Biała, PL (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 10/05 Twórca wzoru użytkowego: Janusz Chwastek, Bielsko-Biała, PL TT Ph

2 L4 6-/6W Zestaw aluminiowych kształtowników okna otwieranego Przedmiotem wzoru użytkowego jest zestaw aluminiowych kształtowniów okna otwieranego, przeznaczony jako element przeszklonej ściany w konstrukcji budowlanej. Znany jest zestaw aluminiowych kształtowników okna otwierane go, składający się ze zewnętrznego i wewnętrznego kształtownika oś cieżnicy połączonych przekładkami tworzące komorę termiczną, oraz wewnętrznego i zewnętrznego kształtownika okna, połączonych prze kładkami tworząc komorę termiczną, przy czym pomiędzy uszczelkami okna osadzonymi w kształtowniku zewnętrznymi i na listwie przy szy bowej osadzono szybę zespoloną. W przekładce komory termicznej ościeżnicy osadzono uszczelkę stykającą się z występem przekładki tworzącą komorę termiczną skrzydła okna. Pomiędzy zewnętrznym kształtownikiem skrzydła okna a jego ościeżnicą osadzono uszczelkę. Zestaw aluminiowych kształtowników okna otwieranego, według wzoru użytkowego, składa się z ościeżnicy o przedłużonym ramieniu jej kształtownika zewnętrznego, oraz z zewnętrznego kształtownika skrzydła okna charakteryzuje się tym że jego prostokątna skorupowa część na jednym dłuższym boku ma rowki osadcze w kształcie trapezu otwartego bez mniejszej podstawy, natomiast przeciwległy dłuższy bok skorupowej prostokątnej części przedłużony jest jednostronnie ścian ką, która dalej przechodzi w dwa odwrotnie do siebie usytuowane gniazda osadcze w kształcie litery C. W kształtowniku zewnętrznym osadzono uszczelkę składającą się z części przyszybowej, której po wierzchnia styku ze szybą ukształtowana jest w karby, zakończony

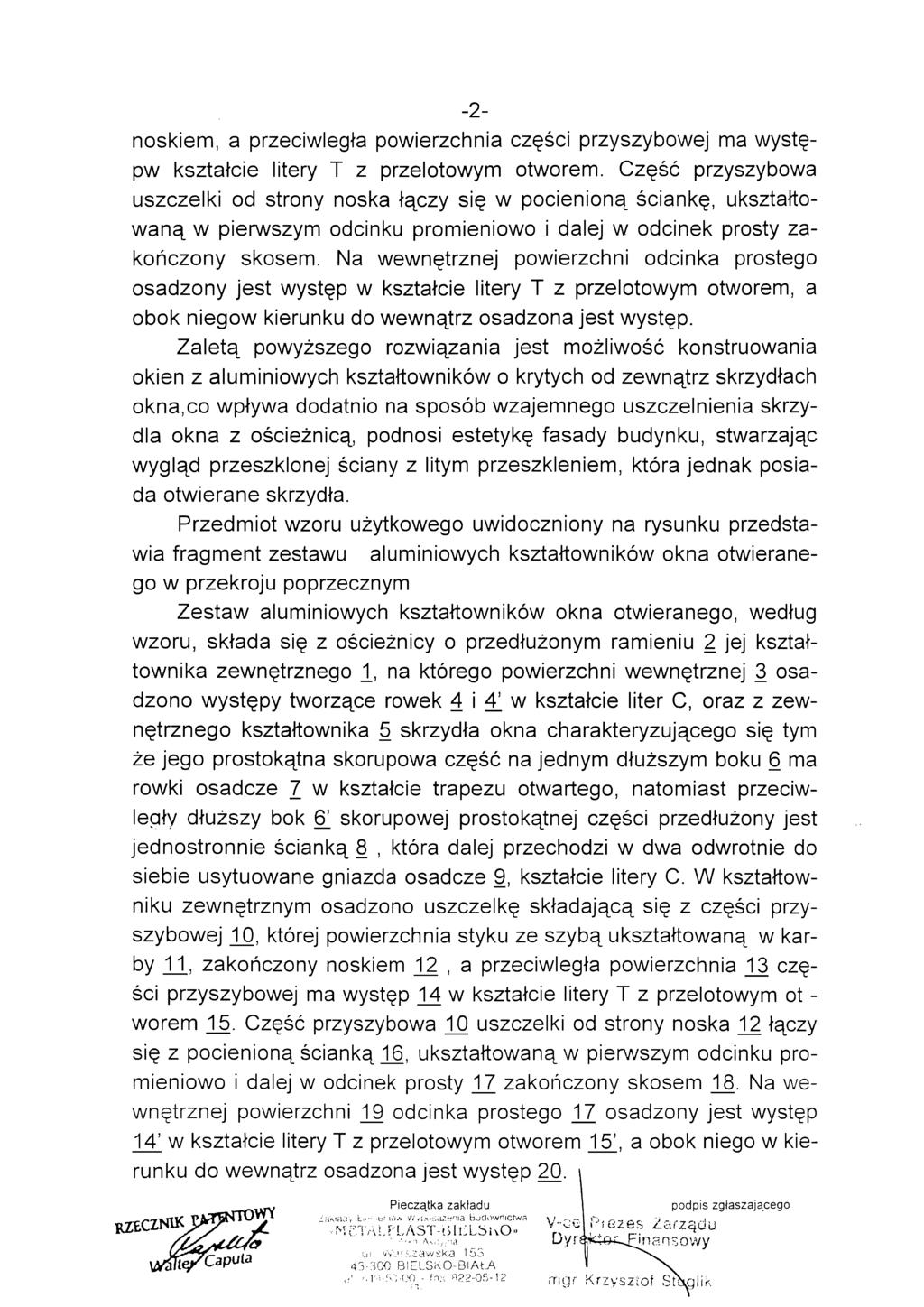

3 -2- noskiem, a przeciwległa powierzchnia części przyszybowej ma występw kształcie litery T z przelotowym otworem. Część przyszybowa uszczelki od strony noska łączy się w pocienioną ściankę, ukształto waną w pierwszym odcinku promieniowo i dalej w odcinek prosty za kończony skosem. Na wewnętrznej powierzchni odcinka prostego osadzony jest występ w kształcie litery T z przelotowym otworem, a obok niegow kierunku do wewnątrz osadzona jest występ. Zaletą powyższego rozwiązania jest możliwość konstruowania okien z aluminiowych kształtowników o krytych od zewnątrz skrzydłach okna,co wpływa dodatnio na sposób wzajemnego uszczelnienia skrzy dła okna z ościeżnicą podnosi estetykę fasady budynku, stwarzając wygląd przeszklonej ściany z litym przeszkleniem, która jednak posia da otwierane skrzydła. Przedmiot wzoru użytkowego uwidoczniony na rysunku przedsta wia fragment zestawu go w przekroju poprzecznym aluminiowych kształtowników okna otwierane Zestaw aluminiowych kształtowników okna otwieranego, według wzoru, składa się z ościeżnicy o przedłużonym ramieniu 2 jej kształ townika zewnętrznego 1, na którego powierzchni wewnętrznej 3 osa dzono występy tworzące rowek 4 i 4^ w kształcie liter C, oraz z zew nętrznego kształtownika 5 skrzydła okna charakteryzującego się tym że jego prostokątna skorupowa część na jednym dłuższym boku 6 ma rowki osadcze 7 w kształcie trapezu otwartego, natomiast przeciw legły dłuższy bok &_ skorupowej prostokątnej części przedłużony jest jednostronnie ścianką 8, która dalej przechodzi w dwa odwrotnie do siebie usytuowane gniazda osadcze 9, kształcie litery C. W kształtow niku zewnętrznym osadzono uszczelkę składającą się z części przy szybowej 1_0, której powierzchnia styku ze szybą ukształtowaną w kar by H, zakończony noskiem 12, a przeciwległa powierzchnia 13 czę ści przyszybowej ma występ 14 w kształcie litery T z przelotowym ot - worem 1_5. Część przyszybowa 10 uszczelki od strony noska V2 łączy się z pocienioną ścianką 16, ukształtowaną w pierwszym odcinku pro mieniowo i dalej w odcinek prosty 17 zakończony skosem 1_8. Na we wnętrznej powierzchni 1_9 odcinka prostego 17 osadzony jest występ 14' w kształcie litery T z przelotowym otworem 15^, a obok niego w kie runku do wewnątrz osadzona jest występ 20. \ Pieczątka zakładu I podpis zgłaszającego KZtCZ^J^ ^ ".MFTAI.PLAST-iSItiLbl.O. ^H * I* <-*Z&U Lji. Wji :-,;:awska 1b3 II BIELSKO-BIA^A I < "i'-^-c^- fn:i ^ rtigr Krzysztof SfKglik

4 1? 2302 b Zastrzeżenia ochronne rzecznik Zestaw aluminiowych kształtowników okna otwieranego, składający się z zewnętrznego i wewnętrznego kształtownika ościeżnicy, oraz z zewnętrznego i wewnętrznego kształtownika skrzydła okna, a w oście żnicy i skrzydle okna osadzone są uszczelki, znamienny tym że,kształ townik zewnętrzny (1) ościeżnicy ma przedłużone ramie (2), na które go powierzchni wewnętrznej (3) osadzono występy tworzące rowek (4) i (ft) w kształcie liter C, oraz z zewnętrznego kształtownika (5) skrzy dła okna charakteryzującego się tym że jego prostokątna skorupowa część na jednym dłuższym boku (6) ma rowki osadcze (7) w kształcie trapezu otwartego, natomiast przeciwległy dłuższy bok (&_) skorupowej prostokątnej części przedłużony jest jednostronnie ścianką (8), która dalej przechodzi w dwa odwrotnie do siebie usytuowane gniazda osadcze (9), kształcie litery C, zaś w kształtowniku zewnętrznym osa dzono uszczelkę składającą się z części przyszybowej (10), której po wierzchnia styku ze szybą ukształtowaną w karby (H), zakończony noskiem (12), a przeciwległa powierzchnia (13) części przyszybowej ma występ (14} w kształcie litery T z przelotowym otworem (15). a część przyszybowa (1_0) uszczelki od strony noska (12) łączy się z pocienioną ścianką (16) ukształtowaną w pierwszym odcinku promienio wo i dalej w odcinek prosty Q7) zakończony skosem (1_8), przy czym na wewnętrznej powierzchni (1_9) odcinka prostego Q7) osadzony jest występ Q4 ) w kształcie litery T z przelotowym otworem (15^), niego w kierunku do wewnątrz osadzona jest Występ (20). Capute iwy,- tpjeczątkbf -Zakład"tf* Budownictwa.'McTaLj LA5T-ó!LL5i\G" Bi FI u\ svv S^'3 BIAŁA >';u ^ a obok tfs Zarziądpjs zgłaszającego Finansowy

5 VS VSI G Pieczątka zakładu podpis zgłaszającego XZICZN1K WY "m''t n'u'< '^i:;^'3 ^^Tre Prezes Zarządu 'nu'^'; :^;^il^li43wektor Finansowy 43- *:>.zawska 153 clsko 3!Ai A Kr7vs7W Stualik
