INSTRUKCJA MONTAŻU I EKSPLOATACJI ZASOBNIKI I WYMIENNIKI SERII MEGA Z-E W-E W-E Z-E W-E W-E

Transkrypt

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZASOBNIKI I WYMIENNIKI SERII MEGA Z-E W-E W-E Z-E W-E W-E

2 SPIS TREŚĆI 1. WSTĘP 1.1. Wstęp Recykling i utylizacja Stosowanie zgodne z przeznaczeniem OPIS URZĄDZENIA Budowa i działanie INSTALACJA Miejsce ustawienia Wymagania instalacyjne Podłączanie zasobnika Podłączanie wymiennika Podłączanie wymiennika Przykładowe schematy instalacji URUCHOMIENIE KONSERWACJA Napełnianie i opróżnianie DANE TECHNICZNE Schematy i wymiary urządzeń KARTA GWARANCYJNA

3 1. Wstęp 1.1. WSTĘP Dziękujemy za okazane zaufanie i wybór urządzenia marki BIAWAR. Aby móc w pełni skorzystad z zalet tego urządzenia, proszę przed użyciem przeczytad starannie niniejszą instrukcję, a w szczególności rozdziały dotyczące informacji ogólnych, bezpieczeostwa i obsługi oraz gwarancji. Proszę przechowywad tę instrukcję w bezpiecznym miejscu i udostępnid ją w razie potrzeby. Nie odpowiadamy za szkody spowodowane przez nieprzestrzeganie niniejszej instrukcji. Rozdziały niniejszej instrukcji dot. instalacji, przeglądów i konserwacji są przeznaczone wyłącznie dla instalatora z uprawnieniami 1.2. RECYKLING I UTYLIZACJA Zgodnie z zasadami firmy NIBE-BIAWAR produkt ten został wytworzony z materiałów i komponentów najwyższej jakości, podlegających dalszemu przetworzeniu (recyklingowi). Przy wyborze materiałów uwzględnia się zarówno możliwośd ponownego wykorzystania materiałów, możliwośd rozebrania i rozdzielenia materiałów, jak również zagrożenia dla środowiska i dla zdrowia przy recyklingu i utylizacji nieuniknionych, nie dających się wykorzystad resztek. Wasze urządzenie składa się w ponad 90% z surowców metalowych, które mogą zostad na powrót stopione w hutach, dzięki czemu można je bez ograniczeo ponownie używad. 3

4 1.3. STOSOWANIE ZGODNE Z PRZEZNACZENIEM Zasobniki (wymienniki) ciepłej wody BIAWAR służą wyłącznie do zaopatrywania w podgrzaną do 85 C wodę pitną w gospodarstwach domowych i w budynkach użyteczności publicznej, zgodnie z rozporządzeniem o wodzie pitnej. Wolno je stosowad tylko do tego celu. Każde niewłaściwe i niezgodne z przepisami zastosowanie jest zakazane. Zasobniki umożliwiają współpracę z każdą instalacją centralnego ogrzewania i ciepłej wody użytkowej przy czym należy zawsze stosowad się do niniejszej instrukcji. Inne zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Za wynikające z tego tytułu szkody nie odpowiada producent ani dostawca. Ryzyko ponosi wyłącznie sam użytkownik. Do stosowania zgodnego z przeznaczeniem należy przestrzeganie instrukcji obsługi i instalacji oraz warunki konserwacji i przeglądów. 4

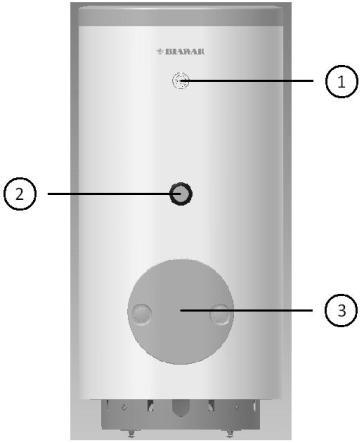

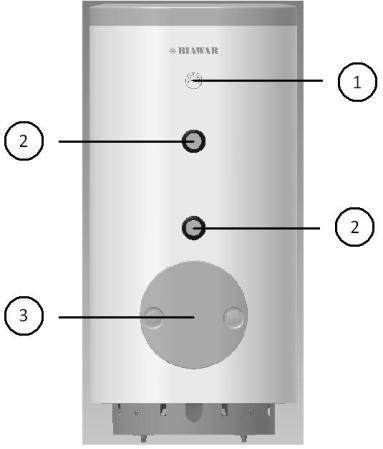

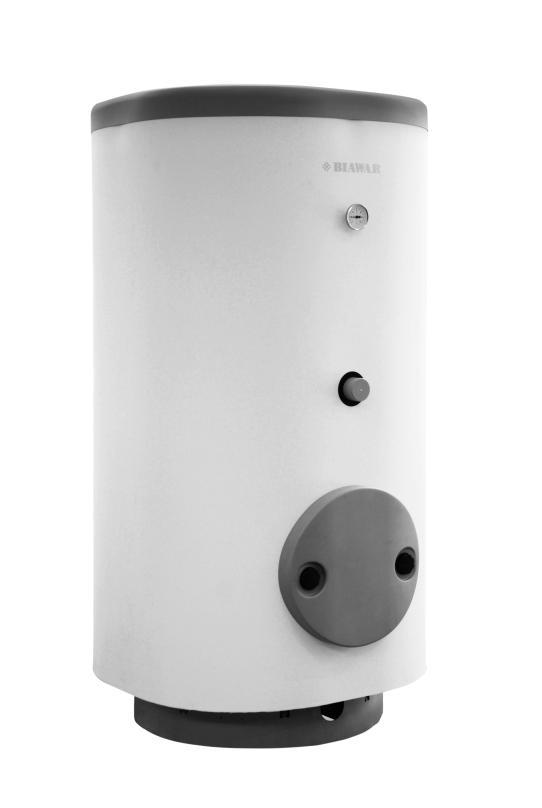

5 2. Opis urządzenia 2.1. BUDOWA I DZIAŁANIE Płaszcz zbiornika wykonany ze stali, spawany, pozwalający na pracę w instalacjach o ciśnieniu do 10 bar. Izolację cieplną zbiornika stanowi polistyren, o grubości od 100 do 140 mm w najszerszym punkcie. Dodatkową izolację stanowi pokrywa górna oraz dno zbiornika zaizolowane polistyrenem. Rys.1 Widok od przodu (Z-E , ) Z-E Zasobniki ( oraz ) służą do magazynowania ciepłej wody użytkowej wyprodukowanej przez zewnętrzne urządzenie. Wymienniki (750.81, oraz , ) dzięki wbudowanej wężownicy dużej powierzchni, służą do podgrzewania ciepłej wody użytkowej przez zewnętrzne źródło ciepła. Istnieje możliwośd zainstalowania modułu elektrycznego. OPIS: 1. Wskaźnik temperatury 2. Króciec do montażu grzałki. 3. Otwór rewizyjny. Rys.2 Widok od przodu (W-E , W-E , W-E , W-E ) 5

6 Rys. 3 Widok z tyłu (Z-E , Z-E ) Rys.5 Widok z tyłu (W-E , W-E ) Rys. 4 Widok z tyłu (W-E , W-E ) OPIS: 1. Pobór ciepłej wody. 2. Zasilanie wymiennik górny. 3. Osłona czujnika. 4. Powrót wymiennik górny. 5. Cyrkulacja. 6. Zasilanie wymiennik dolny. 7. Powrót wymiennik dolny. 8. Dopływ zimnej wody. 9. Dopływ ciepłej wody 6

7 3. Instalacja 3.1. MIEJSCE USTAWIENIA Zasobnik (wymiennik) ciepłej wody należy ustawid w bezpośrednim sąsiedztwie źródła ciepła. W ten sposób uniknie się niepotrzebnych strat ciepła. Przy wyborze miejsca ustawienia należy też uwzględnid ciężar napełnionego zasobnika. Co do zasady miejsce ustawienia zasobnika należy dobrad w sposób umożliwiający odpowiednio racjonalne prowadzeni zarówno instalacji wody użytkowej jak i przewodów grzewczych. Zasobnik musi byd ustawiony w nie przemarzającym pomieszczeniu. Dla uniknięcia strat energii wszystkie przewody hydrauliczne należy zaizolowad. Przy montażu zasobnika należy wziąd pod uwagę wolną przestrzeo nad zasobnikiem potrzebną w przypadku konieczności wymiany ochronnej anody magnezowej równą w przybliżeniu długości anody. Przestrzeo tę można znacznie zmniejszyd stosując tzw. anodę łaocuchową (patrz punkt 5.3. Wymiana anody magnezowej). Instrukcja demontażu obudowy zewnętrznej wg. Rys. 6 oraz Rys. 7. Usunąd czerwone kapturki z kródców, Usunąd czarne przepusty, Usunąd termometr zegarowy oraz zaślepkę modułu grzewczego, Usunąd zaślepkę otworu rewizyjnego. Zdjąd pokrywę górną zbiornika wraz ze styropianową izolacją, Odkręcid wkręty i zdemontowad listwę łączącą izolację zbiornika, Zdemontowad izolację otaczającą zbiornik, Zdemontowad czteroczęściową izolację zbiornika wykonaną ze styropianu. Rys.6. Demontaż obudowy Przed montażem urządzenia może okazad się, że niezbędny będzie demontaż obudowy zewnętrznej zbiornika w tym celu należy postępowad zgodnie z instrukcją poniżej. 7

8 Rys. 7 Demontaż obudowy WYMAGANIA INSTALACYJNE Zainstalowanie i pierwsze uruchomienie zasobnika powinno byd wykonane przez osobę do tego uprawnioną. Instalator powinien poinformowad użytkownika odnośnie funkcji wyrobu oraz udzielid niezbędnej informacji co do jego bezpiecznego użytkowania. Zabezpieczenie przed nadmiernym wzrostem ciśnienia powinno byd wykonane zgodnie z obowiązującymi przepisami. Nie wolno korzystad z zasobnika jeżeli zawór bezpieczeostwa nie działa prawidłowo np. brak drożności. Zasobnik jest urządzeniem ciśnieniowym tzn. w chwili po przyłączeniu do instalacji wodnej ciśnienie w nim panujące jest równoważne ciśnieniu w instalacji. 8

9 3.3. PODŁĄCZANIE ZASOBNIKA.80 (Rys. 3) Przy instalowaniu zasobnika należy postępowad wg. czynności wymienionych poniżej: Usunąd czerwone kapturki z kródców, Podłączyd dopływ ciepłej wody (9) z zewnętrznego urządzenia, Podłączyd pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyd ją do kródca (5), Na doprowadzeniu zimnej wody (8) należy zainstalowad zawór odcinający, Zainstalowad przewód zimnej wody (8) z wymaganą armaturą bezpieczeostwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to byd zawór bezpieczeostwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeostwa należy zamontowad poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyd niezbędne czujniki temperatury PODŁĄCZANIE WYMIENNIKA.81 (Rys. 4) Przy instalowaniu wymiennika należy postępowad wg. czynności wymienionych poniżej: Usunąd czerwone kapturki z kródców, Podłączyd dopływ medium grzewczego do wężownicy dolnej zasilanie (6), powrót (7), Podłączyd pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyd ją do kródca (5), Na doprowadzeniu zimnej wody (8) należy zainstalowad zawór odcinający, Zainstalowad przewód zimnej wody (8) z wymaganą armaturą bezpieczeostwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to byd zawór bezpieczeostwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeostwa należy zamontowad poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyd niezbędne czujniki temperatury. 9

10 3.5. PODŁĄCZANIE WYMIENNIKA.82 (Rys. 5) Przy instalowaniu wymiennika należy postępowad wg. czynności wymienionych poniżej: Usunąd czerwone kapturki z kródców, Podłączyd dopływ medium grzewczego do wężownicy dolnej zasilanie (6), powrót (7), Podłączyd dopływ medium grzewczego do wężownicy górnej zasilanie (2), powrót (4) Podłączyd pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyd ją do kródca (5), Na doprowadzeniu zimnej wody (8) należy zainstalowad zawór odcinający, Zainstalowad przewód zimnej wody (8) z wymaganą armaturą bezpieczeostwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to byd zawór bezpieczeostwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeostwa należy zamontowad poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyd niezbędne czujniki temperatury PRZYKŁADOWE SCHEMATY HYDRAULICZNE Poniżej przedstawiono przykładowe schematy układu z zastosowaniem zasobnika Z-E (Z-E750.80) wymiennika W-E (W-E750.81) oraz wymiennika W-E (W-E750.82) 10

11 Schemat 1 11

12 Schemat 2 12

13 4. Uruchomienie Po zakooczonej instalacji należy napełnid zasobnik po stronie wody użytkowej. W tym celu postępowad wg. czynności wymienionych poniżej: Dopuścid zimną wodę poprzez zawór odcinający; przeprowadzając odpowietrzenie Sprawdzid szczelnośd zasobnika Uruchomid kocioł grzewczy Ustawid pokrętło regulatora na żądany zakres temperatury do jakiej zasobnik ma byd podgrzewany. Przed pierwszym nagrzaniem otworzyd armaturę poboru ciepłej wody, w celu sprawdzenia, czy zbiornik jest wypełniony wodą i czy urządzenie odcinające na przewodzie zimnej wody nie jest zamknięte Przy wyłączaniu zasobnika z ruchu należy postępowad w odwrotnej kolejności i ewentualnie opróżnid zbiornik (np. przy groźbie zamarznięcia). Nie należy zamykad zaworu bezpieczeostwa ani przewodu odpływowego tak, aby w zasobniku nie mogło powstad nadciśnienie. 5. Konserwacja Warunkiem ciągłej gotowości eksploatacyjnej, niezawodności i długiego okresu użytkowania jest przeprowadzanie okresowych przeglądów i konserwacji przez instalatora. Prosimy nigdy nie podejmowad prób samodzielnego przeprowadzania prac konserwacyjnych na urządzeniu. Nie przeprowadzenie przeglądów i konserwacji może negatywnie wpłynąd na niezawodnośd i bezpieczeostwo pracy urządzenia i doprowadzid do szkód materialnych. Gotowośd eksploatacyjną zaworu bezpieczeostwa należy raz na jakiś czas sprawdzad przez otwieranie i zamykanie (przy okresowej kontroli działania). W wypadku występowania twardej wody zaleca się okresowe usuwanie kamienia. 13

14 5.1. WYMIANA MAGNEZOWEJ ANODY OCHRONNEJ Warunkiem ciągłej gotowości pracy urządzenia jest regularna wymiana anody magnezowej. Ma ona za zadanie zapewnienie ochrony antykorozyjnej zbiornika. Zaleca się wymianę anody co 18 miesięcy. Podczas wymiany anody magnezowej należy postępowad wg. czynności wymienionych poniżej: 1. Zdjąd górną obudowę z tworzywa sztucznego (1) 2. Zdjąd górną izolację styropianową (2) 3. Odkręcid nakrętkę M5 4. Zdjąd przewód anody 5. Wykręcid zużytą anodę magnezową (3) 6. Wkręcid nową anodę magnezową 7. Nałożyd przewód i wkręcid nakrętkę M5 8. Zamontowad górną izolację (2) oraz plastikową obudowę (1) Rys.8 Wymiana anody magnezowej 14

15 6. Dane techniczne Dane techniczne Jednostka Z-E W-E W-E Z-E W-E W-E Pojemnośd l Powierzchnia wymiennika górnego m , ,47 Pojemnośd wymiennika górnego dm , ,5 Powierzchnia wymiennika dolnego m 2-2,74-2,74 Pojemnośd wymiennika dolnego dm Max. ciśnienie wymiennika dolnego i górnego bar Ciśnienie znamionowe zbiornika bar 10 Moc wymiennika dolnego 1) 2) 70/10/45 kw - 44,5-44,5 Wydajnośd wymiennika dolnego 1) 2) 70/10/45 l/h Moc wymiennika górnego 1) 2) 70/10/45 kw , ,8 Wydajnośd wymiennika górnego 1) 2) 70/10/45 l/h Zabezpieczenie antykorozyjne - Emalia + anoda magnezowa Wymiary anody - Ø33x720 Ø33x1100 Ø33x1250 Ø33x720 Ø33x1100 Ø33x1250 Masa Kg ~210 ~260 ~290 ~240 ~290 ~320 A mm B mm ~1060 ~1160 C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm O mm P mm R mm S mm T mm / /-0 15

16 6.1. SCHEMATY I WYMIARY URZĄDZEŃ Z-E 750/ W-E 750/ W-E 750/

17 Dane techniczne Z-E W-E W-E Z-E W-E W-E Dopływ zimnej wody R2 zewn. 2 Pobór ciepłej wody R2 zewn. 3 Cyrkulacja G1 zewn. 4 Osłona czujnika Ø16 wewn. 5 Otwór rewizyjny Ø310 wewn. 6 Króciec modułu grzewczego Lmax=770 Rp2 wewn. Lmax=820 7 Termometr Analogowy 8 Dopływ ciepłej wody R2 zewn Dopływ wody grzewczej wymiennik dolny Odpływ wody grzewczej wymiennik dolny Dopływ wody grzewczej wymiennik górny Odpływ wody grzewczej wymiennik górny - R1 zewn. - R1 zewn. - R1 zewn. - R1 zewn. - - R1 zewn. - - R1 zewn. - - R1 zewn. - - R1 zewn. 13 Króciec anody G1¼ wewn. 17

18 NIBE-BIAWAR sp. z o.o Białystok, Al. Jana Pawła II 57, Tel (85) , fax (85) , sekretariat@biawar.com.pl; 18
