1 SPIS ZAWARTOSCI OPRACOWANIA C Z Ę Ś Ć O P I S O W A 1. TEMAT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA OGÓLNA CHARAKTERYSTYKA PRZYJĘTYCH ROZWIĄZAŃ PROJEKTOWYCH SPECYFIKACJA TECHNICZNA WYKONANIA POSZCZEGÓLNYCH ELEMENTÓW INSTALACJI PRZEPOMPOWNIA ZE ZBIORNIKIEM BUFOROWYM Konstrukcja zbiornika Moduł osadnika wielostrumieniowego Pompy fontannowe Zestaw filtracyjny Boja dozująca RUROCIĄGI TŁOCZNE ZASILAJĄCE FONTANNY FONTANNY F1 I F FONTANNA F3,F4,F INSTALACJA ZASILAJĄCA FONTANNĘ F1 I F ODPŁYW WODY OBIEGOWEJ Z FONTANNY F1 I F INSTALACJA ZASILAJĄCA FONTANNĘ F3,F4 I F ODPŁYW WODY OBIEGOWEJ Z FONTANNY F3,F4 I F KANALIZACJA WÓD OBIEGOWYCH FONTANNY WYTYCZNE WYKONANIA ROBÓT ROBOTY ZIEMNE ROBOTY INSTALACYJNE ZAGADNIENIA EKSPLOATACYJNE WYTYCZNE DLA BRANśY ELEKTRYCZNEJ

2 C Z Ę Ś Ć R Y S U N K O W A Rys. nr 1 Rzut instalacji technologicznych fontanny skala 1:200 Rys. nr 2 Fontanna F1 skala 1: 25 Rys. nr 3 Fontanna F2 skala 1: 25 Rys. nr 4 Pompownia ze zbiornikiem buforowym wytyczne dla dostawcy urządzenia skala 1: 50 Rys. nr 5 Profile podłuŝne rurociągów zasilających fontanny skala 1: 100/200 Rys. nr 6 Profile podłuŝne kanalizacji wody obiegowej skala 1: 100/200 ZAŁĄCZNIKI : Załącznik nr 1 karta katalogowa zbiornika pompowni fontannowej Załącznik nr 2 dane techniczne pompy fontannowej. Załącznik nr 3 karta katalogowa dyszy fontannowej F1 i F2. Załącznik nr 4 karta katalogowa dyszy fontannowej F3. Załącznik nr 5 karta katalogowa korytka instalacyjnego fontanny F1 i F2. Załącznik nr 6 karta katalogowa nasadki przelewowej. Załącznik nr 7 karta katalogowa - zasuwa kołnierzowa. 2

3 1. Temat i zakres opracowania. Tematem niniejszego tomu opracowania są : Instalacje technologiczne fontanny. Zakres opracowania obejmuje: przepompownię ze zbiornikiem buforowym i uzdatnianiem wody obiegowej fontanny, rurociągi technologiczne ciśnieniowe, rurociągi technologiczne grawitacyjne kanał wód obiegowych, 2. Podstawa opracowania. projekt zagospodarowania terenu, wytyczne architektoniczne, literatura przedmiotowa. katalogi i specyfikacje techniczne oraz instrukcje producentów urządzeń i materiałów, 3.Ogólna charakterystyka przyjętych rozwiązań projektowych. Zgodnie z załoŝeniem architekta, obiekt fontannowy tworzą dwie niezaleŝne instalacje: 1/ fontanna F1 i F2, 2/ fontanna F3 Z uwagi na duŝą róŝnorodność efektów wodnych obu fontann, co do ich wizualizacji oraz parametrów hydraulicznych, przyjęto dwa odrębne układy pompowe, ze wspólnym zbiornikiem buforowym i wspólnym kanałem wody obiegowej. W zbiorniku buforowym wody obiegowej, oprócz pomp P1 i P2, zasilających poszczególne fontanny, zostaną zainstalowane elementy do podczyszczania i uzdatniania wody: moduł osadnika wielostrumieniowego, filtr kartuszowy z pompą obiegową, boja dozująca chemikalia. Za zbiornikiem buforowym zaprojektowano układ zasuw umoŝliwiający, w razie konieczności ( awaria, przerwa konserwacyjna), zasilanie dowolnej fontanny z dowolnej pompy. Zasilanie układu hydraulicznego w wodę podczas rozruchu oraz uzupełnianie ewentualnych strat wody będzie realizowane z projektowanego ( odrębny tom opracowania) przyłącza wodociągowego wyposaŝonego w układ pomiarowy. Na końcówce przyłącza wodociągowego zostanie zamontowany podziemny hydrant ogrodowy, z którego będzie się interwencyjnie czerpać wodę, za pomocą węŝa typu straŝackiego. Zaprojektowano odwodnienie koryt instalacyjnych fontanny F1 i F2 do projektowanej kanalizacji ( odrębny tom opracowania), natomiast do opróŝniania układu hydraulicznego na zakończenie sezonu będzie wykorzystany wóz asenizacyjny. Punktem pobierania wody będzie zbiornik buforowy, do którego przewidziano moŝliwość dojazdu serwisowego. 3

4 4.Specyfikacja techniczna wykonania poszczególnych elementów instalacji. 4.1.Przepompownia ze zbiornikiem buforowym. Przyjęto gotowe urządzenie, dostarczane przez dostawcę jako kompletny obiekt do wbudowania. Rekomendowany dostawca : MAGNUS-TECH Sp. z o.o., ul. Andrzeja Struga 44, Szczecin. Charakterystyka techniczna przyjętego urządzenia: Konstrukcja zbiornika. - prefabrykowana, betonowa lub Ŝelbetowa studnia owalna o wymiarach wewnętrznych ( karta katalogowa w załaczeniu): długość : 4,0 m szerokość: 2,0 m głębokość: 2,25 m - konstrukcja studni będzie spełniać następujace wymagania: klasa betonu B45, mrozoodporność F-50, nasiąkliwość max 4 % - przejścia rurociągów przez ściany komory zamontowane fabrycznie za pomocą systemowych tulei ochronnych. - przykrycie studni płytą pokrywową typu lekkiego, z dwoma włazami kwadratowymi 1200x1200 mm oraz 800x800 mm, rozmieszczonymi jak na rysunku. Producentem konstrukcji zbiornika jest : MONOLIT s.c., Pl. Batorego 3, Szczecin Moduł osadnika wielostrumieniowego. - materiał : stal nierdzewna, grubość ścinek 1,2 mm - wymiary przekroju poprzecznego komory : 1000 x 580 mm - wysokość komory wylotowej do krawędzi przelewu : 300 mm Pompy fontannowe. - dwie pompy fontannowe, pracujące w sposób ciągły, na dwa niezaleŝne równoległe rurociągi tłoczne moc nominalna pompy : P = 3,75 kw, wysokość podnoszenia : Hp = 12 msw, wydajność pompy : Qp = 18 l/s, Zestaw filtracyjny. typ : STAR CLEAR C-150 moc pompy obiegowej filtra : P1 = 25 ; W= 230 V maksymalna wydajność filtra : 5,5 m 3 / h powierzchnia filtracyjna : 2,3m 2 4

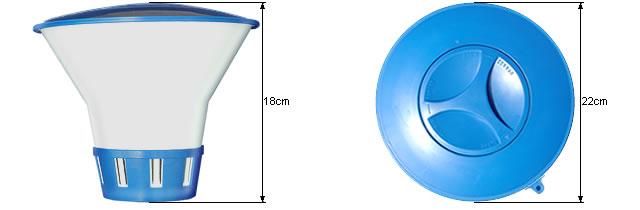

5 Boja dozująca. Pływający dozownik, który słuŝy do dozowania wolno rozpuszczających się tabletek chemii basenowej w wodzie. umoŝliwia najefektywniejsze rozpuszczanie tabletek chlorowych zapewniając tym samym czystość wody. Produkt ten 4.2.Rurociągi tłoczne zasilające fontanny. - rury ciśnieniowe PE 100 PN 6, SDR 26, DN 110 mm, - rury ciśnieniowe PE 80 PN 8, SDR 17, DN 63 i 32 mm, - montaŝ połączeń za pomocą muf elektrooporowych, - zasuwy Ŝeliwne kołnierzowe DN 100 mm - skrzynki uliczna do zasuw Ŝeliwne z deklem cięŝkim, obmurowane materiałem rozbieralnym, np. kostka granitowa - kołnierze luźne z PP z rdzeniem stalowym do łączenia z tuleją kołnierzową, - śruby do połączeń kołnierzowych oraz podkładki ze stali nierdzewnej klasy A-2/70, - nakrętki ze stali nierdzewnej klasy A-4/80, - taśma termokurczliwa na połączeniach kołnierzowych, - taśma lokalizacyjna z wkładką magnetyczną łączoną na zaciski, 4.3.Fontanny F1 i F2. - dysze fontannowe typu KOMETA T, o następujących parametrach ( karta katalogowa w załączeniu): wydajność : 60 l/min maksymalna wysokość strumienia : 2,4 m strata ciśnienia na dyszy : 3,7 msw. średnica złączki przyłączeniowej : G1 - zawory regulacyjne DN 25 mm przed kaŝdą dyszą, - zawory elektromagnetyczne NO; DN 25 mm; Kv = 3,6 m3/h, ciśnienie 0,6-1,0 bar; przystosowane do pracy pod wodą, 5

6 4.4.Fontanna F3,F4,F5. - dysza fontannowa typu SWS-Choreiswitch, symbol katalogowy NWS110A120 wersja montaŝowa B, wg katalogu BWT Polska Sp. z o.o., ul. Połczyńska 116, Warszawa, montowana w płycie chodnika ( karta katalogowa w załączeniu): wydajność dyszy : 39 l/min, wysokość strumienia : 2,1 m strata ciśnienia na dyszy : 6,8 msw średnica podejścia wody : 25 mm, średnica spustu wody : 50 mm - w kompletnej dostawie dyszy znajdują się : dwa reflektory diodowe typu LED i zawór elektromagnetyczny Instalacja zasilająca fontannę F1 i F2. - kanał instalacyjny z typowych korytek odwodnienia liniowego typu FASERFIX SUPER 300, z dnem wyprofilowanym kątowo ( karta katalogowa w załączeniu): szerokość korytka wymiar wewnętrzny : 300 mm, szerokość korytka wymiar zewnętrzny : 390 mm, głębokość czynna : 305 mm, wysokość całkowita : 415 mm, - przekrycie korytka w okresie eksploatacyjnym : ruszt kratowy 30/30 mm ( stal nierdzewna) - przekrycie korytka w okresie poeksploatacyjnym : pokrywa Ŝeliwna pełna, - studzienka odwadniająca zgodna z wybranym systemem korytek, o głębokości posadowienia jak na rysunku. - kolektor zasilający : rury stalowe ( stal nierdzewna ) bezszwowe : 54x2,0 mm, połączenia kołnierzowe : PN 6 podejścia do dysz fontannowych : złącza gwintowane, średnice jak na rysunku. - przejście kolektora zasilającego przez ściankę konstrukcyjną jako punkt stały zamocowany w trakcie betonowania 4.6. Odpływ wody obiegowej z fontanny F1 i F2. - zakłada się stały poziom wody w kanałach instalacyjnych, o rzędnej jak na rysunku, - stały poziom wody będzie utrzymany za pomocą nasadki przelewowej typu OASE RBA 200/100 T ( karta katalogowa w załączeniu): średnica krawędzi przelewu : 200 mm, średnica końcówki przyłączeniowej : 100 mm, wysokość lustra wody nad krawędzią przelewu : 30 mm. - przykanaliki do nasadek przelewowych z rur PVC do kanalizacji zewnętrznej klasy N o średnicy 110 mm o powierzchni zewnętrznej gładkiej, o jednorodnej strukturze ścianki rur i kształtek, o sztywności obwodowej nominalnej min. SN 4 kn/m 2, - wspólny przewód odprowadzający łączący przykanaliki z rur PVC DN 160, o parametrach jak wyŝej. 6

7 4.7. Instalacja zasilająca fontannę F3,F4 i F5. - podejścia do dysz : wąŝ elastyczny, zbrojony: średnica wewnętrzna : 25 mm, grubość ścianki : 4,4 mm, promień gięcia : 100 mm, typ złącza : dopasować do typowej złączki wybranej dyszy fontannowej 4.8. Odpływ wody obiegowej z fontanny F3,F4 i F5. - podejścia odpływowe do spustu dennego dysz fontannowych: wąŝ PVC, zbrojony twardą spiralą z PVC, średnica wewnętrzna węŝa 75 mm, kształtka redukcyjna bosa z PP DN 75/100 mm obejma zaciskowa ( stal nierdzewna) o szerokości 98 mm 4.9.Kanalizacja wód obiegowych fontanny. - rury kanalizacyjne PVC o średnicy od 110 do 250 mm zgodnie z rysunkiem, o powierzchni zewnętrznej gładkiej, o jednorodnej strukturze ścianki rur i kształtek, o sztywności obwodowej nominalnej min. 8 kn/m 2, - połączenia rur kielichowe z uszczelką gumową (EPDM,TPE), - studzienka rewizyjna z PP DN 425 mm z włazem Ŝeliwnym klasy A15 5.Wytyczne wykonania robót. 5.1.Roboty ziemne. - zasadniczo wykopy wykonywać sposobem mechanicznym. -wykop pod warstwy posypki pod rurociągi i zbiornik pompowni wykonać sposobem ręcznym, - wykopy liniowe pod rurociągi wykonać o skarpach pionowych, ubezpieczonych balami drewnianymi lub wypraskami przy głębokościach wykopu przekraczających 1,0m, - wykop pod zbiornik pompowni wykonać ze skarpami o kącie nachylenia dostosowanym do realnych warunków gruntowych, - zasypkę wykopów naleŝy prowadzić warstwami z zagęszczeniem co 20 cm. 5.2.Roboty instalacyjne. - podłoŝa pod rurociągi wykonać z pospółki ogrubości warstwy 10 cm, - podłoŝe pod zbiornik pompowni wykonać z piasku stabilizowanego cementem ( 1:4) o grubości 15 cm, - przed wykonaniem obsypki dokonać sprawdzenia jakości złączy oraz przeprowadzić próbę szczelności na ciśnienie 0,1 Mpa, - obsypkę rurociągów wykonać do wysokości 30 cm ponad wierzch rury, warstwami gr 10 cm, zagęszczając kaŝdą warstwę do stopnia zalecanego w instrukcji producenta rur, 7

8 6. Zagadnienia eksploatacyjne. - uruchamianie instalacji fontannowej moŝe odbywać się ręcznie lub przy zastosowaniu sterownika czasowego. - uruchamianie pompy zestawu filtracyjnego moŝe być realizowane niezaleŝnie od pracy instalacji fontannowej, przy zastosowaniu sterownika czasowego. - ostateczne skonfigurowanie efektów wodnych strumieni fontannowych wykonać za pomocą zaworów regulacyjnych na etapie rozruchu instalacji. - kolejność włączeń poszczególnych dysz fontannowych oraz ich czasy reakcji naleŝy zaprogramować zgodnie z diagramem ustalonym przez architekta. - ubytek wody spowodowany np. stratami przez parowanie naleŝy uzupełniać wodą z pobliskiego hydrantu p.poŝ. przy pomocy węŝa straŝackiego. - w przypadku wyłączenia instalacji na dłuŝy okres ( np. sezon zimowy), zaleca się pozostawienie otwartych zasuw na odpływach z odwodnienia kanałów instalacyjnych fontanny F1 i F2, celem swobodnego odprowadzania wód opadowych lub roztopowych, - w przypadkach wyłączenia instalacji na dłuŝy okres, dysze fontanny F3-F5 naleŝy zaślepić ( zaślepki systemowe). - przed pierwszym uruchomieniem instalacji fontannowej naleŝy dokładnie oczyścić i wypłukać węŝem pod ciśnieniem: kanały instalacyjne fontanny F1 i F2, rurociągi kanalizacji wody obiegowej ( projektowane punkty rewizyjne na końcówkach kanalizacji), moduł osadnika wielostrumieniowego oraz mniejszą komorę zbiornika pompowni. - ścieki z płukania urządzeń fontanny naleŝy usunąć przy pomocy wozu asenizacyjnego. 7. Wytyczne dla branŝy elektrycznej. - z układu sterowania pomp naleŝy wyprowadzić na listwę zaciskową następujące sygnały: sygnał pracy pompy sygnał awarii pompy sygnał bardzo wysokiego poziomu wody w pompowni, sygnał bardzo niskiego poziomu wody w pompowni - kaŝda pompa musi być wyposaŝona w przemiennik częstotliwości ( falownik ), zabezpieczenia zwarciowe i termiczne. - w zbiorniku pompowni, pod stropem pokrywy naleŝy zainstalować gniazdo wtykowe : ~230 V/ 16A/ PE / Z / IP 65 do podłączenia zastawu filtracyjnego. 8
