Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robot wymienionych w pkt. 1.1.

Transkrypt

1 S DOSTAWA I MONTAś WYPOSAśENIA LABORATORYJNEGO WYMAGAJĄCEGO STA- ŁEGO MONTAśU 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej. Przedmiotem mniejszej Specyfikacji Technicznej są wymagania dotyczące dostawy i montaŝu wyposaŝenia laboratoryjnego wymagającego stałego montaŝu do laboratoriów Biotechnologii Uniwersytetu Opolskiego Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robot wymienionych w pkt Zakres robot objętych Specyfikacją Techniczną. Roboty, których dotyczy SST obejmują czynności umoŝliwiające i mające na celu: dostawę, montaŝ i uruchomienie wyposaŝenia laboratoryjnego wymagającego stałego montaŝu dla pomieszczeń w budowanym budynku Biotechnologii UO 2. Materiały Przyjęte materiały. Niniejsze opracowanie uszczegóławia wymogi techniczne, technologiczne i uŝytkowe proponowanych w dokumentacji projektowej materiałów i urządzeń Dla udokumentowania zgodności dostarczonych materiałów przeznaczonych (urządzeń) do wbudowania z SIWZ (dokumentacja projektowa, SSTWiOR, odpowiedzi na zapytania oferentów), wykonawca winien posiadać stosowne dokumenty umoŝliwiające kontrolę przez inspektora. Dygestoria, zestawy mebli laboratoryjnych, sterylizatory muszą spełniać załoŝone: wymogi technologiczne (np. ilość wymian powietrza m3 /h), gabaryty zewnętrzne i wymiary przestrzeni roboczych, oraz muszą być wykonane z materiałów zapewniającym im odporność na chemikalia, wilgoć, promieniowanie UVA, łatwość w utrzymaniu czystości i sterylności (odporne na zarysowanie) oraz NRO. Bez przedłoŝenia właściwych atestów, certyfikatów i przeprowadzonej kontroli elementów zakrytych (np. sposób wykonanej konstrukcji nośnej pod obudową) inspektor nadzoru nie dopuści do realizacji wbudowywania dostawy urządzeń wymagających zamontowania Składowanie materiałów. Wszystkie materiały znajdujące się na terenie robot powinny być składowane w oryginalnych opakowaniach w warunkach zgodnych z zaleceniami producenta. Materiały wraŝliwe na wpływy atmosferyczne naleŝy przechowywać w pomieszczeniach lub na zewnątrz odpowiednio zabezpieczone. Wykonawca powinien zwrócić szczególną uwagę na termin uŝycia materiałów. Niedopuszczalne jest wbudowanie materiałów przeterminowanych oraz posiadających niewłaściwe parametry. Z powodu ograniczonego placu budowy dostawa urządzeń do wbudowywania powinna być realizowana, po wstępnym zaakceptowaniu dokumentów i elementów próbnych, na etapie finalizowania robót wykończeniowych Zapewnienie jakości. Wymaganą w projekcie i obowiązujących przepisach jakość konstrukcji powinien zapewnić wykonawca przez stosowanie właściwych materiałów, metod wytwarzania i montaŝu oraz nadzoru technicznego i kontroli. System jakości stosowany przez wykonawcę powinien być otwarty na dodatkową kontrolę ze strony zamawiającego lub organu niezaleŝnego w całym procesie realizacji zamówienia. Kontrola ta nie zwalnia wykonawcy od odpowiedzialności za jakość wykonanych robot. Zaleca się by producenci urządzeń i mebli laboratoryjnych posiadali system zarządzania jakością czyli certyfikat spełniania wymagań odpowiedniej Polskiej Normy - PN-EN ISO 9001:2000 dotyczącej systemów zapewniania jakości w zakresie projektowania, produkcji, dostarczania i serwisowania mebli oraz urządzeń laboratoryjnych 1

2 Zgodnie z zapisem projektu wykonawczego wymiary ciągów zestawów meblowych muszą być dostosowane do wymiarów rzeczywistych pomieszczeń na etapie oferty naleŝy uwzględnić odchyłki do ± 3% Wymagane parametry wyposaŝenia laboratoryjnego wymagającego stałego montaŝu. Meble i dygestoria powinny być zrealizowane w systemie modułowym, umoŝliwiającym zestawiania w róŝnych konfiguracjach poszczególnych elementów zestawów przez uŝytkownika, innych niŝ załoŝenia projektu (np. panele instalacyjne z dygestorium mogą być zastosowane w przystawkach i na odwrót). Konstrukcja nośna elementów ze stalowych profili zamkniętych zabezpieczonych chemoodporną powłoka epoksydową posiadająca atest dopuszczający do stosowania w laboratoriach dydaktycznych, Elementy osłonowe, ścianki szafek, elementy szuflad równieŝ z blachy zabezpieczonej powłoka epoksydową. Wszystkie powierzchnie musza być gładkie, umoŝliwiające utrzymanie sterylności i bezpieczne w uŝytkowaniu. Poszczególne elementy zestawów stołów z przystawkami musza umoŝliwiać zestawianie ich w róŝnych konfiguracjach Dygestoria Wyciągi chemiczne (dygestoria) przeznaczone są do prowadzenia w nich prac z wszelkiego rodzaju(stałe, ciekłe, gazowe itp.) substancjami chemicznymi (za wyjątkiem kwasu fluorowodorowego i rozpuszczalników organicznych oraz substancji wybuchowych jak np. eter). Konstrukcję komory musi uwzględniać moŝliwość stosowania przy długotrwałych pracach z substancjami agresywnymi. Mają za zadanie ochronę operatorów (pracownikowi studentów) przed szkodliwym lub nieprzyjemnym oddziaływaniem gazów, oparów i pyłów wydzielających się podczas prowadzonych w komorze manipulacyjnej prac. Gazy, pyły i opary są lokalizowane i wydalane poza obręb laboratorium (do atmosfery). Wymuszoną wentylację komory manipulacyjnej uzyskuje się przez podłączenie do indywidualnego wentylatora wywiewnego o minimalnej wydajność 480 m 3 /h. Szaf y na chemikalia pod dygestoriami nie będą wyposaŝone we własny wentylator. Usytuowanie przewidzianych do montaŝu dygestoriów przedstawione zostało na rzutach kondygnacji w części technologiczno- architektonicznej, podejścia mediów (zasilanie) przedstawiono w projektach branŝowych. Dane techniczne dygestoriów: konstrukcja dygestorium wykonana z blach i kształtowników stalowych malowanych proszkowo farbami epoksydowymi, okno podnoszone do góry za pomocą dwóch niezaleŝnych układów linek kwasoodpornych w osłonie, umoŝliwiająca wprowadzenie przewodów przy opuszczonej ramie. Okno wyposaŝone w zabezpieczenie przed niekontrolowanym spadkiem. Unoszona do góry i przesuwana w ramie szyba, umoŝliwiająca wprowadzenie przewodów przy opuszczonej ramie, płyta robocza z ceramiki litej wraz z podniesionym obrzeŝem, (podniesione obrzeŝe musi być zespolone z blatem i razem glazurowane, nie doklejane) o ergonomicznym wyprofilowaniu krawędzi. Ceramika musi spełniać wymogi odporności chemicznej, wytrzymałość mechaniczna na zginanie i rozciąganie, odpowiednia udarność oraz być odporna naszkodzenia mechaniczne (zadrapanie) i zaplamienia ściany boczne i tylna komory roboczej stalowe wyklejone ceramiką wielkoformatową, bez spoin na płaszczyznach (dopuszcza się tylko fugi epoksydowe lub silikonowe, posiadające właściwe atesty, tylko w naroŝnikach), w blacie osadzony zlewik ceramiczny, podklejony od dołu, wylewki i zawory zabezpieczone powłoka epoksydową gniazdka elektryczne min. (4 sztuki) i zawory (gaz x 1, woda x 2, wyłącznik główny, wyłącznik nadprądowy, gniazda elektryczne, wskaźnik prawidłowego przepływu powietrza z wyłącznikiem oświetlenia komory roboczej i wentylatora dachowego umieszczone na zewnątrz, z boku komory roboczej, w specjalnych panelach instalacyjnych, które mogą być rozbudowywane, jako element modularny mogą być tez być zastosowane w przystawkach stołów, panele powinny posiadać łatwość demontaŝu dla słuŝb uŝytkownika 2

3 wysuwane szafki metalowe o wysokości min 660mm, bez wentylacji mechanicznej, z demontowalnymi półkami i moŝliwością sytuowania ich na róŝnych poziomach wszystkie uchwyty w wykonaniu chemoodpornym trwałe blachy nierdzewnej wszystkie elementy satlowe zabezpieczone chemoodpornymi powłokami epoksydowymi dygestoria zaprojektowane i wykonane w systemie zarządzania jakością: producent musi posiadać certyfikat systemu jakości, czyli certyfikat spełniania wymagań odpowiedniej Polskiej Normy dotyczącej systemów zapewniania jakości w zakresie projektowania, produkcji, dostarczania i serwisowania, wykonanie dygestoriów musi być zgodne z normami: PN-EN , PN IEC , PN-EN 45014:2000, posiadać deklarację zgodności CE i posiadające zabezpieczenia przed poraŝeniem w wyniku dotyku bezpośredniego wymiary gabarytowe: szerokość mm głębokość mm wysokość mm wymiary przestrzeni roboczej szerokość mm głębokość mm wysokość mm wielkości charakterystyczne: płyta robocza - 900x660mm wymiary otworu okiennego - 900x900mm dopuszczalne obciąŝenie płyty roboczej - 2 kpa króciec do podłączenia do wentylatora powietrza odciągowego z komory manipulacyjnej instalacja gazu - G 1/2 instalacja wody zimnej - G 1/2 odprowadzenie ścieków do kanalizacji technologicznej - fi 50mm zasilanie z zerowaniem - 220V, 50 Hz klasa izolacji elektrycznej I Przystawki ścienne Zestawy blatów roboczych na stalowej konstrukcji nośnej, wyposaŝonych w metalowe szafki wysuwane, wyposaŝone w zlewy i umywalki zgodnie z rysunkami projektu, połączone z laboratoryjnymi przystawkami instalacyjnymi, słuŝą do prowadzenia prac badawczych i ćwiczeń studenckich. Musza być stabilne, bezpieczne w uŝytkowaniu, odporne na: chemikalia, barwniki, uderzenia i zarysowania, umoŝliwiające utrzymanie sterylności. Wszystkie stelaŝe (konstrukcja nośna) stołów laboratoryjnych wykonane w całości (boki oraz wszystkie poprzeczki stelaŝy) z zamkniętych kształtowników stalowych, malowanych proszkowo gładkimi, łatwo zmywalnymi farbami epoksydowymi Nie dopuszcza się łączenia stelaŝy w ciągi ze wspólnym bokiem. KaŜdy stelaŝ musi posiadać moŝliwość samodzielnego postawienia. Spawy łączące elementy poziome i pionowe boków stelaŝy muszą być szlifowane na równo z powierzchnią kształtowników stelaŝa. śadne elementy stelaŝa nie mogą wystawać przed płaszczyznę zewnętrzną boku stelaŝa. Boki stelaŝy muszą być wyposaŝone w mosięŝne gwintowane złączki umoŝliwiające przymocowanie do nich innych elementów stanowisk laboratoryjnych. Złączki te muszą być zamontowane od wewnętrznej strony boków konstrukcji stelaŝy. Pod stelaŝami stołów szafki przejezdne, ilości poszczególnych szerokości szafek według projektu techno- 3

4 logii-przyjmuje się układ: szafka, przestrzeń wolna, dla szerokości blatu 1200 mm powinna być szafka 600 mm i wolna przestrzeń dla osoby siedzącej przy mikroskopie 600mm; z uwagi na róŝne długości zestawów dopuszcza się szerokości szafki według typoszeregu: 300, 400, 600 m z zachowaniem wolnej przestrzeni minimum 450 mm. MoŜliwość zmiany wyposaŝenia szafki zgodnie z potrzebami uŝytkownika: np. zainstalowanie szuflad zamiast drzwiczek i półki, lub zmianę połoŝenia zawiasów ze strony prawej na lewą i odwrotnie, itp. (przygotowane odpowiednie otwory i zaczepy). NaleŜy zaoferować: 50% szafek (wlicza się w to szafki pod zlewy i umywalki) wyposaŝonych tylko w drzwiczki pojedyncze i 2 półki, 40% szafek wyposaŝonych w jedną szufladą i drzwiczki pojedyncze oraz jedna półką, 10% szafek wyposaŝonych w 3 szuflady: 1 wysokości około 15 cm i dwie wysokości około 25 cm Głębokość blatów w stanowiskach przyściennych 60 cm, na zakończeniach wysp 65 cm. Baterie kolumnowe,dla kaŝdej komory zlewowej oddzielna bateria. W stanowiskach przyściennych montowana w blaciku przystawki, w stanowiskach kończących wyspę w blacie. Stanowiska do mycia kończące wyspę wyposaŝone w oczomyjkę pojedynczą, jeŝeli w pomieszczeniu nie ma stanowiska wyspowego, naleŝy wtedy w oczomyjkę wyposaŝyć stanowisko przyścienne. Głębokość korpusów szafek minimum 510 mm; prześwit pomiędzy dnem szafki, a podłoŝem nie mniejszy niŝ 150 mm i nie większy niŝ 160 mm. Uchwyty szafek monolityczne, z pręta ze stali nierdzewnej, o średnicy nie mniejszej niŝ 10 mm i długości 2/3 szerokości szafki, montowane poziomo; zawiasy zabezpieczone przed korozją galwanicznie; prowadnice szuflad zabezpieczone farbą proszkową poliestrową. Korpus szafki samonośny, umoŝliwiający zastosowanie jej jako szafki podwieszanej, przejezdnej lub stojącej, wszystkie szafki muszą posiadać własny sufit (szafki zlewozmywakowe - otwór w suficie na miskę zlewozmywakową).drzwi i szuflady wyposaŝone w odbojniki oraz w wysokiej jakości zawiasy i prowadnice do szuflad z funkcją samodomykania. Korpusy szafek wykonane w całości z blachy stalowej o grubości 1 mm, malowanej proszkowo farbami epoksydowymi Przystawki wyspowe i przyścienne o konstrukcji samodzielnie stojącej na podłoŝu (nie na blacie lub stelaŝu stołu) wykonane z blach i kształtowników metalowych malowanych proszkowo farbami epoksydowymi, wysuwany do góry metalowy profil czołowy przystawki (perforowany, słuŝący do zawieszania np. półek i innego wyposaŝenia), wyposaŝony w wymienną wkładkę z tworzywa sztucznego. Przystawka musi mieć moŝliwość wykorzystania jej jako przystawki przyściennej lub wyspowej. Przystawki muszą posiadać niezaleŝny od stołów system poziomowania względem podłoŝa (własne nóŝki poziomowane). Wysokość przystawek 1900 mm, głębokość 150 mm, szerokość zgodna z wymiarem konkretnego zestawu wyspowego lub przyściennego. Boki przystawek wykonane w formie kolumn o przekroju prostokątnym 150 x 50 mm, zabudowane obustronnie na całej wysokości wsuwanymi od góry osłonami stalowymi (montowane bez uŝycia śrub łatwe w montaŝu i demontaŝu przez uŝytkownika), w których osadzany jest osprzęt elektryczny (osłony pełnią wtedy funkcję paneli instalacyjnych) taki jak: gniazda, wyłączniki i zabezpieczenia przeciwporaŝeniowe. Stalowe osłony - panele instalacyjne w pionowych kolumnach przystawek muszą być montowane w sposób umoŝliwiający zmianę wyposaŝenia kolumny (np. zwiększenie liczby gniazd elektrycznych, montaŝ dodatkowych wyłączników, montaŝ gniazd elektrycznych od zewnętrznej strony kolumny, itp.) bez potrzeby demontaŝu całego zestawu laboratoryjnego (dopuszcza się tylko zdejmowanie półek). Przystawki muszą posiadać zabezpieczenie przeciwporaŝeniowe (wyłącznik nadprądowy) i wszystkie elementy metalowe połączone przewodem wyrównawczym. Kolumny przystawek muszą umoŝliwiać wprowadzenie od góry dodatkowych przewodów instalacyjnych (np. elektrycznych lub komputerowych) lub rur instalacyjnych (np. dostarczających wodę destylowaną, wodę chłodzącą, gazy, itp.); efektywny przekrój wewnętrzny kolumny przystawki musi być nie mniejszy niŝ 4,5 cm x 10 cm. Osłony panele instalacyjne kolumn przystawek nie dłuŝsze niŝ 60 cm i nie krótsze niŝ 30 cm mocowane na całej wysokości kolumn przystawki, po obydwu stronach kaŝdej kolumny Przystawki wyspowe Zestawy wyspowe składające się z: blatów monolitycznych (składanych z elementów do 1200mm),stalowej konstrukcji nośnej (stelaŝy), szafek stalowych wysuwanych, przystawek instalacyjnych, zakończenia wyspy ze stanowiskiem do mycia naleŝy montować w długościach wynikających z projektu. Dopuszcza się ewentualne odchylenia wymiarów całych ciągów mebli od wymiarów rzeczywistych w zakresie +/- 3%. Płyty zlewozmywakowe kończące wyspę o wymiarze 1350 x 650 mm z zaokrąglonymi dwoma naroŝnikami od strony przedniej promień zaokrąglenia 45 cm (zaokrąglone zakończenie wyspy, gdzie dwa przednie naroŝniki są ćwiartką koła o promieniu 45 cm) z płyty monolitycznej z podniesionym obrzeŝem ze wszystkich stron. Miski zlewozmywakowe podklejane o wymia- 4

5 rze wewnętrznym 380 x 470 mm, głębokości 250mm wykonane z tego samego materiału co płyty. W stołach wyspowych naleŝy zastosować przystawki samodzielnie stojące na podłoŝu wyposaŝone w dwie półki z kaŝdej strony. W kaŝdym stole wyspowym, niezaleŝnie od jego długości jedna przystawka wyposaŝona w: zlewik ceramiczny podklejany, 2 wylewki wody, podwójny zawór gazu oraz w pionowych wymiennych panelach instalacyjnych: 2 x 3 gniazda elektryczne, wyłącznik główny, wyłącznik nad prądowy i półki szklane z obydwu stron Przystawki ścienne Zestawy wyspowe składające się z: blatów monolitycznych (składanych z elementów do 1200mm),stalowej konstrukcji nośnej (stelaŝy), szafek stalowych wysuwanych, przystawek instalacyjnych, zakończenia wyspy ze stanowiskiem do mycia naleŝy montować w długościach wynikających z projektu. Dopuszcza się ewentualne odchylenia wymiarów całych ciągów mebli od wymiarów rzeczywistych w zakresie +/- 3%. Płyty zlewozmywakowe przyścienne z płyty monolitycznej z podniesionym obrzeŝem ze wszystkich stron. Miski zlewozmywakowe podklejane o wymiarze wewnętrznym 330 x 350 mm, głębokości 250mm wykonane z tego samego materiału co płyty. Płyty z umywalkami przyścienne z płyty monolitycznej z obrzeŝem prostym. Miski zlewozmywakowe podklejane lub nakładane o wymiarze wewnętrznym 330 x 350 mm, głębokości 250mm wykonane z tego samego materiału co płyty. W stołach przyściennych naleŝy zastosować przystawki samodzielnie stojące na podłoŝu wyposaŝone w dwie półki zlewik ceramiczny podklejany, 2 wylewki wody, podwójny zawór gazu oraz w pionowych wymiennych panelach instalacyjnych: 2 x 3 gniazda elektryczne, wyłącznik główny, wyłącznik nad prądowy. Przystawki przy stanowiskach do mycia wyposaŝone w baterie do tego stanowiska. Parametry techniczne przystawek (opisane poniŝej) muszą znajdować potwierdzenie w załączonych do oferty katalogach oraz szczegółowych fotografiach i dokumentacji techniczno-ruchowej. 3. Sprzęt. Roboty mogą być wykonywane ręcznie bądź mechanicznie przy uŝyciu specjalistycznych narzędzi odpowiednich do realizowanej czynności oraz nie wpływających niekorzystnie na stan wykonanych powłok i instalacji w pomieszczeniach laboratoryjnych. 4. Transport. Materiały i sprzęt mogą być przewoŝone dowolnymi środkami transportu, w sposób zabezpieczający je przed uszkodzeniem. Środki transportowe musza być dostosowane do obsługiwanej inwestycji ścisła zabudowa śródmiejska w strefie nadzoru konserwatorskiego, trakt komunikacyjny wąskimi uliczkami. 5. Wykonanie i kontrola jakości robót Zgodność z dokumentacją. Wszystkie roboty naleŝy wykonywać zgodnie z zatwierdzonym projektem budowlanym i dokumentacją techniczną, uwzględniając wymagania odpowiednich norm i związanych przepisów Ogólne warunki wykonania robot. Zamontowane meble muszą być zgodne z normami PN EN i PN EN oraz spełniać wymogi bezpiecznego uŝytkowania w pomieszczeniach dydaktycznych. Zgodnie z punktami.5 obydwu norm meble laboratoryjne powinny być wykonane z materiałów spełniających wymogi odporności na czynniki mechaniczne, chemiczne i termiczne zgodnie z przeznaczeniem pomieszczenia oraz wykonane w sposób umoŝliwiający regulację poziomu blatu roboczego. MontaŜ mebli i dygestoriów ma polegać na ustawieniu i wypoziomowaniu poszczególnych elementów umeblowania będących przedmiotem zamówienia oraz podłączeniu ich do instalacji wodno-kanalizacyjnej, gazowej, wyciągowej i elektrycznej. Transport, rozładunek i montaŝ oferowanych mebli musi być wykonywany przez autoryzowany serwis. Przy montaŝu i produkcji mebli i dygestoriów naleŝy uŝyć odpowiednich silikonów oraz fug epoksydowych posiadających odpowiednie atesty higieniczne 5

6 Wszystkie elementy umeblowania i dygestoria wyposaŝone w gniazda oraz urządzenia elektryczne muszą być zgodne z normą PN IEC , a w szczególności posiadać zabezpieczenia przed poraŝeniem w wyniku dotyku bezpośredniego. Boczne krawędzie półek muszą licować z płaszczyzną zewnętrzną kolumny przystawki. Boczne płaszczyzny wsporników półek muszą licować z płaszczyzną wewnętrzna i zewnętrzną kolumny przystawki z dokładnością +/- 3 mm. Kolumny przystawek muszą posiadać prowadnice do wsuwania osłon oddzielających naprzeciwległe stanowiska pracy w taki sposób, aby media były dostępne tylko z jednej strony, z moŝliwością zmiany dostępu stron do mediów. Osprzęt elektryczny montowany od wewnętrznej strony boków przystawek, w stalowych panelach instalacyjnych osłonach o szerokości minimum 10 cm, montowanych bez uŝycia śrub, osłony wsuwane od góry. Osprzęt elektryczny nie moŝe odstawać od powierzchni panelu więcej niŝ 5,5 cm. W przypadku przystawek bez mediów musza one umoŝliwiać zainstalowanie w przyszłości paneli instalacyjnych z osprzętem elektrycznym (w miejsce osłon). Boki przystawek nie mogą posiadać w swych kolumnach widocznych elementów złącznych (to znaczy śrub, wkrętów, nitów itp.), nie dotyczy to łączników do stelaŝy i mocowania blaciku przystawki, jeŝeli są umieszczone poniŝej blatu i od wewnętrznej strony. Otwory w osłonach kolumn przystawek, przez które przechodzą przewody elektryczne, muszą być zabezpieczone w taki sposób, aby zabezpieczyć przewody przed uszkodzeniem (przetarciem). Kolumny przystawek zamknięte od góry metalowym kapslem. Otwarte końce kształtowników stelaŝy naleŝy zaślepić wkładkami z tworzywa sztucznego Element łączący dwie kolumny przystawki na wysokości blatu roboczego blacik musi być niezaleŝny od blatu roboczego stołu i musi być usytuowany na wysokości blatu roboczego Stalowe osłony - panele instalacyjne w pionowych kolumnach przystawek muszą być montowane w sposób umoŝliwiający zmianę wyposaŝenia kolumny (np. zwiększenie liczby gniazd elektrycznych, montaŝ dodatkowych wyłączników, montaŝ gniazd elektrycznych od zewnętrznej strony kolumny, itp.) bez potrzeby demontaŝu całego zestawu laboratoryjnego (dopuszcza się tylko zdejmowanie półek). Przystawki muszą posiadać zabezpieczenie przeciwporaŝeniowe (wyłącznik nadprądowy) i wszystkie elementy metalowe połączone przewodem wyrównawczym. Kolumny przystawek muszą umoŝliwiać wprowadzenie od góry dodatkowych przewodów instalacyjnych (np. elektrycznych lub komputerowych) lub rur instalacyjnych (np. dostarczających wodę destylowaną, wodę chłodzącą, gazy, itp.); efektywny przekrój wewnętrzny kolumny przystawki musi być nie mniejszy niŝ 4,5 cm x 10 cm. poszczególne elementy stelaŝy łączone w sposób niewidoczny dla uŝytkownika od strony zewnętrznej, stelaŝe zbudowane w taki sposób, aby blaty były podparte na całym obwodzie; Dla zabudowanego urządzenia wykonawca jest zobowiązany dostarczyć dokumentację dopuszczenia do uŝytkowania - jeŝeli jest wymagana.. Koszt opłat za czynności jednostek dozoru technicznego nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną. 6. Kontrola jakości robót Kontrola jakości polega na sprawdzeniu zgodności wykonania robot z projektem, specyfikacja techniczną i przywołanymi w niej normami. Przed przystąpieniem do montaŝu wykonawca jest zobowiązany do przedłoŝenia inwestorowi wszystkich dokumentów (atestów, certyfikatów, protokołów badań) dokumentujących, Ŝe dostarczany element wyposaŝenia laboratoriów jest zgodny z wymogami przedstawionymi w projekcie i niniejszej specyfikacji Roboty podlegają odbiorowi. Warunkiem pozytywnego odbioru jest przeprowadzenie uruchomienia (rozruchu) wszystkich urządzeń. Dygestoria: włączenie do wszystkich instalacji (woda, kanalizacja, gaz, elektryczne, wentylacja), sprawdzenie działania i przeprowadzenie wymaganych prób i pomiarów. Sterylizatory i pistolet: podłączenie do instalacji (wod-kan, elektrycznych), uruchomienie, wykonanie pomiarów w czasie pracy. Zestawy mebli laboratoryjnych: sprawdzenie działania wszystkich podłączonych mediów (woda, kanalizacja, gaz, elektryczne), sprawdzenie wypoziomowania blatów, zabezpieczeń elementów metalowych, zabezpieczeń instalacji elektrycznych, wykonanie pomiarów. 7. Obmiar robót 6

7 Jednostka obmiaru - zgodnie z zawartą umową. 8. Odbiór robót Wszystkie roboty objęte podlegają zasadom odbioru STWiOR 19. Podstawa płatności Płaci się za roboty wykonane i odebrane na podstawie zapisów ujętych w STWiOR i obowiązujących przepisach, zgodnie z zasadami przyjętymi w umowie między Wykonawcą i Inwestorem Przepisy związane 1) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie wymiarów i sprawdzanie jakości powierzchni 2) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie nasiąkliwości wodnej, porowatości otwartej, gęstości względnej pozornej oraz gęstości całkowitej 3) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie wytrzymałości na zginanie i siły łamiącej 4) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie odporności na uderzenie metodą pomiaru współczynnika odbicia 5) PN-EN ISO :1998 Płytki i płyty ceramiczne -- Oznaczanie cieplnej rozszerzalności liniowej 6) PN-EN ISO :1998 Płytki i płyty ceramiczne -- Oznaczanie odporności na szok termiczny 7) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie rozszerzalności wodnej 8) PN-EN ISO :1999/Ap1:2003 Płytki i płyty ceramiczne -- Oznaczanie rozszerzalności wodnej 9) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie mrozoodporności 10) PN-EN ISO :1999 Płytki i płyty ceramiczne -- Oznaczanie odporności chemicznej 11) PN-EN ISO :1999/Ap1:2003 Płytki i płyty ceramiczne -- Oznaczanie odporności chemicznej 12) PN-EN ISO :1999Płytki i płyty ceramiczne -- Oznaczanie odporności na plamienie 13) PN-EN :2006 Wyciągi laboratoryjne -- Część 1: Słownictwo 14) PN-EN :2006 Dygestoria -- Część 2: Wymagania bezpieczeństwa i zdolność działania (oryg.) 15) PN-EN :2006Wyciągi laboratoryjne -- Część 2: Wymagania bezpieczeństwa i sprawności działania 16) PN-EN :2006 Dygestoria -- Część 3: Rodzaje metod badań ( 17) PN-EN 13150:2004Stoły robocze dla laboratoriów -- Wymiary, wymagania bezpieczeństwa i metody badań 18) PN-EN 14056:2005 Meble laboratoryjne -- Zalecania dotyczące projektowania i instalowania 19) PN-HD :2007 Instalacje elektryczne niskiego napięcia -- Część 4-41: Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przeciwporaŝeniowa 20) PN-EN ISO 8785:2000 Specyfikacje geometrii wyrobów -- Skazy powierzchni -- Terminy, definicje i parametry 7

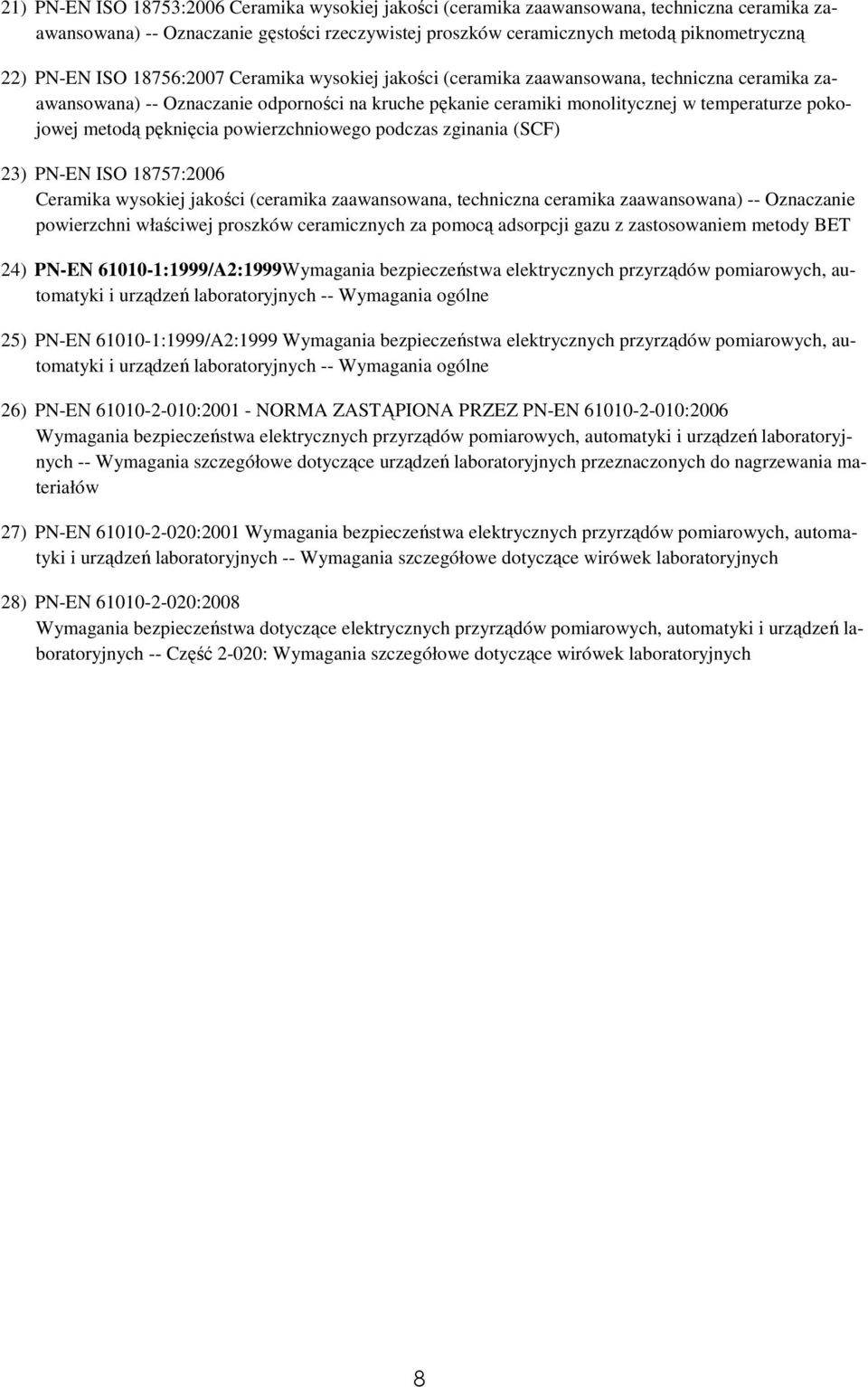

8 21) PN-EN ISO 18753:2006 Ceramika wysokiej jakości (ceramika zaawansowana, techniczna ceramika zaawansowana) -- Oznaczanie gęstości rzeczywistej proszków ceramicznych metodą piknometryczną 22) PN-EN ISO 18756:2007 Ceramika wysokiej jakości (ceramika zaawansowana, techniczna ceramika zaawansowana) -- Oznaczanie odporności na kruche pękanie ceramiki monolitycznej w temperaturze pokojowej metodą pęknięcia powierzchniowego podczas zginania (SCF) 23) PN-EN ISO 18757:2006 Ceramika wysokiej jakości (ceramika zaawansowana, techniczna ceramika zaawansowana) -- Oznaczanie powierzchni właściwej proszków ceramicznych za pomocą adsorpcji gazu z zastosowaniem metody BET 24) PN-EN :1999/A2:1999Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Wymagania ogólne 25) PN-EN :1999/A2:1999 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Wymagania ogólne 26) PN-EN : NORMA ZASTĄPIONA PRZEZ PN-EN :2006 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Wymagania szczegółowe dotyczące urządzeń laboratoryjnych przeznaczonych do nagrzewania materiałów 27) PN-EN :2001 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Wymagania szczegółowe dotyczące wirówek laboratoryjnych 28) PN-EN :2008 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Część 2-020: Wymagania szczegółowe dotyczące wirówek laboratoryjnych 8
