1 C.A 6117 C.A 6116N C.A 6113 Wielofunkcyjny tester instalacji Bezpieczeństwo instalacji zagwarantowane skutecznością działania jednego urządzenia. Sprawdzanie zgodne z normami międzynarodowymi: IEC , NF C , VDE 100, FD C Niezawodne i proste podłączenie dzięki pomocy kontekstowej dla każdej funkcji obejmującej wszystkie schematy podłączenia Przystosowania do każdego typu układu uziemienia (TT, TN, IT) Test DDR AC, A, F, B, B+, EV Zintegrowana tabela bezpieczników do szybkiego odczytu wyników na urządzeniu Akumulator litowo-jonowy zapewniający długi czas działania Pomiary: napięcie, natężenie przez cęgi, moc, kształt fali i harmoniczne Pomiar spadku napięcia dla prawidłowego doboru średnic przewodników Pomiar pętli z rozdzielczością 1 mω Pamięć 3 poziomowa 600 V CAT III

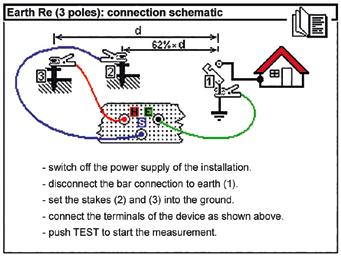

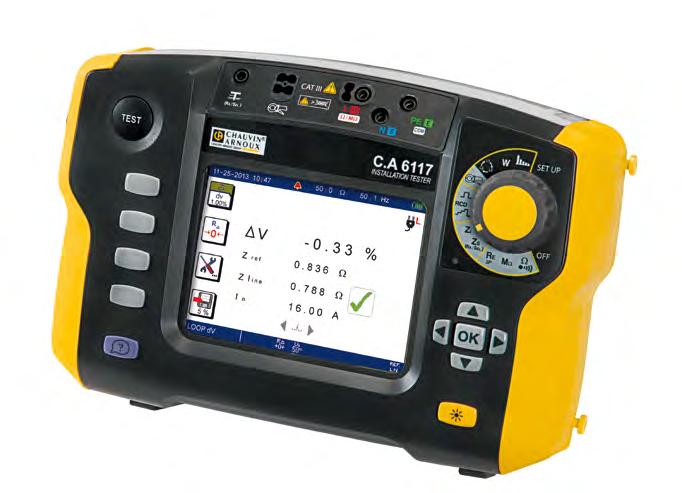

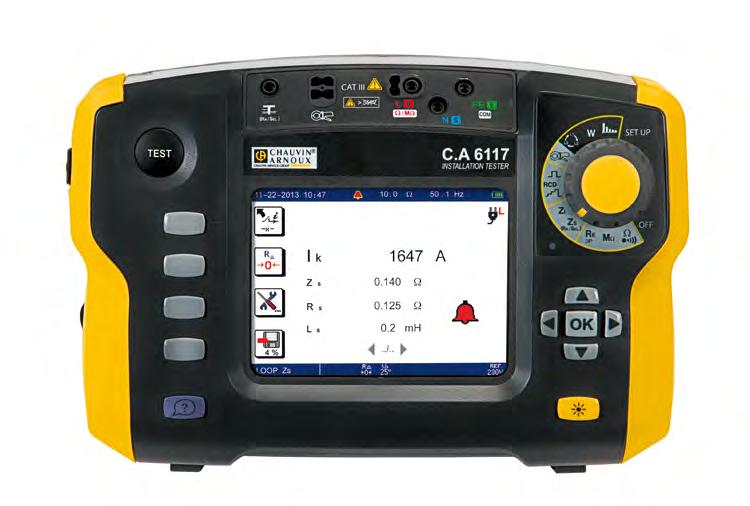

2 Ergonomia W wytrzymałych, kompaktowych i lekkich, testerach C.A 6113, C.A 6116N i C.A 6117 zastosowano dopracowane wzornictwo umożliwiające szybką i skuteczną obsługę. Duży kolorowy ekran graficzny z podświetleniem oferuje doskonałą czytelność. Przełącznik obrotowy na panelu przednim urządzenia umożliwia szybki dostęp do wszystkich funkcji. Różne sygnały dźwiękowe i symbole umożliwiają szybką interpretację wyników zależnie od zastosowanej normy. Podłączanie uproszczono dzięki oznaczonym stykom wejściowym. Pasek na szyję umożliwia obsługę bez użycia rąk. Uproszczone podłączanie dzięki wyraźnym oznaczeniom kolorowym na stykach Złącze zoptymalizowane, styk wspólny Ω / Ω * Kolorowy ekran wysokiej rozdzielczości* Przełącznik bezpośredniego dostępu do pomiarów Przyciski nawigacji Podświetlenie SKUTECZNA POOC KONTEKSTOWA GWARANTUJĄCA BEZPIEC ZEŃSTWO PRZEŁĄCZNIK Testery wyposażono w pomoc kontekstową, prostą i szczegółową. Nadają się zarówno dla specjalistów, jak i użytkowników z mniejszym doświadczeniem. Każdy pomiar uzupełnia dedykowana pomoc, obejmująca instrukcję podłączania i pomoc w interpretacji wyników. Aby poprawić bezpieczeństwo, w przypadku nieprawidłowego podłączenia lub w razie obecności niebezpiecznego napięcia, urządzenie wyświetla komunikat błędu ostrzegający użytkownika. Prąd i prąd upływowy Test wyłącznika różnicowoprądowego Test DDR typu AC, A, F, B, B+ i EV Harmoniczne oc Kolejność faz Napięcie Częstotliwość Dla każdej funkcji Impedancja pętli i PFC Impedancja linii i PSCC Spadek napięcia Uziemienie zasilane Uziemienie selektywne zasilane Uziemienie 3P Ciągłość Izolacja Kompensacja przewodów * C.A 6116N / C.A

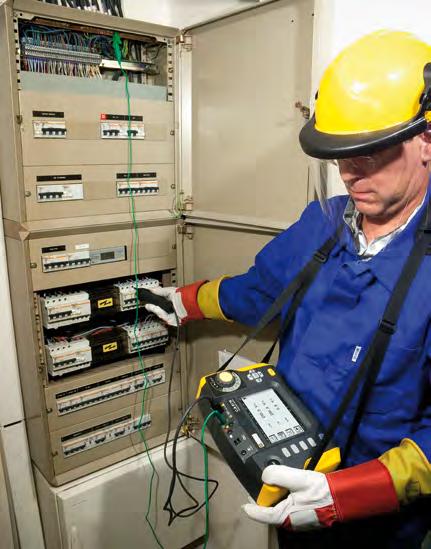

3 W instalacjach domowych, sektora usługowego lub przemysłowego, nowe wielofunkcyjne testery instalacji pozwalają sprawdzić zgodność instalacji elektrycznej z obowiązującymi normami. Sprawdzenie jest obowiązkowe, aby uzyskać, bez względu na rodzaj testowanego budynku (dom, budynek użyteczności publicznej, przemysł itd.), gwarancję instalacji nie stwarzającej żadnego ryzyka. Nadaje się idealnie dla elektryków i instytucji kontrolujących: początkowa testy elektryczne nowej instalacji testy elektryczne po remoncie testy okresowe instalacji interwencje na instalacji i jej naprawy Wszystkie pomiary zalecane normami europejskimi dla instalacji elektrycznych można wykonać z łatwością i bez ryzyka popełnienia błędów. Dodatkowo, testery C.A 6113, C.A 6116N i C.A 6117 są zgodne z przepisami międzynarodowymi EN/IEC 61557, które wymagają do każdego pomiaru testowego instalacji użycia urządzeń o najwyższych osiągach. Funkcje C.A 6113 C.A 6116N C.A 6117 Napięcie/Częstotliwość Rezystancja/Ciągłość Izolacja Uziemienie 3P Impedancja pętli (L-PE) Impedancja linii (L-N) Tabela bezpieczników - - RCD delta-t RCD delta-i Zarządzanie RCD standardowe lub selektywne AC, A lub F Zarządzanie RCD typu B, B+ lub EV - - Natężenie: pomiar cęgami opt opt opt Pomiar spadku napięcia (%) - - Kolejność faz oc - Harmoniczne - Pamięć: 3 poziomy - Oprogramowanie ICT/DataView - Ekran LCD monochromatyczny - - Ekran LCD kolorowy - Zasilanie Ni-h Li-Ion Li-Ion Styki zoptymalizowane - Alarmy Pomoc online IEC V KAT III IEC

4 CIĄGŁOŚĆ Celem tego pomiaru jest sprawdzenie rezystancji przewodnika masy (PE), który zapewnia odpływ prądów zwarciowych do uziemienia. usi ona być mniejsza niż wartość progowa określona normą obowiązującą dla testowanej instalacji i wynosi najczęściej 2 Ω jak wskazano na górze ekranu. Zgodnie z wymaganiami normy, tester wykonuje pomiar z minimalnym natężeniem 200 ma i napięciem bez obciążenia od 4 do 24 V. Różne zastosowania RCD KOPENSACJA PRZEWODÓW L3 L1 L2 Aby rozwiązać problemy powiązane Zi Zs z rezystancją przewodów, tester mierzy Rrezystancję podłączonych V % 3P akcesoriów (przewody, końcówki stykowe, zaciski krokodylkowe itd.), a następnie odejmuje tę wartość od pomiarów przed ich wyświetleniem. Kompensację oporu przewodów pomiarowych można wykonać w trybie ciągłości, uziemienia 3P i pętli. Zwiększa to dokładność pomiaru przy małych wartościach. IZOLACJA Ten pomiar umożliwia sprawdzenie, czy opór izolacji jest większy niż wartość minimalna określona w normach dla instalacji (izolacja zmierzona między przewodami aktywnymi i między przewodem aktywnym a uziemieniem). Testery oferują 5 różnych napięć próbnych: 50 / 100 / 250 / 500 / 1000 V, umożliwiających dostosowanie do każdego typu instalacji (bardzo niskie napięcia, instalacje o małym natężeniu, instalacje domowe, przemysłowe). Prąd testowy jest zgodny z normą IEC Domyślnie, pomiar izolacji wykonuje się przy 500 V z alarmem przy 0,5 Ω. Dzięki podwójnemu wskazaniu, cyfrowemu i za pomocą wskaźnika ze skalą logarytmiczną, użytkownik może szybko wyświetlić szacunkową wartość wyniku w czasie trwania % testu. Automatyczne wykrywanie napięcia oraz automatyczne wyładowanie po teście zapewniają bezpieczeństwo użytkownika. POIAR UZIEIENIA 3P Dobre uziemienie zapewnia bezpieczeństwo osób oraz ochronę mienia i instalacji w przypadku uderzenia pioruna lub prądów zwarciowych. Uziemienie wymaga zawsze podłączenia do zabezpieczenia. Istnieją liczne rozwiązania umożliwiające pomiar uziemienia, a wybór metody może być mniej lub bardziej słuszny w zależności od: typu obwodu uziemienia, typ instalacji (domowa, przemysłowa, w środowisku miejskim, wiejskim itd.), możliwości wyłączenia zasilania. Pomiar uziemienia 3 biegunowego z wykorzystaniem 2 palików pomocniczych (lub metody 62 %) jest pomiarem uziemienia referencyjnego pozwalającym uzyskać dokładną wartość oporu uziemienia. Dzięki wykonaniu pomiaru bez napięcia, jest jedynym sposobem pomiaru uziemienia dla instalacji, których nie podłączono jeszcze do sieci zasiłowej energii elektrycznej lub które już nie są podłączone. Po podłączeniu kabli, realizacja pomiaru jest jedną z najłatwiejszych. Wystarczy ustawić przełącznik obrotowy w położeniu RE 3P, nacisnąć test i odczytać wynik. Użytkownika może wybrać swój tryb testu: szybki lub zaawansowany. W trybie zaawansowanym, wartość rezystancji palików pomocniczych, RS i RH, jest również mierzona

5 POIAR UZIEIENIA Z ZASILANIE Ra (1P) Odpowiadający pomiarowi uziemienia 3P, pomiar uziemienia z zasilaniem zapewnia dużą oszczędność czasu: nie wymaga odłączania listwy uziemienia i wymaga użycia tylko jednego palika pomocniczego. Dodatkowo, ta metoda gwarantuje bezpieczeństwo mienia oraz osób mających kontakt z instalacją elektryczną ponieważ uziemienie nie jest odłączane. Palik 1P należy umieścić poza strefą oddziaływania mierzonego uziemienia. Dostępne są dwa tryby: - Pomiar bez odłączania z małym natężeniem (6,9 lub 12 ma) dla instalacji zabezpieczonych wyłącznikiem różnicowoprądowym 30 ma, - Pomiar z dużym natężeniem (lub TRIP) zapewniający większą dokładność pomiaru. Umożliwia wyliczenie napięcia zakłóceniowego w przypadku zwarcia faza-uziemienie Ufk zgodnie z definicją zawartą w normie SEV3755. ałe natężenie RA i duże natężenie ZA POIAR SELEKTYWNY UZIEIENIA Z ZASILANIE Ra sel z użyciem cęgów W przypadku uziemienia składającego się z kilku obwodów uziemienia w układzie równoległym (instalacja typu TN), istnieje możliwość wykorzystania amperomierza cęgowego (dostępny w opcji) jako uzupełnienie pomiaru uziemienia z zasilaniem. Ta funkcja pomiaru selektywnego uziemienia z zasilaniem pozwala wybrać jeden z obwodów uziemienia spośród pozostałych w układzie równoległym i zmierzyć dokładną wartość bez odłączania pozostałych obwodów sieci. Aby zagwarantować dużą dokładność pomiaru, pomiar Ra sel jest dostępny tylko w trybie pomiaru z dużym natężeniem (tryb TRIP) W tym pomiarze nie można zmieniać natężenia testowego. IPEDANCJA PĘTLI Zs Pomiar Zs przedstawia impedancję pętli faza-uziemienie (L-PE). Ten pomiar umożliwia: - łatwo i szybko uzyskać przybliżoną wartość uziemienia bez montażu palików w instalacjach typu TT - obliczenie prądu zwarciowego i określenie wartości zabezpieczenia instalacji dla instalacji typu TN. Ten pomiar nie jest możliwy w przypadku instalacji typu IT z powodu dużej impedancji uziemienia transformatora zasilającego i izolacji całkowitej względem uziemienia. Domyślnie, pomiar pętli Zs jest pomiarem bez załączenia wyłącznika różnicowoprądowego 30 ma (prąd testowy = 12 ma) z progiem alarmu 100 Ω. Dodatkowo, położenie Zs przełącznika ma również funkcję pomiaru uziemienia z zasilaniem Ra i Ra Sel.), dzięki automatycznemu wykrywaniu palika pomocniczego S i amperomierza cęgowego. Aby poprawić bezpieczeństwo, w przypadku nieprawidłowego podłączenia lub obecności niebezpiecznego napięcia, urządzenie wyświetla komunikat błędu, aby ostrzec użytkownika. IPEDANCJA LINII Zi i SPADEK NAPIĘCIA Pomiar Zi przedstawia impedancję pętli Faza-Zero (L-N) lub pętli między fazami (L-L) i pozwala wyliczyć prąd zwarciowy lub sprawdzić układy zabezpieczające w instalacji (bezpiecznik lub wyłącznik). Ten pomiar odbywa się w trybie dużego natężenia (tryb TRIP), aby zapewnić dobrą dokładność pomiaru. Podłączenie można wykonać za pomocą przewodu potrójnego/sieciowego lub za pomocą oddzielnych przewodów do pomiarów w szafach elektrycznych. Pomiar spadku napięcia w kablu lub przewodzie jest możliwy. Pozwala określić, czy przekrój przewodu jest wystarczający dla danej instalacji. Wynik tego pomiaru ΔV jest wyświetlany w %, a gdy wartość jest większa niż 5 % lub niż zaprogramowana wartość, należy przeliczyć wielkości dla okablowania instalacji

6 TEST WYŁĄCZNIKA RÓŻNICOWOPRĄDOWEGO TYPU AC, A, F, B, B+, EV Dostępne są 3 rodzaje testu: - test w trybie impulsowym: pomiar czasu wyłączenia L1 - test w trybie narastającym: pomiar czasu wyłączenie L3 i L2wartości dokładnej prądu wyłączenia. - test bez wyłączenia: sprawdzenie, czy wyłącznik nie wyłącza, gdy prąd upływowy jest mniejszy niż próg wyłączenia IΔn/2. Test wyłączników różnicowoprądowych pozwala również wyliczyć napięcie zakłóceniowe Uf, takie jak: Uf = Zs x IΔn Aby wykonać ten test w trybie narastającym, przełącznik ustawia się w położeniu IΔN. W trybie impulsowym, przełącznik ustawia się w położeniu Δt. Istnieje możliwość ustawienia różnych charakterystyk do wykonania % tego pomiaru: Zi Zs - wartość testowanego wyłącznika - typ wyłącznika: STD (standardowy), S lub G (modele R V % 3P testowane tylko dla prądu 2 IΔN), AC, A i B. - kształt sygnału testu: AC, impulsowy lub stały - włączanie/wyłączanie sygnału dźwiękowego napięcia w trybie narastającym - włączanie/wyłączanie alarmów w trybie impulsowym L1 RCD L3 L2 POIAR PRĄDU LINII I UPŁYWOWEGO RCD Testery umożliwiają pomiar bardzo małych prądów takich, jak prądy zwarciowe lub prądy upływowe oraz dużych prądów (rzędu kilkuset amperów). Ten pomiar wykonuje się z użyciem specjalnego amperomierza cęgowego dostępnego w opcji. % Zi Zs R 3P KOLEJNOŚĆ FAZ W sieciach trójfazowych, ten pomiar pozwala sprawdzić kolejność faz w sieci. Tester sprawdza częstotliwość 3 sygnałów, następni porównuje je, aby wykryć kolejność (kierunek bezpośredni lub pośredni). V % OC Pomiar bardzo przydatny w pierwszym etapie analizy jakości energii w instalacji, tryby pomiaru mocy są wbudowane w urządzenie. Pomiar mocy jest dostępny po ustawieniu przełącznika w położeniu W. Następnie można wyświetlić wykresy napięcia i natężenia. HARONICZNE Tester wykonuje pomiar harmonicznych do rzędu 50. i wyświetla ich widok. Wartości THD-F, THD-R i napięcia są wyświetlane równocześnie razem z nazwą wybranego pasma i amplitudy. W tym trybie, użytkownik może wybrać między analizą FFT dla napięcia lub natężenia, wyświetlaniem skali liniowej lub logarytmicznej

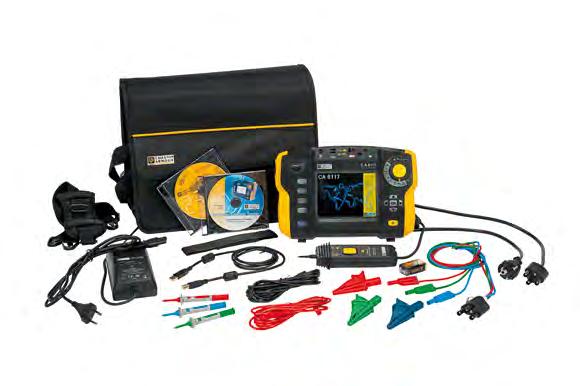

7 Oprogramowanie Zakresy dostawy i nr. katalogowe ICT Specjalne oprogramowanie dla testerów instalacji pozwala wykonać prostą i szybką analizę pomiarów zapisanych przez testery C.A 6116N i C.A Jest dostarczany standardowo i ma następujące funkcje: Pobieranie danych Ustawienia parametrów urządzenia Dostosowanie kampanii pomiarowej z przesłaniem jej do urządzenia Drukowanie raportów 1. poziomu DataView Wykonane pomiary można również przetwarzać w oprogramowaniu operacyjnym dla specjalistów i różnych urządzeń DataView. DataView rozpoznaje automatycznie urządzenie w trakcie jego podłączania do komputera PC i uruchamia odpowiednie menu. enu jest prezentowane w strukturze drzewa, oferuje użytkownikowi bezpośredni dostęp do danych zapisanych w urządzeniu, do jego konfiguracji itd. DataView oferuje różne modele predefiniowanych raportów umożliwiających szybki wydruk i zapewniających zgodność z obowiązującymi normami. Użytkownik może stworzyć swoje własne szablony, odpowiednio do potrzeb. Akcesoria Uchwyt na akumulator litowo-jonowy menu zawiera dane obecne w urządzeniu w postaci drzewa oraz wyraźnie opisane kampanie pomiarowe (klient, miejsce, typ pomiarów itd.) Zakres dostawy C.A 6116N i C.A 6117 Pilot zdalnego sterowania Zestaw uziemienia C.A 6116N EURO C.A 6117 EURO 1 tester z torbą do przenoszenia 1 zasilacz/ładowarka typu 2 1 pakiet akumulatora Li-Ion 1 przewód USB A/B 1,80 m z elementem ferrytowym 1 przewód potrójny - 3 przewody bezpieczne (czerwony, niebieski i zielony) 3 końcówki pomiarowe Ø 4 mm (czerwona, niebieska i zielona) 3 zaciski krokodylkowe (czerwony, niebieski i zielony) 2 przewody bezpieczne kątoweproste 3 m (czerwony i czarny) 1 przewód potrójny sieciowy Euro C.A 6113 EURO 1 tester dostarczony w torbie do przenoszenia z 1 zasilaczem sieciowym PA 30 W 1 przewód potrójny - 3 przewody bezpieczne (czerwony, niebieski, zielony) 3 końcówki pomiarowe Ø 4 mm (czerwona, niebieska, zielona) 3 zaciski krokodylkowe (czerwony, niebieski zielony) 2 przewody bezpieczne kątowe-proste (czerwony i czarny) o długości 3 m R = część zamienna / A = akcesoria P P przewód zasilający 2P Euro 1 czujnik zdalny 1 opaska na rękę 1 folia chroniąca przed zarysowaniem zamontowana na urządzeniu 1 pasek 4-punktowy do używania bez użycia rąk 1 program do eksportu danych ICT na płycie CD-RO 6 instrukcji obsługi na płycie CD (jedna na każdy język) 1 karta bezpieczeństwa w 20 językach P przewód potrójny sieciowy Euro 1 czujnik zdalny 1 folia chroniąca przed zarysowaniem zamontowana na urządzeniu 1 opaska na rękę 1 pasek 4-punktowy do używania bez użycia rąk 6 instrukcji obsługi na płycie CD 1 karta bezpieczeństwa w 20 językach C.A 6113 C.A 6116N C.A 6117 Akcesoria/części zamienne Nr. katalogowe - R Akumulator Li-Ion P R - Akumulator NiH 35 Wh P Pasek 4-punktowy do obsługi bez użycia rąk - model 2 P R - Zasilacz sieciowy PA 30 W P Końcówka pomiarowa czarna zapasowa do czujnika zdalnego P R Zasilacz/ładowarka typu 2 bez przewodu zasilającego (wymaga P ) P A A Zestaw uziemienia 15 m (czerwony/niebieski/zielony) P A A Zestaw uziemienia 1P 30 m czarny P A A Zestaw uziemienia 3P (50 m) P A A Zestaw uziemienia 3P (100 m) P A A Końcówka do pomiaru ciągłości P A A A Cęgi C177A (200 A) P A A Cęgi N77 (20 A) P A - Ładowarka DC/DC do gniazda zapalniczki HX0061 A R Przewód USB-A USB-B P A Wspornik ładowarki Li-Ion P Folia ochronna na ekran C.A 61 P Torba do przenoszenia nr 22 P Czujnik zdalny C.A 6116N P Przewód potrójny z oddzielnymi przewodnikami 2,5 m P końcówki pomiarowe Ø 4 mm (czerwona, niebieska i zielona) P zaciski krokodylkowe (czerwony, niebieski i zielony) P Przewód potrójny testowy z gniazdem sieciowym EURO P przewody bezpieczne kątowe-proste (czerwony i czarny) o długości 3 m P Opaska na rękę P A Oprogramowanie DataView P A - Cęgi C177 (20 A) P

8 Charakterystyka techniczna C.A 6113 C.A 6116N C.A 6117 CIĄGŁOŚĆ/REZYSTANCJA I nominalne / zakres / rozdzielczość I > 200 ma / 39,99 Ω / 0,01 Ω / ± (1,5 % pomiaru + 2 pkt.) 12 ma / 39,99 Ω i 399,9 Ω / 0,01 et 0,1 Ω / ±(1,5 % pomiaru + 5 pkt.) z sygnałem dźwiękowym 4 kω / 1 Ω / ±(1,5 % pomiaru + 5 pkt.) 40 kω kω / 10 Ω Ω / ±(1,5 % pomiaru + 2 pkt.) IZOLACJA Napięcie znamionowe Utestu: 50 /100 / 250 / 500 / 1000 VDC 0,01 Ω do 2 GΩ / 10 kω do 1 Ω / ±(5 % pomiaru + 3 pkt.) Prąd zwarciowy 3 ma UZIEIENIE UZIEIENIE 3P 0,50 Ω do 40 Ω / 0,01 Ω / ±(2 % pomiaru + 10 pkt.) 40 Ω do 15 kω / 0,1 Ω do 1 Ω / ±(2 % pomiaru + 2 pkt.) 15 kω do 40 kω / 10 Ω / ±(5 % pomiaru + 3 pkt.) Inne Pomiar rezystancji palików dodatkowych RH i RS (do 40 kω) Ufk Zgodność z SEV3569 UZIEIENIE 1P SELEKTYWNE 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω 0,1 Ω / ±(10 % pomiaru +10 pkt.) (ISel przez cęgi) IPEDANCJA PĘTLI (Zi (L-PE) i Zs (L-N lub L-L)) UZIEIENIE Z ZASILANIE 1P UZIEIENIE Z ZASILANIE Napięcie instalacji / częstotliwość. 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz Tryb dużego natężenia z wyłączeniem (TRIP) Zs (L-PE) i Zi (L-N lub L-L) Tryb bez wyłączania (NO TRIP) (tylko Zs (L-PE)) Prąd testowy maks.: 7,5 A (0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ±(10 % pomiaru + 20 pkt.) 0,5 Ω do 3,999 Ω / 0,001 Ω / (5 % pomiaru + 20 pkt.) 3,999 do 39,99 Ω / 0,01 Ω / ± (5 % pomiaru + 2 pkt.) 39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5 % pomiaru + 2 pkt.) Prąd testowy: 6 ma 9 ma 12 ma (do wyboru) 0,20 Ω do 0,99 Ω / 0,01 Ω / ±(15 % pomiaru + 10 pkt.) 1,00 do 1,99 Ω / 0,01 Ω / ±(15 % pomiaru + 3 pkt.) 2,00 do 39,99 Ω / 0,01Ω / ±(10 % pomiaru + 3 pkt.) 40,00 Ω do 399,9 Ω / 0,1 Ω / ±(5 % pomiaru + 2 pkt.) 400 do Ω / 1 Ω / ±(5 % pomiaru + 2 pkt.) Obliczenie prądu zwarciowego Ik (PFC (Zs)), I Sc PSCC (Zi) Prąd zakłóceniowy i zwarciowy: 0,1 A do 6 ka Wbudowana tabela bezpieczników - Tak Spadek napięcia ΔU% (Zi) - od -40 do +40 % Inne Pomiar składowych rezystywnych i indukcyjnych impedancji Zs i Zi POIARY RÓŻNICOWE TYPU AC, A i F Napięcie instalacji / częstotliwość. 90 V do 500 V / 15,8 Hz do 17,5 Hz i 45 Hz do 65 Hz IΔN 6*/10/30/100/300/500/650/1000 ma (90 V V) lub 6*/10/30/100/300/500 ma (280 V V) lub zmienne Test w trybie narastającym i impulsowym Test bez wyłączenia przy ½ I N Czas: 1000 ms lub 2000 ms Tryb narastający 0,2 do 0,5 x I N (Uf) / 0,3 x I N do 1,06 x I N co 3,3 % x I N Pomiar czasu wyłączenia: Zakres /rozdzielczość / dokładność 0,2 do 0,5 x I N (Uf) / 0,5 x I N / 2 x I N (selektywnie) / 5 x I N Impuls: 0 do 500 ms / 0,1 i 1 ms / 2ms, tryb narastający: 0 do 200 ms / 0,1 ms / 2 ms POIARY RÓŻNICOWE TYPU B, B+ i EV Napięcie instalacji / częstotliwość V do 280 V / 15,8 Hz do 17,5 Hz i 45 Hz do 65 Hz Test w trybie narastającym: I n - 6/10/30/100/300/500 ma lub zmienne ma Test w trybie narastającym - Od 0,2 x I N do 2,2 x I N Test w trybie impulsowym przy 2 x I n: I n Test w trybie impulsowym przy 4 x I n: I n INNE POIARY Natężenie przez cęgi C177/C177A (0,5 ma**) 5 ma do 19,99 A (C177) / 20 ma do 199,9 A (C177A) 5,0 ma do 199,9 A (C177A) Natężenie przez cęgi N77 (1 ma**) 5,0 ma do 19,99 A Napięcie 0 do 550 VAC/DC / DC i 15,8 do 500 Hz Częstotliwość 10 do 500 Hz Kolejność faz 20 do 500 VAC oc czynna - - 6/10/30/100/ 300 ma lub zmienne 250 ma 2,2 x 2 x I N 6/10/30/100 ma lub zmienne 125 ma 2,4 x 4 x I N od 0 do 110 kw w układzie jednofazowym - od 0 do 330 kw w układzie trójfazowym Równoczesne wyświetlanie kształtu fali dla napięcia i natężenia. Harmoniczne - Napięcie i natężenie/do rzędu 50 / THD-F / THD-R PODSTAWOWE DANE TECHNICZNE Wyświetlanie Duży ekran LCD monochromatyczny graficzny 5,7 z podświetleniem 320 x 240 punktów Duży ekran LCD kolorowy graficzny 5,7 LCD z podświetleniem 320 x 240 punktów Pamięć/Komunikacja - przez USB do transferu danych i tworzenia raportów Zasilanie: akumulator NiH 9,6 V znamionowe 4 Ah. Litowo-jonowy 10,8 V znamionowe 5,8 Ah Czas działania do 24 godzin do 30 godzin Wymiary/asa 280 x 190 x 128 mm / 2,2 kg Stopień ochrony IP 53 / IK04 EC IEC Bezpieczeństwo elektryczne IEC V KAT III 300 V KAT IV IEC Kod: Ed. 2-04/ Dokument nie stanowi oferty. *z wyjątkiem C.A ** jeżeli napięcie podłączono do urządzenia FRANCJI Chauvin Arnoux 190, rue Championnet PARIS Cedex 18 export@chauvin-arnoux.fr tel: fax:
