1 Miernik parametrów instalacji MPI NOWOŚĆ Artykuł - Rynek Elektryczny 02/2010 [1] Z początkiem 2010 roku firma SONEL S.A. wprowadza na rynek kolejny przyrząd wielofunkcyjny do pomiarów elektrycznych. Jest to przyrząd unikatowy, gdyż jako jedyny na rynku umożliwia wykonanie pomiarów rezystancji izolacji kabli energetycznych napięciem 2500V. Do tej pory mierniki wielofunkcyjne umożliwiały wykonanie pomiarów rezystancji izolacji napięciem tylko do 1000V. Oprócz pomiarów rezystancji izolacji, MPI 525 umożliwia wykonanie pomiarów impedancji pętli zwarcia, rezystancji uziemień, wyłączników różnicowoprądowych, ciągłości połączeń ochronnych i wyrównawczych prądem 200mA oraz sprawdzania kolejności faz. MPI-525 jest drugim po MPI-520 przyrządem wielofunkcyjnym w nowej, unikatowej obudowie z zastosowanymi wieloma ergonomicznymi rozwiązaniami. Przyrząd przystosowany jest do pracy w trudnych warunkach środowiskowych. Obudowa wykonana w stopniu ochrony IP54, jest wytrzymała na uszkodzenia mechaniczne oraz posiada pokrywę, która, ustawiana w kilku możliwych położeniach, nie tylko zabezpiecza przed uszkodzeniem, ale pozwala także na wygodne przenoszenie i Page 1 of 8

2 użytkowanie przyrządu w różnych pozycjach (rys.2). Rys. 2. Gdzie: 1. Pokrywa od spodu miernika 2. Pokrywa jako podpórka 3. Pokrywa w pozycji umożliwiającej wygodne użytkowanie miernika przenoszonego na szyi przy pomocy szelek Miernik, standardowo zasilany jest z firmowego pakietu akumulatorów, ale istnieje opcjonalna możliwość zasilania z czterech baterii R14. Do ładowania dedykowanego akumulatora przewidziana jest wbudowana ładowarka, ładowanie polega na podłączeniu zewnętrznego zasilacza bez konieczności wyciągania akumulatora z miernika. Użyty może być zasilacz sieciowy (110/230V), ale przewidziane jest również ładowanie z gniazda samochodowego 12V (opcjonalny przewód). Dzięki zasilaniu akumulatorowemu eksploatacja przyrządu jest tańsza. Miernik na bieżąco monitoruje stan naładowania baterii lub akumulatorów, a nie używany automatycznie się wyłącza (czas do samowyłączenia można ustawiać w menu konfiguracyjnym). Funkcje pomiarowe MPI-525 Pomiary parametrów pętli zwarcia. Przyrząd umożliwia dokonanie pomiaru impedancji pętli zwarcia w sieciach o dowolnych napięciach Page 2 of 8

3 znamionowych z zakresu V oraz o częstotliwościach Hz. Pomiar możliwy jest zarówno w obwodzie L-PE, L-N jak i L-L, w przypadku pomiaru w sieciach o napięciach znamionowych 115V/200V lub 230V/400V (220/380V) miernik automatycznie oblicza spodziewany prąd zwarcia, rozróżniając napięcie fazowe lub międzyfazowe. Na wyświetlaczu podawane są wyniki impedan-cji pętli zwarcia, prądu zwarcia, składowej rezystancyjnej, reaktancyjnej oraz napięcia i częstotliwości w chwili pomiaru. Standardowo badanie impedancji pętli zwarciowej wykonywane jest przy użyciu tzw. metody sztucznego zwarcia, polegającej na porównaniu napięcia na rozwartych zaciskach danego obiektu oraz podczas przepływu dużego prądu w moemncie podłączenia obciążenia rezystora zwanego zwarciowym, o znanej, małej wartości (rys. 3). Prąd sztucznego zwar-cia przepływający przez taki rezystor wynosi, w zależności od napięcia w sieci, kilkadziesiąt amperów (maksymalnie 44A), ale pomiar wykonywany jest w bardzo krótkim czasie (10ms). Takie rozwiązanie gwarantuje dużą dokładność pomiarów wyniki są wyświetlane z rozdzielczością 0,01Ω, zaś zakres pomiarowy wg normy IEC zawiera się w przedziale 0, Ω. Rys. 3. Zasada pomiaru pętli zwarciowej Problem pojawia się, gdy potrzebujemy zmierzyć wartość impedancji pętli zwarciowej w obwodach faza-przewód ochronny w obecności wyłącznika różnicowoprądowego. Z reguły pomiaru dużym prądem nie daje się przeprowadzić, gdyż w wyniku przepływu prądu w obwodzie L-PE następuje wyzwolenie zainstalowanego wyłącznika RCD w czasie krótszym, niż potrzebny byłby dla przeprowadzenia pomiaru. MPI-525 umożliwia pomiar impedancji pętli zwarcia w instalacjach zabezpieczonych wyłącznikami RCD bez obawy, że w trakcie pomiaru nastąpi wyzwolenie wyłącznika. Page 3 of 8

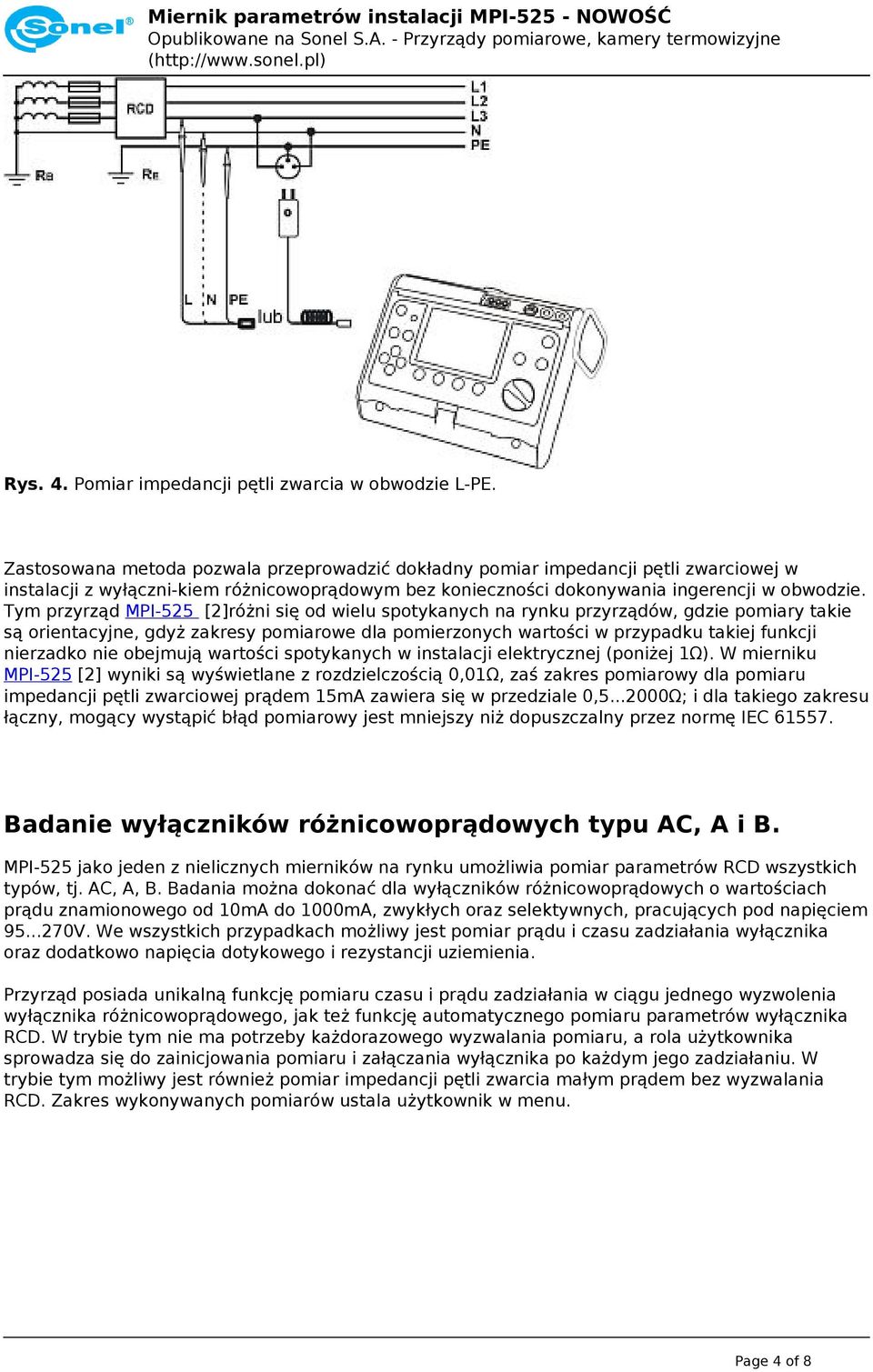

4 Rys. 4. Pomiar impedancji pętli zwarcia w obwodzie L-PE. Zastosowana metoda pozwala przeprowadzić dokładny pomiar impedancji pętli zwarciowej w instalacji z wyłączni-kiem różnicowoprądowym bez konieczności dokonywania ingerencji w obwodzie. Tym przyrząd MPI-525 [2]różni się od wielu spotykanych na rynku przyrządów, gdzie pomiary takie są orientacyjne, gdyż zakresy pomiarowe dla pomierzonych wartości w przypadku takiej funkcji nierzadko nie obejmują wartości spotykanych w instalacji elektrycznej (poniżej 1Ω). W mierniku MPI-525 [2] wyniki są wyświetlane z rozdzielczością 0,01Ω, zaś zakres pomiarowy dla pomiaru impedancji pętli zwarciowej prądem 15mA zawiera się w przedziale 0, Ω; i dla takiego zakresu łączny, mogący wystąpić błąd pomiarowy jest mniejszy niż dopuszczalny przez normę IEC Badanie wyłączników różnicowoprądowych typu AC, A i B. MPI-525 jako jeden z nielicznych mierników na rynku umożliwia pomiar parametrów RCD wszystkich typów, tj. AC, A, B. Badania można dokonać dla wyłączników różnicowoprądowych o wartościach prądu znamionowego od 10mA do 1000mA, zwykłych oraz selektywnych, pracujących pod napięciem V. We wszystkich przypadkach możliwy jest pomiar prądu i czasu zadziałania wyłącznika oraz dodatkowo napięcia dotykowego i rezystancji uziemienia. Przyrząd posiada unikalną funkcję pomiaru czasu i prądu zadziałania w ciągu jednego wyzwolenia wyłącznika różnicowoprądowego, jak też funkcję automatycznego pomiaru parametrów wyłącznika RCD. W trybie tym nie ma potrzeby każdorazowego wyzwalania pomiaru, a rola użytkownika sprowadza się do zainicjowania pomiaru i załączania wyłącznika po każdym jego zadziałaniu. W trybie tym możliwy jest również pomiar impedancji pętli zwarcia małym prądem bez wyzwalania RCD. Zakres wykonywanych pomiarów ustala użytkownik w menu. Page 4 of 8

5 Rys. 5. Pomiar instalacji wyposażonej w wyłącznik RCD za pomocą sond ostrzowych lub za pomocą sondy w postaci wtyczki Pomiar rezystancji izolacji. Kolejną funkcją przyrządu jest pomiar rezystancji izolacji. Pomiaru można dokonać jednym z napięć: 50, 100, 250, 500, 1000 i 2500V. Jak już wspomniano na wstępie, MPI-525 umożliwia pomiar rezystancji izolacji nie tylko urządzeń niskonapięciowych, ale również urządzeń pracujących przy wyższych napięciach (kable, transformatory). Przyrząd posiada wbudowany stoper i ma możliwość ustawienia trzech czasów prowadzenia i odczytu wyników pomiarów (z zakresu s), automatycznie oblicza dwa współczynniki absorpcji. Zakres pomiarowy wynosi do 10GΩ. Dużą zaletą, wpływającą na bezpieczeństwo użytkownika jest automatyczne rozładowanie mierzonego obiektu przez wewnętrzną rezystancję, po zakończeniu lub przerwaniu pomiaru. Rys. 6. Automatyczny pomiar rezystancji izolacji przewodów wielożyłowych. Page 5 of 8

6 Pomiary rezystancji izolacji przewodów 3-, 4-, i 5-żyłowych można wykonywać również w sposób automatyczny, wykorzystując opcjonalny adapter AutoISO-2500 (rys. 6). Jest to niewielka przystawka, której zadaniem jest automatyczne przełączanie kolejnych obwodów pomiarowych (L1-L2, L1-L3 itd.). Możliwy jest wówczas pomiar rezystancji izolacji między wszystkimi parami żył w przewodach trzy-, cztero-, i pięciożyłowych. Wszystkich niezbędnych przełączeń dokona sam przy-rząd współpracujący z adapterem. Po wykonaniu pomiarów przewód jest rozładowywany, a komplet wyników można zapisać do pamięci przyrządu. Rys. 7. Automatyczny pomiar rezystancji izolacji kabli ener-getycznych. Przykład pomiaru żyły L1 kabla, pozostyałe żyły są zwarte i uziemione. Przy pomocy adaptera AutoISO-2500 możliwe są również automatyczne pomiary kabli energetycznych. Pomiary przeprowadzane są wówczas inaczej niż dla przewodów. Mierzona jest każda żyła z pozostałymi zwartymi i uziemionymi. Wszelkich niezbędnych przełączeń dokona miernik i przystawka. Po pomiarach kabel jest rozładowywany a pomiary mogą być zapisane w pamięci. Pomiar rezystancji uziemienia. Pomiar rezystancji uziemienia odbywa się z wykorzystaniem metody technicznej. Miernik MPI-525 posiada wewnętrzny generator, dlatego do wykonania pomiaru nie jest konieczne zewnętrzne źródła napięcia, należy jednak użyć dwóch sond pomiarowych, dla wywołania przepływu prądu przez mierzone uziemienie. Należy pamiętać, aby badane uziemienie nie było połączone z innymi uziemieniami, ani z przewodem ochronnym przed wykonaniem pomiaru należy rozłączyć złącza kontrolne oraz połączenia wyrównawcze. Aby wyeliminować w maksymalny sposób zakłócenia od napięcia sieciowego, w mierniku można wybrać częstotliwość prądu, którym jest wykonywany pomiar. Page 6 of 8

7 Rys. 8. Pomiar rezystancji uziemienia. Pomiar ciągłości połączeń wyrównawczych i ochronnych. Przyrząd MPI-525 umożliwia niskonapięciowy pomiar małych rezystancji. Przed wykonaniem badania można przeprowadzić zerowanie rezystancji przewodów. Po tej operacji miernik zapamięta rezystancję przewodów pomiarowych i automatycznie będzie ją kompensował. Rezystancję można mierzyć małym prądem 10mA z sygnalizacją akustyczną lub prądem 200mA przepływającym w dwóch kierunkach (pomiar ciągłości przewodu ochronnego). Napięcie na otwartych zaciskach mieści się w granicach 4...7V (w zależności od stanu baterii lub akumulatorów). Rys.9. Niskonapięciowy pomiar rezystancji oraz ciągłości połączeń wyrównawczych. Sprawdzenie poprawności wykonania połączeń przewodu ochronnego. Za pomocą przyrządu można sprawdzić, czy napięcie pomiędzy elektrodą dotykową umieszczoną w mierniku, a przewodem ochronnym PE nie przekracza 50V. Funkcja ta jest dostępna podczas badania wyłączników różnicowoprądowych oraz pętli zwarcia w obwodzie L-PE. Wynik można odczytać z wyświetlacza po dotknięciu elektrody dotykowej i odczekaniu około 1 sekundy. Jeżeli napięcie na przewodzie ochronnym jest większe od 50V, na wyświetlaczu pojawi się napis PE (błąd w instalacji) i generowany jest ciągły sygnał dźwiękowy. W takim przypadku należy natychmiast przerwać pomiary i usunąć błąd w instalacji. Page 7 of 8

8 Powered by TCPDF ( Miernik parametrów instalacji MPI NOWOŚĆ Tester kolejności faz. MPI-525 posiada również wbudowany tester kolejności faz. Dla łatwego podłączenia do gniazd trójfazowych 16, 32 i 63-amperowych można zaopatrzyć się w specjalne adaptery serii AGT. Adaptery te mogą być wykorzystywane również do innych pomiarów pętli zwarciowej, wyłączników RDC lub rezystancji izolacji. Przyrząd posiada pamięć 990 kompletów wyników pomiarów (50000 pojedynczych wpisów), z możliwością przesłania ich do komputera PC przez łącze USB lub drogą radiową. Wyniki, przesłane do komputera, można wykorzystać do obróbki w pakiecie programów SONEL POMIARY ELEKTRYCZNE. Urządzenie jest dodatkowo wyposażone w zegar czasu rzeczywistego; każdy wynik zapisywany do pamięci zawiera dodatkowo datę i godzinę wykonania pomiaru. Standardowo przyrząd posiada bogate wyposażenie: komplet przewodów pomiarowych 1kV i 5kV, oryginalny prze-wód zakończony wtykiem sieciowym jednofazowym z przyciskami do wyzwalania pomiaru i wpisywania wyniku pomiaru do pamięci (adapter WS-03), przewód USB do komputera, dwie sondy 30 cm do wbijania w grunt, 2 szpule z przewodami (25 i 50m) do pomiaru uziemienia, akumulator, zasilacz do ładowania akumulatora, szelki. Wszystkie te akcesoria wraz z mierni-kiem znajdują się w solidnym i poręcznym futerale. Dodatkowe wyposażenie miernika stanowią: adapter AutoISO-2500, adaptery gniazd trójfazowych 16A, 32A lub 63A, ładowarka samochodowa, odbiornik radiowy, zacisk imadełkowy i sondy 80cm do pomiarów rezystancji uziemień, pakiet programów SONEL POMIARY ELEKTRYCZNE. Podobnie jak większość produkowanych przez SONEL S.A. przyrządów pomiarowych, również MPI-525 posiada trzyletnią gwarancję z możliwością przedłużenia do pięciu lat. Autor: mgr inż. Marcin Szkudniewski, mgr inż. Grzegorz Jasiński Adres URL źródła: Odnośniki: [1] rtykulmpi-525.pdf [2] Page 8 of 8
