Instrukcja obsługi Rev. 1.1

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi Rev. 1.1"

Transkrypt

1 Instrukcja obsługi 1

2 1. Opis ogólny Urządzenie Elite Plus jest elementem nowej serii skonstruowanej przez dostawcę do nowoczesnej pielęgnacji basenów. Urządzenie jest proste w obsłudze i umożliwia stałą kontrolę wartości ph i dozowanie dwóch produktów (korektora ph i koagulantu). Pompy perystaltyczne osiągają przepływ 1,5 l/h i ciśnienie do 1,5 bar. Proste w obsłudze urządzenie nie wymaga specjalnej konserwacji. Wyposażone jest w samoregulację i elektroniczną kontrolę elektrod. 2. Środki ostrożności podczas montażu UWAGA!!! Przed KAŻDĄ ingerencją na tablicy obsługi należy wyłączyć urządzenie z sieci NIEPRZESTRZEGANIE WSKAZÓWEK ZAWARTYCH W INSTRUKCJI MOŻE SPOWODOWAĆ SZKODY OSOBOWE I MATERIALNE WSKAZÓWKA DOTYCZĄCA UŻYTKOWANIA Urządzenie Elite Plus zainstalować w następujący sposób: - sprawdzić, czy napięcie jest zgodne z napięciem podanym na tabliczce znamionowej - pamiętać o tym, aby ciśnienie wynosiło poniżej 1,5 bar - sprawdzić, czy prawidłowo położona jest osłona tłoka - sprawdzić, czy w zbiorniku zanurzone jest właściwe przyłącze węża ssawnego (wąż PVC) i czy jest on podłączony do pompy (symbol na pokrywie). Po sprawdzeniu należy dokręcić nakrętkę - połączyć pompę z końcówką węża ciśnieniowego (symbol na pokrywie) a drugą końcówkę za pomocą zaworu wtryskowego połączyć z niecką Uwaga: aby wtłoczyć medium do pompy, przy pierwszym uruchomieniu i przy każdej zmianie kanistra należy przestawić włącznik na wymuszenie (Zwangsantrieb). 2

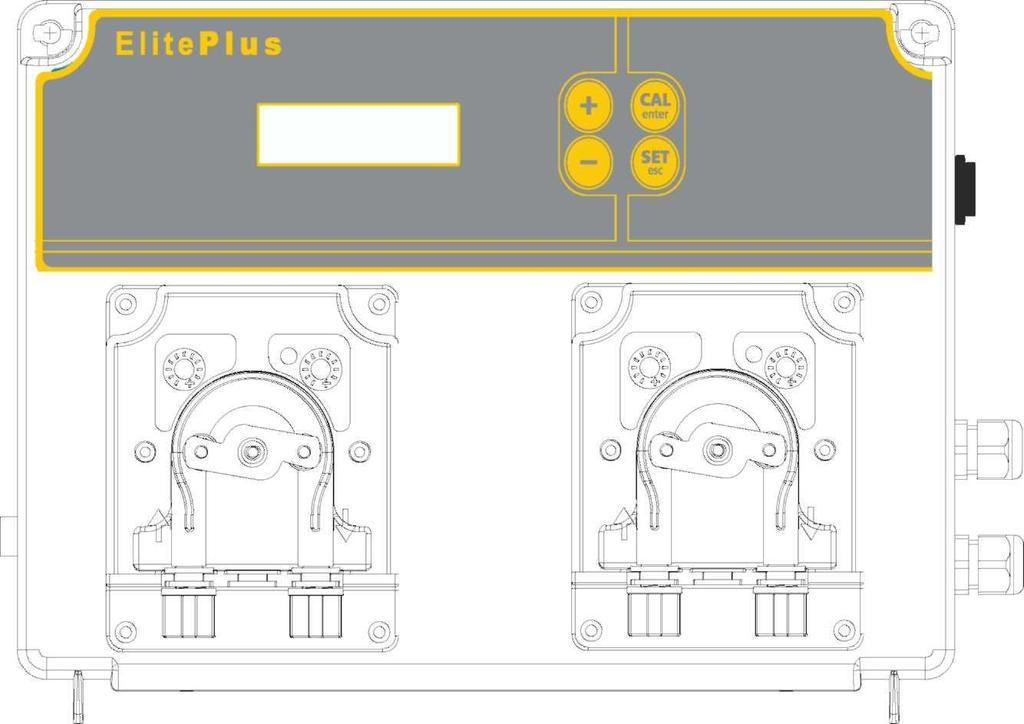

3 3. Identyfikacja elementów A LEGENDA A. Regulator Elite Plus B. Wąż ssawny z PVC Crystal 4x6 (4 m) x 2 C. Wąż ciśnieniowy z PE 4X6 (5 m) x 2 D. Elektroda ph, model SPH-1 E. Redukcja do zaworu wtryskowego x 2 F. Zawór samouszczelniający z FPM (3/8" GAS) x 2 G. Stopa ssawna (wąż PVC) x 2 H. Podkładka podwójna do mocowania PSS3 na wężu 2" ^=50 mm I. Podkładka podwójna do mocowania zaworu wtryskowego na wężu 2" ^=50 mm x 2 J. Uchwyt, model PSS3 (1/2" GAS) K. Wąż 3x7 L. Etykiety do naklejenia na pompie M. Komplet mocowań montażowych N. Komplet roztworów buforowych ph 4, ph 7, H 2 O O. Instrukcja obsługi 3

4 4. Dane techniczne Zasilanie: Vac 50/60 Hz 30 Watt Włącznik: na obudowie Pomiary wejściowe: ph, przez BNC zakres ph: 0-14,0 ph dokładność ph: +/- 0,1 ph Zakres temperatur: C (czujnik PT100) Wydajność pomp: ph, ph-, ph+: 1,5 l/h (wąż 6X10) 1,5 bar koagulant: 0,4 l/h (wąż 3X7), 1,5 l/h (wąż 6X10) 1,5 bar Czujnik pompy PH-, ph: 10 A 250 V (suchy kontakt) Czujnik alarmu: 10 A 250 V (suchy kontakt) Czujnik dla ph+, koagulantu: 10 A 250 V (suchy kontakt) Specjalne zasilanie pomp: 240 Vac 10 Watt Sygnał wejściowy: Vac Sonda stanu napełnienia: ph, koagulant Czujnik Elite Plus zamontować na pionowej ścianie, do której jest łatwy dostęp. Przykręcić czujnik Elite Plus (odstęp między otworami: 95 mm. Wielkość otworu 0 6). Przed jakąkolwiek ingerencją we wnętrzu urządzenia, upewnić się że włącznik ustawiony jest na 0. Po odkręceniu śrub na pokrywie urządzenia o ¼ obrotu można nią poruszać. 5. Wskazówki montażowe Maks. długość kabla 6m UWAGA 1 Maks. ciśnienie 1,5bar UWAGA 2 UWAGA 1: aby uniknąć usterek, w dużych pompach kabel musi przebiegać w innej strefie niż kabel zasilający. UWAGA 2: aby wydłużyć żywotność urządzenia, ciśnienie nie może przekroczyć 1,5 bar. 4

5 5.1 Przykład montażu Zbiornik wyrównawczy Filtr Wymiennik ciepła Pompa obiegowa Zbiornik wyrównawczy Filtr Wymiennik ciepła Pompa obiegowa Uwaga: Przewody między sondą a punktem wtrysku nie mogą przebiegać poniżej 60 cm. 5

6 6. Opis obiegów 1) Wejście pomiaru ph 2) Wejście sondy temperatury 3) Wejście sondy napełnienia dla ph-/ph 4) Wejście sondy napełnienia dla ph+/koagulantu 5) Wejście klawiatura 6) Przepływ (pompa obiegowa) 7) Czujnik dla ph-/ph, pompa zewnętrzna 8) Przekaźnik alarmów 9) Czujnik dla ph+/flocc, pompa zewnętrzna 10) Wejście zasilania 11) Włącznik 12) Bezpiecznik 13) Zasilanie dla pompy ph-/ph 14) Zasilanie dla pompy ph+/koagulant 6

7 7. Menu kalibracji 7.1 Kalibracja Najpierw należy włączyć funkcję. Po wejściu do menu Erweitert Cal) na wyświetlaczu pojawi się: Wyświetlacz menu kalibracji Ustawienia Aby wejść do menu, nacisnąć ENTER. Aby zmienić kalibrację, nacisnąć ENTER i klawisze + i -, Wybrać Full i potwierdzić ENTER. Aby zmienić kalibrację, nacisnąć ENTER i klawisze + i -. Wybrać Full i potwierdzić ENTER. Wyjść z menu i wrócić do normalnego trybu. 7

8 7.2 Kalibracja sondy ph Nalać wodę Wyjąć sondę z uchwytu Wypłukać sondę Zanurzyć sondę w roztworze ph 7 Przez 3 sek. naciskać klawisz CAL Aby zacząć kalibrację z roztworem ph 7, nacisnąć CAL Kalibracja trwa 1 min. Jakość sondy Wypłukać sondę Zanurzyć sondę w roztworze ph 7 Aby zacząć kalibrację z roztworem ph 7, nacisnąć CAL Kalibracja trwa 1 min. Jakość sondy Wypłukać sondę Włożyć sondę do uchwytu i nacisnąć CAL aby zakończyć kalibrację 8

9 8. Programowanie Aby wejść do menu, należy jednocześnie nacisnąć klawisze Cal i Set i przytrzymać przez 3 sekundy. Po zwolnieniu klawiszy pojawi się: Wyświetlacz język Ustawienia Naciskając Enter i klawisze + i można zmieniać język: FR, EN, IT, ES, DE W zależności od wyboru konfiguracji pojawi się różne menu: Konfiguracja A: ph-/ph+ Konfiguracja B: ph/flocc Więcej informacji w menu Erweitert Konfiguration Aby napełnić pompę ph-/ph, należy nacisnąć klawisz UP i przytrzymać przez 3 sekundy. Zwolnienie klawisza kończy napełnianie. Aby napełnić pompę ph+/flocc należy nacisnąć klawisz DOWN i przytrzymać przez 3 sekundy. Display pomiar ph Minus (konfiguracja A) Ustawienia Naciskając Enter wchodzimy do podmenu: nastawa czas OFA alarm rodzaj dozowania Naciskając Enter i klawisze + i zmieniamy wartość nastaw, która powinna znajdować się w zakresie 0 ph (nastawa ph Minus - 0,4 ph) Naciskając Enter i klawisze + i można ustawić czas OFA na OFF lub między 1 a 240 min. (patrz rozdział 9.5) Naciskając Enter i klawisze + i można ustawić alarm, który powinien leżeć w zakresie nastaw + 0,1 ph i 14 ph. Alarm wyświetli się na displayu Naciskając Enter i klawisze + i można zmienić rodzaj dozowania: PROP (patrz rozdział 9.1) ON/OFF (patrz rozdział 9.3) OFF (dozowanie inaktywowane) 9

10 Display pomiar ph Plus (konfiguracja A) Ustawienia Naciskając Enter wchodzimy do podmenu: nastawa czas OFA alarm rodzaj dozowania Naciskając Enter i klawisze + i zmieniamy wartość nastaw, która powinna znajdować się w zakresie 0 ph (nastawa ph Minus - 0,4 ph) Naciskając Enter i klawisze + i można ustawić czas OFA na OFF lub między 1 a 240 min. (patrz rozdział 9.5) Naciskając Enter i klawisze + i można ustawić alarm, który powinien leżeć w zakresie nastaw 0 ph i 0,1 ph. Alarm wyświetli się na displayu Naciskając Enter i klawisze + i można zmienić rodzaj dozowania: PROP (patrz rozdział 9.1) ON/OFF (patrz rozdział 9.1) OFF (dozowanie inaktywowane) Display pomiar ph (konfiguracja B) Ustawienia Naciskając Enter wchodzimy do podmenu: nastawa rodzaj dozowania czas OFA alarm rodzaj dozowania Naciskając Enter i klawisze + i zmieniamy wartość nastaw (0 14 ph) Naciskając Enter i klawisze + i można zmienić rodzaj nastaw: kwas roztwór alkaliczny Naciskając Enter i klawisze + i można ustawić czas OFA na OFF lub między 1 a 240 min. (patrz rozdział 9.5) Naciskając Enter i klawisze + i można ustawić alarm między 1 a 3 Naciskając Enter i klawisze + i można zmienić rodzaj dozowania: PROP (patrz rozdział 9.2) ON/OFF (patrz rozdział 9.4) OFF (dozowanie inaktywowane) 10

11 Display Flockungsmittel-Messung (Konfiguration B) Ustawienia Naciskając Enter wchodzimy do podmenu: wąż koncentracja pompa Naciskając Enter można zmienić rozmiary węży (3x7 lub 6x10 mm) i system automatycznie obliczy przepływ innym wężem, bez zmiany innych parametrów (fabrycznie zamontowany jest wąż 6x10) Wprowadzić wartość stężenia medium, które ma być dozowane: wężem 3x7 zakres między 1 i 4 cc/m 3, wężem 6x10 zakres między 1 i 15 cc/m 3 Wprowadzić wartość pompy cyrkulacyjnej. Wartość w zakresie 2 i 100 m 3 /h Display rozszerzone menu Ustawienia Naciskając Enter wchodzimy do podmenu: konfiguracja pomp temperatura przepływ kalibracja hasło Naciskając Enter można zmienić konfigurację pomp: Konfiguracja A: pierwsza pompa z lewej pełni funkcję ph-, a druga ph+. (ph-/ph+) Konfiguracja B: pierwsza pompa z lewej pełni funkcję ph, a druga koagulantu. (ph/flocc) Naciskając klawisz Enter i klawisze + i można ustawić temperaturę między 1 i 100 C. Jeśli sonda temperatury jest zamknięta, ten punkt menu nie będzie pokazany. System automatycznie kompensuje wartość wychwyconą przez sondę. Naciskając klawisz Enter i klawisze + i- można ustawić przepływ na OFF lub ON. Ten punkt menu aktywuje lub inaktywuje wejście Flow (patrz rozdział 10.0). Naciskając klawisz Enter i klawisze + i można aktywować kalibrację na OFF lub na ON (Full). Naciskając klawisz Enter można wprowadzić hasło dające dostęp do systemu. Klawiszem + zmieniamy liczbę a klawiszem przechodzimy do następnej. Aby potwierdzić nacisnąć Enter 11

12 Nacisnąć Esc aby wyjść z menu a ustawienia potwierdzić Enter Display rozszerzone menu Ustawienia Klawiszami + i można wybrać JA lub NEIN, tzn. czy chcemy zapisać ustawienia czy nie. Aby potwierdzić, nacisnąć Enter.. 12

13 DISPLAY Z SYSTEMEM W TRYBIE STANDBY Display Standby (konfiguracja A) Funkcje Display podzielony jest na 4 zakresy: jeśli zdarzy się alarm, pojawia się z lewej strony u góry. z lewej strony na dole pojawi się temperatura zmierzona przez PT100 lub wprowadzona ręcznie. z prawej strony na dole pojawi się wartość zmierzona przez sondę ph. Display Standby (konfiguracja B) 1 Funkcje Display podzielony jest na 4 zakresy: jeśli zdarzy się alarm, pojawia się z lewej strony u góry. z lewej strony na dole pojawi się temperatura zmierzona przez PT100 lub wprowadzona ręcznie. z prawej strony na dole pojawi się wartość zmierzona przez sondę ph. 2 3 *Jeśli Erweitert Fluss) = On i pompa stoi podczas dozowania koagulantu to w konsekwencji może dojść do blokady dozowania, jeśli pompa zostanie włączona, zacznie dozować obliczoną wcześniej dawkę cc. Klawisze szybkiego wybierania Naciskając przez 3 sekundy klawisz SET wchodzimy do menu szybkich ustawień: Display Set (konfiguracja A) Funkcje Display podzielony jest na 4 zakresy: jeśli zdarzy się alarm, pojawia się z lewej strony u góry. z lewej strony na dole pojawi się temperatura zmierzona przez PT100 lub wprowadzona ręcznie. z prawej strony na dole pojawi się wartość zmierzona przez sondę ph Display Set (konfiguracja B) Funkcje Display podzielony jest na 4 zakresy: jeśli zdarzy się alarm, pojawia się z lewej strony u góry. z lewej strony na dole pojawi się temperatura zmierzona przez PT100 lub wprowadzona ręcznie. z prawej strony na dole pojawi się wartość zmierzona przez sondę ph 13

14 9. Dozowanie Sterowanie pompami w zakresie ph odbywa się przez funkcję PWM. Proporcja ustalona jest na wartość ph = 0, Dozowanie ph-/ph+ Urządzenie umożliwia automatyczną kontrolę i zmianę pomiaru chemicznego ustawień ph- i ph+, przy czym dozowanie ustawione będzie na podstawie wartości ph-/ph+, które można ustawić proporcjonalnie w czasie. Po ustawieniu następujących parametrów uzyskujemy następujące dawki: > ph- = 8,10 ph > ph+ = 6,90 ph > proporcja = 0,80 ph Prop. Band Set ph-set Point Point ph+ Prop. Band Motore ph- Motore ph+ 14

15 9.2 Dozowanie ph-/ph+ Urządzenie umożliwia kontrolę i zmianę pomiaru chemicznego wartości ph, przy czym dozowanie ustawione będzie na podstawie wartości ph-/ph+, które można ustawić proporcjonalnie w czasie. Po ustawieniu następujących parametrów uzyskujemy następujące dawki: > ph = 7,20 ph > rodzaj środka = roztwór alkaliczny > proporcja = 0,80 ph Set Point ph Prop. Band Motore ph 9.3 Dozowanie ON/OFF ph-/ph+ Urządzenie umożliwia kontrolę i zmianę pomiaru chemicznego wartości ph, przy czym dozowanie ustawione będzie na podstawie wartości ph-/ph+, które można ustawić na ON/OFF. Po ustawieniu następujących parametrów uzyskujemy następujące dawki: > ph- = 8,10 ph > ph+ = 6,90 ph 15

16 9.4 Dozowanie ON/OFF ph Urządzenie umożliwia kontrolę i zmianę pomiaru chemicznego wartości ph, przy czym dozowanie ustawione będzie na podstawie wartości ph-/ph+, które można ustawić na ON/OFF. Po ustawieniu następujących parametrów uzyskujemy następujące dawki: > ph = 7,20 ph > Rodzaj medium = roztwór alkaliczny 9.5 Alarm dla nastawy ph Ustawienie alarmu powoduje utworzenie okna pracy. Po przekroczeniu dopuszczalnych wartości granicznych czujnik alarmu zamyka się i pozostaje zamknięty dopóki nie zostanie przywrócona wartość pomiarowa lub wciśnięty będzie klawisz Enter wyłączający alarm. Ustawienie czasu OFA (Over Feed Alarm) czasowo steruje nastawą dozowania ph-setpoints. Występują 2 rodzaje alarmów: pierwszy pojawia się na displayu przy 70% wprowadzonego czasu, czujnik zamyka się. drugi pojawia się na displayu przy 100% wprowadzonego czasu, czujnik zamyka się a silnik ph blokuje. 16

17 Klawiszem Enter usuwamy alarm i inicjalizujemy czas OFA ALR Set Point ph ALR Motore ALR Uwaga: funkcje w odniesieniu do ph-/ph+ są identyczne. 10. Aktywacje przepływ przez pompę obiegową. Wejście wysokiego napięcia Vac, system dozowania jest włączony. Wejście wysokiego napięcia na Off (pompa obiegowa jest wyłączona), system dozujący miganiem sygnalizuje FLOW. 11. Alarmy Lev ph- = alarm stanu napełnienia ph Lev ph+ = alarm stanu napełnienia ph Lev ph = alarm stanu napełnienia ph Lev Flocc = alarm stanu napełnienia dla koagulantu OFA ph = nie nastawiono w ustalonym czasie OFA* Banda ph = wyświetli się, gdy wartość znajduje się poza zakresem +/- *Przy 70% ustawionego czasu system pokazuje alarm i aktywuje czujnik alarmu, przy 100% blokuje on silnik. Klawiszem Enter usuwamy alarm. Naciśnięcie klawisza Enter podczas aktywnego alarmu inaktywuje odpowiedni czujnik, który wyświetla się tylko na displayu. 17

18 12. Ustawienia wartości sterowania Powrót do wartości i parametrów domyślnych: wyłączyć urządzenie wcisnąć jednocześnie klawisze + i -, przytrzymać i włączyć urządzenie aby przywrócić parametry domyślne, potwierdzić wybór Parametry fabryczne: konfiguracja = A (ph-/ph+) język = UK (Englisch) SetPoint ph- = 7,4 ph; OFF; Alr 8,4 ph; PROP SetPoint ph+ = 7,0 ph; OFF; Alr 6,0 ph; PROP temperatura = 25 C kalibracja = FULL wejście przepływu = OFF hasło = inaktywować 18

19 13. Potencjalne usterki i odpowiednie środki zaradcze USTERKA PRZYCZYNA POMOC Urządzenie stale pokazuje ph 7,00 Urządzenie stale pokazuje wysoką lub ciągle niestabilną wartość Niemożliwa kalibracja wartości ph 7 sygnał błędu na displayu jakość kalibracji sondy ph < 20% Niemożliwa kalibracja wartości ph 4 sygnał błędu na displayu jakość kalibracji sondy ph < 20% Elektroda wolno odpowiada Uszkodzony kabel i/lub przewód 1) Sprawdzić, czy nie ma spięć na kablu elektroda <-> urządzenie (między żyłami kabla a osłoną). 2) Sprawdzić, czy na łącznikach lub na urządzeniu nie wystąpiła wilgoć lub woda kondensacyjna. 3) Sprawdzić, czy między zaciskami 11 i 12 panuje opór 100 Ω Uszkodzony kabel elektrody Sprawdzić kabel Pęcherzyki powietrza w elektromembranie Zużyta elektroda Trzymać elektrodę w pozycji i lekko potrząsać, aby powstało więcej pęcherzyków. Uwaga: elektrodę montować pionowo lub z maksymalnym skosem pod max. kątem 45 Wymienić elektrodę Zbyt długi kabel lub zbyt blisko kabla elektrody: usterki Zmniejszyć odstęp między urządzeniem i sondą Zły roztwór buforowy Sprawdzić, czy użyto roztworu o wartości ph 7 Elektronicznym miernikiem sprawdzić wartość ph roztworu Użyć nowego roztworu o wartości ph 7 i powtórzyć kalibrację. Brudna porowata struktura sondy Sprawdzić czy porowata struktura sondy jest w dobrym stanie; wyczyścić elektrodę rozcieńczonym kwaśnym roztworem i wytrzeć miękką ściereczką Zużyta elektroda Wymienić elektrodę Zły roztwór buforowy Sprawdzić, czy użyto roztworu o wartości ph 4 Elektronicznym miernikiem sprawdzić wartość ph roztworu Użyć nowego roztworu o wartości ph 4 i powtórzyć kalibrację. Problem na zaworze Sprawdzić, czy elektrozawór nie jest uszkodzony elektrody oraz czy nie znajduje się poza wodą i nie wysechł. Ostatnią możliwością jest wyczyszczenie elektrody i zanurzenie jej na kilka godzin w wodzie. Zużyta elektroda Wymienić elektrodę Naładować elektrodę elektrostatycznie Podczas kalibracji NIE WYCIERAĆ ELEKTRODY ani ręcznikiem ani papierem; zostawić aż odcieknie 19

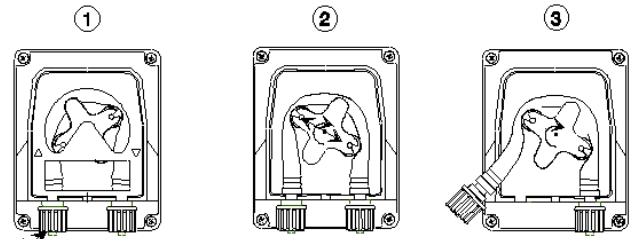

20 14. WYPOSAŻENIE Wymiana węża: Podnieść lewy klips i odkręcić pokrywę. Przekręcić rolkę w kierunku okrągłej strzałki na pozycję 10 i 20. Odkręcić lewy zacisk, odsunąć na zewnątrz i przekręcić rolkę w kierunku okrągłej strzałki, wyjąć wąż z prawego zacisku. Przekręcić rolkę w kierunku okrągłej strzałki na pozycję 10 i 20. Den linken Anschluss einsetzen und Włożyć lewy klips i ułożyć wąż wzdłuż szyny. Przekręcić uchwyt w kierunku okrągłej strzałki i jednocześnie włożyć wąż do głowicy pompy. Strzałka wskazuje kierunek cieczy. Biorąc pod uwagę kierunek strzałek ( ), nałożyć kołpak ochronny pompy i mocno go docisnąć aby dobrze osiadł. 20

21 15. Magazynowanie pompy po eksploatacji Przed odstawieniem urządzenia wyczyścić wąż przepompowując czystą wodę. Następnie przekręcić uchwyt w kierunku strzałki i ustawić go w pozycji 7 i 05. Obie czynności ułatwią potem ponowny rozruch urządzenia. 21

22 WSKAZÓWKI OSTRZEGAWCZE ZALECANE PRODUKTY: do obniżania wartości ph: produkt na bazie kwasu siarkowego (dostępny w handlu) do podwyższania wartości ph: produkt na bazie zasady lub kwasu PRODUKTY ODRADZANE: nie używać kwasu solnego O wszystkie inne produkty należy pytać instalatora WSKAZÓWKI DOTYCZĄCE UŻYWANIA SOND Z sondą należy obchodzić się BARDZO OSTROŻNIE. NIE NAPEŁNIAĆ SONDY NADMIERNĄ ILOŚCIĄ chemikaliów. Przechowywanie sondy: wyjąć sondę ph z uchwytu. Przechowywać ją w naczyniu napełnionym wodą wodociągową. Jeśli to konieczne, zamknąć uchwyt zatyczką wielkości 5 centów. Ponieważ elektroda ph jest szklana, należy obchodzić się z nią bardzo ostrożnie. Dział produkcji sprawdza wszystkie elektrody przed zapakowaniem. Naprawa elektrod nie podlega gwarancji. Gwarancja obejmuje tylko wady w działaniu, które wystąpią podczas pierwszej aktywacji. Opakowanie nie podlega gwarancji. Diagnozę stawiamy tylko wtedy, gdy elektroda odesłana będzie do nas w oryginalnym opakowaniu w naczyniu napełnionym wodą wodociągową. UWAŻAĆ NA OPARY 22
