DRAIN PLUS INSTRUKCJA OBSŁUGI
|
|
- Julia Markiewicz
- 6 lat temu
- Przeglądów:
Transkrypt
1 WATERSYSTEM SP. Z O.O. Data przyjęcia do archiwum: Instrukcja obsługi Data wydania: Wersja 1 Stron: 12 Podpis archiwizatora: DRAIN PLUS INSTRUKCJA OBSŁUGI 1
2 1 WPROWADZENIE 1.1 Systemy Drain Plus to wysokiej jakości produkt odpowiedni do wielu zastosowań wymagających dozowania w czasie. Prostota procesu programowania sprawia, że system ten jest łatwy w użyciu. Prosimy o uważne przeczytanie niniejszej instrukcji. Zwróć szczególną uwagę na ostrzeżenia i środki ostrożności. Zawsze postępuj zgodnie z dobrymi procedurami bezpieczeństwa, w tym z użyciem odpowiedniej odzieży, ochrony oczu i twarzy., Przed rozpoczęciem instalacji należy przeczytać niniejszą instrukcję i wybrać tryb pracy. 1.2 Co jest w pudełku? Zanim zaczniesz, sprawdź, czy twoje pudełko zawiera następujące elementy: A. Drain Plus B. PVC 4x6 mm (¼ "OD) rurka 4 m (12 stóp) C. Kotwica zatyczki + śruby D. Masa ceramiczna + filtr ssący E. Zawór zwrotny FPM (3/8" GAS) F. Adapter dla zaworu przeciwzwrotnego G. Uchwyt montażowy dla PSS3 φ = 50 mm (2 cale) H. Złącze iniekcyjne 1.3 Cechy techniczne Dostępne zasilanie: VAC Zużycie: 8 W Natężenie przepływu: 12 l / h (6,8 oz) Maksymalne przeciwciśnienie: 1,5 bar (22 PSI) Ochrona systemu: szczelna obudowa na Drain Plus jest wysoce odporny na wodę, a elektronika jest dodatkowo chroniona w obudowie. Wymiary: H 234 x W 162 x L 108 mm (H 9,2 "x W 6,4" x D 4,3 ") Waga: 1 kg (2,2 funta). 1.4 Ostrzeżenia Przeczytaj uważnie niniejszą instrukcję przed instalacją i przed uruchomieniem Drain Plus., Podczas korzystania z ustawień instalacji i programowania wskazanych w tej instrukcji., Dla wszystkich połączeń patrz schemat topograficzny obwodu sterującego podany w tej instrukcji. 1 OSTRZEŻENIE: Zawsze przestrzegaj koniecznych procedur bezpieczeństwa, w tym stosownej ochrony oczu, twarzy, rąk i odzieży. 1 OSTRZEŻENIE: Instalując lub wykonując konserwację tego sprzętu, należy zawsze odłączyć go od źródła zasilania. Wciąż staramy się ulepszać wszystkie produkty, dlatego też zastrzegamy sobie prawo do wprowadzania zmian w dowolnym momencie bez powiadomienia. Â Nieprzestrzeganie wskazówek podanych w tej instrukcji może spowodować obrażenia u ludzi lub uszkodzenia mienia, a także zagrozić lub uszkodzić sam sprzęt. 2

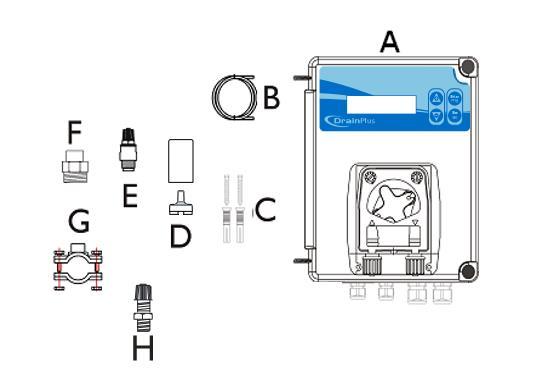

3 2 INSTALACJA I USTAWIENIE Przed przystąpieniem do instalacji sprawdź wszystkie obowiązujące instalacje i kody elektryczne. Pomoże to zapewnić, że system jest zainstalowany w bezpieczny i odpowiedni sposób. UWAGA: Nie montuj urządzenia w bezpośredniej ścieżce pary. Może to spowodować zwarcie i trwałe uszkodzenie urządzenia. OSTRZEŻENIE: Przed zainstalowaniem urządzenia i interweniowaniem w jakikolwiek sposób na dozowniku, upewnij się, że zasilanie jest odłączone. 2.1 Montaż systemu Zastosuj system panelu z dołączonymi wspornikami i śrubami Określ odpowiednie miejsce dla systemu Używając wspornika jako szablonu, zaznacz i wywierć otwory do przykręcenia systemu do ściany Wsuń kotwy w otwory Przykręć wspornik na miejscu (płaska strona przy ścianie z otworami na spodzie) z dostarczonym sprzętem 2.2 Kanalizacja W przypadku pompy obowiązują następujące etapy instalacji: Linia ssania - Zamontuj filtr stopki, aby umieścić go w zbiorniku chemicznym (patrz rysunek 2). Włóż rurkę PVC 4x6 mm (1/4 "OD) przez ceramiczną masę Podłącz rurkę PVC do kolczastego mocowania filtra z tworzywa sztucznego Przesuń masę ceramiczną, aby zabezpieczyć połączenie. Wsuń filtr i rurkę do pojemnika na chemikalia tak, aby sięgała dna. Podłącz drugą stronę rury do złączki ssącej pompy Okresowo należy oczyścić go z ewentualnych pozostałości. Linia dostawy - Podłączyć rurkę PCV do strony tłocznej pompy. Podłącz drugi koniec zaworu kranowego lub złączkę wtryskową. Uwzględniono następujące komponenty: - Zawór zwrotny kaczkowaty w FPM: Gwint: 3/8 "Standardowy Rozmiar wiertła: 14 mm (9/16") - Złączka iniekcyjna: Gwint: 1/8 "Standardowy Rozmiar wiertła: 8,5 mm (5/16") - Gwint adaptera: Standardowy męski 3/8 "Standard Female -1/2" 3
4 2.3 Podłączenie elektryczne 1) Podłącz kabel zasilający do zasilacza lub gniazda ( Vac) za pomocą odpowiedniej wtyczki. 2) Jest to kontakt suchy, działa po, przed lub po dozowaniu, służy do kontroli systemu zewnętrznego. 3) Można podłączyć sygnał zewnętrzny ( Vac) do złącza Flow, ten wlot jest podłączony do funkcji Flow, jeśli jest włączony (ON), umożliwia dozowanie, gdy obecny jest sygnał zewnętrzny. 4) Możesz podłączyć sondę poziomu (opcjonalnie) do złącza "Level". 2.4 Włącz system Gdy system jest włączony, zostaniesz zapytany o następujące ustawienia: 1. Język (możesz wybrać EN, IT, FR, DE, ES). 2. Ustawienia zegara 3. Jednostka (możesz wybrać ml lub oz). 2.4 Gruntowanie Trzymając prawy przełącznik w pozycji ON (I) (praca systemu), naciskaj przycisk UP (+) przez co najmniej 2 sekundy, aż pompa zacznie pracować z maksymalną prędkością, naciśnij ponownie, aby zatrzymać pompę. 2.5 Stan gotowości Gdy prawy przełącznik znajduje się w pozycji OFF (pozycja O), system znajduje się w trybie gotowości i programy nie działają. Ta funkcja jest potrzebna do konserwacji lub alarmu, bez wyłączania systemu. System musi być WŁĄCZONY (pozycja I) dla normalnej pracy w czasie. 4

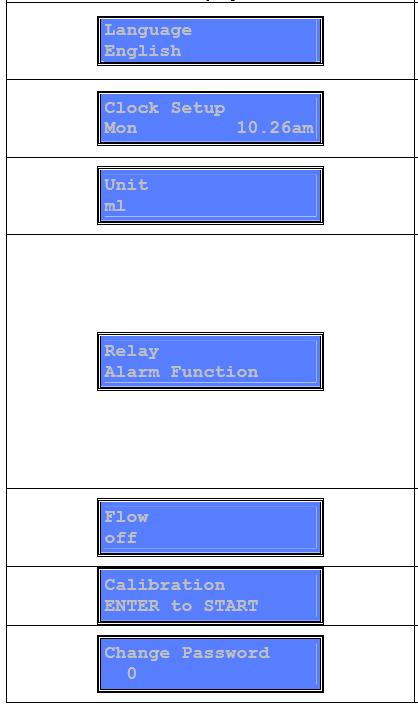

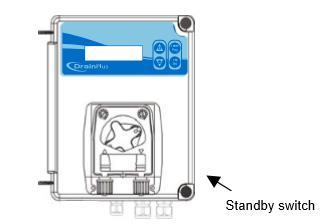

5 3.0 USTAWIENIA Ustaw system (prawy przełącznik musi być WŁĄCZONY). Dostęp do menu Ustawienia można uzyskać, naciskając przycisk Set przez co najmniej 3 sekundy. Jeśli ustawione jest hasło inne niż 0, system poprosi o hasło, aby uzyskać dostęp do menu programowania. Po zwolnieniu klawisza na wyświetlaczu pojawi się: Język - Możesz ustawić język systemu (EN, DE, ES; FR, IT). Rozpocznij, naciskając klawisz Enter i wybierz język za pomocą UP i DOWN. Aby potwierdzić, naciśnij Enter. Ustawienia zegara - Za pomocą tego okna możesz ustawić datę i godzinę. Rozpocznij ustawianie, naciskając klawisz Enter i wybierz wartości za pomocą UP i DOWN. Aby potwierdzić, naciśnij Enter. Jednostka - Możesz ustawić jednostkę miary systemu: ml lub oz. Rozpocznij ustawianie, naciskając klawisz Enter i wybierz wartości za pomocą UP i DOWN. Aby potwierdzić, naciśnij Enter. Funkcja alarmu przekaźnikowego - Możesz ustawić tryb przekaźnikowy jako taki: Funkcja alarmu: włączenie przekaźnika z alarmem. Pompa przed: przekaźnik jest uruchamiany przed silnikiem (czas regulacji sek.) I jest wyłączany jednocześnie. Pump After: przekaźnik i silnik są aktywowane jednocześnie, ale dezaktywacja przekaźnika jest opóźniona (regulowany czas sek.). Off: przekaźnik wyłączony. * Jeśli czas dla After lub Before wynosi "0", przekaźnik będzie pracował jednocześnie z pompą. Przepływ - Możesz włączyć (włączyć) lub dezaktywować (wyłączyć) funkcję Flow. Rozpocznij ustawianie, naciskając klawisz Enter i wybierz wartości za pomocą UP i DOWN. Aby potwierdzić, naciśnij Enter. Kalibracja - W tym oknie możesz pozwolić na dokładniejsze dozowanie, wykonując kalibrację. (patrz rozdział 3.1 Funkcja kalibracji) Zmień hasło - Hasło można zmienić, wybierając wartość przyrostową z zakresu od 0 do Rozpocznij, naciskając klawisz Enter i wybierz wartości za pomocą UP i DOWN. Aby potwierdzić, naciśnij Enter 5
6 3.1 Funkcja kalibracji 1. Zainstaluj system z wyskalowanym pojemnikiem na wlocie. 2. Zalej system 3. Przytrzymaj wciśnięty przycisk Set przez co najmniej 3 sekundy, aby uzyskać dostęp do menu Ustawienia, naciskaj w dół lub w górę, aż osiągnięte zostanie okno kalibracji. 4. Naciśnij klawisz Enter, aby uruchomić silnik na poziomie 100%. Wyświetlacz pokaże liczbę dozowań w sekundach. Zaleca się, aby system pracował przez co najmniej 30 sekund, aby uzyskać dokładną kalibrację. Uwaga: maksymalny czas kalibracji wynosi 6 minut. 5. Naciśnij ponownie klawisz Enter, aby zatrzymać dozowanie, a na wyświetlaczu pojawi się: Quantity. Naciśnij przyciski W GÓRĘ i W DÓŁ, aby wprowadzić rzeczywistą wartość dozowania. Naciśnij klawisz Enter, aby potwierdzić i ustawić kalibrację pompy 6. System jest skalibrowany. Umieść filtr nożny w zbiorniku chemicznym. Funkcja kalibracji pozwala na dokładniejsze dozowanie. Układ jest już skalibrowany na 15 l / h (8 oz / min) z wodą i bez przeciwciśnienia. W celu precyzyjnego dozowania do określonej aplikacji konieczna jest kalibracja. 6

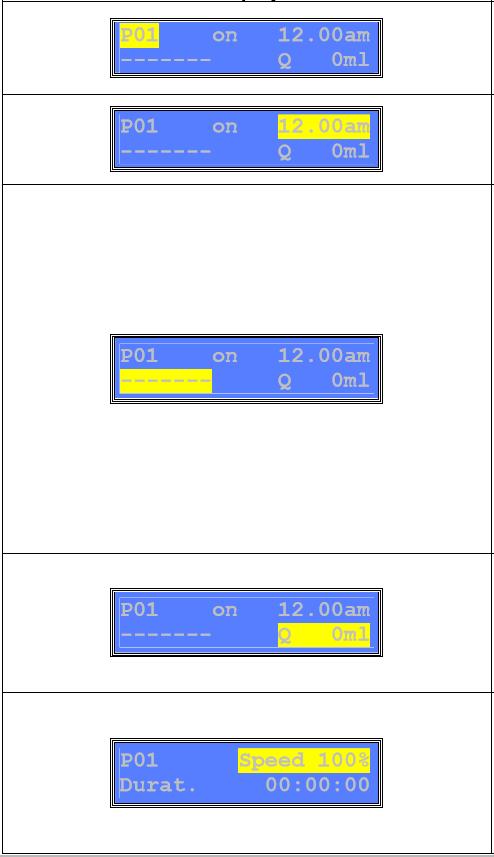

7 4.0 PROGRAMOWANIE Aby zaprogramować system, prawy przełącznik musi być WŁĄCZONY (l). Dostęp do menu programowania można uzyskać naciskając przycisk Prog przez co najmniej 3 sekundy. Jeśli ustawione jest hasło inne niż 0, system poprosi o hasło, aby uzyskać dostęp do menu programowania. Po zwolnieniu klawiszy wyświetlacz pokaże się: 1. Możesz ustawić 48 różnych programów. Wybierz numer programu, który chcesz rozpocząć, naciskając przyciski UP i DOWN. Aby potwierdzić, naciśnij Enter. P01 o godzinie Q 0ml 2. Ustaw czas uruchamiania - Czas rozpoczęcia dozowania można ustawić za pomocą przycisków UP i DOWN, aby potwierdzić, naciśnij Enter. P01 o godzinie Q 0ml 3. Dni tygodnia - Użyj przycisków W GÓRĘ i W DÓŁ, aby wybrać, który dzień tygodnia lub grupę dni chcesz uruchomić program, jak poniżej: 1. = OFF - wszystkie dni 2. M = ON - w poniedziałek 3. _T = ON - we wtorek 4 W = WŁĄCZ - w środę 5. T = WŁĄCZ - w czwartek 6. F = WŁĄCZ - w piątek 7. S_ = WŁĄCZ - w sobotę 8. S = WŁĄCZ - w niedzielę 9. MTWTF = WŁĄCZ - od poniedziałku do piątku 10 SS = ON - sobota i niedziela 11. MTWTFS_ = ON - od poniedziałku do soboty 12. MTWTFSS = ON - co dzień Wciśnij Enter, aby potwierdzić. 7

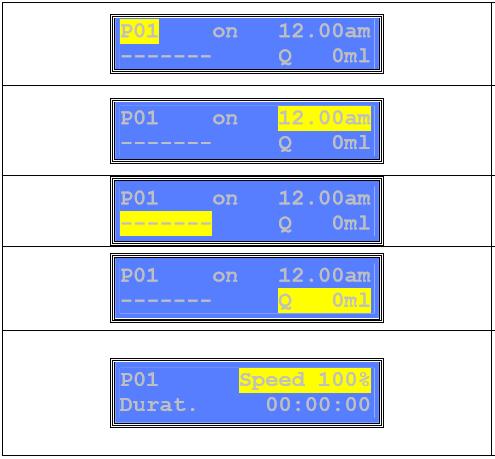

8 4.Ilość - Użyj przycisków GÓRA i DÓŁ, aby ustawić żądaną ilość, aby potwierdzić, naciśnij Enter Maksymalna ilość, którą można ustawić, to 18 lub 600 uncji. * pamiętaj o ustawieniu jednostki miary systemu. 5. Prędkość pompy - Użyj przycisków GÓRA i DÓŁ, aby wybrać prędkość pompy wyrażoną w procentach (od 1 do 100%), która automatycznie ustala czas trwania samego dozowania. Dolna dolna część wyświetlacza pokazuje czas potrzebny do dozowania przy danej prędkości. Aby potwierdzić, naciśnij Enter. Pokaz Standardowy widok Podczas normalnej pracy (prawy przełącznik znajduje się na "I"), wyświetlacz pokaże ilość dozowania, która będzie się powoli zmniejszać, aż zakończy się odpowiedni program. 4.1 Wyjście z menu Aby wyjść z menu ustawień lub programowania, naciśnij klawisz Esc, a system wyświetli: Użyj UP i DOWN, aby zapisać lub nie. Naciśnij Enter, aby potwierdzić. * Możesz wyjść w dowolnym momencie. Jeśli ustawisz tylko jeden parametr, nie trzeba przechodzić przez kolejne podmenu. 8
9 5.0 ALARM Alarm niskiego poziomu chemicznego - Przywróć produkt Oczekiwanie na sygnał zewnętrzny - Przywróć przepływ Błędy parametrów -Naciśnij Enter, aby przywrócić początkowe parametry Błąd zegara -Naciśnij Enter, aby przywrócić działanie Aby przywrócić parametry początkowe (domyślne), wykonaj następujące kroki: Odłącz system od źródła zasilania. Trzymaj wciśnięte przyciski GÓRA i DÓŁ. Podłącz system do zasilania, gdy przyciski GÓRA i DÓŁ są wciśnięte. System wyświetli Init. Nacisnąć przycisk UP lub DOWN, aby uniknąć resetowania parametrów domyślnych Naciśnij Enter, aby potwierdzić Domyślne parametry: Język: angielski Czas: zachować ustawiony czas Jednostka: ml Przekaźnik: alarm Przepływ: wył. Hasło: 0 (wyłączone) 9
10 6 KONSERWACJA I AKCESORIA 6.1 Wymiana rurki wyciskacza Upewnij się, że prawy przełącznik znajduje się w pozycji "O" i postępuj w następujący sposób: Usuń śruby i pokrywę chroniącą pompę perystaltyczną. Umieść uchwyt śruby motylkowej dwoma śrubami skrzydełkowymi w pozycji pionowej. Wyjąć złącze znajdujące się po lewej stronie pompy z gniazda i pociągnąć złączkę w kierunku przedniego panelu. Gdy rura jest wycofywana, podążaj jej ścieżką, obracając rolkę w kierunku zgodnym z ruchem wskazówek zegara, aż można również wyjąć złącze z prawej strony pompy. Aby ponownie zmontować, przesuń zespół rolek tak, aby dwie rolki były ustawione poziomo względem siebie. Wcisnąć złącze z lewej strony pompy tak daleko, jak to możliwe, zakrzywioną częścią w kierunku do dołu; Wcisnąć złączkę w gniazdo, stopniowo podążając jej ścieżką, obracając ręcznie zespół wałka w kierunku zgodnym z ruchem wskazówek zegara, aż łącznik rurki znajdujący się z prawej strony pompy może zostać prawidłowo osadzony. Załóż osłonę ochronną na miejsce i ponownie przymocuj za pomocą śrub. Teraz będzie można ustawić prawy przełącznik na "I". 10
11 7 ROZWIĄZYWANIE PROBLEMÓW 7.1 Pompa nie aktywuje: Sprawdź końcówki wyjściowe pompy pod kątem poluzowanych śrub i odłączonych przewodów. Sprawdzić prawidłowe napięcie na uzwojeniach silnika. Sprawdź, czy nie ma przeszkód w głowicy pompy. Sprawdź czas i ilość programu, a także zegar. 7.2 Pompa pracuje zbyt wolno: Sprawdź blok rolki pod kątem wiązania. Sprawdzić smarowanie na rurce wyciskanej. Pompa została ustawiona przy niższej prędkości. 7.3 Utrata wydajności pompy: Sprawdź linię odbioru pod kątem wszelkich otworów lub wycieków powietrza. Sprawdź, czy w rurce nie występują pęknięcia lub otwory w wężu. Sprawdź rurki pod kątem pogorszenia jakości. 11
12 8 SZYBKA REFERENCJA Włączanie Po pierwszym włączeniu systemu, użytkownik będzie pytał o następujące ustawienia: 1. Język (możesz wybrać EN, IT, FR, DE, ES). 2. Ustawienia zegara 3. Jednostka (możesz wybrać ml lub oz). Gruntowanie Po instalacji hydraulicznej przytrzymać wciśnięty przycisk UP przez co najmniej 2 sekundy, aż pompa zacznie pracować z maksymalną prędkością, nacisnąć ponownie, aby zatrzymać pompę. Kalibracja System jest już skalibrowany na 15 l / h (8 oz / min) z wodą i bez przeciwciśnienia, ponieważ kalibracja jest zalecana w każdym przypadku. Aby wykonać kalibrację, przytrzymaj wciśnięty klawisz Set przez 3 sekundy niż UP i DOWN, aż pojawi się okno "Kalibracja pompy". Menu programowania 1.Możesz ustawić 48 różnych programów. Wybierz numer programu, który chcesz rozpocząć, naciskając przyciski UP i DOWN. Aby potwierdzić, naciśnij Enter. 2.Ustaw czas uruchamiania - Czas rozpoczęcia dozowania można ustawić za pomocą przycisków UP i DOWN, aby potwierdzić, naciśnij Enter. 3.Użyj przycisków W GÓRĘ i W DÓŁ, aby wybrać, który dzień tygodnia lub grupę dni kiedy chcesz uruchomić program. Naciśnij Enter, aby potwierdzić. 4.lość - Użyj przycisków GÓRA i DÓŁ, aby ustawić żądaną ilość, aby potwierdzić, naciśnij Enter Maksymalna ilość, którą można ustawić, to 18 lub 600 uncji. * pamiętaj o ustawieniu jednostki miary systemu. 5. Prędkość pompy - Użyj przycisków GÓRA i DÓŁ, aby wybrać prędkość pompy wyrażoną w procentach (od 1 do 100%), która automatycznie ustala czas trwania samego dozowania. Dolna dolna część wyświetlacza pokazuje czas potrzebny do dozowania przy danej prędkości. Aby potwierdzić, naciśnij Enter 12
