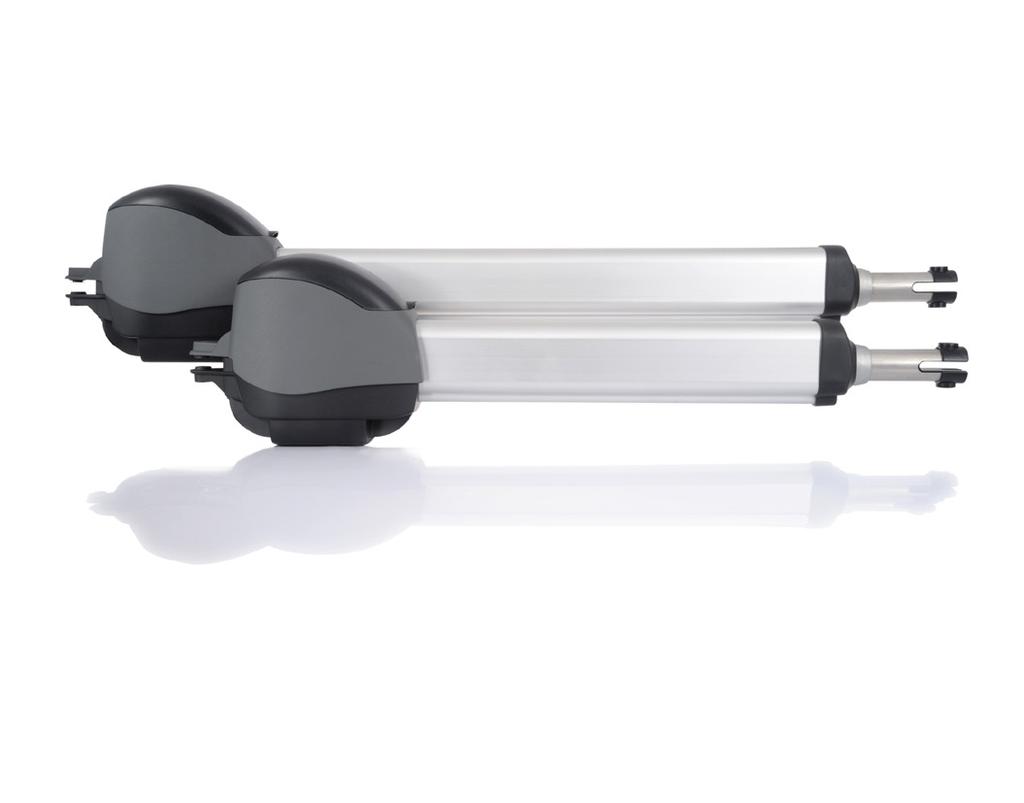

Agregat silnikowy dla bram rozwieranych Comfort 516
|
|
- Nadzieja Joanna Pluta
- 7 lat temu
- Przeglądów:
Transkrypt
1 PL Instrukcja eksploatacji Stan: Agregat silnikowy dla bram rozwieranych Comfort 516
2 Spis treści 1. Ogólne instrukcje bezpieczeństwa Użytkowanie zgodne z przeznaczeniem Adresaci Gwarancja Zakres dostawy Instalacja bramy Montaż Przygotowanie do montażu Wymiary montażowe Montaż kątownika mocującego Montaż agregatu silnikowego Podłączenie sterownika Obsługa Nadajnik sterowania ręcznego Obsługa w trybie awaryjnym / Odblokowanie Serwisowanie Demontaż Usuwanie Usuwanie zakłóceń Załącznik Dane techniczne Deklaracja włączenia O niniejszym dokumencie Instrukcja oryginalna. Integralna część wyrobu. Należy koniecznie przeczytać i przechowywać. Chroniona prawami autorskimi. Dodruk, również fragmentaryczny, wyłącznie z za naszą zgodą. Zastrzega się prawo do wprowadzania zmian służących optymalizacjom technicznym. Wszystkie wymiary liniowe w milimetrach. Prezentacje graficzne mogą nie być wyskalowane. Objaśnienie symboli NIEBEZPIECZEŃSTWO! Wskazówka bezpieczeństwa na zagrożenie prowadzące bezpośrednio do wypadku śmiertelnego lub ciężkiego. OSTRZEŻENIE! Wskazówka bezpieczeństwa na zagrożenie mogące prowadzić do wypadku śmiertelnego lub ciężkiego. OSTROŻNIE! Wskazówka bezpieczeństwa na zagrożenie mogące prowadzić do wypadku lekkiego lub średniociężkiego. WSKAZÓWKA Wskazówka bezpieczeństwa na zagrożenie mogące prowadzić do uszkodzenia wyrobu. KONTROLA Wskazówka o konieczności przeprowadzenia kontroli. ODSYŁACZ Odsyłacz o konieczności zapoznanie się z osobną dokumentację. Wezwanie do działania Lista, specyfikacja NIEBEZPIECZEŃSTWO! Ważnie instrukcje bezpieczeństwa: Uwaga - w celu zapewnienia bezpieczeństwa ludziom NALeży bezwzględnie przestrzegać podanych tu INstrukcji. Należy przechowywać niniejszą instrukcję. Odsyłacz do innego miejsca w tym dokumencie )) Ustawienie fabryczne Ważne instrukcje dla bezpiecznego montażu: Uwaga - błędny montaż może być przyczyną poważnych wypadków z udziałem ludzi - przestrzegać wszystkich instrukcji montażu. 2 Instrukcja eksploatacji, Comfort 516 (# PL)
3 1. Ogólne instrukcje bezpieczeństwa NIEBEZPIECZEŃSTWO! Zagrożenie dla życia spowodowane nieprzestrzeganiem postanowień niniejszej dokumentacji! Prosimy przestrzegać wszystkich instrukcji bezpieczeństwa zawartych w niniejszym dokumencie. 1.1 Użytkowanie zgodne z przeznaczeniem System napędowy przeznaczony jest wyłącznie do otwierania i zamykania bram. Zabrania się przemieszczania ludzi lub przedmiotów przy użyciu bramy. Do wyrobu Comfort 516 odnoszą się następujące uwagi: Należy przestrzegać następujących wytycznych: maksymalna siła ciągu maksymalna siła nacisku maksymalna wielkość bramy maksymalna masa bramy 10.1 Dane techniczne Wyrób przewidziany jest do zastosowań prywatnych. Wyrób przeznaczony jest wyłącznie do bram rozwieranych. Do działania agregat silnikowy wymaga odpowiedniego sterownika. 1.2 Adresaci Montaż, podłączenie i rozruch: wykwalifikowani i wyszkoleni fachowcy. Obsługa, kontrola i serwisowanie: Użytkownik instalacji. Wymagania wobec wykwalifikowanych i wyszkolonych fachowców: Znajomość ogólnie obowiązujących i specjalistycznych przepisów obowiązujących przy zachowaniu bezpieczeństwa i przy ochronie przed wypadkami. Znajomość obowiązujących przepisów w elektrotechnice. Przeszkolenie w zakresie eksploatacji i konserwacji sprzętu BHP. Wystarczający instruktaż i nadzór ze strony wykwalifikowanych elektryków. Umiejętność rozpoznawania zagrożeń, które są powodowane przez prąd elektryczny. Praktyczna znajomość następujących norm EN ( Bramy - montaż i eksploatacja ), en ( Bramy - bezpieczeństwo eksploatacji bram o napędzie mechanicznym - wymagania ), en ( Bramy - bezpieczeństwo eksploatacji - procedury badań i kontroli ). Wobec następujących użytkowników obowiązują następujące wymagania szczególne: Dzieci od 8-ego roku życia i starszych. Osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub mentalnych. Osoby o niewielkiej wiedzy i małym doświadczeniu życiowym. Ci użytkownicy mają prawo wyłącznie do obsługi serwisowania. Wymagania szczególne: Użytkownicy ci mają być pod obserwacją. Użytkownicy zostali przeszkoleni na temat bezpiecznego użytkowania urządzenia. Użytkownicy rozumieją zagrożenia występujące podczas użytkowania urządzenia. Dzieciom nie wolno bawić się urządzeniem. 1.3 Gwarancja Wyrób został wyprodukowany według wymagań dyrektyw i nom podanych w deklaracji zgodności. Wyrób opuścił zakład produkcyjny w stanie bezpiecznym i niezawodnym. W następujących przypadkach producent nie bierze odpowiedzialności za szkody. Gwarancja na wyrób i elementy osprzętu wygasa w przypadku: Nieprzestrzegania niniejszej instrukcji eksploatacji. Użytkowania niezgodne z przeznaczeniem i niewłaściwego obchodzenia się. Zatrudnienia niewykwalifikowanego personelu. Dokonania przeróbki lub zmian w konstrukcji wyrobu. Zastosowania części zamiennych, które nie zostały wyprodukowane lub dopuszczone przez producenta. Gwarancja nie dotyczy baterii, akumulatorów, bezpieczników i żarówek. Pozostałe instrukcje bezpieczeństwa znajdują się w poszczególnych rozdziałach niniejszego dokumentu. 4. Montaż 6. Serwisowanie 7. Demontaż Wymagania wobec użytkownika instalacji bramy: Znajomość i przechowywanie instrukcji eksploatacji Znajomość ogólnie obowiązujących przepisów bezpieczeństwa i zapobiegania wypadkom. Instrukcja eksploatacji, Comfort 516 (# PL) 3
4 2. Zakres dostawy 3. Instalacja bramy Comfort 516 jest według życzenia dostarczany w następujących wariantach: Jednoskrzydłowa instalacja bramy: Comfort 516, wersja krótka Comfort 516 L, wersja długa Dwuskrzydłowa instalacja bramy: Comfort 516, wersja krótka, 2x agregat silnikowy z krótkim kablem (1,5 m) Comfort 516, wersja długa, 2x agregat silnikowy z krótkim kablem (1,5 m) Widok 3 / a 4 2 a c 5 3 c 6 9 c W przypadku dwuskrzydłowych wariantów bramy zakres dostawy podwaja się. a 8 7 b a 1 Poz. Napęd b a 1 1 1x 2 1x Poz. Osprzęt 3 1x 4 1x 5 1x 6 8x 7 4x Instalacja bramy zaprezentowana jest jako przykład i w zależności od typu bramy może się różnić. Przedstawiona instalacja składa się z następujących komponentów: 1 Zapora świetlna 2 Zapora świetlna 3 Lampka sygnalizacyjna 4 Kolumna wsporcza (dla klawiatury kodu, transpondera,...) 5 Przełącznik kluczykowy 6 Włącznik główny 7 Zamek elektromagnetyczny 8 Aretaż zamka elektromagnetycznego 9 Przewód zasilający 10 Zabezpieczenie krawędzi zamykającej (SKS/8K2) Przekroje kabli: a 2 x 0,5 mm 2 b 6 x 0,75 mm 2 c 3 x 1,5 mm 2 d 2 x 0,75 mm 2 ODSYŁACZ Podczas montażu okablowania, czujników bramy, elementów obsługi i zabezpieczeń należy mieć na uwadze stosowne instrukcje. 8 8x 9 2x 10 2x 11 1x 12 1x 4 Instrukcja eksploatacji, Comfort 516 (# PL)
5 4. Montaż NIEBEZPIECZEŃSTWO! Zagrożenie dla życia spowodowane porażeniem elektrycznym! Przed pracami instalowania kabli należy koniecznie odłączyć system napędu od zasilania elektrycznego. Prosimy zapewnić, aby podczas instalowania kabli stan odłączenia od źródła zasilania był stanem trwałym. Prosimy przestrzegać miejscowych przepisów ochronnych. Przewody wysokoprądowe i sterujące prosimy koniecznie kłaść osobno. Napięcie sterujące wynosi 24 V DC. WSKAZÓWKA Uwaga na straty materialne spowodowane nieprawidłowym montażem napędu! W celu uniknięcia błędów montażowych i strat materialnych przy bramie i systemie napędowym koniecznym jest przestrzeganie następujących instrukcji montażowych. Prosimy zapewnić, że brama znajduje się dobrym stanie pod względem mechanicznym: Bramę można łatwo i lekko poruszyć. Brama prawidłowo się otwiera i zamyka. Prosimy montować agregat silnikowy wyłącznie przy zamkniętej bramie. Prosimy używać materiału mocującego, który jest przystosowany do konkretnego podłoża. 4.1 Przygotowanie do montażu Przed rozpoczęciem montażu należy koniecznie wykonać następujące prace. Zakres dostawy Prosimy sprawdzić, czy zakres dostawy jest kompletny. Prosimy sprawdzić, czy są niezbędne elementy osprzętu potrzebne do Państwa sytuacji montażowej. Instalacja bramy Prosimy zapewnić, aby Państwa instalacja bramy posiadała odpowiednie przyłącze elektryczne oraz wymagane urządzenie odłączania zasilania. Minimalny przekrój kabla położonego w ziemi wynosi 3 x 1,5 mm 2. Prosimy zapewnić, aby podłączony został kabel do zastosowań zewnętrznych (odporny na chłód, na promieniowanie ultrafioletowe) Prosimy zapewnić, aby zastosowano odpowiedni sterownik. Prosimy zapewnić, aby w przypadku dwuskrzydłowych instalacji bramowych poprowadzony został wyprzedzająco przewód z drugiego napędu do sterownika. Przekrój minimalny tego kabla wynosi 6 x 0,75 mm 2. Prosimy zapewnić, aby instalacja bramy posiadała zderzak bramy w kierunku jej zamknięcia. Prosimy zdemontować z bramy wszelkie okucia do zamykania lub zneutralizować ich działanie. Prosimy zapewnić, aby brama dała się poruszać lekko ręką. Prosimy zwrócić uwagę na wymagania związane z konstrukcją bramy: 10.1 Dane techniczne WSKAZÓWKA Straty materialne w wyniku błędnej konserwacji napędu! Smary i oleje mogą być agresywne wobec plastikowego systemu napędowego i prowadzić do jego pęknięcia i złamania. W celu uniknięcia szkód, systemu napędowego smarować, ani oliwić nie wolno. Instrukcja eksploatacji, Comfort 516 (# PL) 5
6 Przy skrzydle bramy o szerokości powyżej 2 m zaleca się zastosowanie zamka elektromagnetycznego. Prawidłowo: Agregat silnikowy znajduje się w trójkącie sił 4.1 / 1 ODSYŁACZ Przy stosowaniu i montażu osprzętu należy przestrzegać przynależnej mu dokumentacji. WSKAZÓWKA Możliwe błędne działanie agregatu silnikowego! Prosimy zapewnić, aby spełnione zostały wszystkie poniższe warunki: Agregat silnikowy musi znajdować się w trójkącie sił i w pozycji OTWARCIA oraz ZAMKNIĘCIA nie powinien być równolegle do bramy. Skok ruchu powinien być możliwie jak największy. Błędnie: Agregat silnikowy znajduje się równolegle do bramy 4.1 / 2 6 Instrukcja eksploatacji, Comfort 516 (# PL)
7 4.2 Wymiary montażowe Ustalenie wymiaru e 4.2 / 1 A Celem zapewnienia jednolitej jazdy bramy obrotowej wymiar (a) oraz wymiar (b) powinny być w miarę możliwości równe. Możliwości kombinacji przedstawione zostały w poniższej tabeli wymiarów. Prosimy zmierzyć występujący wymiar (b). Prosimy określić kąt otwarcia (d). Prosimy ustalić przynależny wymiar (a) oraz skok ruchu (c) na podstawie tabeli wymiarów. e F D Brama ZAM (Pozycja montażowa) 4.2 / 3 a 4.2 / 2 b c e (-) F D Za pomocą wymiaru e następuje ustalenie pozycji kątownika słupka. e Odległość powierzchni przykręcenia kątownika słupka do punktu obrotu bramy. A Punkt obrotu bramy F Powierzchnia przykręcenia kątownika słupka A c min. 380, maks. 420 (Comfort 516) min. 580, maks. 620 (Comfort 516 L) Brama OTW / kąt otwarcia 4.2 / 4 b a Dodatni wymiar e (ilustracja 4.2 / 1 ) Punkt obrotu (A) położony jest za powierzchnią przykręcenia (F) kątownika słupka (D). Montaż realizowany jest w ramach standardowego zakresu dostawy. d Ujemny wymiar e (ilustracja 4.2 / 2 ) Punkt obrotu (A) położony jest przed powierzchnią przykręcenia (F) kątownika słupka (D). Przed montażem, wyspecjalizowany sprzedawca powinien sprawdzić sytuację w miejscu montażu. 50 Instrukcja eksploatacji, Comfort 516 (# PL) 7
8 Tabela wymiarów dla Comfort 516 (b) (a) d = 95 d = 105 d =114 d = 124 d = d = 95 d = 105 d = 110 d = 120 d = d = 95 d = 102 d = 110 d = 116 d = d = 95 d = 100 d = 108 d = 110 d = d = 93 d = 98 d = 106 d = 102 d = d = 92 d = 97 d = 101 d = 95 d = d = 92 d = 97 d = 93 d = d = 92 d = 95 d = d = 91 d = 90 Tabela wymiarów dla Comfort 516 (b) (a) d = 108 d = 103 d = 97 d = 96 d = d = 104 d = 98 d = 93 d = 92 d = d = 98 d = 92 d = 90 d = d = 90 d = 90 d = d = 88 d = 86 Wymiary mające pierwszorzędne znaczenie są na szarym tle (maks. szerokość skrzydła bramy 2,5 m / masa skrzydła bramy 200 kg). Tabele wymiarowe odnoszą się tylko do okuć standardowych. 8 Instrukcja eksploatacji, Comfort 516 (# PL)
9 Tabela wymiarów dla Comfort 516 L (b) (a) d = 112 d = 123 d = d = 110 d = 120 d = d = 95 d = 105 d = 115 d = d = 90 d = 95 d = 102 d = 108 d = d = 90 d = 95 d = 100 d = 105 d = d = 90 d = 95 d = 100 d = 100 d = d = 90 d = 95 d = 100 d = 100 d = d = 90 d = 95 d = 97 d = 97 d = d = 90 d = 95 d = 97 d = 97 d = d = 90 d = 95 d = 95 d = 95 d = d = 90 d = 95 d = 95 d = 95 d = d = 90 d = 95 d = 95 d = 95 d = d = 90 d = 95 d = 95 d = d = 90 d = 95 d = 95 d = d = 90 d = 95 d = d = 90 d = d = 90 d = d = 90 Tabela wymiarów dla Comfort 516 L (b) (a) d = 125 d = 125 d = 125 d = 130 d = d = 125 d = 125 d = 125 d = 125 d = d = 120 d = 117 d = 120 d = 120 d = d = 115 d = 110 d = 110 d = 110 d = d = 110 d = 107 d = 105 d = 105 d = d = 105 d = 105 d = 102 d = 102 d = d = 102 d = 102 d = 100 d = 100 d = d = 97 d = 97 d = 97 d = d = 97 d = 97 d = d = 95 d = d = 95 Wymiary mające pierwszorzędne znaczenie są na szarym tle (maks. szerokość skrzydła bramy 3,5 m / masa skrzydła bramy 200 kg). Tabele wymiarowe odnoszą się tylko do okuć standardowych. Instrukcja eksploatacji, Comfort 516 (# PL) 9
10 4.3 Montaż kątownika mocującego Prosimy odblokować napęd. 5.2 Obsługa w trybie awaryjnym / Odblokowanie Prosimy pociągnąć tłoczysko aż do osiągnięcia wymiaru c. 4.2 / 3 Prosimy zablokować napęd. Na podstawie tabeli wymiarów prosimy ustalić pozycję kątowników mocujących. 4.3 / 1 Filar metalowy 4.3 / 4 ø 6,8 4.3 / x M8 x 25 Kątowniki mocujące można alternatywnie zamocować klejcami do zakończenia pozytywnie uwieńczonej jazdy próbnej Filar betonowy lub kamienny 4.3 / 2 Brama metalowa 4.3 / 6 ø 10 ø 6,8 4.3 / 3 4x 4x ø 8 M8 x 25 Brama drewniana 4.3 / 7 4x ø10 4x ø 8 10 Instrukcja eksploatacji, Comfort 516 (# PL)
11 4.4 Montaż agregatu silnikowego OSTROŻNIE! Uwaga na niebezpieczeństwo skaleczenia się na skutek działania sił ścinających! Prosimy zamknąć niepotrzebny otwór w kątowniku słupowym przy użyciu kapturka-zaślepki. WSKAZÓWKA 4.5 Podłączenie sterownika Celem eksploatacji agregatu silnikowego należy zaopatrzyć się w odpowiedni sterownik i do niego podłączyć agregat (brak w zakresie dostawy). ODSYŁACZ Podczas wykonywania podłączenia do sterownika należy przestrzegać odpowiedniej dokumentacji technicznej. Straty materialne spowodowane niewłaściwym montażem agregaty silnikowego! Sztywne przykręcenie agregatu silnikowego może doprowadzić do zakłócenia działania lub do uszkodzenia agregatu. Oba przeguby powinny po przykręceniu mieć jeszcze nieco luzu. Zbyt duży luz na przegubach prowadzi do wydawania dźwięków przy uruchamianiu lub do uderzeń i zwiększa w ten sposób zużycie agregatu silnikowego. Prosimy zapewnić, aby śruby mocujące służące do połączenia kątownika z agregatem silnikowym zostały dobrze zamontowane. Przed montażem należy posmarować agregat silnikowy oraz elementy łączące dostarczonym przez nas środkiem smarującym. 4.4 / 1 KONTROLA W celu zapewnienia prawidłowego montażu należy przeprowadzić następujące kontrole: Prosimy odryglować napęd. 5.2 Obsługa w trybie awaryjnym / Odblokowanie Prosimy ręcznie przemieszczać bramę do pozycji krańcowych OTW i ZAM. Instrukcja eksploatacji, Comfort 516 (# PL) 11
12 5. Obsługa 5.1 Nadajnik sterowania ręcznego ODSYŁACZ W celu obsługi za pomocą nadajnik sterowania ręcznego należy przestrzegać odpowiedniej dokumentacji technicznej. 5.2 Obsługa w trybie awaryjnym / Odblokowanie W celu zapewnienia bezawaryjnego działania, należy napęd ponownie zablokować w tej samej pozycji w której został odblokowany. 5.2 / 1 6. Serwisowanie Celem zapewnienia sobie bezawaryjnego działania należy instalację bramy regularnie kontrolować i w razie potrzeby dokonywać odpowiednich napraw. Przed rozpoczęciem prac przy instalacji bramy należy system napędowy odłączyć całkowicie od zasilania w napięcie. Prosimy co miesiąc sprawdzać to, czy napęd cofa się po tym, gdy dotyka jakiejś przeszkody. Prosimy w tym celu ustawić jakąś przeszkodę na drodze bramy. Prosimy sprawdzić wszystkie ruchome elementy systemu napędu bramy. Prosimy sprawdzić instalację bramy pod względem zużycia lub uszkodzeń. Prosimy sprawdzić lekkość i swobodę ruchu bramy przy działaniu na nią ręką. Prosimy sprawdzić działanie zapór świetlnych. Prosimy sprawdzić działanie zabezpieczenia krawędzi zamykającej. Prosimy sprawdzić sieciowy przewód przyłączeniowy pod względem uszkodzeń. Uszkodzony sieciowy przewód przyłączeniowy powinien wymienić producent, jego dział obsługi klienta lub inne wykwalifikowane osoby, co pozwoli uniknąć niebezpieczeństwa. Konserwacja NIEBEZPIECZEŃSTWO! Niebezpieczeństwo dla życia spowodowane porażeniem elektrycznym! Przed czyszczeniem prosimy koniecznie odłączyć system napędowy od zasilania elektrycznego. Należy zapewnić to, aby podczas czyszczenia zasilanie elektryczne było cały czas odłączone. 5.2 / 2 WSKAZÓWKA Straty materialne w wyniku błędnej konserwacji napędu! Smary i oleje mogą być agresywne wobec plastikowego systemu napędowego i prowadzić do jego pęknięcia i złamania. W celu uniknięcia szkód, systemu napędowego smarować, ani oliwić nie wolno. WSKAZÓWKA Szkody materialne spowodowane niewłaściwym obchodzeniem się! Do czyszczenia napędu nigdy nie należy używać: bezpośredniego strumienia wody, myjki wysokociśnieniowej, kwasów i ługów. Obudowę prosimy z zewnątrz wycierać wilgotną, miękką i niekłaczącą szmatką. W przypadku silnego zanieczyszczenia można oczyszczać obudowę używając łagodnego środka myjącego. 12 Instrukcja eksploatacji, Comfort 516 (# PL)
13 7. Demontaż 10. Załącznik NIEBEZPIECZEŃSTWO! Niebezpieczeństwo dla życia spowodowane porażeniem elektrycznym! Przed demontażem prosimy koniecznie odłączyć system napędowy od zasilania elektrycznego. Należy zapewnić, aby podczas demontażu zasilanie elektryczne było cały czas odłączone. OSTRZEŻENIE! Nieprawidłowy demontaż może być przyczyną poważnych kontuzji i skaleczeń! Prosimy przestrzegać obowiązujących przepisów bezpieczeństwa pracy. Demontażu powinien dokonać fachowiec w kolejności odwrotnej w stosunku do demontażu Dane techniczne Dane elektryczne Czas załączania min. KB 5 Napięcie sterowania V DC 24 Rodzaj ochrony agregatu silnikowego IP 44 Klasa ochrony II Dane mechaniczne Maks. siła ciągu i nacisku N Prędkość ruchu mm/s Czas otwierania, specyficzny dla bramy s Dane otoczenia Wymiary agregatu silnikowego, Wersja krótka 8. Usuwanie starych urządzeń i baterii nie wolno pozbywać się razem ze śmieciami domowymi! 1136, ,5 39 ø10 70 ø10 Starych urządzeń i baterii nie wolno pozbywać się razem ze śmieciami domowymi! Stare urządzenia prosimy usuwać odtransportowując je do punktu zbiórki złomu elektrycznego lub do swego sprzedawcy branżowego. Prosimy usuwać zużyte baterie poprzez wrzucenie ich do specjalnie do tego przygotowanych pojemników lub odstawienie ich do branżowej placówki handlowej. Materiał opakowaniowy prosimy usuwać poprzez wrzucenie ich do kontenerów na makulaturę lub odpowiednio na tworzywa sztuczne. 9. Usuwanie zakłóceń R Wymiary agregatu silnikowego, Wersja długa 1536, ,5 39 ODSYŁACZ W celu usuwania zakłóceń należy przestrzegać instrukcji zawartych w dokumentacji sterownika ø10 R ø10 Masa (instalacja 1-skrzydłowa) kg 11,20 Masa (instalacja 2-skrzydłowa) kg 18,00 Poziom ciśnienia akustycznego db(a) < 70 Instrukcja eksploatacji, Comfort 516 (# PL) 13
14 Dane otoczenia Zakres temperaturowy * bez podłączonego osprzętu C -20 C +60 Sporządzono specjalistyczne dokumentacje techniczne według wymagań Załącznika VII, część B do Dyrektywy maszynowej 2006/42/ WE. Zobowiązujemy się do elektronicznego przekazania tych dokumentacji w odpowiednim terminie, na uzasadnione żądanie urzędu ds. badania rynku. Maszynę niekompletną można uruchomić dopiero wtedy, gdy zostanie stwierdzone, że maszyna do której ją wmontowano spełnia postanowienia Dyrektywy maszynowej 2006/42/2006/WE. Zakres stosowania Bramy rozwierane maks. szerokość skrzydła bramy maks. wysokość bramy maks. masa skrzydła bramy mm mm kg Comfort L M. Hörmann K kierownictwo Przedsiębiorstwa 10.2 Deklaracja włączenia Niniejszym oświadczamy, że poniżej wyspecyfikowany wyrób ze względu na swą koncepcję i konstrukcję oraz wersję wykonania wprowadzoną do obrotu odpowiada podstawowej unijnej Dyrektywie Maszynowej 2006/42/WE. Dyrektywa maszynowa 2006/42/WE Załącznik I z następującymi podstawowymi wymaganiami bezpieczeństwa i ochrony zdrowia: Podrozdziały: 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.3, 1.2.6, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.8, 1.5.9, , , , , 1.6.1, 1.6.3, 1.7.1, 1.7.2, 1.7.3, Za skompletowanie dokumentacji technicznej odpowiada: Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG Remser Brook Marienfeld Germany Tel W przypadku wprowadzenia nieuzgodnionej z nami zmiany w wyrobie, niniejsza deklaracja traci swą ważność. Wyrób: Napęd bram rozwieranych Comfort 516 Stan rewizji: R01 Ta maszyna niesamodzielna odpowiada wszystkim postanowieniom następujących normatywów: WE Dyrektywa o wyrobach budowlanych UE/305/2011 WE - Dyrektywa o kompatybilności elektromagnetycznej 2004/108/WE WE - Dyrektywa dla Urządzeń i Instalacji Niskiego Napięcia 2006/95/WE. Informacje o zastosowanych i przywołanych normach: EN ISO Bezpieczeństwo maszyn - elementy sterowników decydujące o bezpieczeństwie - część 1: Ogólne zasady przewodnie, PL C / kat.2 dla działania ograniczników siły i rozpoznawania pozycji krańcowych EN /2, Bezpieczeństwo urządzeń elektrycznych / napędów bram - o ile dotyczą EN Kompatybilność elektromagnetyczna - emisja zakłóceń EN Kompatybilność elektromagnetyczna - odporność na zakłócenia 14 Instrukcja eksploatacji, Comfort 516 (# PL)
15 Instrukcja eksploatacji, Comfort 516 (# PL) 15
16 Tabliczka znamionowa agregatu silnikowego I Typ (A) Rewizja (B) Nr art. (C) Nr wyrobu (D) Tabliczka znamionowa agregatu silnikowego II (tylko 2-skrzydłowego) Typ (A) Rewizja (B) Nr art. (C) Nr wyrobu (D) A B / C Remser Brook 11 DE Marienfeld MADE IN GERMANY D PL M
