1 ZINTEGROWANY SIECIOWY AUDIOWIZUALNY AMPLITUNER DŹWIĘKU OTACZAJĄCEGO AVR Wstęp Wyjaśnia, w jaki sposób łatwo zainstalować, podłączyć i skonfigurować 7.1-kanałowy system kina domowego. >> DO POBRANIA Szczegółowe instrukcje dotyczące użytkowania (pełna instrukcja obsługi) urządzenia dostępne do pobrania ze strony internetowej Pliki w formacie Acrobat Reader dostępne w zakładce DO POBRANIA. Firma D&M Holdings usiłuje zrezygnować z drukowania materiałów, aby chronić środowisko naturalne. Dziękujemy za zrozumienie i współpracę.

2 INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA : W CELU ZMNIEJSZENIA RYZYKA PORAŻENIA PRĄDEM, NIE ZDEJMOWAĆ POKRYWY (LUB PŁYTY TYLNEJ). WE- WNĄTRZ NIE MA ELEMENTÓW, KTÓRE UŻYTKOWNIK MÓGŁBY WYMIENIĆ LUB NAPRAWIĆ WE WŁASNYM ZA- KRESIE. W RAZIE USZKODZENIA NALEŻY ZGŁOSIĆ SIĘ DO SPECJALISTYCZNEGO PUNKTU SERWISOWEGO. Symbol błyskawicy w trójkącie zwraca uwagę użytkownikowi, że wewnątrz obudowy występuje nieizolowane niebezpieczne napięcie, którego wartość wystarcza do porażenia człowieka prądem. Wykrzyknik w trójkącie zwraca uwagę użytkownikowi, że w instrukcji znajdują się ważne wskazówki dotyczące obsługi i konserwacji. OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA PORAŻENIA PRĄ- DEM, NIE NARAŻAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU LUB WILGOCI. Znak gorącej powierzchni : GORĄCA POWIERZCHNIA. NIE DOTYKAĆ. Górna powierzchnia obudowy ponad wewnętrznym radiatorem podczas pracy produktu może osiągnąć wysoką temperaturę. Nie dotykać gorącej powierzchni, a zwłaszcza powierzchni dookoła znaku gorącej powierzchni oraz panelu górnego. WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA 1. Prosimy dokładnie przeczytać tę instrukcję. 2. Po przeczytaniu prosimy zachować tę instrukcję. 3. Należy stosować się do wszystkich ostrzeżeń i uwag. 4. Postępować zawsze zgodnie z tą instrukcją. 5. Nie stosować urządzenia w miejscach wilgotnych. 6. Do czyszczenia należy stosować jedynie suchą ściereczkę. 7. Nie blokować żadnych otworów wentylacyjnych. Zainstalować zgodnie z instrukcjami producenta. 8. Nie instalować w pobliżu źródeł ciepła, takich jak grzejniki, nagrzewnice, piece i inne urządzenia (w tym wzmacniacze) wytwarzających duże ilości ciepła. 9. Przewód zasilania należy poprowadzić tak, aby nie był nadeptywany ani zaginany w szczególności przy wtyku, a gniazdo zasilania i punkt wyjścia z obudowy powinny być łatwo dostępne. 10. Należy stosować wyłącznie akcesoria dopuszczone przez producenta. 11. Wózki, podstawy, stojaki, wsporniki oraz stoły powinny mieć akceptację producenta lub też być sprzedawane wraz z urządzeniem. W przypadku stosowania wózka należy zachować ostrożność, aby przy przemieszczaniu nie nastąpiło jego przewrócenie. 12. W przypadku zbliżającej się burzy lub też przewidywanej dłuższej przerwy w użytkowaniu, należy odłączyć urządzenie od zasilania. 13. Wszelkie naprawy i regulacje zgłosić do właściwego serwisu. W przypadku jakiegokolwiek uszkodzenia, przykładowo przewodu zasilania lub też gniazda, rozlania się płynu na urządzenie lub też przedostania się do obudowy jakiegokolwiek ciała albo też stwierdzenia niewłaściwego działania urządzenia, narażenia go na działanie deszczu lub wilgoci, urządzenie należy przekazać do serwisu w celu sprawdzenia. 14. Nie narażać baterii na długotrwale działanie ciepła np. promieni słonecznych, gdyż może to spowodować ryzyko wystąpienia pożaru itp. : W celu całkowitego odłączenia tego urządzenia od zasilania, należy wyjąć wtyczkę ze ściennego gniazda zasilania. Przewód zasilania jest stosowany do całkowitego odłączenia urządzenia od zasilania i musi być łatwo dostępny dla użytkownika. II

3 WSKAZÓWKI DOTYCZĄCE OBSŁUGI OSTRZEŻENIA Unikać wysokich temperatur. Jeżeli urządzenie jest ustawione w szafce, trzeba zapewnić odpowiednią cyrkulację powietrza. Ostrożnie obchodzić się z przewodem sieciowym. Przy odłączaniu od sieci chwytać wyłącznie za wtyczkę. Chronić urządzenie przed wilgocią, wodą i pyłem. Jeżeli urządzenie nie będzie używane przez dłuższy czas, to trzeba je wyłączyć z sieci. Otwory wentylacyjne nie mogą być zasłonięte. Nie dopuścić, by do środka urządzenia dostały się jakieś obce przedmioty. Chronić urządzenie przed środkami owadobójczymi, benzyną oraz rozpuszczalnikami. Nigdy nie próbować rozbierać urządzenia lub dokonywać w nim jakichkolwiek przeróbek. Nie powinno się utrudniać wentylacji urządzenia, zakrywając otwory wentylacyjne gazetami, obrusami, zasłonami, itp. Na urządzeniu nie powinno się stawiać otwartych źródeł ognia, takich jak świece, itp. Prosimy o zachowanie zasad ochrony środowiska przy usuwaniu zużytych baterii. Urządzenie nie powinno być narażone na kapanie płynów lub ochlapanie nimi. Na urządzeniu nie powinno się stawiać naczyń wypełnionych płynami, np. wazonów itp. Nie dotykać przewodu zasilania mokrymi rękami. Gdy przełącznik zasilania ustawiony jest w pozycji OFF (STANDBY) (wyłączenia), nie oznacza to, że urządzenie zostało całkowicie odłączone od sieci elektrycznej. Urządzenie powinno zostać zainstalowane w pobliżu gniazda zasilania, w taki sposób, aby gniazdo zasilania było łatwo dostępne. DEKLARACJA ZGODNOŚCI Deklarujemy z pełną odpowiedzialnością, iż produkt ten jest zgodny z następującymi standardami: EN60065, EN55013, EN55020, EN oraz EN Zgodny z ustaleniami dyrektywy dotyczącej niskich napięć 2006/95/EC oraz dyrektywy EMC 2004/108/EC, z regulacjami EC 1275/2008 oraz z dyrektywą ramową 2009/125/EC dla produktów zależnych od energii (ErP). O RECYKLINGU Opakowanie tego produktu wykonane zostało z materiałów nadających się do powtórnego przerobienia. Wyrzucając opakowanie, należy przestrzegać lokalnych przepisów lub regulacji obowiązujących w tym zakresie. Po zakończeniu użytkowania urządzenia należy je utylizować zgodnie z lokalnie obowiązującymi przepisami. Baterie nigdy nie powinny być wyrzucane do śmieci. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi gospodarki odpadami, traktując baterie jako odpady chemiczne. Produkt ten oraz akcesoria pakowane są razem, tworząc zgodnie z dyrektywą WEEE jeden produkt z wyłączeniem baterii. ŚRODKI OSTROŻNOŚCI DOTYCZĄCE INSTALACJI Ściana W celu umożliwienia odprowadzenia ciepła, nie instaluj urządzenia w zamkniętych przestrzeniach, jak półki na książki i tym podobne miejsca. Zalecamy pozostawienie dookoła urządzenia ponad 0.3 m wolnej przestrzeni. Nie stawiaj na tym urządzeniu żadnych innych urządzeń. III

4 Przeczytaj przed rozpoczęciem użytkowania Dziękujemy za zakup tego urządzenia marki DENON. Instrukcja ta wyjaśnia działanie Kreatora Ustawień, którego obsługę wykonaj bezpośrednio po wyjęciu urządzenia z opakowania, zanim przystąpisz do użytkowania tego urządzenia. Kreator Ustawień wyświetla łatwe dla zrozumienia wytyczne dotyczące ekranów telewizyjnych, które pokazują jak podłączyć i skonfigurować głośniki, różne inne urządzenia, a także funkcje sieciowe dla uzyskania pełnej satysfakcji z pracy tego urządzenia. Spis treści Przeczytaj przed rozpoczęciem użytkowania... 1 Akcesoria...1 O tej instrukcji obsługi...1 Uwagi dotyczące użytkowania...1 Przygotowanie Kreatora Ustawień... 2 Kreator Ustawień... 4 Odtwarzanie (Operacje podstawowe)... 7 Ważne informacje...7 Wybór źródła sygnału...7 Ustawienie głównego regulatora głośności...8 Czasowe wyciszenie dźwięku (Muting)...8 Akcesoria Sprawdź, czy następujące elementy są dostarczone wraz z urządzeniem: Skrócona instrukcja obsługi... 1 CD-ROM (Instrukcja obsługi EN, DE, FR, IT, ES, NL, SE)... 1 Lista punktów serwisowych... 1 Przewód zasilania... 1 Pilot zdalnego sterowania (RC-1156)... 1 Baterie R6/AA... 2 Mikrofon (DM-A409)... 1 Antena pokojowa FM... 1 Antena pokojowa FM... 1 O tej instrukcji obsługi Przyciski sterujące tym urządzeniem Operacje opisane w tej instrukcji odnoszą się głównie do sterowania tym urządzeniem za pomocą pilota zdalnego sterowania. Symbole Symbol ten wskazuje odpowiednią stronę, na której opisano dane informacje. Symbol ten wskazuje stronę w instrukcji obsługi do pobrania ze strony internetowej Pliki w formacie Acrobat Reader dostępne w zakładce DO POBRANIA. Symbol ten oznacza uzupełniające informacje oraz porady dotyczące danej operacji. Symbol tej wskazuje punkty, które należy zapamiętać lub ograniczenia funkcji. Ilustracje Weź pod uwagę, że dla dokładniejszego wyjaśnienia niektórych zagadnień, rysunki urządzenia mogą się różnić od jego rzeczywistego wyglądu. Informacje o płycie CD-ROM (Skrócona instrukcja obsługi / Instrukcja obsługi) Przeglądanie pełnej instrukcji obsługi dostępnej do pobrania ze strony internetowej wymaga zainstalowanego na komputerze programu Adobe Reader Uwagi dotyczące użytkowania Przed włączeniem urządzenia Sprawdź ponownie, czy wszystkie połączenia zostały wykonane prawidłowo, i czy nie ma żadnych problemów z kablami połączeniowymi. Pomimo, że urządzenie ustawione jest w tryb oczekiwania, to w urządzeniu i tak występują elementy będące pod napięciem. Przed wyjazdem na dłuższy czas należy wyłączyć zasilanie odłączając przewód zasilania. O skraplaniu W przypadku dużych różnic w temperaturze pomiędzy wnętrzem urządzenia oraz otoczeniem, na elementach wewnątrz obudowy może pojawić się para wodna powodująca, że urządzenie nie będzie działało prawidłowo. Jeżeli taka sytuacja nastąpi, pozostaw urządzenie w spokoju na jedną do dwóch godzin z wyłączonym zasilaniem, tak aby temperatura elementów wewnętrznych urządzenia wyrównała się z temperaturą panującą na zewnątrz. Uwagi dotyczące telefonów komórkowych Używanie telefonów komórkowych w pobliżu tego urządzenia może powodować zakłócenia. Jeżeli nastąpi taka sytuacja, to używając telefon komórkowy odsuń się od urządzenia. Przenoszenie urządzenia Wyłącz zasilanie, po czym odłącz przewód zasilania od gniazda sieci elektrycznej. Następnie przed przeniesieniem, odłącz wszystkie kable łączące urządzenie z innymi podzespołami. Czyszczenie Obudowę i panel sterowania czyść miękką ściereczką. Jeżeli używasz chemicznych środków czyszczących, postępuj zgodnie z instrukcją. Nie stosuj roztworów takich jak: benzyna, rozpuszczalniki, dostępne w handlu środki czyszczące, detergenty, środki szorujące oraz środki antystatyczne przeznaczone dla płyt analogowych. 1

5 Przygotowanie Kreatora Ustawień Sekcja ta opisuje procedurę przygotowania Kreatora Ustawień przed użyciem. Nie podłączaj wtyczki przewodu zasilającego urządzenia do ściennego gniazda sieciowego, dopóki nie zostaną zakończone czynności przygotowawcze. Podłączenia głośników są wykonywane z użyciem Kreatora Ustawień. Nie podłączaj jeszcze głośników. Elementy wymagane na tym etapie Ustawienie i układ głośników Głośnik Subwoofer (z wbudowanym wzmacniaczem) Przewód głośnikowy Przygotuj odpowiednio dużo przewodu w zależności od liczby używanych głośników. Przewód audio Przed instalacją głośników, podłącz przewód głośnikowy do głośników. Dokładniejsze informacje dotyczące podłączenia głośników, znajdziesz w instrukcji obsługi głośników. Posługując się Kreatorem Ustawień, podłącz przewód głośnikowy do urządzenia. W przypadku instalacji zestawu 7.1-kanałowego (Tylny głośnik dźwięku otaczającego) W przypadku instalacji zestawu 5.1-kanałowego Odbiornik TV Przewód HDMI Pozycja słuchacza Pozycja słuchacza Pilot zdalnego sterowania / Baterie R6/AA (dostarczone) Przewód zasilania (dostarczony) Mikrofon (dostarczony) FL Lewy głośnik główny (L) FR Prawy głośnik główny (R) C Głośnik centralny SW Subwoofer SL Lewy głośnik dźwięku otaczającego (L) SR Prawy głośnik dźwięku otaczającego (R) SBL Lewy tylny głośnik dźwięku otaczającego (L) SBR Prawy tylny głośnik dźwięku otaczającego (R) Zainstaluj głośniki dźwięku otaczającego w pozycji 60 do 90 cm powyżej poziomu uszu słuchacza. Głośnik główny Głośnik surround Tylny głośnik surround (Gdy zainstalowano 7.1 kanałów) Lekkie pochylenie ku dołowi [Widok z boku] 2

6 Podłącz to urządzenie do odbiornika TV za pomocą przewodu HDMI (sprzedawanego niezależnie) Jeżeli urządzenie to zostało podłączone za pomocą przewodów innych niż przewody HDMI, to Kreator Ustawień nie zostanie wyświetlony. Włącz odbiornik TV i przełącz wejście video na to urządzenie (wejście HDMI) Informacje na temat obsługi odbiornika TV można znaleźć w jego instrukcji obsługi. Włącz zasilanie Przełącz sygnał wejściowy na to urządzenie (wejście HDMI) Włóż dostarczone baterie do pilota zdalnego sterowania Zsuń pokrywę przedziału na baterie w kierunku wskazywanym strzałką. Prawidłowo włóż dwie baterie zgodnie z oznaczeniami znajdującymi się w przedziale na baterie. Załóż pokrywę przedziału na baterie. Uruchomienie Kreatora Ustawień na następnej stronie 3

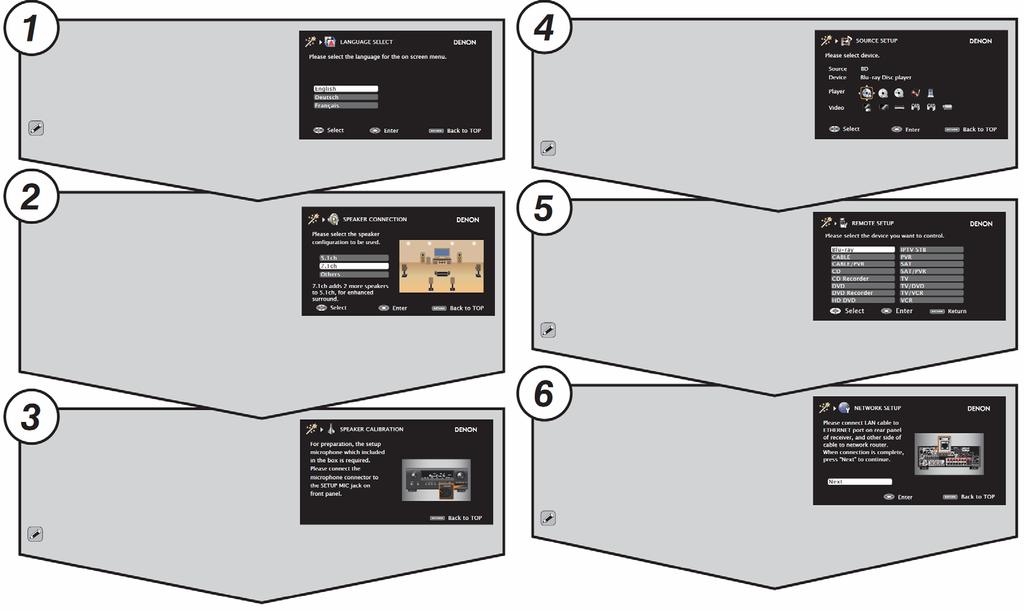

7 Kreator Ustawień Po zakończeniu przygotowań, uruchom Kreatora Ustawień. Posługując się Kreatorem Ustawień wykonaj podłączenia i ustawienia jak to przedstawiono w poniższych krokach. Postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Jeśli zachodzi taka potrzeba, możesz pominąć lub skasować każdą z sekcji. Wybór języka Ustaw język, w jakim będą wyświetlane instrukcje na ekranie odbiornika TV. Nawet po wykonaniu ustawień za pomocą Kreatora Ustawień mogą one zostać zmienione w poniższym menu ( strona 118 Język ). Ustawienie źródła Ustaw podłączenia złączy dla każdego z podłączanych podzespołów, a następnie podłącz do tych złącz. Nawet po wykonaniu ustawień za pomocą Kreatora Ustawień mogą one zostać zmienione w poniższym menu ( strona 90 "Przypisanie wejść ). Podłączenie głośników Podłącz głośniki w celu odtwarzania dźwięku otaczającego. Za pomocą Kreatora Ustawień dostępne jest jedynie podłączenie głośników w systemie 7.1-kanałowym lub 5.1-kanałowym. Chcąc przejść do 3. Speaker Calibration ( 3. Kalibracja głośników ), wybierz Others, po czym Skip w 2. Speaker Connection ( 2. Podłączenie głośników ). (W celu uzyskania dokładniejszych informacji dotyczących metod ustawień, zapoznaj się z strona 59 Instalacja głośników/podłączenia (Podłączenia zaawansowane).) Ustawienia zdalnego sterowania Wykonaj konfigurację ustawień, tak aby można było sterować podłączonymi podzespołami za pomocą pilota zdalnego sterowania dostarczonego wraz z tym urządzeniem. Nawet po wykonaniu ustawień za pomocą Kreatora Ustawień mogą one zostać zmienione w poniższym menu ( strona 116 Ustawienia zdalnego sterowania ). Kalibracja głośników Wykonaj konfigurację ustawienia głośników i ustaw optymalny dźwięk otaczający dla pomieszczenia, w którym znajduje się urządzenie. Nawet po wykonaniu ustawień za pomocą Kreatora Ustawień mogą one zostać zmienione w poniższym menu ( strona 21 Ustawienie głośników (Audyssey Auto Setup) ). Ustawienia sieci Wykonaj konfigurację w celu odtwarzania plików audio zapisanych na komputerze lub słuchania radia internetowego. Nawet po wykonaniu ustawień za pomocą Kreatora Ustawień mogą one zostać zmienione w poniższym menu ( strona 110 Ustawienia sieci ). 4 Kończy to pracę Kreatora Ustawień.

8 Podstawowe operacje Kreatora Ustawień Rozpoczynamy Podłącz wtyczkę przewodu zasilającego urządzenia do ściennego gniazda sieci zasilającej. Naciśnij przycisk AMP w celu ustawienia pilota zdalnego sterowania w tryb sterowania wzmacniaczem. Przełącza w tryb wzmacniacza Posługując się przejdź do pozycji, którą chcesz skonfigurować. Posługując się przejdź do pozycji, którą chcesz skonfigurować. Do ściennego gniazda sieci zasilającej (AC 230 V, 50 Hz) Przewód zasilania (dostarczony) Naciśnij przycisk ZONE SELECT przełączając tryb strefy na (MAIN ZONE). Przełączenie trybu strefy Ten pilot zdalnego sterowania jest zaprogramowanym pilotem, który może być użyty do sterowania podłączonymi urządzeniami. Naciśnij przycisk ON (I) na urządzeniu. Zasilanie zostanie włączone, a na ekranie odbiornika telewizyjnego pojawi się ekran startowy Kreatora Ustawień. Włącza zasilanie Świeci się Wprowadź wybór. Powrót do początku każdego z ustawień lub skasowanie Kreatora Ustawień Ten pilot zdalnego sterowania może pracować w trzech oddzielnych strefach, STREFIE GŁÓWNEJ (MAIN ZONE), ZONE2 oraz ZONE3. Aby posługiwać się Kreatorem Ustawień, przełącz pilota zdalnego sterowania w tryb MAIN ZONE. Gdy zasilanie jest przełączone w tryb oczekiwania Naciśnij przycisk STANDBY. [Status wskaźnika zasilania w trybie oczekiwania] Normalny tryb oczekiwania : Wyłączony Gdy HDMI Control - Control ( strona 108) ustawione jest na ON : czerwony Gdy Network Standby ( strona 112) ustawione jest na ON : czerwony Urządzenie w trybie oczekiwania pobiera pewną ilość energii. Chcąc całkowicie odłączyć zasilanie urządzenia, odłącz wtyk zasilania od gniazda sieci zasilającej. Naciśnij przycisk ENTER. Rozpoczęcie działania Kreatora Ustawień. Uruchomiony zostanie Kreator Ustawień. Postępuj według komunikatów pojawiających się na ekranie. W celu ponownego uruchomienia Kreatora Ustawień po jego wyłączeniu, wybierz SETUP WIZARD w menu ( strona 84 Mapa menu ). 5

9 Podłączenie głośników Podłączenie głośników przedstawione jest w 2. Podłączenie głośników Kreatora Ustawień, ale jeżeli nie chcesz używać Kreatora Ustawień lub Kreator Ustawień został wyłączony, to podłącz głośniki w sposób prezentowany poniżej. Szczegółowe instrukcje dotyczące użytkowania (pełna instrukcja obsługi) urządzenia dostępne do pobrania ze strony internetowej Pliki w formacie Acrobat Reader dostępne w zakładce DO POBRANIA. Podłączenie 7.1-kanałów 5.1-kanałów Dokładnie sprawdź podłączenie lewego (L) i prawego (R) kanału oraz polaryzację + (czerwony) i (czarny) przewodów głośnikowych podłączonych do tego urządzenia, jak również sprawdź polaryzację podłączeń kanałów sygnałowych. Połączenia systemu głośnikowego Zdejmij koszulkę kabla na długości około 10 mm i skręć końcówkę żyły lub zakończ ją. Podłącz w taki sposób, aby odizolowane żyły przewodów nie wystawały z gniazd głośnika. Jeżeli odizolowana żyła dotknie panelu tylnego lub też zwarte zostaną żyły + i -, to zadziała obwód zabezpieczający ( strona 143 Obwody zabezpieczające ). Nigdy nie dotykaj gniazd głośnikowych kiedy zasilanie jest włączone. Może to spowodować porażenie prądem elektrycznym. (Gdy uruchomiony jest Kreator Ustawień i chcąc wykonać podłączenia, postępuj według wskazówek pojawiających się na ekranie Kreatora Ustawień). Użyj głośniki o impedancji prezentowanej poniżej. Gniazda głośników FRONT CENTER SURROUND SURR.BACK / AMP ASSIGN Impedancja 6 16 Ω 6

10 Odtwarzanie (Operacje podstawowe) Tutaj wyjaśniamy, w jaki sposób wykonać proste operacje. Więcej informacji można znaleźć w pełnej instrukcji obsługi urządzenia dostępnej do pobrania ze strony internetowej Pliki w formacie Acrobat Reader dostępne w zakładce DO POBRANIA. Ważne informacje Przed rozpoczęciem odtwarzania wykonaj połączenia między rożnymi podzespołami i ustawienia na tym amplitunerze. W celu odtwarzania, zapoznaj się również z instrukcjami obsługi podłączonych podzespołów. Wybór źródła sygnału Naciśnij przycisk wyboru źródła sygnału ((BD, SAT/CBL, TV, NET/USB, DVD, V.AUX, DOCK, TUNER, GAME1, GAME2, DVR, CD lub PHONO), które ma być odtwarzane. Żądane źródło sygnału można wybrać bezpośrednio. W celu wybrania źródła sygnału, można również wykonać poniższe operacje. Posługując się pokrętłem na panelu przednim Obróć pokrętło SOURCE SELECT. Obrót pokrętłem SOURCE SELECT przełącza źródło sygnału w następującej kolejności. Gdy naciśnięty zostanie przycisk ipod na panelu przednim, źródło sygnału wejściowego w tym urządzeniu zostanie przełączone na DOCK lub NET/USB, a odtwarzanie na podłączonym ipodzie rozpocznie się automatycznie ( strona 34 Funkcja odtwarzania z ipoda ). Posługując się menu wyboru źródła SOURCE SELECT Wykonując tę operację przełącz pilota zdalnego sterowania w tryb (MAIN ZONE) ( strona 120 Obsługa urządzeń AV ). Jeżeli pilot zdalnego sterowania pracuje w trybie (ZONE2) lub Z3 (ZONE3), to po naciśnięciu przycisku SOURCE SELECT menu SOURCE SELECT nie zostanie wyświetlone. Źródło sygnału Wyświetlana jest podświetlona nazwa źródła sygnału. Ostatnio używane źródła sygnału Wyświetlane są ostatnio wybrane źródła sygnału (do 5). Wyświetlane są ikony dla sygnału źródłowego w różnych kategoriach. Naciśnij przycisk SOURCE SELECT. Wyświetlone zostanie menu SOUR- CE SELECT. Posługując się przyciskami wybierz źródło sygnału, a następnie naciśnij przycisk ENTER. Źródło sygnału zostało ustawione, natomiast menu wyboru źródła sygnału wyłączyło się. Podświetlone jest aktualnie wybrane źródło sygnału. Gdy używasz ipoda podłączonego bezpośrednio do portu USB na tym urządzeniu, to jako źródło sygnału wybierz USB/iPod. Źródła sygnału wejściowego, które nie będą używane mogą być czasowo wyłączone. Ustawienia te wykonaj za pomocą parametru Source Delete ( strona 115). Chcąc wyłączyć menu wyboru źródła bez wybierania źródła sygnału wejściowego, ponownie naciśnij SOURCE SELECT. Po naciśnięciu przycisku SOURCE SELECT, automatycznie uaktywniany jest tryb sterowania AMP (wzmacniaczem) ( strona 120). 7

11 Ustawienie głównego regulatora głośności Dla ustawienia poziomu głośności, posłuż się przyciskami. Jeżeli parametr Volume Display ustawiony jest na Relative ( strona 115) [Zakres regulacji] Jeżeli parametr Volume Display ustawiony jest na Absolute ( strona 115) [Zakres regulacji] Zakres regulacji różni się odpowiednio do sygnału wejściowego i do ustawienia poziomu kanału, itd. Można także sterować poprzez urządzenie główne. W tym przypadku, wykonaj następujące operacje. Chcąc ustawić poziom głośności, posłuż się pokrętłem MASTER VOLUME. Pozostałe operacje Zapoznaj się z poniższymi pozycjami w pełnej instrukcji obsługi urządzenia. Odtwarzanie z odtwarzacza płyt Blu-ray/DVD Odtwarzanie z odtwarzacza CD Odtwarzanie z ipoda Dostrajanie stacji radiowych Odtwarzanie sygnału audio z sieci Odtwarzanie z pamięci USB Wybór trybu odtwarzania (tryb dźwięku otaczającego) Przydatne funkcje Odtwarzanie w ZONE2/ZONE3 (oddzielnym pomieszczeniu) W jaki sposób zmieniać szczegółowe ustawienia Sterowanie podłączonymi urządzeniami za pomocą pilota zdalnego sterowania Czasowe wyciszenie dźwięku (Muting) Naciśnij przycisk. Wskaźnik zasilania miga kolorem zielonym. Na wyświetlaczu zaświeci się wskaźnik MUTE. Na ekranie odbiornika TV pojawi się. Poziom dźwięku zostanie zmniejszony do poziomu ustawionego przez parametr Mute Level ( strona 115). Chcąc skasować, ponownie naciśnij. Wyciszenie można również skasować poprzez zmianę poziomu głośności. Na tym kończymy omówienie podstawowych ustawień i operacji. Dokładniejsze informacje dotyczące zmiany ustawień oraz szczegółowe objaśnienia operacji znajdują się w pełnej instrukcji obsługi urządzenia dostępnej do pobrania ze strony internetowej Pliki w formacie Acrobat Reader dostępne w zakładce DO POBRANIA. 8
