1 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. 2 ZAWARTOŚĆ OPRACOWANIA: Spis zawartości opracowania. 2 Oświadczenie 4 Uprawnienia projetanta 5 Uprawnienia sprawdzającego Zaświadczenie z Izby projetanta Zaświadczenie z Izby sprawdzającego... 7 I. OPIS TECHNICZNY Przedmiot opracowania...8 Zares opracowania...8 Podstawa opracowania...8 Oświetlenie uliczne...9 Stan istniejący...9 Wymagania oświetleniowe....9 Sposób przebudowy oświetlenia....9 Sposób wyonania prac Ochrona przeciwporażeniowa Oświetlenie...11 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zares robót oraz olejność realizacji...11 Wyaz istniejących obietów budowlanych podlegających przebudowie...11 Wyaz elementów zagospodarowania działi lub terenu, tóre mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi...11 Wsazania dotyczące przewidywanych zagrożeń mogących wystąpić podczas realizacji robót budowlanych...12 Wsazanie środów technicznych i organizacyjnych zapobiegających niebezpieczeństwom wyniającym z wyonywania robót budowlanych:...12 Uwagi ońcowe `

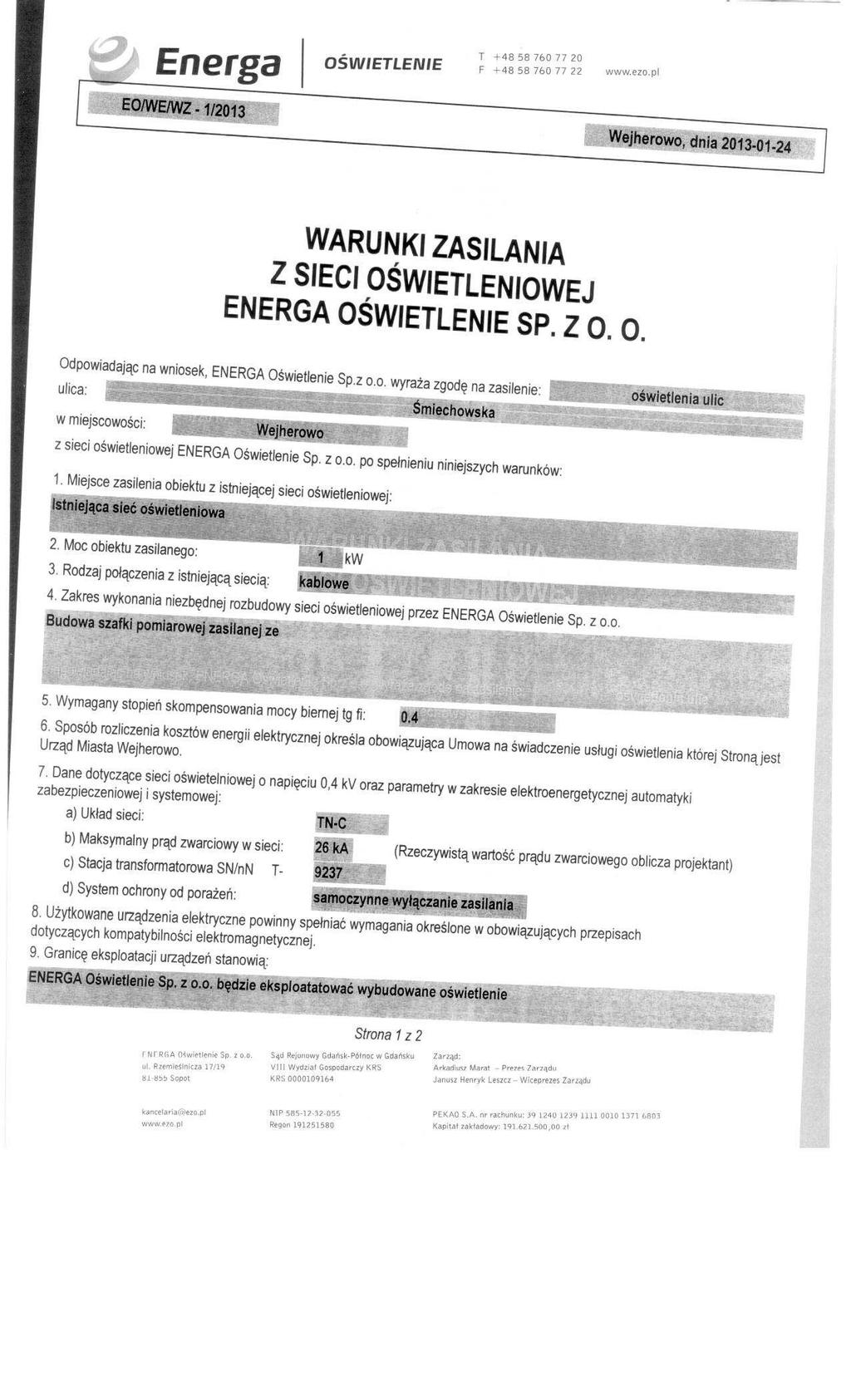

2 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. II. CZĘŚĆ FORMALNO-PRAWNA U-1. Waruni zasilania z sieci oświetleniowej nr EO/WE/WZ-1/2013 z dnia wydane przez ENERGA Oświetlenie Sp. z o.o U-2. Uzgodnienie doumentacji nr 16/W/2013 z dnia r wydane przez ENERGA Oświetlenie Sp. z o.o III. CZĘŚĆ RYSUNKOWA Rys. 1 Plan orientacyjny Rys. 2 Plan sytuacyjny sala 1:500

3 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. OŚWIADCZENIE Zgodnie z Umową oraz zgodnie z treścią art. 20 ust. 4 Ustawy z dnia 07 lipca 1994 r. Prawo Budowlane (Test jednolity: Dz. U. z 2003 r. Nr 207, poz. 2016, zmiany: Dz. U. z 2004 r. Nr 93, poz. 888), my niżej podpisani oświadczamy, że Projet architetoniczno-budowlany Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2 Przebudowa oświetlenia ulicznego w zaresie projetu architetoniczno -budowlanego został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej oraz jest ompletny z puntu widzenia celu, tóremu ma służyć. Gdańs, marzec 2013r. Projetant Sprawdzający mgr inż. Adam Lasowsi mgr inż. Michał Sajeno

4 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. ZA ZGODNOŚĆ Z ORYGINAŁEM mgr inż. Adam Lasowsi Uprawnienia budowlane do projetowania w ograniczonym zaresie w specjalności instalacyjnej w zaresie sieci, instalacji i urządzeń eletrycznych i eletroenergetycznych nr ewid. POM/0219/ZOOE/09

7 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. I. OPIS TECHNICZNY. Przedmiot opracowania Przedmiotem opracowania jest przebudowa oświetlenia ulicznego wzdłuż ulicy Śmiechowsiej w miejscowości Wejherowo olidującego z nowoprojetowanym uładem drogowym. Projet jest częścią wielobranżowego opracowania: OPRACOWANIE WIELOBRANŻOWEGO PROJEKTU BUDOWLANEGO I WYKONAWCZEGO UL. ŚMIECHOWSKIA ETAP 2 Inwestorem inwestycji jest Urząd Miejsi w Wejherowie. Zares opracowania Przebudowa oświetlenia ablowego zasilanego z istniejącej szafy oświetleniowej SO9237, znajdującego się wzdłuż ul. Śmiechowsiej. demontaż abla oświetleniowego YAKY 4x35mm 2 105m demontaż słupów oświetleniowych WZ-9 3szt. demontaż opraw oświetleniowych 150W 3szt. montaż rur osłonowych RHDPEp 110/6,3 26m wyonanie przecisu 2xRHDPEp 110/6,3 20m montaż abla oświetleniowego YAKY 4x35mm 2 126(156)m montaż słupów oświetleniowych 10m 3szt. montaż opraw oświetleniowych z odzysu 150W 3szt. Podstawa opracowania [1] Umowa z inwestorem [2] Mapa sytuacyjno wysoościowa 1:500 do celów projetowych [3] Waruni techniczne wydane przez Energa Oświeltenie nr EO/WE/WZ-1/2013 z dnia r. [4] Prawo budowlane Ustawa z dnia 7 lipca 1994 r (Dz.U. Nr 106 z 2000r z późniejszymi zmianami) [5] Rozporządzenie Ministra Infrastrutury z dnia 2 września 2004r w sprawie szczegółowego zaresu i formy doumentacji projetowej, specyfiacji technicznych wyonania i odbioru robót budowlanych oraz programu funcjonalno-użytowego (Dz.U. Nr 202 poz z 2004r). [6] Rozporządzenie Ministra Infrastrutury z dnia 3 lipca 2003 r w sprawie szczegółowego zaresu i formy projetu budowlanego (Dz.U. Nr 120 z 2003r). [7] Rozporządzenie Ministra Transportu i Gospodari Morsiej z dnia 2 marca 1999r. w sprawie warunów technicznych, jaim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 poz. 430 z 1999r.) [8] Rozporządzenie Ministra Transportu i Gospodari Morsiej z dnia 3 sierpnia 2000r w sprawie warunów technicznych, jaim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 63 poz. 735 z 2000r). [9] Ustawa z dnia 16 wietnia 2004r o wyrobach budowlanych (Dz.U. Nr 92 poz. 881 z 2004r).

8 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. [10] Rozporządzenie Ministra Infrastrutury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 poz z 2003r). [11] Norma N SEP-E-001:2003 Sieci eletroenergetyczne nisiego napięcia. Ochrona przeciwporażeniowa. [12] Rozporządzenie Ministra Gospodari z dnia 18 lutego 2008 r. zmieniające rozporządzenie w sprawie szczegółowych warunów funcjonowania systemu eletroenergetycznego. [13] Norma PN-EN :2007 Oświetlenie dróg. Część1: Wybór las oświetlenia. [14] Norma PN-EN :2007 Oświetlenie dróg. Część 2: Wymagania oświetleniowe. [15] Norma PN-EN :2007 Oświetlenie dróg. Część 3: Obliczenia oświetleniowe. [16] Norma PN-EN :2007 Oświetlenie dróg. Część 4: Metody pomiarów parametrów oświetlenia. [17] Norma SEP N SEP-E-004:2004 Eletroenergetyczne i sygnalizacyjne linie ablowe. Projetowanie i budowa. [18] Uzgodnienia branżowe. [19] Katalogi producentów. Oświetlenie uliczne. Stan istniejący Ulica Śmiechowsa znajduje się w miejscowości Wejherowo. Istniejące oświetlenie wzdłuż w/w ulicy zrealizowane jest na linii napowietrznej nn-0,4v oraz ablowo. Oświetlenie dotyczące projetu, realizowane jest z szafy oświetleniowej SO9237. Oświetlenie ul. Śmiechowsiej w zaresie objętym projetem jest realizowane na słupach żelbetowych WZ-9 z oprawami o źródłach wysooprężnych sodowych 150W, oraz linią ablową YAKY 4x35mm 2. Z projetowanym nowym uładem drogowym ulicy Śmiechowsiej, olidują 3 słupy oświetleniowe 1/76; 2/76 i 3/76, tóre wraz z ablami wymagają przebudowy. Właścicielem oświetlenia jest ENERGA Załad Oświetlenia Sp. z o. o. w Sopocie Wymagania oświetleniowe. Projetowane oświetlenie wzdłuż ulicy Śmiechowsiej w stosunu do istniejącego uładu, nie wymaga zmiany w zaresie wymagań oświetleniowych lasa drogi pozostaje bez zmian. W ramach projetowanej przebudowy ulicy Śmiechowsiej, nastąpi przeniesienie istniejących opraw oświetleniowych na nowe słupy oświetleniowe. Sposób przebudowy oświetlenia. Ze względu na olizję z nowym uładem drogowym zostaną zdemontowane słupy oświetleniowe nr 1/76; 2/76 i 3/76. W ich miejsce zaprojetowano słupy stalowe wysoości 10m z wysięgniami 2m, umieszczone jednostronnie poza chodniami i 0,5m od rawężnia projetowanej drogi. Według życzenia ENERGA Oświetlenie Sopot Sp. z o.o. należy zastosować słupy firmy Valmont. Na słupach zostaną zawieszone oprawy z demontażu. Wyżej wymienione oprawy oświetleniowe przed ponownym zamontowaniem należy poddać czyszczeniu i onserwacji.

9 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. Słupy należy ustawić wnęami od strony chodnia lub pobocza drogowego i wyposażyć w tabliczi słupowe 1x25A wg załączonych art atalogowych. Tabliczi wyposażyć w władi 6A. Kable w tabliczce słupowej mocować w choinę i założyć ońcówi termourczliwe. Dodatowo w ramach inwestycji, a zgodnie z uzgodnieniem projetu, należy wymienić tabliczi słupowe w istniejących słupach nr 4/76 i 4/75. Numeracja projetowanych słupów oświetleniowych zostaje zachowana z istniejącego uładu oświetleniowego. Loalizacja słupów oświetleniowych została poazana na planie sytuacyjnym rys nr2. Od słupa 4/75 na ulicy Wniebowstąpienia do słupa 4/76 na ulicy Śmiechowsiej, zostanie zdemontowany istniejący abel, a w jego miejsce po nowej trasie zostanie wybudowany odcine linii ablowej YAKY 4x35mm 2. Pod istniejącą ulicą Wniebowstąpienia, należy wyonać przecis rurą RHDPEp 110/6,3 dł. 2x10m (wraz z rezerwą), dla abla oświetleniowego. Rurą RHDPEp 110/6,3 dł. 2x6m (wraz z rezerwą), należy zabezpieczyć projetowany abel pod wjazdem na posesję nr działi 300 (ul. Śmiechowsa). Rurą RHDPEp 110/6,3 dł. 2x4m (wraz z rezerwą), należy zabezpieczyć projetowany abel pod wjazdem na posesję nr działi 313/1 (ul. Śmiechowsa). Rurą RHDPEp 110/6,3 dł. 1x2m i RHDPEp 110/6,3 dł. 1x3m, należy zabezpieczyć projetowany abel oświetleniowy biegnący z istniejącego słupa 4/75 do projetowanego słupa oświetleniowego 1/76, a będący w zbliżeniu z projetowanym uzbrojeniem tj. złączem ablowym i słupiem teletechnicznym. Wszelie przebudowy zostały poazane na planie sytuacyjnym [rys. nr 2]. Uwaga: Materiały odzysane z demontażu należy przeazać do ENERGA Oświetlenie Sp. z o.o., natomiast odzysane słupy oświetleniowe należy poddać utylizacji. Sposób wyonania prac. Roboty ablowe wyonywać zgodnie z N SEP-E 004 [12]. W wyopie abel uładać na warstwie piasu grubości 10cm linią falistą z zachowaniem dopuszczalnego promienia gięcia. Po ułożeniu abel przyryć warstwą piasu gr. 10cm i następnie gruntem rodzimym. W odległości 25cm nad ablem należy ułożyć folię ochronną w olorze niebiesim. Głęboość ułożenia abli w rowie ablowym, mierzona od powierzchni gruntu (lub drogi) do zewnętrznej górnej powierzchni abla powinna wynosić: nie mniej niż 0,7m, pod drogami 1,0m. Na ablach wzdłuż całej trasy, a taże w miejscach charaterystycznych winny być umieszczone opasi ablowe, na tórych w trwały sposób mają być zapisane: typ i przerój abla, napięcie, symbol użytownia, adresy, dane wyonawcy, data ułożenia. W miejscu olizji z innym uzbrojeniem, projetowany abel uładać w rurze ochronnej:

10 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. RHDPEp 110/6,3 Dla wyonania przepustów pod drogami należy stosować rury: RHDPEp 110/6,3 Przy ażdym przejściu pod drogą należy pozostawić jedną rurę rezerwową z liną zaciągową. Po ułożeniu rur i zaciągnięciu abli, ich ońce należy uszczelnić w celu zabezpieczenia przed dostaniem się wilgoci oraz zamuleniem. Do doboru wszystich słupów i fundamentów przyjąć grunt słaby, strefę wiatrową WI oraz strefę obciążenia sadzą SI. Ochrona przeciwporażeniowa. Oświetlenie Zastosowano ochronę przed dotyiem pośrednim: samoczynne wyłączenie zasilanie w uładzie TN-C zgodnie z normą N SEP-E-001 [13]. W celu zrealizowania lasy I ochrony opraw, należy poprowadzić od oprawy do zacisu neutralno ochronnego słupa, przewód uziemiający o przeroju 10mm 2 Cu. Słup 2/76 należy dodatowo uziemić poprzez wyonanie uziomów poziomych, ułożonych w ziemi wzdłuż linii ablowej oświetleniowej. Wymagana rezystancja pojedynczego uziemienia nie powinna przeroczyć 10Ω. Po wyonaniu uziomu, należy wyonać pomiary. Jeżeli zmierzona rezystancja lub napięcie rażeniowe są więsze od wymaganych, należy uziom rozbudować o dodatowe elementy pionowe. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Zares robót oraz olejność realizacji Wyopy pod able, uładanie rur osłonowych w wyopie, uładanie abli w wyopach, montaż uziomów w wyopie, montaż słupów, montaż opraw oświetleniowych na słupach. Wyaz istniejących obietów budowlanych podlegających przebudowie Szczegółowy wyaz istniejących obietów podano w puncie 2 opisu. Wyaz elementów zagospodarowania działi lub terenu, tóre mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Praca w pobliżu istniejących linii eletroenergetycznych napowietrznych ja i ablowych będących pod napięciem stwarzają niebezpieczeństwo porażenia. Dlatego niemal wszystie prace związane z przebudową linii należy wyonywać przy wyłączonym napięciu oraz ich uziemieniu. Rozpoczęcie robót może nastąpić na podstawie pisemnego polecenia prac.

11 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. Zagrożenie bezpieczeństwa i zdrowia ludzi stwarzają roboty wyonywane pod lub w pobliżu przewodów napowietrznych linii eletroenergetycznych w odległości od srajnych przewodów mniejszej niż: 3 m - dla linii o napięciu znamionowym nieprzeraczającym 1V, 5 m - dla linii o napięciu znamionowym powyżej 1V, lecz nieprzeraczającym 15V, Zagrożenie bezpieczeństwa i zdrowia ludzi stwarza wyonywanie wyopów o ścianach pionowych bez rozparcia o głęboości więszej niż 1,5 m oraz wyopów o bezpiecznym nachyleniu ścian o głęboości więszej niż 3,0 m. Wsazania dotyczące przewidywanych zagrożeń mogących wystąpić podczas realizacji robót budowlanych Zagrożenie bezpieczeństwa i zdrowia ludzi stwarzają roboty: wyonywane pod lub w pobliżu linii ablowych i przewodów napowietrznych linii eletroenergetycznych wyonywanie wyopów pod fundament ustawianie fundamentów w wyopie i słupów na fundamentach, prace montażowe na wysoości (montaż opraw na słupach). Wsazanie środów technicznych i organizacyjnych zapobiegających niebezpieczeństwom wyniającym z wyonywania robót budowlanych: Loalizację trasy linii należy zlecić uprawnionemu geodecie przed rozpoczęciem robót. Prace powinny wyonywać tylo osoby przeszolone i posiadające odpowiednie walifiacje w zaresie esploatacji urządzeń, instalacji i sieci.. Roboty w pobliżu czynnych urządzeń eletroenergetycznych powinny być wyonywane przy wyłączonych, odłączonych i uziemionych urządzeniach. Wyłączenie urządzeń doonuje właściciel urządzeń na prośbę wyonawcy, zgłoszoną w terminie 14 dni przed rozpoczęciem robót. Urządzenia eletroenergetyczne mogą być dopuszczona do esploatacji po wyonaniu badań ontrolnych z wyniiem pozytywnym. Po zaończeniu robót należy wyonać inwentaryzację geodezyjną wybudowanych urządzeń eletroenergetycznych.

12 Opracowanie wielobranżowego projetu budowlanego i wyonawczego ul. Śmiechowsa etap 2. Uwagi ońcowe. 1. Przed rozpoczęciem robót należy zapoznać się z istniejącym i projetowanym uzbrojeniem. 2. Prace wyonać zgodnie z uzgodnieniami załączonymi w części formalno-prawnej, obowiązującymi przepisami i normami. 3. Kable w rowach przed zasypaniem podlegają etapowemu odbiorowi przez użytownia oraz służbę geodezyjną. 4. Odbiory etapowe wyonuje ENERGA Oświetlenie Sopot Sp. z o.o. 5. Przed rozpoczęciem robót uzgodnić z ENERGA-Operator S.A. Załad Dystrybucji Wejherowo i z właścicielami działe termin rozpoczęcia prac. 6. W miejscach olizji z istniejącym uzbrojeniem, prace prowadzić pod nadzorem użytownia. 7. Po zaończeniu robót wyonać protooły pomiarów linii ablowych i uziemień oraz zgłosić do odbioru. 8. Stosować tylo materiały dopuszczone do stosowania w budownictwie [6]. Opracował: mgr inż. Adam Lasowsi Uprawnienia budowlane do projetowania w ograniczonym zaresie w specjalności instalacyjnej w zaresie sieci, instalacji i urządzeń eletrycznych i eletroenergetycznych nr ewid. POM/0219/ZOOE/09
