1 ZP Załącznik nr 1 do Ogłoszenia o zamówienia na usługi społeczne - Szczegółowy opis przedmiotu zamówienia Przedmiotem zamówienia jest kompleksowa obsługa techniczna wydarzenia artystycznego 25 Finał WOŚP w dniu r. (gotowość sceny godz. 10:00) wraz z transportem, montażem i demontażem (po godz ) wszystkich komponentów zapewnionych przez Wykonawcę według poniższej specyfikacji: 1. Warunki ogólne sceny: - zadaszenie musi być konstrukcją posiadającą aktualne atesty dla konstrukcji tymczasowych oraz powinna być wypoziomowana i stabilna wykonana zgodnie z obowiązującymi przepisami BHP. - montaż i demontaż konstrukcji zadaszenia scenicznego powinien być przeprowadzony przez uprawnione osoby - podesty sceniczne o wymiarach minimum 8m szerokość x 10m głębokość, wysokość podestów min. 1,2m - zadaszenie min. 8m x 10m (wymiar wewnętrzny), wymiar max. 10 x 10m (wymiar wewnętrzny) - wysokość okna scenicznego min 6m (od podłogi do górnej kraty) - szczelnie wysłonięta czarnym materiałem (tył i boki) - stanowisko monitorowca możliwe w obrysie sceny po stronie wejścia na scenę dla zespołu - schody po jednej stronie sceny o szerokości 2m, z poręczami, oświetlone - scena powinna być wypoziomowana, sucha, czysta i stabilna oraz posiadać dobrze oznaczone wszystkie krawędzie - wymagane są barierki ochronne na scenie zgodnie z przepisami BHP. - na scenie dodatkowo powinny znajdować się risery o wymiarach: 3x2m 1szt. 2x2m 2szt. - PA (nagłośnienie frontowe) podwieszone na konstrukcji wing lub na osobnej konstrukcji wolnostojącej - scena będzie ustawiona w dniu r. (wymagana gotowość sceny, dźwięku i oświetlenia na godzinę 10:00) w obrębie ulicy Piotrkowskiej na wysokości numeru wymagane jest ważne ubezpieczenie OC. - najazdy kablowe 50m - PŁOTY/BARIERKI do wygrodzenia sceny, minimum 80 metrów bieżących (min. 12 m płoty imprezowe zaporowe, min. 68m płoty lekkie) 2. Warunki ogólne nagłośnienia: System nagłośnieniowy o równej charakterystyce pasmowej, wolny od szumów i przydźwięków oraz zjawisk grzebieniowania, pozwalający na równomierne pokrycie dźwiękiem audytorium, umożliwiający uzyskanie średniego ciśnienia akustycznego o wartości 120dB SPL na wysokości stanowiska realizatora (F.O.H) (A-ważone 30Hz -18kHz, -3 db na skrajach pasma) bez słyszalnych zniekształceń. System nagłośnieniowy, monitorowy oraz peryferia musi być odpowiednio zestrojony i spełniać wszystkie ridery poszczególnych zespołów określone w punkcie 4. Stanowisko realizatora (F.O.H.) powinno znajdować się minimum 15 metrów od systemu dźwiękowego w osi sceny (dopuszczalne przesunięcie od osi sceny, tylko po uzyskaniu pisemnej lub mailowej zgody od wszystkich realizatorów zespołów). Konsoleta cyfrowa F.O.H minimum: - 48 kanałów in - 24 kanały out - 8 grup VCA - sekcja FX - niezależna korekcja, procesory dynamiki oraz zasilanie phantom dla każdego kanału Wymagana jest cyfrowa konsoleta monitorowa (min. 8 torów monitorowych) wraz z obsługą.

2 Wymagane jest zapewnienie: - obsługi FOH/AUX i pracowników technicznych min. 4 osoby - nagrzewnic z rękawem elastycznym min. 3m, szt. 4 o mocy min. 30kW każda - transportu, montażu i demontażu zadaszenia sceny oraz montażu podestów Wymagane jest dostarczenie i rozdzielenie energii elektrycznej w ilości umożliwiającej realizację koncertów wraz z oświetleniem, z przyłącza do 80kW z zabezpieczeniem 63A, które zapewnia Zamawiający, przyłącze znajduje się w odległości 30 m od sceny. 3. Zapewnienie oświetlenia koncertów. Minimalne wymagania: 8 szt. PAR 64 4 szt. ruchoma głowa oświetleniowa 4 szt. blinder frontowy 2 szt. hazer + wentylator konsoleta oświetleniowa odpowiednie okablowanie do obsługi i zasilenia oświetlenia realizacja miksowania przez wykwalifikowaną obsługę, możliwość wykorzystania urządzeń, które posiada Zamawiający tj szt. Flat Par tri7-10 szt. LED bar - 2 szt. Inno Color Beam Zapewnianie sprzętu i obsługi zgodnie z riderami technicznymi zespołów zamieszczonymi poniżej: 4.1. Zespół 1 1. UKŁAD SCENY Rozmieszczenie oraz ilość odsłuchów, zostanie dostosowana do możliwości sceny.

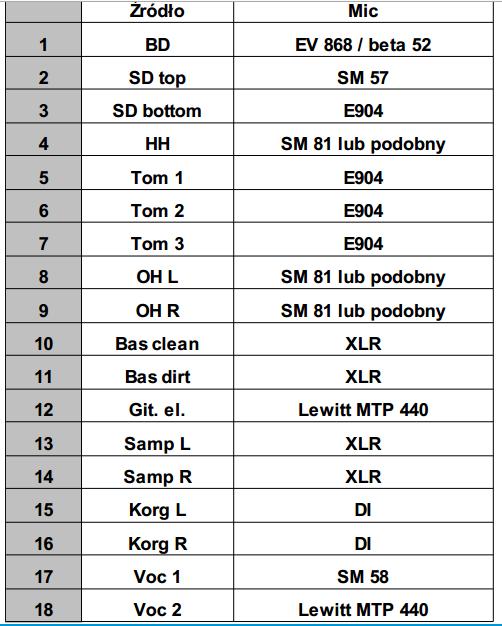

3 2. NAGŁOŚNIENIE 3x mikrofony wokalowe 3x Di-box stereo(1x interfejs(ścieżki) i klawiatura sterująca [Syntezator #1] + 1x MikroKorg[syntezator #2] + 1x wzmacniacz basowy lub preamp basowy) 2 mikrofony do wzmacniacza gitarowego (combo 1x12 + kolumna 1x12). Zestaw mikrofonów do perkusji Zespół 2 RIDER TECHNICZNY Niniejszy dokument zawiera opis wymagań technicznych umożliwiających przeprowadzenie koncertu na odpowiednim poziomie artystycznym i technicznym, stanowi integralną część umowy. System PA: Preferowane systemy nagłośnieniowe wyprodukowane przez profesjonalne i uznane firmy (np. L-ACOUSTICS/Meyer/JBL/D&B itp.). Zamawiający nie dopuszcza aparatury wyprodukowanej na wzór, prawie jak, w zasadzie takie samo jak, itd. Konfiguracja oraz moc systemu powinna być dopasowa do audytorium oraz zapewniać równomierne pokrycie dźwiękiem nagłaśnianego obszaru. W przypadku braku pokrycia dźwiękiem obszaru przed sceną konieczne jest zastosowanie frontfilla/outfila, etc. System powinien być przygotowany nie późnej niż na godzinę przed planowaną próbą. KONSOLETA FOH: Preferowana konsoleta cyfrowa. Jeżeli jest analogowa to powinna być wyposażona w filtry górno i dolno przepustowe, cztery punkty korekcji w tym dwa parametryczne, trzy wysyłki aux do procesorów efektowych. W przypadku braku konsolety monitorowej konsoleta musi posiadać dodatkowo cztery wysyłki aux/pre torów monitora plus EQ zainsertowany w torze. PROCESORY DŹWIĘKU: - EQ 31 w sumie LR - Compresor x 6 - Gate x 5 - FX: 2 x Rev/Plate/Hall - 1 x Delay Monitory: Zespół potrzebuje 6 niezależnych torów monitora + wedge na stanowisku monitorowym. Konsoleta uznanego producenta - preferowane Digico, Yamaha. W przypadku analogowej konsolety prosimy o zainsertowanie EQ w każdym torze oraz zainsertowanie kanałów zgodnie z input listą. Wszystkie wedge muszą być jednakowe oraz napędzane dedykowanymi wzmacniaczami. W przypadku konsolety analogowej wyklucza się korzystanie z przelotów w konsolecie przez inne zespoły. 1. Git 2 x WEDGE 2. Lead Voc. 2 x WEDGE 3. Bass 2 x WEDGE 4. Drums - XLR IEM VOX - stereo IEM

4 4.3. Zespół 3 Rider techniczny zespołu 3 nie przekracza wymogami rideru zespołu nr Zespół 4 Rider techniczny zespołu 4 nie przekracza wymogami rideru zespołu nr Zespół 5 RIDER TECHNICZNY ZESPOŁU 1. System nagłaśniający wolny od szumów i przydźwięków.

5 2. Preferowane systemy dźwiękowe: d&b audiotechnik (seria J,Q) L ACOUSTICS K1, V- DOSC, KUDO, MEYER SOUND (MILO, MICA), POL AUDIO (SLA 210), NEXO (GEO D,T ), ELECTRO- VOICE( XLC ), JBL VERTEC (VT4889) Systemy średnio-wysokotonowe powinny być podwieszone. Elementy zawieszenia powinny bezwzględnie posiadać niezbędny atest. 3. Minimalny rozmiar sceny to 8m x 10m (nie licząc zestawu głośnikowego), na scenie podest pod perkusję i klawisz. 4. Podczas koncertu oraz próby dźwięku na scenie nie może przebywać, nikt poza zespołem i obsługą techniczną zespołu oraz nagłośnienia. 5. Zasilanie V 6. Stanowisko realizatora dźwięku powinno znajdować się w środku pomiędzy prawą a lewą Stroną nagłośnienia w odpowiedniej odległości od sceny oraz powinno być zadaszone a) Preferowane miksery: SoundcraftnVi6/4, Vi 3000 Digidesign (Profile, D-Show) W przypadku miksera analogowego - minimum 32 kanały, - 8 sub- grup ( na insertach 1-2 grupy stereofoniczny kompresor) - w każdym kanale 4-punktowa korekcja, dwa parametryczne środki - filtr górno-przepustowy - pad - phantom - 4 aux post (efekty) b) Urządzenia zewnętrzne (dokładnie wyszczególnione w dalszej części) - 2 szt. reverb - delay - 6 szt. kompresor z trigerem - 3 szt. bramka szumów - 1 szt. EQ 2 *31 Pasm 7. Potrzebny oddzielny tor monitorowy: (schemat rozmieszczenia monitorów w dalszej części) - tor 1 - monitor dla wokalisty (min. 2 *300 W [RMS] )/ EQ 31 pasm - tor 2 - monitor dla gitary 1 (min. 300 W [RMS] )/ EQ 31 pasm - tor 3 - monitor dla bas(300 W [RMS] )/ EQ 31 pasm - tor 4 - monitor dla git(300 W [RMS] )/ EQ 31 pasm - tor 5 - monitor perkaszyn(300 W [RMS] )/ EQ 31 pasm - tor 6 - drumfill (min. 600 W [RMS]) / EQ 31 pasm - jeśli scena jest duża potrzebny sidefill o mocy (min. 2*1 kw [RMS])/ EQ 2*31 pasm 8. Zapewnienie minimum 2 osób do pomocy przy przenoszeniu sprzętu zespołu z samochodu na scenę przed próbą i ze sceny do samochodu po koncercie. 10. Po zakończeniu koncertu na scenie może znajdować się tylko obsługa techniczna zespołu w celu zabezpieczenia sprzętu (minimum 15 minut). 11. Oświetlenie powinno być dostosowane do wielkości i specyfiki miejsca koncertu oraz sceny. 12. W przypadku koncertów plenerowych scena musi być zadaszona i obudowana z trzech stron tak, aby nie było możliwości zalania sprzętu przez deszcz. 13. Wykonawca zobowiązuje się zapewnić możliwość występu zespołu na poziomie dźwięku (moc i barwa) nie gorszym, niż pozostałe występujące zespoły o tych parametrach decyduje realizator zespołu.
