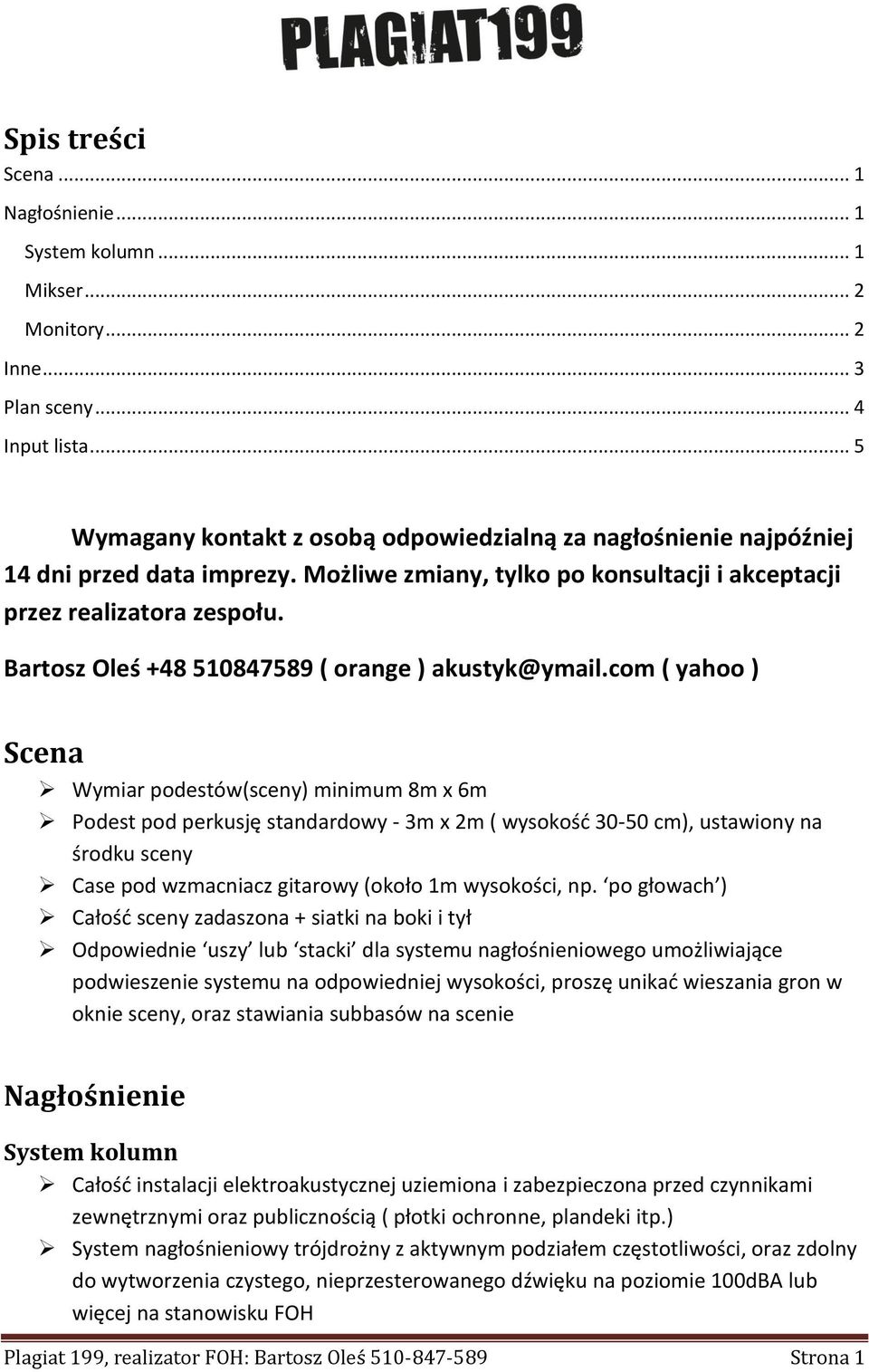

1 Spis treści Scena... 1 Nagłośnienie... 1 System kolumn... 1 Mikser... 2 Monitory... 2 Inne... 3 Plan sceny... 4 Input lista... 5 Wymagany kontakt z osobą odpowiedzialną za nagłośnienie najpóźniej 14 dni przed data imprezy. Możliwe zmiany, tylko po konsultacji i akceptacji przez realizatora zespołu. Bartosz Oleś ( orange ) akustyk@ymail.com ( yahoo ) Scena Wymiar podestów(sceny) minimum 8m x 6m Podest pod perkusję standardowy - 3m x 2m ( wysokość cm), ustawiony na środku sceny Case pod wzmacniacz gitarowy (około 1m wysokości, np. po głowach ) Całość sceny zadaszona + siatki na boki i tył Odpowiednie uszy lub stacki dla systemu nagłośnieniowego umożliwiające podwieszenie systemu na odpowiedniej wysokości, proszę unikać wieszania gron w oknie sceny, oraz stawiania subbasów na scenie Nagłośnienie System kolumn Całość instalacji elektroakustycznej uziemiona i zabezpieczona przed czynnikami zewnętrznymi oraz publicznością ( płotki ochronne, plandeki itp.) System nagłośnieniowy trójdrożny z aktywnym podziałem częstotliwości, oraz zdolny do wytworzenia czystego, nieprzesterowanego dźwięku na poziomie 100dBA lub więcej na stanowisku FOH Plagiat 199, realizator FOH: Bartosz Oleś Strona 1

2 Należy stosować konfiguracji zalecanych przez producentów oraz dedykowanych urządzeń w tym wzmacniaczy, aby cały system stanowił jeden spójny element. Należy unikać stosowania kolumn głośnikowych różnych producentów, oraz różnych wzmacniaczy. Nie akceptujemy systemów nie markowych oraz podróbek lub z analogowymi i pasywnymi krosownicami Preferowane duże systemy nagłośnieniowe firm: EV, D&B, JBL, L acoustics, Meyer Sound, proszę zapewnić odpowiednią ilość kolumn w gronie tak, aby równomiernie pokryć dźwiękiem cały obszar imprezy oraz zapewnić pełno-pasmową reprodukcje dźwięku Odpowiednia do nagłaśnianego obszaru ilość kolumn typu SUB ( minimum 1 kolumna SUB przypadająca na jedną kolumnę szerokopasmową) Proszę unikać konfiguracji end fire oraz cardio Ustawienia kątów oraz wysokość poparte wyliczeniami programowymi Mikser Konieczny jest mikser wyposażony w minimum 24 kanały mikrofonowe mono oraz 4 liniowe stereo Na każdym kanale korekcja czteropunktowa parametryczna, oraz opcje zasilania phantom, pad, insert i odwracania fazy sygnału wejściowego Preferowane są miksery analogowe wysokiej klasy wyposażone w grupy VCA (np. allen&heath ML, Soundcraft MH, Yamaha PM, midas H) lub cyfrowe (midas pro, digidesign venue, profile, dshow, soundcraft vi, allen&heath ilive) W przypadku konsolet cyfrowych mile widziane pluginy waves W przypadku mikserów cyfrowych proszę umożliwić podpięcie zewnętrznych efektów oraz zainsertowanie zewnętrznych procesorów dynamiki dostarczonych przez realizatora zespołu O poziomie dźwięku na koncercie decyduje realizator zespołu zgodnie z przyjętym maksimum dla całej imprezy ( nie mniej niż 100dBA) W przypadku miksera analogowego proszę zapewnić odpowiednia ilość procesorów dynamiki oraz korektorów graficznych Mikser ustawiony naprzeciw sceny w polu działania systemu LR, najlepiej centralnie na środku, nie na balkonach, przy ścianach, w narożach lub za filarami Odpowiednio zabezpieczony przed dostępem osób niepowołanych oraz czynnikami atmosferycznymi ( deszcz, mróz) Monitory Optymalnie 8 torów monitorowych ( minimum 5) o 1x drumfill ( zawsze) o 6x wedge ( minimum 4) o Sidefill ( na scenach o szerokości powyżej 8m) Plagiat 199, realizator FOH: Bartosz Oleś Strona 2

3 Osobny system monitorowy wraz z konsoleta ( najlepiej cyfrowa, minimum 8 aux) i korektorami graficznymi na każdym torze Wszystkie kolumny typu wedge takie same, zasilane takimi samymi wzmacniaczami Minimum dwa wedge dla wokalistki ( środek sceny), w trybie link ( mono na tym samym torze aux) Osobny gain na FOH i monitor ( spliter), lub trim na obydwu stanowiskach, po wcześniejszym ustawieniu gainów przez realizatora zespołu plagiat 199 Możliwy kontakt wzrokowy muzyków z realizatorem monitorów Monitory ustawione na głośne granie wokalami ( zwłaszcza wedge ustawione w przedniej linii sceny) Aux/odbiorca Typ Przykładowy mix 1 wokal główny 2x wedge Wokal główny 2 puzon Wedge Puzon, trąbka, wokal puzon 3 trąbka Wedge Trąbka, puzon, wokal trąbka 4 gitara 1 Wedge Gitara 1, gitara 2, śladowo perkusja, bas, wokal główny 5 gitara 2 Wedge Gitara 2, gitara 1, śladowo perkusja, bas, wokal główny 6 bas Wedge Bas, perkusja, wokal główny 7 perkusja Drumfill Perkusja, bas, gitary, wokal główny 8 Sidefill Full range lub bas + top Wokal główny, perkusja, puzon, trąbka Inne Wszelkiego rodzaju reklamy oraz inne elementy scenografii nie mogą zasłaniać aparatury nagłośnieniowej, jeśli nie posiadają odpowiedniego prześwitu ( minimum 50%) Wszystkich połączeń należy dokonywać stosując symetryczne kable ekranowane oraz profesjonalne wtyki audio typu XLR Komunikacja ze sceną oraz mikserem monitorowym W przypadku konsolety analogowej od momentu rozpoczęcia próby do zakończenia koncertu nastawy wykorzystywanych kanałów i urządzeń są wyłącznie do dyspozycji realizatora zespołu plagiat 199 ( to samo dotyczy miksu monitorowego) Zasilanie systemu nagłośnieniowego oraz urządzeń na scenie musi być odseparowane od oświetlenia. Parametry zasilania urządzeń zespołu to standardowe 230V AC 50Hz Nie wyrażamy zgody na półprofesjonalną lub w pełni profesjonalną rejestrację sygnałów audio Plagiat 199, realizator FOH: Bartosz Oleś Strona 3

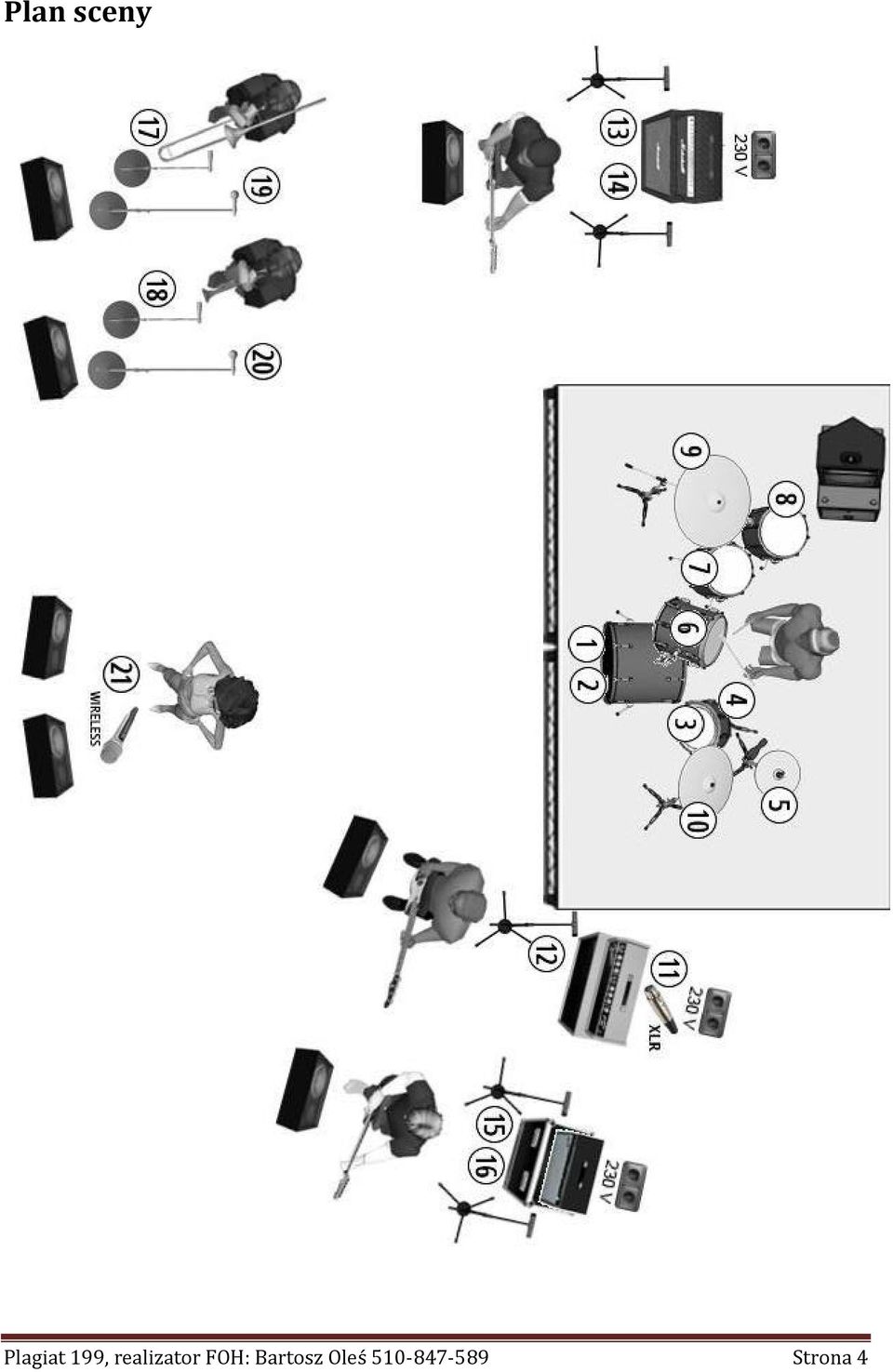

4 Plan sceny Plagiat 199, realizator FOH: Bartosz Oleś Strona 4

5 Input lista Ch. Źródło Mikrofon/DI Insert FOH Statyw Inne 1 Stopa EV N/D868 lub Beta 52A Bramka Niski 2 Stopa środek Beta 91A lub e901 Bramka - +48V 3 Werbel góra e604 lub e904 Bramka Niski 4 Werbel dół e604 lub e904 Bramka - 5 Hi-hat C451B lub SM81 - Średni +48V 6 Tom 1 e604 lub e904 Bramka - 7 Tom 2 e604 lub e904 Bramka - 8 Tom 3 e604 lub e904 Bramka - 9 OH lewy C451B lub SM81 - Wysoki 10 OH prawy C451B lub SM81 - Wysoki 11 Bas linia XLR Kompresor - 12 Bas mikrofon EV N/D868 lub Beta 52A Kompresor Niski 13 Git 1 lewy MD421 lub SM57 - Niski 14 Git 1 prawy e906 lub e609 - Niski 15 Git 2 lewy MD421 lub SM57 - Niski 16 Git 2 prawy e906 lub e609 - Niski 17 Puzon MD421 lub SM57 Kompresor Wysoki 18 Trąbka MD421 lub SM57 Kompresor Wysoki 19 Wokal puzon SM 58 lub Beta 58A - Wysoki 20 Wokal trąbka SM 58 lub Beta 58A Kompresor Wysoki 21 Wokal SM 58 bezprzewodowy Kompresor Wysoki Efekty FOH Wejście Wyjście Inne 22 moog Własny TS TS Mono ST1 Korg Własny 2x RCA 2x RCA Stereo ST2 SPX Yamaha 2x XLR 2x XLR Stereo ST3 M-One TC electronic 2x XLR 2x XLR Stereo ST4 Reverb Np. Lexicon PCM Stereo GRP Insert Routing inne 1 Kompresor Ch. 1, 2 Mono 2 Kompresor Ch. 3, 4 Mono 3-4 Kompresor Ch. 6, 7, 8 Stereo 5-6 Kompresor Ch. 13,14,15,16 Stereo Plagiat 199, realizator FOH: Bartosz Oleś Strona 5
