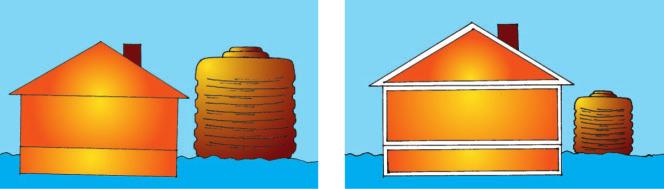

2 Docieplając oszczędzasz Prawidłowość doboru konstrukcji ścian pod względem ich ciepłochronności odzwierciedla wielkość tzw. współczynnika przenikania ciepła U C(max) (dawniej określanego jako współczynnik k), która dla ścian zewnętrznych budynków jednorodzinnych nie powinna obecnie przekraczać wartości 0,25 W/(m 2 x K). Reguła podstawowa: im niższa wartość współczynnika U C, tym mniejsze są straty ciepła. Wartość U C, czyli współczynnik przenikania ciepła przez przegrodę budowlaną, oznacza stratę ciepła przy spadku temperatury o 1 o C między otoczeniem zewnętrznym i wewnętrznym w odniesieniu do 1m 2 w jednostce czasu. Prosty przykład ukaże znaczenie współczynnika U C. 30centymetrowy mur z cegły wapienno piaskowej bez ocieplenia powoduje roczne zużycie oleju grzewczego w wysokości około 16,5 litra na każdy m 2 ściany, U C = 1,65 W/(m 2 x K). Zużycie oleju grzewczego w domu niedocieplonym. Zużycie oleju grzewczego w domu docieplonym styropianem ARBET. Przy warstwie docieplającej 15 cm styropianu Arbet można osiągnąć roczną redukcję zużycia oleju grzewczego do około 2,3 litra na każdy m 2 ściany, U C = 0,23 W/(m 2 x K). Wymagania prawne Wartości współczynnika U C ścian i stropów, obliczone zgodnie z Polską Normą, dotyczącą obliczania oporu cieplnego i współczynnika przenikania ciepła dla budynków mieszkalnych jednorodzinnych, nie mogą być większe niż wartość U C (max). Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami 0,20 Ściany zewnętrzne Stropy nad piwnicami nieogrzewanymi Podłogi na gruncie 0,25 0,25 0,30 0,0 0,1 0,2 0,3 0,4 0,5 0,6 U C(max) [W/m 2 K] 2

3 Tabela wartości współczynnika U C [W/(m 2 K)] z uwzględnieniem docieplenia styropianem ARBET Fasada EXPERT (bez uwzględnienia mostków termicznych)* Materiał ściany zewnętrznej (muru) Grubość ściany [m] Wartość wsp. U C bez docieplenia Grubość warstwy styropianu Arbet 8 cm 10 cm 15 cm Beton komórkowy, na zaprawie ciepłochronnej. Gęstość 500 kg/m 3 0,24 0,36 0,67 0,46 0,29 0,24 0,25 0,21 0,19 0,17 Beton komórkowy, zaprawa cement.wapienna. Gęstość 500 kg/m 3 0,24 0,36 0,88 0,62 0,32 0,28 0,28 0,24 0,20 0,19 Beton komórkowy, na zaprawie ciepłochronnej. Gęstość 700 kg/m 3 0,24 0,36 0,88 0,62 0,32 0,28 0,28 0,24 0,20 0,19 Beton komórkowy H+H kl. 700 Ytong 0,4 0,18 0,24 0,24 0,89 0,70 0,43 0,32 0,29 0,23 0,28 0,25 0,21 0,21 0,19 0,16 Mur z cegły kratówki na zaprawie cem.wap. 0,25 1,62 0,38 0,32 0,23 Cegła dziurawka 0,25 1,74 0,39 0,33 0,23 Cegła ceramiczna, pełna. Mur z pustaków ceramicznych drążonych szczelinowych na zaprawie cem.wap., 800 0,25 0,36 0,19 0,25 2,02 1,57 1,24 1,00 0,40 0,38 0,36 0,33 0,33 0,32 0,30 0,29 0,24 0,23 0,22 0,21 Mur z cegły silikatowej pełnej 1900 Mur z cegły silikatowej drążonej ,25 0,25 2,23 2,07 0,41 0,40 0,34 0,34 0,24 0,24 Mur z cegły klinkierowej ,25 2,45 0,42 0,34 0,24 Porotherm 30 Profi 0,30 0,60 0,27 0,24 0,18 Porotherm 25 P + W na zaprawie zwykłej 0,25 1,03 0,34 0,29 0,21 *Opracowane na podstawie informacji z Zalety styropianu Nie chłonie wilgoci Obojętny ekologicznie Łatwy w obróbce Znakomite własności izolacyjne Nie starzeje się (nie utlenia się) Materiał samogasnący Łatwy w docinaniu 3

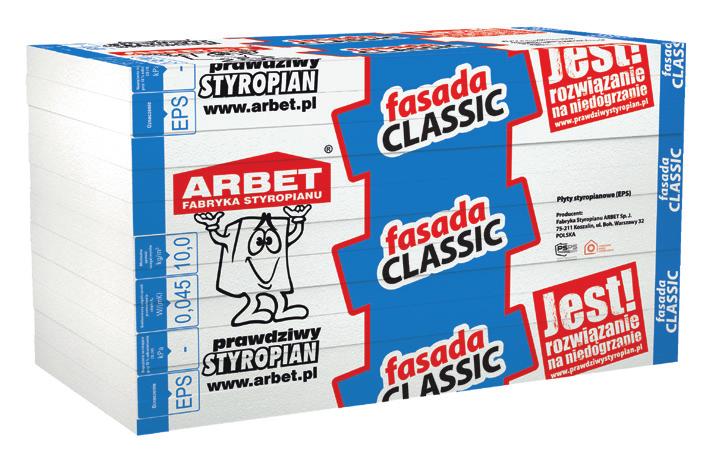

4 Płyty styropianowe Fasada CLASSIC Zastosowanie: Płyty styropianowe Fasada CLASSIC przeznaczone są do stosowania w aplikacjach niewymagających przenoszenia obciążeń mechanicznych, lub wymagających przenoszenia niewielkich obciążeń mechanicznych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną w konstrukcjach wewnętrznych ścianek działowych ścian w konstrukcji szkieletowej z okładziną stropów od spodu w systemie ETICS (BSO, metoda lekka mokra ) stropów od spodu z okładziną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 20 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T1L2W2S b 5P5BS50DS(N)5DS(70,)3TR80 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (5) P(5) BS50 DS(N)5 DS(70,)3 TR80 E tolerancja/wymaganie ± 1 mm ± 5 mm/m 5 mm 50 kpa ± 0,5% 3% 80 kpa 0,045 W/(m K) 4

5 Płyty styropianowe Fasada KOMFORT Zastosowanie: Płyty styropianowe Fasada KOMFORT przeznaczone są do stosowania w aplikacjach niewymagających przenoszenia obciążeń mechanicznych, lub wymagających przenoszenia niewielkich obciążeń mechanicznych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną w konstrukcjach wewnętrznych ścianek działowych ścian w konstrukcji szkieletowej z okładziną stropów od spodu w systemie ETICS (BSO, metoda lekka mokra ) stropów od spodu z okładziną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 20 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T1L2W2S b 5P5BS75DS(N)2DS(70,)2TR80 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (5) P(5) BS75 DS(N)2 DS(70,)2 TR80 E tolerancja/wymaganie ± 1 mm ± 5 mm/m 5 mm 75 kpa ± 0,2% 2% 80 kpa 0,042 W/(m K) 5

6 Płyty styropianowe Fasada EXPERT Zastosowanie: Płyty styropianowe Fasada EXPERT przeznaczone są do stosowania w aplikacjach niewymagających przenoszenia obciążeń mechanicznych, lub wymagających przenoszenia niewielkich obciążeń mechanicznych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T1L2W2S b 2P5BS100DS(N)2DS(70,)2TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (2) P(5) BS100 DS(N)2 DS(70,)2 TR100 E tolerancja/wymaganie ± 1 mm /m 5 mm 100 kpa ± 0,2% 2% 100 kpa 0,040 W/(m K) 6

7 Płyty styropianowe Fasada FS 15 Zastosowanie: Płyty styropianowe Fasada FS 15 przeznaczone są do stosowania w aplikacjach wymagających przenoszenia średnich obciążeń mechanicznych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE FS15 EPSEN 13163T1L2W2S b 2P5BS115CS(10)70DS(N)2DS(70,)2TR120 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (2) P(5) BS115 CS(10)70 DS(N)2 DS(70,)2 TR120 E tolerancja/wymaganie ± 1 mm /m 5 mm 115 kpa 70 kpa ± 0,2% 2% 120 kpa 0,038 W/(m K) 7

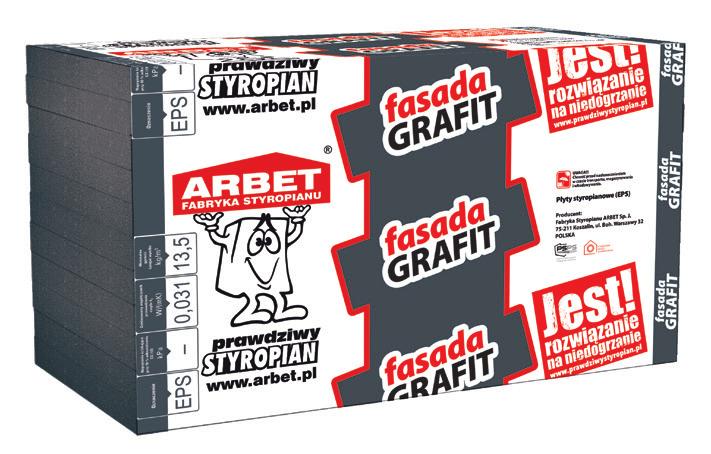

8 Płyty styropianowe Fasada GRAFIT Zastosowanie: Płyty styropianowe Fasada GRAFIT przeznaczone są do stosowania w aplikacjach niewymagających przenoszenia obciążeń mechanicznych, lub wymagających przenoszenia niewielkich obciążeń mechanicznych, w których ze względów technicznych lub estetycznych należy stosować ocieplenie o jak najmniejszej grubości. Polecane są przede wszystkim do termoizolacji budynków energooszczędnych i pasywnych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną w konstrukcjach wewnętrznych ścianek działowych ścian w konstrukcji szkieletowej z okładziną stropów od spodu w systemie ETICS (BSO, metoda lekka mokra ) stropów od spodu z okładziną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga 1: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Uwaga 2: Sposób postępowania z płytami styropianowymi Fasada GRAFIT podany jest na stronie internetowej Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T1L2W2S b 2P5BS100DS(N)2DS(70,)2TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (2) P(5) BS100 DS(N)2 DS(70,)2 TR100 E tolerancja/wymaganie ± 1 mm /m 5 mm 100 kpa ± 0,2% 2% 100 kpa 0,031 W/(m K) 8

9 Płyty styropianowe Fasada Eko GRAFIT Zastosowanie: Płyty styropianowe Fasada Eko GRAFIT przeznaczone są do stosowania w aplikacjach niewymagających przenoszenia obciążeń mechanicznych, lub wymagających przenoszenia niewielkich obciążeń mechanicznych, w których ze względów technicznych lub estetycznych należy stosować ocieplenie o jak najmniejszej grubości. Polecane są przede wszystkim do termoizolacji budynków energooszczędnych i pasywnych. Płyty te mogą być stosowane między innymi do izolacji: ścian w zewnętrznych zespolonych systemach ocieplenia ETICS (metoda lekka mokra, bezspoinowy system ocieplenia BSO) ścian z okładziną i wentylowaną szczeliną powietrzną ścian szczelinowych z wentylowaną szczeliną powietrzną ścian szczelinowych z niewentylowaną szczeliną powietrzną w konstrukcjach wewnętrznych ścianek działowych ścian w konstrukcji szkieletowej z okładziną stropów od spodu w systemie ETICS (BSO, metoda lekka mokra ) stropów od spodu z okładziną dachów stromych pomiędzy krokwiami dachów stromych pod konstrukcją nośną stropodachów wentylowanych. Uwaga 1: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Uwaga 2: Sposób postępowania z płytami styropianowymi Fasada Eko GRAFIT podany jest na stronie internetowej Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPSEN 13163T1L2W2S b 5P10BS75DS(N)2DS(70,)2TR80 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(1) L(2) W(2) S b (5) P(10) BS75 DS(N)2 DS(70,)2 TR80 E tolerancja/wymaganie ± 1 mm ± 5 mm/m 10 mm 75 kpa ± 0,2% 2% 80 kpa 0,033 W/(m K) 9

10 Płyty styropianowe PODŁOGA/DACH Zastosowanie: Płyty styropianowe podłoga/dach przeznaczone są do stosowania w aplikacjach wymagających przenoszenia średnich obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 18 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: podłóg na stropach o sztywnej konstrukcji podłóg na gruncie poddaszy użytkowych i nieużytkowych stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS100CS(10)60DS(N)5DS(70,)2TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(2) L(3) W(3) S b (5) P(10) BS100 CS(10)60 DS(N)5 DS(70,)2 TR100 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 100 kpa 60 kpa ± 0,5% 2% 100 kpa 0,040 W/(m K) a Ta wartość, która daje liczbowo większą tolerancję. 10

11 Płyty styropianowe PODŁOGA/DACH EXPERT Zastosowanie: Płyty styropianowe podłoga/dach EXPERT przeznaczone są do stosowania w aplikacjach wymagających przenoszenia średnich obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 24 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: podłóg na stropach o sztywnej konstrukcji podłóg na gruncie podłóg w systemie ogrzewania podłogowego poddaszy użytkowych i nieużytkowych stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną tarasów i balkonów oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS125CS(10)80DS(N)5DS(70,)2DLT(1)5TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Odkształcenie w określonych warunkach obciążenia ściskającego i temperatury Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień a Ta wartość, która daje liczbowo większą tolerancję. klasa/poziom T(2) L(3) W(3) S b (5) P(10) BS125 CS(10)80 DS(N)5 DS(70,)2 DLT(1)5 TR100 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 125 kpa 80 kpa ± 0,5% 2% 5% 100 kpa 0,038 W/(m K) 11

12 Płyty styropianowe EPS 037 DACH/PODŁOGA Zastosowanie: Płyty styropianowe podłoga/dach przeznaczone są do stosowania w aplikacjach wymagających przenoszenia wysokich obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 30 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: podłóg na stropach o sztywnej konstrukcji podłóg na gruncie poddaszy użytkowych i nieużytkowych podłóg w systemie ogrzewania podłogowego stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS150CS(10)100DS(N)5DS(70,)2DLT(1)5 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Odkształcenie w określonych warunkach obciążenia ściskającego i temperatury Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(2) L(3) W(3) S b (5) P(10) BS150 CS(10)100 DS(N)5 DS(70,)2 DLT(1)5 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 150 kpa 100 kpa ± 0,5% 2% 5% 0,037 W/(m K) a Ta wartość, która daje liczbowo większą tolerancję. 12

13 Płyty styropianowe PODŁOGA/DACH GRAFIT Zastosowanie: Płyty styropianowe podłoga/dach GRAFIT przeznaczone są do stosowania w aplikacjach wymagających przenoszenia średnich obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 18 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: podłóg na stropach o sztywnej konstrukcji podłóg na gruncie poddaszy użytkowych i nieużytkowych stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych. Uwaga 1: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Uwaga 2: Sposób postępowania z płytami styropianowymi PODŁOGA/DACH GRAFIT podany jest na stronie internetowej Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS100CS(10)60DS(N)5DS(70,)2TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień klasa/poziom T(2) L(3) W(3) S b (5) P(10) BS100 CS(10)60 DS(N)5 DS(70,)2 TR100 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 100 kpa 60 kpa ± 0,5% 2% 100 kpa 0,031 W/(m K) a Ta wartość, która daje liczbowo większą tolerancję. 13

14 Płyty styropianowe PARKING Zastosowanie: Płyty styropianowe parking przeznaczone są do stosowania w aplikacjach wymagających przenoszenia większych obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 45 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: parkingów, garaży, tarasów, balkonów oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych oraz podłogowych podłóg na stropach o sztywnej konstrukcji podłóg na gruncie podłóg w systemie ogrzewania podłogowego poddaszy użytkowych i nieużytkowych stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000x500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS200CS(10)150DS(N)5DS(70,)2DLT(1)5TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Odkształcenie w określonych warunkach obciążenia ściskającego i temperatury Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień a Ta wartość, która daje liczbowo większą tolerancję. klasa/poziom T(2) L(3) W(3) S b (5) P(10) BS200 CS(10)150 DS(N)5 DS(70,)2 DLT(1)5 TR100 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 200 kpa 150 kpa ± 0,5% 2% 5% 100 kpa 0,035 W/(m K) 14

15 Płyty styropianowe PARKING EXPERT Zastosowanie: Płyty styropianowe parking EXPERT przeznaczone są do stosowania w aplikacjach wymagających przenoszenia większych obciążeń mechanicznych, w których dopuszczalne obciążenie użytkowe (wg PNEN 13163, pkt. F.2) wynosi 60 kpa, tj kg/m 2. Płyty te mogą być stosowane między innymi do izolacji: parkingów, garaży, tarasów, balkonów oraz miejsc, do izolacji których zaleca się stosowanie produktów fasadowych oraz podłogowych posadzek w obiektach przemysłowych i magazynowych podłóg na stropach o sztywnej konstrukcji podłóg na gruncie podłóg w systemie ogrzewania podłogowego poddaszy użytkowych i nieużytkowych stropodachów pełnych i wentylowanych dachów stromych na konstrukcji nośnej, pod pokrycie dachówką ścian poniżej poziomu gruntu, z izolacją przeciwwodną. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Wymiary płyt 1000 x 500 mm; Grubość płyt od 10 do 300 mm; Krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE EPS EN T2L3W3S b 5P10BS250CS(10)200DS(N)5DS(70,)2DLT(1)5TR100 cecha Grubość (nie dotyczy półwyrobów) Długość (nie dotyczy półwyrobów) Szerokość (nie dotyczy półwyrobów) Prostokątność (nie dotyczy półwyrobów) Płaskość (nie dotyczy półwyrobów) Wytrzymałość na zginanie Naprężenie ściskające przy 10% odkształceniu Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Odkształcenie w określonych warunkach obciążenia ściskającego i temperatury Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień a Ta wartość, która daje liczbowo większą tolerancję. klasa/poziom T(2) L(3) W(3) Sb(5) P(10) BS250 CS(10)200 DS(N)5 DS(70,)2 DLT(1)5 TR100 E tolerancja/wymaganie ± 0,6% lub ± 3 mm a ± 0,6% lub ± 3 mm a ± 5 mm/m 10 mm 250 kpa 200 kpa ± 0,5% 2% 5% 100 kpa 0,035 W/(m K) 15

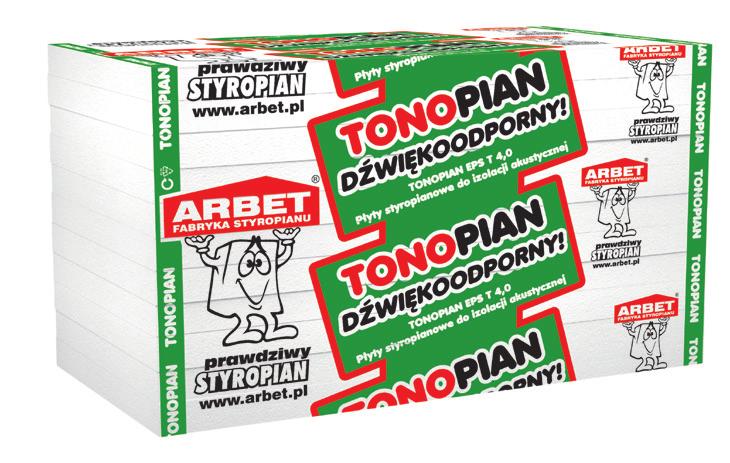

16 Płyty do izolacji akustycznej TONOPIAN EPS T 4,0 Zastosowanie Tonopianu: 31dB Podstawowym przeznaczeniem Tonopianu jest izolacja akustyczna stropów poprzez zastosowanie dwuwarstwowego układu zwanego podłogą pływającą. W takim rozwiązaniu podłoga oddzielona jest od konstrukcji nośnej warstwą Tonopianu. Pozwala to uzyskać bardzo wysokie parametry ochrony akustycznej przy równoczesnej pewności, że podłoga zachowa swoją nośność nawet przy długotrwałym obciążeniu. Tonopian powinien być stosowany do izolacji stropów międzykondygnacyjnych w każdym budynku mieszkalnym i użyteczności publicznej, ze względu na wymagania ochrony akustycznej budowli określone w Polskiej Normie PNB021513:1999. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Cechy Tonopianu: Tłumienie dźwięków uderzeniowych do 31 db; Wymiary płyt 1000 x 500 mm; Grubość płyt (d L c) 223, 333, 383, 433, 503 mm. PODSTAWOWE PARAMETRY TECHNICZNE TONOPIANU EPS T 4,0 cecha Grubość Długość Szerokość Prostokątność Wytrzymałość na zginanie Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Sztywność dynamiczna, s dla płyt 223 Sztywność dynamiczna, s dla płyt 333, 383, 433 i 503 Ściśliwość Deklarowany współczynnik przewodzenia ciepła, λ D Deklarowany opór cieplny R D dla płyt 223 dla płyt 333 dla płyt 383 dla płyt 433 dla płyt 503 Ważony wskaźnik zmniejszenia poziomu uderzeniowego, L w dla płyt 223 dla płyt 333 i 383, 433 i 503 Obciążenie użytkowe na warstwie wyrównawczej Klasa reakcji na ogień klasa/poziom T(1) L(3) W(3) S b (5) BS50 DS(N)5 DS(70,)2 SD25 SD15 CP3 E tolerancja/wymaganie 5% + 15% ± 0,6% ± 0,6% ± 5 mm/1000 mm 50 kpa ± 0,5% 2% 25 MN/m 3 15 MN/m 3 3 mm 0,043 W/(m K) 0,50 0,75 0,85 1,00 1,15 26 db 1, 28 db 2 29 db 1, 31 db 2 4,0 kpa Powyższe wartości L w zostały wyliczone dla jastrychu o grubości: 1 40mm, 2 60 mm Wszystkie parametry techniczne zawarte są w deklaracjach właściwości użytkowych i kartach technicznych. 16

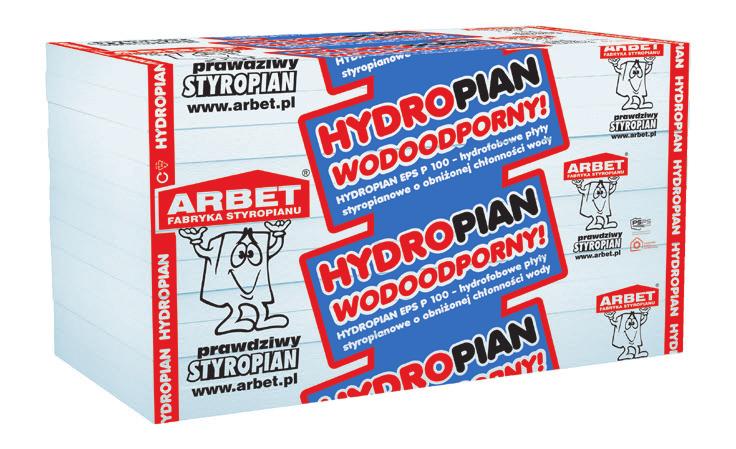

17 Płyty o obniżonej chłonności wody HYDROPIAN EPS P 100 Zastosowanie Hydropianu EPS P 100: Ze względu na swoje właściwości Hydropian powinno się stosować w miejscach szczególnie narażonych na silne, długotrwałe zawilgocenie i poddanych wyższym obciążeniom (dopuszczalne obciążenie użytkowe wg PNEN (F.2): 30 kpa, tj kg/m 2 ), jak: ściany piwnic, podmurówek i fundamentów; posadzki, podłogi na gruncie i tarasy, szczególnie pracujące pod obciążeniem; zielone tarasy i wiszące ogrody ; dachy płaskie i o odwróconym układzie warstw tzw. dachy odwrócone ; parkingi dachowe, garaże; w budownictwie drogowym i mostowym jako wypełnienie nasypów; w konstrukcjach inżynierskich. Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Cechy Hydropianu: wymiary płyt 1000 x 500 mm; grubość płyt od 20 do 300 mm; krawędzie proste lub na zakładkę ; Na indywidualne zamówienie wymiary do 6000x1200x1000 mm. PARAMETRY TECHNICZNE HYDROPIANU EPS P 100 EPSEN13163T1L2W2S b 2P5BS150CS(10)100DS(N)2DS(70,)2WL(T)4 cecha klasa/poziom Grubość (nie dotyczy półwyrobów) T(1) Długość (nie dotyczy półwyrobów) L(2) Szerokość (nie dotyczy półwyrobów) W(2) Prostokątność (nie dotyczy półwyrobów) S b (2) Płaskość (nie dotyczy półwyrobów) P(5) Wytrzymałość na zginanie BS150 Naprężenie ściskające przy 10% odkształceniu CS(10)100 Stabilność wymiarowa w stałych normalnych warunkach laboratoryjnych Stabilność wymiarowa w określonych warunkach temperatury i wilgotności Nasiąkliwość wodą przy długotrwałym (28 dni) całkowitym zanurzeniu DS(N)2 DS(70,)2 WL(T)4 Nasiąkliwość wodą przy długotrwałym (28 dni) częściowym zanurzeniu, W lp Deklarowany współczynnik przewodzenia ciepła λ D Klasa reakcji na ogień E tolerancja/wymaganie ± 1 mm /m 5 mm 150 kpa 100 kpa ± 0,2% 2% 4% 0,5kg/m 2 0,036 W/(m K) 17

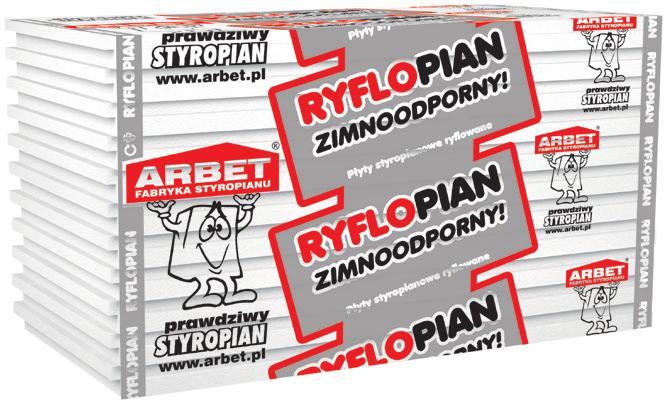

18 Płyty styropianowe ryflowane RYFLOPIAN Zastosowanie Ryflopianu: Ryflopian jest szczególnie polecany przy wykonywaniu izolacji cieplnej ścian w konstrukcjach szkieletowych domów drewnianych. Pozwala on, poprzez odprowadzanie wilgoci na zewnątrz, wyeliminować niekorzystny wpływ pary wodnej na płyty poszycia. Doskonale sprawdza się również jako materiał ociepleniowy ułożony pomiędzy krokwiami w izolacji cieplnej dachu skośnego (od strony poszycia dachu potrzebna jest szczelina wentylacyjna, przez którą odprowadzana jest wilgoć, zastosowanie Ryflopianu eliminuje konieczność projektowania jej w konstrukcji dachu). Uwaga: o przydatności wyrobu izolacyjnego do danej aplikacji powinien decydować projektant. Cechy Ryflopianu: wymiary płyt 1000 x 500 mm; grubość płyt od 50 do 200 mm. PARAMETRY TECHNICZNE Parametry techniczne zależą od użytego styropianu FASADA. Wymiary wcięć w płytach RYFLOPIAN AA 15±1 mm A B B BB A min. 50±1 mm 15±1 mm 15±1 mm 50±1 mm 18

19 Płyty z polistyrenu extrudowanego Styropian ekstrudowany XPS Styropian XPS to polistyren ekstrudowany doskonały materiał termoizolacyjny wykorzystywany w budownictwie już od wielu lat. Jego podstawowymi zaletami jest bardzo duża wytrzymałość na obciążenia mechaniczne, niezwykle mała nasiąkliwość wodą nawet przy jej długotrwałym działaniu i szczególnie dobre właściwości termoizolacyjne. Zastosowanie styropianu XPS: Zielone dachy, parkingi dachowe i tarasy. chłodnie, magazyny, sezonownie, silosy i inne obiekty budownictwa przemysłowego, rolniczego i przetwórstwa spożywczego do izolacji ścian, podłóg i dachów; hale, baseny, lodowiska i inne obiekty sportowe i rekreacyjne do izolacji ścian podłóg i dachów; jako materiał konstrukcyjny w budownictwie wodnym, drogowym i mostowym; w konstrukcjach inżynierskich do wykonywania nasypów, zastępowania podłoży o małej nośności, w elementach pływających. Izolacja ciągów komunikacyjnych Izolacja dachów odwróconych Izolacja przyziemia i ścian piwnicy Izolacja podłóg przemysłowych Styropian XPS produkowany jest z różnymi wykończeniami krawędzi i powierzchni. Szczegółowych informacji udzielają nasze biura handlowe. 19

20 Płyty styropianowe z papą STYROPAPA ARBET Zastosowanie płyt Styropapa ARBET: Płyty STYROPAPA ARBET przeznaczone są do wykonywania izolacji cieplnej i/lub kształtowania dachów płaskich i skośnych. Mogą być również stosowane jako termoizolacja podłóg i tarasów, a także pod wylewki betonowe oraz jako warstwa izolacyjna pod papę wierzchniego krycia. Wszystkie rodzaje płyt warstwowych można układać na różnego rodzaju nieodkształcalnych podłożach dachowych i na istniejących już pokryciach dachowych. 50 mm 50 mm STYROPAPA ARBET Typ 1 Zastosowanie: Płyty STYROPAPA ARBET (Typ 1) stosowane są do wykonywania izolacji termicznej dachów o kącie nachylenia do 20 pod warstwę szlichty cementowej. właściwości Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Klasyfikacja ogniowa w zakresie odporności dachu na ogień zewnętrzny Typ 1 z rdzeniem ze styropianu o minimalnych klasach i poziomach opisanych kodem: wymaganie 0,10 Mpa B ROOF (t1) i nierozprzestrzeniające ognia (NRO) EPS EN T1L1W1S1P3CS(10)70BS115DS(N)5DS(70,)2TR100 (wg PNEN 13163:2009) EPS EN T2L3W3S b 5P10CS(10)70BS115DS(N)5DS(70,)2TR100 (wg PNEN A1:201503) 20

21 Płyty styropianowe z papą STYROPAPA ARBET Typ 2 Zastosowanie: Płyty STYROPAPAARBET (Typ2) stosowane są do wykonywania izolacji cieplnej dachów o kącie nachylenia do 20, pod bezpośrednie krycie papą, podłóg, tarasów, balkonów i fundamentów. właściwości Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych po 24 h w temp C i 20 0 C Wytrzymałość na rozciąganie prostopadle do powierzchni czołowych po 24 h przechowywania w wodzie Wytrzymałość na oddzieranie papy od styropianu, moment oddzierania Klasyfikacja ogniowa w zakresie odporności dachu na ogień zewnętrzny wymaganie 0,12 MPa 0,12 MPa 0,12 MPa 22 Nmm/mm B ROOF (t1) i nierozprzestrzeniające ognia (NRO) Typ 2 z rdzeniem ze styropianu o minimalnych klasach i poziomach opisanych kodem: EPS EN T1L1W1S1P3CS(10)80BS125DS(N)5DS(70,)2DLT(1)5 (wg PNEN 13163:2009) EPS EN T2L3W3S b 5P10CS(10)80BS115DS(N)5DS(70,)2DLT(1)5 (wg PNEN A1:201503) z tym, że wytrzymałość na rozciąganie prostopadle do powierzchni czołowych nie może być mniejsza niż 120 kpa STYROPAPAARBET Typ 2100 kpa Typ 2 z rdzeniem ze styropianu o minimalnych klasach i poziomach opisanych kodem: EPS EN T1L1W1S1P3CS(10)100BS150DS(N)5DS(70,)2DLT(1)5 (wg PNEN 13163:2009) EPS EN T2L3W3S b 5P10CS(10)80BS115DS(N)5DS(70,)2DLT(1)5 (wg PNEN A1:201503) z tym, że wytrzymałość na rozciąganie prostopadle do powierzchni czołowych nie może być mniejsza niż 120 kpa STYROPAPA ARBET Typ 3 Zastosowanie: Płyty STYROPAPAARBET (Typ3) stosowane są do wykonywania izolacji cieplnej dachów o kącie nachylenia do 20, pod bezpośrednie krycie papą, podłóg, tarasów, balkonów i fundamentów. Właściwości jak w STYROPAPAARBET Typ 2. Typ 3 z rdzeniem ze styropianu o minimalnych klasach i poziomach opisanych kodem: EPS EN T1L1W1S1P3CS(10)150BS200DS(N)5DS(70,)2DLT(1)5 (wg PNEN 13163:2009) EPS EN T2L3W3S b 5P10CS(10)150BS200DS(N)5DS(70,)2DLT(1)5 (wg PNEN A1:201503) z tym, że wytrzymałość na rozciąganie prostopadle do powierzchni czołowych nie może być mniejsza niż 120 kpa 21

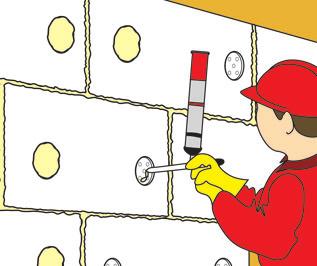

22 Piany do styropianu ARBET TERMO SYSTEM PIANA IZOLACYJNOUSZCZELNIAJĄCA Zastosowanie Piany: Do wypełniania szczelin pomiędzy płytami izolacji termicznej (ze styropianu, wełny i in.). Do izolowania płaszczyzn i rur. Do uszczelniania elementów budowlanych (okien, drzwi, parapetów i in.). Może być również stosowana do uszczelniania i wygłuszania ścian działowych, izolacji dachów i stropodachów. Izolacja elementów instalacji wod.kan. i c.o., wypełnianie przepustów kablowych i rurowych. Zalety: zwiększona wydajność łatwa obróbka wysoka izolacyjność Właściwości: bardzo dobra izolacyjność termiczna (λ D = 0,036 W/mK) bardzo dobra przyczepność dobre parametry wytrzymałościowe niska nasiąkliwość wodą 22

23 Piany do styropianu ARBET TERMO SYSTEM PIANA MONTAŻOWA NISKOROZPRĘŻNA Zastosowanie Piany: Uszczelnienia przy mocowaniu futryn drzwiowych i ram okiennych, również z cienkościennych profili PCV i aluminium przy użyciu mechanicznych łączników i rozpórek, uszczelnianie złączy dachowych, ściennych i stropowych. Montaż parapetów (pianka nie powoduje ich odkształcania), rolet. Uszczelnianie i wygłuszanie ścian działowych, izolacja dachówi stropodachów. Izolacja elementów instalacji wod.kan. i c.o., wypełnianie przepustów kablowych i rurowych. Zalety: nie odkształca profili PCV bezpieczna dla parapetów całoroczna (10 do +30 C) kontrolowany przyrost Właściwości: Doskonała przyczepność do wszelkich materiałów budowlanych np.: beton, blacha, drewno. Temperatura stosowania od 10 C do +30 C. Wydajność ok. 45 L z 1 L pianki w zależności od wilgotności i temperatury otoczenia. 23

24 Klej do styropianu ARBET TERMO SYSTEM KLEJ DO STYROPIANU Zastosowanie Kleju: Klej poliuretanowy do styropianu przeznaczony jest do mocowania płyt styropianowych (w tym grafitowych oraz XPS) przy ocieplaniu ścian zewnętrznych budynków, montażu parapetów, uzupełnianiu szczelin w izolacji termicznej. Wykazuje doskonałą przyczepność do materiałów takich jak: beton, tynki, cegła, drewno, metal oraz styropian. Zalety: szybkodziałający termoizolacyjny mocnowiążący Właściwości: łatwy i wygodny w użyciu doskonała przyczepność do podłoży betonowych, ceramicznych, styropianu wysoka wydajność bardzo dobra izolacyjność 24

25 Środek czyszczący Płyn czyszczący ARBET Zastosowanie: Płyn czyszczący przeznaczony jest do usuwania nieutwardzonych pian i klejów poliuretanowych. Niezbędny do czyszczenia zaworów pojemników oraz pistoletów do pianki montażowej. Zalecany do czyszczenia narzędzi zabrudzonych nieutwardzonym poliuretanem. Doskonale nadaje się do odtłuszczania powierzchni przed nakładaniem pianek, silikonów lub klejów. Właściwości: łatwy i wygodny w użyciu wysoka skuteczość doskonała wydajność natychmiastowe działanie 25

26 INFORMACJE UZUPEŁNIAJĄCE Odmiana Deklarowany współczynnik przewodzenia ciepła λ D [W/(m*K)] Grubość płyt [mm] Deklarowany opór cieplny R D [m 2 K/W] FASADA CLASSIC 0,045 0,40 0,65 0,85 1,10 1,30 1,55 1,75 2,00 2,20 2,40 2,65 2,85 3,10 3,30 3,55 3,75 4,00 4,20 4,40 4,65 4,85 5,10 5,30 5,55 5,75 6,00 6,20 6,40 6,65 FASADA KOMFORT 0,042 0,45 0,70 0,95 1,15 1,40 1,65 1,90 2,10 2,35 2,60 2,85 3,05 3,30 3,55 3,80 4,00 4,25 4,50 4,75 5,00 5,20 5,45 5,70 5,95 6,15 6,40 6,65 6,90 7,10 FASADA EXPERT 0,040 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 FASADA FS 15 0,038 0,25 0,50 0,75 1,05 1,30 1,55 1,80 2,10 2,35 2,60 2,85 3,15 3,40 3,65 3,90 4,20 4,45 4,70 5,00 5,25 5,50 5,75 6,05 6,30 6,55 6,80 7,10 7,35 7,60 7,85 FASADA GRAFIT 0,031 0,30 0,60 0,95 1,25 1,60 1,90 2,25 2,55 2,90 3,20 3,50 3,85 4,15 4,50 4,80 5,15 5,45 5,80 6,10 6,45 6,75 7,05 7,40 7,70 8,05 8,35 8,70 9,00 9,35 9,65 FASADA EKO GRAFIT 0,033 0,30 0,60 0,90 1,20 1,50 1,80 2,10 2,40 2,70 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,15 5,45 5,75 6,05 6,35 6,65 6,95 7,25 7,55 7,85 8,15 8,45 8,75 9,05 PODŁOGA/DACH 0,040 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 PODŁOGA/DACH GRAFIT 0,031 0,30 0,60 0,95 1,25 1,60 1,90 2,25 2,55 2,90 3,20 3,50 3,85 4,15 4,50 4,80 5,15 5,45 5,80 6,10 6,45 6,75 7,05 7,40 7,70 8,05 8,35 8,70 9,00 9,35 9,65 PODŁOGA DACH EXPERT 0,038 0,25 0,50 0,75 1,05 1,30 1,55 1,80 2,10 2,35 2,60 2,85 3,15 3,40 3,65 3,90 4,20 4,45 4,70 5,00 5,25 5,50 5,75 6,05 6,30 6,55 6,80 7,10 7,35 7,60 7,85 EPS037 DACH/PODŁOGA 0,037 0,25 0,50 0,80 1,05 1,35 1,60 1,85 2,15 2,40 2,70 2,95 3,20 3,50 3,75 4,05 4,30 4,55 4,85 5,10 5,40 5,65 5,90 6,20 6,45 6,75 7,00 7,25 7,55 7,80 8,10 PARKING 0,035 0,25 0,55 0,85 1,10 1,40 1,70 2,00 2,25 2,55 2,85 3,10 3,40 3,70 4,00 4,25 4,55 4,85 5,10 5,40 5,70 6,00 6,25 6,55 6,85 7,10 7,40 7,70 8,00 8,25 8,55 PARKING EXPERT 0,035 0,25 0,55 0,85 1,10 1,40 1,70 2,00 2,25 2,55 2,85 3,10 3,40 3,70 4,00 4,25 4,55 4,85 5,10 5,40 5,70 6,00 6,25 6,55 6,85 7,10 7,40 7,70 8,00 8,25 8,55 HYDROPIAN EPS P 100 0,036 0,55 0,80 1,10 1,35 1,65 1,90 2,20 2,50 2,75 3,05 3,30 3,60 3,85 4,15 4,40 4,70 5,00 5,25 5,55 5,80 6,10 6,35 6,65 6,90 7,20 7,50 7,75 8,05 8,30 HYDROPIAN EPS P 150 0,035 0,55 0,85 1,10 1,40 1,70 2,00 2,25 2,55 2,85 3,10 3,40 3,70 4,00 4,25 4,55 4,85 5,10 5,40 5,70 6,00 6,25 6,55 6,85 7,10 7,40 7,70 8,00 8,25 8,55 EPS ,040 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 EPS ,040 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 26

27 INFORMACJE UZUPEŁNIAJĄCE Odmiana TONOPIAN EPS T 223 Deklarowany współczynnik przewodzenia ciepła λ D [W/(m*K)] Grubość płyt [mm] Deklarowany opór cieplny R D [m 2 K/W] 0,50 TONOPIAN EPS T 333 0,75 TONOPIAN EPS T 383 0,043 0,85 TONOPIAN EPS T 433 1,00 TONOPIAN EPS T 503 1,15 Odmiana Kod oznaczenia FASADA CLASSIC EPS EN T1L2W2Sb5P5BS50DS(N)5DS(70,)3TR80 FASADA KOMFORT EPS EN T1L2W2Sb5P5BS75DS(N)2DS(70,)2TR80 FASADA EXPERT EPS EN T1L2W2Sb2P5BS100DS(N)2DS(70,)2TR100 FASADA FS 15 EPS EN T1L2W2Sb2P5BS115CS(10)70DS(N)2DS(70,)2TR120 FASADA GRAFIT EPS EN T1L2W2Sb2P5BS100DS(N)2DS(70,)2TR100 FASADA EKO GRAFIT EPS EN T1L2W2Sb5P10BS75DS(N)2DS(70,)2TR80 PODŁOGA/DACH EPS EN T2L3W3Sb5P10BS100CS(10)60DS(N)5DS(70,)2TR100 PODŁOGA/DACH GRAFIT EPS EN T2L3W3Sb5P10BS100CS(10)60DS(N)5DS(70,)2TR100 PODŁOGA DACH EXPERT EPS EN T2L3W3Sb5P10BS125CS(10)80DS(N)5DS(70,)2DLT(1)5TR100 EPS037 DACH/PODŁOGA EPS EN T2L3W3Sb5P10BS150CS(10)100DS(N)5DS(70,)2DLT(1)5 PARKING EPS EN T2L3W3Sb5P10BS200CS(10)150DS(N)5DS(70,)2DLT(1)5TR100 PARKING EXPERT EPS EN T2L3W3Sb5P10BS250CS(10)200DS(N)5DS(70,)2DLT(1)5TR100 HYDROPIAN EPS P 100 EPS EN T1L2W2Sb2P5BS150CS(10)100DS(N)2DS(70,)2WL(T)4 HYDROPIAN EPS P 150 EPS EN T1L2W2Sb2P5BS200CS(10)150DS(N)2DS(70,)2DLT(1)5WL(T)3 EPS EPS EN T1L2W2Sb2P5BS115CS(10)70DS(N)2DS(70,)2TR100 EPS EPS EN T1L2W2Sb2P5BS125CS(10)80DS(N)2DS(70,)2TR100 TONOPIAN EPS T 223 EPS EN T1L3W3Sb5BS50DS(N)5DS(70,)2SD25CP3 TONOPIAN EPS T 333 EPS EN T1L3W3Sb5BS50DS(N)5DS(70,)2SD15CP3 TONOPIAN EPS T 383 EPS EN T1L3W3Sb5BS50DS(N)5DS(70,)2SD15CP3 TONOPIAN EPS T 433 EPS EN T1L3W3Sb5BS50DS(N)5DS(70,)2SD15CP3 TONOPIAN EPS T 503 EPS EN T1L3W3Sb5BS50DS(N)5DS(70,)2SD15CP3 27

28 NOTATKI 28

29 NOTATKI 29

30 INFORMACJE UZUPEŁNIAJĄCE Wymiary płyt, objętości paczek, powierzchnia płyt w paczce dla poszczególnych grubości (grubości płyt podane na etykiecie). Standardowe wymiary: długość płyty 1000 mm, szerokość płyty 500 mm. Krawędzie płyt mogą być proste lub frezowane. 30

31 INFORMACJE UZUPEŁNIAJĄCE Grubości płyt odmian fasadowych zapewniających taką samą izolacyjność cieplną. Odmiana λ D [W/mK] Grubość [cm] Fasada EXPERT 0,040 10,0 12,0 15,0 16,0 18,0 20,0 Fasada KOMFORT 0,042 10,5 12,6 15,8 16,8 18,9 21,0 Fasada CLASSIC 0,045 11,2 13,5 16,9 18,0 20,2 22,5 Fasada GRAFIT 0,031 7,8 9,3 11,6 12,4 14,0 15,5 Fasada EKO GRAFIT 0,033 8,2 9,9 12,4 13,2 14,8 16,5 Fasada FS 15 0,038 9,5 11,4 14,2 15,2 17,1 19,0 31
