1 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Zaawansowane systemy fotowoltaiczne Wykład 6 Eksploatacja systemów PV dr inż. Janusz Teneta C-3 pok. 8 (parter), romus@agh.edu.pl Wydział EAIiIB Katedra Automatyki i Inżynierii Biomedycznej AGH Kraków 2016

2 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Koszty eksploatacji systemu Ubezpieczenie Dozór i ochrona Coroczny (lub raz na dwa lata) serwis techniczny Czyszczenie/odśnieżanie Administracja związana z dokumentowaniem i raportowaniem ilości wyprodukowanej energii Obsługa biura maklerskiego (jeśli handel zielonymi certyfikatami) Podatki (gruntowy, od budowli, od działalności gospodarczej, koszty koncesyjne, VAT)

3 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Dochody z eksploatacji systemu PV Energia elektryczna (sprzedaż, oszczędność) Świadectwa pochodzenia (zielone certyfikaty) Optymalizacja sieciowych grup taryfowych Świadectwa efektywności energetycznej

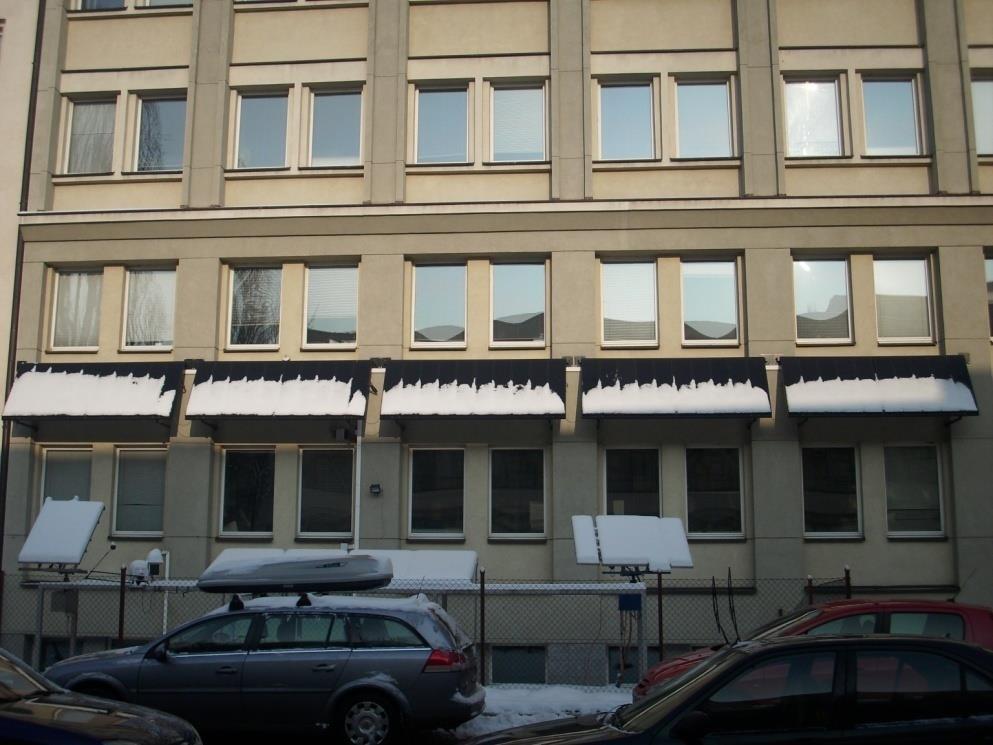

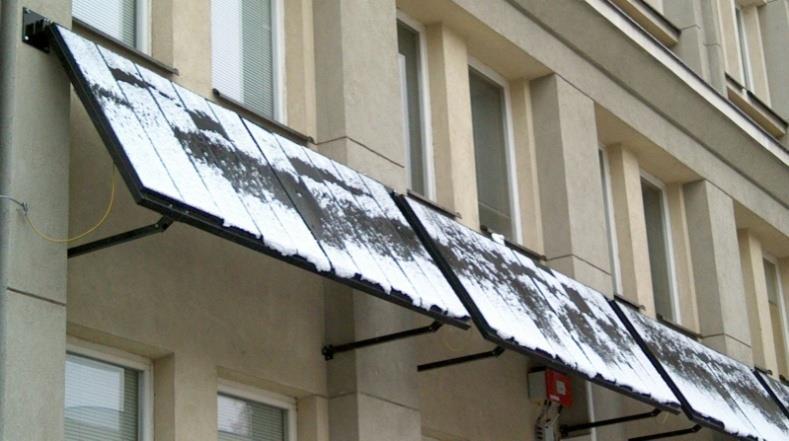

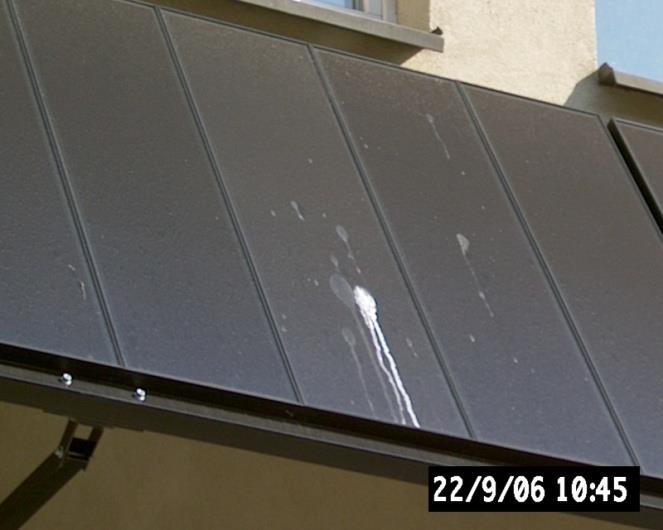

4 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Cienie Problemy eksploatacyjne Brud Śnieg

5 Moduły CIS przy częściowym zacienieniu J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

6 Aktualna moc modułu w stosunku do mocy znamionowej [ %] J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Problemy eksploatacyjne starzenie się modułów PV % Gwarancja schodkowa Gwarancja liniowa Czas pracy modułu [ lata ]

7 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Problemy eksploatacyjne starzenie się akumulatorów źródło: Karty katalogowe Sonnenschein Dryfit A600

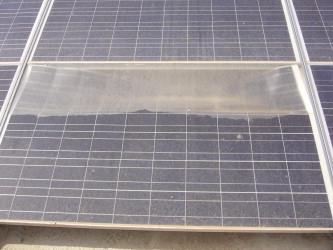

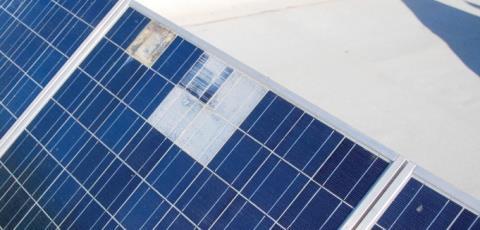

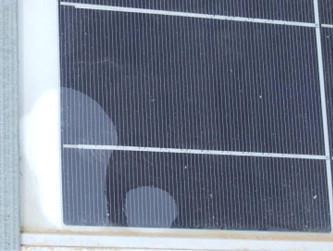

8 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Problemy eksploatacyjne rozwarstwienie się laminatu w module PV Zdjęcia : M.A. Munoz : Early degradation of silicon PV modules and guaranty conditions

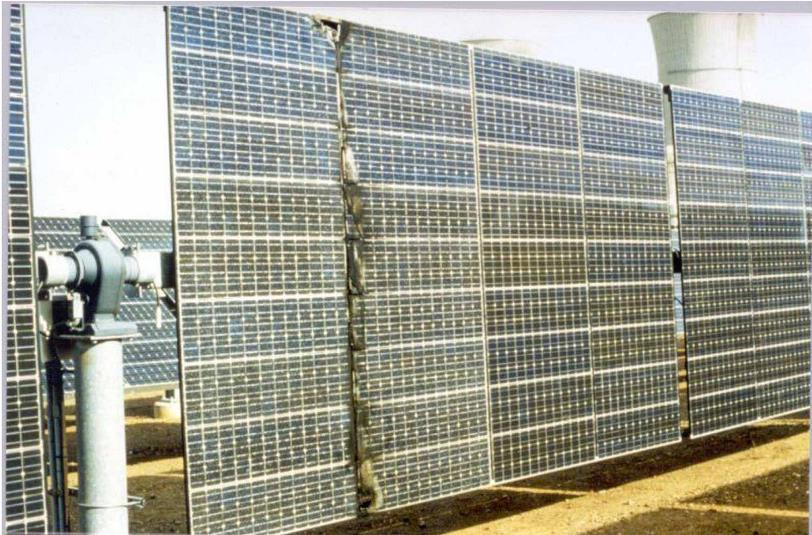

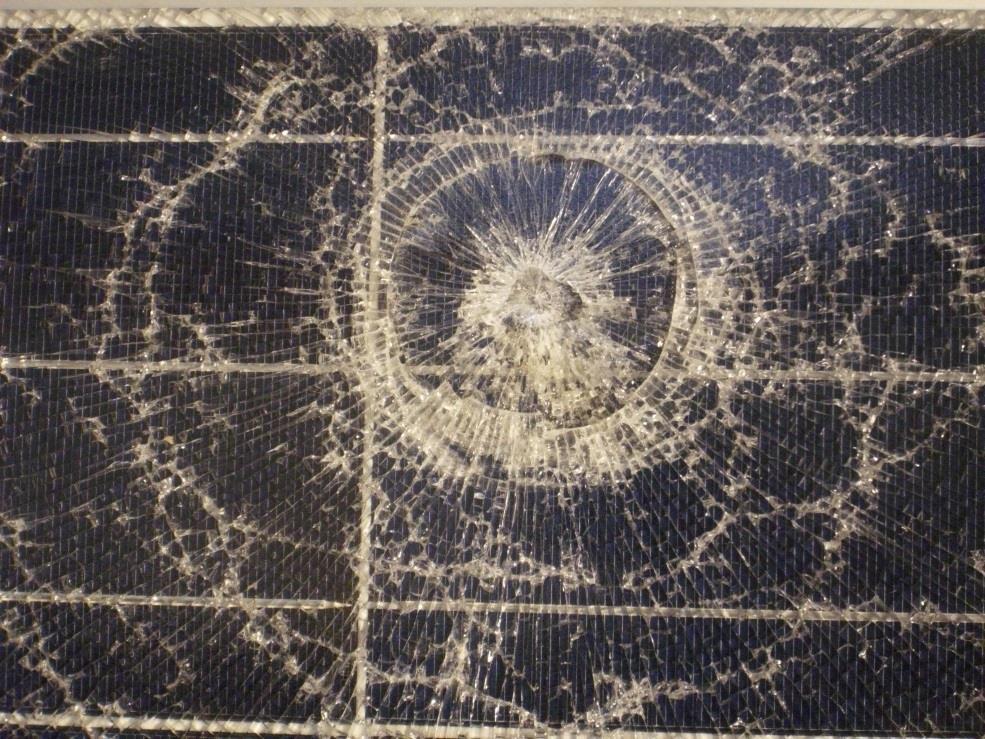

9 Problemy eksploatacyjne uszkodzenia mechaniczne J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

10 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Problemy eksploatacyjne uszkodzenia spowodowane wyładowaniami atmosferycznymi Efekt bezpośredniego trafienia pioruna w panele fotowoltaiczne Zdjęcia: Fraunhofer ISE

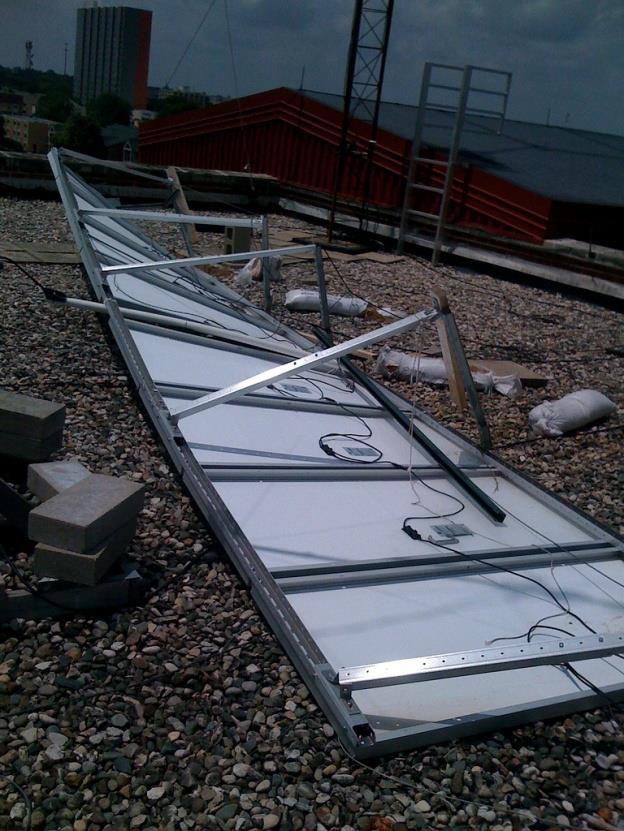

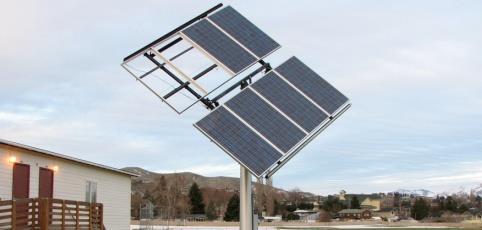

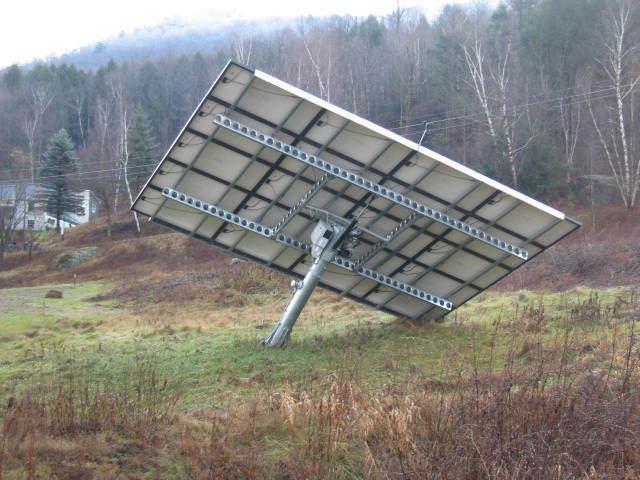

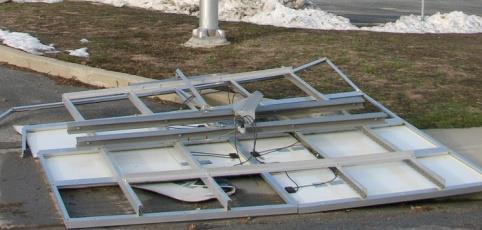

11 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Problemy eksploatacyjne uszkodzenia spowodowane podmuchami wiatru Zdjęcia: Chris Granda homeenergypros.lbl.gov,

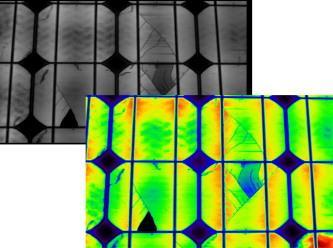

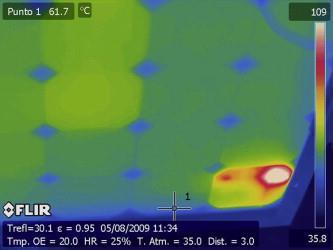

12 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Wyszukiwanie uszkodzeń metodami termowizyjnymi Zdjęcia : M.A. Munoz : Early degradation of silicon PV modules and guaranty conditions Widoczne pęknięcia struktury krystalicznej Widoczny punkt o znacznie wyższej temperaturze tzw. hotspot

13 Wyszukiwanie uszkodzeń metodami elektrycznymi I-V Checker EKO MP 170 i uzyskana za jego pomocą charakterystyka zacienionego modułu PV zdjęcie: EKO Instruments J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

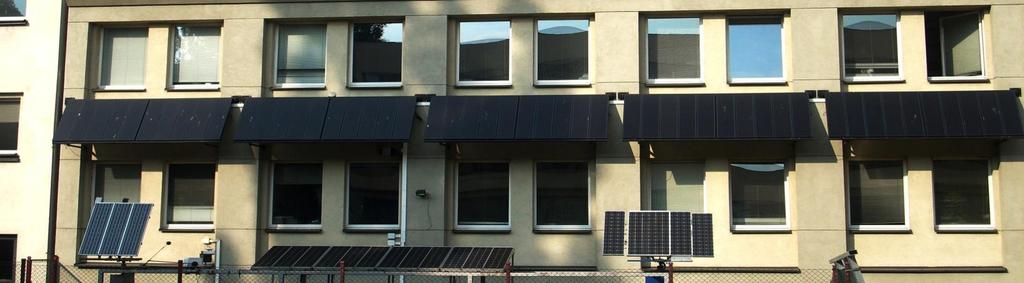

14 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH 1,92kWp Dane pomiarowe - fasada PV C3 AGH 1,92kWp Azymut 20 o W, pochylenie 60 o 14 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH 2016

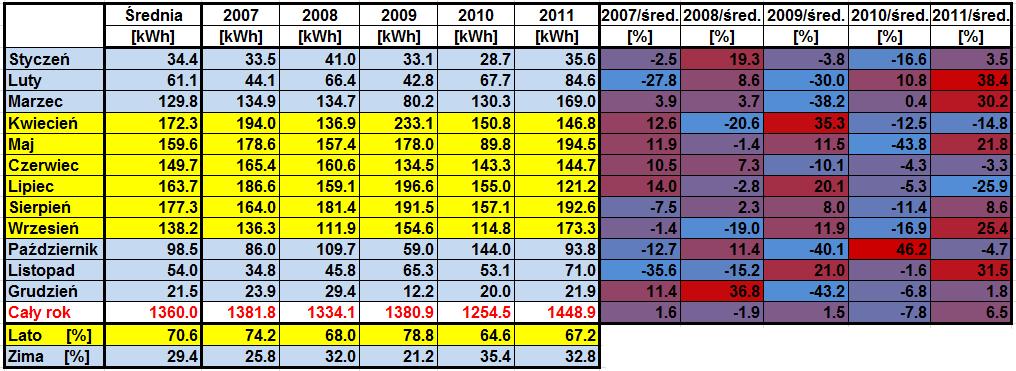

15 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH 1,92kWp Średnio 708,3 kwh/kwp J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

16 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

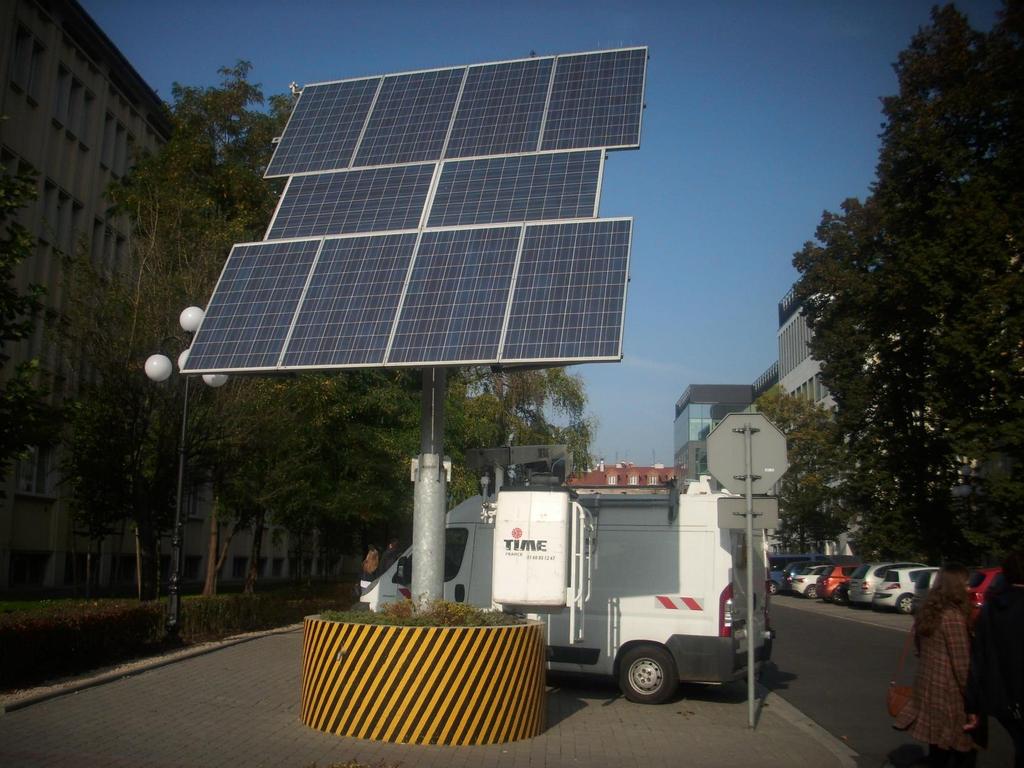

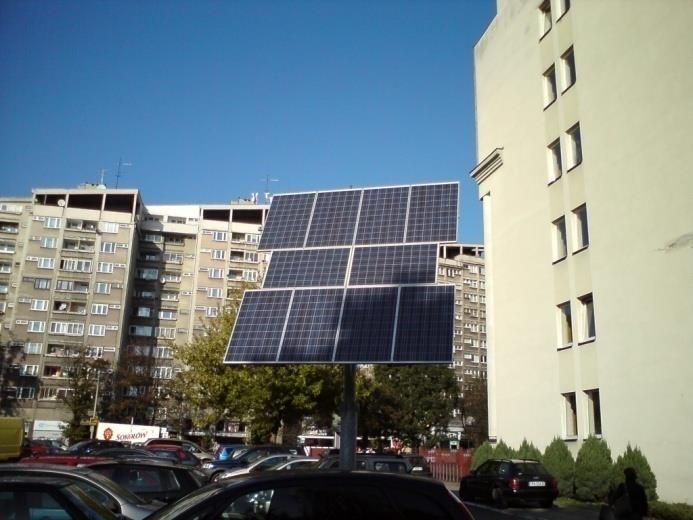

17 Instalacje pilotażowe dwuosiowy tracker 2,25kWp AGH przy pawilonie B1 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

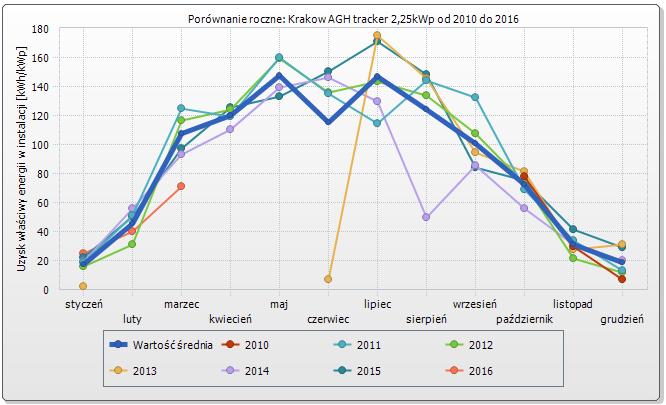

18 Instalacje pilotażowe tracker 2,25kWp AGH przy pawilonie B1- dane pomiarowe J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

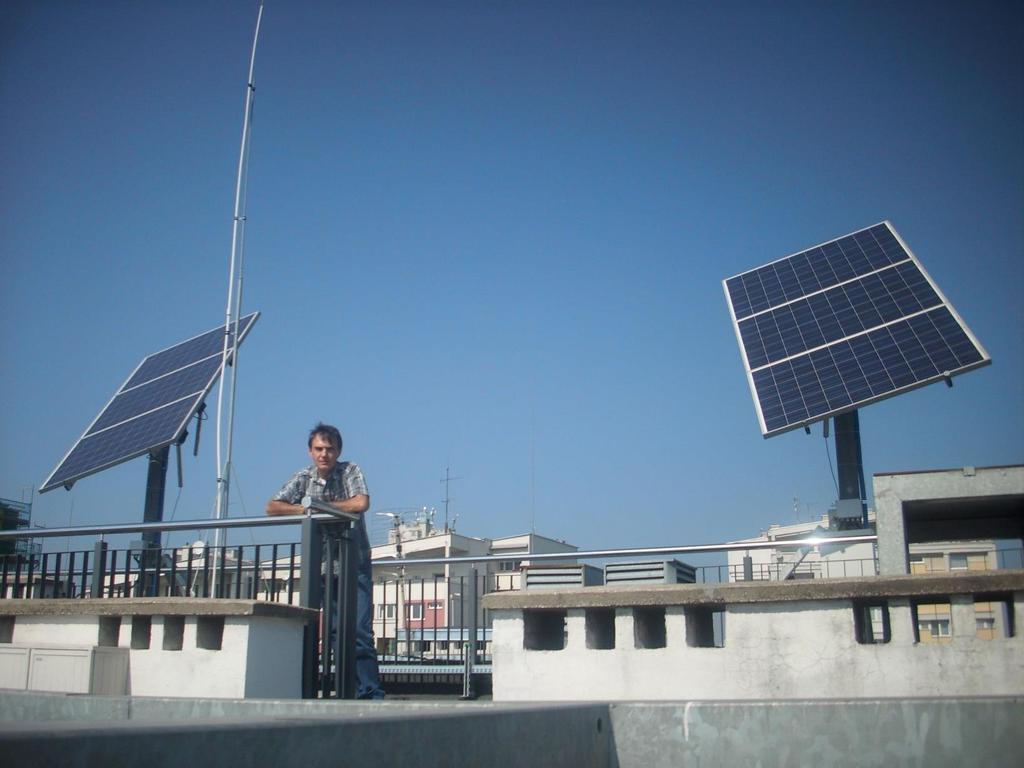

19 Instalacje pilotażowe trackery (2x675Wp) AGH dach pawilonu C-3 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

20 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Przykład badań termograficznych Zdjęcia, wykresy i opisy pochodzą z pracy magisterskiej oraz prezentacji przygotowanej na jej obronę: Łukasz Głąb Termograficzne badania systemów fotowoltaicznych AGH 2010

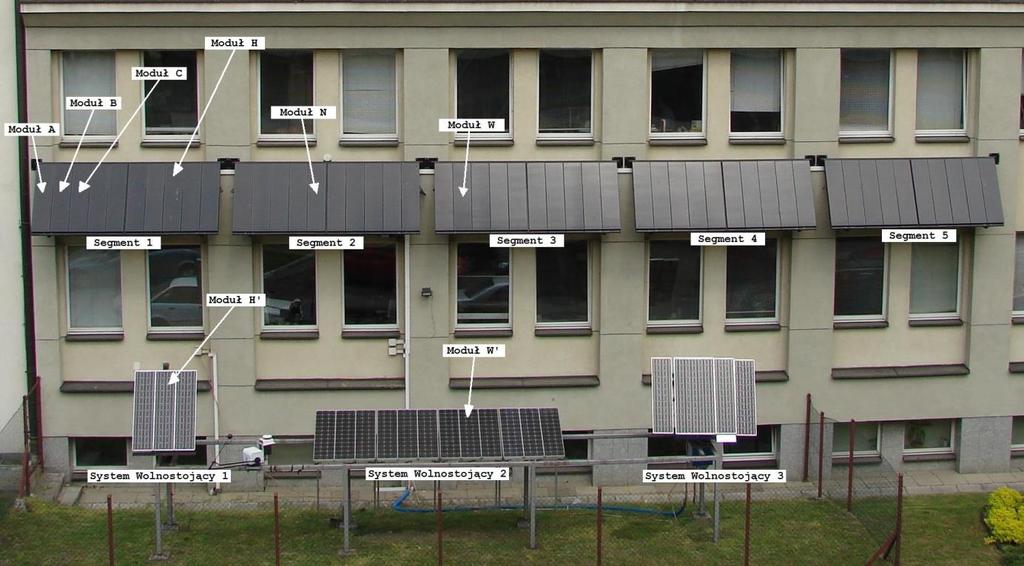

21 BADANE SYSTEMY PV J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

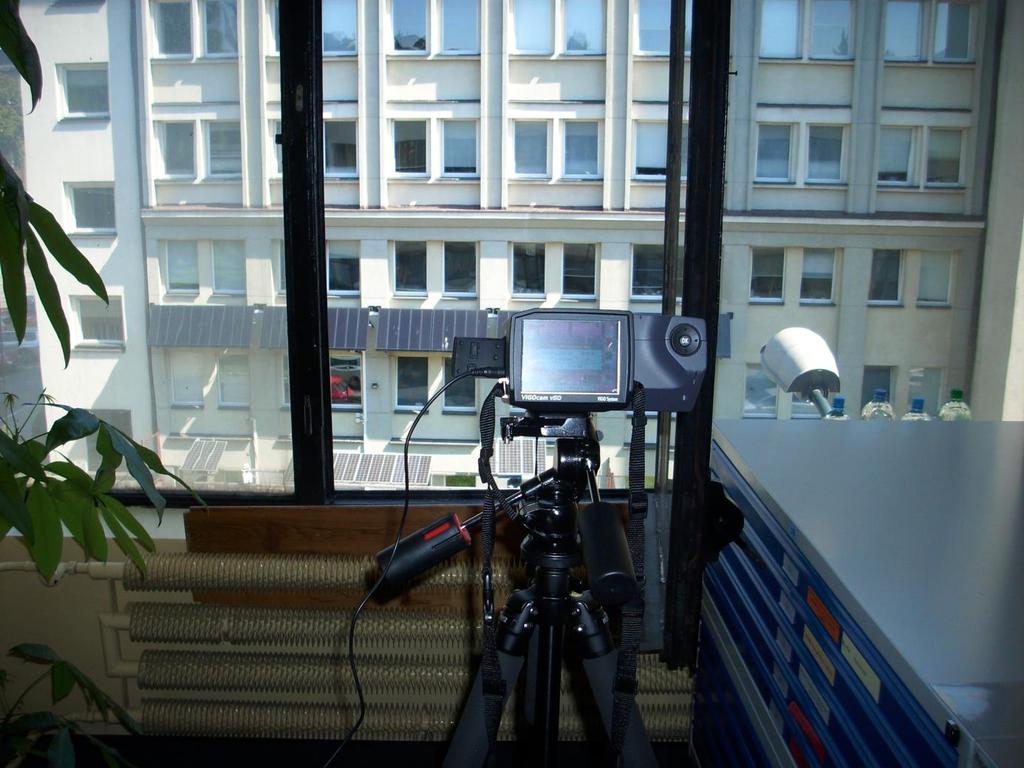

22 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH SPRZĘT POMIAROWY I STANOWISKO BADAWCZE VigoCam v50

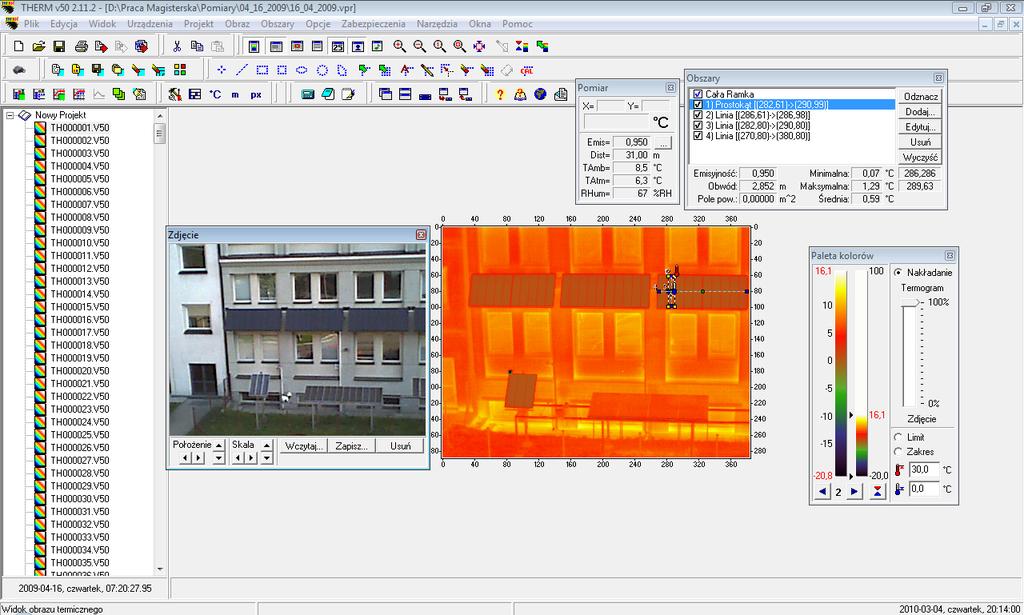

23 Oprogramowanie do analizy wyników pomiarów: J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

24 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH KALIBRACJA KAMERY Emisyjność Odległość Temperatura otoczenia Temperatura atmosfery Wilgotność względna

25 ROZKŁAD TEMPERATUR W MODULE I SEGMENCIE J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

26 ROZKŁAD TEMPERATUR W SYSTEMACH WOLNOSTOJĄCYCH J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

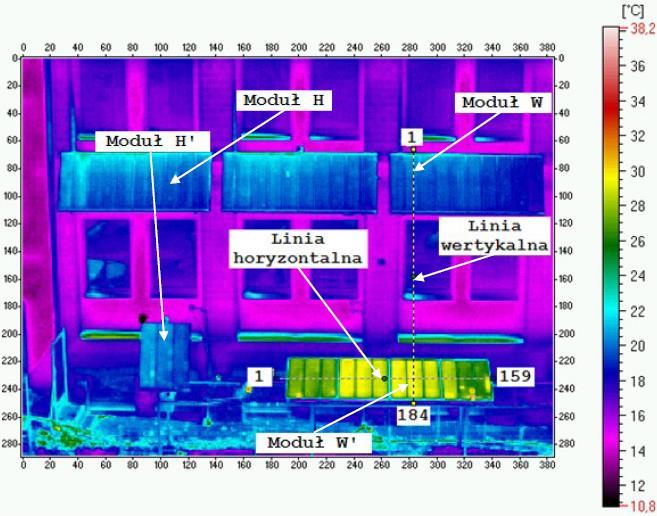

27 Wykres temperatury dla linii horyzontalnej J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH Wykres temperatury dla linii wertykalnej

28 WPŁYW OBCIĄŻENIA MODUŁY ROZWARTE J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

29 WPŁYW OBCIĄŻENIA MODUŁY ZWARTE J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

30 WPŁYW OBCIĄŻENIA MODUŁY OBCIĄŻONE J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

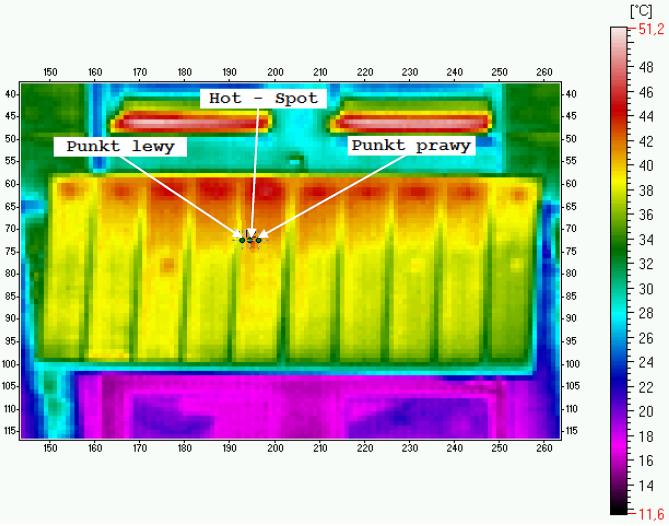

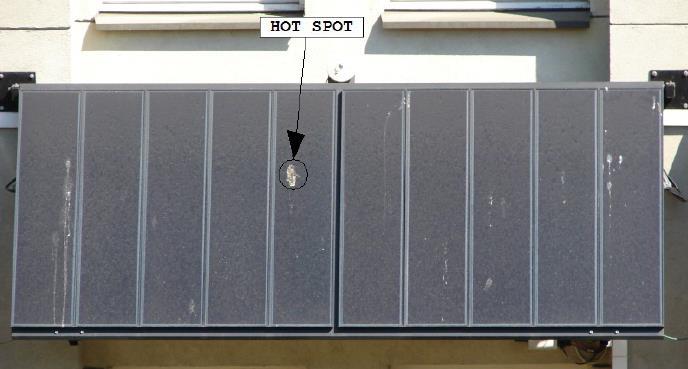

31 HOT - SPOT J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

32 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH HOT - SPOT Wykres temperatur z 16 kwietnia 2009 pojawienie się hot-spotu

33 HOT - SPOT Wykres temperatur z 21 kwietnia 2009 wpływ hot-spotu J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

34 HOT - SPOT Wykres temperatur z 13 maja 2009 usunięcie hot-spotu J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

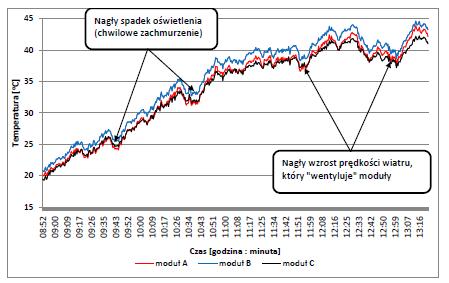

35 EFEKT ŚCIANY J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

36 EFEKT ŚCIANY J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH

37 J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH EFEKT ŚCIANY Wykres średnich temperatur dla trzech modułów systemu wolnostojącego 1 z zasymulowanym efektem ściany Wykres średnich temperatur dla trzech modułów systemu wolnostojącego 2 z zasymulowanym efektem ściany

38 Dziękuję za uwagę!!! J. TENETA Wykłady "Zaawansowane systemy fotowoltaiczne" AGH
