Eksploatacja systemów PV

Transkrypt

1 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Czyste energie Wykład 7 Eksploatacja systemów PV dr inż. Janusz Teneta C-3 pok. 8 (parter), romus@agh.edu.pl Wydział EAIiIB Katedra Automatyki i Inżynierii Biomedycznej AGH Kraków 2015

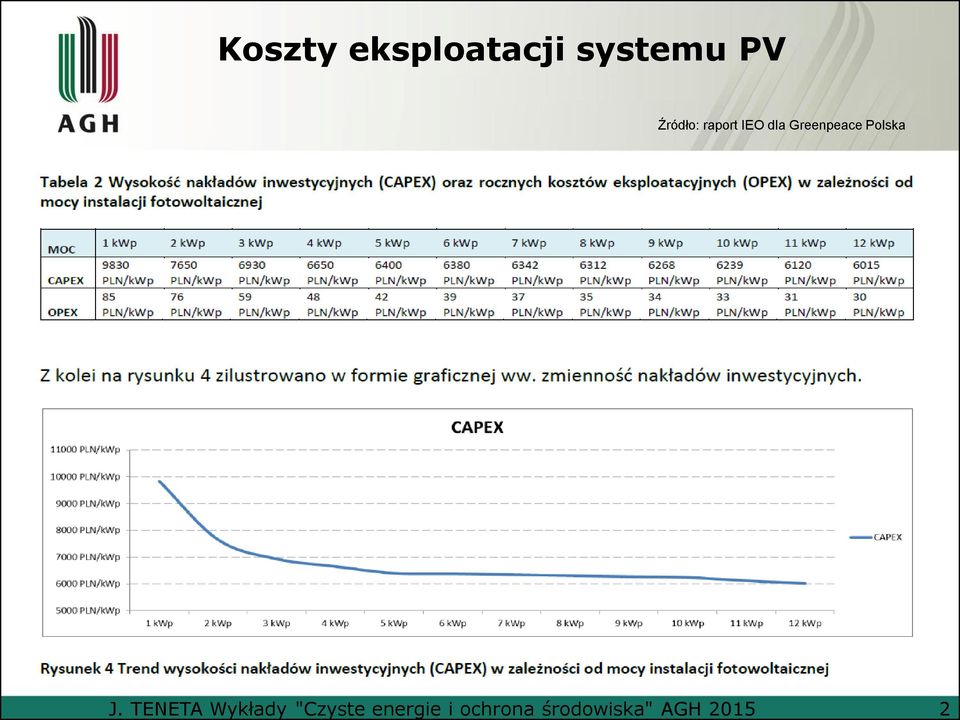

2 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Koszty eksploatacji systemu PV Źródło: raport IEO dla Greenpeace Polska

3 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Koszty eksploatacji systemu PV Ubezpieczenie Dozór i ochrona Coroczny (lub raz na dwa lata) serwis techniczny Czyszczenie/odśnieżanie Administracja związana z dokumentowaniem i raportowaniem ilości wyprodukowanej energii Obsługa biura maklerskiego (jeśli handel zielonymi certyfikatami) Podatki (gruntowy, od budowli, od działalności gospodarczej, VAT)

4 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne Zacienienie Brud Śnieg

5 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Moduły CIS przy częściowym zacienieniu

6 Aktualna moc modułu w stosunku do mocy znamionowej [ %] J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne starzenie się modułów PV % Gwarancja schodkowa Gwarancja liniowa Czas pracy modułu [ lata ]

7 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne starzenie się akumulatorów źródło: Karty katalogowe Sonnenschein Dryfit A600

8 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne rozwarstwienie się laminatu w module PV Zdjęcia : M.A. Munoz : Early degradation of silicon PV modules and guaranty conditions

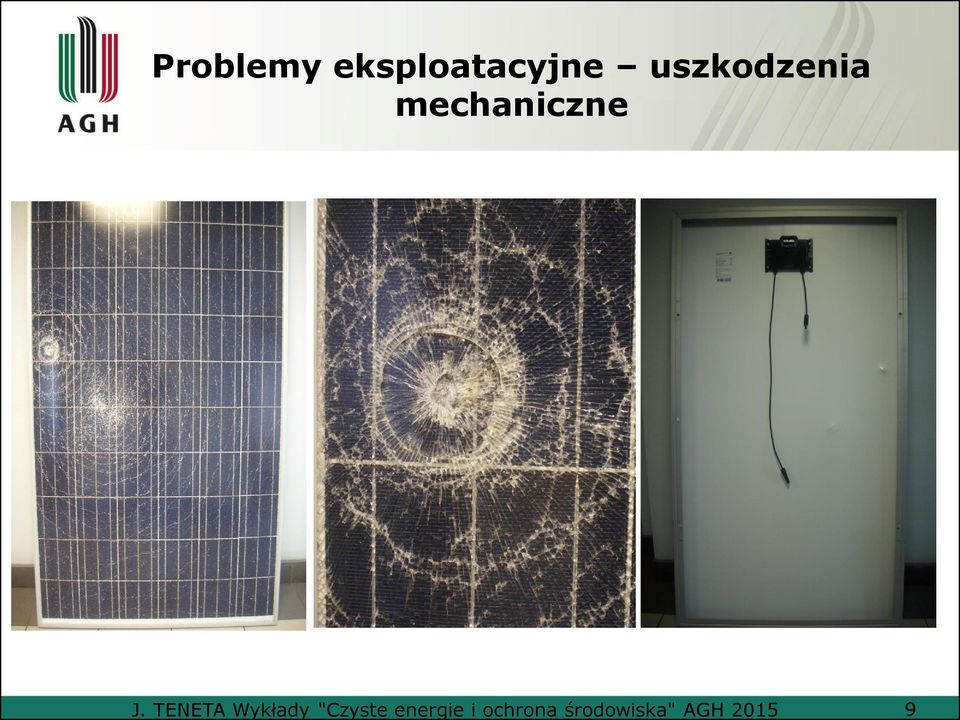

9 Problemy eksploatacyjne uszkodzenia mechaniczne J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

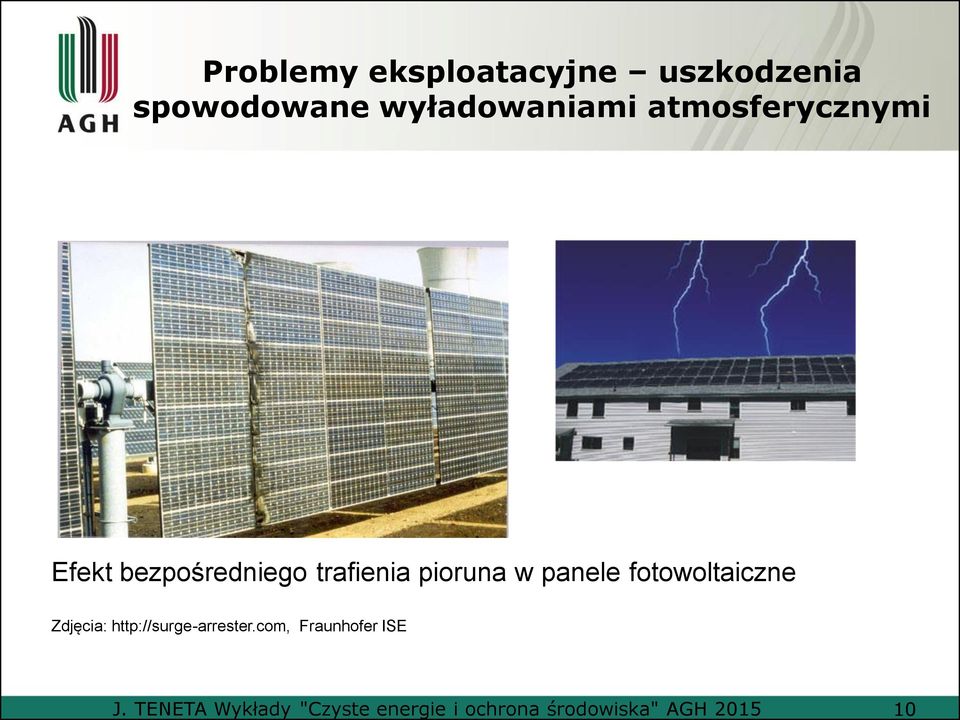

10 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne uszkodzenia spowodowane wyładowaniami atmosferycznymi Efekt bezpośredniego trafienia pioruna w panele fotowoltaiczne Zdjęcia: Fraunhofer ISE

11 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Problemy eksploatacyjne uszkodzenia spowodowane podmuchami wiatru Zdjęcia: Chris Granda homeenergypros.lbl.gov,

12 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Wyszukiwanie uszkodzeń metodami termowizyjnymi Zdjęcia : M.A. Munoz : Early degradation of silicon PV modules and guaranty conditions Widoczne pęknięcia struktury krystalicznej Widoczny punkt o znacznie wyższej temperaturze tzw. hotspot

13 Wyszukiwanie uszkodzeń metodami elektrycznymi I-V Checker EKO MP 170 i uzyskana za jego pomocą charakterystyka zacienionego modułu PV zdjęcie: EKO Instruments J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

14 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH 1,92kWp Dane pomiarowe - fasada PV C3 AGH 1,92kWp Azymut 20 o W, pochylenie 60 o J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

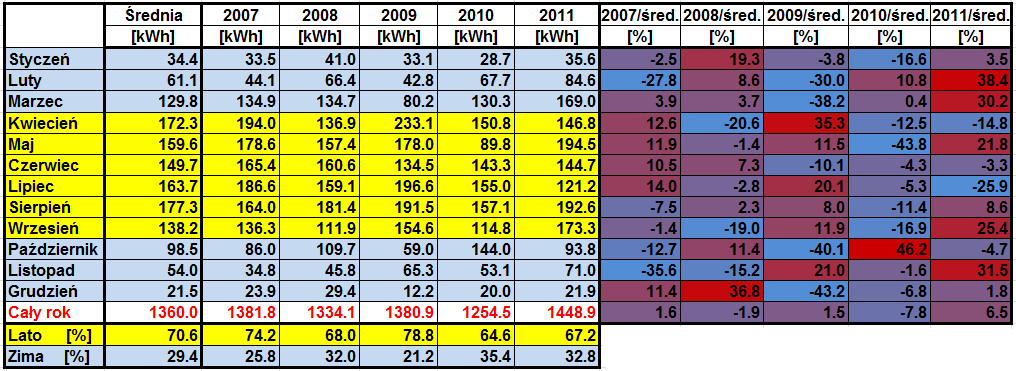

15 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH 1,92kWp Średnio 708,3 kwh/kwp J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

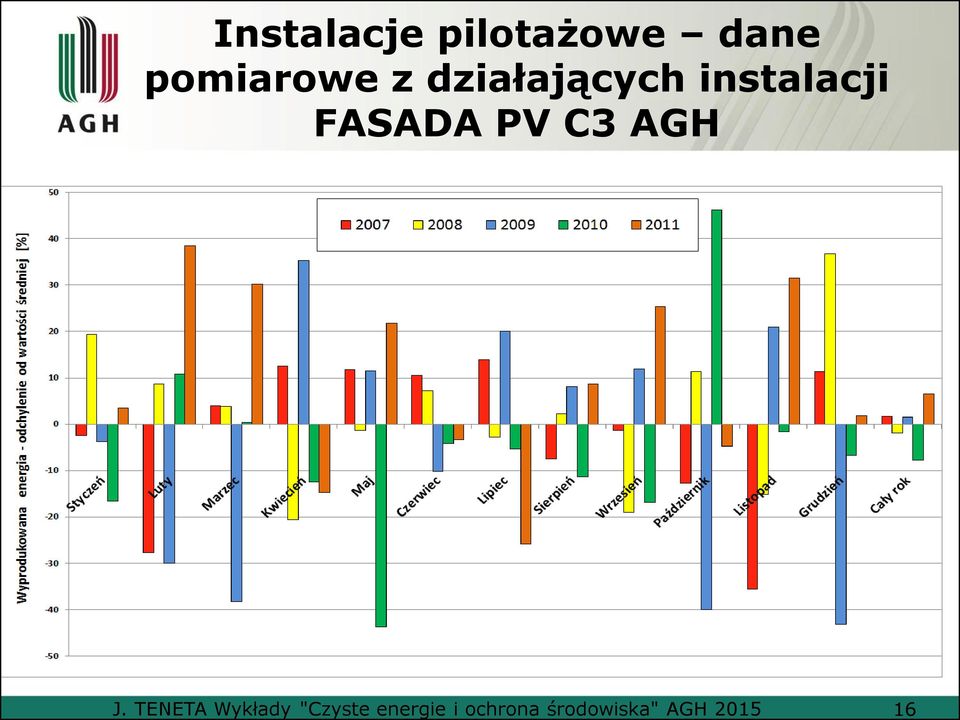

16 Instalacje pilotażowe dane pomiarowe z działających instalacji FASADA PV C3 AGH J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

17 Instalacje pilotażowe dwuosiowy tracker 2,25kWp AGH przy pawilonie B1 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

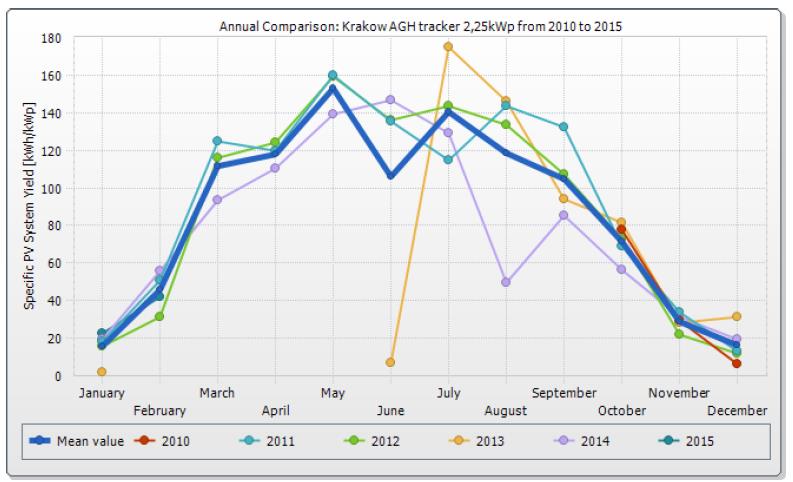

18 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Instalacje pilotażowe tracker 2,25kWp AGH przy pawilonie B1- dane pomiarowe

19 Instalacje pilotażowe trackery (2x675Wp) AGH dach pawilonu C-3 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

20 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Przykład badań termograficznych Zdjęcia, wykresy i opisy pochodzą z pracy magisterskiej oraz prezentacji przygotowanej na jej obronę: Łukasz Głąb Termograficzne badania systemów fotowoltaicznych AGH 2010

21 BADANE SYSTEMY PV J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

22 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH SPRZĘT POMIAROWY I STANOWISKO BADAWCZE VigoCam v50

23 Oprogramowanie do analizy wyników pomiarów: J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

24 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH KALIBRACJA KAMERY Emisyjność Odległość Temperatura otoczenia Temperatura atmosfery Wilgotność względna

25 ROZKŁAD TEMPERATUR W MODULE I SEGMENCIE J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

26 ROZKŁAD TEMPERATUR W SYSTEMACH WOLNOSTOJĄCYCH J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

27 Wykres temperatury dla linii horyzontalnej J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH Wykres temperatury dla linii wertykalnej

28 WPŁYW OBCIĄŻENIA MODUŁY ROZWARTE J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

29 WPŁYW OBCIĄŻENIA MODUŁY ZWARTE J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

30 WPŁYW OBCIĄŻENIA MODUŁY OBCIĄŻONE J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

31 HOT - SPOT J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

32 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH HOT - SPOT Wykres temperatur z 16 kwietnia 2009 pojawienie się hot-spotu

33 HOT - SPOT Wykres temperatur z 21 kwietnia 2009 wpływ hot-spotu J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

34 HOT - SPOT Wykres temperatur z 13 maja 2009 usunięcie hot-spotu J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

35 EFEKT ŚCIANY J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

36 EFEKT ŚCIANY J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH

37 J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH EFEKT ŚCIANY Wykres średnich temperatur dla trzech modułów systemu wolnostojącego 1 z zasymulowanym efektem ściany Wykres średnich temperatur dla trzech modułów systemu wolnostojącego 2 z zasymulowanym efektem ściany

38 Dziękuję za uwagę!!! J. TENETA Wykłady "Czyste energie i ochrona środowiska" AGH
