1 ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ Instrukcja ontażu i użytkowania DIN EN 1298 STABILO Seria 10 EN /12 XXXD Ruszlowanie jezdne wg EN 1004 Grupa rusztowań 3

2 SPIS TREŚCI 1. Uwagi ogólne Zakres odpowiedzialności użytkownika Producenl Obowiązujące nory, klasa rusztowania Gwarancja Prawa autorskie Data wydania 5 2. Dane pi'odukui Użytkowanie zgodne z przeznaczenie Użytkowanie niezgodne z przeznaczenie 6 3. Postanowienia dotyczące bezpieczeństwa Obowiązujące przepisy Postanowienia dotyczące bezpieczeństwa podczas ontażu i użytkowania rusztowania Postanowienia dotyczące bezpieczeństwa przy przesuwaniu rusztowania Zachowanie przy pracach na rusztowaniu w pobliżu urządzeń elektrycznych S 3.5 Prace w pobliżu sieci elektrycznych Obowiązujące wskazówki dotyczące bezpieczeństwa 9 4. N4ontaż 9 44 Uwagi ogólne Lista asortyentu Montaż rusztowania Warianty ontażu Montaż kotew przyściennych Balastowanie rusztowania Przegląd odeli Dane techniczne Deontaż rusztowania Konserwacja

3 1. Uwagi ogólne Niniejsza instrukcja zawiera opis ontażu, deontażu i użytkowania aluiniowych ruchoych rusztowań roboczych systeu STABILO. W Instrukcji zawarte są wyagania dotyczące bezpieczeństwa, dlatego przed przyst^lenle do ontażu lub użytkowania należy ją dowadnie przeczytać. Rusztowania systeu STABILO są wznoszone z gotowych eleentów i ogą być uzupełniane różnyi akcesoriai. Niniejsza instrukcja opisuje wszystkie oduły, a więc tez akcesoria dostępne opcjonalnie, które nie są dostarczane w standardowych pakietach W niektórych przypadkach jest jednak konieczne, ze względów bezpieczeństwa, uzupełnienie rusztowania o takie akcesoria ( np ciężarki balastowe) Prosiy przeczytać niniejszą Instrukcję, by dowiedzieć się, kiedy te akcesoria są konieczne, W przypadku pytań dotyczących ontażu, deontażu lub użytkowania rusztowania należy zwrócić się do swojego dostawcy. 1.1 Zakres odpowiedzialności użytkownika Użytkownik rusztowania loboczego usi na własną odpowiedzialność zadbać o to, aby: -jego personel był poinforowany o treści tej Instrukcji i zawartych w ej wyaganiach dotyczących bezpieczeństwa, potencjalnych zagrożeniach oraz by przestrzegał przepisów, -przestrzegane były krajowe i lokalne przepisy dotyczące użytkowania rusztowań, -rusztowanie robocze użytkowane było zgodnie z przeznaczenie, -niniejsza instrukcja była dostępna na iejscu ontażu, deontażu i użytkowania rusztowania. 3

4 KMUSil 1.2 Producent Producente opisywanego systeu rusztowań jest fira KRAUSE-Werk GbH & Co. KG Industriegebiet Allenburg D AIsteld Telefon: +49 (0) / Telefax: +49 (0)66 31 / Obowiązujące nory, klasa rusztowania Aluiniowe ruchoe rusztowanie robocze serii STABiLO Syste odpowiada norie EN Gwarancja Dokładna treść gwarancji zawarta jest w warunkach sprzedaży i dostawy wydawanych przez dostawcę. Okres gwarancji producenta na wady aterlatowe trwa 3 lata od daty sprzedaży danej części. Producent zastrzega sobie prawo wyboru, czy wadliwa część będzie naprawiona, czy leż wyieniona. W przypadku roszczeń gwarancyjnych związanych z dokuentacją iarodajna jest instrukcja ontażu i użytkowania obowiązująca w dniu sprzedaży Roszczenie gwarancyjne jest wyłączone, jeżeli szkoda powstała z jednego lub wielu spośród następujących powodów: -nieznajoość lub nieprzestrzeganie Instrukcji ontażu I użytkowania, w szczególności postanowień dotyczących bezpieczeństwa, wskazań o użytkowaniu zgodny i niezgodny z przeznaczenie, o konserwacji, ontażu i deontażu. - obsługa przez niewykwalifikowany lub niewystarczająco pouczony personel, zastosowanie nieoryginalnych części zaiennych lub akcesoriów. 4

5 [iisi -zaslosowanic uszkodzonych lub wadliwych eleenlów konstrukcji, -zwiększenie wysokości roboczej poprzez zastosowanie drabin, skrzyń lub innych przediotów. 1.5 Prawa autorskie Wszystkie prawa dotyczące niejszej instrukcji przysługują producentowi Każdy sposób jej powielania, również pojedynczych fragentów jest dozwolony jedynie za zgodą producenta. 1.6 Data wydania Datą wydania niejszej instrukcji ontażu i użytkowania jest Dane produktu 2.1 Użytkowanie zgodne z przeznaczenie Wyienione w niejszej instrukcji ontażu i użytkowania przesuwne rusztowania robocze ogą być stosowane zgodnie z przepisai nory EN 1004 oraz przekłade odelu podany w punkcie 5. Aluiniowe ruchoe rusztowanie robocze serii STABILO Syste jest lusziowanic jezdny { ruchoy poost roboczy). Rusztowanie spełnia wyogi stawiane grupie rusztowań 3 (200 kg/nl powierzchni poostów). Max dopuszczalne obciążenie zależy od odelu rusztowania i usi być równoiernie rozłożone. Praca oże przebiegać zawsze na jedny pooście powierzchniowy. Wchodzenie na poost odbywa się jedynie od środka. Maksyalna wysokość poostu wynosi 12 w poieszczeniach zakniętych ze wszystkich stron i 8 na otwartej przestrzeni. Rusztowanie ożna stawiać tylko na powierzchni, która jest wystarczająco nośna i róvjna Ustawienie należy sprawdzić w kierunku pionowy i pozioy za poocą pozioicy Maksyalne dopuszczalne odchylenie wynosi 1 %. 5

6 Rusztowania o niezienialnej wysokości ożna pozioować poprzez podłożenie ateriału odpornego na poślizg t łaanie. Przed rozpoczęcie użytkowania należy upewnić się, czy zastosowano wszystkie środki bezpieczeństwa i czy rusztowanie zostało zontowane zgodnie z instrukcją ontażu i użytkowania. Rusztowanie należy zabezpieczyć przed wywrócenie za poocą balastu lub kotwienia. 2.2 Użytkowanie niezgodne z przeznaczenie Rusztowanie robocze oże być użytkowane jedynie zgodnie z przeznaczenie opisany w punkcie 2.1. Niezgodno z przeznaczenie jest: -Uieszczanie poostu poiędzy ruchoy rusztowanie a budynkie lub inną konstrukcją, -łączenie kilku rusztowań ruchoych w jedno rusztowanie powierzchniowe, -użytkowanie rusztowania jako schodów w celu wejścia na inne rusztowania, -uieszczanie i używanie na rusztowaniu wciągarek i innych urządzeń transportowych, 3. Postanowienia dotyczące bezpieczeństwa 3.1 Obowiązujące przepisy w zakresie ontażu, deontażu, bezpieczeństwa pozycji stojącej na rusztowaniu oraz zastosowania rusztowania obowiązuje nora EN W Polsce obowiązującyi przepisai w zakresie BHP przy ontażu i użylkowaniu rusztowania są: - Rozporządzenie Ministra Infrastruktuiy z dnia 6 lulego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych {Dz U Nr 47, poz, 401) - Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 30 września 2003r. zieniające rozporządzenie w sprawie inialnych wyagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania aszyn pizez pracowników podczas pracy (Dz. U. Nr 178, poz. 1745) - Rozporządzenie Ministra Pracy i Polilyki Socjalnej z dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz U nr 129 z dnia 23 października 1997 r poz 844). 6

7 3.2 Postanowienia dotyczące bezpieczeństwa podczas ontażu i użytkowania rusztowania - Montaż i użytkowanie rusztowania dopuszczalne są jedynie na płaski, pozioy i dostatecznie nośny podłożu - Montaż i użytkowanie rusztowania dopuszczalne są jedynie na ptaski. pozioy i dostatecznie nośny podłożu -Przed rozpoczęcie użytkowania należy zablokować rolki jezdne, -W ty say czasie dopuszczalna jest praca jedynie na jedny pooście -Zabronione jest skakanie na pooście. -Zabronione jest wychylanie się poza rusztowanie oraz opieranie o stężenia. -Użytkowanie rusztowania dopuszczalne jest przy sile wiatru do 6 stopni Przy wyższej sile wiatru należy rusztowanie zdeontować, przesunąć w iejsce chronione przed wiatre oraz zabezpieczyć przed wywrócenie się. Przekroczenie szóstego stopnia sity wiatru ożna rozpoznać po wyraźnie odczuwalny utrudnieniu przy chodzeniu -Rusztowania ruchoe ogą być użytkowane jedynie z petny zabezpieczenie boczny.. -Po zakończeniu piac rusztowanie należy zakotwić i zabezpieczyć przed dostępe osób trzecich lub zdeontować. -Przy poostach pośrednich należy zaontować zabezpieczenia boczne, a przy poostach roboczych zabezpieczenia boczrie z burtai. -Przy użytkowaniu na zewnątrz budynków należy w iarę ożliwości połączyć rusztowanie ze stalą konstrukcją. -Stabilizatory i ciężarki balastowe należy zaontować zgodnie z niniejszą instrukcją ontażu i użytkowania. -Narzędzia i ateriały ożna wnosić na rusztowanie, przy czy należy koniecznie zwrócić uwagę na ich ciężar, aby nie przeciążyć poostu. -Wchodzenie na poost roboczy rusztowania i schodzenie ż ego dozwolone jest jedynie po raach pionowych od strony wewnętrznej rusztowania 7

8 3.3 Postanowienia dotyczące bezpieczeństwa przy przesuwaniu rusztowania -Podczas przesuwania rusztowania na poostach nie ogą się znajdować żadne osoby ani żadne ateriały -Rusztowanie robocze ożna przesuwać jedynie ręcznie po powierzchni twardej, równej i wolnej od przeszkód. -Tepo przesuwania nie oże przekroczyć prędkości osoby idącej zwykły krokie -Przesunięcie oże nastąpić tylko wzdłuż lub w poprzek. -Powierzchnia, po której będzie przesuwane rusztowanie, usi być w stanie unieść jego ciężar. -Zabronione jest podnoszenie lub podczepianie rusztowania. -Rusztowanie wolno przesuwać przy sile wiatru nie przekraczającej 6" ( ' rozpoznawalnej po wyraźnie odczuwalny utrudnieniu przy chodzeniu) -Przed rozpoczęcie użytkowania należy sprawdzić, czy podjęto wszystkie działania zapobiegające saoistneu przesunięciu się ruszlowania, np poprzez zahaowanie kół jezdnych. 3.4 Zachowanie przy pracach na rusztowaniu w pobliżu urządzeń elektrycznych Przed rozpoczęcie prac na rusztowaniu w pobliżu urządzeń elektrycznych należy upewnić się, że: - urządzenie odłączone jest od sieci - urządzenie zabezpieczone jest przed saoistny włączenie się - stwierdzono brak napięcia - urządzenie jest uzieione i zabezpieczone przed zwarcie - eleenty będące pod napięcie I stojące w pobliżu są przykryte i nie ają styczności z rusztowanie 8

9 3.5 Prace w pobliżu sieci elektrycznych Przy pracach na rusztowaniu w pobliżu sieci elektrycznych należy przestrzegać poniższych odległości, są one tak obliczone, by przy kołysaniu się linii energetycznych nie doszło do dotknięcia oraz aby osoba pracująca na rusztowaniu iała swobodę ruchów. - Odległość 1 przy napięciu znaionowy do 1000 V - Odlegtość 3 przy napięciu znaionowy od 1 kv do 110 kv - Odległość 4 przy napięciu znaionowy od 110 kv do 220 kv - Odległość 5 przy napięciu znaionowy od 200 kv do 380 kv - Odległości wg VDE W przypadku, gdy powyższe odległości nie ogą być zachowane, należy po konsultacjach z właściciele lub adinistratore sieci odłączyć od napięcia i zabezpieczyć przed ponowny włączenie się 3.6 Obowiązujące wskazówki dotyczące bezpieczeństwa Do ontażu, kontroli i użytkowania opisanego tutaj rusztowania obowiązują również przepisy - instrukcji BGR 165 zasady bezpieczeństwa w budowie rusztowań - Część ogólna", - instrukcji BGR 172 zasady bezpieczeństwa w budowie rusztowań - Rusztowania". Dla zastosowania urządzeń elektrycznych na opisany tutaj rusztowaniu obowiązują przepisy BGR 165 i BGR 594,. Zasady bezpieczeństwa dla zastosowania elektrycznych środków eksploatacyjnych przy podwyższony zagrożeniu elektryczny". 4. Montaż 4.1 Uwagi ogólne Montaż rusztowania ożna przeprowadzić dopiero po przeczytaniu wszystkich wskazówek dotyczących danych produktu ( rozdziel 2) oraz postanowień dotyczących bezpieczeństwa ( rozdział 3). W ontażu i deontażu rusztowania uszą brać udział przynajniej 2 osoby Przed rozpoczęcie ontażu należy upewnić się, czy wszystkie potrzebne do ontażu eleenty konstrukcji oraz narzędzia są na iejscu oraz czy oleenly konstrukcji nie są uszkodzone. Należy używać jedynie oryginalnych eleentów według wskazówek producenta. 9

10 WSKAZÓWKA DO UŻYWANIA INSTRUKCJI MONTAŻU Niniejsza inslrukcja opisuje ontaż rozaitych wariantów rusztowania serii STABILO Syste. Przed ontaże należy przeczytać całą instrukcję ontażu i zwrócić uwagę na różnice w poszczególnych wariantach. Sposób prowadzenia stężeń ukośnych pokazują rysunki na stronach W zależności od wysokości zawieszenia najwyższego poostu, do zwiększenia stabilności rusztowania konieczne są ciężarki balastowe lub podpory Odpowiednie wskazówki znajdują się w końcowy rozdziale tej Instrukcji. 10

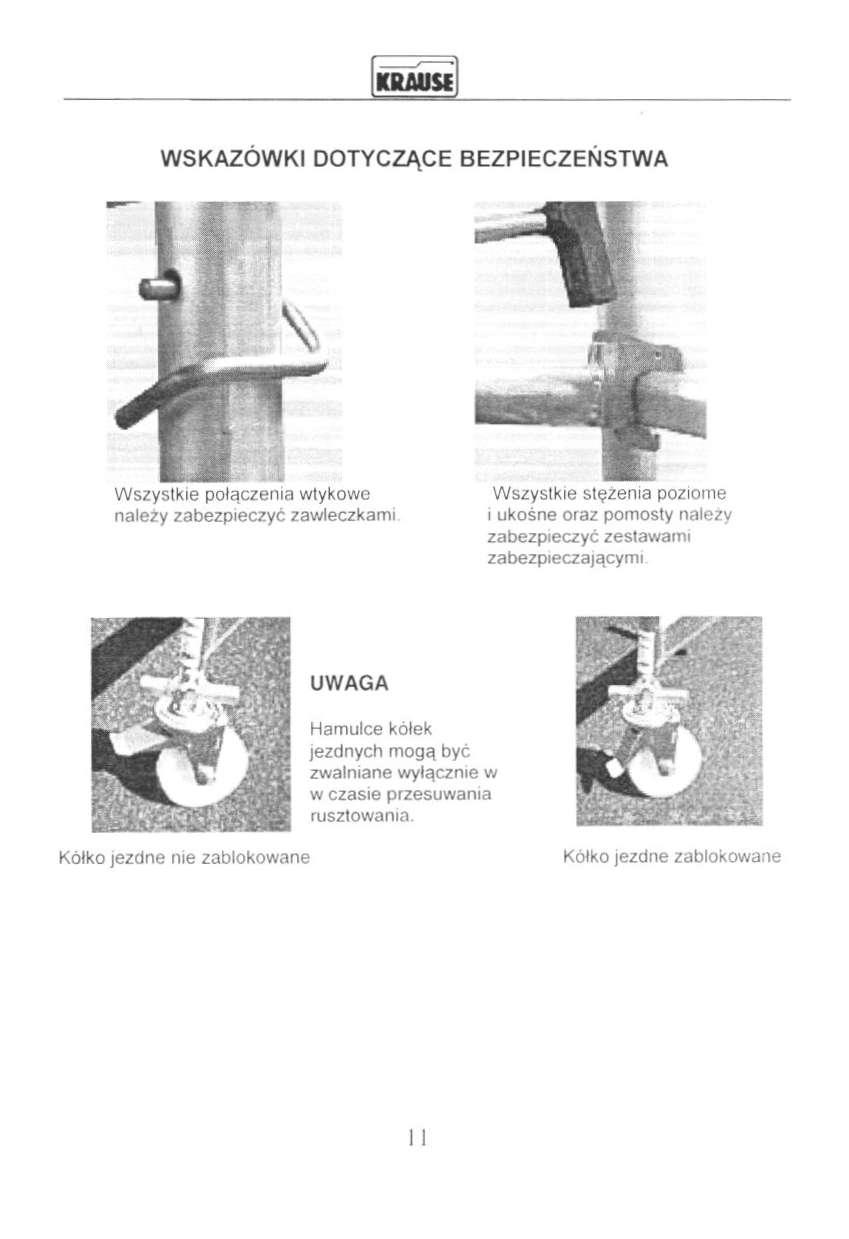

11 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Wszystkie połączenia wtykowe należy zabezpieczyć zawleczkai. Wszystkie stężenia pozioe 1 ukośne oraz poosty należy zabezpieczyć zestawai za bezpieczaj ący I UWAGA Haulce kóiek jezdnych ogą być zwalniane wyłącznie w w czasie przesuwania rusztowania. Kółko jezdne e zablokowane Kółko jezdne zablokowane II

12 KRABSI.. ^,. J Oznakowanie KRAUSE STABILO' I EN /12XXXD Etykieta znajduje się na raie pionowej rusztowań systeu STABILO 12

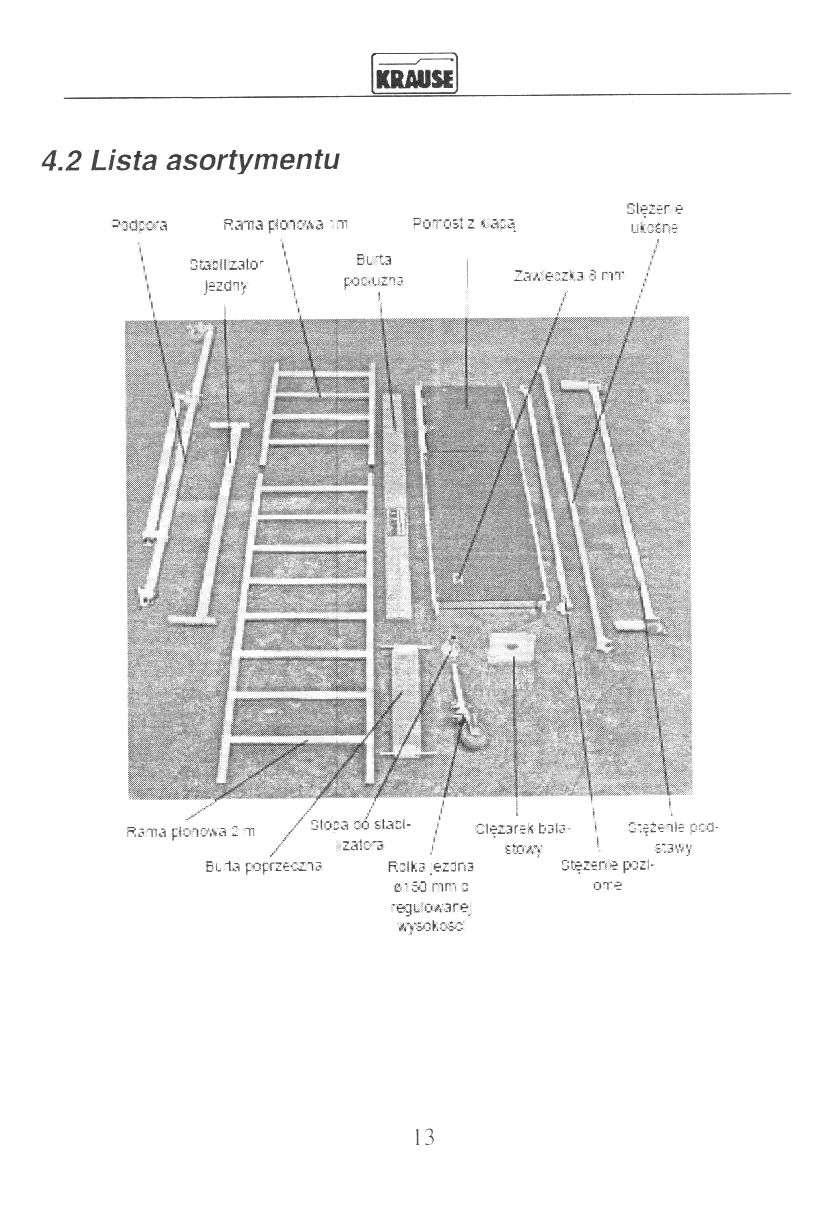

13 4.2 Lista asortyentu E nr; z ote Ayiot.&s-; 13

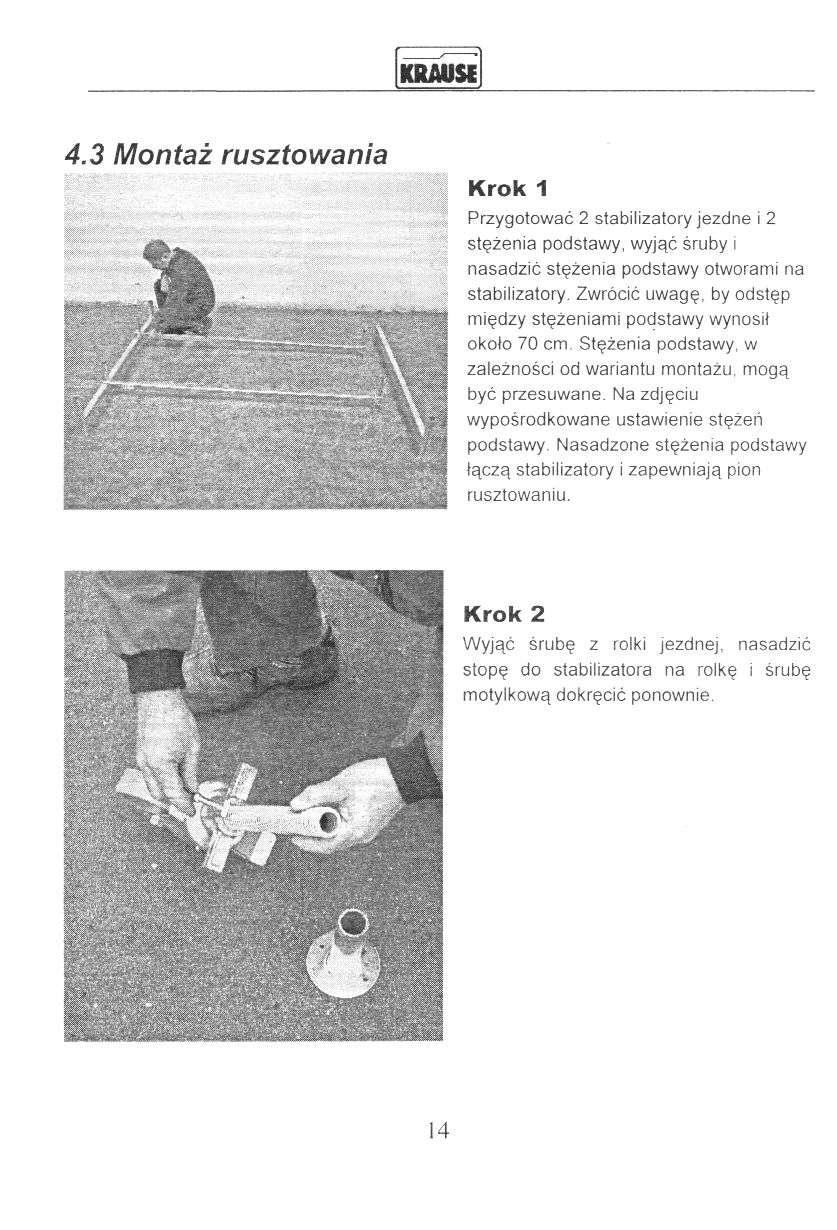

14 4.3 Montaż rusztowania Krok 1 Przygotować 2 stabilizatory jezdne i 2 stężenia podstawy, wyjąć śruby i nasadzić stężenia podstawy otworai na stabilizatory Zwrócić uwagę, by odstęp iędzy stężeniai podstawy wynosił około 70 c Stężenia podstawy w zależności od wariantu ontażu, ogą być przesuwane. Na zdjęciu wypośrodkowane ustawienie stężeń podstawy. Nasadzone stężenia podstawy łączą stabilizatory i zapewniają pion rusztowaniu. Krok 2 Wyjąć śrubę z roiki jezdnej, nasadzić stopę do stabilizatora na rolkę i śrubę otylkową dokręcić ponownie 14

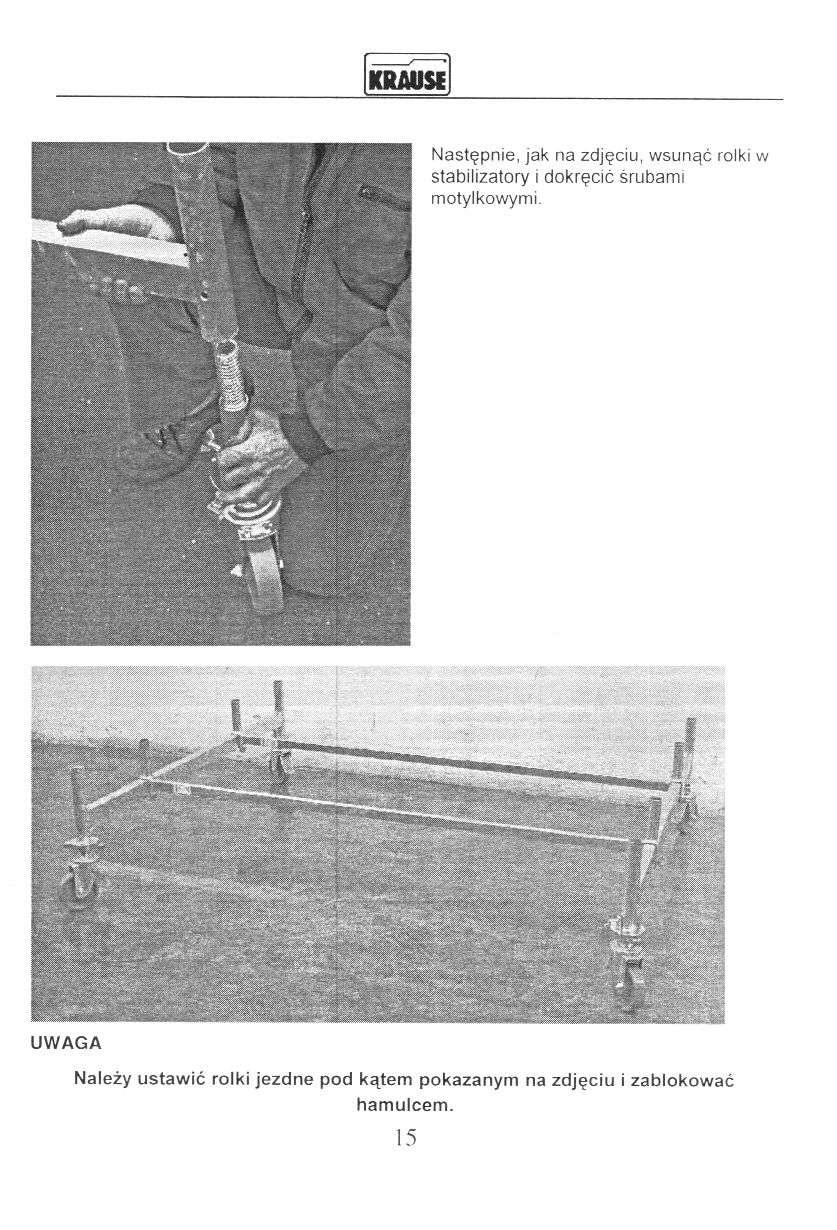

15 UWAGA Należy ustawić rolki jezdne pod kąte pokazany na zdjęciu i zablokować haulce. 15

16 Krok 3 Przesunąć stężenia podstawy tak, by ożna było na nie od góry nasadzie dwuetrowe ray pionowe, a następnie łączenie zabezpieczyć zawleczkai Mocno dokręcić nakrętki stężeń podstawy Za poocą pozioicy sprawdzić pion i pozio rusztowania. Pion i pozio reguluje się za poocą rolek jezdnycti o regulowanej wysokości.

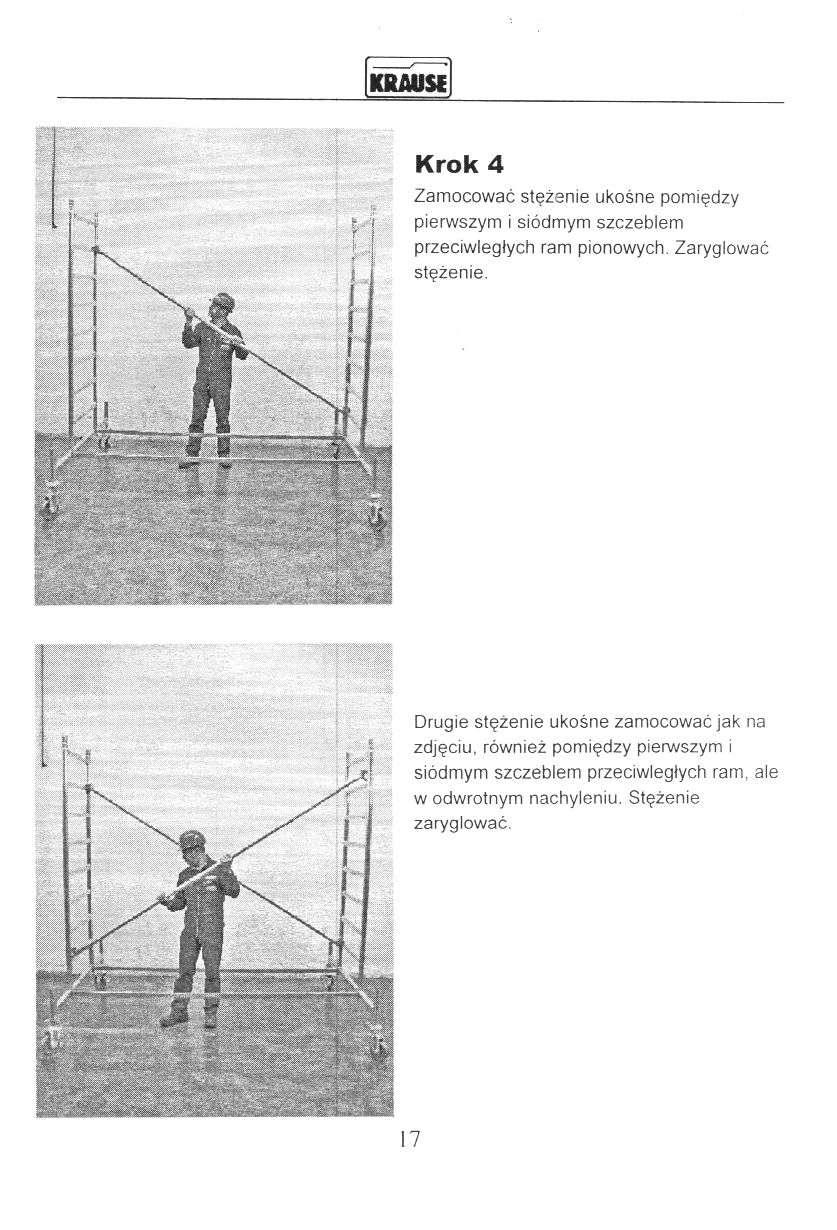

17 Krok 4 i Zaocować slezenie ukośne poiędzy pierwszy f siódy szczeble przeciwległych ra pionowych. Zaryglować stężenie. Drugie stężenie ukośne zaocować jak na zdjęciu, również poiędzy pierwszy i siódy szczeble przeciwległych ra, ale w odwrotny nachyleniu. Stężenie zaryglować. 17

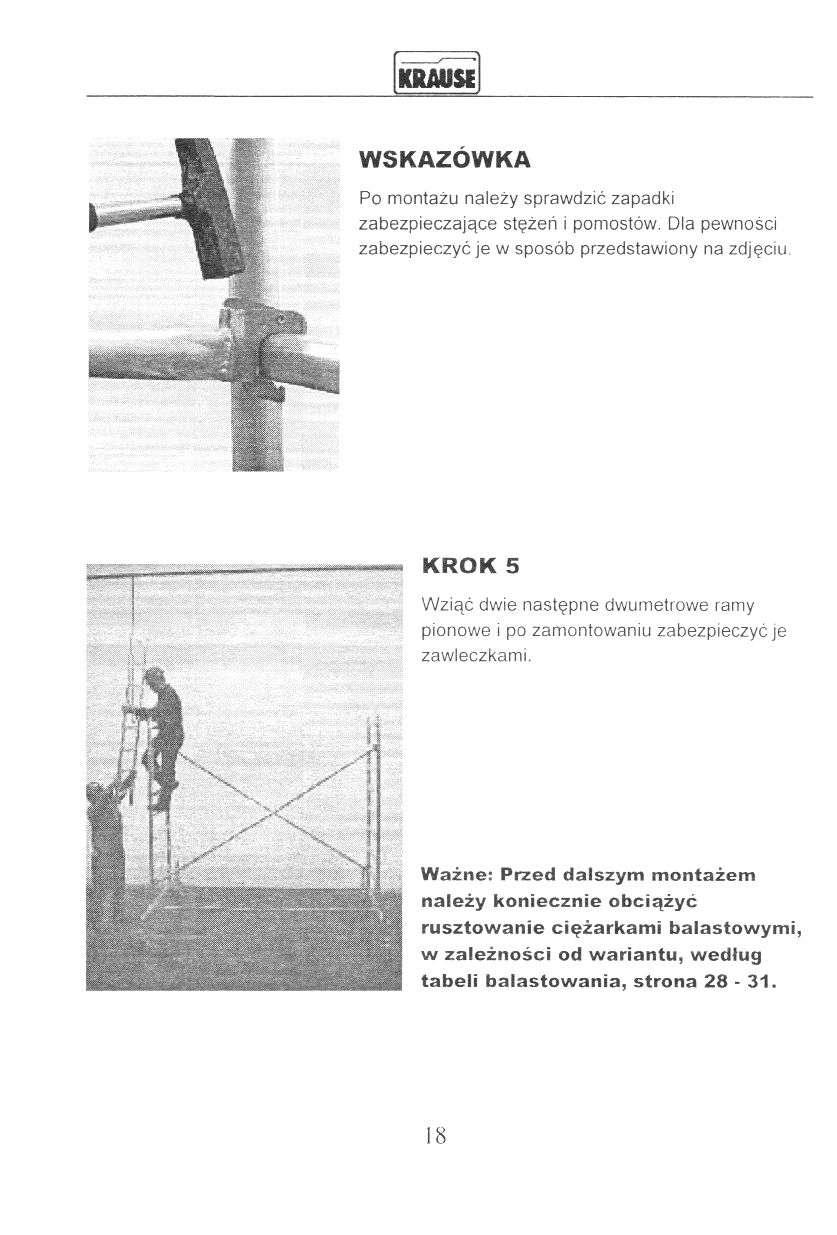

18 KBAlisil WSKAZÓWKA Po ontażu należy sprawdzić zapadki zabezpieczające stężeń i poostów. Dla pewności zabezpieczyć je w sposób przedstawiony na zdjęciu. KROK 5 Wziąć dwie następne dwuetrowe ray pionowe i po zaontowaniu zabezpieczyć je Ważne: Przed dalszy ontaże należy koniecznie obciążyć rusztowanie ciężarkai balastowyi, w zależności od wariantu, według tabeli balastowania, strona

19 nuwse 1 Ważne: Przed dalszy ontaże należy koniecznie obciążyć rusztowanie ciężarkai balastowyi, w zależności od wariantu, według tabeli balastowania, strona KROK 6 Zastosować poocniczy poosi ontażowy z desek lub, jak na zdjęciu, teleskopowy aluiniowy poost specjalny KRAUSE ( nr art ) Następnie zaocować stężenia ukośne. Wskazówka: Do ontażu i deontażu przewidziane są poosty poocnicze. Po zakończeniu ontażu i deontażu należy je usunąć. Według nory DIN EN deski uszą ieć szerokość nie niejszą niż 20 c a grubość przynajniej 4 c. Do zaocowania poostu deski uszą byc dłuższe od rusztowania O przynajniej 50 c z każdej Strony. 19

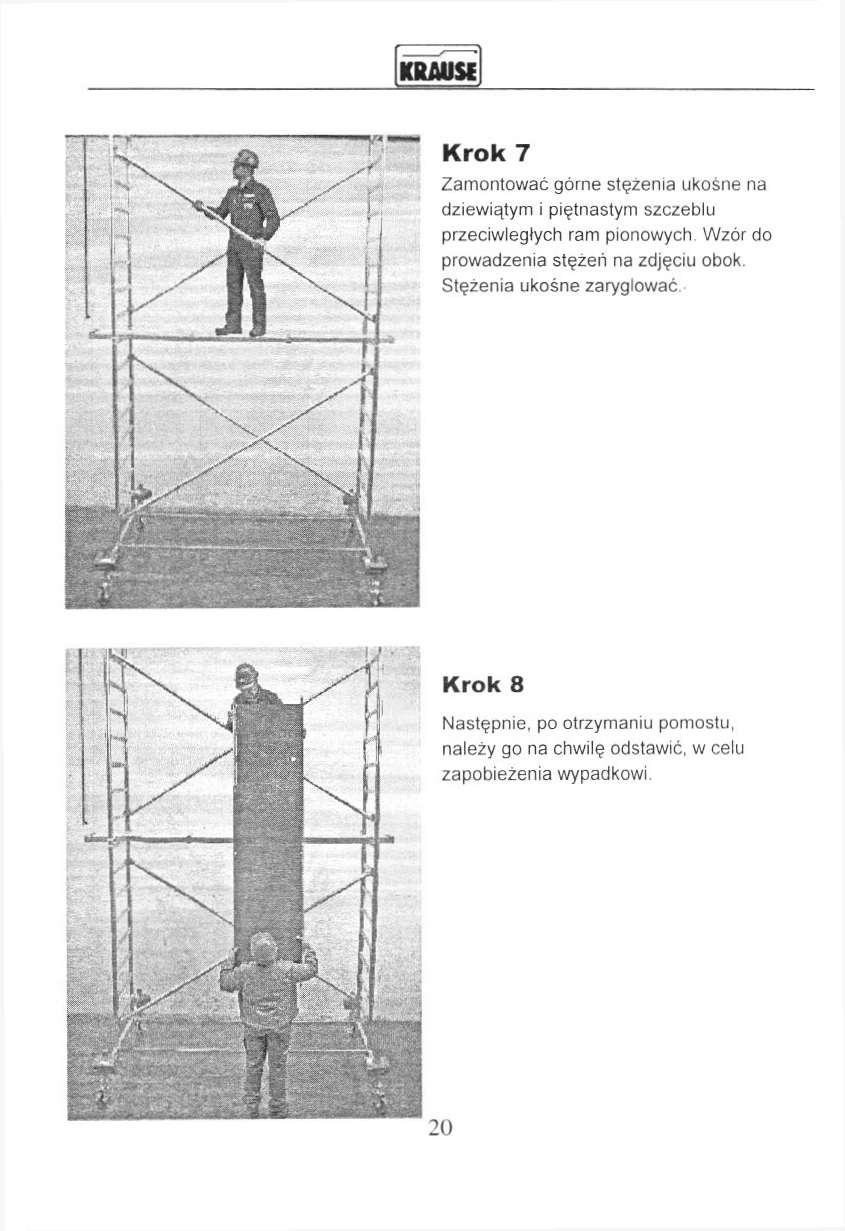

20 Krok 7 Zaontować górne stężenia ukośne na dziewiąty i piętnasty szczeblu przeciwległych ra pionowych Wzór do prowadzenia stężeń na zdjęciu obok. Stężenia ukośne zaryglować.- Krok 8 Następnie, po otrzyaniu poostu, należy go na chwilę odstawić, w celu zapobieżenia wypadkowi. 20

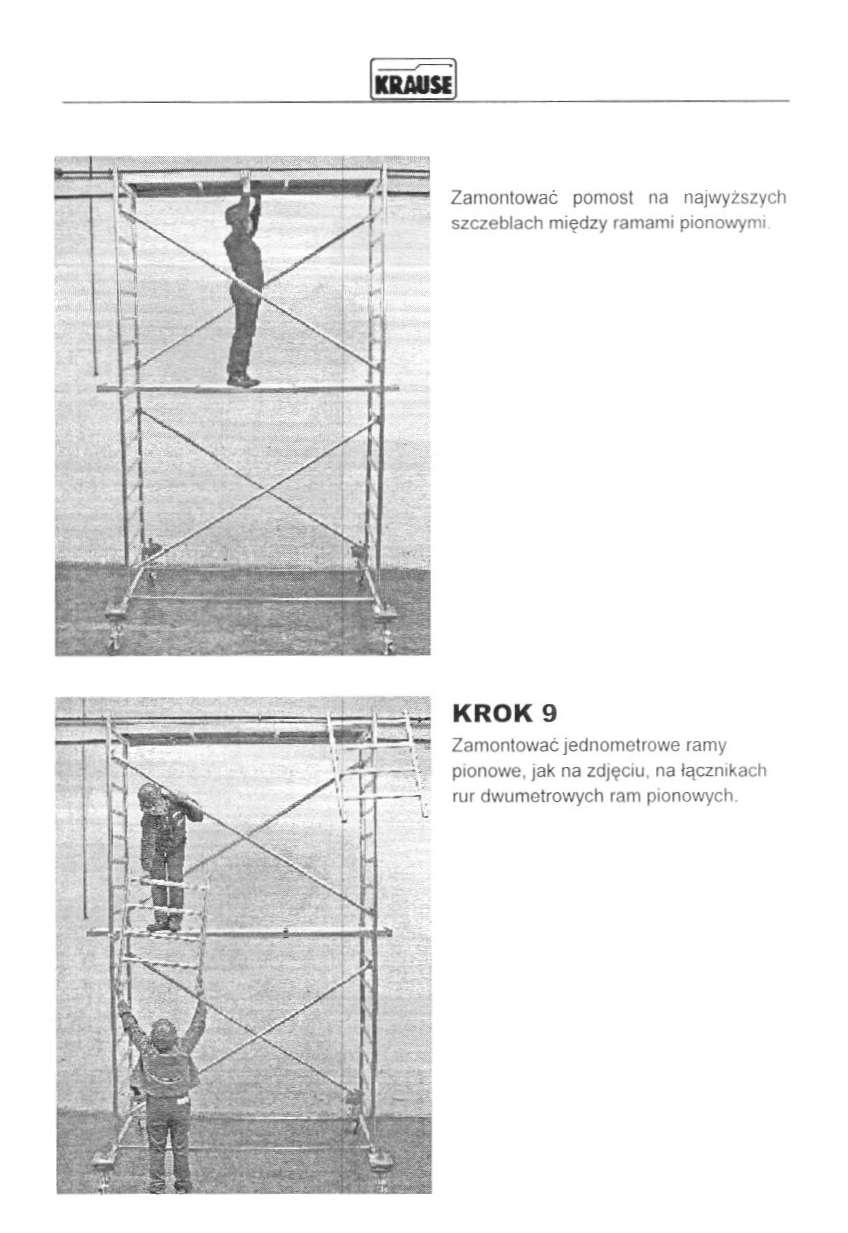

21

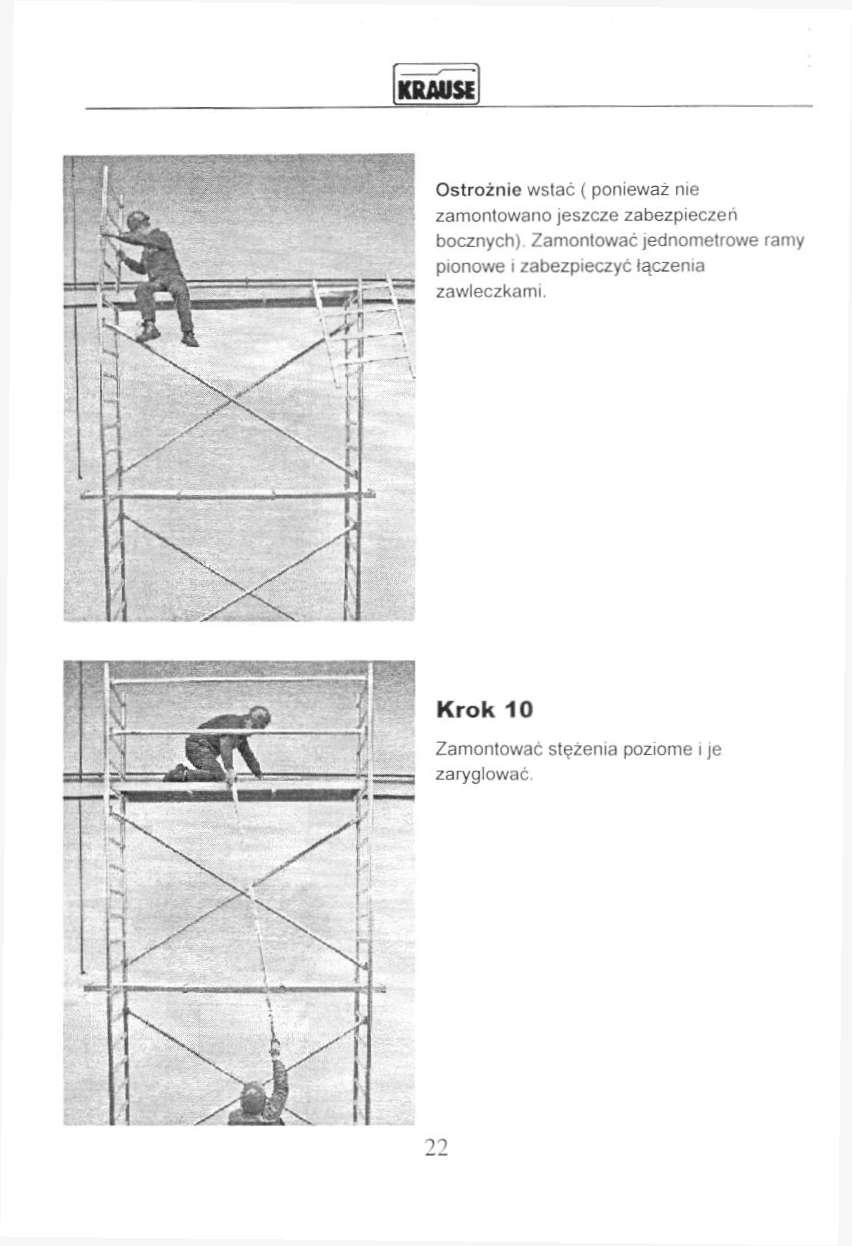

22 11

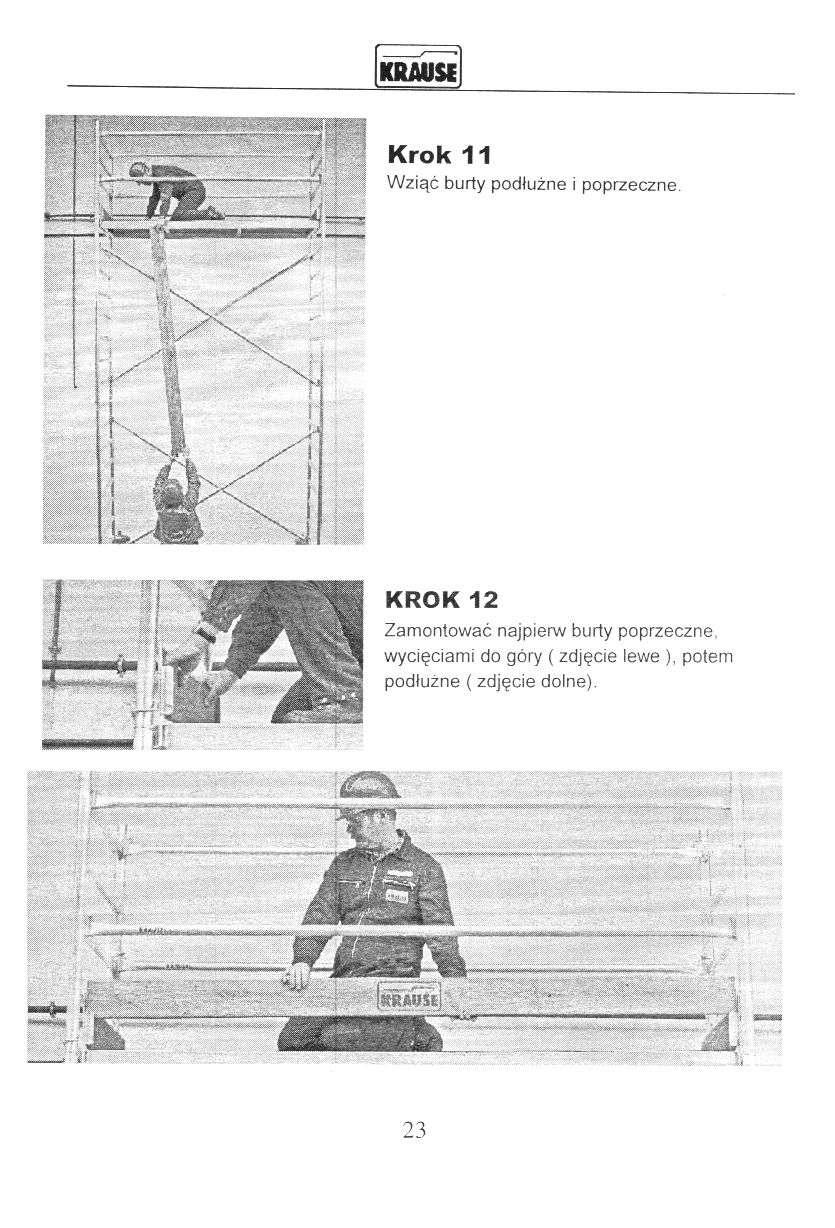

23 23

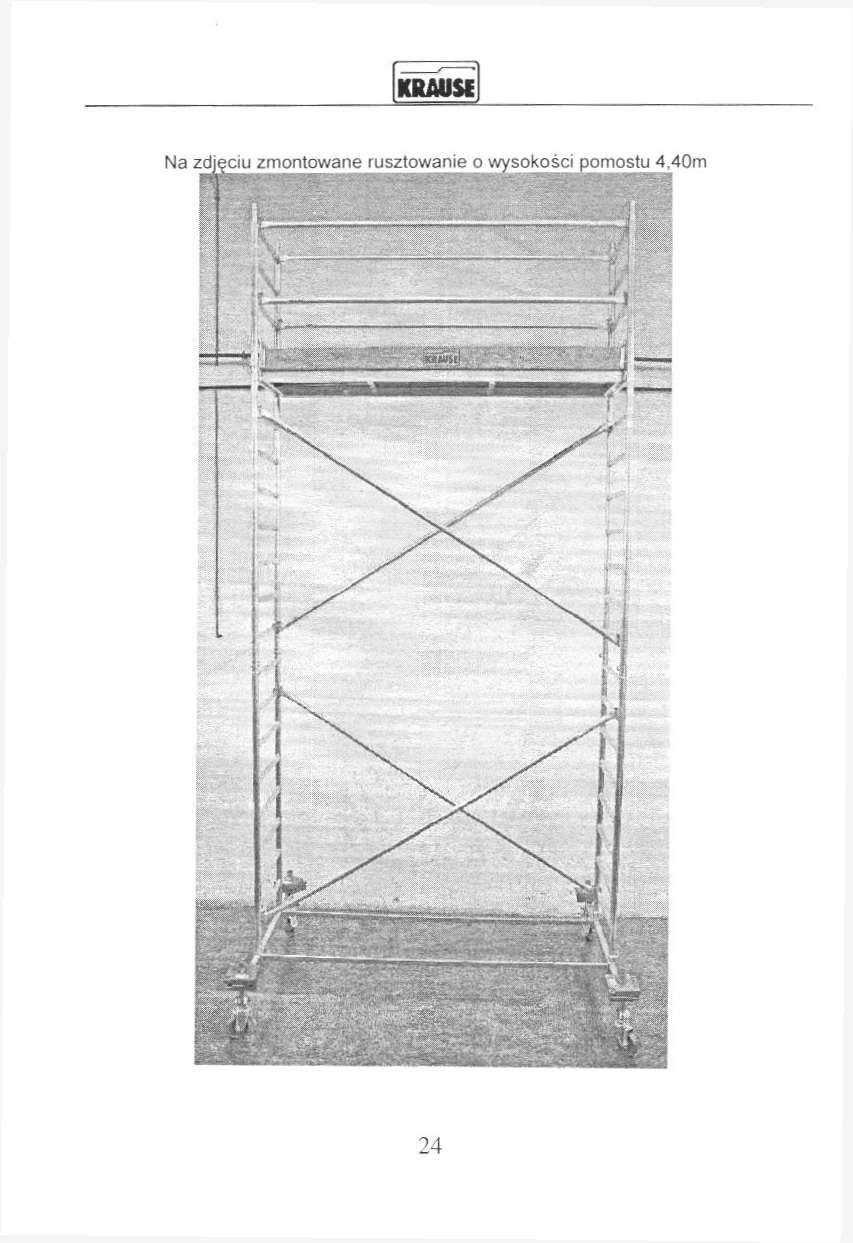

24 Na zdjec-ii zonlowane rusztowanie n ivysokości poostu

25 4.4 Warianty ontażu Montaż z podporai Należy zachować pokazany na zdjęciu układ onlazu podpory, w szczególności iejsca połączenia podpory z raą pionową. Sprzęgła podpory służą zabezpieczeniu przed przekręcenie się podpór i należy je ocno dokręcić klucze SW 22. Montaż z 4 podporai 4 stopy podpór uszą stac na stabilny podłożu Ewenlualnie ożna użyć poocniczych podkładów z ateriału odpornego na złaanie Wskazówka: Podpory ają teleskopowe stopy, zakres przesunięcia wynosi 75, punkty zatrzaskowe znajdują się co 25. Blokada następuje poprzez zawleczki. 25

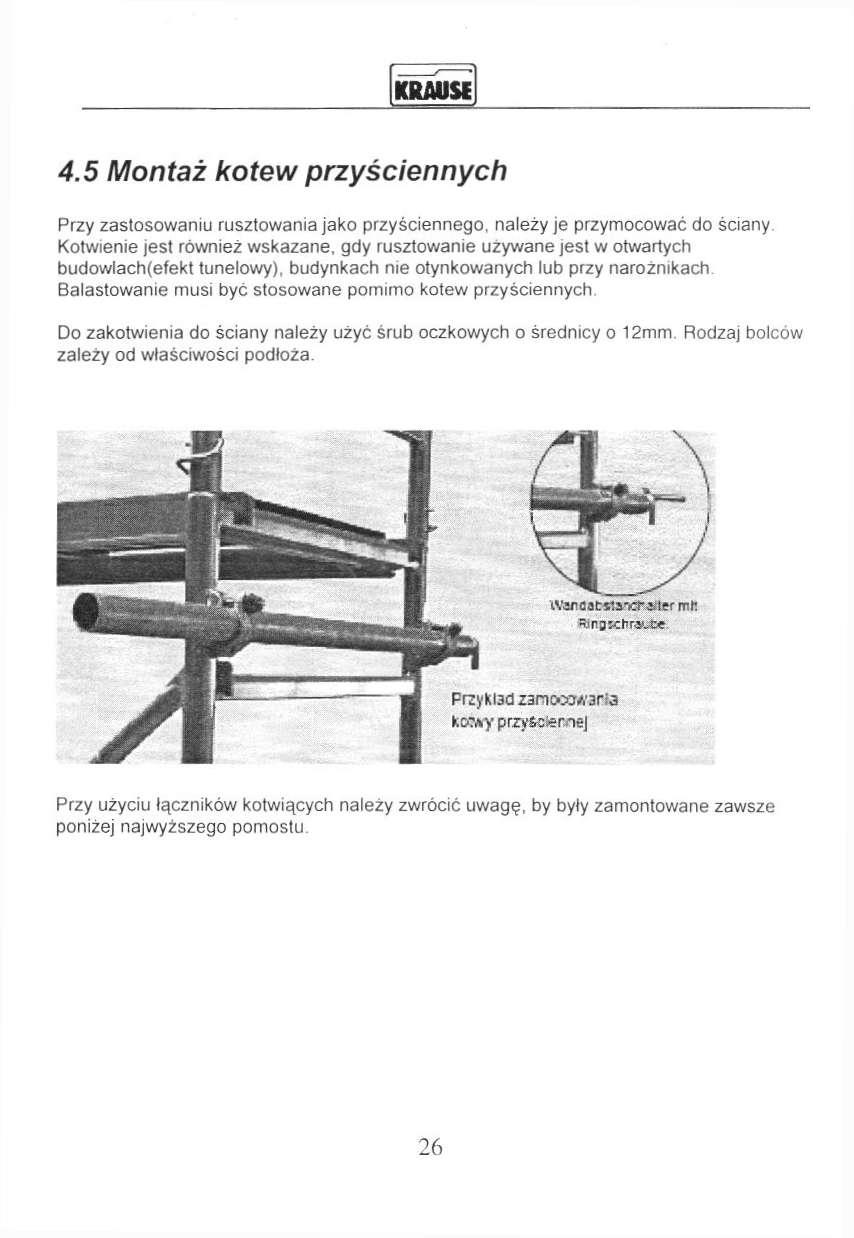

26 4.5 Montaż kotew przyściennych Przy zastosowaniu rusztowania jako przyściennego, należy je przyocować do ściany. Kotwienie jest również wskazane, gdy rusztowanie używane jest w otwartych budowlach(efekt tunelowy), budynkach e otynkowanych lub przy narożnikach Balastowanie usi byc stosowane poio kotew przyściennych. Do zakotwienia do ściany należy użyć śrub oczkowych o średnicy o 12. Rodzaj boicow zależy od właściwości podłoża. Przy użyciu łączników kotwiących należy zwrócić uwagę, by były zaontowane zawsze poniżej najwyższego poostu. 26

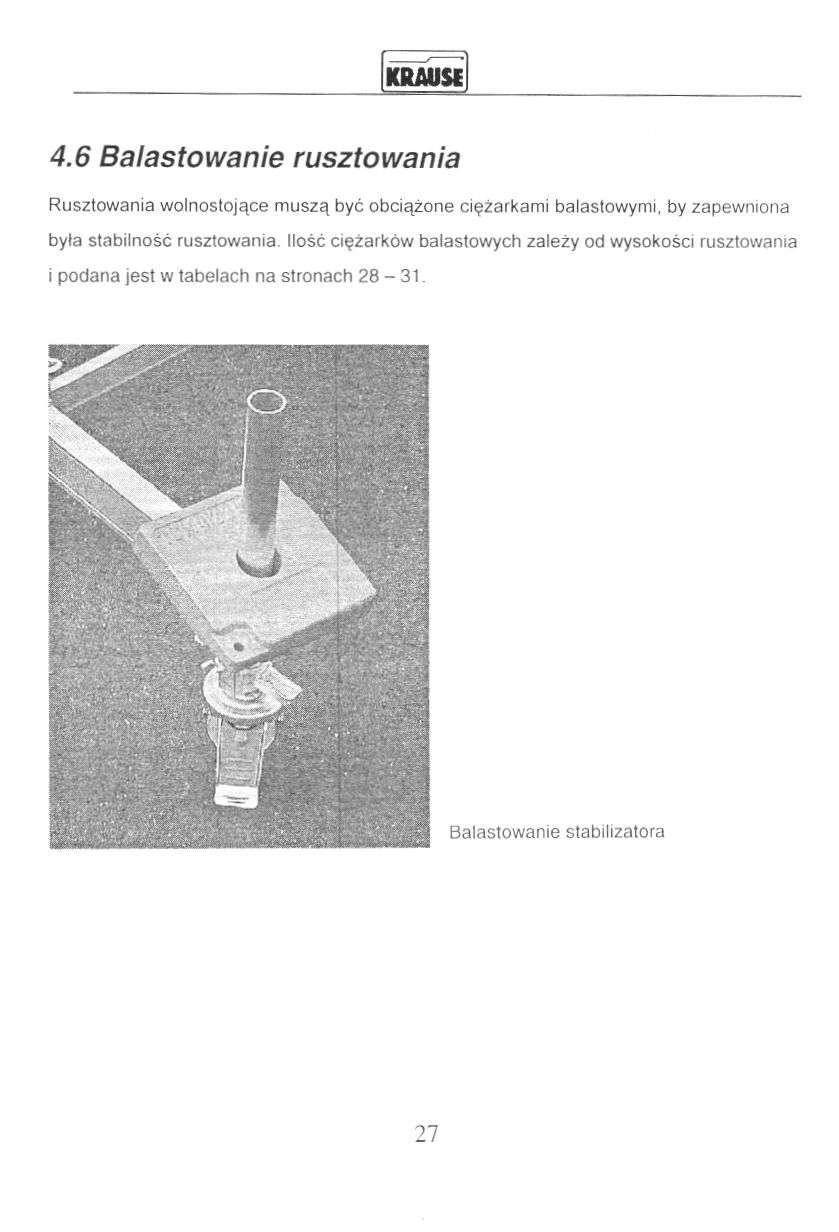

27 4.6 Balastowanie rusztowania Rusztowania wolnostojące uszą być obciążone ciężarkai balastowyi, by zapewniona była stabilność rusztowana. Ilość ciężarków balastowych zależy od wysokości rusztowania i podana jest w tabelach na stronach Balastowanie stabilizatora 27

28 Balastowanie w poieszczeniach zakniętych Balastowanie, STABIILO 10 - szerokość 0,75 x długość 2,00 ni w nr A B A B A "B A B i t I ć D Ć n c C ii JRusztowanie puśrudku stabilizatorów z 4 pod pil rai Ruszlowanie pośrodku slubiliziitorów z 2 podporai Rusztnwaiue jediioslroiii; na stabilizatorach Rusztowanie pośrodku stabilizatorów A B C D A B C U A B c D A B C D 0 0 o" U 0 0 0» « ! 1 4, » 0 0» u ^. U 0 0 II S , II 2 " S ,4 u 1) () () u X X X X 6 6 (, ó 8,4 0 0 (I» 4 4» 0 X X X X X X X X 9,4 0 0 « X X X X X X X X 10,4 1 I ó 1 1 X X X X X X X X X X X X X X X X X " X K 12, r 2 X X X X X X X X K K X X- nieużliwe X Tabela pokazuje ilość ciężarków balastowych na stabilizatorze rusztowania Przykład, ustawienie środkowe na stabilizatorze bez podpór, wysokość najwyższego poostu 4,40 oznacza, że na każdy trzpieniu ( w suie 4 sztuki, oznaczone A, B, C, D) należy uieścić 2 ciężarki po 10 kg każdy. 28

29 Balastowanie na otwartej przestrzeni Balastowanie, STABIILO 10 -szerokość 0,75 x długość 2,00 Wys. A H w K B,..._ if 1 4 ł. i.. c b c b i! r C D A H * D C 0 1 Rusztowanie Rusztowanie Rus/tow.inie Ruszliinauitpośrodku pośrodku jcdnii.siroilliii nu pośrodku stalli li/a turon z 4 slahilizatonin z 2 slahilizalurarh.slabili/ulurów iuil porai podporai B c D A B ( 1) \ It c D A D 2,4 I» t) II ) I 1 1! I I I " ~1 3.4 II 0 II II II 0 0 II l ,4 0 1) 0 II 11 II 0 ~ll 4 4 2~ 2 i 2 2" 5.4 i) Ił 0 0 I 1 II II ł) ~«~ " 3 II II K \ \ \ Tl 7, X X X X X X X X łf X X X X X X X X X X 1 X % X- nieożliwe 29

30 Balastowanie w poieszczeniach zakniętych Balastowanie, STABIILO 10 - szerokość 0,75 K długość 2,50 Wys, w ni A A B A t Q A B 4 ; c 0, c Q Ć 1 B Ć b ś Rusz tona nie pośrudku Sta lii li zatorów z 4 pudporai Rusztowanie pośrodku sliibilizalorów z 2 podporai Ruszlowanie jednostronnie na stabilizatoraeli Rusztowanie pośrodku slubilizalurów -- A K c A B 1 C D A B c D A it C D 2,4 «II» u II 0 0 1) 0 0 i 1 II 0 II U II (1 0 II 0 1) n ,4 0 II II II ,4 0» ii" (I» ( i;7,4 0 (I « ) 0 X X X X S ,4 0 U 0 tl X X X X ,4» 0 0 II X X K X X X X X i«.4 1) 0 0» 5 5 u II X X X X X X X X 11,4 0 0» (1 0 K X X X X X X X i M 0 (1 0 (1 X X X X X X X X X 1 X- nicużliwe X X X 30

31 Balastowanie na otwartej przestrzeni Balastowanie, STABIILO 10 -szerokość 0,75 x długość 2,50 Wys. V \ A A?y / A T ć B Ą B 1 1 i 6 i IL C B I 5 ii Rusztowanie pośrodku stabilizatorów z 4 podporai Rus/liiwanie pośrodku stabilizatorów z 2 podporai Rusztowanie Jednostronnie na stabilizatorach Rusztowanie pośrodku stabilizatorów A B c [) A B c I> A B c 0 A B c I) 2, V 1 1 U U » 0 u I ~ 5, (i ,4 1) 0 0» 3 3 «0 X X X X A 7,4 0 «u u X \ X X K K X 8, X X X X \ V X X X X- nieożliwe 31

32 5. Przegląd odeli Uwaga, w scheatach nie pokazano zawleczek i ciężarków balastowych Art nr Długość ,50 Wys. robocza: 3,O Wys. ruszt.: 2,4 Wys, do po.: 1,0 Art nr Długość , ,50 Wys. robocza: 4,4 Wys. ruszt,: 3,4 Wys. do po.: 2,4 Art nr Długość ,50 Wys. robocza: 5,4 Wys. ruszt.: 4,4 Wys. do po.: 3,4 32

33 Arl nr Długość Art nr Długość Art nr Długość ,00 2, ,00 2, ,00 2,50 Wys. robocza: 6,4 Wys. ruszt: 5,4 Wys. do po.: 4,4 Wys. robocza: 7.4 Wys. ruszt.: 6.4 Wys. do po.; 5.4 Wys. robocza: 8,4 Wys ruszt.: 7.4 Wys. do po.: 6,4 33

34 Art nr Długość 2,00 2,50 Wys. robocza: 9,4 Wys, ruszt.: 8,4 Wys. do po.: 7,4 Art nr Długość Wys. robocza: 10,4 Wys ruszt.: 9,4 Wys. do po.: 8,4 Art nr Długość , Wys. robocza: 11,4 Wys. ruszt.' 10,4 Wys do po

35 nulise Art nr Długość ,50 Wys. robocza: 12,4 Wys. ruszt.: 11,4 Wys. do po.; 10,4 Art nr Długość , ,50 Wys. robocza: 13,4 Wys ruszt.: 12,4 Wys. do po.: 11,4 Art nr Długość ,00 2,50 Wys, robocza: 14.4 Wys. ruszt.: 13.4 Wys. do po.. 12,4 35

36 6. Dane techniczne Eleenty składowe rusztowania STABILO 10 - szerokość 0,75, długość 2,00, Nuer artykułu Wys. robocaa 3,00 4, , in Wys. rusztowania 2,40 3,40 4,40 5, ,41) Wys. poostu ,40 3,40 4,40 5,40 6,40 rn Nr artykułu Nazwa Ilość sztuk llosć sztuk llosć sztuk llosc sztuk llosć sztuk llosć sztuk Ciężar w kg 70S167 Raa pionowa B 7, Raa pionowa Z13 Poost z klapą I ( 1 1? Stężenie ukośne A e 2, Stężenie pozioe a a Stężenie podstawy , Stabttizałor jezdny Podpora 2 2 a.n Surta poprzeczna , Burta podłużna , Stopa " Rolka jezdna regulowanej wysokości , S Zawleczka ,1 Ciężar całkowity w kg 48, , ,

37 Eleenty składowe rusztowania STABILO 10 - szerokość 0,75, długość 2,00, Nuer artykułu SS 73139S Wys. robocza nt Wys, rusztowania 8, ,40 10,40 12,40 1l,40 Wys. poostu. 7,40 H.40 9,40 10, ,40 11, ,40 Nr art. Nazwa Ilość sztuk Ilość sztuk Ilość sztuk Ilość sztuk Ilość sztuk ilość szluk Ciężar w kg 70S167 Raa pionowa a 10 ii 12 7, Raa pionowa 1 Z Poost z klapą S2 Stężenie ukosns Stężenie pozioe 8 a B4B Stężenie podstawy S, Stabilizator jezdny a 2 2 6, Podpora , Burta poprzeczna , Z Burta podłużna fi Stopa , Rolka jezdna 0 ISO o reg. wysokości Zawleczka (1,1 Akcesoria Ciężar caik. w kg 207,40 210,80 258,2(1 269,60 277,00 2HH,40 Nr artykułu Nazwa Ciężar w kg Łącznik kotwiący Łącznik kotwiący 1 5 6, Złącze krzyżowe 1, Ciężarek balastowy Koplel rulek je/dnych 0150 rjuowany 3,5 37

38 Eleenty składowe rusztowania STABILO 10 - szerokość 0,75, długość 2,50. Nr artykułu Nuer artykułu Wyś- robucza 3, , ,40 8,40 Wys. rusztowania? ,40 6,40 7,40 Wys. poostu ,40 3,40 4,40 5, Nazwa Raa pionowa 2 Raa pianowa 1 llośc llośc Ilość ilość Ilość ilość Ciężar sztuk sztuk sztuk sztuk szluk szluk w kg , D Poost z klapą , Stężenie ukośne , Stężenie pozioe Stężenie podstawy Slnbllrzator jezdny T , ? 2 5, , Podpora 2 2 8, Burta lioprzeczna Burta podłużna Stopa ' Rolka jezdna O 15D o regulowanej wysokości Zawleczka ,1 Ciężar całkowity w kg 53, X ,80 38

39 Eleenty składowe rusztowania STABiLO 10 szerokość 0,75, długość 2,50, Nuer artykułu Wysokość robocza Wysokość ruszlowania 9,40 10,40 8,40 9,40 in 11,40 10,40 Wys. stoj. 7,40 8,40 9,40 12,40 11,40 10,40 13,40 12,40 11,40 14,40 13,40 12,40 Nr artykułu Na/wa Ilość sztuk ilość szluk Ilość sztuk Ilość sztuk Ilość sztuk Ilość szluk Ciężar w kg Raa pionowa , Raa pionowa , Poost z klapą , Slęzenie ukośne , Slęzenie pozioe a , Stężenie podsiawy , Slabiiizalor ozdny , Podpora Burta poprzeczna 4 4 p 6 B 6 2, Burta podłużna , Slopa , Rolka jezdna rn 0 regulowane] wysokości , Zawleczka ,1 Ciężar całkowity w kg 230,20 244, ,20 311,60 325,40 Akcesoria Nr artykułu Nazwa Ciężar w kg Łącznik kotwiący 1,2 4, Łącznik kotwiący 1,5 6, Złącże krzyżowe Ciężarek balastowy Koplet rolek jezdnycti 0150 guowany 3,5 39

40 7. Deontaż rusztowania Przy wszystkich rusztowaniach deontaż odbywa się w kolejności odwrotnej do czynności przeprowadzanych podczas ontażu. 8. Konserwacja Przed rozpoczęcie onlazu należy sprawdzić, czy żaden z eleentów rusztowania nie jest uszkodzony części uszkodzone należy wyienić, przy czy dopuszczalne są tylko oryginalne części zaienne. Poprzez kontrolę wyrywkową należy sprawdzić, czy nity i pozostałe ateriały nie są porysowane. Eleenty rusztowania nie ogą wykazywać żadnych deforacji lub wgnieceń. Należy również koniecznie zwrócić uwagę na nienaganne funkcjonowanie takich eleentów, jak trzpienie, rolki jezdne itp. Przed każdy ontaże należy sprawdzić następujące eleenty: raę podstawową, składaną, pionową, poprzecznicę jezdną pod kąte odkształceń, zgnieceń i pęknięć - podporę skośną i poręcz pod kąte odkształceń, zgnieceń i pęknięć oraz działania zabezpieczeń - poosty robocze pod kąte odkształceń, zgnieceń i pęknięć oraz działania zabezpieczeń stanu powierzchni drewnianej otworu do wchodzenia pod kąte działania - stan desek burtowych z drewna pod kąte pęknięć - roiki kierujące Lekkie obracanie się rolek i działanie haulca pod kąte haowania rolek i obrotu W przypadku rolek regulowanych - lekki obrót wrzeciona Sprawdzić zabezpieczenia (przetyczki, śruba otylkowa) na raie pionowej lub poprzecznicy jezdnej - zabezpieczenia przed podniesienie pod kąte odkształceń, zgnieceń i pęknięć oraz prawidłowego osadzenia Nie wolno rzucać eleentai ruszlowania, gdyz ogłyby ulec uszkodzeniu. Części ruszlowania należy przechowywać w taki sposób, aby nie uległy one uszkodzeniu Pojedynczo oleenly należy przechowywać na loząco i chronić je przed wpływe ziennych warunków atosferycznych. W trakcie transportu części rusztowania uszą być ułożone w sposób zabezpieczający 40

41 przed uszkodzenie poprzez przesunięcie się, zderzenie, upadek, itp. Czyszczenie części rusztowania należy przeprowadzić za poocą wody i środków czyszczących dostępnych w handlu. Zabrudzenie farbai ożna usuwać terpentyną. Uwaga Środki czyszczące nie ogą dostać się do gruntu. Zużyte środki czyszczące należy usunąć zgodnie z obowiązującyi przepisai o ochronie środowiska. 41
