ZJSVA/ZXSVA. Zawory rozruchowe regulacyjne. p ca. 600 bar DN 65/60-250/125. Warianty standardowe

Transkrypt

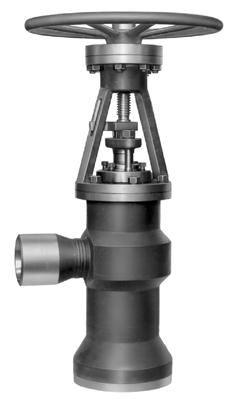

1 Karta katalogowa /2-61 ZJSVA/ZXSVA Zawory rozruchowe regulacyjne z samouszczelniającym się zamknięciem pokrywy z końcówkami do spawania ZJSVA p ca. 600 bar DN 65/60-250/125 Zastosowanie Linie technologiczne w przemyśle, elektrowniach, winżynierii procesowej i budownictwie okrętowym Woda, para, gaz, olej, i pozostałe media nieagresywne Inne obszary zastosowania na zapytanie Inne media na zapytanie Dane eksploatacyjne maks. dopuszczalne ciśnienie 600 bar maks. dopuszczalna temperatura 650 parametry obliczeniowe zgodnie z tabelą ciśnień na następnej stronie Materiały Korpus: do NiuMoNb do Mo do rmo do rmo do 570 X 20 rmo V do 600 X 10 rmovnb do 650 X 11 rmowvnb do 650 Inne materiały na zapytanie Wykonanie konstrukcja przelotowa z częścią górną prostą lub kątową grzybek dławiący, sztywny korpus kuty uszczelnienie wrzeciona z dławnicą samouszczelniające się zamknięcie pokrywy wrzeciono nieobrotowe wskaźnik położenia powierzchnie uszczelniające ze stelitu odpornego na ścieranie i korozję głowica jarzmowa przystosowana pod zabudowę napędu elektrycznego lub pneumatycznego (DIN ISO 5210) Armatura spełnia przepisy bezpieczeństwa wg załącznika 1 Europejskich Wytycznych dla Urządzeń iśnieniowych 97/23/UE (DU) dla medium grupy 1 i medium grupy 2. Warianty standardowe wyłącznik pozycyjny rura osłonowa wrzeciona wolny od metali kolorowych blokada napędy elektryczne i pneumatyczne odbiór wg specyfikacji klienta (zgodne jednak z odbiorem np. TRD/TRB) przekładnie czołowe i kątowe tuleja pod zabudowę napędu inne wykonania obróbki końcówek do spawania grzybek odciążający przesłona otworowa na wlocie i wylocie zaworu Wskazówki Instrukcja obsługi: Dane do zamówienia 1 Typ 7 Materiał 2 PN 8 Medium 3 DN 9 Wielkość przepływu *) 4 iśnienie robocze 10 Przyłącze rurowe 5 iśnienie różnicowe *) 11 Warianty 6 Temperatura robocza 12 Numer karty katalogowej Przy zamówieniu części zamiennych należy podać numer fabryczny i rok produkcji. *) Koniecznie wymagane przy wykonaniu z grzybkiem dławiącym. DIN ISO 9001 DU 97/23/UE

2 Dopuszczalne nadciśnienie eksploatacyjne Materiał NiuMoNb Mo rMo rMo X20rMoV X10rMoVNb X11rMoWVNb Typoszereg Maksymalne Dopuszczalne nadciśnienia robocze w barach Przy temperaturach w ciśn. próbne 290 D 440 EF D ZJSVA/ZXSVA bar *) D 555 EF D 555 EF D 555 EF D 361 EF D 324 EF D 263 EF Badanie wytrzymałości: 1,3 x ciśnienie obliczeniowe (standard) Badanie szczelności: 1,0 x ciśnienie obliczeniowe (standard) *) max ciśnienie próbne = max ciśnienie dopuszczalne x 1,5 / 1,1 Ustalenie dopuszczalnych ciśnień nastąpiło według odpowiednich wytycznych i norm materiałowych z jednoczesnym uwzględnieniem parametrów wytrzymałościowych. Montaż Zawory rozruchowe zasadniczo montuje się tak, aby przepływające medium wpływało nad grzybek a wypływało pod nim. W celu optymalnego doboru zaworu wymagane są zawsze dokładne dane co do sposobu jego pracy. Gdy tylko, dla średnic DN60 do DN125, zostaną przekroczone podane maksymalne ciśnienia różnicowe, wtedy zawory muszą zostać wyposażone w przekładnie lub napędy elektryczne. Maks. dopuszczalne ciśnienie różnicowe średnica gniazda S wmm p w bar Typoszereg /D E/F harakterystyka otwarcia zaworu całkowity przekrój stopień otwarcia charakterystyka zaworu Materiały 2 Nr części Nazwa Materiały dla odpowiednich temperatur roboczych Korpus Opancerzenie stelitem Mo3 13rMo44 10rMo Króćce Element zamykający 15NiuMoNb *) Grzybek dławiący 10rMo910 10rMo910 Opancerzenie stelitem *) Pierścień, wieloczęściowy 166 Jarzmo 200 *) Trzpień 13rMo N X35rMo *) Pierścień uszczelniający grafit X20rMoV X10rMoVNb X11rMoWVNb rMo N X22rMoV X5NirTi Dławik 13rMo rMo *) Pakunek grafit *) Pakunek grafit 544 *) Tuleja gwintowana wieloskładnikowy brąz/wieloskładnikowy brąz (na cylindrze łożysko rolkowe) 902 śruba dwustronna 21 rmov śruba 6-ciokątna 24 rmo Kółko GG /stal spawalna (od średnicy gniazda 80) *) zalecane części zamienne

3 Wzory wariantów wykonania Grzybek odciążający Przesłona otworowa Osłona trzpienia Wyłącznik krańcowy Tuleja przyłączeniowa do napędu Przekładnia zębata czołowa zkółkiem Przekładnia kątowa z kółkiem Napęd elektryczny Napęd elektryczny z przekładnią czołową 3

4 Wymiary Typoszereg /D Długość zabudowy wg tabeli Spawy wg DIN 2559 Wymiary końcówek do spawania i kształt spawów zgodnie z danymi przekazanymi przez Klienta, jednakże tylko w zakresie wymiarów A max. ib min. Specjalne wymiary - na zapytanie. Ød v ØA ØB h 1 h 2 l 1 Wymiary w mm /S śre redn dnica nomi minal alna a / śred dnic ica gnia iazd da DN / Długość zabudowy ZXSVA Długość Ramienia ZJSVA Wysokości zabudowy Przesunięcie Osi wlotu i wylotu ZXSVA Końcówki do spawania nieobrobione l 1 h 1 h 2 v A max B min d ca. kg 65/ / / / / / / / / / / / / / / / / / / / / Kółko iężar Wysokość demontażowa = wynosi ca 3 x średnica gniazda 4

5 Wymiary Typoszereg E/F Długość zabudowy wg tabeli Spawy wg DIN 2559 Wymiary końcówek do spawania i kształt spawów zgodnie z danymi przekazanymi przez Klienta, jednakże tylko w zakresie wymiarów A max. und B min. Specjalne wymiary - na zapytanie. Ød v ØA ØB h 1 h 2 l 1 Wymiary w mm / śre redn dnica gniaz azda adn /S śre edni nica nom omin inaln lna / Długość zabudowy ZXSVA Długość Ramienia ZJSVA Wysokości zabudowy Przesunięcie Osi wlotu i wylotu ZXSVA Końcówki do spawania nieobrobione l 1 h 1 h 2 v A max B min d ca. kg 65/ / / / / / / / / / / / / / / / / / / / / Kółko iężar Wysokość demontażowa = wynosi ca 3 x średnica gniazda 5

6 Zalety produktu - do wykorzystania przez naszych Klientów Nie wznoszące się kółko korzystne przy braku miejsca Kołnierz przyłączeniowy wg DIN-ISO możliwość łatwej dobudowy napędów bez demontażu części przenoszących ciśnienie brak konieczności stosowania dodatkowych przejściówek Mechaniczny wskaźnik położenia jako standardowe wyposażenie wkażdym momencie możliwość określenia stanu otwarcia zaworu Wrzeciono wstępnie polerowane długa żywotność dławnicy Samouszczelniające się zamknięcie pokrywy pewne uszczelnienie "na zewnątrz" kompaktowy typ budowy Siedzisko zaworu ze stelitu, materiału odpornego na ścieranie i korozję wysoka funkcjonalność długa żywotność / KSB Pompy i Armatura Sp. z o.o Warszawa, ul. hłopickiego 50 Oddział w Krakowie tel. (0 22) do Kraków, ul. hełmońskiego 17 Oddział we Wrocławiu fax. (0 22) , tel. (0 12) Wrocław, ul. Mińska 34 lok fax (0 12) tel./fax. (0-71)
