1 Stan:.06 Prefabrykacja aquatherm Projektowanie i budowa rozdzielaczy i elementów na specjalne zamówienie z PP-R / PP-RP dla obszaru techniki zaopatrzenia, techniki klimatyzacyjnej i grzewczej, instalacji technologicznych i przeciwpożarowych aquatherm state of the pipe

2 Zalety prefabrykacji aquatherm: projekt, wykonanie, serwis Inwestorzy - wsparcie procesu od projektu do uruchomienia instalacji - doradztwo i wsparcie techniczne na miejscu - opracowanie rozwiązań dostosowanych do potrzeb klienta - oszczędność czasu i kosztów dzięki prefabrykacji - przejrzystość kosztów - szybkie, łatwe wmontowanie w systemy istniejące - skrócenie okresów przestoju - ponad 40 lat sprawdzonej jakości i doświadczenia - kontrola jakości i 0 lat gwarancji - ubezpieczeniowe pokrycie ryzyka do 5 mln. euro / przypadek Architekci & Projektanci - wsparcie w fazie projektowej przez projektantów aquatherm - wsparcie przy kontroli wiarygodności i kompletności - ponad 40-letnie doświadczenie w budowie rozdzielaczy i instalacji - oszczędność czasu dzięki prefabrykacji - udostępnienie CAD i danych projektowych - wczesne zaprojektowanie detali gwarantuje stałość projektu i kosztów - szczegółowe dane projektowe w celu kontroli i oddania do użytku - rysunki D minimalizują ryzyko wystąpienia błędu projektowego - duża precyzja elementów dzięki prefabrykacji Zalety rozdzielaczy aquatherm i elementów budowlanych na zamówienie - przemysłowa prefabrykacja Made in Germany - certyfikacja i kontrola jakości - ISO 900/ISO 400/ISO odporność na korozję, chemikalia i agresywne media - dostępne w wersji preizolowanej - cieńsza izolacja - dostępne w wersji z warstwą ochronną UV - izolacja termiczna i akustyczna - warstwa antydyfuzyjna - nieszkodliwość higieniczna - mniejszy ciężar dzięki zastosowaniu PP-R - brak zanieczyszczenia produktami korozji - niska chropowatość rur i wysoka odporność na ścieranie - wysoka odporność na uderzenia - szczelne połączenie rury i kształtki dzięki technice fuzji termicznej - trzywarstwowa rura ze wzmocnioną włóknem szklanym warstwą środkową - trudnopalne wg DIN 40-, klasa palności B - możliwość recyklingu - długa żywotność Instalatorzy/Monterzy - wysoka, sprawdzona jakość i 0 lat gwarancji - doradztwo i wsparcie techniczne na miejscu - najwyższy stopień dokładności dzięki szczegółowemu projektowi wstępnemu - opieka nad zleceniem i dostawą przez hurtownię specjalistyczną - brak opóźnień spowodowanych niedostateczną ilością elementów - niski stopień zużycia narzędzi - szybka rozbudowa dzięki technice siodełek zgrzewanych aquatherm - mniejszy ciężar dzięki zastosowaniu PP-R - łatwiejsze manewrowanie podczas transportu i na placu budowy - brak improwizacji na placu budowy - szybki czas montażu - możliwy montaż w wąskich przestrzeniach - alternatywa przy braku specjalistów aquatherm blue pipe OT aquatherm green pipe aquatherm red pipe

3 Budowa rozdzielaczy na wymiar Czas to pieniądz w branży budowlanej ta życiowa prawda potwierdza się codziennie. Wykonanie instalacji sanitarnych i grzewczych w każdym obiekcie budowlanym, nadal stanowi czasowe i logistyczne wyzwanie, nie tylko dla architektów i projektantów. Na miejscu budowy często niemałe problemy mają realizujące projekt firmy wykonawcze. Ani czynniki zewnętrzne, ani wytyczne czasowe nie pozwalają na szczegółowe poświęcenie się konstruowaniu dobrego jakościowo rozdzielacza. Do nakładu czasu dochodzą wysokie koszty robocizny i różne problemy pojawiające się na miejscu, które najczęściej można rozwiązać tylko przy dużych nakładach finansowych. Ponadto, w ostatnich latach coraz trudniej jest o fachowców. Produkcja gotowych rozdzielaczy jest rozwiązaniem oszczędnościowym. Kompensuje brak specjalistów i pozwala na kontynuację procesów produkcyjnych. Ze względu na różnorodność dzisiejszych zastosowań rozdzielaczy, nie ma w zasadzie możliwości ich standaryzacji lub wykonywania ich w formie gotowych modułów. Każdy projekt budowlany ma własne wymagania. Na materiał i ułożenie systemu rurociągowego wpływ ma nie tylko rodzaj medium, zakres zastosowania, przepisy i ustawy, lecz także warunki architektoniczne. Niezależnie od tego, czy w grę wchodzą nowe inwestycje czy budynki remontowane, ogrzewanie czy chłodzenie, systemy otwarte czy zamknięte, media agresywne czy woda pitna - zawsze znajdziemy odpowiednie rozwiązanie. Elementy budowlane wykonane na zamówienie odgrywają dzisiaj coraz większą rolę, gdyż powstaje coraz więcej wymagających, nietypowych projektów budowlanych. Wykonywaliśmy już instalacje w formie okręgu w budynkach o kształcie cylindra, czy ekstremalne kąty w budynkach o kształcie piramidy. aquatherm zawsze znajdzie właściwe rozwiązanie. My projektujemy i budujemy dla Państwa kompletne rozdzielacze bezpośrednio w fabryce, według Państwa wytycznych i wysyłamy je gotowe do zamontowania w każde wskazane przez Państwa miejsce na świecie. Klienci mogą polegać na naszym ponad 40-letnim doświadczeniu w dziedzinie techniki instalacyjnej. Od luksusowych krążowników po stadiony piłkarskie, od hoteli i szpitali po browary i centra serwerowe - na całym świecie systemy rurociągowe aquatherm dowodzą swojej niezawodności. Potrzebujemy tylko, aby przesłali nam Państwo odpowiednie dane projektowe, rysunki D i/lub szkice z naniesionymi wymiarami. Państwo otrzymają od nas ofertę zawierającą specyfikację materiałów i rysunek. Kompetentny zespół doświadczonych techników służy Państwu radą i pomocą. Więcej informacji na temat budowy rozdzielaczy na zamówienie mogą Państwo uzyskać na naszej stronie internetowej oraz pod numerem infolinii technicznej aquatherm tel

4 . Zapytanie i weryfikacja Na początku będziemy potrzebowali tak wiele informacji, jak to możliwe. Idealny byłby rysunek CAD, jednak wystarczy nam również odręczny szkic z wymiarami. Nasze formularze zapytania pomogą Państwu szybko i szczegółowo uzupełnić najważniejsze dane. Zespół projektantów aquatherm sprawdza przesłane informacje pod kątem wykonalności i kompletności. Obowiązuje tu zasada: Im więcej danych, tym lepiej. Chętnie udostępnimy naszym Klientom również naszą bazę artykułów, w powszechnie stosowanym formacie CAD. Formularz - Rodzielacz sanitarny D0 do D60 mm: Sporządzenie oferty i odpowiedniego rysunku, jak również ich pierwsza przeróbka są bezpłatne. Począwszy od drugiej przeróbki, do rachunku doliczane będą odpowiednie koszty. Zleceniodawca: Data:... Inwestor:... Inwestycja: Typ rur/system:... Łączna długość rozdzielacza, mm:... Max. ciśnienie robocze:... Max. temperatura robocza:... Klapy odcinające (typ/produkt):... Uwagi:... Odległość między wspornikami GW/GZ, calel Kołnierz/PN GW/GZ, cale Rozdzielacz bez stref martwych Formularz - Rodzielacz grzewczy/chłodzący D0 do D60 mm: Sporządzenie oferty i odpowiedniego rysunku, jak również ich pierwsza przeróbka są bezpłatne. Począwszy od drugiej przeróbki, do rachunku doliczane będą odpowiednie koszty. Zleceniodawca: Data:... Inwestor:... Inwestycja: Typ rur/system:...łączna długość rozdzielacza, mm:... Max. ciśnienie robocze:... Max. temperatura robocza:... Klapy odcinające (typ/produkt):... Uwagi:... Odległość między wspornikami GW/GZ, cale Kołnierz/PN IGW/GZ, cale Kołnierz/PN GW/GZ, cale Kołnierz/PN Odległość między wspornikami Zasilanie GW/GZ, cale Odległość między wspornikami GW/GZ, cale Kołnierz/PN GW/GZ, cale Kołnierz/PN GW/GZ, cale Kołnierz/PN Odległość między wspornikami Powrót GW/GZ, cale 4

5 Status Änderungen Datum Name Datum Gezeichnet Kontrolliert Norm Name Shvakova A0. Projektowanie i koordynacja Po zakończeniu weryfikacji, zespół projektantów aquatherm projektuje rozdzielacz. Wykorzystywane jest przy tym ponad 40-letnie doświadczenie i cały Know-How producenta rur. Klient otrzymuje szczegółowy rysunek w formacie CAD do sprawdzenia i akceptacji. Rysunek zawiera listę elementów z numerem pozycji każdego łącznika. Ponadto, na życzenie można otrzymać od nas dane w formacie CAD, celem włączenia ich do swoich danych projektowych L L 9 K J K J I H Prüfen! I H G 0 G F F E D C B A 6 OBJEKT ANZAHL, m 0,4 m 0, m 5,5 m TEILELISTE BAUTEILNUMMER BESCHREIBUNG 554 Bundbuchse ø00 0 Winkel 90 ø60 4 Red. Stumpschweiß. ø Green Pipe ø00 SDR 7,4 550 Bundbuchse ø Green Pipe ø60 SDR 7,4 570 Flansch ø Flansch ø00 5 Einschweiß. ø Winkel 90 ø Green Pipe ø40 SDR 7,4 7 Übergangsstück AG ø40 " 4 T-Stück Muffenschweiß. ø00 76 Red. Muffen-Stumpschw. ø T-Stück Muffenschweiß. ø Green Pipe ø5 SDR 7, PP Kugelhahn 0/5 556 Bundbuchse ø5 576 Flansch ø5 6 Winkel 90 ø5 557 Bundbuchse ø5 06 Muffe ø5 86 Einschweiß. AG ø5 /" 866 Einschweiß. IG ø5 " 80 Einschweiß. AG ø60 /" Buhs Verteiler 0-5 VB E D C B A 5

6 . Produkcja Po zaakceptowaniu projektu przez Klienta, nasz Dział Prefabrykacji produkuje wymagane elementy. Dział ten jest wyposażony w najnowocześniejsze, czasami samodzielnie opracowane przez aquatherm obrabiarki. Zespół składający się z 5 wysoko wykwalifikowanych pracowników, na powierzchni ok. 000 m produkuje rozdzielacze i elementy budowlane na zamówienie klientów z całego świata. Elementy te składane są tutaj, w absolutnie czystym otoczeniu. Brud, kurz i zimno, które są codziennością na placu budowy, nie mają więc wpływu na wynik naszej pracy. Odpadają też koszty narzędzi montażowych na placu budowy, które w przypadku dużych rozdzielaczy mogą być naprawdę wysokie. Skompensowany jest też brak specjalistów. Żaden rozdzielacz czy element wykonany na zamówienie nie opuszcza fabryki aquatherm, jeśli nie przeszedł pozytywnie kontroli szczelności i próby funkcjonalnej. Dzięki temu na nasze produkty możemy udzielać 0 lat gwarancji z sumą ubezpieczenia wynoszącą 0 milionów euro na przypadek. Kolejną dużą zaletą profesjonalnej prefabrykacji jest oszczędność czasu. Już sam bezpośredni dostęp do wszystkich artykułów będących na składzie, umożliwia szybką reakcję na każdą ewentualność, bez straty czasu. Podczas gdy na placu budowy brak artykułów czy błędy powstałe podczas montażu prowadzą do opóźnień, tutaj wystarczy sięgnąć na regały magazynowe. 4. Dostawa Gdy poszczególne podzespoły pozytywnie przejdą wszystkie próby i kontrole, aquatherm dostarcza gotowe rozdzielacze lub elementy budowlane bezpośrednio na plac budowy. Niska waga, w porównaniu z rurami ze stali nierdzewnej, stali i miedzi, umożliwia łatwiejsze operowanie elementami w transporcie i na miejscu budowy. Również tutaj aquatherm wspiera swoich klientów i oferuje firmom wykonawczym kompetentne doradztwo i wsparcie. Nasi technicy serwisu pomogą Państwu również na miejscu. 6

7 Połączenie kołnierzowe Połączenie zgrzewane PP-R Śrubunek PODŁĄCZENIE DO NOWYCH LUB ISTNIEJĄCYCH SIECI RUROCIĄGOWYCH Zgodnie z życzeniem klienta, rozdzielacze aquaterm mogą być przyłączane do istniejących lub do nowych sieci rurociągowych za pomocą następujących rodzajów podłączeń: połączenie kołnierzowe króciec przyłączeniowy jako króciec rurowy (gładkie końcówki do zgrzania z rurami aquatherm PP-R) króciec gwintowany/śrubunek do przejścia na rurociągi aquatherm PP-R lub inne materiały OBEJMY MOCUJĄCE odpowiednie do montażu punktu stałego aquatherm ma w ofercie mocowania punktów stałych dla rur o średnicy 60mm - 60mm (nr art ). Jednostką dostawy jest sztuka. Zalety: niezawodna i trwała ochrona przed rdzewieniem i zmniejszeniem nośności statycznej 000 godzin badania we mgle solnej bez powstania rdzy odpowiednie do instalacji w wewnętrznych i zewnętrznych obszarach narażonych na korozję znacznie wyższa ochrona przed korozją, niż w przypadku produktów ocynkowanych elektrolitycznie czy ogniowo (test we mgle solnej, zgodnie z DIN EN ISO 97) a a Nr art. Wymiar Min. moment dokręcania zamknięcia obejmy Min. moment dokręcania śruby do reg. wysokości Możliwość zmiany wysokości Podłączenie do grzejników Wymiar a [-] [mm] [Nm] [Nm] [mm] [-] [mm] [kg] Waga zestawu ,5-8,5 M 54, 8, ,5-8,5 M 94,5 9, ,5-8,5 M 444,8 9, ,5-8,5 M 50, ,5-8,5 M 550, 4, ,5-497,5 M6 8, 4, ,5-497,5 M6 87, 46, ,5-497,5 M6 9,4 48, ,5-497,5 M6 98,4 5, ,5-497,5 M6 05,5 55,66 7

8 aquatherm green System rurociągowy z polipropylenu dla techniki zaopatrzenia SDR: 6 / 7,4 ø: 6-0 mm Dawniej: Fusiotherm Teraz: aquatherm green pipe S SDR: ø: mm Dawniej: Fusiotherm SDR Teraz: aquatherm green pipe S SDR SDR: 7,4 ø: 6-0 mm Dawniej: Fusiotherm Stabiverbundrohr Teraz: aquatherm green pipe MS aquatherm green Ten innowacyjny wszechstronny talent zrewolucjonizował i przez dziesięciolecia kształtował sektor systemów rurociągowych z tworzyw sztucznych. Przed 5 laty został wprowadzony na międzynarodowe rynki i w krótkim czasie sprawił, że ta nazwa stała się synonimem najwyższej jakości i znakomitych właściwości proekologicznych. W ciągu 5 lat zastosowania na całym świecie, system firmy aquatherm udowodnił swoją znakomitą techniczną przydatność i dlatego od dawna wśród fachowców uchodzi za jeden z najobszerniejszych i jednocześnie najlepszych systemów rurociągowych z tworzyw sztucznych. Do systemu aquatherm green pipe należy wiele rodzajów rur SDR 6, SDR 7,4, SDR 9 i SDR. Uzupełniają je specjalne produkty wzmocnione: rura stabilizowana włóknem szklanym oraz rura stabilizowana z wkładką aluminiową. Do tego dochodzi ponad 450 złączek i elementów przyłączeniowych oraz zawory i zawory kulowe. Produkty te są oferowane w średnicach od 6 mm do 450 mm. Obszar zastosowania systemu aquatherm green pipe obejmuje wszystkie dziedziny w zakresie NOWE INSTALACJE NAPRAWA RENOWACJA. OBSZARY ZASTOSOWANIA Sieci rurociągowe do wody pitnej i instalacji grzewczych do transportu wody zimnej i ciepłej, stosowane np. w: budynkach mieszkalnych, szpitalach, hotelach, biurowcach, szkołach, przemyśle stoczniowym i obiektach sportowych, domowych instalacjach przyłączeniowych, przyłączach bojlerów, rozdzielniach wody, pionach, rozdzielczych przewodach piętrowych (konwencjonalnych lub jako przyłącze), przyłączach armatury. Sieci rurociągowe stosowane w: instalacjach wykorzystania wody deszczowej, instalacjach sprężonego powietrza, sieciach zaopatrzenia w wodę, technice basenowej, systemach przyłączeniowych do pomp ciepła. Rurociagi w rolnictwie i ogrodnictwie Rurociągi do wykorzystania ciepła ziemi Przemysłowe sieci rurociągowe do transportu mediów agresywnych (kwasy, ługi, itp.) przy uwzględnieniu odporności chemicznej aquatherm green SDR9 RP Zalety PP-RP aquatherm na całym świecie ustala nowe kryteria w produkcji rur i złączek z PP. Nieustannie staramy się tworzyć nowe rozwiązania, dzięki którym możemy ulepszać nasze produkty. Aktualny poziom ewolucji nosi nazwę fusiolen PP-RP. Fusiolen PP-RP umożliwia produkcję rur stabilizowanych włóknem szklanym z cieńszymi ściankami, przy jednoczesnym zachowaniu wszystkich zalet rur produkowanych dotychczas. cieńsze ścianki o 4% większy strumień przepływu w stosunku do rur fusiotherm Stabi Glass SDR7,4 dopuszczalne jest wyższe ciśnienie robocze niż w przypadku rur Stabi Glass PP-R SDR7,4 nawet w wyższych temperaturach identyczna wydłużalność liniowa jak w rurach stabilizowanych włóknem szklanym SDR7,4 o 6% mniejszy ciężar niż rur PP-R SDR7,4 niższa waga w porównaniu z rurami ze stali szlachetnej, stalowymi i miedzianymi, co ułatwia obsługę w transporcie i na placu budowy szybsza obróbka rur o dużych średnicach, dzięki krótszym czasom zgrzewania doczołowego bezproblemowa zgrzewalność ze wszystkimi złączkami aquatherm z PP-R 8

9 SDR: 7,4 / 9 ø: 0-55 mm Dawniej: Fusiotherm Faserverbundrohr Teraz: aquatherm green pipe MF SDR: 7,4 / 9 ø: 0-55 mm Dawniej: Fusiotherm Faserverbundrohr UV Teraz: aquatherm green pipe MF UV SDR: 9 ø: -50 mm Dawniej: Fusiotherm ISO Faserverbundrohr Teraz: aquatherm green pipe MF TI Zalety rur aquatherm green w budowie rozdzielaczy Rozdzielacze wykonane z elementów systemu aquatherm green pipe idealnie nadają się do rozprowadzania mediów nieszkodliwych pod względem higienicznym, jak np. woda pitna i środki spożywcze. Specjalny skład materiału, z którego zbudowane są rury - fusiolenu, gwarantuje czystość transportowanego medium bez zanieczyszczeń w postaci substancji obcych, uwolnionych z materiału rurowego, jak np. szkodliwe dla zdrowia metale ciężkie. Dezaktywatory metalu i technika tworzenia homogenicznych, nierozerwalnych połączeń umożliwiają długi, bezawaryjny okres użytkowania. W rozdzielaczach aquatherm green pipe korozja należy do przeszłości. Wpływ czynników zewnętrznych na miejscu budowy, jak np. słone morskie powietrze czy agresywne środki czystości, szkodzą systemowi w równie niewielkim stopniu jak transport agresywnych mediów czy ogólna korozja spowodowana przez wilgoć i powietrze. W celu ochrony rozdzielaczy umieszczonych na powietrzu przed promieniowaniem słonecznym, aquatherm wytwarza rozdzielacze z rur wyposażonych w specjalną powłokę, chroniącą przez promieniami UV. W zakresie ochrony przeciwpożarowej oferujemy możliwość polakierowania rozdzielacza specjalnym pęczniejącym lakierem ochronnym. Zaletą rozdzielaczy aquatherm jest również ich waga, która umożliwia bezproblemowe przenoszenie nawet dużych rozdzielaczy na miejscu instalacji. Również w sytuacjach ekstremalnych, gdy nastąpiły okoliczności, których nie wzięto pod uwagę lub gdy warunki na miejscu montażu uległy zmianie, istnieje możliwość rozmontowania rozdzielacza i ponownego jego zmontowania na miarę, w procesie zgrzewania mufowego lub doczołowego. Późniejsze odejścia i przyłącza można zrealizować w krótkim czasie i przy niskich kosztach, dzięki technice siodełek zgrzewanych. Więcej informacji na temat zgrzewania złączek siodełkowych, znajdą Państwo w naszym poradniku aquatherm greenpipe (nr zamówienia: 000). W przeciwieństwie do rozdzielaczy z metalu, aquatherm green pipe posiada właściwości izolacyjne, dzięki własnościom tworzywa - fusiolenu. Jeśli ta fabryczna izolacja jest niewystarczająca, oferujemy rozdzielacze również w formie preizolowanej. 9

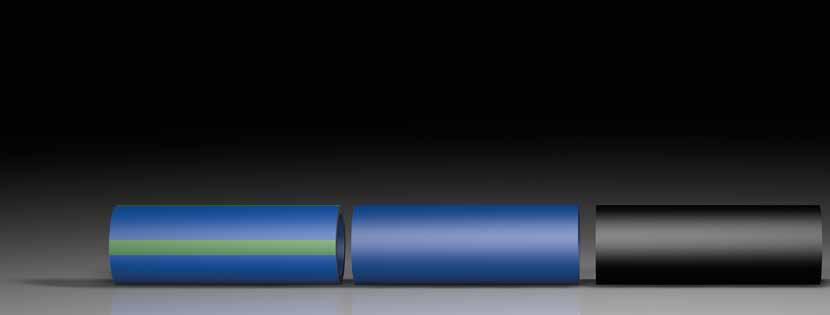

10 aquatherm blue Rurociągi z polipropylenu do instalacji klimatyzacyjnych, grzewczych i technologicznych SDR: 7,4 / / 7,6 ø: 0-60 mm aquatherm blue pipe MF SDR: 7,4 / ø: 0-50 mm aquatherm blue pipe MF OT SDR: 7,4 / / 7,6 ø: 0-60 mm aquatherm blue pipe MF UV aquatherm blue Rozdzielacze i elementy wykonane na zamówienie z rur quatherm blue pipe posiadają te same zalety co system aquatherm green pipe. aquatherm blue pipe to nasz specjalista od transportu mediów chłodzących i grzewczych w systemach zamkniętych oraz znajdujący różnorodne zastosowania w przemyśle. System ten został opracowany z myślą o zastosowaniu w instalacjach poza obszarem wody pitnej. Rury stalowe, zastosowane w instalacjach klimatyzacyjnych, są narażone na korozję szczególnie po swojej zewnętrznej stronie. Skondensowana woda, która tworzy się pomiędzy izolacją a rurą, uszkadza rurę i powoduje jej rdzewienie. Rury aquatherm blue pipe są wykonane w 00% z materiałów odpornych na korozję, co znacznie przedłuża żywotność instalacji klimatyzacyjnej. Poza ogólnymi zaletami systemu rurociągowego z PP-R aquatherm blue pipe ze względu na cieńsze ścianki rur, oferuje większe wartości przepływu w porównaniu z aquatherm green pipe. Elementy składowe systemu W połączeniu z kształtkami aquatherm green pipe system aquatherm blue pipe składa się ze wszystkich elementów potrzebnych do budowy instalacji klimatyzacyjnych i grzewczych oraz do instalacji przemysłowych. Średnice zewnętrzne wynoszą od 0mm do 60mm. OBSZARY ZASTOSOWANIA Domowe instalacje grzewcze przyłącza do źródeł ciepła rozdzielacze ogrzewania piony instalacyjne rozprowadzenie piętrowe przyłącza grzejników Sieci rurociągowe dla techniki klimatyzacyjnej dla techniki chłodniczej w technice basenowej do transportu chemikaliów do nawadniania do instalacji sprężonego powietrza do systemów ogrzewania płaszczyznowego dla przemysłu stoczniowego do zastosowania w geotermii do chłodzenia serwerów Obszar zastosowania systemu aquatherm blue pipe obejmuje wszystkie dziedziny w zakresie NOWE INSTALACJE NAPRAWA RENOWACJA. 0

11 aquatherm red Rurociągi z polipropylenu do systemów tryskaczowych aquatherm lilac Rurociągi z polipropylenu do wody użytkowej SDR: / 7,6 ø: -55 mm aquatherm blue pipe MF TI SDR: 7,4 ø: 0-60 mm aquatherm red pipe MF SDR: 7,4 / ø: 0-5 mm Dawniej: aquatherm lilac Teraz: aquatherm lilac pipe S aquatherm red aquatherm red pipe to pierwszy w Niemczech certyfikowany przez VDS system rurociągów tryskaczowych z tworzywa sztucznego. Korozja w instalacjach przeciwpożarowych może sprawić, że w najmniej odpowiednim momencie system tryskaczy zawiedzie. Nieszczelność połączeń powoduje szybsze zużycie instalacji. Opracowane przez aquatherm czerwone rury zabezpieczają przed tymi problemami, a dzięki swojej trudnopalności zapewniają wysoki poziom bezpieczeństwa. ZALETY - certyfikaty i kontrola jakości - możliwość zgrzewania - mniejszy ciężar w porównaniu z rurociągami z metalu - odporność na korozję oraz na działanie środków chemicznych - nie występuje zamulenie produktami korozji - krótki czas obróbki - niska chropowatość rur oraz wysoka odporność na ścieranie - izolacja cieplna i akustyczna - wysoka odporność na uderzenia - szczelne połączenie rury i kształtki dzięki fuzji termicznej - nie ma potrzeby stosowania uszczelek - trójwarstwowa budowa rury z warstwą środkową wzmocnioną włóknem szklanym - trudnopalność wg DIN 40-, klasa materiału B - niewidoczna ochrona przeciwpożarowa - koszty stanu surowego są niższe przy ułożeniu w betonie aquatherm red pipe to składający się z rur i elementów łączących system do budowy wodnych instalacji tryskaczowych. Podstawę systemu stanowi, wytworzona w procesie wielowarstwowego wtrysku, rura z polipropylenu stabilizowana włóknem szklanym (Stabi Glass). W przypadku zastosowanego w produkcji fusiolenu PP-R FS chodzi o tworzywo sztuczne, którego profil właściwości jest dostosowany do szczególnych wymagań obszaru zastosowania. Podczas opracowywania systemu uwzględniono zarówno życzenie instalatorów, aby obróbka była łatwiejsza, jak również wymóg możliwie najwyższego poziomu bezpieczeństwa w późniejszym zastosowaniu. Rura aquatherm red pipe jest: aquatherm lilac System aquatherm lilac został opracowany wyłącznie do zastosowania w dziedzinie recyklingu wody. W krajach silnie zaangażowanych w sprawy ochrony środowiska naturalnego, np. w Australii czy Kalifornii, dzisiaj standardem jest znaczne zmniejszenie dziennego zużycia wody pitnej poprzez wykorzystanie wody użytkowej. Tymczasem kolor lila standardowo również w innych krajach jest stosowany w rurociągach wody użytkowej i przemysłowej. W ten sposób nasze rury zyskały barwę i nazwę. Do celów technicznych, gospodarczych oraz w gospodarstwie domowym często wykorzystuje się tańszą wodę użytkową. W prywatnych instalacjach coraz częściej stosowane są systemy umożliwiające recykling wody. Dzięki użyciu trwałego i odpornego na korozję tworzywa polipropylenu, aquatherm lilac znakomicie nadaje się do instalacji wody użytkowej (woda szara i deszczowa). Elementy składowe systemu Elementy aquatherm lilac pipe w połączeniu z komponentami systemu aquatherm green pipe, tworzą kompletny system do budowy rurociągów wykorzystujących wodę deszczową oraz do instalacji nawadniających. Średnica zewnętrzna rur wynosi od 0 mm do 5 mm. Obszar zastosowania systemu aquatherm lilac pipe obejmuje wszystkie dziedziny w zakresie NOWE INSTALACJE NAPRAWA RENOWACJA. OBSZARY ZASTOSOWANIA Wykorzystanie wody deszczowej Nawadnianie Rolnictwo - zgrzewalna Łatwe do wykonania połączenie zespojonego tworzywa nie wymaga użycia uszczelniaczy ani kleju. - odporna na korozję Zapobiega zatkaniu tryskacza produktami korozji i gwarantuje długi czas użytkowania bez częstej konserwacji oraz bezawaryjne działanie instalacji.

12 TECHNOLOGIA ZESPALANIA warstwa PP-R warstwa włókna szklanego warstwa PP-R warstwa PP-R warstwa włókna szklanego warstwa PP-R warstwa PP-R warstwa włókna szklanego warstwa PP-R TECHNOLOGIA ZESPALANIA Rury zespolone, wytworzone w procesie ekstruzji wielowarstwowej, dzięki warstwie środkowej z włókna szklanego lub aluminium, zyskują zwiększoną wytrzymałość. Z tej technologii wywodzą się liczne zalety: mniejsze wydłużenia liniowe większa średnica przepływu większa wytrzymałość większe odległości między podporami mniejszy ciężar W procesie tym wytwarzane są następujące typy rur: aquatherm green pipe MF (rura zespolona stabilizowana włóknem szklanym) aquatherm blue pipe MF (rura zespolona stabilizowana włóknem szklanym) aquatherm red pipe MF (rura zespolona stabilizowana włóknem szklanym) aquatherm blue ot Z POWŁOKĄ ANTYDYFUZYJNĄ warstwa PP-R warstwa włókna szklanego warstwa PP-R warstwa antydyfuzyjna TLENOSZCZELNOŚĆ W postaci nowej rury aquatherm blue pipe ot, firma aquatherm wprowadza na rynek tlenoszczelną rurę, wyposażoną w powłokę antydyfuzyjną, dzięki czemu odpowiada ona wymaganiom normy DIN 476. Rury aquatherm blue pipe ot w połączeniu z elementami systemu aquatherm green pipe, tworzą kompletny system dla instalacji klimatyzacyjnych, grzewczych oraz technologicznych. Zalety rur aquatherm blue pipe OT: - tlenoszczelna, zgodnie z DIN 476 dzięki warstwie antydyfuzyjnej - wysoka odporność udarowa - absolutna odporność na korozję - odporność na działanie chemikaliów - niska chropowatość rur - cieplne i akustyczne właściwości izolacyjne - wysoka wytrzymałość - bardzo dobre własności zgrzewania - odporność na wysokie temperatury - znacznie cieńsza izolacja

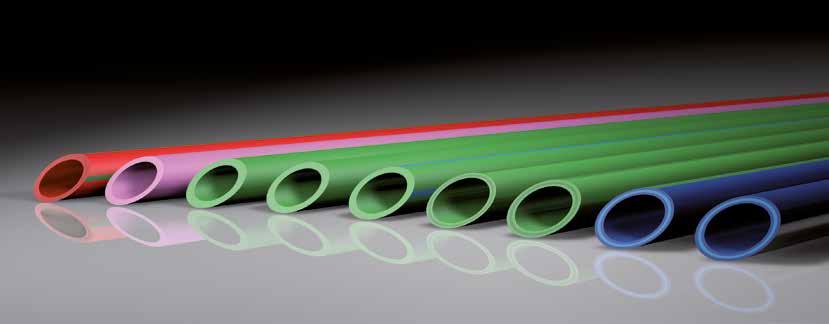

13 OBSZARY ZASTOSOWANIA SYSTEMÓW: System polecany ze względu na zalety techniczne: l Zastosowanie systemu możliwe: m aquatherm red pipe aquatherm lilac pipe aquatherm green pipe aquatherm blue pipe Instalacje wody pitnej l Instalacje grzewcze m l Technika klimatyzacyjna m l Technika chłodnicza m l Technika basenowa l l Transport chemikaliów przy uwzględnieniu odporności tworzywa l l Wykorzystanie wody deszczowej l m Nawadnianie l m l Instalacje sprężonego powietrza m l Systemy ogrzewania płaszczyznowego m l Przemysł stoczniowy l l Preizolowane systemy rurociągowe do układania w ziemi l l Geotermia l Rolnictwo l l l Ochrona przeciwpożarowa - systemy tryskaczowe l Chłodzenie serwerów l ZALETY TWORZYWA fusiolen PP-R/PP-RP fusiolen PP-R C fusiolen PP-R FS fusiolen PP-R neutralny zapach i smak nieszkodliwość fizjologiczna 00% odporność na korozję bardzo dobre własności zgrzewania łączenie w procesie fuzji termicznej cieplne i akustyczne właściwości izolacyjne niska chropowatość rur wysoka odporność na ścieranie wysoka odporność udarowa odporność na działanie chemikaliów zastosowanie dezaktywatorów metalu możliwość recyklingu stabilność cieplna odporność na wysokie temperatury trudnopalność Dziesięciolecia doświadczeń w produkcji i zastosowaniu systemów rurociągowych z PP-R i jednoczesne dążenie do ciągłego rozwoju, zaowocowały licznymi ulepszeniami techniki systemowej firmy aquatherm. Nowo zdobywane rynki zawsze stanowią większe wyzwanie dla tworzywa. Różnorodne obszary zastosowania wymagają możliwie największej samodzielności obrabianych materiałów. Oczekuje się tworzywa o nowoczesnych cechach, których dotychczas nie udało się osiągnąć. Dlatego od wielu lat aquatherm opracowuje i produkuje własne, innowacyjne tworzywa z PP-R, które odpowiadają globalnym wymaganiom techniki sanitarnej i grzewczej, klimatyzacyjnej i chłodniczej w przemyśle i gospodarce rolnej, w przemyśle stoczniowym oraz ochronie przeciwpożarowej. Rezultatem tych poszukiwań są następujące tworzywa: fusiolen PP-R, fusiolen PP-RP, fusiolen PP-R C oraz fusiolen PP-R FS.

14 Chłodzenie serwerów Podnoszenie ciśnienia wody pitnej Rozdzielacz w instalacji grzewczej Rozdzielacz ogrzewania murawy Chłodzenie procesów 4

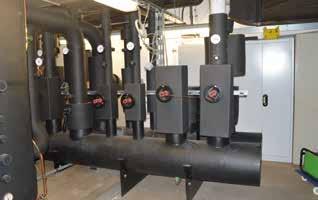

15 Chłodzenie procesów Chłodzenie procesów Mieszacz cieczy przemysłowych Przewody doprowadzające - galwanizernia Chłodzenie silników i cylindrów Chłodzenie serwerów Rozdzielacz ogrzewania Przewody chłodzące 5

16 MATERIAŁY INFORMACYJNE aquatherm green, aquatherm blue & aquatherm lilac Systemy rurociągowe do instalacji sanitarnych, klimatyzacyjnych, grzewczych i technologicznych oraz do wody użytkowej aquatherm blue System rurociągowy do instalacji klimatyzacyjnych, grzewczych i technologicznych Nr zamówienia: D00 Nr zamówienia: D0050 aquatherm red aquatherm orange aquatherm black System tryskaczowy Systemy ogrzewania płaszczyznowego Ogrzewanie i chłodzenie płaszczyznowe w ścianach i sufitach Nr zamówienia: D40000 Nr zamówienia: D9000 Nr zamówienia: D97060 aquatherm grey System przyłączeniowy do wody pitnej i grzejników aquatherm - Katalog produktów aquatherm - Referencje aquatherm ti - System do rurociągów układanych w ziemi Nr zamówienia: D7000 Nr zamówienia: D545 Nr zamówienia: D5700 Nr zamówienia: D0000 Nasze materiały informacyjne mogą Państwo zamówić pod numerem telefonu +49/ lub pobrać ze strony internetowej (zakładka "Do pobrania"). Management System ISO 900:008 ISO 400:004 ISO 5000:0 ID aquatherm GmbH Biggen 5 D-5749 Attendorn Tel.: +49 (0) info@aquatherm.de Best. Nr.: D98 Stand: 0.06
