1 E-market Katalog AKP

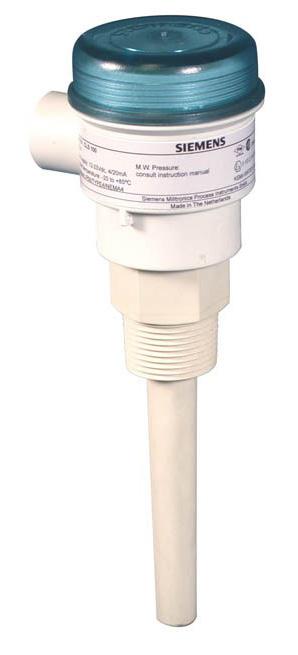

2 Kompaktowy pojemnościowy sygnalizator poziomu SITRANS CLS100 Wysoka odporność chemiczna Długość czujnika 100 mm. Odpowiedni do produktów lepkich, tworzących osady Proste uruchomienie, weryfikacja działania przez wbudowane diody LED sygnalizacja poziomu cieczy, szlamów i materiałów sypkich, sygnalizacja rozdziału fazy np. woda / olej. Główne zastosowania: sygnalizacja poziomu cieczy, szlamów, materiałów sypkich i granulatów (przewodzących i nieprzewodzących) w przemyśle spożywczym, chemicznym oraz w gospodarce wodno-ściekowej. Dzięki kompaktowej budowie może być montowany w małych zbiornikach, silosach oraz rurociągach. Wymagania montażowe PPS O C, 316L: O C Gwint zew. R 1 materiał: tworzywo PPS, 316L > 50 mm (2 ) Wyjście: 2-przew 4/20 ma, przekaźnik SPST. > 50 mm (2 ) 847,50 PLN/ 899,00 PLN Działanie SITRANS CLS100 jest kompaktowym, pojemnościowym sygnalizatorem poziomu cieczy, szlamów oraz materiałów sypkich. Metoda pomiaru oparta na inwersji częstotliwości umożliwia dokładną sygnalizację poziomu różnorodnych produktów o stałej dielektrycznej εr >1,5. Zintegrowany, całkowicie pokrywany tworzywem czujnik zapewnia wysoką odporność korozyjną. > 50 mm (2 ) maks. 20 mm (0,79 ) Pojemnościowy sygnalizator poziomu Wyjście / zasilanie 2-przew. z pętli 4/20 ma, V DC Wyjście przekaźnikowe SPST. 60 V DC, 30 V AC, maks. 1A Sygnalizacja działania 3 diody LED Certyfikaty i zatwierdzenia CE (wersja 316L) Powtarzalność 2 mm Temperatura otoczenia C Temperatura pracy C bar g Obudowa termoplastyczny poliester, M20x1,5, IP68 Wersja czujnika Kod zamówieniowy Gwint R 1, PPS 7ML5610-0BD20 847,50 PLN netto Gwint R 1, kwasoodporna 316L 7ML5501-0EA PLN netto (+/-)V pętli prądowej ma *** (+/-)V pętli prądowej ma *** ekran przewodu sygnałowego wyjście przekaźnikowe wyjście przekaźnikowe zacisk wyrównania potencjału *** polaryzacja (+/-) zacisków 1 oraz 2 zależy od konfiguracji wyjścia: 4/20 ma lub 20/4 ma

3 Kompaktowy pojemnościowy sygnalizator poziomu SITRANS CLS100 Wysoka odporność chemiczna Długość czujnika 100 mm. Odpowiedni do produktów lepkich, tworzących osady Proste uruchomienie, weryfikacja działania przez wbudowane diody LED sygnalizacja poziomu cieczy, szlamów i materiałów sypkich, sygnalizacja rozdziału fazy np. woda / olej. Główne zastosowania: sygnalizacja poziomu cieczy, szlamów, materiałów sypkich i granulatów (przewodzących i nieprzewodzących) w przemyśle spożywczym, chemicznym oraz w gospodarce wodno-ściekowej. Dzięki kompaktowej budowie może być montowany w małych zbiornikach, silosach oraz rurociągach. Wymagania montażowe ⁰C Gwint zew. R 1, materiał: stal k.o. 316L Wyjście: 2-przew 4/20 ma, zestyk półprzewodnikowy > 50 mm (2 ) 843,11 PLN Działanie SITRANS CLS100 jest kompaktowym, pojemnościowym sygnalizatorem poziomu cieczy, szlamów oraz materiałów sypkich. Metoda pomiaru oparta na inwersji częstotliwości umożliwia dokładną sygnalizację poziomu różnorodnych produktów o stałej dielektrycznej εr >1,5. Zintegrowany, całkowicie pokrywany tworzywem czujnik zapewnia wysoką odporność korozyjną. > 50 mm (2 ) > 50 mm (2 ) maks. 20 mm (0,79 ) Pojemnościowy sygnalizator poziomu Wyjście / zasilanie 2-przew. z pętli 4/20 ma, V DC Wyjście przekaźnikowe zestyk półprzewodnikowy, 30 V DC/AC Sygnalizacja działania 3 diody LED Certyfikaty i zatwierdzenia CE, CSA, FM Powtarzalność 2 mm Temperatura otoczenia C Temperatura pracy C bar g Czujnik materiał: PPS z zintegrowanym kablem Przyłącze gwint zewnętrzny R 1, stal k.o. 316L Przyłącze elektryczne kabel 4-żyłowy L= 1m, 0,5 mm2, IP 65 Kod zamówieniowy 7ML5501-0EA10, cena: 843,11 PLN netto (biały) zestyk półprzewodnikowy (biały) (czerwony) (+/- )V wyjścia ma *** (czarny) (-/+) V wyjścia ma *** *** polaryzacja (+/-) żył czerwonej zacisk wyrównania i czarnej zależy od konfiguracji potencjału wyjścia: 4/20 ma lub 20/4 ma

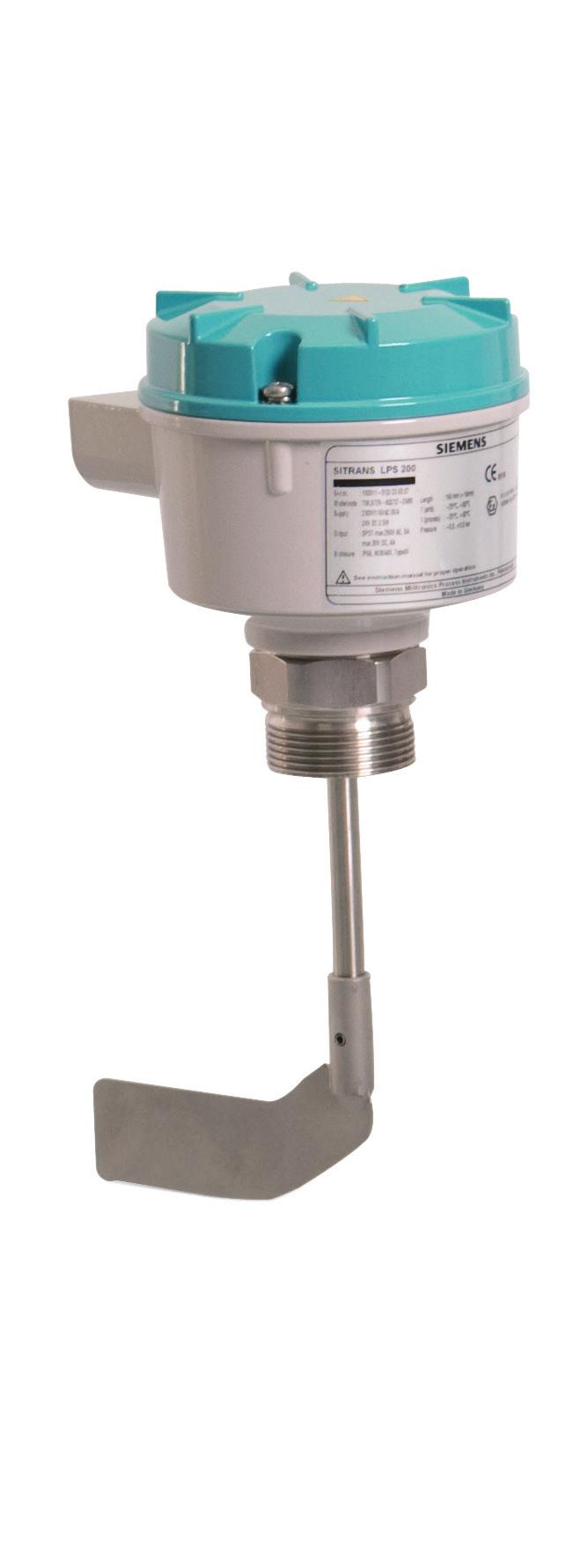

4 Obrotowy sygnalizator poziomu materiałów sypkich SITRANS LPS200 Wypróbowany obrotowy czujnik łopatkowy Sprzęgło cierne zapobiega uszkodzeniu łopatki przez spadający materiał Obracana obudowa ułatwia podłączenia Łatwa instalacja bezpośrednio przez krócieć przyłącza procesowego Obrotowy czujnik łopatkowy do sygnalizacji poziomu materiałów sypkich ⁰C gwint zewnętrzny G 1½, aluminium Wolnoobrotowy silnik elektryczny napędza łopatkę, która w przypadku kontaktu z materiałem zatrzymuje się, wstrzymuje napęd łopatki i powoduje odpowiednie zadziałanie przekaźnika wyjściowego. Gdy poziom materiału opadnie wówczas mechanizm sprężynowy wznawia pracę silnika, a położenie przekaźnika wraca do pierwotnego stanu. Zależne od charakteru produktu możliwe jest regulowanie czułości zadziałania przez odpowiednie ustawienie mechanizmu sprężynowego. Zalecenia montażowe 771,69 PLN obrotowy sygnalizator poziomu Gęstość produktu minimum 100 g/l Zasilanie / tryb pracy 230 V AC, 1 obrót/min. Wyjście sygnałowe przekaźnik SPDT 4 A przy 30 V DC Wyjście alarmowe Przekaźnik SPST 5 A przy 230 V AC Typ łopatki czujnika kątowa, 35 x 106 mm z trzpieniem 150 mm Certyfikaty i zatwierdzenia CE 0,5 bar g Temperatura otoczenia C Temperatura pracy C Przyłącze procesowe gwint zewnętrzny G 1½, aluminium Przyłącze elektryczne 2 x M20x1,5, IP 65 Kod zamówieniowy 7ML5725-5AC11-2AD0, cena: 771,69 PLN netto L N PE Alarm Wyjście + - sygnalizacyjne

5 Kompaktowy ultradźwiękowy przetwornik poziomu SITRANS LU150 Łatwość montażu i programowania Dokładność i niezawodność Opatentowana technologia obróbki echa pomiarowego Sonic Intelligence Wbudowana kompensacja temperatury pomiar poziomu cieczy, szlamów oraz materiałów sypkich w zakresie do 5m Główne zastosowania: magazynowe zbiorniki chemiczne, złoża filtracyjne, zbiorniki magazynowe z cieczami, przemysł spożywczy. Zalecenia montażowe ⁰C gwint zewnętrzny R 2, PVDF Zasilanie: Z pętli 4 20 ma, V DC PLN Zakres pomiarowy Częstotliwość pracy Wyjście / zasilanie Maksymalny pobór mocy Certyfikaty i zatwierdzenia Dokładność pomiaru Kąt wiązki pomiarowej 12 Zastosowanie Czujnik sondy jest wykonany z PVDF-u co pozwala na stosowanie jej w różnych aplikacjach. SITRANS LU150 jest łatwy w montażu i może być szybko zdemontowany do czyszczenia np. w aplikacjach przemysłu spożywczego. Niezawodność pomiarów jest oparta na opatentowanej technologii obróbki echa pomiarowego. Wbudowane filtry redukują wpływ fałszywych ech, zakłóceń elektrycznych lub łopat mieszadła. Czas impulsowej propagacji fali ultradźwiękowej jest kompensowany od temperatury i przetwarzany na wynik pomiaru poziomu z dokładnością 0,25% zakresu. 0,25 5 m 54 khz Pętla prądowa ma, V DC 0,75 W (25 ma przy 24 V DC) CE, CSAUS/C Temperatura pracy C 0,25% zakresu pomiarowego atmosferyczne Czujnik materiał: PVDF, przyłącze: gwint zew. R 2 Obudowa materiał: PBT, stopień ochrony IP 68 Przepust kablowy Kod zamówieniowy dławik M20x1,5 W 7ML5201-0FB0, cena: PLN netto Rura Szczeble Szwy Podłączenia i obsługa Zasilanie Napięcie zasilające (+) V DC ( ) Wyświetlacz Klawisz '20' Klawisz '4' 12º SITRANS LU150 + Tryb programowania Cyfry Status operacji Kąt wiązki LOE/błąd Dopływ Pętla prądowa + Jednostki

6 Kompaktowy wibracyjny sygnalizator poziomu cieczy SITRANS LVL ,50 PLN Sprawdzona wibracyjna metoda pomiaru Kompaktowy czujnik o długości zanurzeniowej zaledwie 40 mm Funkcje monitorowania korozji, zakłóceń pracy czujnika oraz przerwania połączeń Zintegrowana funkcja testu sygnalizatora sygnalizacja poziomu cieczy i szlamów, zabezpieczenie przed przelaniem, sygnalizacja suchobiegu ⁰C Gwint zew. G ¾, 316L Wyjście: 2-przew. bezstykowe V AC/DC Zastosowanie SITRANS LVL100 jest kompaktowym sygnalizatorem poziomu cieczy i szlamów stosowanym we wszystkich gałęziach przemysłu. Długość zanurzeniowa 40 mm umożliwia montaż w małych zbiornikach oraz rurociągach. Sygnalizator LVL100 zapewnia wiarygodną sygnalizację niezależnie od: turbulencji, pęcherzy powietrza, piany na powierzchni oraz zewnętrznych wibracji. Widełki sygnalizatora wprawiane są za pomocą elementu piezoelektrycznego w drgania o częstotliwości 1200 Hz. Po zanurzeniu w produkcie elektronika wykrywa zmianę częstotliwości drgań widełek i aktywuje wyjście sygnałowe. Główne zastosowania: sygnalizacja wartości granicznych w zbiornikach magazynowych oraz procesowych, zabezpieczenie przed przelaniem, sygnalizacja wycieku, zabezpieczenie pomp przed suchobiegiem. Zalecenia montażowe 13 mm (0,51") punkt sygnalizacji dla cieczy o gęstości mniejszej niż woda punkt sygnalizacji dla wody punkt sygnalizacji dla cieczy o gęstości większej niż woda Tryb maksimum Tryb minimum 13 mm (0,51") sygnalizator wibracyjny Częstotliwość pracy do 1200 Hz Wyjście / zasilanie 2-przew. bezstykowe V AC/DC Maksymalny pobór mocy 0,5 W Certyfikaty i zatwierdzenia CE Histereza 2 mm przy montażu pionowym Opóźnienie działania 500 ms Temperatura pracy C bar g Czujnik materiał: 316L, przyłącze: gwint zew. G ¾ Obudowa materiał: 316L, tworzywo PEI Przyłącze elektryczne wtyk DIN 43650, IP 65 Kod zamówieniowy 7ML5745-1AA01-1BA0, cena: 591,50 PLN netto 3 3 RL RL L1 N L1 N PE PE

7 Kompaktowy wibracyjny sygnalizator poziomu cieczy SITRANS LVL100 Sprawdzona wibracyjna metoda pomiaru Kompaktowy czujnik o długości zanurzeniowej zaledwie 40 mm Funkcje monitorowania korozji, zakłóceń pracy czujnika oraz przerwania połączeń Zintegrowana funkcja testu sygnalizatora sygnalizacja poziomu cieczy i szlamów, zabezpieczenie przed przelaniem, sygnalizacja suchobiegu. Główne zastosowania: sygnalizacja wartości granicznych w zbiornikach magazynowych oraz procesowych, zabezpieczenie przed przelaniem, sygnalizacja wycieku, zabezpieczenie pomp przed suchobiegiem. Zalecenia montażowe ⁰C Gwint zew. G ¾, 316L Wyjście: 3-przewodowe PNP V DC 13 mm (0,51") 13 mm (0,51") 591,50 PLN Częstotliwość pracy Wyjście / zasilanie Maksymalny pobór mocy Certyfikaty i zatwierdzenia Histereza Opóźnienie działania Zastosowanie SITRANS LVL100 jest kompaktowym sygnalizatorem poziomu cieczy i szlamów stosowanym we wszystkich gałęziach przemysłu. Długość zanurzeniowa 40 mm umożliwia montaż w małych zbiornikach oraz rurociągach. Sygnalizator LVL100 zapewnia wiarygodną sygnalizację niezależnie od: turbulencji, pęcherzy powietrza, piany na powierzchni oraz zewnętrznych wibracji. Widełki sygnalizatora wprawiane są za pomocą elementu piezoelektrycznego w drgania o częstotliwości 1200 Hz. Po zanurzeniu w produkcie elektronika wykrywa zmianę częstotliwości drgań widełek i aktywuje wyjście sygnałowe. sygnalizator wibracyjny do 1200 Hz 3-przewodowe PNP, V DC 0,5 W CE 2 mm przy montażu pionowym 500 ms Temperatura pracy C bar g Czujnik materiał: 316L, przyłącze: gwint zew. G ¾ Obudowa materiał: 316L, tworzywo PEI Przyłącze elektryczne wtyk DIN 43650, IP 65 Kod zamówieniowy 7ML5745-1AA02-1BA0, cena: 591,50 PLN netto punkt sygnalizacji dla cieczy o gęstości mniejszej niż woda punkt sygnalizacji dla wody punkt sygnalizacji dla cieczy o gęstości większej niż woda Tryb maksimum Tryb minimum 3 3 RL RL V DC V DC PA PA

8 Wibracyjny sygnalizator poziomu materiałów sypkich SITRANS LVS100 Wysoka odporność mechaniczna Obrotowa obudowa Czujnik wykonany ze stali k.o. 316L Sygnalizacja materiałów sypkich o gęstości usypowej od 30 g/l Zalecenia montażowe sygnalizacja poziomu materiałów sypkich w zbiornikach, silosach i pojemnikach ⁰C Gwint zew. R 1½, materiał: stal k.o. 316L Wyjście: zestyk DPDT, V AC, V DC Działanie Piezokryształ rezonatora wprawia w drgania kamertonowe widełki czujnika. Jeśli czujnik jest zasypany materiałem, układ wykrywa zmianę w drganiach i generuje sygnał wyjściowy zmieniając stan przekaźnika. Drgania łopatek kamertonu umożliwiają samooczyszczanie się czujnika, zapewniając brak fałszywych wskazań poziomu PLN Zasilanie Częstotliwość pracy Wyjście Certyfikaty i zatwierdzenia Opóźnienie działania Główne zastosowania: sygnalizacja poziomu materiałów drobnoziarnistych zarówno o małej jak i dużej gęstości, takich jak: mączka wapienna, pianki styrenowe, mąka, ziarna zbóż, granulaty tworzyw sztucznych. Do montażu z boku zbiornika. wibracyjny sygnalizator poziomu V AC, 8 VA, V DC, 1,5 W 200 Hz zestyk DPDT, V AC, V DC CE, CSA, FM 1 2 s Temperatura otoczenia C Temperatura pracy C Czujnik Obudowa do 10 bar g Przyłącze elektryczne 2 x M20x1,5, IP 66 Kod zamówieniowy L=170 mm, gwint zew. R 1½, stal k.o. 316L aluminium pokrywane farbą epoksydową 7ML5735-2AA11-0AA0, cena: PLN netto Przekaźnik DPDT Zasilanie AC: terminal 1: L terminal 2: N V AC, 8 VA Zasilanie DC: terminal 1: (+) terminal 2: (-) V DC, 1,5W Tryb pracy min. / maks. Ustawienie czułości B = ustawienie fabryczne A = czułość obniżona Dioda sygnalizacyjna

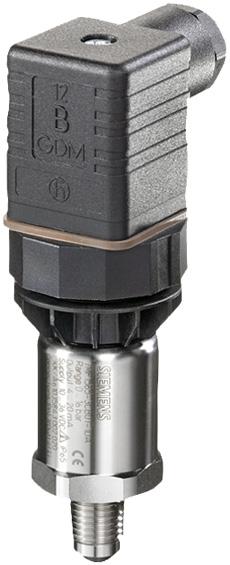

9 Przetwornik ciśnienia względnego SITRANS P200 Wysoka dokładność pomiaru Wymiary mm (cale) Wytrzymała obudowa ze stali k.o. Wysoka odporność na przeciążenia 36 (1.42) Zwarta konstrukcja Odpowiedni do mediów agresywnych Uniwersalny czujnik do pomiaru ciśnienia względnego ⁰C gwint zewnętrzny G ½, 316L Wyjście/zasilanie: 2-przewodowe 4.20 ma, V DC Konstrukcja SITRANS P200 jest kompaktowym czujnikiem ciśnienia względnego. Posiada ceramiczną membranę umieszczoną w korpusie ze stali k.o. 316L Na membranie pomiarowej umieszczony jest cienkowarstwowy mostek piezorezystancyjny. Napięcie wyjściowe celi pomiarowej przekształcane jest na sygnał prądowy 4 20 ma 30.2 (1.19) 51 (2.0) 24 (0.94) M16x PLN 23 (0.9) Wyjście / zasilanie piezorezystancyjny czujnik ciśnienia 2-przewodowe 4 20 ma, 7 33 V DC G1/2 Dokładność typowo 0,25% zakresu Certyfikaty i zatwierdzenia Czas reakcji T99 CE < 5 ms Temperatura otoczenia C Temperatura pracy C Uszczelnienie FPM Viton I O R L + U B Membrana pomiarowa ceramika Al2O3 96%, Przyłącze procesowe gwint zewnętrzny G ½, 316L Przyłącze elektryczne wtyk DIN EN A, IP 65 Zakres pracy Przeciążenie Kod zamówieniowy I O - wyjście prądowe R L - obciążenie U B - zasilanie 0 4 bar g 10 bar 7MF1565-3BE00-1AA1 0 6 bar g 15 bar 7MF1565-3BG00-1AA bar g 25 bar 7MF1565-3CA00-1AA1 465 PLN netto 0 16 bar g 40 bar 7MF1565-3CB00-1AA1

10 Gdańsk tel. kom Wrocław tel. kom Warszawa tel. kom Łódź tel. kom Tarnów tel. kom Bielsko-Biała tel. kom Siemens Sp. z o.o. Process Industries and Drives ul. Żupnicza 11 tel.: fax: Wszelkie pytania technicze prosimy kierowac pod adres: pomiary.pl@siemens.com Informacje zawarte w niniejszym folderze stanowią wyłącznie ogólny opis lub specyfikacje działania urządzenia. Podczas pracy urządzenia niniejsze informacje nie zawsze mają zastosowanie lub mogą ulec zmianie w rezultacie wprowadzanych ulepszeń. Obowiązek udostępnienia odnośnych specyfikacji istnieje tylko wówczas, jeżeli zostało to ściśle określone w umowie. Wszystkie określenia użyte w stosunku do produktu mogą stanowić znaki towarowe lub nazwy własne produktów firmy Siemens AG bądź firm dostawczych. Wykorzystanie ich przez strony trzecie dla celów własnych może stanowić naruszenie prawa własności.
