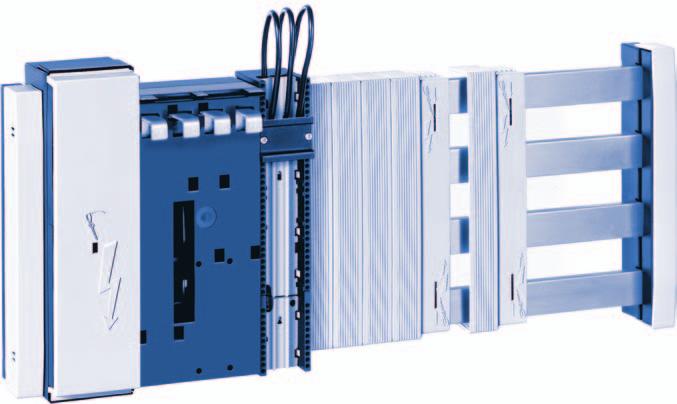

1 JEN MUELLER POLSK COSMO komponenty systemu szyn zbiorczych o rozstawie 60 mm

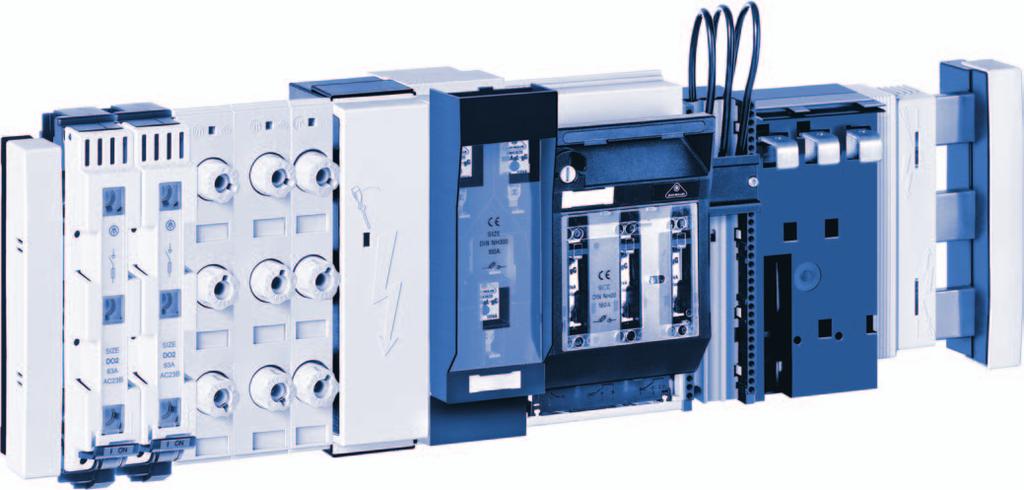

2 C O S M O Genialnie proste po prostu genialne Nowoczesny rozdzia³ energii odbywa siê poprzez system szyn zbiorczych. Po³¹czenia przewodz¹ce pr¹d powstaj¹ w wyniku monta u na szynach zbiorczych pokrywowych roz ³¹czników bezpiecznikowych, roz³aczników z bezpiecznikami, podstaw bezpiecznikowych i innych aparatów przy pomocy odpowiednich dla nich adapterów. Zaprezentowany w niniejszym rozdziale system C O S M O (ang.: Combinated System Modular for Energy) na szyny o rozstawie 60 mm jest nowoczesnym rozwi¹zaniem oferowanym przez firmê Jean Müller GmbH. Zalety C O S M O krótki czas monta u minimalne koszty okablowania krótka droga przewodzenia (niewielkie straty mocy) ³atwa konserwacja prosty sposób uzupe³niania i rozbudowy u³atwione projektowanie, gdy szerokoœæ aparatów jest wieloktrotnoœci¹ 9 mm pewne i trwa³e po³¹czenia system do 630

3 Spis treœci Noœnik szyn zbiorczych 1, 3 i 4biegunowy 2 Roz³¹czniki bezpiecznikowe, podstawy bezpiecznikowe 4 Modu³ przy³¹czeniowy 3, 4biegunowy, 250/630 6 Zaciski przy³¹cza, os³ona systemu przy³¹cza 7 Os³ona szyn zbiorczych 3 i 4biegunowych 8 kcesoria do podstaw i roz³¹czników bezpiecznikowych 9 Roz³¹czniki i listwy do bezpieczników typu D 11 dapter 13 Schematy 16 Dane techniczne roz³¹czników bezpiecznikowych 32 Dane techniczne listw typu D 35 Dane techniczne roz³¹cznikow typu D 36

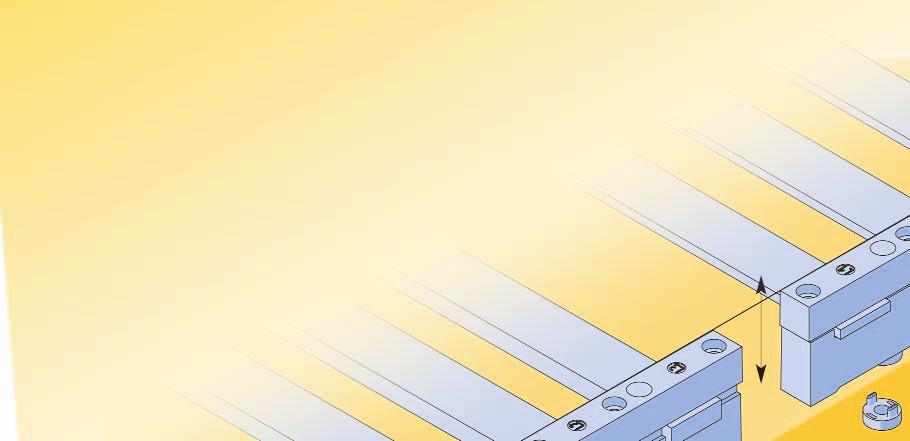

4 C O S M O Noœniki szyn zbiorczych 1, 3 i 4biegunowe Opis Noœniki dla szyn zbiorczych 3 i 4biegunowy pasuj¹ do typowych p³askich szyn miedzianych o wymiarach: 20 x 5 mm 20 x 10 mm 30 x 5 mm 30 x 10 mm. Wersja 1biegunowa pasuje do szyn miedzianych o wymiarach od 12 x 5 mm do 30 x 10 mm. Wbudowany element dystansuj¹cy umo liwia ³atwe dostosowanie szerokoœci szyn z 20 mm na 30 mm. Jego zewnêtrzna górna krawêdÿ nie zmienia po³o enia. Noœnik szyn zbiorczych z przy³¹czem pozwala dodatkowo pod³¹czyæ przewody do 25 mm mm 20 mm Do zniwelowania ró nicy gruboœci szyn 5 mm (do 10 mm) pod noœnikiem szyn zbiorczych wpina siê odpowiedni element wyrównuj¹cy. Ca³kowita ochrona przed przypadkowym dotkniêciem zapewniona jest dziêki zastosowaniu bocznych os³on z obu stron. wysokoœæ wysokoœæ 2

5 Dane techniczne Odstęp między Odporność Odporność Wymiary szyn Odporność na prąd udarowy nośnikami na prąd udarowy na prąd zwarciowy zbiorczych w zależności od odległości między nośnikami (mm) I pk (k) I cw (k) szyn zbiorczych 3 biegunowy a ,6 36, ,5 22,8 L1L3: 30 x 5 mm k 70 3biegunowy b c d ,6 26, ,5 15, ,6 37, ,7 22, ,0 29, ,0 17,1 L1L3: L1L3: L1L3: 20 x 5 mm 30 x 10 mm 20 x 10 mm Odpornoœæ na pr¹d udarowy I pk a c d b Odleg³oœæ miêdzy noœnikami szyn zbiorczych kcesoria do szyn zbiorczych Dane do zamówień Nośnik szyn zbiorczych o grubości 510 mm 1biegunowy 3biegunowy 3biegunowy (dla rozdzielnic Striebel & John, szyny zbiorcze 30 x 5 mm) 3biegunowy (dla rozdzielnic Striebel & John, szyny zbiorcze 30 x 10 mm) 4biegunowy Ilość Typ SST60/1 SST60/3 SST60/3 SST60/3 SST60/4 Nr artykułu G G G G G Nośnik szyn zbiorczych z przyłączem zacisk ramkowy do 25 mm 2 zacisk wsuwkowy do 16 mm 2 Ilość 1 1 Typ SST60/325 SST60/316 Nr artykułu G G Osłona boczna 3biegunowa 4biegunowa Ilość 1 1 Typ SST60/3 SST60/4 Nr artykułu G G Element wyrównujący wysokość Ilość 1 Typ H5SST60 Nr artykułu G

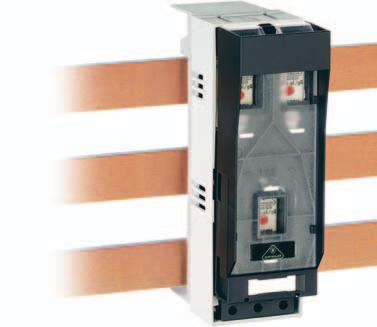

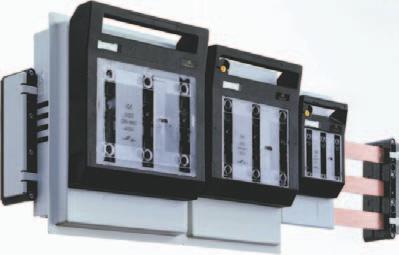

6 Roz³¹czniki bezpiecznikowe Podstawy bezpiecznikowe Opis W podstawach bezpiecznikowych stosowane s¹ standardowe wk³adki bezpiecznikowe wg normy DIN Podstawy bezpiecznikowe mog¹ byæ stosowane z górnym lub dolnym odp³ywem. Kabel jest przy³¹czany przez zaciski ramkowe F70, obejmowe i pryzmowe, lub za pomoc¹ œrub. Dla zapewnienia ochrony przed przypadkowym dotkniêciem oferujemy jako osprzêt os³ony obszarów przy ³¹cza i styków wk³adek bezpiecznikowych. Pokrywowe roz³¹czniki bezpiecznikowe spe³niaj¹ wymagania europejskiej normy EN Oferowane s¹ w wersji 3biegunowej, o wielkoœci od 000 do 3. Mo na stosowaæ w nich standardowe wk³adki bezpiecznikowe wg normy DIN Zasilane s¹ przez bezpoœredni styk z szynami. Po stronie odp³ywów kabel przy³¹czany jest przez zaciski ramkowe F70, obejmowe i pryzmowe lub za pomoc¹ œrub. 63 mm Podstawa bezpiecznikowa Odpływ Rodzaj Ilość Typ Nr artykułu (góra/dół) przyłącza Wielkoœæ NH00/160 dowolny przy³¹cze p³askie 1 GU003/60 G Wielkoœæ NH00/160 dowolny zacisk ramkowy 1 GU003/60/F70 G Wielkoœæ NH1/250 góra przy³¹cze p³askie 1 GU13/60/O U Wielkoœæ NH1/250 dó³ przy³¹cze p³askie 1 GU13/60/U U Wielkoœæ NH2/400 góra przy³¹cze p³askie 1 GU23/60/O U Wielkoœæ NH2/400 dó³ przy³¹cze p³askie 1 GU23/60/U U Rozłącznik bezpiecznikowy Odpływ Rodzaj Ilość Typ Nr artykułu 3biegunowy (góra/dół) przyłącza Wielkoœæ 000/125, szyna p³aska i profilowana dó³ zacisk ramkowy 1 LTL0003/9/60/U/F50 T Wielkoœæ.000/125, szyna p³aska i profilowana dó³ zacisk ramkowy 1 LTL0003/9/60/U/F50/5 T Wielkoœæ 00/160, tylko dla szyn p³askich dowolny przy³¹cze p³askie 1 LTL003/9/4060 T Wielkoœæ 00/160, tylko dla szyn p³askich dowolny zacisk ramkowy 1 LTL003/9/4060/F70 T Wielkoœæ 00/160, szyna p³aska i profilowana góra przy³¹cze p³askie 1 LTL003/9/6005/O T Wielkoœæ 00/160, szyna p³aska i profilowana dó³ przy³¹cze p³askie 1 LTL003/9/6005/U T Wielkoœæ 00/160, szyna p³aska i profilowana góra przy³¹cze p³askie 1 LTL003/9/6010/O T Wielkoœæ 00/160, szyna p³aska i profilowana dó³ przy³¹cze p³askie 1 LTL003/9/6010/U T Wielkoœæ 1/250, szyna p³aska i profilowana góra przy³¹cze p³askie 1 LTL13/9/60/O T Wielkoœæ 1/250, szyna p³aska i profilowana dó³ przy³¹cze p³askie 1 LTL13/9/60/U T Wielkoœæ 2/400, szyna p³aska i profilowana góra przy³¹cze p³askie 1 LTL23/9/60/O T Wielkoœæ 2/400, szyna p³aska i profilowana dó³ przy³¹cze p³askie 1 LTL23/9/60/U T Wielkoœæ 3/630, szyna p³aska i profilowana góra przy³¹cze p³askie 1 LTL33/9/60/O T Wielkoœæ 3/630, szyna p³aska i profilowana dó³ przy³¹cze p³askie 1 LTL33/9/60/U T

7 Rozłącznik bezpiecznikowy Odpływ Rodzaj przyłącza Mocowanie Ilość Typ Nr artykułu 1biegunowy (góra/dół) szyn zbiorczych Wielkoœæ 00 góra przy³¹cze p³askie œruba 1 LTL001/O T Wielkoœæ 00 dó³ przy³¹cze p³askie œruba 1 LTL001/U T Wielkoœæ 00 góra zacisk ramkowy œruba 1 LTL001/F70/O T Wielkoœæ 00 dó³ zacisk ramkowy œruba 1 LTL001/F70/U T Wielkoœæ 00 góra zacisk ramkowy zacisk 1 LTL001/F70/SK/O T Wielkoœæ 00 dó³ zacisk ramkowy zacisk 1 LTL001/F70/SK/U T Wielkoœæ 00 góra przy³¹cze p³askie zacisk 1 LTL001/SK/O T Wielkoœæ 00 dó³ przy³¹cze p³askie zacisk 1 LTL001/SK/U T Wielkoœæ 1 góra przy³¹cze p³askie œruba 1 LTL11/O T Wielkoœæ 1 dó³ przy³¹cze p³askie œruba 1 LTL11/U T Wielkoœæ 1 góra przy³¹cze p³askie zacisk 1 LTL11/SK/O T Wielkoœæ 3 góra przy³¹cze p³askie œruba 1 LTL31/O T Wielkoœæ 3 dó³ przy³¹cze p³askie œruba 1 LTL31/U T Wielkoœæ 3 góra przy³¹cze p³askie zacisk 1 LTL31/SK/O T Wielkoœæ 4 dó³ przy³¹cze p³askie œruba 1 LTL4a1/U T Wielkoœæ 4 góra przy³¹cze p³askie œruba 1 LTL4a1/O T

8 kcesoria do podstaw i roz³¹czników bezpiecznikowych Przyłącze płaskie Ilość Typ Nr artykułu Wielkoœæ 00 (tak e dla GU00) 3 FLTL00M8 K Wielkoœæ 1 3 FLTL1M10 K Wielkoœæ 2 3 FLTL2M10 K Wielkoœæ 3 3 FLTL3M10 K Zacisk obejmowy Ilość Typ Nr artykułu Wielkoœæ 00 (tak e dla GU00) 3 S00 K Wielkoœæ 1 3 S1 K Wielkoœæ 2 3 S2 K Wielkoœæ 3 3 S3 K Wiêcej informacji na stronie 90 Zacisk pryzmowy Ilość Typ Nr artykułu Wielkoœæ 00 (tak e dla GU00) 3 P0070 K Wielkoœæ 1 3 P1 K Wielkoœæ 1 3 P12 K Wielkoœæ 2 3 P2 K Wielkoœæ 2 3 P22 K Wielkoœæ 3 3 P3 K Wielkoœæ 3 3 P32 K Wiêcej informacji na stronie 89 Osłona przyłączy 3biegunowych Ilość Typ Nr artykułu Wielkoœæ 00, przed³u ona od góry (tak e dla GU00) 1 G0LTL003/195 T Wielkoœæ 00, przed³u ona od góry (tak e dla GU00) 1 G0VLTL003/230 T Wielkoœæ 1, przed³u ona od góry 1 GOLTL13 T Wielkoœæ 2, przed³u ona od góry 1 GOLTL23 T Wielkoœæ 3, przed³u ona od góry 1 GOLTL33 T Wielkoœæ 1, przed³u ona od góry 1 GOVLTL13 T Wielkoœæ 00, przed³u ona od do³u (tak e dla GU00) 1 GULTL003/195 T Wielkoœæ 1, przed³u ona od do³u 1 GULTL13 T Wielkoœæ 2, przed³u ona od do³u 1 GULTL23 T Wielkoœæ 3, przed³u ona od do³u 1 GULTL33 T Wielkoœæ 00, przed³u ona od do³u (tak e dla GU00) 1 GUVLTL003/230 T Wielkoœæ 1, przed³u ona od do³u 1 GUVLTL13 T Wielkoœæ 2, przed³u ona od góry i dó³u 1 GVLTL23 T Osłona bezpiecznikowa Ilość Typ Nr artykułu Wielkoœæ 00, przed³u ona od góry 1 GU003 G Urządzenie do elektronicznej kontroli stanu bezpieczników (kontrola 3 faz) Ilość Typ Nr artykułu Wielkoœæ 00 1 ES00LTL00 T Wielkoœæ 1 1 ES00LTL1 T Wielkoœæ 2 1 ES00LTL2 T Wielkoœæ 3 1 ES00LTL3 T

9 Urządzenie do mechanicznej kontroli stanu bezpieczników (3 bieguny) Ilość Typ Nr artykułu Wielkoœæ 00, 3biegunowy 1 KLTL003/H T Wielkoœæ 1, 3biegunowy, bez mo liwoœci P12 1 KLTL13/H T Wielkoœæ 2, 3biegunowy, bez mo liwoœci P22 1 KLTL23/H T Wielkoœæ 3, 3biegunowy, bez mo liwoœci P32 1 KLTL33/H T Urządzenie do mechanicznej kontroli stanu bezpieczników (1 biegun) Ilość Typ Nr artykułu Wielkoœæ 00 1 KLTL001/H T Wielkoœæ 1, bez mo liwoœæ P12 1 KLTL11/H T Wielkoœæ 3, bez mo liwoœæ P32 1 KLTL31/H T Wskaźnk stanu załączenia Ilość Typ Nr artykułu Wielkoœæ 00, 3biegunowy 1 EVLTL003 T Wielkoœæ 1 do 3, 1biegunowy 1 EVLTL1231 T Wielkoœæ 1 do 3, 3biegunowy 1 EVLTL1233 T Osłona ochronna przy otwieraniu LTL Ilość Typ Nr artykułu Wielkoœæ 1 1 GMLTL13 T Wielkoœæ 2 1 GMLTL23 T Blokada osłony Ilość Typ Nr artykułu Wielkoœæ VHGLTL T Osłona wys. dł. szer. Ilość Typ Nr artykułu (mm) (mm) (mm) Wielkoœæ 00, podwy szona T Wielkoœæ 00, podwy szona T Wielkoœæ 1, podwy szona 10, T Wielkoœæ 1, powy szona dla wersji W 10, T Wielkoœæ 2, podwy szona 10, T Wielkoœæ 3, podwy szona 10, T Wielkoœæ 3, podwy szona 10, T Wielkoœæ 00, p³aska, T Wielkoœæ 00, p³aska, , T Wielkoœæ 00, p³aska, , T Wielkoœæ 00, p³aska T Wielkoœæ 00, p³aska, , T Wielkoœæ 00, p³aska, , T Wielkoœæ 1, podwy szona 18, T Wielkoœæ 1, regulowana T Wielkoœæ 2, podwy szona dla wersji W 10, T Wielkoœæ 2, stopniowana T Wielkoœæ 2, stopniowana T Wielkoœæ 3, podwy szona dla wersji W T

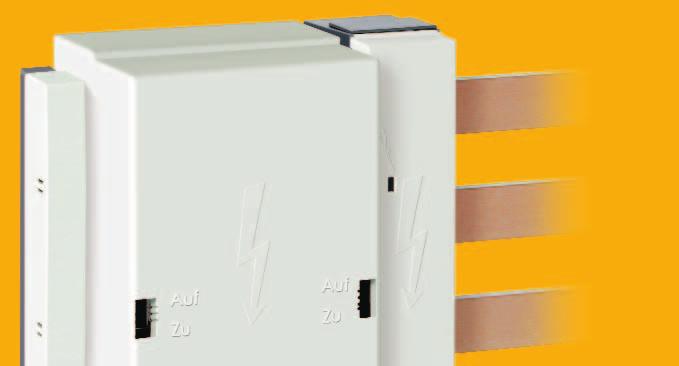

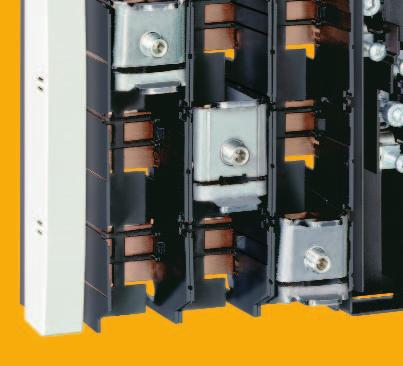

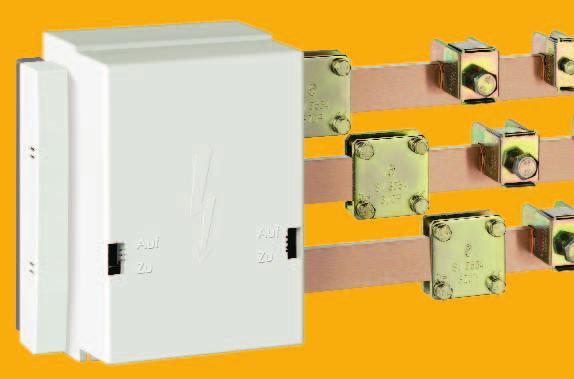

10 Modu³ przy³¹czeniowy 3, 4biegunowy, 250/630 Opis Modu³ przy³¹czeniowy stosowany jest przy bezpoœrednim monta u na szynach zbiorczych 60 mm jako element doprowadzaj¹cy zasilanie i/lub odp³yw. Dziêki niemu mo liwe jest te przeniesienie zasilania na inny system szyn zbiorczych. Modu³ sk³ada siê z 3 par zacisków na podstawie, od przodu os³oniête pokryw¹. Kable doprowadzane s¹ przez zacisk ramkowy dla przewodów p³askich i okr¹g³ych, z góry lub do³u. Moduł przyłączeniowy do 250 Ilość Typ Nr artykułu 3biegunowy, przewód 1,5 mm 2 70 mm 2 okr¹g³y/sektorowy 1 M60/250/3 G biegunowy, przewód 1,5 mm 2 70 mm 2 okr¹g³y/sektorowy 1 M60/250/4 G Moduł przyłączeniowy do 630 Ilość Typ Nr artykułu 3biegunowy, 70 mm mm 2 okr¹g³y/sektorowy 1 M60/630/3 G biegunowy, 11x21x1(x2) p³askownik 1 M60/630/F/3 G

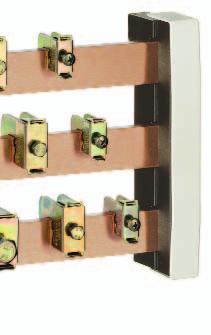

11 Zaciski przy³¹cza Os³ona systemu przy³¹cza Opis Zaciski umo liwiaj¹ ³atwe przy³¹czenie przewodów okr¹g³ych bez koniecznoœci wykonywania otworów w szynach. Zaciski p³ytkowe ³¹cz¹ taœmy miedziane z prostok¹tnymi szynami. Os³ona systemu przy ³¹cza zapewnia ochronê przed dotkniêciem zacisków przy³¹cza i zacisków p³ytkowych. Zaciski przyłącza Ilość Typ Nr artykułu Dla szyn zbiorczych o gruboœci 5 mm / 1,516 mm 2 1 LK5/1,516 G Dla szyn zbiorczych o gruboœci 5 mm / 1,535 mm 2 1 LK5/1,535 G Dla szyn zbiorczych o gruboœci 5 mm / 1,550 mm 2 1 LK5/1,550 G Dla szyn zbiorczych o gruboœci 5 mm / 1670 mm 2 1 LK5/1670 G Dla szyn zbiorczych o gruboœci 5 mm / mm 2 1 LK5/16120 G Dla szyn zbiorczych o gruboœci 5 mm / mm 2 1 LK5/16185 G Dla szyn zbiorczych o gruboœci 10 mm / 1,516 mm 2 1 LK10/1,516 G Dla szyn zbiorczych o gruboœci 10 mm / 1,535 mm 2 1 LK10/1,535 G Dla szyn zbiorczych o gruboœci 10 mm / 1,550 mm 2 1 LK10/1,550 G Dla szyn zbiorczych o gruboœci 10 mm / 1670 mm 2 1 LK10/1670 G Dla szyn zbiorczych o gruboœci 10 mm / mm 2 1 LK10/16120 G Dla szyn zbiorczych o gruboœci 10 mm / mm 2 1 LK10/16185 G Zaciski płytkowe Ilość Typ Nr artykułu dla szyn zbiorczych o szerokoœci 30 mm/obszar zacisku 34x10 mm 3 PK30/34x10 G dla szyn zbiorczych o szerokoœci 40 mm/obszar zacisku 34x10 mm 3 PK40/34x10 G dla szyn zbiorczych o szerokoœci 50 mm/obszar zacisku 34x10 mm 3 PK50/34x10 G dla szyn zbiorczych o szerokoœci 50 mm/obszar zacisku 54x10 mm 3 PK50/54x10 G dla szyn zbiorczych o szerokoœci 60 mm/obszar zacisku 34x10 mm 3 PK60/34x10 G dla szyn zbiorczych o szerokoœci 60 mm/obszar zacisku 54x10 mm 3 PK60/54x10 G Osłona systemu Ilość Typ Nr artykułu wysokoœæ 195 mm x szerokoœæ 144 mm 1 SDH60/144 G

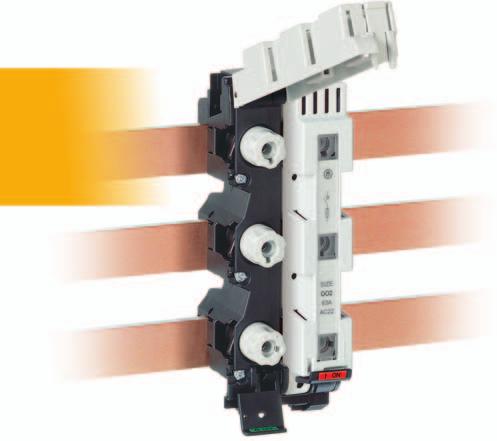

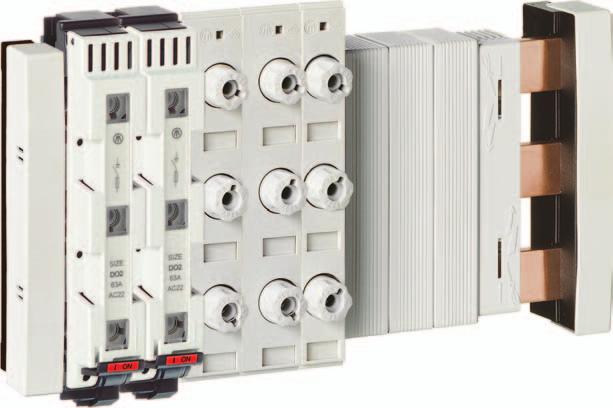

12 Roz³¹czniki do bezpieczników typu D Listwy do bezpieczników typu D Opis Roz³¹czniki do bezpieczników topikowych typu D odpowiadaj¹ wymaganiom normy EN Oprócz bezpieczników topikowych typu D do 63 mo na w nich stosowaæ bezpieczniki cylindryczne NFC 10x38 mm do 32 przy C 400 V. Roz³¹czniki te daj¹ siê ³atwo montowaæ na szynach zbiorczych o szerokoœci od 12 mm do 30 mm i gruboœci 5 mm lub 10 mm. Elementy bez pieczników topikowych D typu RS60/273 i RS 60/333 mog¹ byæ uzupe³niane o system pierœcieni zgodnie z DIN 49362, a typu RS60/183 i RS 60/333 o system tulejek zgodnie z DIN Do roz³¹czników z bezpiecznikami topikowymi typu D i ich elementów mo na przy³¹czaæ za pomoc¹ zacisków ramkowych kable o przekroju od 16 mm 2 do 25 mm 2. Osprzêt os³ona styków przed przypadkowym dotkniêciem os³ona os³ona pustego pola Rozłącznik do bezpieczników typu D Nap. znamionowe Ilość Typ Nr artykułu D02/szerokoœæ 36 mm/dla gruboœci szyn 10 mm 400 V 1 DSL60/18310 G D02/szerokoœæ 36 mm/dla gruboœci szyn 5 mm 400 V 1 DSL60/1835 G bezp. cylindryczny 10 x 38 mm szerokoœæ 36 mm/dla gruboœci szyn 10 mm 400V/500 V 1 ZSL60/18310 G bezp. cylindryczny 10 x 38 mm szerokoœæ 36 mm/dla gruboœci szyn 5 mm 400V/500 V 1 ZSL60/1835 G Listwa do bezpieczników typu D 3biegunowa (wysokość 195 mm) Nap. znamionowe Ilość Typ Nr artykułu D02/szerokoœæ 27 mm/dla gruboœci szyn 10 mm 400 V 1 RS60/18310 G D02/szerokoœæ 27 mm/dla gruboœci szyn 5 mm 400 V 1 RS60/1835 G DII/szerokoœæ 45 mm/dla gruboœci szyn 10 mm 500 V 1 RS60/27310 G DII/szerokoœæ 45 mm/dla gruboœci szyn 5 mm 500 V 1 RS60/2735 G DII/szerokoœæ 45 mm/dla gruboœci szyn 10 mm/œruba redukcyjna 500 V 1 RS60/273S10 G wygl¹d systemu kompletnego: DII/szerokoœæ 45 mm/dla gruboœci szyn 5 mm/œruba redukcyjna 500 V 1 RS60/273S5 G DIII/szerokoœæ 54 mm/dla gruboœci szyn 10 mm 690 V 1 RS60/33310 G DIII/szerokoœæ 54 mm/dla gruboœci szyn 5 mm 690 V 1 RS60/3335 G DIII/szerokoœæ 54 mm/dla gruboœci szyn 10 mm/œruba redukcyjna 690 V 1 RS60/333S10 G DIII/szerokoœæ 54 mm/dla gruboœci szyn 5 mm/œruba redukcyjna 690 V 1 RS60/333S5 G Do kompletu niezbędne jest zamówienie osłony RS.. i oprawki bezpiecznikowej K.. Listwa do bezpieczników typu D 3biegunowa (wysokość 230 mm) Nap. znamionowe Ilość Typ Nr artykułu D02/szerokoœæ 27 mm/dla gruboœci szyn 5 i 10 mm 400 V 1 RS18360 D DII/szerokoœæ 42 mm/dla gruboœci szyn 5 i 10 mm 500 V 1 RS27360 D DIII/szerokoœæ 57 mm/dla gruboœci szyn 5 i 10 mm 690 V 1 RS33360 D

13 Osłona przed dotykiem 3biegunowa (wysokość 195 mm) Ilość Typ Nr artykułu szerokoœæ 27 mm 1 RS183 G szerokoœæ 36 mm 1 RS183/36 G szerokoœæ 45 mm 1 RS273 G szerokoœæ 54 mm 1 RS333 G Osłona przed dotykiem 3biegunowa (wysokość 230 mm) Ilość Typ Nr artykułu szerokoœæ 27 mm 1 RS18360 G szerokoœæ 36 mm 1 RS G PostScript Pict Bild 27 eps szerokoœæ 45 mm 1 RS27360 G szerokoœæ 54 mm 1 RS33360 G Osłona 3biegunowa Ilość Typ Nr artykułu os³ona boczna przed dotykiem (z lewej lub prawej strony), 230 mm 1 SRS60 G os³ona boczna przed dotykiem (z lewej lub prawej strony), 195 mm 1 SRS60/195 G pt Picture Osłona pustego pola 3biegunowa Ilość Typ Nr artykułu os³ona pustego pola, 195 mm 1 BRS60 G PostScript Picture Bild 32 eps Osłona czołowa 3biegunowa (wysokość 230 mm) Ilość Typ Nr artykułu os³ona czo³owa, górna i dolna szerokoœæ 27 mm 1 DGSRS183 G os³ona czo³owa, górna i dolna szerokoœæ 36 mm 1 DGSRS18336 G PostScript Picture Bild 30 eps os³ona czo³owa, górna i dolna szerokoœæ 45 mm 1 DGSRS273 G os³ona czo³owa, górna i dolna szerokoœæ 54 mm 1 DGSRS333 G Osłona czołowa 3biegunowa (wysokość 230 mm) Ilość Typ Nr artykułu os³ona czo³owa, górna i dolna szerokoœæ 27 mm 1 GOURS183 G Script Pic ild 28 ep os³ona czo³owa, górna i dolna szerokoœæ 36 mm 1 GOURS18336 G os³ona czo³owa, górna i dolna szerokoœæ 45 mm 1 GOURS273 G os³ona czo³owa, górna i dolna szerokoœæ 54 mm 1 GOURS333 G Osłona przed dotykiem 3biegunowa Ilość Typ Nr artykułu Os³ona boczna (z lewej lub prawej strony) 1 SDGSRS G PostScript Picture Bild 31 eps Element wyrównujący o 5 mm Ilość Typ Nr artykułu dla gruboœci szyn 5/10 mm 1 H5 G Moduł dystansowy Modu³ dystansowy, szerokoœæ 9 mm 1 DSL/45 G Modu³ dystansowy, szerokoœæ 9 mm, d³ugi 1 DSL/45L G Styk pomocniczy Styk pomocniczy 1 EVDSL G

14 Oprawka bezpiecznikowa Ilość Typ Nr artykułu Gwint E18 ze sprê ynk¹ dla D01 25 K02/D01 D Gwint E18 25 K02 D Gwint E27 25 K2 D Gwint E33 25 K3 D Wstawka kalibrowa tulejkowa Ilość Typ Nr artykułu D01/2 50 P01/2 D D01/4 50 P01/4 D D01/6 50 P01/6 D D01/10 50 P01/10 D D01/16 50 P02/16 D D02/2 50 P02/2 D D02/4 50 P02/4 D D02/6 50 P02/6 D D02/10 50 P02/10 D D02/20 50 P02/20 D D02/25 50 P02/25 D D02/35 50 P02/35 D D02/50 50 P02/50 D Wstawka kalibrowa pierścieniowa Ilość Typ Nr artykułu DII/2 50 PR2/2 D DII/4 50 PR2/4 D DII/6 50 PR3/6 D DII/10 50 PR2/10 D DII/16 50 PR2/16 D DII/20 50 PR2/20 D DIII/2 50 PR3/2 D DIII/4 50 PR3/4 D DIII/6 50 PR3/6 D DIII/10 50 PR3/10 D DIII/16 50 PR3/16 D DIII/20 50 PR3/20 D DIII/25 50 PR3/25 D DIII/35 50 PR3/35 D DIII/50 50 PR3/50 D Wstawka kalibrowa śrubowa Ilość Typ Nr artykułu DII/10 25 S2/10 D DII/16 25 S2/16 D DII/2 25 S2/2 D DII/20 25 S2/20 D DII/25 25 S2/25 D DII/4 25 S2/4 D DII/6 25 S2/6 D DIII/35 25 S3/35 D DIII/50 25 S3/50 D DIII/63 25 S3/63 D Klucz do wstawek kalibrowych Ilość Typ Nr artykułu Do coko³u D01, D02 i D03 1 D013/P D C¹ ki do wstawek 1 PRZ D Klucz do wstawek kalibrowych 1 PSS D

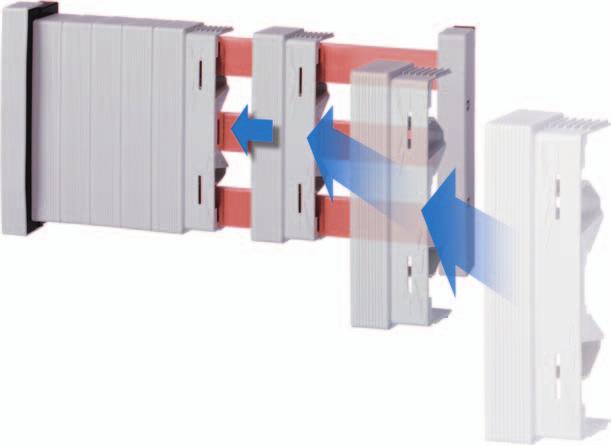

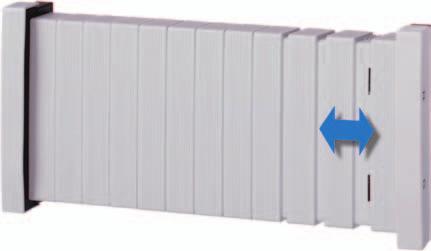

15 Os³ona szyn zbiorczych 3 i 4biegunowych Opis Os³ona systemu szyn zbiorczych jest nak³adana jednoczeœnie na trzy szyny. Mo na j¹ przesuwaæ w bok i dowolnie regulowaæ jej szerokoœæ. Demonta u dokonuje siê za pomoc¹ œrubokrêta. Zalety: szybki monta dowolna szerokoœæ ³atwy demonta wykonane s¹ z materia³u nie zawieraj¹cego halogenu zapewniaj¹ dobr¹ wentylacjê szyn od ty³u Osłona szyn zbiorczych Szerokość szyn zbiorczych Grubość szyn zbiorczych Ilość Typ Nr artykułu 3biegunowa 20 mm i 30 mm 5 mm i 10 mm 1 SD60/3 G biegunowa 20 mm i 30 mm 5 mm i 10 mm 1 SD60/4 G Osłona szyn zbiorczych Szerokość szyn zbiorczych Grubość szyn zbiorczych Ilość Typ Nr artykułu 1biegunowa 20 mm 5 mm i 10 mm 1 SD/1/20 G biegunowa 30 mm 5 mm i 10 mm 1 SD/1/30 G

16 Nośnik osłony Ilość Typ Nr artykułu 1 H60 G Profil osłonowy Ilość Typ Nr artykułu Z pod³u nymi wyciêciami wentylacyjnymi, d³ugoœæ 2 m 1 PG60 G Profil osłonowy Ilość Typ Nr artykułu Pe³ny, d³ugoœæ 2 m 1 P60 G Nośnik pustego pola Ilość Typ Nr artykułu Noœnik pustego pola 1 LH60 G Osłona pustego pola Ilość Typ Nr artykułu Os³ona pustego pola, d³ugoœæ 1 m 1 L60 G Osłona boczna Ilość Typ Nr artykułu Os³ona boczna 1 SSST60 G

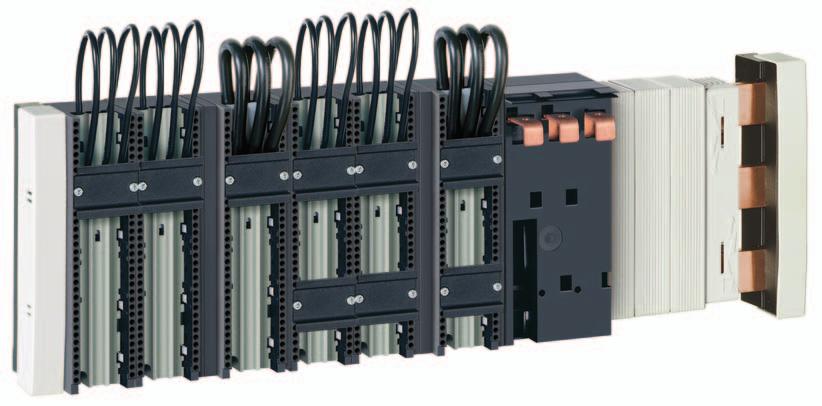

17 dapter Opis dapter do szyn monta owych jest stosowany przy montowaniu wy³¹czników, prze³¹czników, aparatów zabezpieczaj¹cych, starterów silników. Mo na go ³atwo nasadziæ na szyny o szerokoœci od 12 mm do 30 mm i gruboœci 5 10 mm i dowolnie regulowaæ. Do zabudowy aparatami s³u ¹ dodatkowo szyny monta owe T35 (DIN EN 50022). dapter do monta u aparatów œrubami jest stosowany do prze³¹czników mocy dla szyn o szerokoœci od 20 mm do 30 mm i gruboœci 5 10 mm. Mo na go ³atwo montowaæ i dowolnie regulowaæ Osprzêt szyna monta owa element ³¹cz¹cy element wyrównuj¹cy szerokoœæ modu³ adaptera element wyrównuj¹cy dapter do instalacji Prąd Szerokość Ilość Przekrój Ilość Typ Nr artykułu aparatów na szynie znamionowy (mm) szyn przyłącza montażowej () montażowych (WG) G60/25/45/1 G G60/25/45/2 G G60/32/108/2 G G60/32/54/1 G G60/32/54/2 G G60/32/63/1 G G60/32/72/1 G G60/32/72/2 G G60/32/81/2 G G60/63/108/2 G G60/63/54/1 G G60/63/54/2 G G60/63/63/1 G G60/63/72/1 G G60/63/81/2 G dapter do Prąd Szerokość Ilość Przyłącze Ilość Typ Nr artykułu montażu aparatów znamionowy (mm) biegunów dla aparatów śrubami () biegunowy GEFDFrame 1 G60/125/3/FD G biegunowy GEFDFrame 1 G60/125/4/FD G biegunowy GEFEFrame 1 G60/250/3/FE G biegunowy GEFEFrame 1 G60/250/4/FE G biegunowy Moeller NZM 2 1 G60/125/3/NZM2 G biegunowy Moeller NZM 24 1 G60/125/4/NZM24 G biegunowy Moeller NZM 7 1 G60/250/3/NZM7 G biegunowy Moeller NZM 74 1 G60/250/4/NZM74 G biegunowy Schneider 1 G60/100/3/NS100 G biegunowy Schneider 1 G60/100/4/NS100 G biegunowy Schneider 1 G60/250/3/NS250 G biegunowy Schneider 1 G60/250/4/NS250 G Inne typy adapterów do monta u œrubami na zapytanie. 15

18 kcesoria do szyn zbiorczych Szyna montażowa Ilość Typ Nr artykułu dla adaptera o szerokoœci 45 mm 1 TSG457,5 G dla adaptera o szerokoœci 54 mm 1 TSG547,5 G dla adaptera o szerokoœci 63 mm 1 TSG637,5 G dla adaptera o szerokoœci 72 mm 1 TSG727,5 G dla adaptera o szerokoœci 81 mm 1 TSG817,5 G dla adaptera o szerokoœci 90 mm 1 TSG907,5 G Element łączący Ilość Typ Nr artykułu do ³¹czenia dwóch adapterów 1 VSG G Element wyrównujący szerokość Ilość Typ Nr artykułu szerokoœæ 9 mm 1 B9G G Przesuwna szyna montażowa Ilość Typ Nr artykułu dla adaptera o szerokoœci 45 mm 1 MTG45 G dla adaptera o szerokoœci 54 mm 1 MTG54 G dla adaptera o szerokoœci 63 mm 1 MTG63 G Moduł adaptera Ilość Typ Nr artykułu szerokoœæ 45 mm 1 MG455 G szerokoœæ 54 mm MG545 G Osłona rozłącznika Os³ona roz³¹cznika IP30 1 IP30LTL000 T Łącznik szyn zbiorczych Ilość Typ Nr artykułu D³ugoœæ mm 1 SV20x530x10 G

19 Notatki 17

20 C O S M O SST60/1 SST60/ SST60/4 SST60/3... SST60/4...

21 C O S M O SST60/3 SST60/3 SST60/325, SST60/316 M60/250/3

22 C O S M O M60/250/4 M60/630/3 i.../f/3 SD60/3

23 C O S M O LK35/14... PK30/34x10...

24 C O S M O SDH...xB... LTL0003/9/60/U/F50... GO/195 GOV/ GUV/230 GU/195 GU003/60 i.../f70

25 C O S M O LTL003/9/6005/O... LTL33/9/60/O... GOV/230 GO/195 GU/195 GUV/230 LTL003/9/

26 C O S M O *wymiary z wbudowaną elektroniczną kontrolą stanu bezpieczników maksymalna szerokość szyn zbiorczych 30 mm grubość szyn zbiorczych 510 mm LTL13/9/60/O... LTL001/O...

27 C O S M O LTL001/U... LTL001/F70/SK/O...

28 C O S M O LTL001/F70/SK/U... LTL11/O

29 C O S M O LTL11/U LTL11/SK/O

30 C O S M O LTL31/O LTL31/U

31 C O S M O LTL31/SK/O LTL4a1/U...

32 C O S M O P60 P60 DSL60/ RS60/

33 C O S M O RS RS RS SRS60

34 C O S M O GOURS DGS BRS60 SDGS60

35 C O S M O DSL/45 DSL/45L G60/25/45/1... G60/125/3/FD G60/125/4/FD

36 C O S M O G60/250/3/FE G60/250/4/FE IP30LTL000 SR60/195

37 C O S M O SV20X530X10 H60

38 Dane techniczne rozłączników bezpiecznikowych Typ LTL0003/9/60... Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy (bez bezpiecznika) U e I e I th U i U imp P v V Hz V k eff kv W C500 C690 DC220 DC C750 C750 C750 C C22B C22B DC22B DC21B Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga Odstêp miêdzy szynami Gruboœæ szyn kg mm mm , Przyłącze kablowe Zacisk Œrednica zaciskania Moment dokrêcenia M a mm 2 Nm F50 1,5 50Cu/taœma 6 x 9 x 0,8 2,6 Stopień ochrony Od strony czo³owej (aparat wmontowany) Stan pracy Pokrywa przednia otwarta IP20 IP10 Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm 25 do + 55 praca ci¹g³a zale ne uruchomienie rêczne w poziomie i w pionie do III Przy instalacji kilku roz³¹czników LTL 000 obok siebie, nale y braæ pod uwagê wspó³czynnik korekcji obci¹ enia i zaleca siê stosowaæ wk³adki do 100.

39 Dane techniczne rozłączników bezpiecznikowych Typ LTL003/9/4060 LTL13/9/60 Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy (bez bezpiecznika) U e I e I th U i U imp P v V Hz V k e kv W C500 C690 DC220 DC440 C500 C690 DC220 DC C750 C750 C750 C750 C750 C750 C750 C C22B C22B DC22B DC21B C22B C22B DC22B DC21B ,9 2,7 6,2 2,7 12,9 8,3 8,6 5,5 Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga Odstêp miêdzy szynami kg mm ,31/0,93 1,2/3,5 40/50/60 60 Przyłącze kablowe Przy³¹cze p³askie Zacisk Zacisk Zacisk Zacisk Œrednica bolca Koñcówka kabla (DIN ) Szyna p³aska Moment dokrêcenia Œrednica zaciskania Moment dokrêcenia Œrednica zaciskania Moment dokrêcenia Œrednica zaciskania Moment dokrêcenia Œrednica zaciskania Moment dokrêcenia M a M a M a M a M a mm 2 mm Nm mm 2 Nm mm 2 Nm mm 2 Nm mm 2 Nm M8 M10 1 x (max. 25 mm szer.) 1 x x x S00 P00 P0095 F70 1,5 70Cu/taœma 6 x 9 x 0, Cu/taœma 6x16x0,8 S1 2,6 9, l/cu l/cu P1 2,6 4, l/cu 2 x l/cu P12 2,6 4,5 1,5 70Cu/taœma 6 x 9 x 0,8 2,6 Stopień ochrony Od strony czo³owej (aparat wmontowany) Stan pracy Pokrywa przednia otwarta IP20 IP10 IP20 IP10 Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm 25 do do + 55 praca ci¹g³a praca ci¹g³a zale ne uruchomienie rêczne zale ne uruchomienie rêczne w poziomie i w pionie w poziomie i w pionie do 2000 do III III Informacje techniczne o roz³¹cznikach LTL 2 i LTL 3 na szyny o rozstawie 60 mm znajduj¹ siê na stronie 65.

40 Dane techniczne listw typu D Typ RS60/183 RS60/273 RS60/333 Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy (bez bezpiecznika) U e I e I th U i U imp P v V Hz V k e kv W C400 C500 DC C400 C500 C Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN , Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W D02 DII DIII ,5 4 7 Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga Odstêp miêdzy szynami kg mm 0,12 0,14 0, Przyłącze kablowe Zacisk Œrednica zaciskania Moment dokrêcenia M a mm 2 Nm 1,525 2,6 Stopień ochrony Od strony czo³owej (aparat wmontowany) Stan pracy Zdjêta os³ona IP20 Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm 25 do + 55 praca ci¹g³a w poziomie i w pionie do III

41 Typ GU003/60 GU11/60 Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Konw. term. pr¹d ze zwor¹ Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Znamionowy pr¹d zwarcia (1 sek.) Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy przy I th (bez bezpiecznika) U e I e I th I th U i I cw U imp P v V Hz V k eff k eff kv W C C Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga (bez opakowania) Odstêp miêdzy szynami kg mm 0,9 40/50/60 3,6 60 Przyłącze kablowe Zacisk p³aski Zacisk Zacisk Zacisk Zacisk Œrednica bolca Koñcówka kablowa Szyna p³aska Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia M a M a M a M a M a mm 2 mm Nm mm 2 Nm mm 2 Nm mm 2 Nm mm 2 Nm M8 1 x (maks. szerokoœæ 25) 20 x S 00 P 0070 F70 KU 1,5 70 Cu/taœma 6 x 9 x 0,8 2, l/cu 2,6 1,5 70 l/cu 2, l/cu 15 S 1 P 1 P12 K2G M x Cu/taœma 6 x 16 x 0,8 9, l/cu 4,5 2 x (70 90) 4, Stopień ochrony Od strony czo³owej Tryb pracy dla wbudowanego Otwarta p³yta czo³owa aparatu Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm IP20 25 do +55 praca ci¹g³a w poziomie i w pionie do III IP20 25 do +55 praca ci¹g³a w poziomie i w pionie do III

42 Typ GU23/60 Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Konw. term. pr¹d ze zwor¹ Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Znamionowy pr¹d zwarcia (1 sek.) Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy przy I th (bez bezpiecznika) U e I e I th I th U i I cw U imp P v V Hz V k eff k eff kv W C Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga (bez opakowania) Odstêp miêdzy szynami kg mm 4,4 60 Przyłącze kablowe Zacisk p³aski Zacisk Zacisk Zacisk Zacisk Œrednica bolca Koñcówka kablowa Szyna p³aska Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia Przekrój zaciskanych kabli Moment dokrêcenia M a M a M a M a M a mm 2 mm Nm mm 2 Nm mm 2 Nm mm 2 Nm mm 2 Nm S 2 P2 P22 K2G M x Cu/taœma 10 x 16 x 0, x ( ) Stopień ochrony Od strony czo³owej Tryb pracy dla wbudowanego Otwarta p³yta czo³owa aparatu Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm IP00 25 do +55 praca ci¹g³a w poziomie i w pionie do III

43 Dane techniczne rozłącznikow typu D Typ DSL60/183 ZSL60/183 Parametry elektryczne Znamionowe napiêcie robocze Znamionowy pr¹d roboczy Konw. term. pr¹d z bezpiecznikami Znamionowa czêstotliwoœæ Znamionowe napiêcie izolacji Warunkowy znamionowy pr¹d zwarciowy Kategoria u ytkowa Znamionowa zdolnoœæ w³¹czeniowa Znamionowa zdolnoœæ wy³¹czeniowa Znamionowe napiêcie udarowe Elektryczny okres u ytkowania (cykle ³¹czeniowe) Ca³kowita strata mocy (bez bezpiecznika) U e I e I th U i U imp P v V Hz V k e kv W C C C23B C500V/C400V 25/32 25/ C C23B ,0 Wkładki bezpiecznikowe Wielkoœæ wg. normy DIN , Maksymalny pr¹d znamionowy (gl/gg) Maksymalna dopuszczalna strata mocy na wk³adce bezpiecznikowej I N P v W D01, D02, NFC 63 5,5 NFC 25/32 5,5 Parametry mechaniczne Mechaniczny okres u ytkowania (cykle ³¹czeniowe) Waga Odstêp miêdzy szynami Gruboœæ szyn kg mm mm , i , i 10 Przyłącze kablowe Zacisk Œrednica zaciskania Moment dokrêcenia M a mm 2 Nm F25 1,525Cu 2,6 F25 1,525Cu 2,6 Stopień ochrony Od strony czo³owej (aparat wmontowany) Stan pracy Pokrywa przednia otwarta IP20 IP10 IP30 IP10 Warunki pracy Temperatura otoczenia Zak³adany tryb pracy Uruchomienie Po³o enie monta owe Maksymalna wysokoœæ monta u Stopieñ zabrudzenia Kategoria przepiêcia T u C mm 25 do + 55 praca ci¹g³a niezale ne uruchomienie rêczne w poziomie i w pionie do III 25 do + 55 praca ci¹g³a niezale ne uruchomienie rêczne w poziomie i w pionie do III

44 Firma JEN MUELLER POLSK zosta³a za³o ona w 2001 roku jako spó³ka z o.o. przez niemieck¹ firmê JEN MÜLLER GmbH, jednego z najwiêkszych europejskich producentów bezpieczników topikowych, listew i roz³¹czników bezpiecznikowych, szafek oraz innych wyrobów dla energetyki i przemys³u w zakresie niskiego napiêcia. Wszystkie te produkty s¹ wytwarzane w zak³adach w Niemczech, przy zastosowaniu innowacyjnego knowhow, bêd¹cego efektem przesz³o 100letnich doœwiadczeñ firmy. Po³owa produkcji trafia na rynek energetyki zawodowej, druga po³owa do tysiêcy firm buduj¹cych przemys³owe rozdzielnice niskiego napiêcia. Oferta firmy JEN MÜLLER jest bardzo szeroka: od pokrywowych i listwowych roz³¹czników bezpiecznikowych, przez listwowe roz³¹czniki obci¹ enia z bezpiecznikami SSIL, które dziêki ich wyposa eniu w przek³adniki oraz inne elementy pomiarowe pozwalaj¹ na uzyskiwanie wielu informacji o pr¹dzie, po systemy zbierania, zarz¹dzania i wizualizowania danych. Produkcja jest w wysokim stopniu zautomatyzowana i zrobotyzowana, co oznacza najwy sz¹ jakoœæ oferowanych wyrobów i konkurencyjne ceny. Czêœæ produktów przedstawionych w niniejszym katalogu oferujemy z naszego magazynu w Kie³pinie k/warszawy, pozosta³e sprowadzamy na zamówienie w krótkim czasie z Niemiec.

45 Oprócz prezentowanych w tym katalogu komponentów systemu oferta firmy JEN MUELLER POLSK obejmuje: C O S M O szafki kabloworozdzielcze i pomiarowe skrzynki przy³¹cza domowego roz³¹czniki bezpiecznikowe pokrywowe typu LTL o wielkoœci 004a ( ) roz³¹czniki bezpiecznikowe listwowe typu SL o wielkoœci 003 ( ) listwy bezpiecznikowe typu L o wielkoœci 003 ( ) roz³¹czniki z bezpiecznikami SSIL zaciski kablowe i zaciski transformatorowe z os³onami osprzêt, m.in. zestawy uziemiaj¹ce, os³ony, zaœlepki, uchwyty i rêkawice do bezpiecznego wk³adania i wyjmowania bezpieczników elektroniczne urz¹dzenia kontrolne i pomiarowe aparaty i wyposa enie do budowy rozdzielnic nn dla "inteligentnych budynków" rozdzielnice nn dla stacji transformatorowych wk³adki bezpiecznikowe NH i HH, równie nietypowe JEN MUELLER POLSK, Warszawa 2002, wydanie I. JEN MUELLER POLSK SP. Z O.O Kie³pin, ul. Mokra 41 tel. 022/ , fax 022/ info@jeanmueller.pl
