INSTRUKCJA OBSŁUGI I INSTALACJI. Płyta ceramiczna FHB C TS

Transkrypt

1 INSTRUKCJA OBSŁUGI I INSTALACJI Płyta ceramiczna FHB C TS

2 Ważne ostrzeżenia 4 Płyta ceramiczna 8 Sterowanie płytą 9 Instrukcje bezpieczeństwa i wyświetlacz błędów 17 Czyszczenie i konserwacja płyty ceramicznej 18 Montaż wbudowanej płyty ceramicznej 20 Połączenie z zasilaniem 22 Informacje techniczne 24 Z uwagi na wprowadzanie udoskonaleń technologicznych FRANKE Polska Sp. z o.o. zastrzega sobie możliwość wprowadzenia zmian w asortymencie i /lub danych technicznych. DROGI KLIENCIE! Wbudowana płyta ceramiczna jest przeznaczona wyłącznie do użytkowania w gospodarstwach domowych. Materiały stosowane na opakowania są przyjazne dla środowiska i mogą być poddane recyklingowi, usunięte lub zniszczone bez zagrożenia dla środowiska. Aby rozpoznać te cechy, wszystkie materiały opakowaniowe zostały oznaczone odpowiednim symbolem. INSTRUKCJA UŻYTKOWANIA Po zakończeniu cyklu życia urządzenia, gdy nie zamierzają go Państwo już używać, należy uważać, aby nie zanieczyścić środowiska. Stare urządzenie należy usunąć na autoryzowane składowisko przeznaczone dla urządzeń AGD. Instrukcje użycia zostały przygotowane dla użytkownika i opisują właściwości i sposób obsługi urządzenia. Instrukcja dotyczy różnych modeli z tej samej rodziny urządzeń, dlatego też można w niej znaleźć informacje i opisy, które mogą nie dotyczyć Państwa urządzenia. INSTRUKCJA MONTAŻU Urządzenie należy podłączyć do zasilania zgodnie z instrukcjami z rozdziału Połączenia elektryczne oraz zgodnie z obowiązującymi przepisami i normami. Połączenia mogą być wykonywane tylko przez wykwalifikowany personel. TABLICZKA ZNAMIONOWA Tabliczka znamionowa z podstawowymi informacjami znajduje się pod urządzeniem. OCHRONA PRZECIWPOŻAROWA Urządzenia można montować z jednej strony obok wysokiej szafy kuchennej, której wysokość może przekraczać wysokość urządzeń. Z przeciwnej strony wolno tylko montować szafę kuchenną o takiej samej wysokości, jak urządzenie. 2 3

3 WAŻNE OSTRZEŻENIA Urządzenie może być wbudowane i połączone z zasilaniem tylko przez wykwalifikowanego elektryka. Pewne obszary powierzchni płyty (obok powierzchni grzewczych) są gorące podczas pracy. Należy zwracać uwagę, aby dzieci nie przebywały w pobliżu urządzenia i należy je ostrzec przed niebezpieczeństwem poparzenia. Gorący olej łatwo się zapala, dlatego należy zachować ostrożność podczas przygotowywania takiej żywności (smażenia). Płyty grzewcze nie mogą być pozostawiane włączone bez umieszczonych na nich naczyń. Nie wolno stosować urządzenia do ogrzewania otoczenia. Nie wolno używać płyty ceramicznej jako powierzchni roboczej. Ostre przedmioty mogą uszkodzić powierzchnię płyty. Nie wolno umieszczać na płycie żadnych metalowych przedmiotów, takich jak noże, widelce, łyżki, pokrywki itp., ponieważ mogą one się bardzo rozgrzewać. Przygotowywanie żywności w naczyniach z aluminium lub tworzywa jest zabronione. Nie wolno umieszczać żadnych przedmiotów z tworzywa lub folii aluminiowej na powierzchni płyty. W przypadku, gdy inne urządzenia są podłączone do zasilania elektrycznego w pobliżu płyty, należy zapobiec przed kontaktem kabla zasilającego z gorącymi strefami gotowania. Nie wolno przechowywać palnych lub wrażliwych na temperaturę przedmiotów, takich jak środki czyszczące, spraye, detergenty itp. pod urządzeniem. Nie wolno używać pękniętych lub uszkodzonych płyt ceramicznych. W przypadku zauważenia widocznych pęknięć na powierzchni należy natychmiast odciąć zasilanie. W przypadku niesprawności urządzenia należy odłączyć je od zasilania i skontaktować się z serwisem. Nie używać myjek parowych wysokociśnieniowych ani gorącej pary do czyszczenia urządzenia. Urządzenie zostało wyprodukowane zgodnie z odpowiednimi normami bezpieczeństwa. Niemniej jednak zalecamy zdecydowanie, aby osoby o upośledzonej sprawności fizycznej, motorycznej lub umysłowej lub osoby o nieodpowiednim doświadczeniu lub wiedzy nie używały tego urządzenia, jeżeli nie są nadzorowane przez wykwalifikowaną osobę. To samo zalecenie dotyczy przypadku, gdy urządzenie jest używane przez osoby małoletnie. Ten symbol na produkcie lub opakowaniu oznacza, że produktu nie wolno traktować jak odpad domowy. Należy go oddać do odpowiedniego punktu zbiórki recyklingu urządzeń elektrycznych i elektronicznych. Zapewniając prawidłowe usuwanie tego produktu pomożesz wyeliminować potencjalne zagrożenia dla środowiska i zdrowia ludzkiego, które mogłyby powstać w przypadku nieodpowiedniego usunięcia tego produktu. W celu uzyskania dokładniejszych informacji odnośnie recyklingu tego produktu proszę skontaktować się z lokalnym urzędem miejskim lub ze sklepem, w którym produkt został zakupiony. PRZED PIERWSZYM UŻYCIEM URZĄDZENIA Powierzchnie ceramiczną należy czyścić wilgotną szmatką z zastosowaniem niewielkiej ilości płynu do ręcznego mycia naczyń. Nie wolno używać agresywnych detergentów, takich jak środki ścierne, które mogłyby zarysować powierzchnię, ściernych gąbek do mycia naczyń lub środków usuwania kamienia. WAŻNE OSTRZEŻENIA Nie włączać strefy gotowania bez umieszczonych na niej naczyń i nie używać płyty do ogrzewania pomieszczenia! Upewnić się, że strefy gotowania oraz dno garnka są suche i czyste oraz że zachodzi między nimi odpowiednia transmisja ciepła, celem wykluczenia uszkodzenia powierzchni grzewczej. Tłuszcz lub olej pozostawiony na płycie może się zapalić. Dlatego też należy zawsze zachować ostrożność podczas stosowania tłuszczu lub oleju do przygotowania żywności (np. frytek) i kontroli procesu gotowania. Nie umieszczać zaparowanych naczyń ani pokrywek na strefach gotowania, ponieważ wilgoć im szkodzi. Nie pozostawiać gorących naczyń do ochłodzenia na strefach gotowania, ponieważ wilgoć powstająca pod nimi może powodować powstawanie korozji. Ważne ostrzeżenia dotyczące płyty ceramicznej Strefy gotowania osiągają wybrany poziom temperatury bardzo szybko; jednakże obszar otaczający strefy gotowania pozostaje względnie chłodny. Płyta jest odporna na zmiany temperatury. Płyta jest również odporna na uderzenia. Garnki mogą być swobodnie umieszczane na płycie bez obawy o jej uszkodzenie. Płyt ceramicznych nie można używać jako powierzchni roboczej. Ostre obiekty mogą powodować zarysowania. Przygotowywanie żywności w cienkich pojemnikach z aluminium lub z tworzywa na gorących strefach gotowania jest niedozwolone. Nie umieszczać przedmiotów z tworzywa lub folii aluminiowej na płycie ceramicznej. 4 5

4 Nie wolno używać płyty ceramicznej, która jest pęknięta lub uszkodzona. Gdy jakiś przedmiot spadnie na płytę ostrą krawędzią skierowana w dół, może to spowodować pęknięcie płyty / panela ceramicznego. Konsekwencje są widoczne natychmiast lub po chwili. W przypadku pojawienia się widocznego pęknięcia należy natychmiast odłączyć urządzenie od zasilania. W przypadku rozsypania cukru lub żywności zawierającej cukier na gorącej płycie ceramicznej należy ją natychmiast wytrzeć. GARNKI W przypadku stosowania specjalnych lub niekonwencjonalnych garnków należy stosować się do instrukcji producenta. W przypadku stosowania bardzo refleksyjnego garnka (jasna metalowa powierzchnia) lub garnka o cienkim denku do gotowania na płycie ceramicznej, czas gotowania może być dłuższy o kilka minut (do dziesięciu minut). Jeżeli chcesz gotować większe ilości żywności, zaleca się stosowanie pojemników o płaskim, ciemnym dnie. Nie wolno używać garnków glinianych, ponieważ mogą one pozostawiać rysy na płycie ceramicznej. WAŻNE OSTRZEŻENIA Średnica dna garnków powinna odpowiadać średnicy strefy gotowania. Jeżeli garnek jest zbyt mały, pewna ilość ciepła jest marnowana; ponadto używanie zbyt małego garnka może spowodować uszkodzenie strefy gotowania. Jeżeli to możliwe w procesie gotowania, należy używać pokrywki. Garnek powinien mieć odpowiednią wielkość dostosowaną do ilości przygotowywanej żywności. Przygotowywanie małej ilości żywności w dużym garnku może powodować marnotrawstwo energii. Dania wymagające długiego gotowania powinny być przygotowywane w garnku ciśnieniowym. Różne warzywa, pomidory itp. można gotować z małą ilością wody; pokrywka powinna być jednak szczelnie zamknięta. Gdy woda jest doprowadzana do wrzenia, należy zmniejszyć poziom energii do poziomu temperatury nieznacznie powyżej temperatury wrzenia. Porady dotyczące używania garnków Należy używać wysokiej jakości garnków o płaskim i stabilnym dnie. Transmisja ciepła jest najlepsza, gdy dno garnka i strefa gotowania mają taką samą średnicę, a garnek jest umieszczony na środku strefy gotowania. W przypadku stosowania naczyń ze szkła hartowanego (Pyrex) lub z porcelany proszę przestrzegać instrukcji producenta garnków. W przypadku stosowania naczyń ciśnieniowych nie wolno pozostawiać ich bez nadzoru do chwili osiągnięcia żądanego ciśnienia. Strefa gotowania musi zostać najpierw ustawiona na maksymalny poziom mocy; wraz ze wzrostem ciśnienia należy za pomocą czujników zmniejszyć poziom mocy zgodnie z instrukcją producenta garnka. Upewnić się, że w naczyniu zawsze jest odpowiednia ilość wody, albo w garnku ciśnieniowym, albo w innym elemencie naczynia, ponieważ używanie pustego garnka na płycie może spowodować uszkodzenie zarówno samego garnka, jak i strefy gotowania. Garnki ze szkła hartowanego (Pyrex) ze specjalnie szczotkowanym dnem są przystosowane do gotowania na płytach, gdy są dostosowane do średnicy strefy gotowania. Garnki o większej średnicy mogą pęknąć na skutek naprężeń termicznych. 6 7

5 PŁYTA CERAMICZNA SUWAKOWE STEROWANIE MOCĄ 1 Lewa przednia płyta grzejna 2 Lewa tylna płyta grzejna 3 Prawa tylna płyta grzejna 4 Prawa przednia płyta grzejna 5 Panel sterowania płytą 0 Średnia moc Pełna moc ELEMENTY STEROWANIA PŁYTĄ A Czujnik WŁ/WYŁ A1 Wskaźnik LED WŁ/WYŁ B Suwak sterowania B1 Wskaźnik LED sterowania suwakiem C Wieloobwodowe ustawianie czujnika WŁ/WYŁ C1 Wieloobwodowy wskaźnik LED D D Zamek bezpieczeństwa WŁ/WYŁ i czujnik blokady przed dziećmi Blokada bezpieczeństwa / wskaźnik LED blokady przed dziećmi E Wyświetlacze wyboru płyty grzewczej / zasilania lub pozostałego ciepła E1 Kropka dziesiętna na wyświetlaczu mocy: A Wł Wył możliwe sterowanie mocą płyty grzewczej sterowanie mocą płyty grzewczej niemożliwe Zegar czujnika WŁ/WYŁ F1 Wskaźnik LED strefy gotowania, na której zegar jest aktywny: Miga Świeci możliwość ustawiania czasu ustawianie czasu niemożliwe STEROWANIE PŁYTĄ Po włączeniu płyty ceramicznej na moment zaświecą się wszystkie wyświetlacze. Płyta jest gotowa do pracy. Płyta jest wyposażona w czujniki elektryczne, które włączają sie po dotknięciu odpowiedniego kółka przez co najmniej jedną sekundę. Uaktywnienie każdego czujnika jest sygnalizowane sygnałem dźwiękowym. Należy unikać umieszczania wszelkich obiektów na powierzchni czujnika (możliwa sygnalizacja błędów). Powierzchnia musi być zawsze czysta. UAKTYWNIANIE PŁYTY Wyłączanie płyt grzewczych Wyłączanie płyty Blokowanie ukł. sterowania /blokada przed dziećmi Dotknąć czujnika WŁ/WYŁ przez co najmniej jedną sekundę. Płyta jest teraz aktywna, a wszystkie wskaźniki zasilania płyty (E) wskazują 0, kropka dziesiętna (E1) miga, a wyświetlacz zegara wskazuje CL. Teraz należy wybrać kolejne ustawienie w ciągu 20 sekund, w przeciwnym razie płyta ponownie się wyłączy. 8 9

6 WŁĄCZANIE PŁYT GRZEWCZYCH Po włączeniu płyty za pomocą czujnika WŁ/WYŁ (A) w ciągu kolejnych 20 sekund uruchamia się jedna z płyt grzewczych. Po dotknięciu wybranego czujnika płyty grzewczej (E) jej wskaźnik zasilania wskazuje»0«a kropka dziesiętna (E1) przestaje migać i zaczyna świecić. Ustawić poziom mocy 1-9 dotykając suwaka. Po pierwszym dotknięciu poziom jest ustawiany w zależności od części suwaka, która zostanie dotknięta. Nad suwakiem, w zależności od ustawionego poziomu. Przesuwanie wzdłuż suwaka powoduje zmianę ustawień poziomu mocy. Przesuwanie w prawo powoduje zwiększenie poziomu, przesuwanie w lewo powoduje zmniejszenie poziomu. Po zdjęciu palca z suwaka rozpocznie się gotowanie przy ustawionym poziomie. Jeżeli pierwsze dotknięcie suwaka nastąpi w prawym skrajnym położeniu (poziom 9), a kolejne ponownie na poziomie 9, uaktywni się automatyczne gotowanie (patrz Automatyczne szybkie ogrzewanie). Zmiana ustawień mocy płyty grzewczej Wybrać określoną płytę grzewczą dotykając czujnika (E), zaświeci się odpowiednia kropka dziesiętna (E1). Dotykając lub przesuwając wzdłuż czujnika przesuwnego można zmienić ustawienie mocy. Po zdjęciu palca z czujnika przesuwnego płyta grzewcza uruchamia się z wybraną mocą. WYŁĄCZANIE PŁYT GRZEWCZYCH Należy uaktywnić wybraną płytę grzewczą. Aby wybrać odpowiednią płytę grzewczą, należy nacisnąć czujnik (E), zaświeci się odpowiednia kropka dziesiętna (E1). Dotykając czujnika przesuwu (B) na początku, ustawić ustawienia mocy na 0. Krótki sygnał dźwiękowy potwierdzi pozycję WYŁ. WYŁĄCZANIE PŁYTY Płytę wyłącza się naciskając główny czujnik WŁ/WYŁ (A). Sygnał dźwiękowy rozbrzmiewa i wszystkie wskaźniki gasną, z wyjątkiem tych płyt grzewczych, które wciąż są gorące i wyświetla się ostrzeżenie H jako wskaźnik pozostałego ciepła. Jeżeli płyta zostanie wyłączona przed zakończeniem sesji gotowania, należy wykorzystać pozostałe ciepło, oszczędzając energię elektryczną. BLOKOWANIE UKŁ. STEROWANIA / BLOKADA PRZED DZIEĆMI Uaktywniając blokadę przed dziećmi można zatrzymać działanie urządzenia i używanie płyt grzewczych, chroniąc dzieci przed przypadkowym uruchomieniem i odniesieniem obrażeń. Aktywacja blokady sterowania Blokadę bezpieczeństwa uaktywnia się przez naciśnięcie czujnika (D) przez około trzy sekundy; po tym czasie dioda kontrolna LED (D1) zaświeca się. Blokadę bezpieczeństwa można uaktywnić tylko wtedy, gdy płyta jest włączona. Blokada bezpieczeństwa zabezpiecza przed uaktywnieniem wszystkich czujników, za wyjątkiem czujnika wyłączenia głównego wyłącznika (A) i czujnika blokady (D). Gdy płyta jest wyłączana po uaktywnieniu funkcji blokady, pozostaje w pamięci do momentu nowego włączenia płyty. Po upływie czasu ustawionego na zegarach alarmy można włączyć uaktywniając dowolny przycisk bez konieczności odblokowania jednostki sterowania. Dezaktywacja blokady sterowania Blokadę można wyłączyć naciskając czujnik (D) przez trzy sekundy; po tym czasie wyłączenie jest sygnalizowane sygnałem dźwiękowym. Dioda LED nad czujnikiem jest zgaszona. WSKAŹNIK POZOSTAŁEGO CIEPŁA Po wyłączeniu aktywnej płyty grzewczej lub po wyłączeniu całej płyty, na wyświetlaczu (E) pojawi się»h«jako sygnał, że określona»płyta grzewcza wciąż jest gorąca«. Wyświetlany czas jest obliczany w odniesieniu do stosowanej mocy grzewczej oraz okresu, w jakim płyta grzewcza była aktywna przed jej wyłączeniem. Nawet po zniknięciu sygnału ostrzeżenia H płyta grzewcza może być wciąż ciepła w pewnych przypadkach (zanik zasilania, pozostawienie na płycie obiektów wrażliwych na temperaturę). Zachować ostrożność, niebezpieczeństwo oparzenia! 10 11

7 ROZSZERZENIE STREFY GOTOWANIA Obwody wielokrotne są włączane automatycznie po uaktywnieniu strefy gotowania. Aktywacja/dezaktywacja podwójnego obwodu Po uaktywnieniu przycisku podwójnego obwodu (C) następuje dezaktywacja odpowiedniego podwójnego lub zewnętrznego obwodu. Ponowne naciśnięcie przycisku obwodu wielokrotnego ponownie uaktywnia obwód zewnętrzny. Aktywny obwód podwójny lub zewnętrzny jest również sygnalizowany przez odpowiednią diodę (C1) świecącą światłem ciągłym. AUTOMATYCZNE SZYBKIE OGRZEWANIE Po uaktywnieniu automatycznego trybu gotowania płyta grzewcza będzie działać z maksymalną mocą przez ograniczony czas, a następnie automatycznie przełączy się na zmniejszony poziom mocy, kontynuując gotowanie. Można go włączyć na dowolnej płycie grzewczej na wszystkie ustawienia mocy za wyjątkiem nastawy 9, w przypadku której moc jest cały czas ustawiona na maksimum. Automatyczny tryb gotowania jest uaktywniany na jałowej płycie grzewczej. Wybrać jakąś płytę grzewczą, wskaźnik mocy wskazuje 0. Pierwsze dotknięcie czujnika przesuwnego (B) musi nastąpić w skrajnym prawym położeniu, a następnie należy nacisnąć poziom 9. Na wyświetlaczu (E) pojawi się A, automatyczny tryb gotowania jest włączony. Gdy kropka dziesiętna (E1) miga, możliwe jest ustawienie pożądanego poziomu mocy (8...1) dotykając czujnik przesuwny. Wyświetla się na przemian A oraz ustawiony poziom gotowania. Po upływie czasu podanego w poniższej tabeli funkcja zostaje wyłączona, a A znika. Można również w każdej chwili wyłączyć automatyczny tryb gotowania ustawiając moc na 0. Ustawienie mocy Czas gotowania z mocą maksymalną [min] Wyłącznik bezpieczeństwa wyłączony 0,8 2,4 3,8 5,2 6,8 2,0 2,8 3,6 0,2 Ustawienie mocy Czas w godzinach przed wył. bezpiecz Maksymalna ciągła praca określonej płyty grzewczej jest ograniczona, a czas trwania jest wskazany w powyższej tabeli. Gdy płyta grzewcza zostanie wyłączona przez mechanizm zabezpieczający, wskaźnik wyświetla symbole 0 lub H w przypadku pozostałego ciepła. W takich przypadkach należy wyłączyć płytę grzewczą dotykając odpowiedniego czujnika nastawy mocy (B). Przykład: Ustawić płytę grzewczą na poziom mocy 5 i pozwolić jej działać przez pewien czas. Jeżeli powyższe ustawienia nie zostaną zmienione, mechanizm bezpieczeństwa wyłączy płytę grzewczą po 4,5 godzinach

8 ZEGAR Użycie zegara ułatwia gotowanie poprzez ustawienie czasu działania płyty grzewczej. Włączanie zegara Wybierz płytę grzewczą do sterowania przez zegar, odpowiednia kropka dziesiętna (E1) się zaświeci, a na wyświetlaczu pojawi się CL. Najpierw odbywa się regulacja drugiej cyfry, a następnie jednej z pierwszych (aktywny numer wskazuje symbol - gdy regulacja się uruchamia). Przesuwając wzdłuż całego suwaka można ustawić dokładną wartość. Przesuwając w prawo następuje zwiększenie czasu, przesuwając w lewo zmniejsza się nastawę czasową w krokach jednominutowych. Po zdjęciu palca po kilku minutach zegar rozpoczyna odliczanie wsteczne. Wskaźnik wyświetla aktualne ustawienia mocy, a kropka z boku wyświetlacza zegara oznacza, że zegar został włączony. Czas pracy można ustawić oddzielnie dla każdej płyty grzewczej. Wyłączanie zegara Po upływie ustawionego czasu sygnał dźwiękowy sygnalizuje zakończenie, a płyta grzewcza jest wyłączana. Wyłączyć alarm naciskając czujnik zegara wyłączania (F) lub wyłączy się on automatycznie po 2 minutach. Wyłączanie zegara przed upływem ustawionego czasu Wybrać żądaną płytę grzejną, zaświeci się odpowiednia kropka dziesiętna (E1). Na wyświetlaczu zegara pojawi się pozostały czas gotowania. Dotknąć czujnika WŁ/WYŁ zegara (F). Naciśnięcie lewej skrajnej pozycji suwaka wyłącza zegar i ustawiony czas. Ustawienia czasu można również skasować przesuwając wzdłuż całego obszaru suwaka w krokach jednominutowych. Świecąca kropka po lewej stronie wyświetlacza gaśnie i zegar jest dezaktywowany. Zmiana ustawionego czasu gotowania Czas gotowania można zmienić w każdej chwili podczas pracy. Wybrać pożądaną płytę grzewczą, zaświeci się odpowiednia kropka dziesiętna (E1), pozostały czas będzie wyświetlany na wyświetlaczu zegara. Dotknąć czujnika WŁ/WYŁ zegara (F). Przesuwając wzdłuż całego obszaru suwaka (B) można zmieniać czas gotowania w krokach minutowych. Po zabraniu palca z suwaka rozpocznie się gotowanie z na nowo ustawionym czasem gotowania. W przypadku modyfikacji czasu w ciągu 10 sekund od naciśnięcia czujnika (F), zegar ustawia się na zero, a następnie wyłącza się automatycznie. Sprawdzanie pozostałego czasu gotowania Wyświetlany jest zawsze ostatnio ustawiony zegar. Wybrać strefę gotowania. Pozostały czas wybranej strefy gotowania zostanie wyświetlony na zegarze

9 FUNKCJA ALARMU Zegar można stosować tylko jako alarm, jeżeli nie jest używany do sterowania czasem jednej z płyt grzejnych. Ustawienia zegara Przy wyłączonej płycie: Dotknąć czujnik WŁ/WYŁ płyty (A) celem uaktywnienia płyty. Nacisnąć czujnik WŁ/WYŁ zegara (F) celem uaktywnienia zegara, kolejne operacje należy wykonać w ciągu 10 sekund. Przesuwając palec po obszarze suwaka (B), ustawić żądany czas. Można ustawić wartości stref Poziomy gotowania: Zanim pierwsza cyfra dziesiętna przestanie migać (2 sekundy). Po ustawieniu funkcji alarmu (wyłączenie wyświetlacza stref gotowania), wystarczy ponownie nacisnąć czujnik (A). Wyłączanie alarmu Po upływie ustawionego czasu rozbrzmiewa sygnał dźwiękowy, który albo można wyłączyć naciskając dowolny czujnik, albo pozostawiając go do automatycznego wyłączenia po 2 minutach. Jeżeli chcemy wyłączyć zegar przed upływem ustawionego czasu: Dotknąć czujnika WŁ/WYŁ zegara (F). Nacisnąć lewą skrajną pozycję suwaka. Funkcje alarmowe są wyłączone. Gdy alarm jest uaktywniony, nie można ustawić zegara dla żadnej płyty grzejnej. W celu włączenia funkcji ustawiania zegara alarm musi być wyłączony. INSTRUKCJE BEZPIECZEŃSTWA I WYŚWIETLACZ BŁĘDÓW KOD BŁĘDU OPIS BŁĘDU INSTRUKCJA POSTĘPOWANIA ER03 + ciągły ton ER21 U400 ER22 ER36 ER20 ER40 Ciągłe użycie klawiszy; Jednostka sterowania wyłącza się po 10 s Jednostka sterowania wyłącza się po skontrolowaniu ze względu na przegrzanie, aby uniknąć uszkodzenia elektroniki Napięcie wtórne zasilacza zbyt wysokie (pierwotne > 300 V). Jednostka sterowania wyłącza się po 1 s wyzwalając ciągły ton. Wykrycie uszkodzonego przycisku. Jednostka sterowania wyłącza się po 3,5 7,5 s. Wartość NTC nie odpowiada specyfikacji (wartość < 200 mv lub > 4,9 V); jednostka sterowania wyłącza się. Usterka Flash. Awaria mikrosterownika Wtórne napięcie robocze jest przez min.5 s niskie (1,8 V < U < 2,9 V) Jeżeli problem wciąż występuje skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu 1) Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu 2) Zlecić elektryko-wi sprawdzenie instalacji domowej Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu Skontaktować się z autoryzowanym centrum pomocy technicznej podając kod błędu 16 17

10 CZYSZCZENIE I KONSERWACJA PŁYTY CERAMICZNEJ Płytę ceramiczną należy czyścić tylko wówczas, gdy całkowicie ostygła, zaleca się czyszczenie po każdym użyciu, w przeciwnym razie nawet najmniejsze plamy po gotowaniu mogą się przypalać do powierzchni przy każdym kolejnym użyciu. Do regularnej konserwacji płyty ceramicznej należy stosować specjalny środek czyszczący, wyprodukowany w taki sposób, aby tworzył warstwę ochronną na powierzchni. Ilustr. 1 Ilustr. 2 Ilustr. 3 Ilustr. 4 Przed każdym użytkowaniem należy zetrzeć kurz i inne cząsteczki z płyty, które mogą zarysować powierzchnię (Ilustr. 1). Uwaga: stalowa wełna, ścierne gąbki czyszczące oraz ścierne detergenty mogą zarysować powierzchnię płyty. Powierzchnię można również uszkodzić stosując agresywne spraye i nieodpowiednie środki chemiczne w płynie (Ilustr. 1 i 2). Kropki na płycie mogą zostać usunięte za pomocą agresywnych środków czyszczących lub szorstkich i uszkodzonych denek garnków (Ilustr. 2). Mniejsze plamy można usunąć miękką szmatką; po tym powierzchnię należy wytrzeć do czysta (Ilustr. 3). Plamy z wody można usunąć delikatnym roztworem octu, jednakże nie wolno wycierać nim ramy (tylko w przypadku niektórych modeli), ponieważ mogą one stracić połysk. Nie wolno stosować agresywnych sprayów lub środków do usuwania kamienia (Ilustr. 3). Duże plamy należy usuwać specjalnymi środkami do czyszczenia ceramiki. Należy postępować dokładnie według instrukcji producenta. Należy usuwać wszelkie resztki środka czyszczącego z powierzchni płyty, w przeciwnym razie zostaną one rozgrzane przy kolejnym użyciu i uszkodzą płytę. (Ilustr. 3). Przywierające plamy należy usuwać specjalnymi skrobakami do czyszczenia ceramiki. Należy jednak uważać, aby nie dotknąć powierzchni płyty grzewczej rączką skrobaka (Ilustr. 4). Skrobaka należy używać z największą ostrożnością, aby uniknąć obrażeń! Cukier i produkty zawierające cukier mogą trwale uszkodzić powierzchnie płyty ceramicznej (Ilustr. 5), w związku z tym resztki cukru i żywności zawierającej cukier należy natychmiast zeskrobać z powierzchni płyty, gdy płyty grzewcze są wciąż ciepłe (Ilustr. 4). Odbarwienia płyty ceramicznej nie mają wpływu na jej działanie i stabilność. W większości przypadków jest to konsekwencją przypalenia resztek żywności lub też wynikiem przesuwania garnków i patelni (w szczególności garnków z aluminiowym lub miedzianym dnem) po powierzchni i takie odbarwienia są trudne do usunięcia. Uwaga: Wszystkie opisane usterki są w większości estetyczne i nie mają bezpośredniego wpływu na działanie urządzenia. Usuwanie takich usterek nie jest objęte gwarancją. Ilustr

11 MONTAŻ WBUDOWANEJ PŁYTY CERAMICZNEJ WBUDOWANA PŁYTA CERAMICZNA UWAGA! Aby uniknąć ewentualnych zagrożeń, urządzenie może instalowane tylko przez wykwalifikowany personel. Panele i okładziny mebli kuchennych, w których zamontowana jest płyta, muszą być klejone klejami o odporności temperaturowej 100 C (w przeciwnym razie może nastąpić ich odbarwienie lub deformacja ze względu na nieodpowiednią odporność temperaturową). Płyta kuchenna jest przeznaczona do montażu w meblach kuchennych o szerokości 600 mm lub większej. Po zamontowaniu płyty do montażu należy się upewnić czy występuje swobodny dostęp do dwóch elementów mocujących z przodu. Zawieszone elementy kuchni nad płytą muszą być zamontowane w takiej odległości, aby zapewnić wystarczająca przestrzeń dla komfortowego procesu roboczego. Odległość pomiędzy blatem roboczym i okapem musi być co najmniej taka, jak określono w instrukcji instalacji okapu kuchennego, lecz w żadnym przypadku nie może być mniejsza, niż 700 mm. Zastosowanie ramek dekoracyjnych z twardego drewna wokół blatu za urządzeniem jest dopuszczalne, w przypadku gdy minimalna odległość jest taka, jak przedstawiono na ilustracjach instalacji. Minimalna odległość pomiędzy wbudowaną płytą a tylną ścianką została oznaczona na ilustracji montażu wbudowanej płyty ceramicznej Płytę indukcyjną można zamontować w blatach o grubości 25 do 40 mm. Dolne elementy kuchni nie mogą być wyposażone w szuflady. Należy ją wyposażyć w poziomą płytę 20 mm od dolnej powierzchni blatu. Odległość pomiędzy tą płytą a płytą kuchenną musi być pusta i nie można tam wkładać żadnych przedmiotów. Z tyłu elementu kuchennego musi być otwór o wysokości 50 mm wzdłuż całej szerokości elementu, a przednia część musi posiadać otwór nie mniejszy niż 5 mm. Montaż pieców pod płytą jest możliwy w przypadku pieców wyposażonych w wentylator chłodzący. Przed włożeniem pieca należy wyjąć tylny element kuchni w obszarze otworu pieca. Tak samo, przednia część elementu musi posiadać otwór nie mniejszy niż 5 mm

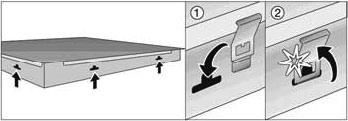

12 PROCEDURA INSTALACJI Blat musi być ustawiony absolutnie poziomo. Odpowiednio zabezpieczyć krawędzie wycięcia. Podłączyć płytę kuchenną do zasilania (patrz instrukcje połączenia płyty kuchennej z zasilaniem). Włożyć płytę do wycięcia. Docisnąć płytę do blatu od góry. PODSTAWOWA REGULACJA CZUJNIKÓW Z OTOCZENIEM Po każdym podłączeniu do zasilania czujniki urządzenia są automatycznie dopasowywane do otoczenia, tak, aby zapewnić ich prawidłowe działanie. Wszystkie wyświetlacze się zaświecają i pozostają zaświecone przez kilka sekund. Podczas procedury regulacji czujniki nie mogą być przysłonięte żadnymi obiektami, w przeciwnym razie nastąpi przerwanie procedury regulacji do momentu usunięcia tych obiektów z powierzchni czujnika. W tym czasie regulacja płyty kuchennej jest niemożliwa. POŁĄCZENIE Z ZASILANIEM Połączenia mogą być wykonywane tylko przez wykwalifikowanego technika. Uziemienie musi odpowiadać obowiązującym przepisom. Po zdjęciu pokrywy skrzynki zacisków pojawiają się zaciski połączeniowe. Przed próbą połączenia należy sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada wartości zasilania w domu. Tabliczka znamionowa jest umieszczona pod urządzeniem. Urządzenie jest przeznaczone do użytku z napięciem zasilającym V ~. Okablowanie elektryczne musi być wyposażone w przerywacz będący w stanie izolować urządzenie od zasilania we wszystkich punktach, ze szczeliną pomiędzy zaciskami co najmniej 3 mm w położeniu otwartym. Można to wykonać za pomocą bezpieczników, wyłączników bezpieczeństwa itp. Połączenie należy dobrać zgodnie z deklarowaną wartością zasilania i bezpiecznika. Urządzenia takie można montować obok wysokiej szafy kuchennej, której wysokość może przekraczać wysokość urządzenia. Po przeciwnej stronie wolno tylko montować szafę kuchenną o takiej samej wysokości, jak urządzenie. Po zakończeniu instalacji przewody pod napięciem i izolowane kable muszą być odpowiednio zabezpieczone przed przypadkowym dotknięciem. UWAGA! Przed rozpoczęciem jakichkolwiek napraw urządzenia należy odłączyć zasilanie. Zgodnie z napięciem zasilającym urządzenie należy połączyć zgodnie z załączonym wykresem. Przewód uziemienia (PE) należy podłączyć do zacisków oznaczonych symbolem uziemienia. Kabel połączeniowy musi być poprowadzony poprzez urządzenie zabezpieczające go przed przypadkowym wyjęciem. Po zakończeniu instalacji należy włączyć wszystkie płyty grzewcze na około 3 minuty celem sprawdzenia prawidłowości działania. SCHEMAT INSTALACJI Połączenia można wykonać za pomocą: kabli połączeniowych pokrytych gumą, model H05 RR-F z żółto-zielonym przewodem uziemienia; kabli połączeniowych pokrytych gumą, model H07 RN-F z żółto-zielonym przewodem uziemienia; 22 23

13 INFORMACJE TECHNICZNE Typ Szerokość Połączenie elektryczne Napięcie robocze Typ wyłącznika Strefy gotowania (, mm/w) Lewy przód Lewy tył Prawy tył Prawy przód FHB C T-S 580 mm Moc całkowita (W) 6400 P = ustawienie bardzo dużej mocy V~ lub V 2N~, 50/60 Hz V~, 50/60 Hz Czujniki elektroniczne 140, /120, 2200/ , ,
