Zestaw samochodowy Nokia CK-300 Instrukcja instalacji i obs³ugi

Transkrypt

1 Zestaw samochodowy Nokia CK-300 Instrukcja instalacji i obs³ugi Wydanie 1 PL

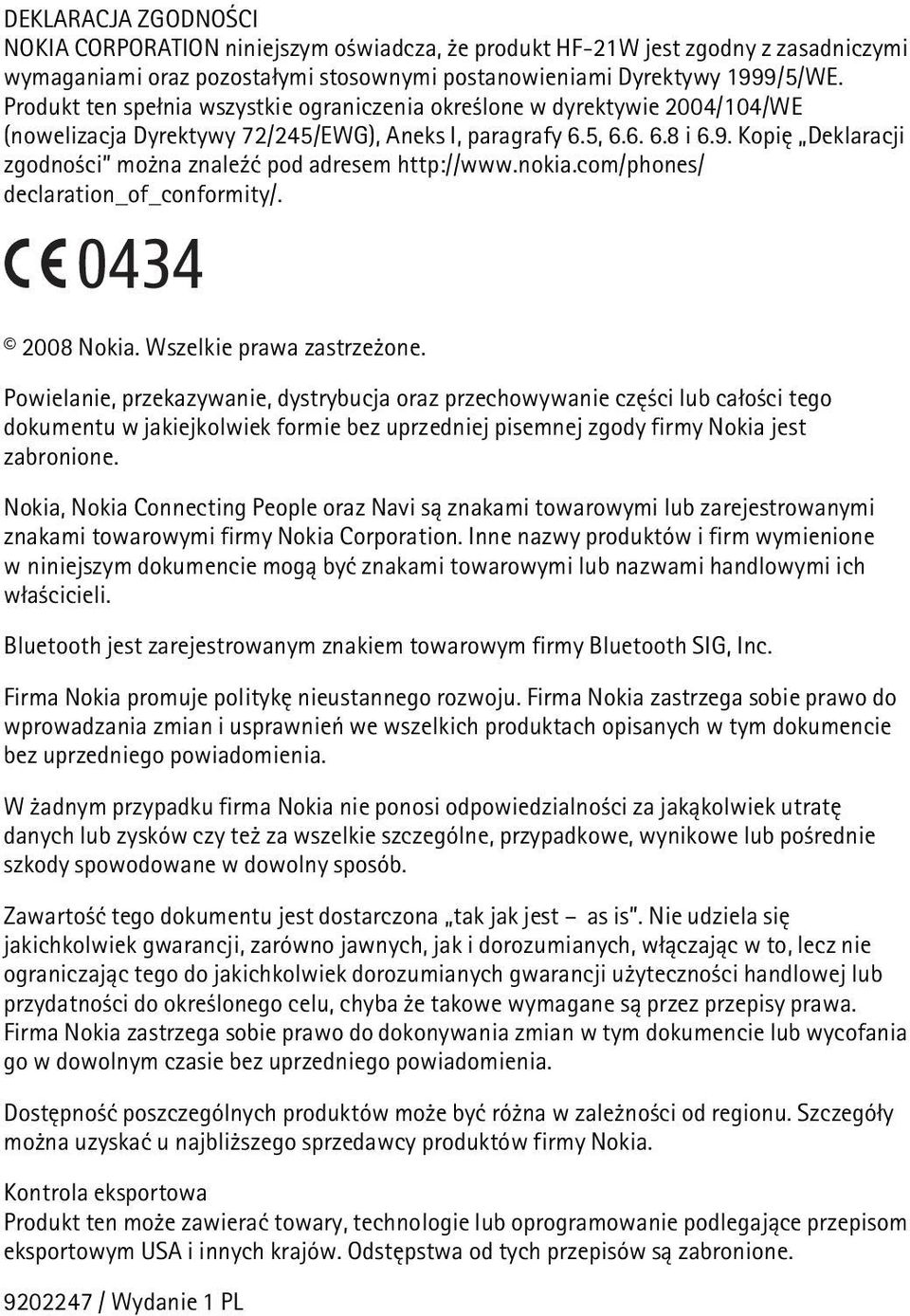

2 DEKLARACJA ZGODNO CI NOKIA CORPORATION niniejszym o wiadcza, e produkt HF-21W jest zgodny z zasadniczymi wymaganiami oraz pozosta³ymi stosownymi postanowieniami Dyrektywy 1999/5/WE. Produkt ten spe³nia wszystkie ograniczenia okre lone w dyrektywie 2004/104/WE (nowelizacja Dyrektywy 72/245/EWG), Aneks I, paragrafy 6.5, i 6.9. Kopiê Deklaracji zgodno ci mo na znale¼æ pod adresem declaration_of_conformity/ Nokia. Wszelkie prawa zastrze one. Powielanie, przekazywanie, dystrybucja oraz przechowywanie czê ci lub ca³o ci tego dokumentu w jakiejkolwiek formie bez uprzedniej pisemnej zgody firmy Nokia jest zabronione. Nokia, Nokia Connecting People oraz Navi s± znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Nokia Corporation. Inne nazwy produktów i firm wymienione w niniejszym dokumencie mog± byæ znakami towarowymi lub nazwami handlowymi ich w³a cicieli. Bluetooth jest zarejestrowanym znakiem towarowym firmy Bluetooth SIG, Inc. Firma Nokia promuje politykê nieustannego rozwoju. Firma Nokia zastrzega sobie prawo do wprowadzania zmian i usprawnieñ we wszelkich produktach opisanych w tym dokumencie bez uprzedniego powiadomienia. W adnym przypadku firma Nokia nie ponosi odpowiedzialno ci za jak±kolwiek utratê danych lub zysków czy te za wszelkie szczególne, przypadkowe, wynikowe lub po rednie szkody spowodowane w dowolny sposób. Zawarto æ tego dokumentu jest dostarczona tak jak jest as is. Nie udziela siê jakichkolwiek gwarancji, zarówno jawnych, jak i dorozumianych, w³±czaj±c w to, lecz nie ograniczaj±c tego do jakichkolwiek dorozumianych gwarancji u yteczno ci handlowej lub przydatno ci do okre lonego celu, chyba e takowe wymagane s± przez przepisy prawa. Firma Nokia zastrzega sobie prawo do dokonywania zmian w tym dokumencie lub wycofania go w dowolnym czasie bez uprzedniego powiadomienia. Dostêpno æ poszczególnych produktów mo e byæ ró na w zale no ci od regionu. Szczegó³y mo na uzyskaæ u najbli szego sprzedawcy produktów firmy Nokia. Kontrola eksportowa Produkt ten mo e zawieraæ towary, technologie lub oprogramowanie podlegaj±ce przepisom eksportowym USA i innych krajów. Odstêpstwa od tych przepisów s± zabronione / Wydanie 1 PL

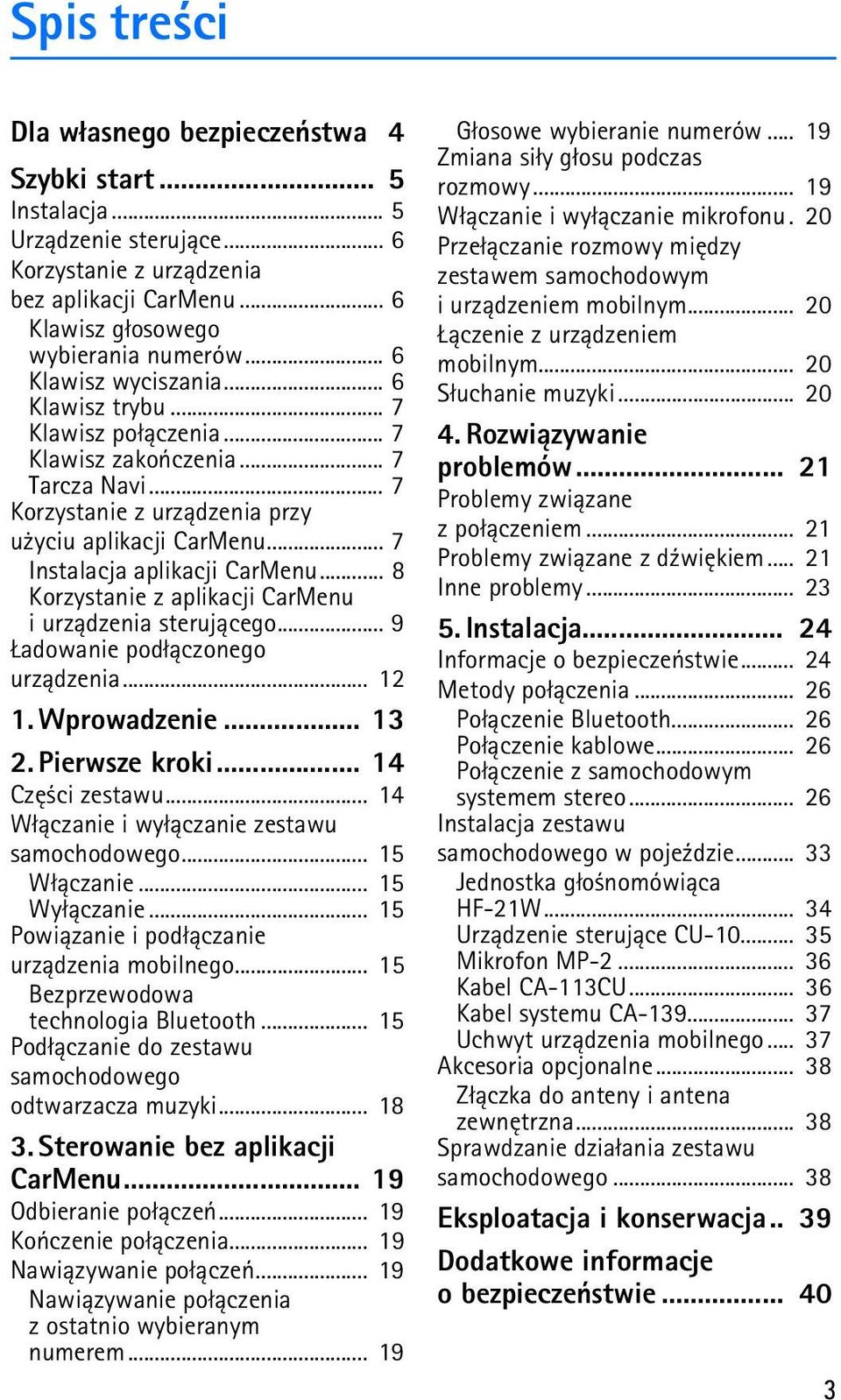

3 Spis tre ci Dla w³asnego bezpieczeñstwa 4 Szybki start... 5 Instalacja... 5 Urz±dzenie steruj±ce... 6 Korzystanie z urz±dzenia bez aplikacji CarMenu... 6 Klawisz g³osowego wybierania numerów... 6 Klawisz wyciszania... 6 Klawisz trybu... 7 Klawisz po³±czenia... 7 Klawisz zakoñczenia... 7 Tarcza Navi... 7 Korzystanie z urz±dzenia przy u yciu aplikacji CarMenu... 7 Instalacja aplikacji CarMenu... 8 Korzystanie z aplikacji CarMenu i urz±dzenia steruj±cego... 9 adowanie pod³±czonego urz±dzenia Wprowadzenie Pierwsze kroki Czê ci zestawu W³±czanie i wy³±czanie zestawu samochodowego W³±czanie Wy³±czanie Powi±zanie i pod³±czanie urz±dzenia mobilnego Bezprzewodowa technologia Bluetooth Pod³±czanie do zestawu samochodowego odtwarzacza muzyki Sterowanie bez aplikacji CarMenu Odbieranie po³±czeñ Koñczenie po³±czenia Nawi±zywanie po³±czeñ Nawi±zywanie po³±czenia z ostatnio wybieranym numerem G³osowe wybieranie numerów Zmiana si³y g³osu podczas rozmowy W³±czanie i wy³±czanie mikrofonu. 20 Prze³±czanie rozmowy miêdzy zestawem samochodowym i urz±dzeniem mobilnym ±czenie z urz±dzeniem mobilnym S³uchanie muzyki Rozwi±zywanie problemów Problemy zwi±zane z po³±czeniem Problemy zwi±zane z d¼wiêkiem Inne problemy Instalacja Informacje o bezpieczeñstwie Metody po³±czenia Po³±czenie Bluetooth Po³±czenie kablowe Po³±czenie z samochodowym systemem stereo Instalacja zestawu samochodowego w poje¼dzie Jednostka g³o nomówi±ca HF-21W Urz±dzenie steruj±ce CU Mikrofon MP Kabel CA-113CU Kabel systemu CA Uchwyt urz±dzenia mobilnego Akcesoria opcjonalne Z³±czka do anteny i antena zewnêtrzna Sprawdzanie dzia³ania zestawu samochodowego Eksploatacja i konserwacja.. 39 Dodatkowe informacje o bezpieczeñstwie

4 Dla w³asnego bezpieczeñstwa Dla w³asnego bezpieczeñstwa Zapoznaj siê uwa nie z podanymi tu w skrócie wskazówkami. Nieprzestrzeganie tych wskazówek mo e byæ niebezpieczne lub niezgodne z prawem. Wiêcej informacji znajdziesz w pe³nej wersji instrukcji obs³ugi. Urz±dzenie i jego akcesoria mog± sk³adaæ siê z drobnych czê ci. Nale y je przechowywaæ w miejscach niedostêpnych dla ma³ych dzieci. NIE RYZYKUJ Nie w³±czaj urz±dzenia w miejscach, w których zabrania siê korzystaæ z telefonów komórkowych, ani wtedy, gdy mo e to spowodowaæ zak³ócenia lub inne zagro enia. NAJWA NIEJSZE JEST BEZPIECZEÑSTWO W RUCHU DROGOWYM Stosuj siê do wszystkich lokalnie obowi±zuj±cych przepisów. Prowadz±c samochód, nie zajmuj r±k niczym innym. W trakcie jazdy miej przede wszystkim na uwadze bezpieczeñstwo na drodze. ZAK ÓCENIA Wszystkie urz±dzenia bezprzewodowe mog± byæ podatne na zak³ócenia, które z kolei mog± wp³ywaæ na jako æ po³±czeñ. WY CZ URZ DZENIE, GDY TANKUJESZ PALIWO Nie u ywaj urz±dzenia na stacjach benzynowych. Nie u ywaj go te w pobli u sk³adów paliw i chemikaliów. WY CZ URZ DZENIE W REJONIE PRZEPROWADZANIA WYBUCHÓW Przestrzegaj wszystkich ograniczeñ. Nie u ywaj urz±dzenia w rejonie odpalania ³adunków wybuchowych. PROFESJONALNY SERWIS Instalowaæ i naprawiaæ ten produkt mo e wy³±cznie wykwalifikowany personel. AKCESORIA U ywaj jedynie akcesoriów zatwierdzonych do u ytku. Nie pod³±czaj niekompatybilnych produktów. POD CZANIE INNYCH URZ DZEÑ Zanim pod³±czysz dodatkowe urz±dzenie, zapoznaj siê z instrukcj± jego obs³ugi i przepisami bezpieczeñstwa. Nie pod³±czaj niekompatybilnych produktów. 4

5 Szybki start Szybki start Dziêkujemy za wybór zestawu samochodowego Nokia CK-300. Produkt ten umo liwia nawi±zywanie i odbieranie po³±czeñ bez u ycia r±k oraz s³uchanie w radiu samochodowym muzyki z urz±dzenia mobilnego. W tym rozdziale opisano krótko podstawowe funkcje zestawu samochodowego. Wiêcej szczegó³ów zamieszczono na dalszych stronach niniejszej instrukcji. Instalacja 1. Zestaw samochodowy mo e zainstalowaæ tylko wykwalifikowany specjalista, u ywaj±c oryginalnych czê ci dostarczonych w pakiecie sprzeda nym. Szczegó³owe instrukcje znajdziesz w rozdziale Instalacja, str Aby sterowaæ zestawem samochodowym przy u yciu interfejsu u ytkownika zoptymalizowanego pod k±tem korzystania w samochodzie, pobierz aplikacjê CarMenu ze strony produktu znajduj±cej siê pod adresem lub z lokalnej witryny firmy Nokia, a nastêpnie zainstaluj j± w kompatybilnym urz±dzeniu mobilnym. 3. Kompatybilne urz±dzenie mobilne pod³±cz do zestawu samochodowego, korzystaj±c z bezprzewodowej technologii Bluetooth. Szczegó³owe instrukcje znajdziesz w rozdziale Powi±zanie i pod³±czanie urz±dzenia mobilnego, str

6 Szybki start Urz±dzenie steruj±ce 1. Klawisz g³osowego wybierania numerów 2. Klawisz wyciszania 3. Klawisz trybu 4. Klawisz po³±czenia 5. Klawisz zakoñczenia 6. Tarcza Navi TM Korzystanie z urz±dzenia bez aplikacji CarMenu Zestawem samochodowym mo na sterowaæ zarówno za pomoc± aplikacji CarMenu jak i bez jej u ycia. W tej czê ci opisano korzystanie z urz±dzenia steruj±cego, gdy w urz±dzeniu mobilnym nie zainstalowano aplikacji CarMenu. Klawisz g³osowego wybierania numerów Naci nij i przytrzymaj klawisz g³osowego wybierania numerów, gdy adne po³±czenie nie jest aktywne, aby w kompatybilnym urz±dzeniu mobilnym uaktywniæ funkcjê g³osowego wybierania numerów. Klawisz wyciszania Naci nij klawisz wyciszania, aby prze³±czyæ rozmowê z zestawu samochodowego na urz±dzenie mobilne lub odwrotnie. Aby podczas rozmowy telefonicznej wy³±czyæ lub w³±czyæ mikrofon, naci nij i przytrzymaj klawisz wyciszania. 6

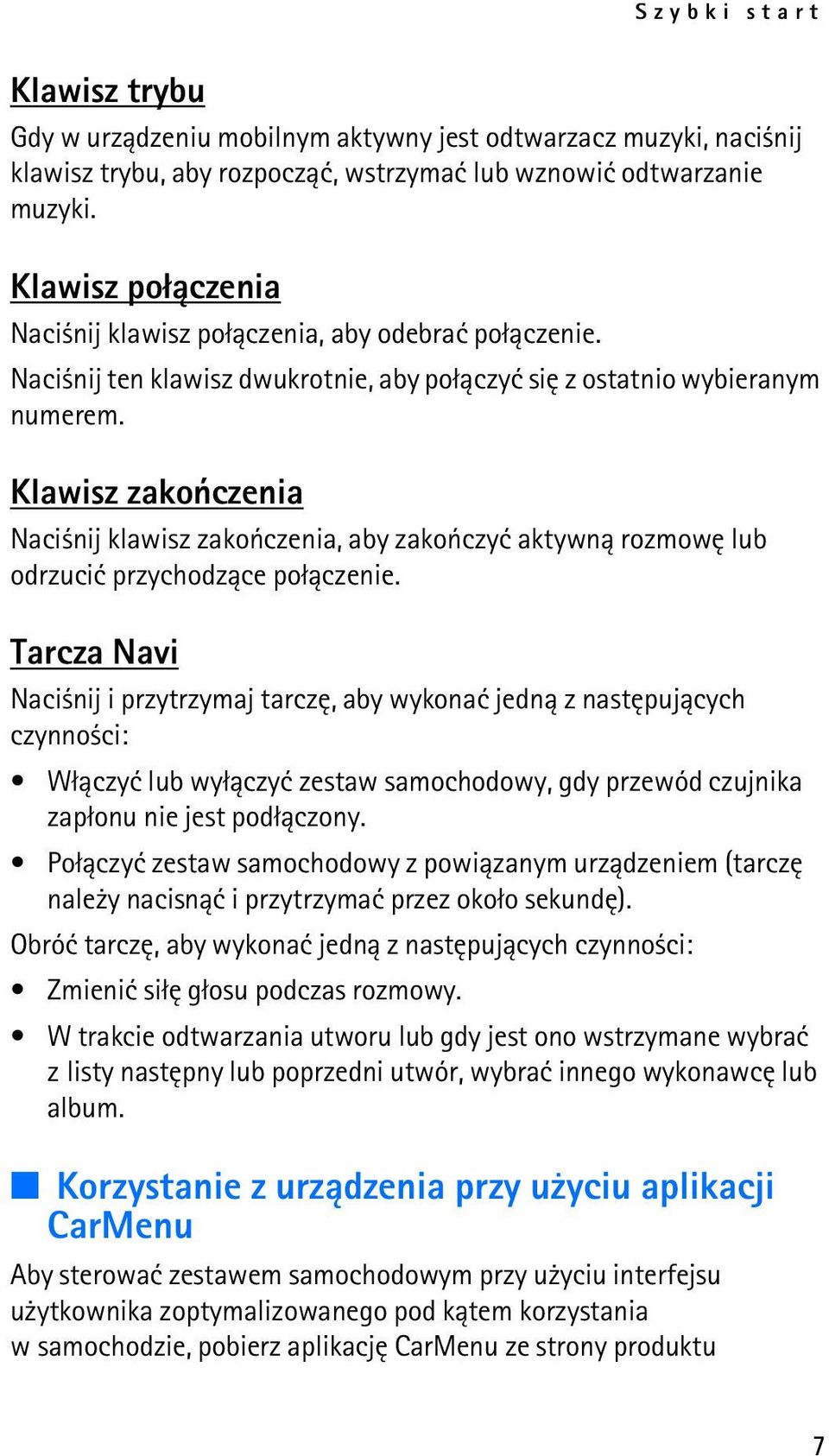

7 Szybki start Klawisz trybu Gdy w urz±dzeniu mobilnym aktywny jest odtwarzacz muzyki, naci nij klawisz trybu, aby rozpocz±æ, wstrzymaæ lub wznowiæ odtwarzanie muzyki. Klawisz po³±czenia Naci nij klawisz po³±czenia, aby odebraæ po³±czenie. Naci nij ten klawisz dwukrotnie, aby po³±czyæ siê z ostatnio wybieranym numerem. Klawisz zakoñczenia Naci nij klawisz zakoñczenia, aby zakoñczyæ aktywn± rozmowê lub odrzuciæ przychodz±ce po³±czenie. Tarcza Navi Naci nij i przytrzymaj tarczê, aby wykonaæ jedn± z nastêpuj±cych czynno ci: W³±czyæ lub wy³±czyæ zestaw samochodowy, gdy przewód czujnika zap³onu nie jest pod³±czony. Po³±czyæ zestaw samochodowy z powi±zanym urz±dzeniem (tarczê nale y nacisn±æ i przytrzymaæ przez oko³o sekundê). Obróæ tarczê, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Zmieniæ si³ê g³osu podczas rozmowy. W trakcie odtwarzania utworu lub gdy jest ono wstrzymane wybraæ z listy nastêpny lub poprzedni utwór, wybraæ innego wykonawcê lub album. Korzystanie z urz±dzenia przy u yciu aplikacji CarMenu Aby sterowaæ zestawem samochodowym przy u yciu interfejsu u ytkownika zoptymalizowanego pod k±tem korzystania w samochodzie, pobierz aplikacjê CarMenu ze strony produktu 7

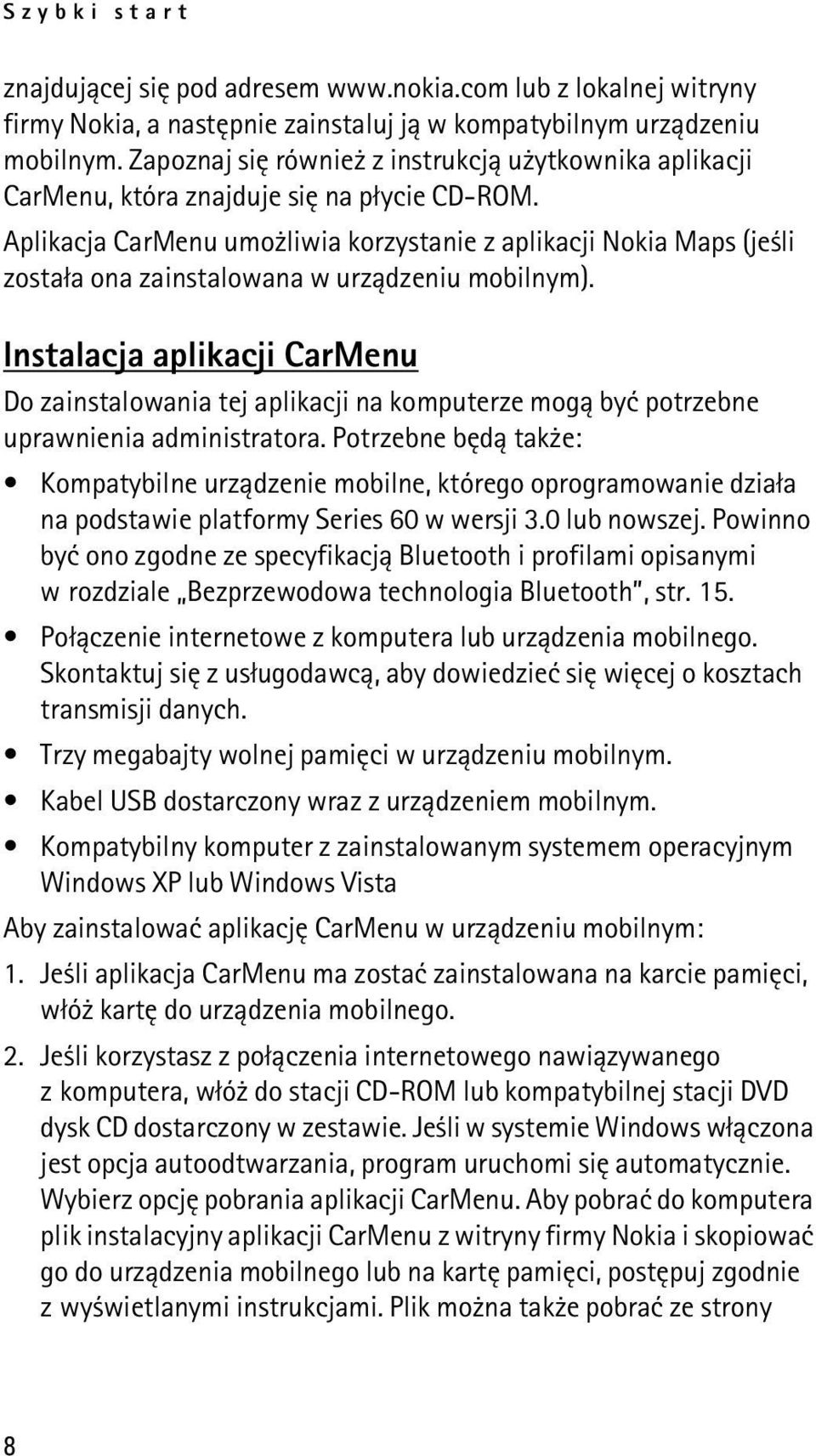

8 Szybki start znajduj±cej siê pod adresem lub z lokalnej witryny firmy Nokia, a nastêpnie zainstaluj j± w kompatybilnym urz±dzeniu mobilnym. Zapoznaj siê równie z instrukcj± u ytkownika aplikacji CarMenu, która znajduje siê na p³ycie CD-ROM. Aplikacja CarMenu umo liwia korzystanie z aplikacji Nokia Maps (je li zosta³a ona zainstalowana w urz±dzeniu mobilnym). Instalacja aplikacji CarMenu Do zainstalowania tej aplikacji na komputerze mog± byæ potrzebne uprawnienia administratora. Potrzebne bêd± tak e: Kompatybilne urz±dzenie mobilne, którego oprogramowanie dzia³a na podstawie platformy Series 60 w wersji 3.0 lub nowszej. Powinno byæ ono zgodne ze specyfikacj± Bluetooth i profilami opisanymi w rozdziale Bezprzewodowa technologia Bluetooth, str. 15. Po³±czenie internetowe z komputera lub urz±dzenia mobilnego. Skontaktuj siê z us³ugodawc±, aby dowiedzieæ siê wiêcej o kosztach transmisji danych. Trzy megabajty wolnej pamiêci w urz±dzeniu mobilnym. Kabel USB dostarczony wraz z urz±dzeniem mobilnym. Kompatybilny komputer z zainstalowanym systemem operacyjnym Windows XP lub Windows Vista Aby zainstalowaæ aplikacjê CarMenu w urz±dzeniu mobilnym: 1. Je li aplikacja CarMenu ma zostaæ zainstalowana na karcie pamiêci, w³ó kartê do urz±dzenia mobilnego. 2. Je li korzystasz z po³±czenia internetowego nawi±zywanego z komputera, w³ó do stacji CD-ROM lub kompatybilnej stacji DVD dysk CD dostarczony w zestawie. Je li w systemie Windows w³±czona jest opcja autoodtwarzania, program uruchomi siê automatycznie. Wybierz opcjê pobrania aplikacji CarMenu. Aby pobraæ do komputera plik instalacyjny aplikacji CarMenu z witryny firmy Nokia i skopiowaæ go do urz±dzenia mobilnego lub na kartê pamiêci, postêpuj zgodnie z wy wietlanymi instrukcjami. Plik mo na tak e pobraæ ze strony 8

9 Szybki start produktu w witrynie lub z lokalnej witryny firmy Nokia. Je li do po³±czenia z internetem u ywasz przegl±darki urz±dzenia mobilnego, plik instalacyjny aplikacji CarMenu ze strony produktu w witrynie lub z lokalnej witryny firmy Nokia pobierz bezpo rednio do pamiêci urz±dzenia lub na kartê pamiêci. 3. Uruchom instalacjê (opis znajdziesz w instrukcji obs³ugi urz±dzenia mobilnego) i postêpuj zgodnie ze wskazówkami wy wietlanymi w programie instalacyjnym. 4. Aby uruchomiæ aplikacjê CarMenu, w³±cz zestaw samochodowy. Korzystanie z aplikacji CarMenu i urz±dzenia steruj±cego Klawisz g³osowego wybierania numerów Naci nij i przytrzymaj klawisz g³osowego wybierania numerów, gdy adne po³±czenie nie jest aktywne, aby w kompatybilnym urz±dzeniu mobilnym uaktywniæ funkcjê g³osowego wybierania numerów. W aplikacji Nokia Maps naci niêcie klawisza g³osowego wybierania numerów wywo³uje tê sam± funkcjê, co naci niêcie w urz±dzeniu mobilnym klawisza 4. Je li aktywna bêdzie funkcja nawigacji, powtórzona zostanie ostatnia instrukcja g³osowa. Klawisz wyciszania Naci nij klawisz wyciszania, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Prze³±czyæ rozmowê z zestawu samochodowego na urz±dzenie mobilne lub odwrotnie. Wyciszyæ zestaw samochodowy, gdy adne po³±czenie nie jest aktywne. Aby podczas rozmowy telefonicznej wy³±czyæ lub w³±czyæ mikrofon, naci nij i przytrzymaj klawisz wyciszania. 9

10 Szybki start Klawisz trybu Naci nij klawisz trybu, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Prze³±czaæ siê miêdzy trybami telefonu, odtwarzacza muzyki i aplikacj± Nokia Maps (je li jest uruchomiona). Wróciæ do ekranu g³ównego bie ±cego trybu. Naci nij i przytrzymaj klawisz trybu, aby wróciæ z dowolnego trybu do g³ównego ekranu trybu telefonu. Klawisz po³±czenia W trybie telefonu naci nij klawisz po³±czenia, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Odebraæ po³±czenie. Prze³±czaæ siê miêdzy po³±czeniami aktywnym i zawieszonym. Wy wietliæ na ekranie g³ównym listê ostatnio wybieranych numerów. Aby z ekranu g³ównego trybu telefonu ponownie po³±czyæ siê z ostatnio wybieranym numerem, naci nij dwukrotnie klawisz po³±czenia. W trybie odtwarzacza muzyki naci nij klawisz po³±czenia, aby wykonaæ jedn± z poni szych czynno ci: Odtworzyæ utwór widoczny na wy wietlaczu urz±dzenia mobilnego lub wstrzymaæ b±d¼ wznowiæ odtwarzanie. Odtworzyæ wszystkie utwory z wybranej listy, utwory wybranego wykonawcy lub utwory z wybranego albumu (zaczynaj±c od pierwszego utworu). W aplikacji Nokia Maps naci niêcie klawisza po³±czenia wywo³uje tê sam± funkcjê, co naci niêcie w urz±dzeniu mobilnym lewego klawisza wyboru. Klawisz zakoñczenia Naci nij klawisz zakoñczenia, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Zakoñczyæ aktywne po³±czenie lub odrzuciæ po³±czenie przychodz±ce. 10

11 Szybki start Usun±æ z ekranu notatkê kalendarza. Wróciæ do poprzedniego ekranu lub na poprzedni poziom menu. Usun±æ pojedynczy znak z wprowadzanego numeru lub tekstu. Zatrzymaæ odtwarzanie utworu wy wietlanego na ekranie g³ównym odtwarzacza muzyki. W aplikacji Nokia Maps wywo³aæ tê sam± funkcjê, która jest uruchamiana w urz±dzeniu mobilnym po naci niêciu prawego klawisza wyboru. Naci niêcie i przytrzymanie klawisza zakoñczenia umo liwia powrót do ekranu g³ównego bie ±cego trybu. Tarcza Navi Naci nij tarczê, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Odebraæ przychodz±ce po³±czenie. Uruchomiæ funkcjê pokazan± u do³u ekranu, wybraæ jak± pozycjê (na przyk³ad funkcjê menu) lub usun±æ z ekranu notatkê kalendarza. W aplikacji Nokia Maps wywo³aæ tê sam± funkcjê, która jest uruchamiana w urz±dzeniu mobilnym po naci niêciu rodkowego klawisza wyboru lub rodka klawisza przewijania. Naci nij i przytrzymaj tarczê, aby wykonaæ jedn± z nastêpuj±cych czynno ci: W³±czyæ lub wy³±czyæ zestaw samochodowy, gdy przewód czujnika zap³onu nie jest pod³±czony. Po³±czyæ zestaw samochodowy z powi±zanym urz±dzeniem (tarczê nale y nacisn±æ i przytrzymaæ przez oko³o sekundê). Obróæ tarczê, aby wykonaæ jedn± z nastêpuj±cych czynno ci: Przewin±æ do pozycji (na przyk³ad funkcji menu) lub przewin±æ listê. Zmieniæ si³ê g³osu podczas rozmowy. W trakcie odtwarzania utworu lub gdy jest ono wstrzymane w trybie odtwarzacza muzyki wybraæ z listy nastêpny lub poprzedni utwór, wybraæ innego wykonawcê lub album. 11

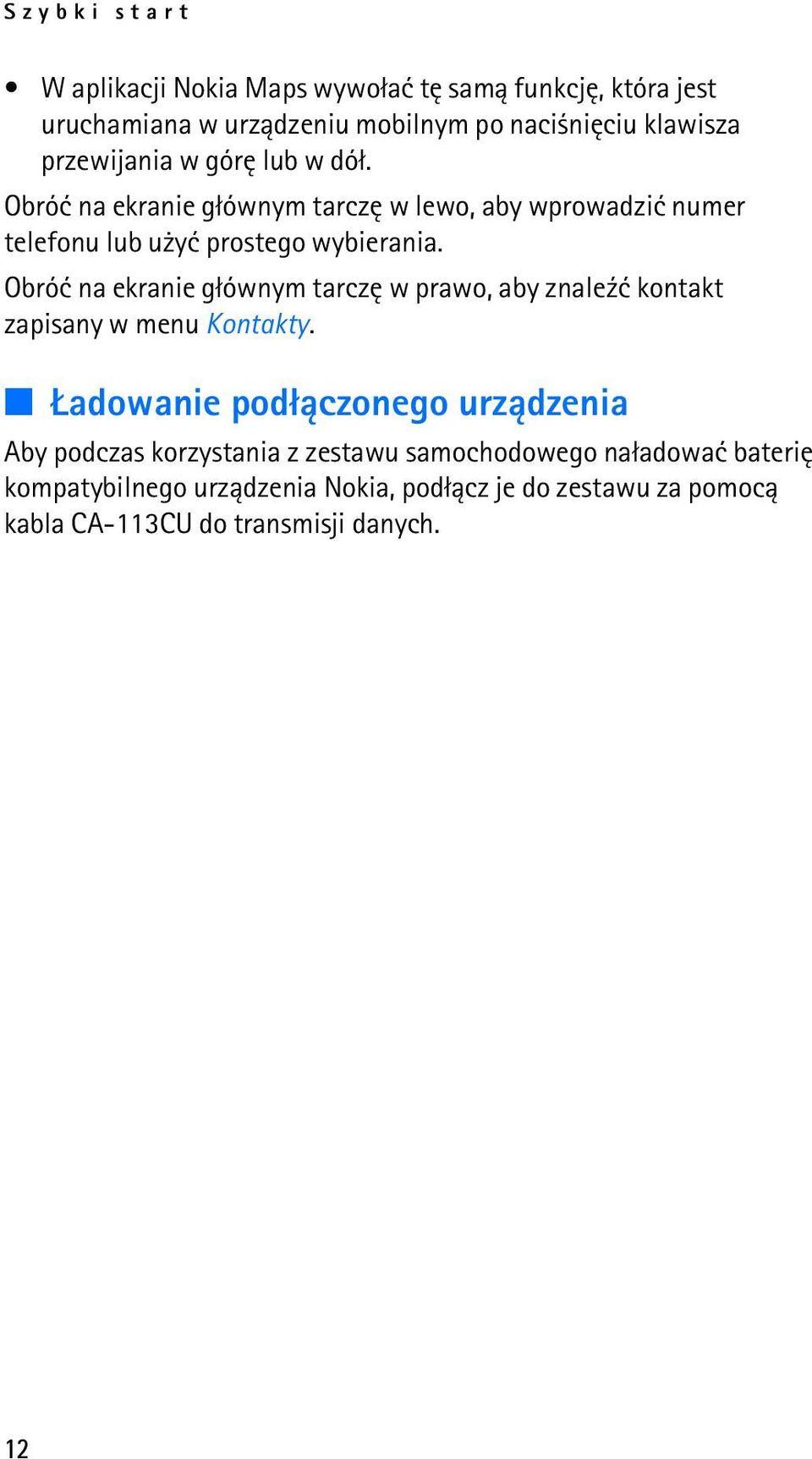

12 Szybki start W aplikacji Nokia Maps wywo³aæ tê sam± funkcjê, która jest uruchamiana w urz±dzeniu mobilnym po naci niêciu klawisza przewijania w górê lub w dó³. Obróæ na ekranie g³ównym tarczê w lewo, aby wprowadziæ numer telefonu lub u yæ prostego wybierania. Obróæ na ekranie g³ównym tarczê w prawo, aby znale¼æ kontakt zapisany w menu Kontakty. adowanie pod³±czonego urz±dzenia Aby podczas korzystania z zestawu samochodowego na³adowaæ bateriê kompatybilnego urz±dzenia Nokia, pod³±cz je do zestawu za pomoc± kabla CA-113CU do transmisji danych. 12

13 Wprowadzenie 1. Wprowadzenie Zestaw samochodowy Nokia CK-300 umo liwia nawi±zywanie i odbieranie po³±czeñ bez u ycia r±k oraz s³uchanie w radiu samochodowym muzyki z urz±dzenia mobilnego. Mo na nim sterowaæ za pomoc± zewnêtrznego urz±dzenia steruj±cego. Je li posiadasz urz±dzenie mobilne, którego oprogramowanie dzia³a na podstawie platformy Series 60 w wersji 3.0 lub nowszej, mo esz w nim zainstalowaæ aplikacjê CarMenu. Aplikacja ta umo liwia szybki dostêp do wszystkich kontaktów i utworów muzycznych zapisanych w kompatybilnym urz±dzeniu mobilnym. Mo na z niej równie korzystaæ podczas u ywania aplikacji Nokia Maps (je li zosta³a ona zainstalowana w urz±dzeniu mobilnym). Przeczytaj uwa nie niniejsz± instrukcjê. Zapoznaj siê równie z instrukcj± obs³ugi urz±dzenia mobilnego, w której omówione s± wa ne zagadnienia zwi±zane z bezpieczeñstwem u ytkowania i konserwacji. Zajrzyj te do instrukcji obs³ugi aplikacji CarMenu i Nokia Maps. Je li z zestawem samochodowym u ywasz oddzielnego odtwarzacza muzyki, przeczytaj równie instrukcjê obs³ugi tego odtwarzacza. W witrynie lub w lokalnej witrynie firmy Nokia znajdziesz najnowsz± wersjê niniejszej instrukcji, dodatkowe informacje, pliki do pobrania i us³ugi zwi±zane z posiadanym produktem firmy Nokia. Niektóre urz±dzenia mobilne mogê nie udostêpniaæ wszystkich funkcji tutaj opisanych. Wszystkie akcesoria przechowuj w miejscach niedostêpnych dla ma³ych dzieci. 13

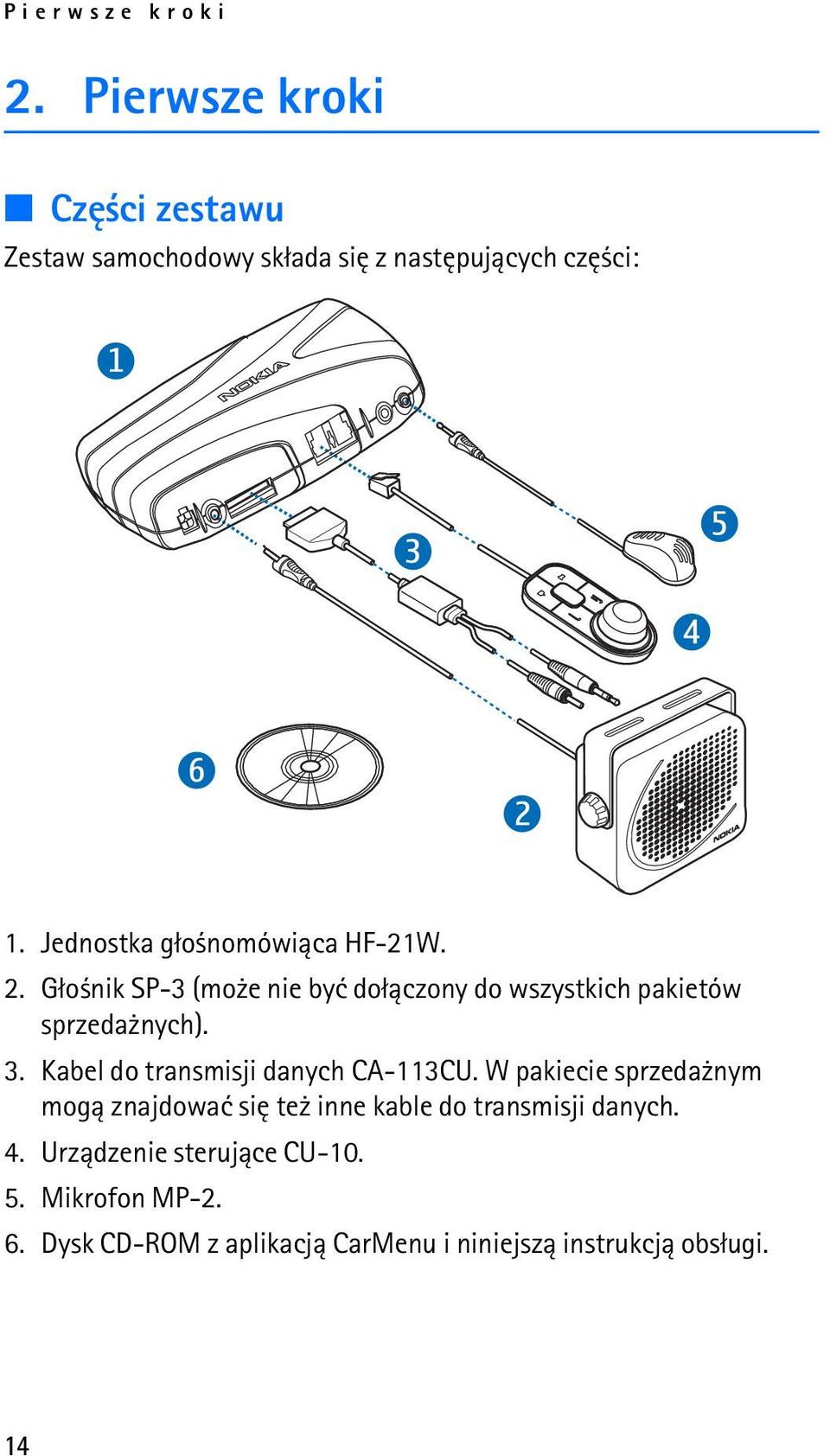

14 Pierwsze kroki 2. Pierwsze kroki Czê ci zestawu Zestaw samochodowy sk³ada siê z nastêpuj±cych czê ci: 1. Jednostka g³o nomówi±ca HF-21W. 2. G³o nik SP-3 (mo e nie byæ do³±czony do wszystkich pakietów sprzeda nych). 3. Kabel do transmisji danych CA-113CU. W pakiecie sprzeda nym mog± znajdowaæ siê te inne kable do transmisji danych. 4. Urz±dzenie steruj±ce CU Mikrofon MP Dysk CD-ROM z aplikacj± CarMenu i niniejsz± instrukcj± obs³ugi. 14

15 Pierwsze kroki W³±czanie i wy³±czanie zestawu samochodowego W przypadku w±tpliwo ci, czy przewód czujnika zap³onu zosta³ pod³±czony, nale y skontaktowaæ siê ze specjalist±, który zainstalowa³ zestaw samochodowy. W³±czanie Je li przewód czujnika zap³onu zosta³ pod³±czony, w³±cz zap³on silnika. W³±czenie zestawu spowoduje uruchomienie zainstalowanej w urz±dzeniu mobilnym aplikacji CarMenu oraz w³±czenie wska¼nika na urz±dzeniu steruj±cym. Je li przewód czujnika zap³onu nie zosta³ pod³±czony, naci nij i przytrzymaj tarczê Navi. Wy³±czanie Je li przewód czujnika zap³onu zosta³ pod³±czony, wy³±cz zap³on silnika. Je li wy³±czysz zap³on podczas rozmowy, zestaw samochodowy wy³±czy siê dopiero po jej zakoñczeniu lub po od³±czeniu urz±dzenia mobilnego od zestawu. Je li przewód czujnika zap³onu nie zosta³ pod³±czony, naci nij i przytrzymaj tarczê Navi, a zga nie wska¼nik na urz±dzeniu steruj±cym. Po wy³±czeniu zap³onu nie zostawiaj urz±dzenia mobilnego pod³±czonego do zestawu samochodowego, aby zapobiec przypadkowemu roz³adowaniu akumulatora samochodu. Powi±zanie i pod³±czanie urz±dzenia mobilnego Zestaw samochodowy mo esz po³±czyæ bezprzewodowo z kompatybilnym urz±dzeniem mobilnym za pomoc± technologii Bluetooth. Bezprzewodowa technologia Bluetooth Bezprzewodowa technologia Bluetooth umo liwia ³±czenie kompatybilnych urz±dzeñ bez u ycia kabli. Urz±dzenia po³±czone przez 15

16 Pierwsze kroki Bluetooth nie musz± siê wzajemnie widzieæ, ale odleg³o æ miêdzy nimi nie mo e byæ wiêksza ni 10 metrów. ciany lub znajduj±ce siê w pobli u urz±dzenia elektroniczne mog± zak³ócaæ po³±czenie Bluetooth. Zestaw samochodowy jest zgodny ze specyfikacj± Bluetooth 1.2 i obs³uguje nastêpuj±ce profile: Handsfree 1.5, Advanced Audio Distribution (A2DP) 1.0 oraz Audio/Video Remote Control (AVRCP) 1.0. Informacje o kompatybilno ci tego zestawu z innymi urz±dzeniami uzyskasz od ich producentów. Korzystanie z technologii Bluetooth mo e byæ w niektórych miejscach zabronione. Skonsultuj siê w tej sprawie z lokalnymi w³adzami lub z us³ugodawc±. Ustanawianie po³±czenia z urz±dzeniem mobilnym Bezprzewodowe po³±czenie Bluetooth mo na nawi±zaæ z kompatybilnym urz±dzeniem mobilnym wyposa onym w modu³ Bluetooth. Po³±czone z zestawem samochodowym urz±dzenie mobilne mo na umie ciæ na przyk³ad w kieszeni lub torbie. Aby podczas korzystania z zestawu samochodowego na³adowaæ bateriê kompatybilnego urz±dzenia Nokia, pod³±cz je do zestawu za pomoc± dostarczonego kabla do transmisji danych. Aby powi±zaæ urz±dzenie z zestawem samochodowym, wykonaj nastêpuj±ce czynno ci: 1. W³±cz urz±dzenie i zestaw samochodowy (patrz str. 15). 2. Uaktywnij funkcjê Bluetooth w urz±dzeniu i ustaw je na wyszukiwanie urz±dzeñ Bluetooth. Wskazówki znajdziesz w instrukcji obs³ugi urz±dzenia. 3. Z listy znalezionych urz±dzeñ wybierz zestaw samochodowy. 4. Wprowad¼ has³o Bluetooth 0000, aby powi±zaæ i po³±czyæ zestaw samochodowy z urz±dzeniem. W niektórych urz±dzeniach po³±czenie mo na ustanowiæ dopiero po powi±zaniu. Szczegó³y znajdziesz w instrukcji obs³ugi urz±dzenia. Powi±zanie zestawu samochodowego z urz±dzeniem wykonuje siê tylko raz. Po udanym powi±zaniu zestaw samochodowy wyemituje wysoki d¼wiêk. Zestaw ten pojawi siê równie w menu wszystkich aktualnie 16

17 Pierwsze kroki powi±zanych urz±dzeñ Bluetooth. Je li nie uda siê powi±zaæ urz±dzeñ, zestaw wyemituje niski d¼wiêk. Ponów wtedy próbê powi±zania, dok³adnie stosuj±c siê do instrukcji. Zestaw samochodowy mo e byæ powi±zany nawet z o mioma urz±dzeniami, ale w danym momencie po³±czony mo e byæ tylko z jednym urz±dzeniem. Po³±czenie zestawu samochodowym z powi±zanym urz±dzeniem mo na nawi±zaæ tylko wówczas, gdy urz±dzenie jest w³±czone, a jego modu³ Bluetooth aktywny. Rêczne ³±czenie zestawu samochodowego Zestaw samochodowy mo na ustawiæ na wyszukiwanie powi±zanych z nim urz±dzeñ, gdy jest w³±czony i adne urz±dzenie nie jest z nim po³±czone. Aby rozpocz±æ wyszukiwanie, naci nij i przytrzymaj przez sekundê tarczê Navi. Podczas wyszukiwania pulsuje wska¼nik urz±dzenia steruj±cego. Najpierw zostanie podjêta próba nawi±zania po³±czenia z ostatnio u ywanym urz±dzeniem. Je li próba ta nie powiedzie siê, zostan± podjête kolejne próby nawi±zania po³±czenia z innymi ostatnio powi±zanymi urz±dzeniami Bluetooth. Po po³±czeniu z urz±dzeniem zestaw samochodowy wyemituje krótki d¼wiêk. Automatyczne ³±czenie zestawu samochodowego Powi±zane urz±dzenie mo esz ustawiæ na automatyczne ³±czenie siê z w³±czonym zestawem samochodowym. W powi±zanych urz±dzeniach Nokia zmieñ w tym celu ustawienia w menu Bluetooth. Przez 45 sekund po w³±czeniu zestaw bêdzie próbowa³ nawi±zaæ po³±czenie Bluetooth z ostatnio u ywanym urz±dzeniem. Je li próba ta nie powiedzie siê, zostan± podjête kolejne próby nawi±zania po³±czenia z innymi ostatnio powi±zanymi urz±dzeniami Bluetooth. Od³±czanie zestawu samochodowego Aby od³±czyæ urz±dzenie od zestawu samochodowego, w menu Bluetooth urz±dzenia zakoñcz po³±czenie z zestawem lub wy³±cz zestaw. 17

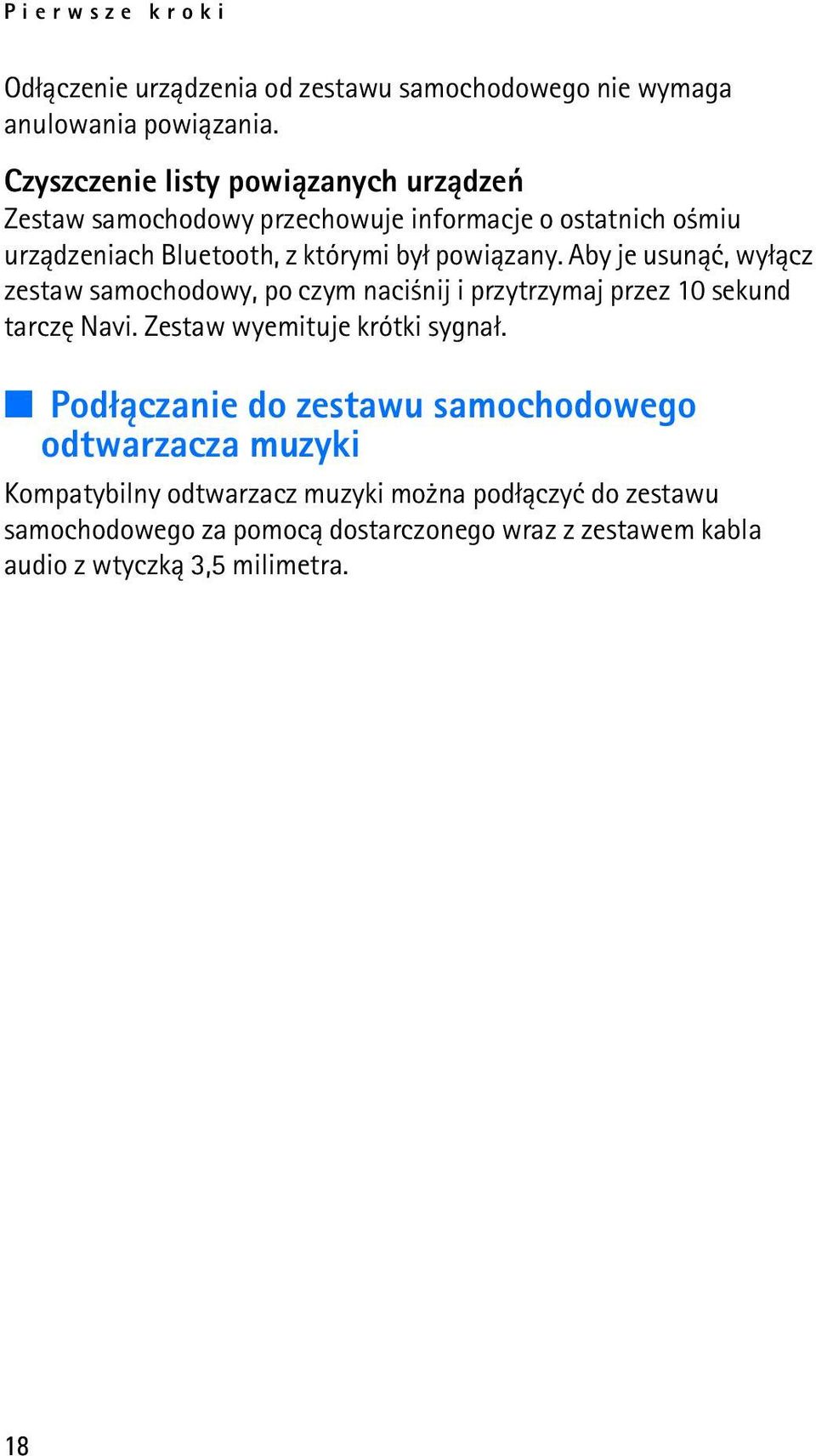

18 Pierwsze kroki Od³±czenie urz±dzenia od zestawu samochodowego nie wymaga anulowania powi±zania. Czyszczenie listy powi±zanych urz±dzeñ Zestaw samochodowy przechowuje informacje o ostatnich o miu urz±dzeniach Bluetooth, z którymi by³ powi±zany. Aby je usun±æ, wy³±cz zestaw samochodowy, po czym naci nij i przytrzymaj przez 10 sekund tarczê Navi. Zestaw wyemituje krótki sygna³. Pod³±czanie do zestawu samochodowego odtwarzacza muzyki Kompatybilny odtwarzacz muzyki mo na pod³±czyæ do zestawu samochodowego za pomoc± dostarczonego wraz z zestawem kabla audio z wtyczk± 3,5 milimetra. 18

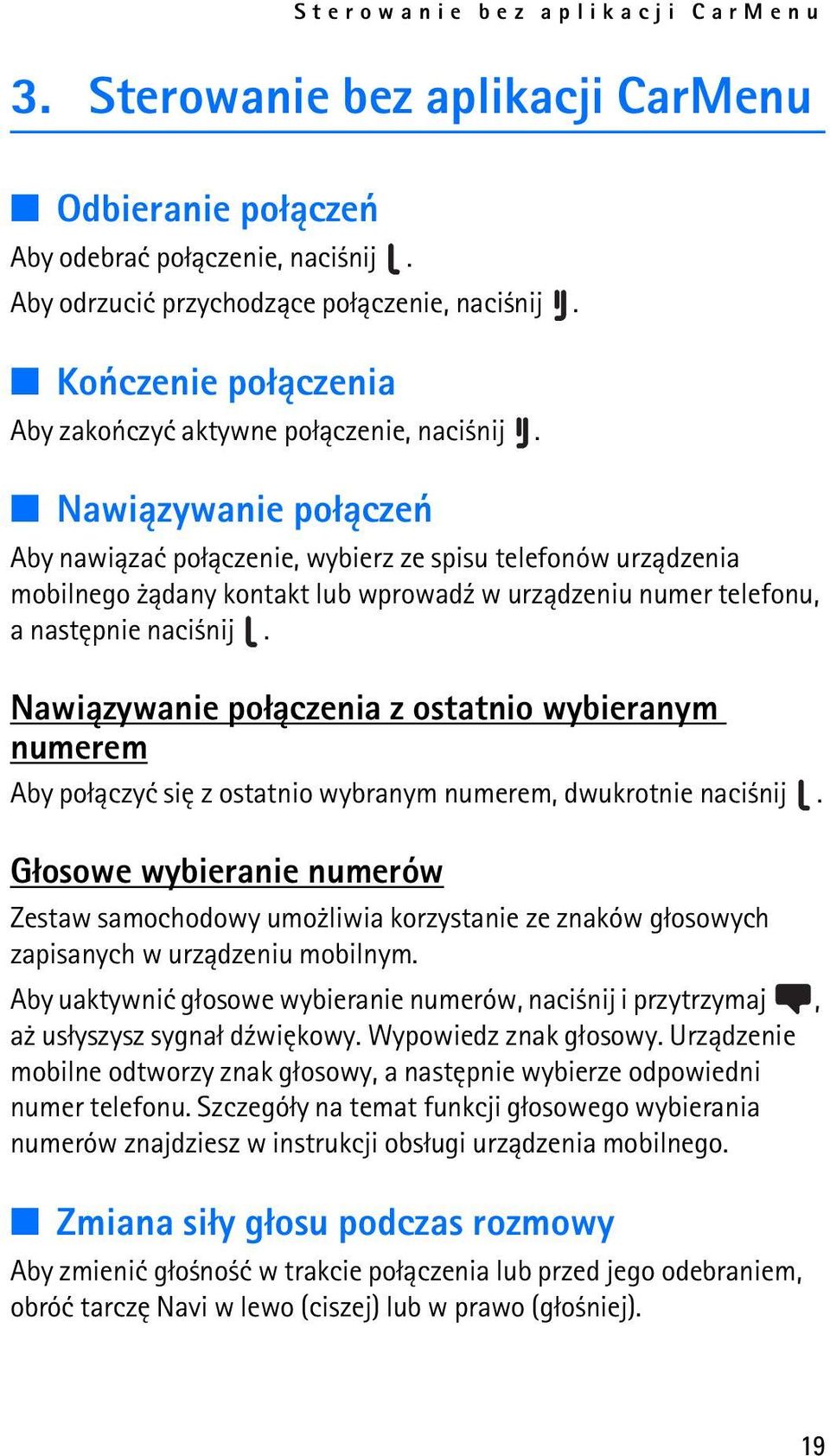

19 Sterowanie bez aplikacji CarMenu 3. Sterowanie bez aplikacji CarMenu Odbieranie po³±czeñ Aby odebraæ po³±czenie, naci nij. Aby odrzuciæ przychodz±ce po³±czenie, naci nij. Koñczenie po³±czenia Aby zakoñczyæ aktywne po³±czenie, naci nij. Nawi±zywanie po³±czeñ Aby nawi±zaæ po³±czenie, wybierz ze spisu telefonów urz±dzenia mobilnego ±dany kontakt lub wprowad¼ w urz±dzeniu numer telefonu, a nastêpnie naci nij. Nawi±zywanie po³±czenia z ostatnio wybieranym numerem Aby po³±czyæ siê z ostatnio wybranym numerem, dwukrotnie naci nij. G³osowe wybieranie numerów Zestaw samochodowy umo liwia korzystanie ze znaków g³osowych zapisanych w urz±dzeniu mobilnym. Aby uaktywniæ g³osowe wybieranie numerów, naci nij i przytrzymaj, a us³yszysz sygna³ d¼wiêkowy. Wypowiedz znak g³osowy. Urz±dzenie mobilne odtworzy znak g³osowy, a nastêpnie wybierze odpowiedni numer telefonu. Szczegó³y na temat funkcji g³osowego wybierania numerów znajdziesz w instrukcji obs³ugi urz±dzenia mobilnego. Zmiana si³y g³osu podczas rozmowy Aby zmieniæ g³o no æ w trakcie po³±czenia lub przed jego odebraniem, obróæ tarczê Navi w lewo (ciszej) lub w prawo (g³o niej). 19

20 Sterowanie bez aplikacji CarMenu W³±czanie i wy³±czanie mikrofonu Aby wy³±czyæ lub w³±czyæ mikrofon w trakcie rozmowy, naci nij iprzytrzymaj. Prze³±czanie rozmowy miêdzy zestawem samochodowym i urz±dzeniem mobilnym Aby prze³±czyæ rozmowê z zestawu samochodowego na kompatybilne urz±dzenie mobilne lub odwrotnie, naci nij. ±czenie z urz±dzeniem mobilnym Aby po³±czyæ zestaw samochodowy z powi±zanym urz±dzeniem, naci nij i przytrzymaj tarczê przez oko³o sekundê. S³uchanie muzyki Aby rozpocz±æ, wstrzymaæ lub wznowiæ odtwarzanie muzyki, naci nij klawisz trybu (w urz±dzeniu mobilnym aktywny musi byæ odtwarzacz muzyki). Aby w trakcie odtwarzania utworu lub gdy jest ono wstrzymane wybraæ z listy nastêpny lub poprzedni utwór, wybraæ innego wykonawcê lub album, obróæ tarczê Navi. 20

21 Rozwi±zywanie problemów 4. Rozwi±zywanie problemów Problemy zwi±zane z po³±czeniem Nie mogê po³±czyæ przez Bluetooth zestawu samochodowego i urz±dzenia mobilnego. Sprawd¼, czy zestaw samochodowy jest w³±czony i powi±zany z urz±dzeniem. Sprawd¼, czy w urz±dzeniu jest w³±czona funkcja Bluetooth. Po w³±czeniu zap³onu lub zestawu samochodowego po³±czenie Bluetooth z powi±zanym urz±dzeniem nie zostaje nawi±zane. Sprawd¼, czy w urz±dzeniu jest w³±czona funkcja Bluetooth. Sprawd¼, czy urz±dzenie jest ustawione na automatycznie ³±czenie siê z zestawem, gdy jest on w³±czony. Moje radio samochodowe nie ma wej cia stereo ani wej cia dodatkowego. Skonsultuj siê ze specjalist± instaluj±cym zestaw samochodowy w kwestii u ycia adaptera umo liwiaj±cego pod³±czenie wyj cia stereo zestawu do innego wej cia w radiu samochodowym, na przyk³ad do z³±cza zmieniarki dysków CD. Nie mogê powi±zaæ kompatybilnego odtwarzacza muzyki z zestawem samochodowym. Sprawd¼, czy has³o Bluetooth odtwarzacza muzyki jest ustawione na Je li tak nie jest, zmieñ to has³o na 0000 zgodnie z instrukcj± obs³ugi odtwarzacza muzyki. Problemy zwi±zane z d¼wiêkiem Rozmówca nie s³yszy mojego g³osu. Sprawd¼, czy mikrofon zestawu samochodowego jest w³±czony. Sprawd¼, czy urz±dzenie jest prawid³owo po³±czone z zestawem samochodowym przez Bluetooth. 21

22 Rozwi±zywanie problemów Jako æ d¼wiêku jest niska lub w ogóle nie s³ychaæ d¼wiêku. Je li zestaw samochodowy jest pod³±czony do radia samochodowego, sprawd¼ ustawienie g³o no ci w radiu. Wyj cie mono zestawu samochodowego jest przeznaczone do wspó³dzia³ania z g³o nikiem i nie dzia³a prawid³owo, gdy pod³±czy siê je do radia samochodowego. Je li zestaw samochodowy jest pod³±czony do dostarczonego g³o nika, sprawd¼ ustawienie g³o no ci zestawu. Zestaw samochodowy nie odtwarza d¼wiêku stereofonicznie. Sprawd¼, czy radio jest ustawione na odbiór sygna³u d¼wiêkowego z wej cia stereo. Sprawd¼, czy w radiu samochodowym jest wybrane odpowiednie ¼ród³o d¼wiêku. Sprawd¼ ustawienie g³o no ci radia. Jako æ d¼wiêków muzyki z odtwarzacza przypomina rozmowê telefoniczn±. Je li u ywasz funkcji odtwarzania muzyki w urz±dzeniu mobilnym, sprawd¼, czy model urz±dzenia jest na li cie kompatybilnych urz±dzeñ dostêpnej w witrynie na stronie pomocy technicznej produktu. Nie s³ychaæ muzyki, mimo e urz±dzenie mobilne lub odtwarzacz jest po³±czony z zestawem samochodowym. Je li u ywasz funkcji odtwarzania muzyki w urz±dzeniu, sprawd¼, czy model urz±dzenia znajduje siê na li cie kompatybilnych urz±dzeñ dostêpnej w witrynie na stronie pomocy technicznej. Sprawd¼, czy po³±czenie urz±dzenia mobilnego lub odtwarzacza muzyki z zestawem samochodowym jest prawid³owe. Sprawd¼, czy zestaw samochodowy jest prawid³owo pod³±czony do wej cia stereo radia. Patrz punkt Opcja instalacji nr 1, str. 27, lub skonsultuj siê ze specjalist±, który zainstalowa³ zestaw. 22

23 Rozwi±zywanie problemów Radio samochodowe nie jest wyciszane podczas rozmowy lub odtwarzania instrukcji nawigatora. Zapytaj specjalisty, który zainstalowa³ zestaw samochodowy, czy kabel wyciszania zosta³ prawid³owo pod³±czony. Inne problemy Zestaw samochodowy nie w³±cza siê po uruchomieniu zap³onu. Zapytaj specjalisty, który zainstalowa³ zestaw, czy przewód czujnika zap³onu zosta³ prawid³owo pod³±czony. Bateria urz±dzenia mobilnego nie jest ³adowana po pod³±czeniu go do zestawu samochodowego. Sprawd¼, czy wszystkie przewody s± prawid³owo pod³±czone. 23

24 Instalacja 5. Instalacja Informacje o bezpieczeñstwie Instaluj±c zestaw samochodowy, nale y mieæ na uwadze nastêpuj±ce zasady bezpieczeñstwa. Zestaw samochodowy mo e zainstalowaæ tylko wykwalifikowany specjalista, u ywaj±c zatwierdzonych do u ytku, znajduj±cych siê w komplecie, oryginalnych czê ci i narzêdzi firmy Nokia. Niew³a ciwa instalacja lub naprawa zestawu samochodowego mo e zagra aæ bezpieczeñstwu u ytkownika oraz spowodowaæ utratê wszelkich gwarancji. U ytkownicy powinni wiedzieæ, e zestaw samochodowy jest urz±dzeniem bardzo z³o onym technicznie i wymaga fachowej instalacji przy wykorzystaniu specjalistycznych narzêdzi i odpowiedniej wiedzy. Zamieszczone w tej instrukcji wskazówki stanowi± jedynie ogólne zalecenia dotycz±ce instalacji zestawu samochodowego w poje¼dzie. Bior±c jednak pod uwagê dostêpno æ na rynku du ej liczby typów i modeli samochodów, nie jest mo liwe przedstawienie tu szczegó³owych wymagañ technicznych dotycz±cych ka dego okre lonego pojazdu. Szczegó³owe informacje na temat posiadanego pojazdu mo na uzyskaæ od jego producenta. Zestaw samochodowy mo e byæ u ywany tylko w pojazdach, w których ujemny biegun 12-woltowego akumulatora po³±czony jest z mas± pojazdu. Je li napiêcie ma inn± warto æ lub odwrotn± biegunowo æ, urz±dzenie ulegnie uszkodzeniu. Nowoczesne samochody s± wyposa one w komputery pok³adowe, w których zapisane s± kluczowe parametry pojazdu. Nieprawid³owe od³±czenie akumulatora mo e spowodowaæ utratê tych danych i konieczno æ ponownego uruchomienia ca³ego systemu. W przypadku w±tpliwo ci skontaktuj siê ze sprzedawc± samochodu jeszcze przed rozpoczêciem instalacji. 24

25 Instalacja Zestawu samochodowego nie wolno ³±czyæ z obwodem wysokiego napiêcia w uk³adzie zap³onowym. Podczas instalowania elementów zestawu samochodowego nale y zadbaæ, aby w adnej mierze ich dzia³anie nie mia³o wp³ywu na funkcjonowanie uk³adu kierowniczego, hamulców lub innych istotnych systemów samochodu (na przyk³ad poduszek powietrznych) ani nie ogranicza³o widoczno ci w czasie jazdy. Nale y równie zadbaæ, aby elementy zestawu samochodowego by³y zainstalowane w sposób, który zapewni, e nie bêd± stanowiæ zagro eñ podczas kolizji lub wypadku. Podczas instalowania uchwytu telefonu komórkowego nale y zwróciæ uwagê na to, aby wy wietlacz telefonu by³ dobrze widoczny. Specjalista instaluj±cy zestaw mo e zaproponowaæ alternatywne punkty monta u elementów zestawu w samochodzie, które nie bêd± wymaga³y wiercenia otworów. W czasie monta u nie wolno paliæ papierosów. Prace monta owe nale y wykonywaæ z dala od ¼róde³ otwartego ognia. Nale y bacznie uwa aæ, aby w czasie monta u nie uszkodziæ kabli elektrycznych, przewodów paliwowych lub hamulcowych. Nie wolno dopu ciæ do uszkodzenia adnego elementu stanowi±cego o bezpieczeñstwie jazdy. Sygna³y radiowe mog± wp³ywaæ na dzia³anie nieprawid³owo zainstalowanych lub niew³a ciwie zabezpieczonych uk³adów elektronicznych w samochodzie, takich jak elektroniczne uk³ady wtrysku paliwa, uk³ady hamowania zabezpieczaj±ce przed po lizgiem i blokowaniem kó³, elektroniczne uk³ady kontroli szybko ci i uk³ady poduszek powietrznych. Je eli zauwa ysz nieprawid³owo ci lub zmiany w dzia³aniu jakiego systemu, skontaktuj siê ze sprzedawc± samochodu. Kable nie mog± byæ nara one na mechaniczne zu ycie lub uszkodzenia (na przyk³ad nie mo na ich k³a æ pod siedzeniami lub na ostrych krawêdziach). 25

26 Instalacja Metody po³±czenia Zestaw samochodowy mo na po³±czyæ z kompatybilnym urz±dzeniem mobilnym przez Bluetooth. Z kompatybilnym odtwarzaczem muzyki zestaw ten mo na po³±czyæ za pomoc± dostarczonego kabla do transmisji danych. Po³±czenie Bluetooth Bezprzewodowe po³±czenie Bluetooth mo na nawi±zaæ z kompatybilnym urz±dzeniem mobilnym wyposa onym w modu³ Bluetooth. Wiêcej informacji znajdziesz na stronach 15 i 26. Po³±czenie kablowe Do zestawu samochodowego do³±czony jest kabel do transmisji danych. Ma on dwie wtyczki: ³adowarki (2,0 mm) i audio (3,5 mm). Wiêcej informacji znajdziesz w punkcie Kabel CA-113CU, str. 36. Po³±czenie z samochodowym systemem stereo Zestaw samochodowy mo na po³±czyæ z samochodowym systemem stereo na trzy sposoby. Wybór odpowiedniej opcji po³±czenia zale y od czê ci do³±czonych do pakietu sprzeda nego. 26

27 Instalacja Opcja instalacji nr 1 Aby po³±czyæ zestaw samochodowy z radiem samochodowym i jego g³o nikami na potrzeby po³±czeñ telefonicznych, u yj kabla systemu ISO CA-139 (je li jest dostêpny w pakiecie z zestawem samochodowym) lub innego kabla w zale no ci od posiadanego modelu radia. Aby po³±czyæ wyj cie stereo 3,5 mm zestawu samochodowego z wej ciem dodatkowym AUX radia na potrzeby zastosowañ muzycznych, u yj odpowiedniego kabla w zale no ci od posiadanego modelu radia samochodowego. Zestaw samochodowy mo na pod³±czyæ do g³o nika, którego impedancja jest nie mniejsza ni 2 omy. Optymalna warto æ impedancji dla zestawu samochodowego to 4 omy. Je li impedancja bêdzie wiêksza ni 8 omów, to moc wyj ciowa bêdzie znacznie ni sza ni normalnie. 27

28 Instalacja 1. Od³±cz od radia samochodowego dwa z³±cza ISO (zasilanie oraz g³o nik) i zast±p je dwoma z³±czami kabla systemu CA-139. Pod³±cz przewód Mute kabla systemu do jednego z przewodów oznaczonych etykiet± Mute 1, Mute 2 lub Mute 3 zgodnie ze stykami w radiu samochodowym. Pozosta³e przewody oznaczone 28

29 Instalacja etykiet± Mute zostaw niepod³±czone. Po³±cz przewody zgodnie z ich kolorami. Kabel systemu CA-139 na potrzeby po³±czeñ telefonicznych pod³±cz do wyj cia zasilania i wyj cia g³o nika jednostki g³o nomówi±cej. 2. Sprawd¼ styki zasilania +12 V i zap³onu dwóch z³±czy ISO samochodu oraz odpowiadaj±ce im styki kabla systemu CA-139. Je li to konieczne, zamieñ przewody w kablu systemu. Pod³±cz kabel systemu do dwóch otwartych z³±czy ISO. 3. Muzyczne wyj cie stereo jednostki g³o nomówi±cej (standardowe z³±cze stereo 3,5 mm) pod³±cz do wej cia dodatkowego AUX radia samochodowego. U yj w tym celu odpowiedniego kabla w zale no ci od modelu radia samochodowego (kabel ten nie jest dostarczany z zestawem samochodowym). 4. Aby na³adowaæ za pomoc± zestawu samochodowego kompatybilne urz±dzenie mobilne firmy Nokia, pod³±cz jeden koniec kabla CA-113CU do jednostki g³o nomówi±cej, a drugi do z³±cza ³adowarki 2,0 mm w urz±dzeniu mobilnym. Aby odtwarzaæ muzykê z mobilnego odtwarzacza muzyki, który jest wyposa ony w standardowe z³±cze audio 3,5 mm, pod³±cz do urz±dzenia muzycznego kabel z wtyczk± 3,5 mm. Po wykonaniu opisanych wy ej po³±czeñ pod³±cz do odpowiednich z³±czy jednostki g³o nomówi±cej zewnêtrzne urz±dzenie steruj±ce CU-10 oraz mikrofon MP-2. 29

30 Instalacja Opcja instalacji nr 2 Je li radio samochodowe jest wyposa one w wej cie telefonu komórkowego oraz wej cie dodatkowe AUX dla urz±dzeñ muzycznych, urz±dzenie mobilne mo na pod³±czyæ do g³o ników radia samochodowego. 1. Pod³±cz odpowiednie przewody kabla zasilania PCU-4 do akumulatora samochodowego i czujnika zap³onu (je li jest dostêpny). Przewód wyciszania radia (je li jest dostêpny) pod³±cz do radia samochodowego. Pod³±cz wtyczkê do jednostki g³o nomówi±cej. 30

31 Instalacja 2. Wyj cie g³o nika jednostki g³o nomówi±cej pod³±cz na potrzeby po³±czeñ telefonicznych do wej cia telefonu komórkowego w zestawie samochodowym. U yj w tym celu odpowiedniego kabla w zale no ci od modelu radia samochodowego (kabel ten nie jest dostarczany z zestawem samochodowym). 3. Muzyczne wyj cie stereo jednostki g³o nomówi±cej (standardowe z³±cze stereo 3,5 mm) pod³±cz do wej cia dodatkowego AUX radia samochodowego. U yj w tym celu odpowiedniego kabla w zale no ci od modelu radia samochodowego (kabel ten nie jest dostarczany z zestawem samochodowym). 4. Aby na³adowaæ za pomoc± zestawu samochodowego kompatybilne urz±dzenie mobilne firmy Nokia, pod³±cz jeden koniec kabla CA-113CU do jednostki g³o nomówi±cej, a drugi do z³±cza ³adowarki 2,0 mm w urz±dzeniu mobilnym. Aby odtwarzaæ muzykê z mobilnego odtwarzacza muzyki, który jest wyposa ony w standardowe z³±cze audio 3,5 mm, pod³±cz do urz±dzenia muzycznego kabel z wtyczk± 3,5 mm. Po wykonaniu opisanych wy ej po³±czeñ pod³±cz do odpowiednich z³±czy jednostki g³o nomówi±cej zewnêtrzne urz±dzenie steruj±ce CU-10 oraz mikrofon MP-2. 31

32 Instalacja Opcja instalacji nr 3 Zewnêtrznego g³o nika SP-3 oraz kabla zasilaj±cego PCU-4 (je li zosta³y one dostarczone wraz z zestawem samochodowym) mo na u yæ w nastêpuj±cy sposób: 1. Pod³±cz odpowiednie przewody kabla zasilania PCU-4 do akumulatora samochodowego i czujnika zap³onu (je li jest dostêpny). Przewód wyciszania radia (je li jest dostêpny) pod³±cz do radia samochodowego. Pod³±cz wtyczkê do jednostki g³o nomówi±cej. 2. Wyj cie g³o nika jednostki g³o nomówi±cej pod³±cz do g³o nika SP-3 na potrzeby po³±czeñ telefonicznych. 3. Muzyczne wyj cie stereo jednostki g³o nomówi±cej (standardowe z³±cze stereo 3,5 mm) pod³±cz do wej cia dodatkowego AUX radia 32

33 Instalacja samochodowego. U yj w tym celu odpowiedniego kabla w zale no ci od modelu radia samochodowego (kabel ten nie jest dostarczany z zestawem samochodowym). 4. Aby na³adowaæ za pomoc± zestawu samochodowego kompatybilne urz±dzenie mobilne firmy Nokia, pod³±cz jeden koniec kabla CA-113CU do jednostki g³o nomówi±cej, a drugi do z³±cza ³adowarki 2,0 mm w urz±dzeniu mobilnym. Aby odtwarzaæ muzykê z mobilnego odtwarzacza muzyki, który jest wyposa ony w standardowe z³±cze audio 3,5 mm, pod³±cz do urz±dzenia muzycznego kabel z wtyczk± 3,5 mm. Po wykonaniu opisanych wy ej po³±czeñ pod³±cz do odpowiednich z³±czy jednostki g³o nomówi±cej zewnêtrzne urz±dzenie steruj±ce CU-10 oraz mikrofon MP-2. Instalacja zestawu samochodowego w poje¼dzie W tej czê ci opisano sposób instalacji elementów zestawu samochodowego w poje¼dzie. Poszczególne elementy omówiono w punkcie Czê ci zestawu, str. 14. Przyk³ad prawid³owej instalacji 33

34 Instalacja Jednostka g³o nomówi±ca HF-21W Jednostka g³o nomówi±ca jest wyposa ona w nastêpuj±ce z³±cza. Ich symbole znajduj± siê na spodzie jednostki. Zasilanie. Wyj cie g³o nika na potrzeby po³±czeñ telefonicznych. Sposoby pod³±czenia opisano w punkcie Po³±czenie z samochodowym systemem stereo, str. 26 Z³±cze systemu na kabel CA-113CU umo liwiaj±ce ³adowanie urz±dzenia mobilnego oraz odtwarzanie muzyki przez po³±czenie kablowe. Z³±cze urz±dzenia steruj±cego CU-10. Muzyczne wyj cie stereo. Z³±cze mikrofonu MP-2 Instaluj±c jednostkê g³o nomówi±c±, nale y upewniæ siê, e kable mikrofonu i g³o nika dosiêgn± miejsc planowanej instalacji. Jednostki g³o nomówi±cej nie nale y instalowaæ w metalowej obudowie ani na metalowej powierzchni, poniewa pogorszy³oby to jako æ po³±czeñ Bluetooth miêdzy zestawem i pod³±czonym do niego urz±dzeniem. Aby zapewniæ najlepsz± jako æ po³±czenia, nale y umie ciæ jednostkê tak, aby odleg³o æ od najbli szej metalowej powierzchni wynosi³a przynajmniej 4 milimetry. Do zamocowania jednostki g³o nomówi±cej u yj ta my przylepnej dostarczonej wraz z zestawem. W tym celu wykonaj nastêpuj±ce czynno ci: 1. Oddziel od siebie warstwy ta my. 34

35 Instalacja 2. Przymocuj warstwê ta my z haczykami: odklej warstwê zabezpieczaj±c± powierzchniê samoprzylepn± i przyklej ta mê w wybranym miejscu samochodu. Po odklejeniu warstwy zabezpieczaj±cej nie wolno dotykaæ palcami powierzchni samoprzylepnej. Powierzchnia, do której przyklejasz ta mê, powinna byæ sucha, czysta i bez kurzu. 3. Przymocuj warstwê ta my z haczykami: odklej warstwê zabezpieczaj±c± powierzchniê samoprzylepn± i przyklej ta mê na spodzie jednostki g³o nomówi±cej. 4. Przyci nij jednostkê do warstwy ta my z pêtelkami. Sprawd¼, czy zosta³a mocno przymocowana i nie bêdzie siê przesuwaæ. Urz±dzenie steruj±ce CU-10. Urz±dzenie steruj±ce powinno znajdowaæ siê w ³atwo dostêpnym miejscu. Podczas instalowania elementów zestawu samochodowego nale y zadbaæ, aby w adnej mierze ich dzia³anie nie mia³o wp³ywu na funkcjonowanie uk³adu kierowniczego, hamulców lub innych istotnych systemów samochodu (na przyk³ad poduszek powietrznych). Sprawd¼, czy kabel z urz±dzenia steruj±cego siêga do jednostki g³o nomówi±cej. Najlepszym miejscem zamontowania urz±dzenia steruj±cego jest pozioma powierzchnia miêdzy fotelem kierowcy i pasa era. Klawisze urz±dzenia powinny byæ skierowane do przodu pojazdu. Aby zamontowaæ urz±dzenie steruj±ce, wykonaj nastêpuj±ce czynno ci: 1. Przymocuj dostarczon± ta mê w odpowiednim miejscu: odklej warstwê zabezpieczaj±c± z jednej strony i przyklej ta mê. Po odklejeniu warstwy zabezpieczaj±cej nie wolno dotykaæ palcami powierzchni samoprzylepnej. Powierzchnia, do której przyklejasz ta mê, powinna byæ sucha, czysta i bez kurzu. 2. Odklej warstwê zabezpieczaj±c± ta mê na spodzie urz±dzenia steruj±cego oraz drug± warstwê z ta my przyklejonej w samochodzie. 3. Przyci nij te warstwy do siebie, po czym sprawd¼, czy urz±dzenie jest dobrze przymocowane. 35

36 Instalacja Mikrofon MP-2 Na wybór miejsca zamocowania mikrofonu nale y zwróciæ szczególn± uwagê, poniewa zale y od tego jako æ transmisji g³osowej. Optymalnym miejscem zamocowania mikrofonu jest okolica lusterka wewnêtrznego. Mikrofon nale y zainstalowaæ tak, aby by³ skierowany w kierunku ust kierowcy i znajdowa³ siê w odleg³o ci co najmniej 1 metra od g³o nika w celu unikniêcia efektu sprzêgania. Mikrofon nie powinien byæ wystawiony na dzia³anie strumienia powietrza z nawiewów. Kabla mikrofonu nie nale y umieszczaæ w uk³adzie grzewczym, wentylacyjnym ani klimatyzacyjnym. Do przymocowania mikrofonu u yj dostarczonej dwustronnej ta my samoprzylepnej, co pozwoli unikn±æ ha³asu samochodu przedostaj±cego siê do wnêtrza pojazdu. Wtyczkê mikrofonu w³ó do odpowiedniego gniazda w jednostce g³o nomówi±cej i przekrêæ j± w prawo, aby siê zablokowa³a na swoim miejscu. Korzystanie z mikrofonu innego ni MP-2, który jest dostarczany z zestawem samochodowym, mo e wp³yn±æ na jako æ po³±czeñ. Kabel CA-113CU Do zestawu samochodowego do³±czony jest kabel z dwiema wtyczkami: ³adowarki (2,0 mm) i standardow± audio (3,5 mm). Stereofoniczna wtyczka 3,5 mm jest kompatybilna z odtwarzaczami muzyki, które s± wyposa one w odpowiednie z³±cze audio. Wtyczka ³adowarki 2,0 mm jest kompatybilna z urz±dzeniami mobilnymi firmy Nokia, które s± wyposa one w odpowiednie z³±cze ³adowarki. Kabel ten umo liwia pod³±czenie odtwarzacza muzyki do zestawu samochodowego. Jednocze nie, aby obs³ugiwaæ po³±czenia, mo esz po³±czyæ z zestawem urz±dzenie mobilne za po rednictwem technologii Bluetooth. W celu pod³±czenia kabla ostro nie w³ó koñcówkê oznaczon± napisem TOP do z³±cza jednostki g³o nomówi±cej tak, aby napis by³ skierowany do góry. W³ó wtyczkê ³adowarki do z³±cza urz±dzenia mobilnego, a wtyczkê audio do z³±cza odtwarzacza muzyki. 36

37 Instalacja Kabel systemu CA-139 Kabel systemu (je li znajduje siê w pakiecie z zestawem samochodowym) umo liwia ³atwe po³±czenie zestawu samochodowego z radiem wyposa onym w z³±cza ISO (patrz Po³±czenie z samochodowym systemem stereo, str. 26). Szczegó³y znajdziesz w instrukcji obs³ugi radia samochodowego. Uchwyt urz±dzenia mobilnego Uchwyt przeznaczony dla urz±dzeñ mobilnych nale y zainstalowaæ, je li urz±dzenie mobilne jest po³±czone z zestawem samochodowym za pomoc± kabla lub sterowanie zestawem samochodowym odbywa siê za po rednictwem aplikacji CarMenu. Instaluj±c uchwyt w samochodzie nale y zadbaæ, aby wy wietlacz urz±dzenia by³ dobrze widoczny. Uchwyt w adnej mierze nie mo e mieæ wp³ywu na dzia³anie uk³adu kierowniczego, hamulców i innych istotnych systemów samochodu (na przyk³ad poduszek powietrznych). Instrukcje dotycz±ce sposobu instalacji uchwytu mo na znale¼æ w jego dokumentacji. W przypadku uchwytu uniwersalnego (tzn. przeznaczonego do wielu modeli urz±dzeñ mobilnych) konieczne mo e byæ pod³±czenie kabla ³adowarki bezpo rednio do urz±dzenia po umieszczeniu go w uchwycie. 37

38 Instalacja Akcesoria opcjonalne Akcesoria opcjonalne umo liwiaj± rozszerzenie funkcjonalno ci zestawu samochodowego. W kwestii doboru akcesoriów odpowiednich do tego zestawu samochodowego skonsultuj siê ze sprzedawc± lub wykwalifikowanym specjalist±. U ywaj jedynie kompatybilnych akcesoriów, zatwierdzonych do u ytku z tym urz±dzeniem. Z³±czka do anteny i antena zewnêtrzna Z³±czka do anteny s³u y do pod³±czenia do zestawu samochodowego anteny zewnêtrznej. Antena zewnêtrzna polepsza odbiór sygna³ów przez urz±dzenie w samochodzie. Informacje o dostêpno ci uzyskasz od sprzedawcy. Uwaga: zgodnie z zasadami bezpieczeñstwa dotycz±cymi oddzia³ywania fal radiowych na organizm cz³owieka, antenê zewnêtrzn± nale y zainstalowaæ tak, aby odleg³o æ miêdzy anten± a znajduj±cymi siê w pobli u osobami nie mog³a byæ mniejsza ni 20 cm, a wspó³czynnik wzmocnienia nie przekracza³ warto ci 3 dbi. Sprawdzanie dzia³ania zestawu samochodowego Po zainstalowaniu zestawu samochodowego sprawd¼ prawid³owo æ jego dzia³ania i zamocowania. Patrz te Rozwi±zywanie problemów, str
