1 Opomiarowanie z sensem! Piotr Lewandowski Dyrektor Sensus Polska Toruń, 15 grudnia 2010

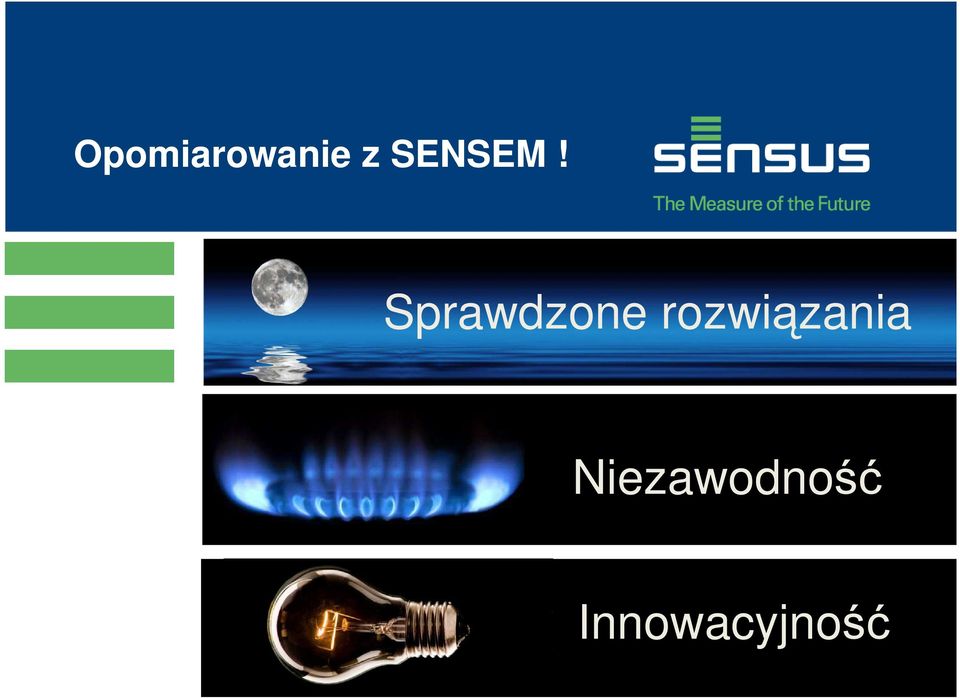

2 Opomiarowanie z SENSEM! Sprawdzone rozwiązania Niezawodność Innowacyjność

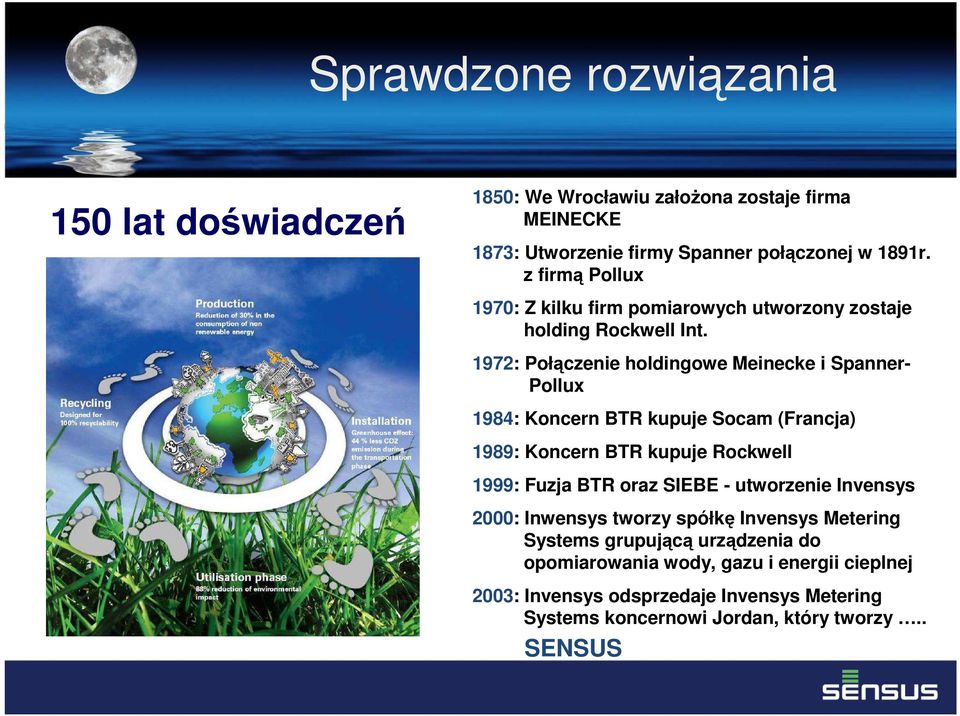

3 Sprawdzone rozwiązania 150 lat doświadczeń 1850: We Wrocławiu założona zostaje firma MEINECKE 1873: Utworzenie firmy Spanner połączonej w 1891r. z firmą Pollux 1970: Z kilku firm pomiarowych utworzony zostaje holding Rockwell Int. 1972: Połączenie holdingowe Meinecke i Spanner- Pollux 1984: Koncern BTR kupuje Socam (Francja) 1989: Koncern BTR kupuje Rockwell 1999: Fuzja BTR oraz SIEBE - utworzenie Invensys 2000: Inwensys tworzy spółkę Invensys Metering Systems grupującą urządzenia do opomiarowania wody, gazu i energii cieplnej 2003: Invensys odsprzedaje Invensys Metering Systems koncernowi Jordan, który tworzy.. SENSUS

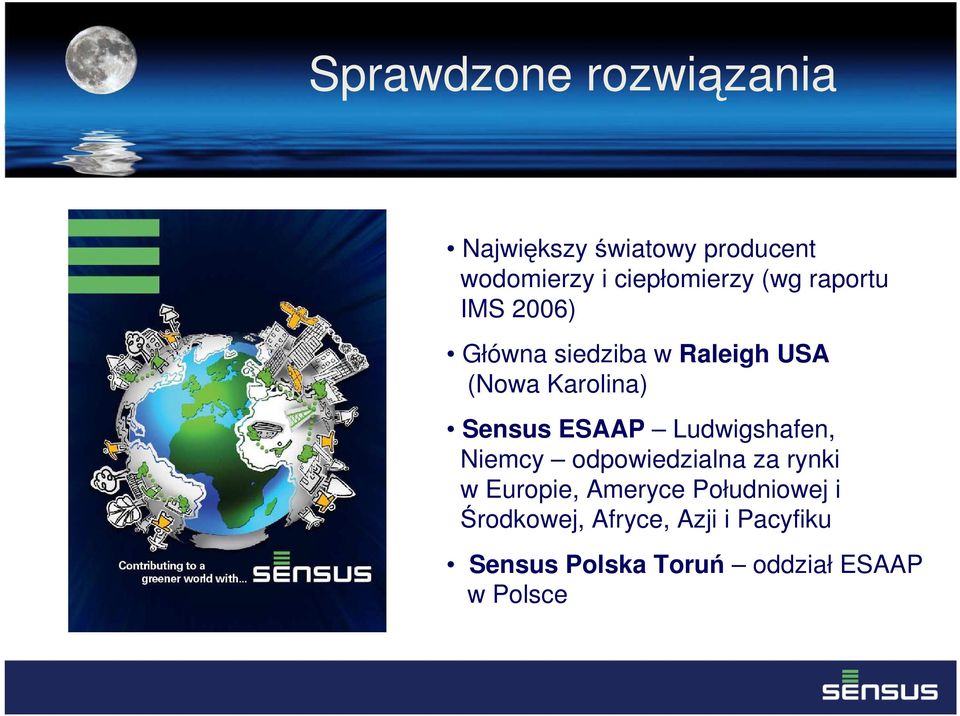

4 Sensus na świecie Sprawdzone rozwiązania Największy światowy producent wodomierzy i ciepłomierzy (wg raportu IMS 2006) Główna siedziba w Raleigh USA (Nowa Karolina) Sensus ESAAP Ludwigshafen, Niemcy odpowiedzialna za rynki w Europie, Ameryce Południowej i Środkowej, Afryce, Azji i Pacyfiku Sensus Polska Toruń oddział ESAAP w Polsce

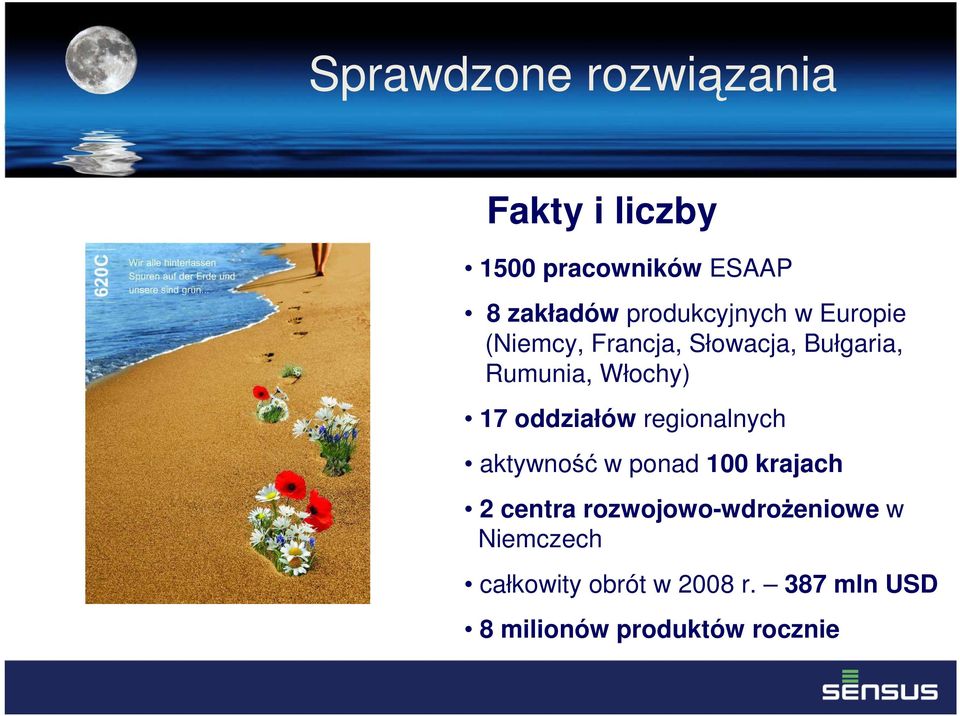

5 Sprawdzone rozwiązania Fakty i liczby 1500 pracowników ESAAP 8 zakładów produkcyjnych w Europie (Niemcy, Francja, Słowacja, Bułgaria, Rumunia, Włochy) 17 oddziałów regionalnych aktywność w ponad 100 krajach 2 centra rozwojowo-wdrożeniowe w Niemczech całkowity obrót w 2008 r. 387 mln USD 8 milionów produktów rocznie

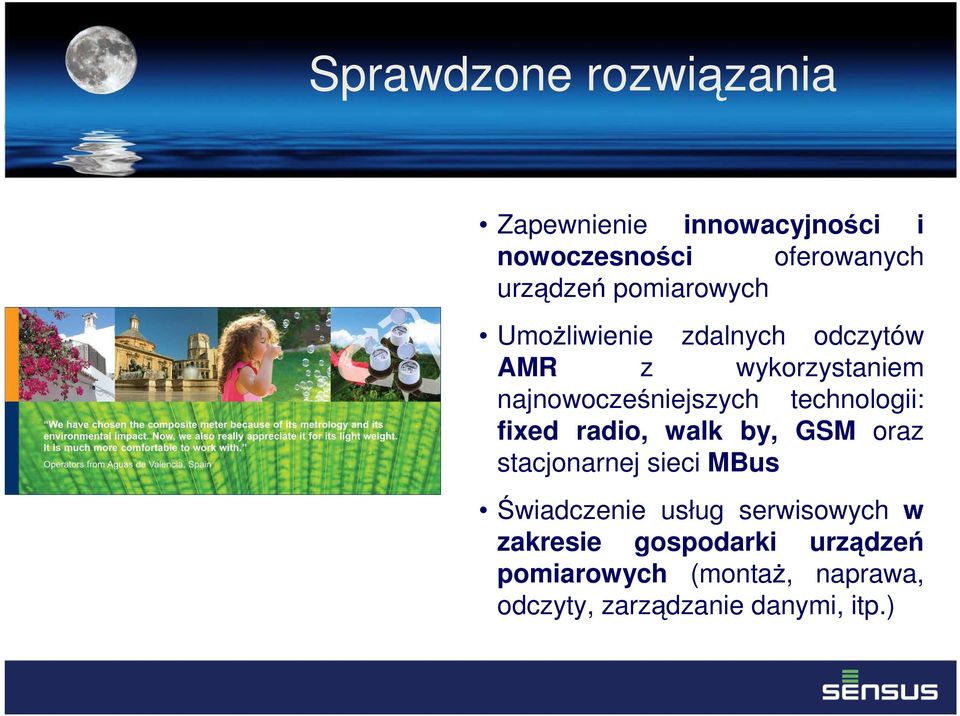

6 Cechy szczególne oferty Sensus Sprawdzone rozwiązania Zapewnienie innowacyjności i nowoczesności oferowanych urządzeń pomiarowych Umożliwienie zdalnych odczytów AMR z wykorzystaniem najnowocześniejszych technologii: fixed radio, walk by, GSM oraz stacjonarnej sieci MBus Świadczenie usług serwisowych w zakresie gospodarki urządzeń pomiarowych (montaż, naprawa, odczyty, zarządzanie danymi, itp.)

7 Kompletna oferta dla wodociągów Wodomierze domowe Wodomierze mieszkaniowe Wodomierze przemysłowe Ciepłomierze i liczniki chłodu Systemy zdalnego odczytu AMR

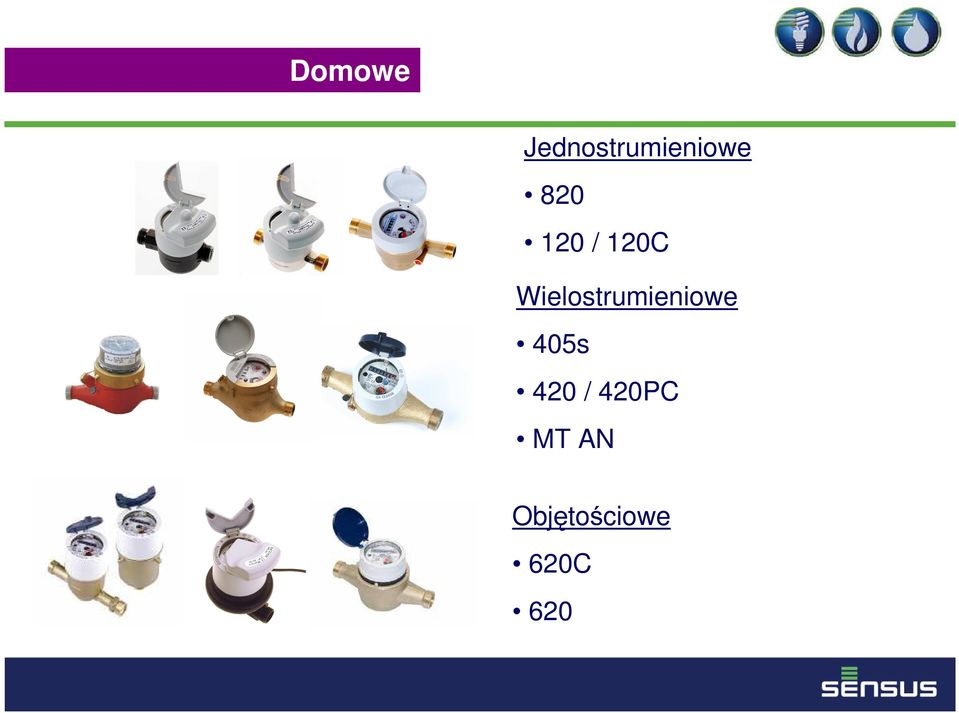

8 Domowe Jednostrumieniowe / 120C Wielostrumieniowe 405s 420 / 420PC MT AN Objętościowe 620C 620

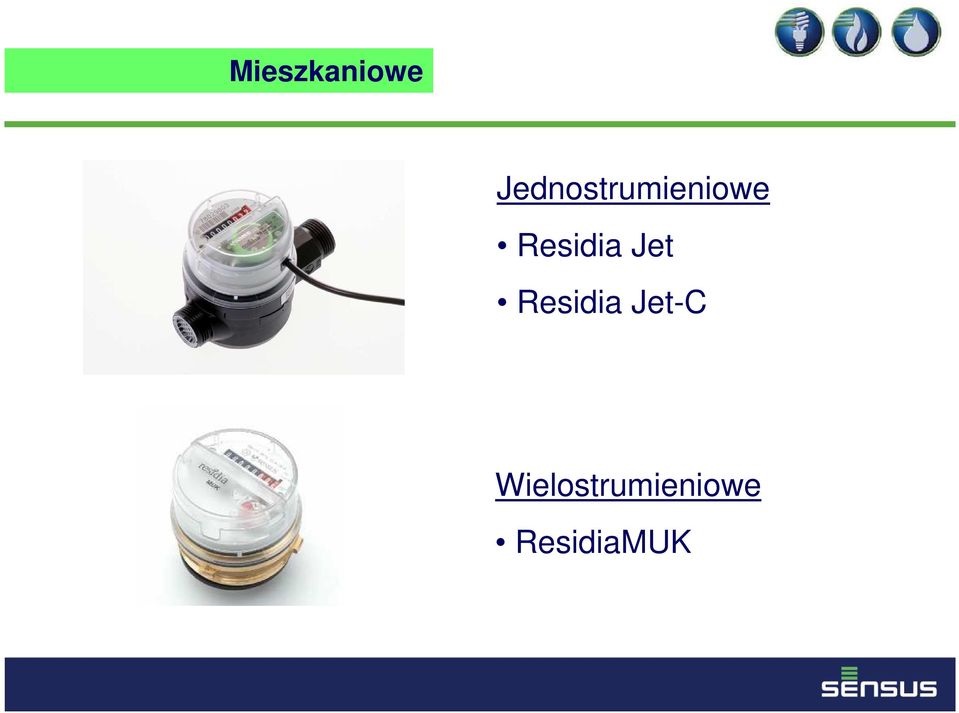

9 Mieszkaniowe Jednostrumieniowe Residia Jet Residia Jet-C Wielostrumieniowe ResidiaMUK

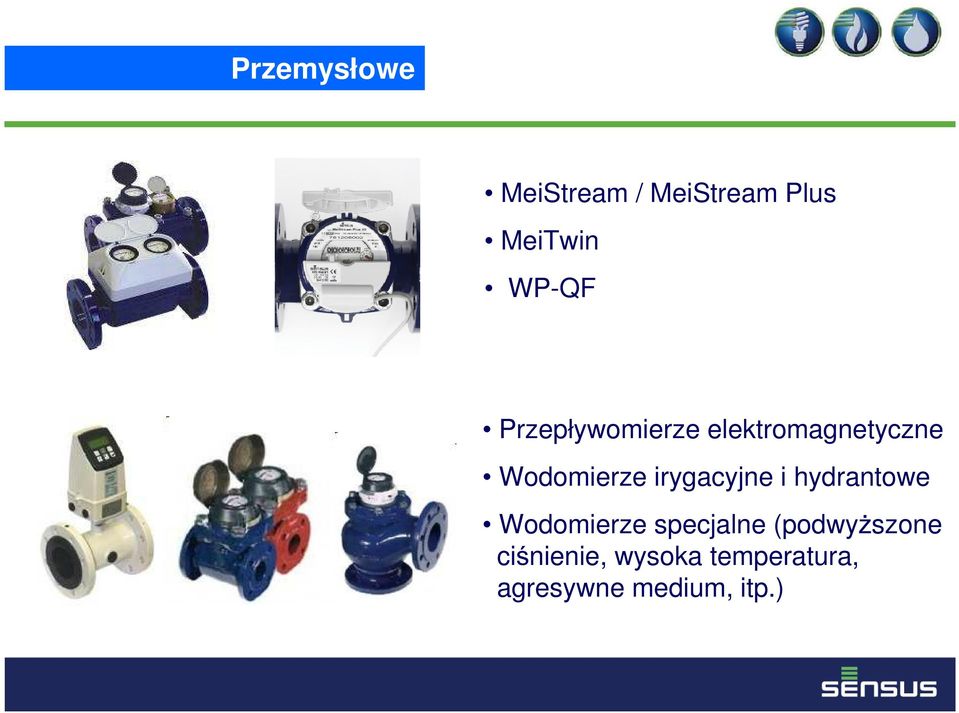

10 Przemysłowe MeiStream / MeiStream Plus MeiTwin WP-QF Przepływomierze elektromagnetyczne Wodomierze irygacyjne i hydrantowe Wodomierze specjalne (podwyższone ciśnienie, wysoka temperatura, agresywne medium, itp.)

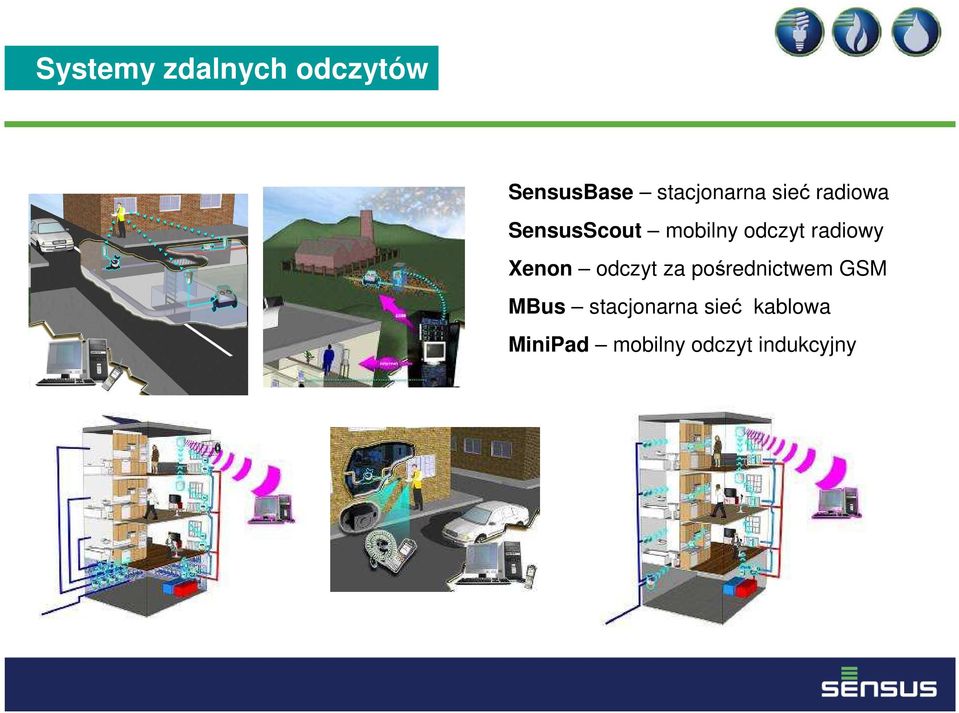

11 Systemy zdalnych odczytów SensusBase stacjonarna sieć radiowa SensusScout mobilny odczyt radiowy Xenon odczyt za pośrednictwem GSM MBus stacjonarna sieć kablowa MiniPad mobilny odczyt indukcyjny

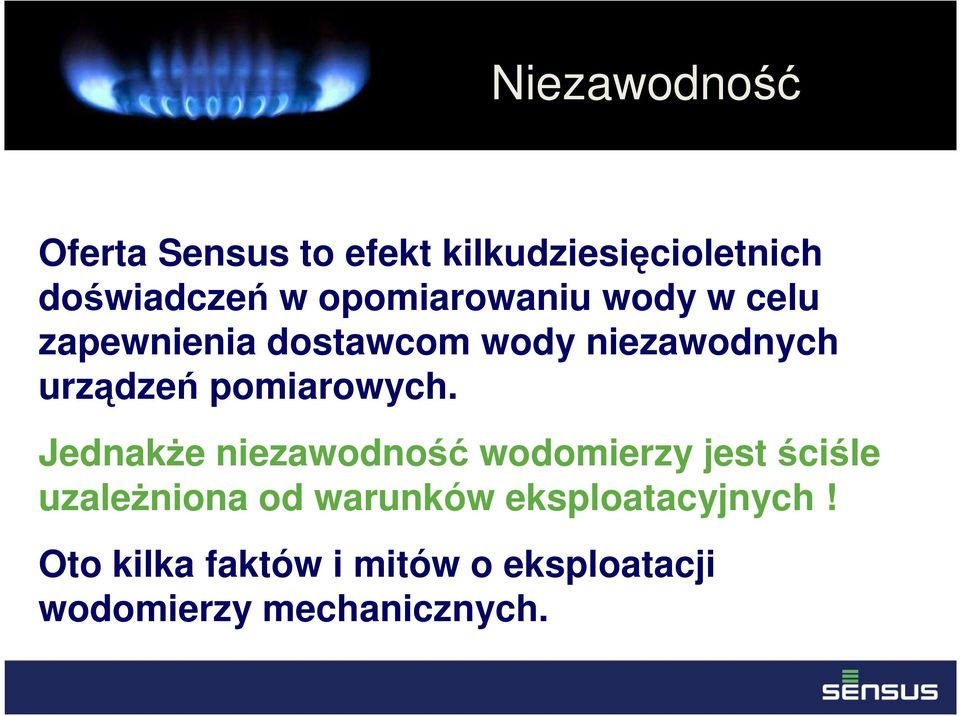

12 Niezawodność Oferta Sensus to efekt kilkudziesięcioletnich doświadczeń w opomiarowaniu wody w celu zapewnienia dostawcom wody niezawodnych urządzeń pomiarowych. Jednakże niezawodność wodomierzy jest ściśle uzależniona od warunków eksploatacyjnych! Oto kilka faktów i mitów o eksploatacji wodomierzy mechanicznych.

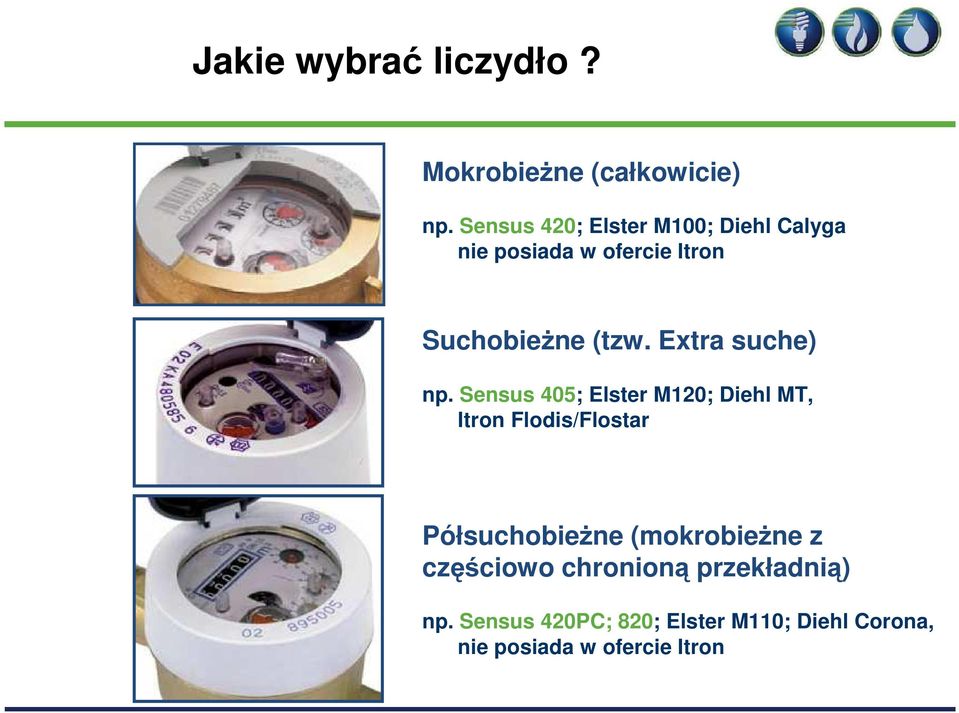

13 Jakie wybrać liczydło? Mokrobieżne (całkowicie) np. Sensus 420; Elster M100; Diehl Calyga nie posiada w ofercie Itron Suchobieżne (tzw. Extra suche) np. Sensus 405; Elster M120; Diehl MT, Itron Flodis/Flostar Półsuchobieżne (mokrobieżne z częściowo chronioną przekładnią) np. Sensus 420PC; 820; Elster M110; Diehl Corona, nie posiada w ofercie Itron

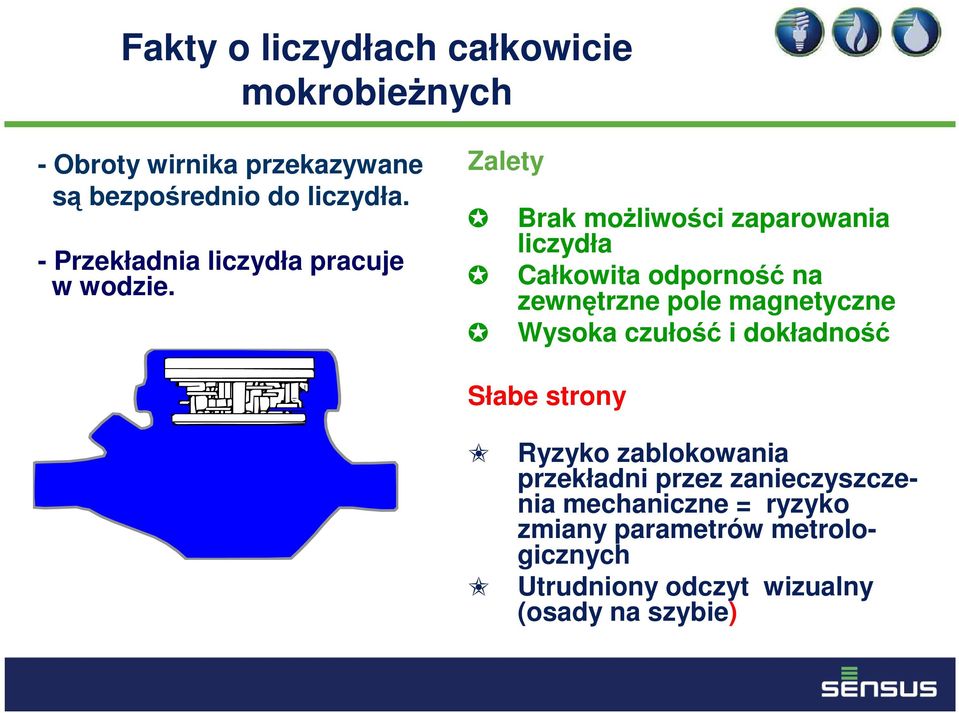

14 Fakty o liczydłach całkowicie mokrobieżnych - Obroty wirnika przekazywane są bezpośrednio do liczydła. - Przekładnia liczydła pracuje w wodzie. Zalety Brak możliwości zaparowania liczydła Całkowita odporność na zewnętrzne pole magnetyczne Wysoka czułość i dokładność Słabe strony Ryzyko zablokowania przekładni przez zanieczyszczenia mechaniczne = ryzyko zmiany parametrów metrologicznych Utrudniony odczyt wizualny (osady na szybie)

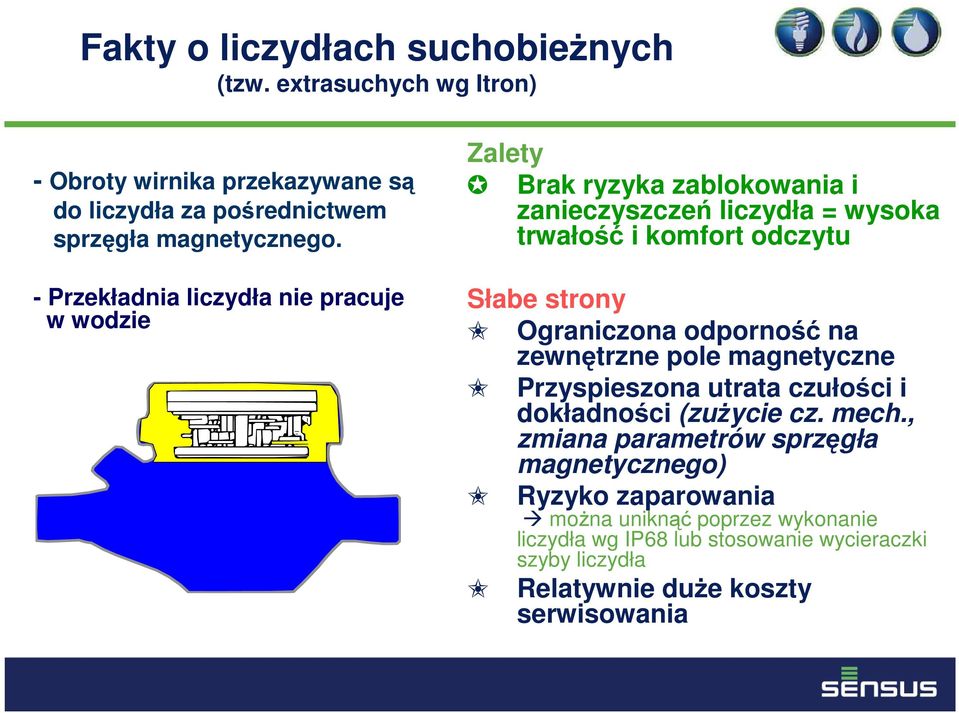

15 Fakty o liczydłach suchobieżnych (tzw. extrasuchych wg Itron) - Obroty wirnika przekazywane są do liczydła za pośrednictwem sprzęgła magnetycznego. - Przekładnia liczydła nie pracuje w wodzie Zalety Brak ryzyka zablokowania i zanieczyszczeń liczydła = wysoka trwałość i komfort odczytu Słabe strony Ograniczona odporność na zewnętrzne pole magnetyczne Przyspieszona utrata czułości i dokładności (zużycie cz. mech., zmiana parametrów sprzęgła magnetycznego) Ryzyko zaparowania można uniknąć poprzez wykonanie liczydła wg IP68 lub stosowanie wycieraczki szyby liczydła Relatywnie duże koszty serwisowania

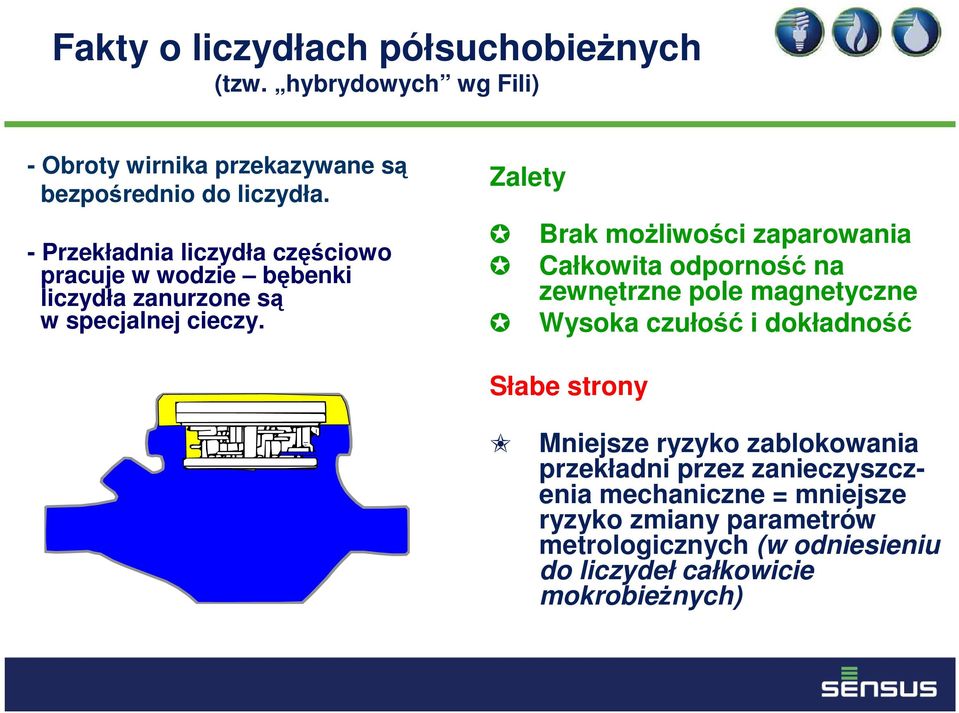

16 Fakty o liczydłach półsuchobieżnych (tzw. hybrydowych wg Fili) - Obroty wirnika przekazywane są bezpośrednio do liczydła. - Przekładnia liczydła częściowo pracuje w wodzie bębenki liczydła zanurzone są w specjalnej cieczy. Zalety Brak możliwości zaparowania Całkowita odporność na zewnętrzne pole magnetyczne Wysoka czułość i dokładność Słabe strony Mniejsze ryzyko zablokowania przekładni przez zanieczyszczenia mechaniczne = mniejsze ryzyko zmiany parametrów metrologicznych (w odniesieniu do liczydeł całkowicie mokrobieżnych)

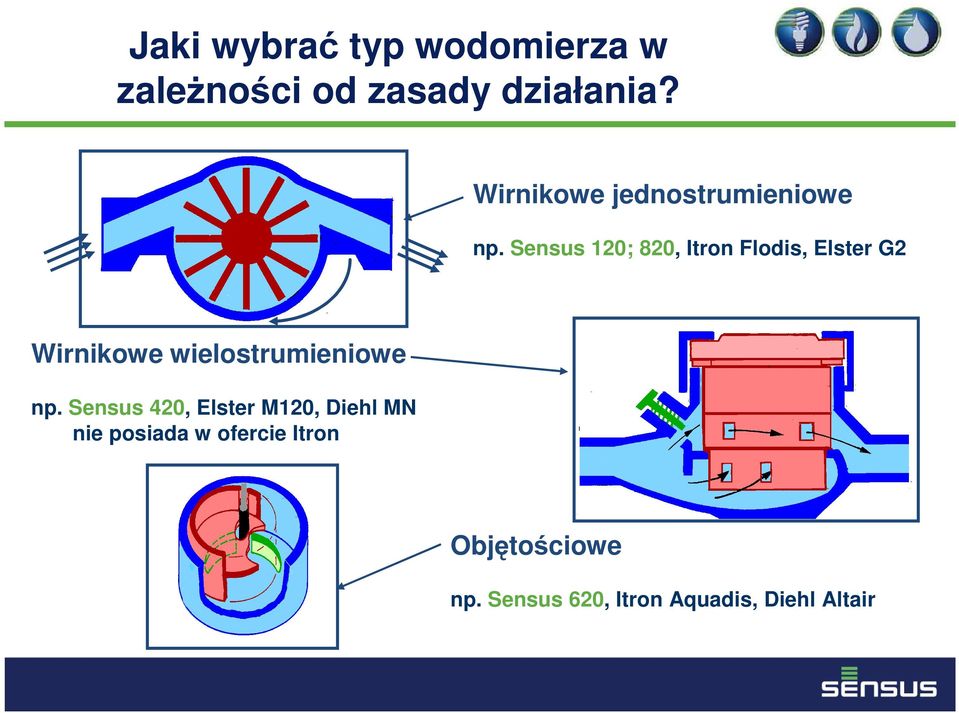

17 Jaki wybrać typ wodomierza w zależności od zasady działania? Wirnikowe jednostrumieniowe np. Sensus 120; 820, Itron Flodis, Elster G2 Wirnikowe wielostrumieniowe np. Sensus 420, Elster M120, Diehl MN nie posiada w ofercie Itron Objętościowe np. Sensus 620, Itron Aquadis, Diehl Altair

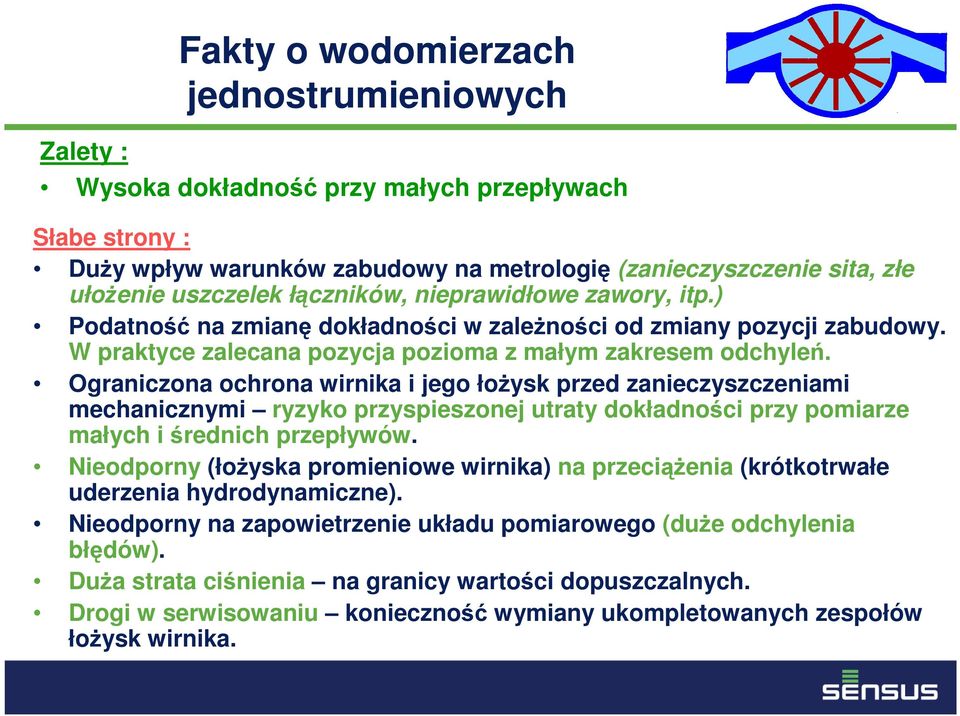

18 Zalety : Fakty o wodomierzach jednostrumieniowych Wysoka dokładność przy małych przepływach Słabe strony : Duży wpływ warunków zabudowy na metrologię (zanieczyszczenie sita, złe ułożenie uszczelek łączników, nieprawidłowe zawory, itp.) Podatność na zmianę dokładności w zależności od zmiany pozycji zabudowy. W praktyce zalecana pozycja pozioma z małym zakresem odchyleń. Ograniczona ochrona wirnika i jego łożysk przed zanieczyszczeniami mechanicznymi ryzyko przyspieszonej utraty dokładności przy pomiarze małych i średnich przepływów. Nieodporny (łożyska promieniowe wirnika) na przeciążenia (krótkotrwałe uderzenia hydrodynamiczne). Nieodporny na zapowietrzenie układu pomiarowego (duże odchylenia błędów). Duża strata ciśnienia na granicy wartości dopuszczalnych. Drogi w serwisowaniu konieczność wymiany ukompletowanych zespołów łożysk wirnika.

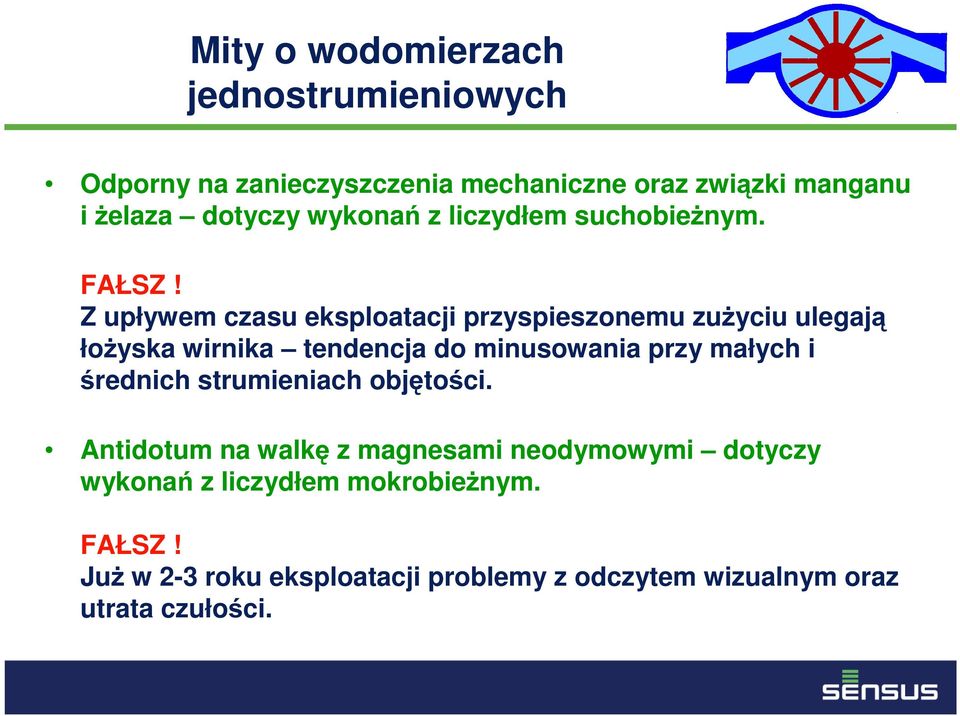

19 Mity o wodomierzach jednostrumieniowych Odporny na zanieczyszczenia mechaniczne oraz związki manganu i żelaza dotyczy wykonań z liczydłem suchobieżnym. FAŁSZ! Z upływem czasu eksploatacji przyspieszonemu zużyciu ulegają łożyska wirnika tendencja do minusowania przy małych i średnich strumieniach objętości. Antidotum na walkę z magnesami neodymowymi dotyczy wykonań z liczydłem mokrobieżnym. FAŁSZ! Już w 2-3 roku eksploatacji problemy z odczytem wizualnym oraz utrata czułości.

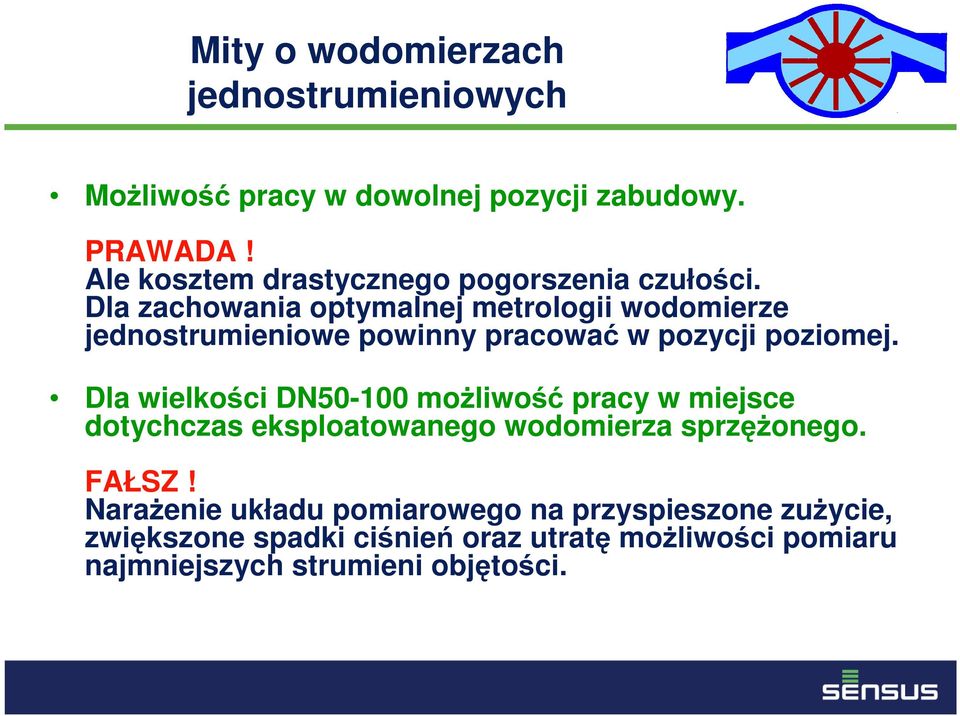

20 Mity o wodomierzach jednostrumieniowych Możliwość pracy w dowolnej pozycji zabudowy. PRAWADA! Ale kosztem drastycznego pogorszenia czułości. Dla zachowania optymalnej metrologii wodomierze jednostrumieniowe powinny pracować w pozycji poziomej. Dla wielkości DN możliwość pracy w miejsce dotychczas eksploatowanego wodomierza sprzężonego. FAŁSZ! Narażenie układu pomiarowego na przyspieszone zużycie, zwiększone spadki ciśnień oraz utratę możliwości pomiaru najmniejszych strumieni objętości.

21 Mity o wodomierzach jednostrumieniowych Możliwość pracy w układach hydroforowych. FAŁSZ! Narażenie na przyspieszone zużycie oraz niepewną metrologię. Mit o powszechności stosowania. PRAWDA! Ale tylko i wyłącznie jako wodomierze mieszkaniowe. W opomiarowaniu budynków i sieci wodociągowych w Europie stanowią zaledwie kilkanaście procent. Łatwy i tani serwis FAŁSZ! Jak pokazują doświadczenia Sensus oraz dane z rynku wtórnego nieopłacalny jest serwis wodomierzy jednostrumieniowych.

22 Słabe strony: Fakty o wodomierzach wielostrumieniowych Zalety: + Sito komory pomiarowej - wysoka ochrona łożysk wirnika + Przepływ w górę wewnątrz wstawy pomiarowej zrównoważone siły działające na wirnik redukcja obciążenia łożysk wysoka czułość i dokładność pomiarowa w całym zakresie pomiarowym + Wysoka trwałość przy zmiennej dynamice przepływu + Mała strata ciśnienia + Relatywnie tani w serwisowaniu - Dla zabudowy pionowej wymagane specjalne konstrukcje korpusów. - Podatność na zmianę charakterystyki metrologicznej (losowe zmiany błędów na plus i minus z powodu zanieczyszczenia otworów wstawy pomiarowej oraz otworu regulacyjnego) możliwa konieczność oczyszczania w trakcie eksploatacji.

23 Mity o wodomierzach wielostrumieniowych Plusują w całym zakresie pomiarowym są podstawą konfliktów z odbiorcami wody. FAŁSZ! O metrologii w trakcie eksploatacji decyduje jakość przepływającej przez wodomierz wody. Ew. zmiana metrologii może nastąpić na plus jak i na minus w wyniku zbiegu wielu zewnętrznych okoliczności w konkretnej sieci wodociągowej, a nie jest słabością wodomierza wielostrumieniowego. Znamienne jest, że powyższy mit rozpowszechnia producent wodomierzy oraz związane z nim na rynku podmioty, który nie produkuje wodomierzy wielostrumieniowych!!!

24 Mity o wodomierzach wielostrumieniowych Antidotum na walkę z magnesami neodymowymi dotyczy wodomierzy domowych DN20 z liczydłem półsuchobieznym. PRAWDA! Wg doświadczenia Sensus i analizy rynku jest to jedyne skuteczne rozwiązanie na niuczciwych odbiorców wody. Łatwość napraw i przyjazny serwis. PRAWADA! Wartością samą w sobie wodomierzy wielostrumieniowych jest ich korpus, który może przeżyć klika sezonów międzylegalizacyjnych. Relatywnie niskie koszty wstaw pomiarowych umożliwiają tani serwis kompletnego wodomierza oraz adaptację do nowszych wersji.

25 Mity o wodomierzach wielostrumieniowych Możliwość pracy w układach hydroforowych. PRAWDA! Ale pod warunkiem, że rurociąg jest w pełni napełniony wodą. Jak każdy wodomierz wirnikowy nie znosi zapowietrzenia. Mit o niszowym stosowaniu w opomiarowaniu wody. FAŁSZ! Wodomierze wielostrumieniowe mokro i suchobieżne mają ponad 65% udział w opomiarowaniu domowych instalacji DN20 40 na świecie. Jak pokazują doświadczenia z krajów UE, które mierzą wodę od ponad 60 lat jest to aktualnie najskuteczniejsze narzędzie do optymalnego opomiarowania zużycia wody.

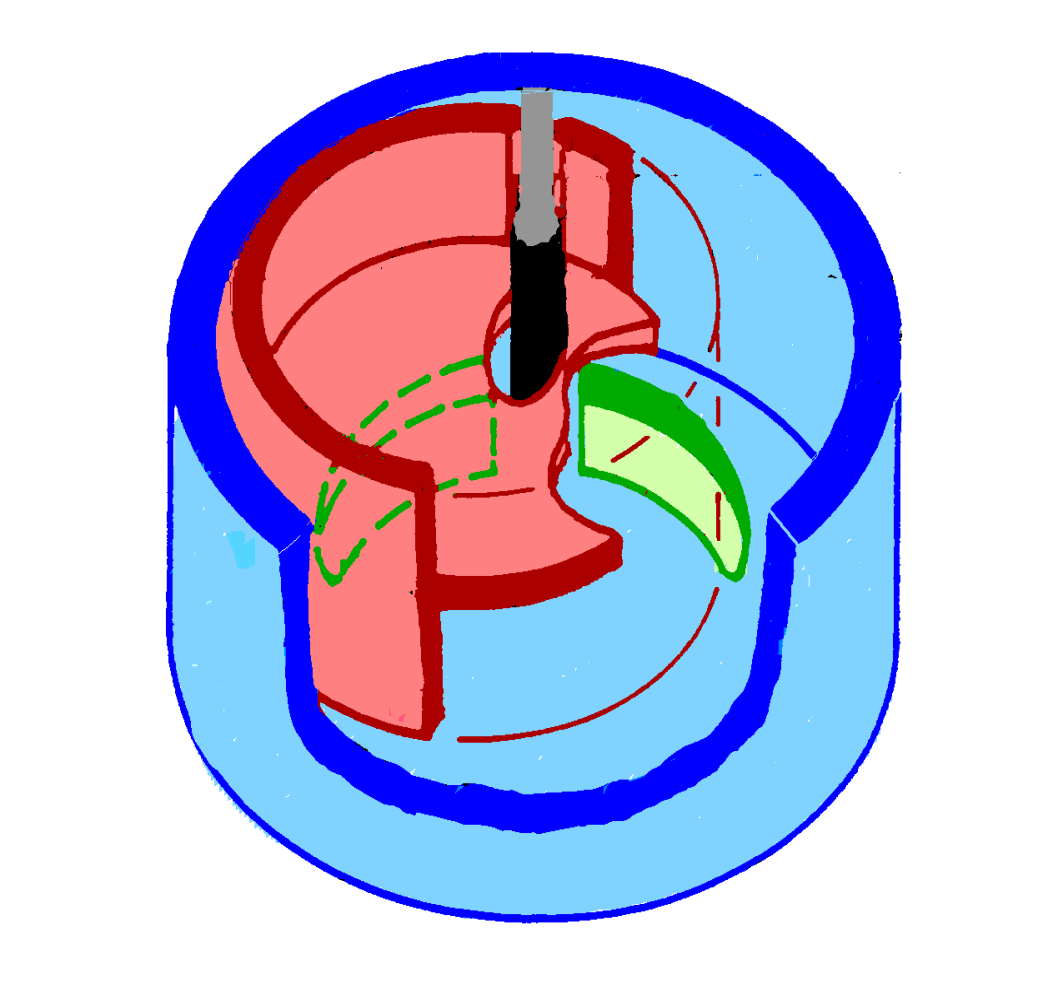

26 Zalety: + Wysoka ochrona mechanizmu przed zanieczyszczeniami + Możliwość instalacji w dowolnej pozycji (oprócz liczydłem w dół) + Doskonała metrologia (próg rozruchu niższy niż 1 l/h dla DN15 ) + Stabilna charakterystyka metrologiczna w całym obszarze pomiarowym Słabe strony : Fakty o wodomierzach objętościowych - Wymaga dokładnego odpowietrzenia (nie może pracować na sucho ) - Może zostać zatrzymany lub spowolniony przez zanieczyszczania mechaniczne w wodzie (kamienie, fragmenty spawów, piasek, ) - Możliwość osadzania się zanieczyszczeń na sicie konieczność oczyszczania w trakcie eksploatacji - Może być głośny przy wyższych strumieniach objętości (wibracje rozchodzące się po sieci)

27 Mity o wodomierzach objętościowych W przypadku zatrzymania działają jak zawór odcinający uniemożliwiając dostawę wody. FAŁSZ! W sporadycznych przypadkach może nastąpić spadek ciśnienia oraz zmniejszenie czułości wodomierza (tzw. minusowanie ). Głośna praca przedmiot konfliktów z odbiorcami wody FAŁSZ! Współczesne wodomierze objetościowe, np. Sensus typu 620 cechuje cicha praca, porównywalna do wodomierzy wirnikowych.

28 Mity o wodomierzach objętościowych Utrata sprawności metrologicznej ze względu na zanieczyszczenia mechaniczne lub zapowietrzenie rurociągu. PRAWDA! Pomimo udoskonalania konstrukcji komór pomiarowych jest to ewidentnie słaba strona wodomierzy objętościowych. Mit o deklarowanej czułości FAŁSZ! Negatywne opinie nt. generuje nieoptymalny dobór wodomierza objętościowego w miejsce stosowanego dotychczas. Tylko dane o faktycznym profilu zużycia wody w przyłączu mogą być podstawą doboru optymalnego typu wodomierza.

29 Wpływ czynników eksploatacyjnych na pracę wodomierzy wirnikowych Nazwa parametru Błąd pomiarowy Przyspieszone zużycie Ryzyko zniszczenia Ciśnienie wody Przepływ pulsacyjny plus (x) Wzrost ciśnienia x Temperatura wody (minus) Para wodna plus x x Zapowietrzenie instalacji plus x x Przepływ wirowy "+/ -" 5% (x) Duży przepływ plus / minus x [%] +ε +10% Przepływ strumieniowy plus (x) +5% Przepływ wsteczny +2% 0-2% Podwyższona lepkość plus -5% Piasek x -50% Włókna minus Ciała stałe x -90% -100% [q] Oddziaływanie pola magnetycznego (minus) ε Qmin Qt Qn Qmax

30 Innowacyjność Nowa marka Sensus Nowe możliwości w przyszłości Nowa marka Sensus Wychodząc naprzeciw coraz większym oczekiwaniom dostawców mediów komunalnych (wody, gazu, energii cieplnej i energii elektrycznej) w zakresie dokładności opomiarowania oraz zdalnych odczytów Sensus ropoczął intensywne prace rozwojowe nad nową generacją urządzeń pomiarowych z wykorzystaniem zaawansowanych technologii. Jesteśmy zdeterminowani urzeczywistnić postawione cele i zaoferować w najbliższych latach nowatorskie, inteligentne urządzenia o niespotykanych dotychczas możliwościach. Chcemy aby nowa marka Sensus kojarzyła się naszym klientom z innowacyjnymi technologiami dającymi w przyszłości nowe możliwości. Sensus to OPOMIAROWANIE PRZYSZŁOŚCI

31 31 Nowa koncepcja w opomiarowaniu wody

32 Nowa koncepcja w opomiarowaniu wody Innowacyjna koncepcja w dziedzinie opomiarowania wody, która wykracza poza dotychczasową definicję wodomierza. iperl umożliwia pomiar zużycia wody z nieznaną dotychczas dokładnością, gwarantując jednocześnie długoletnią trwałość eksploatacyjną (statyczna metoda pomiaru brak mechanicznych podzespołów mających kontakt z przepływającą wodą). iperl dzięki niespotykanej dotychczas dokładności pomiaru umożliwi prawdziwe i sprawiedliwe rozliczenie zużycia wody. iperl to inteligentny system zarządzania zużyciem wody. Na bieżąco gromadzi i zdalnie raportuje informacje o profilu jej zużycia, a dodatkowo o swoim stanie technicznym. Nieznana dotąd dokładność pomiaru iperl oraz jego dodatkowe możliwości pozwoli dostawcom wody optymalne zarządzać jej sprzedażą. 32

33 Nowa koncepcja w opomiarowaniu wody iperl to nieograniczony dostęp do informacji o zużyciu wody niezbędnych do podejmowania właściwych decyzji w eksploatacji sieci wodociągowej (wykrywanie nieszczelności, przepływów wstecznych, ingerencji zewnętrznych, zapowietrzenia instalacji itp.) iperl zaprojektowano wg światowych trendów w zakresie ochrony środowiska. To pierwszy wodomierz na świecie wykonany bez materiałów zawierających metale! W 100% został wykonany z materiałów kompozytowych. Dzięki temu jest ekologiczny na etapie produkcji, przyjazny podczas montażu i eksploatacji oraz kwalifikujący się do wtórnego przetworzenia. Premiera WODKAN 2011 Zapraszamy na stoisko Sensus Polska! 33

34 Dziękuję za uwagę! Więcej informacji na stronach
