1 Odgromowy poradnik dekarza

2

3 Odgromowy poradnik dekarza Spis treści Polskie Normy na osprzęt odgromowy, wymagania jakościowe a rynek 4 Projektowanie ochrony odgromowej 6 Wybrane obowiązki projektanta i wykonawcy 6 Detale i montaż na dachach ceramicznych 8 Ochrona odgromowa na dachu metalowym. Dlaczego? 9 Detale i montaż na dachu metalowym 9 Detale i montaż na dachu płaskim 11 Miejsce na notatki 12 Skrócony katalog osprzętu odgromowego Druty 13 Linki 13 Iglice 14 Podstawy betonowe 14 Podkładki PCV 14 Iglice na kalenicę 15 Iglice na dach metalowy 15 Iglice wolnostojące na dach płaski 16 Wsporniki dachowe na pręcie izolacyjnym DEHNiso 16 Wsporniki dachowe na dach płaski 17 Wsporniki dachowe na kalenicę, do gąsiorów 17 Wsporniki dachowe na połać dachu 18 Wsporniki dachowe na dach metalowy 19 Wsporniki dachowe samoprzylepne 20 Wsporniki dachowe i ścienne 21 Obejmy do prowadzenia przewodów po rurach spustowych (wody deszczowej) 22 Wsporniki do iglic 16 mm 23 Zaciski MV 23 Zaciski MMV 24 Zaciski KS 24 Zaciski równoległe 25 Zaciski uniwersalne 25 Zaciski krzyżowe 4-śrubowe 25 Mufy łączące do drutu 25 Zaciski krawędziowe 26 Zaciski do rynny 26 Zaciski do barier śniegowych 27 Zaciski MV do iglic 27 Zaciski FS 27 Elementy elastyczne 28 Obejmy taśmowe do anten 29 Obejmy do rur spustowych 29 Cennik osprzętu odgromowego 30 3

4 Odgromowy poradnik dekarza Polskie Normy na osprzęt odgromowy wymagania jakościowe a rynek Ze względu na korozję podstawowym wymaganiem normy PN-EN dla przewodów odgromowych z drutu stalowego ocynkowanego jest: ocynk ogniowy, grubość ocynku min. 50 mikrometrów (350 g/m 2 ). Ze względu na korozję podstawowym wymaganiem dla zacisków i wsporników jest to, że nie dopuszcza stosowania elementów ze stali ocynkowanej galwanicznie. PN-EN Elementy urządzenia piorunochronnego (LPS) Część 1: Wymagania stawiane elementom połączeniowym PN-EN Elementy urządzenia piorunochronnego (LPC) Część 2: Wymagania dotyczące przewodów i uziomów PN-EN Elementy urządzenia piorunochronnego (LPC) Część 4: Wymagania dotyczące elementów mocujących przewody Producent powinien posiadać deklarację zgodności z Polską Normą PN-EN dla oferowanego osprzęu odgromowego. Wystawienie deklaracji powinny poprzedzać badania, w tym badania prądem piorunowym. Zdjęcia obok to osprzęt powszechnie dostępny na rynku, który najprawdopodobniej żadnych wymagań normy nie spełnia. W katalogu produktów firmy DEHN Ochrona odgromowa znajdziesz szereg elementów oznaczonych znakiem zbadane, geprüft lub tested. Wszystkie te elementy pomyślnie przeszły badania laboratoryjne zgodnie z wieloarkuszową normą PN-EN 50164, co oznacza spełnienie wymogów jakościowych, o jakich mówi również norma PN-EN Osprzęt innych producentów w zastosowaniu 4

5 Odgromowy poradnik dekarza 5

6 Odgromowy poradnik dekarza Projektowanie ochrony odgromowej PN-EN Ochrona odgromowa. Część 1: Wymagania ogólne PN-EN Ochrona odgromowa Część 2: Zarządzanie ryzykiem PN-EN Ochrona odgromowa Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia Wszystkie arkusze normy PN-EN są włączone do Prawa Budowlanego, tj. są przywołane przez Ministra w Rozporządzeniu Ministra Infrastruktury z dnia 10 grudnia 2010 r. zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 239 poz. 1597). Rozporządzenie weszło w życie z dniem r. Wybrane obowiązki projektanta i wykonawcy Zgodnie z PN-EN (rozdział 5.2.1, Postanowienia ogólne, str. 14): Nie dopuszcza się zwodów radioaktywnych Zgodnie z PN EN (rozdział E Projekt konstrukcyjny, str. 127): Szczególnie ważne są rozważania dotyczące estetyki oraz prawidłowy dobór materiałów w celu ograniczenia ryzyka korozji. Projektant LPS i wykonawca LPS powinni zweryfikować właściwości użytych materiałów. Można to osiągnąć, na przykład, żądając certyfikatów probierczych i raportów od producentów, wykazujących, że materiały przeszły pomyślnie próby jakości Projektant LPS i jego wykonawca powinni wyszczególnić elementy połączeń i mocowań, które mają wytrzymać siły elektrodynamiczne prądu pioruna w przewodach i pozwolić również na rozciąganie i kurczenie przewodów wskutek stosownego wzrostu temperatury wg normy wieloczęściowej EN m , ,5 3, m 15 m , H 22 PAS 23 6 W x) m 6

7 Odgromowy poradnik dekarza α

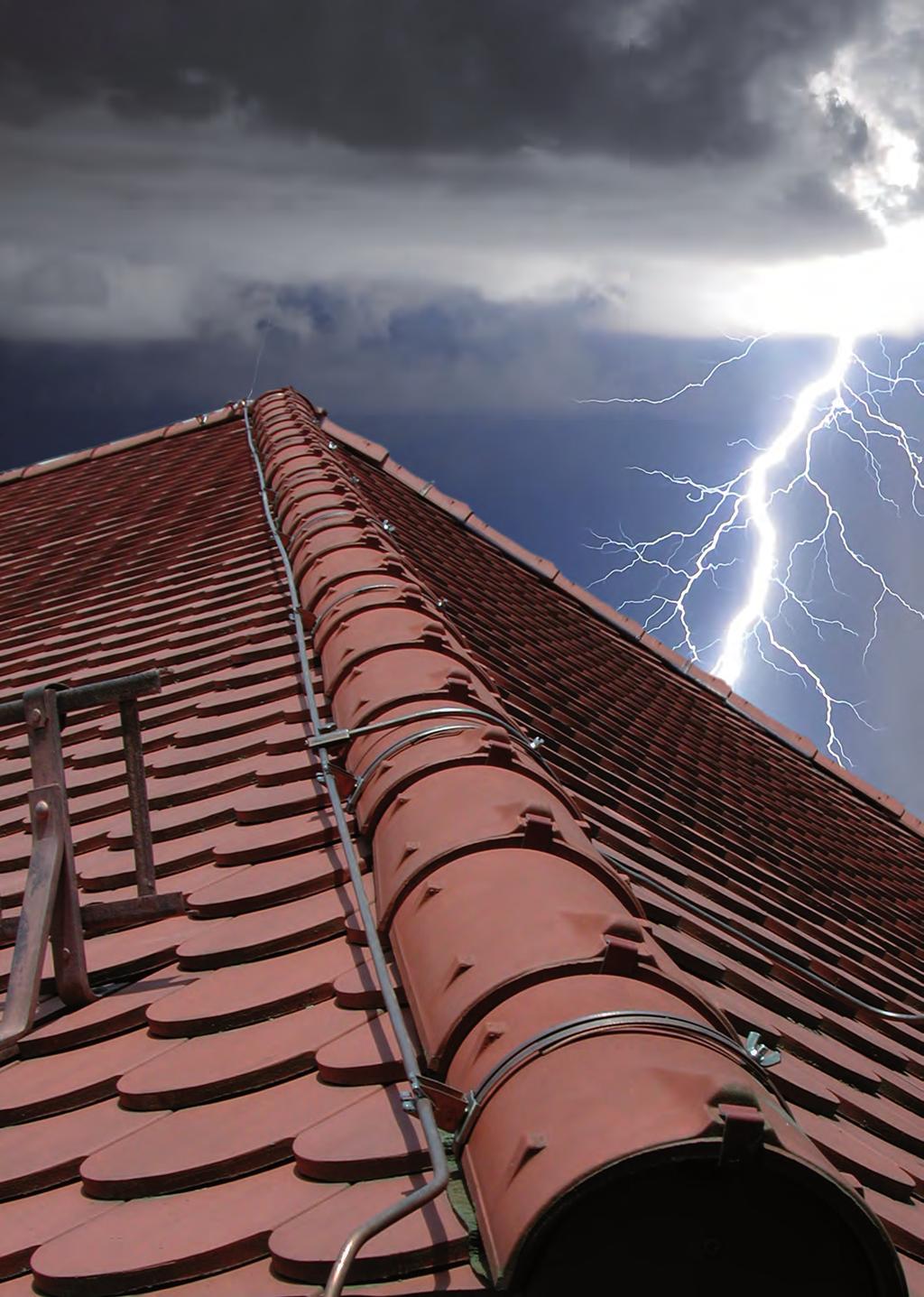

8 Odgromowy poradnik dekarza Detale i montaż na dachach ceramicznych 8

9 Odgromowy poradnik dekarza Ochrona odgromowa na dachu metalowym. Dlaczego? Ze względu na ryzyko wytopienia otworu, perforacji przez piorun 10,00 mm 10,00 mm blacha Aluminium o grubości 0,5 mm blacha Kupfer Cu o grubości 0,5 mm d = 0,5 mm; 200 A, 350 msd = 0,5 mm; 200 A, 18 10,00 mm 10,00 mm blacha Edelstahl stalowa nierdzewna Stahl blacha stalowa o d grubości = 0,5 0,5 mm; mm 200 A, 90 msd o grubości = 0,5 mm; 0,5 mm 200 A, 10 10,00 mm blacha verzinkter stalowa ocynkowana Stahl attyka po trafieniu przez grubości d = 0,5 0,5 mm; mm 200 A, 100 mspiorun 20,4 ka Detale i montaż na dachu metalowym 9

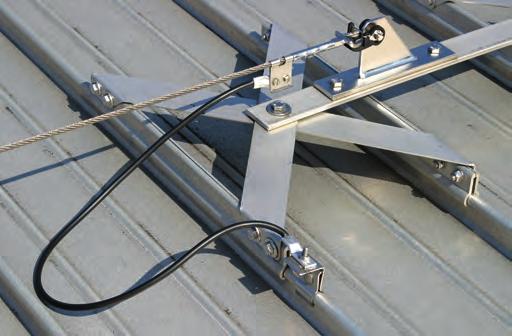

10 Odgromowy poradnik dekarza Detale i montaż na dachu metalowym Detale i montaż na dachach metalowych 10

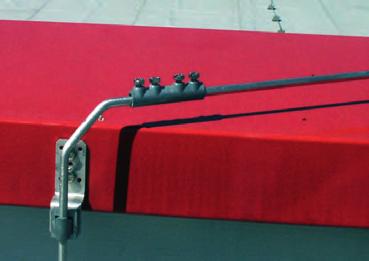

11 Odgromowy poradnik dekarza Detale i montaż na dachu płaskim 11

12 Odgromowy poradnik dekarza - miejsce na notatki Masz pytania, uwagi, propozycje dotyczące tej publikacji? Napisz do nas: warszawa@dehn.pl 12

13 Skrócony katalog osprzętu odgromowego - pełny katalog (ponad 280 stron) jest dostępny na stronie Drut okrągły Drut okrągły wg normy PN-EN (EN ), do stosowania w ochronie odgromowej Drut DEHNalu Al i AlMgSi nie wolno układać w tynku, w betonie ani w ziemi. Nr katalogowy Średnica AlMgSi AlMgSi AlMgSi Własności półtwardy półtwardy miękki-skręcany Ciężar zwoju ok. 20 kg ok. 3 kg ok. 20 kg 148 m 21 m 148 m Nr katalogowy Średnica 10 mm AlMgSi Al Własności miękki-skręcany miękki-skręcany Ciężar zwoju ok. 3 kg ok. 21 kg 21 m 100 m Drut DEHNcupal drut aluminiowy miedziowany, prostowany przez skręcanie Nr katalogowy Średnica Al / Cu Własności miękki-skręcany W oparciu o EN Pokrycie Cu min. 0,26 mm Ciężar zwoju ok. 20 kg 110 m Uszczelka na drut przed spływaniem wody chroni przed płynięciem wody deszczowej po drucie, dla ochrony elewacji / fasady budynku przed zabrudzeniem. Drut DEHNalu w płaszczu z tworzywa (płaszcz bezhalogenowy, odporny na mróz i stabilny przy UV) Nr katalogowy Średnica AlMgSi Własności miękki Średnica zewnętrzna 11 mm Ciężar zwoju ok. 20 kg 100 m Drut stalowy ocynkowany ogniowo, grubość cynku 50 µm (350 g/m 2 ) Nr katalogowy Średnica 10 mm 10 mm Ciężar zwoju ok. 50 kg ok. 50 kg ok. 18,5 kg 127 m 81 m 30 m Drut stalowy w płaszczu z tworzywa wykonanie z płaszczem z tworzywa jako dodatkąwa ochrona mechaniczna/korozyjna np. jako doprowadzenie do uziomu Nr katalogowy Średnica 10 mm Średnica zewnętrzna 11 mm 13 mm Ciężar zwoju ok. 33 kg ok. 34 kg 75 m 50 m Drut miedziany Nr katalogowy Średnica Cu Cu Cu Własności miękki F20 miękki F20 półtwardy F25 Ciężar zwoju ok. 45 kg ok. 9 kg ok. 45 kg 100 m 20 m 100 m Nr katalogowy tworzywo szt. tworzywo szt. Na przewód Kolor szary brązowy 100 szt. 100 szt. Linka do stosowania w ochronie odgromowej. Linka aluminiowa nie wolno układać w tynku, w betonie ani w ziemi Nr katalogowy Przekrój 50 mm 2 Budowa linki 19 x 1, Al Średnica zewnętrzna 9 mm Ciężar zwoju ok. 13,5 kg 100 m Linka miedziana Nr katalogowy Przekrój 50 mm 2 50 mm 2 70 mm 2 Budowa linki 19 x 1, 19 x 1, 19 x 2,1 mm Średnica zewnętrzna 9 mm 9 mm 10,5 mm Ciężar zwoju ok. 22 kg ok. 44 kg ok. 30 kg 50 m 100 m 50 m Nr katalogowy Przekrój 70 mm 2 95 mm mm 2 Budowa linki 19 x 2,1 mm 19 x 2,5 mm 19 x 2, Średnica zewnętrzna 10,5 mm 12,5 mm 14,5 mm Ciężar zwoju ok. 60 kg ok. 42 kg ok. 53 kg 100 m 50 m 50 m 13

14 Iglice Podstawy betonowe do ochrony nadbudówek dachowych, kominów itp., również do podstawy betonowej o średnicy 10 mm specjalnie do podstawy betonowej z klinem 8,5 kg (nr katalogowy ) lub do mocowania wspornikami Nr katalogowy Długość całkowita (l1) 1000 mm 1000 mm 1000 mm Al Cu 20 szt. 20 szt. 20 szt. z przewężeniem Długość przewężenia zawsze 1000 mm Dane techniczne: Wykonanie AlMgSi krawędzie fazowane Nr katalogowy Długość całkowita (l1) 1500 mm 2000 mm 2500 mm 3000 mm 10 szt. 10 szt. 10 szt. 10 szt. Nr katalogowy Długość całkowita (l1) 3500 mm 4000 mm 5000 mm 10 szt. 10 szt. 10 szt. o średnicy 16 mm, do przycięcia na wymiar do mocowania iglic dla ochrony małych urządzeń na dachach płaskich lub do mocowania wsporników dystansujących DEHNiso np. do prowadzenia podwyższonych zwodów poziomych lub do iglic na trójnogu (tylko podstawy 17 kg) Podstawa 17 kg z klinem możliwość układania jedna na drugiej, do iglic Ø 16 mm, z przewężeniem lub do wsporników DEHNiso Ø 16 mm Nr katalogowy Ciężar 17 kg Mocowanie na klin, Ø 16 mm Średnica Ø 337 mm Beton (C45/55) 54 szt. Podstawa 17 kg z klinem i podkładką możliwość układania jedna na drugiej Nr katalogowy Ciężar 17 kg Mocowanie na klin, Ø 16 mm Średnica Ø 337 mm Beton (C45/55) 54 szt. Nr katalogowy Długość całkowita (l1) 6000 mm AlMgSi 1 szt. rurowe z przewężeniem wykonanie lekkie; długość przewężenia zawsze 1000 mm Nr katalogowy Długość całkowita (l1) 1500 mm 2000 mm 2500 mm 3000 mm AlMgSi AlMgSi AlMgSi AlMgSi 10 szt. 10 szt. 10 szt. 10 szt. Nr katalogowy Długość całkowita (l1) 3500 mm 4000 mm 5000 mm 1500 mm AlMgSi AlMgSi AlMgSi Cu 10 szt. 10 szt. 10 szt. 10 szt. Podstawa 8,5 kg z klinem do iglic Ø 10 mm o wysokości 1000 mm lub do wsporników DEHNiso Ø 16 mm o wysokości do 675 mm (odstęp 0,8 m) Nr katalogowy Ciężar 8,5 kg Mocowanie na klin, Ø 10/16 mm Średnica Ø 240 mm Beton (C45/55) 120 szt. Podkładki pod podstawę betonową do ochrony pokrycia dachowego Wykonanie duże do podstawy betonowej (nr katalogowy , ) 17 kg Nr katalogowy Długość całkowita (l1) 1500 mm 2000 mm 2500 mm 3000 mm 10 szt. 10 szt. 10 szt. 10 szt. Nr katalogowy Średnica Ø (d1) 370 mm tworzywo szt. (EVA) Kolor czarny 1 szt. Mufa łącząca do iglicy do przedłużenia iglicy, unika się problemów transportowych w przypadku dwóch krótszych iglic zamiast jednej długiej iglicy. Wymagane boczne mocowanie górnej części. Nr katalogowy Al 16 / 16 mm Średnica zewnętrzna 2 10 szt. Wykonanie małe do podstawy betonowej (nr katalogowy , ) 8,5 kg Nr katalogowy Średnica Ø (d1) 280 mm tworzywo szt. (EVA) Kolor czarny 1 szt. 14

15 Iglice na giąsiory na kalenicę Iglica na dach trapezowy do ochrony kolektorów słonecznych, paneli PV lub innych instalacji umieszczanych na połaci dachu Montaż iglicy bazuje na zaciskach. Regulacja stopniowa pozwala na dopasowanie do gąsiora o różnych rozmiarach. Nr katalogowy Iglica Al Długość 1000 mm Zakres regulacji do gąsiorów mm 1 szt. Bliższe dane podano w instrukcji montażowej nr do ochrony nadbudówek dachowych, świetlików itp. Iglica przeznaczona do dachów z blachy trapezowej. Odległość między podstawami jest regulowana i pasuje do każdego prolila. Nr katalogowy Długość całkowita 2000 mm iglicy Al podstawyl tworzywo szt. 1 szt. Wykonanie o długości 1500 mm (o nr katalogowym ) na zapytanie. Obejma taśmowa do iglicy Nr katalogowy Do mocowania iglicy 10 mm wspornika Zakres regulacji do gąsiora mm Wymiary taśmy 500x25x0,3 mm Obejmy taśmowe do mocowania iglic zapewniają połączenie konstrukcji wsporczych paneli PV (profile kwadratowe) z iglicami o wytrzymałości na prąd piorunowy. Przy montażu obejmy na rurach należy zdemontować dwie płaskie wygięte płytki. Nr katalogowy taśmy, korpusu Zakres obejmy, profil 40x60 do 70x70 mm Zakres obejmy, rura mm Do iglic 16 mm 1 szt. Nr katalogowy Do mocowania iglicy 16 mm wspornika Zakres regulacji do gąsiora mm Odległość montażowa (l1) 280/350/420 mm Wymiary taśmy 500x25x0,3 mm Wspornik iglicy na dach kryty dachówką do stosowania jako podstawa mocowania iglic na dachach o dużym nachyleniu, zabezpieczony przez samorozkręceniem (tarcza zębata nastawna) z nakrętką kontrującą, otwory w taśmie do przykręcenia do łaty dachowej. Na kominie wymagane dodatkowe mocowanie iglicy np. wspornikiem DEHNiso. Iglice na dach metalowy do ochrony nadbudówek dachowych, świetlików itp. Mocowana przy pomocy wsporników dachowych z zaciskami krawędziowymi dobranych do rąbka blachy, na końcach krzyżaka otwory (Ø11 mm) dla zacisków. Wsporniki dachowe należy dobrać odpowiednio do profilu blachy (np. do rąbka okrągłego wspornik o nr kat lub do rąbka stojacego wspornik o nr kat ). Wykonanie o wysokości 2000 mm z gwinetm M16 u podstawy Nr katalogowy Długość całkowita 2000 mm iglicy Al taśmy 1 szt. Wykonanie o wysokości 1500 mm (o nr katalogowym ) na zapytanie. Adapter iglicy Nr katalogowy taśmy bolca i śruby Długość taśmy 475 mm 16 mm 1 szt adapter do pionowego ustawienia iglicy na dachu pochyłym do 10, do podstawy betonowej z mocowaniem na klin (Nr katalogowy lub ) Nr katalogowy adaptera 16 mm bolca i śruby 1 szt. Wykonanie o wysokości do 3500 mm z dopasowaniem do nachylenia dachu maks. 10 Nr katalogowy Długość całkowita 2500 mm 3000 mm 3500 mm iglicy Al Al Al taśmy 1 szt. 1 szt. 1 szt. 15

16 Iglice wolnostojące 2,5 do 3,5 m Wsporniki dachowe DEHNiso Iglica wolnostojąca ze statywem do ochrony urządzeń na dachu, z dopasowaniem do nachylenia dachu maks. do 10. Iglice są obliczone na parcie wiatru i przeznaczone do II i III strefy wiatrowej wg normy DIN 4131 (do 145 km/h i 161 km/h). Podstawy betonowe (nr kat lub ) i podkładki PCV (nr kat lub ) należy zamawiać oddzielnie. Iglica Podstawa beton. Podkładka Nr kat x Nr kat x Nr kat Nr kat x Nr kat x Nr kat Nr kat x Nr kat x Nr kat Nr katalogowy Wysokość 2500 mm 3000 mm 3500 mm Promień 250 mm 250 mm 250 mm Ilość podstaw 3 szt. po 8,5 kg 3 szt. po 17 kg 3 szt. po 17 kg 1 szt. 1 szt. 1 szt. Bliższe dane podano w instrukcji montażowej nr Iglice wolnostojące 4 do 8,5 m Iglica wolnostojąca ze składanym statywem do ochrony dużych urządzeń na dachu z dopasowaniem do nachylenia dachu maks. do 10.Iglice są obliczone na parcie wiatru i przeznaczone do II strefy wiatrowej wg normy DIN 4131 (do 145 km/h). Podstawy betonowe (nr kat ) w odpowiedniej ilości i podkładki PCV (nr kat ) należy zamawiać oddzielnie. do wysokości 5,5 m Nr katalog Wysokość 4000 mm 4500 mm 5000 mm 5500 mm Promień 560 mm 560 mm 560 mm 560 mm Ilość podstaw 3 szt. 3 szt. 6 szt. 6 szt. betonowych po 17 kg po 17 kg po 17 kg po 17 kg Opak. jedn. 1 szt. 1 szt. 1 szt. 1 szt. do wysokości 8,5 m z własnymi odciągami ze stali nierdzewnej Ø 10 mm Nr katalog Wysokość 6000 mm 6500 mm 7000 mm Promień 1435 mm 1435 mm 1435 mm Ilość podstaw 6 szt. 6 szt. 6 szt. betonowych po 17 kg po 17 kg po 17 kg Opak. jedn. 1 szt. 1 szt. 1 szt. Nr katalog Wysokość 7500 mm 8000 mm 8500 mm Promień 1435 mm 1435 mm 1435 mm Ilość podstaw 6 szt. 9 szt. 9 szt. betonowych po 17 kg po 17 kg po 17 kg Opak. jedn. 1 szt. 1 szt. 1 szt. Bliższe dane podano w instrukcji montażowej nr grupa wsporników do zachowania odstępu izolacyjnego na dachu płaskim. pręta to tworzywo szt. wzmocnione włóknem szklanym (GFK) Ø 10 mm, stabilny przy UV, kolor jasnoszary Wspornik z podstawą betonową i podkładką, do drutu Przepust dachowy Wspornik z podstawą betonową i podkładką, luźne prowadzenie drutu Nr katalogowy wspornika K/GFK K/GFK Długość (l1) 295 mm 435 mm Długość izolacyjna 220 mm 360 mm 24 szt. 24 szt. Wskazówka: do prowadzenia podwyższonych zwodów poziomych (drut) w celu zachowania odstępu izolacyjnego przy układaniu na dachach płaskich Pręt izolacyjny ze wspornikiem do mocowania drutu okrągłego, pasuje do podstawy o nr kat i podkładki , luźne prowadzenie drutu Nr katalogowy tworzywo szt. tworzywo szt. Długość (l1) 280 mm 420 mm Isolierstrecke 220 mm 360 mm 24 szt. 24 szt. Wspornik z gniazdem do pręta izoalcyjnego do mocowania drutu na pręcie GFK Nr katalogowy tworzywo szt. Kolor szary 24 szt. Podstawa betonowa do stabilizacji podkładki z prętem izolacyjnym Nr katalogowy Beton (C35/45) Ciężar 4,6 kg 24 szt. Podkładka podkładka z gniazdem do pręta izoalcyjnego (do prętów o nr katalogowym , ) i do ochrony pokrycia dachowego przed kontaktem z podstawą betonową (o nr katalog ) Nr katalogowy Średnica 300 mm Średnica gniazda 10 mm tworzywo szt. Kolor szary 24 szt. do dachów płaskich do przeprowadzenia drutu okrągłego przez dach z uszczelnieniem. Przy montażu zachować maks. temperatura pracy +110 C. Nr katalogowy tworzywo szt. Przepust dla drutu 8 / 10 / 16 mm Przepust dla płask. 20x2,5 / 30x3,5 mm 25 szt. Przy wysokości wyprowadzenia powyżej 100 mm należy przepust i przewód owijać taśmą uszczelniającą samoklejącą (taśma alu). 16

17 Wsporniki dachowe na dachy płaskie Wsporniki dachowe ze sprężyną na gąsiory, do kalenicy do mocowania drutu i taśmy na dachu płaskim Typ FB2 z podwójnym uchwytem drutu Nr katalogowy Prowadzenie drutu luźne zaciśnięty tworzywo szt. tworzywo szt. Ciężar 1 kg 1 kg 10 szt. 10 szt. Typ KF2 z podwójnym uchwytem drutu do przyklejania paskiem pokrycia dachowego (o grubości do 5 mm) do dachu Nr katalogowy Prowadzenie drutu luźne tworzywo szt. 100 szt. Bliższe dane podano w instrukcji montażowej nr Typ FB Nr katalogowy Prowadzenie drutu luźne tworzywo szt. Ciężar 1 kg 10 szt. Typ KF do przyklejania paskiem pokrycia dachowego (o grubości do 2,5 mm) do dachu Nr katalogowy Prowadzenie drutu luźne tworzywo szt. 100 szt. Bliższe dane podano w instrukcji montażowej nr Górna część o nr katalogowyn dostępna oddzielnie na zapytanie Akcesoria do wsporników dachowych Adapter do Typ FB i KF mocowany na wsporniku dachowym, do prowadzenia drutu okrągłego 10 mm, luźne prowadzenie drutu Uwaga: adapter do drutu 6 mm dostępny na zapytanie Nr katalogowy mm tworzywo szt. Adapter do Typ FB i KF mocowany na wsporniku dachowym (Nr katalogowy ), do prowadzenia płaskownika 30 mm, luźne prowadzenie drutu Nr katalogowy Do płaskownika 30 mm tworzywo szt. Klamra do Typ FB i KF mocowana na wsporniku dachowym (nr katalogowy ), jako dodatkowe mocowanie ułożonego drutu, na dachu pochyłym Nr katalogowy tworzywo szt. do mocowania drutu na kalenicy np. na gąsior SPANNgrip light SPANNgrip light z mocowaniem na sprężynie ze wspornik iem DEHNgrip, do drutu, luźne prowadzenie drutu, przestawny Zakres regulacji do gąsiora mm Nr katalogowy wspornika Zakres regulacji do gąsiora mm mm Wysokość wspornika (h1) 20 mm 32 mm 25 szt. 25 szt. SPANNgrip SPANNgrip ze sprężyną z i wspornikiem DEHNgrip, do drutu, luźne prowadzenie drutu, przestawny Zakres regulacji do gąsiora mm Nr katalogowy wspornika Cu Cu Zakres regulacji do gąsiora mm mm mm mm Wysokość wspornika (h1) 20 mm 20 mm 32 mm 32 mm / gal Cu / gal Cu 25 szt. 25 szt. 25 szt. 25 szt. płynna regulacja ze wspornikiem DEHNgrip luźne prowadzenie drutu, przestawny (początek, środek, koniec) Dane techniczne: Zakres regulacji do gąsiora Nr katalogowy wspornika / gal Cu Wysokość wspornika 32 mm 32 mm / gal Cu 25 szt. 25 szt mm Nr katalogowy wspornika / gal Cu Wysokość wspornika 20 mm 20 mm 20 mm / gal Cu 25 szt. 25 szt. 25 szt. stopniowo regulowany ze wspornikiem DEHNQUICK prowadzony drut jest zaciśnięty Dane techniczne: 6-10 mm Nr katalogowy wspornika Zakres regulacji do gąsiora mm mm mm 25 szt. 25 szt. 25 szt. Nr katalogowy wspornika Cu Cu Zakres regulacji do gąsiora mm mm Cu Cu 25 szt. 25 szt. 17

18 Wsporniki dachowe na kalenicę i gąsiory Wspornik DEHNgrip z taśmą na połać dachu do mocowania drutu okrągłego na kalenicy z nakładką i samouszczelnieniem do dachówek, gąsiorów, płytek, pokryć falistych, z samouszczelnieniem (rozpierająca śruba), prowadzony drut jest zaciśnięty Nr katalogowy wspornika tworzywo szt. Średnica otworu Ø 12 mm 7-10 mm Do płaskownika 20 mm 25 szt. DEHNgrip z taśmą aluminiową do łatwego dopasowania do dachówek, ze wspornikiem DEHNgrip, luźne prowadzenie drutu Nr katalogowy wspornika Al Al Długość taśmy (l1) 205 mm 205 mm Wysokość wspornika 20 mm 32 mm FLEXIgrip do zawieszenia pod dachówką i do łaty, z elastyczną taśmą, luźne prowadzenie drutu Nr katalogowy wspornika Długość taśmy 170 mm 170 mm Wysokość wspornika (h1) 32 mm 32 mm / gal Cu UNIgrip wysokość 20 mm z wytłoczeniami w taśmie dla łatwego dopasowania do dachówek i łat, ze wspornikiem DEHNgrip, luźne prowadzenie drutu Dane techniczne: Wysokość wspornika 20 mm Nr katalogowy wspornika Cu Długość taśmy (l1) 205 mm 205 mm 335 mm Wsporniki dachowe z taśmą na połać dachu do wsunięcia pod dachówkę, pokrycie bitumiczne wykonanie proste wykonanie proste, ze wspornikiem DEHNQUICK, do drutu 6-10 mm, prowadzony drut jest zaciśnięty Nr katalogowy wspornika Cu Wysokość taśmy (h1) 55 mm 55 mm 55 mm 70 mm Długość taśmy (l1 / t1) 260 / 2 mm 260 / 1 mm 260 / 2 mm 420 / 2 mm 6-10 mm 6-10 mm 6-10 mm 6-10 mm Wykonanie gięte ze wspornikiem DEHNQUICK, prowadzony drut jest zaciśnięty Nr katalogowy wspornika Cu Wysokość taśmy (h1) 55 mm 55 mm 55 mm Długość taśmy (l1 / t1) 260 / 2 mm 260 / 1 mm 260 / 2 mm 6-10 mm 6-10 mm 6-10 mm Nr katalogowy wspornika Cu Cu Długość taśmy (l1) 335 mm 475 mm 475 mm UNIgrip wysokość 32 mm z wytłoczeniami w taśmie dla łatwego dopasowania do dachówek i łat, ze wspornikiem DEHNgrip, luźne prowadzenie drutu Nr katalogowy wspornika Długość taśmy (l1) 205 mm 335 mm 475 mm Wysokość wspornika 32 mm 32 mm 32 mm Wsporniki dachowe z giętą taśmą, do połaci dachu do zawieszenia na dachówce / łacie ze wspornikiem DEHNgrip luźne prowadzenie drutu Nr katalogowy wspornika Długość taśmy (l1) 169 mm Wysokość wspornika 20 mm 18

19 Wsporniki dachowe z giętą taśmą, do połaci dachu ze wspornikiem DEHNQUICK do zawieszenia na dachówce lub łacie dachu, prowadzony drut (wzdłuż lub poprzecznie) jest zaciśnięty Nr katalogowy wspornika Długość taśmy (l1) 115 / (48) mm 410 / (36) mm 6-10 mm 6-10 mm 25 szt. z nakładką dwuśrubową do łaty dachowej, prowadzony drut jest zaciśnięty Nr katalogowy wspornika Długość taśmy (l1) 410 mm 7-10 mm 25 szt. DEHNgrip do pokryć bitumicznych jak również do dachówek i elewacji, luźne prowadzenie drutu Nr katalogowy wspornika Wysokość wspornika 20 mm 20 mm Wsporniki dachowe do dachów metalowych do mocowania iglic na dachu metalowym Przy doborze odpowiednich zacisków należy wybierać te, które zostały zbadane prądem piorunowym 100 ka (10/350). Przy mocowaniu dwoma zaciskami. do rąbka stojącego okrągłego, z zaciskiem Nr katalogowy wspornika Al Ø 20 mm Ø 20 mm Al 6-10 mm 6-10 mm Prowadzenie drutu zaciśnięty zaciśnięty do rąbka stojącego okrągłego, z DEHNgrip luźne prowadzenie drutu Nr katalogowy wspornika Al Ø 20 mm Ø 20 mm Prowadzenie drutu luźne luźne do rąbka, z zaciskiem do blachy w systemie np. RIB-ROOF Speed 500 prod. Zambelli Nr katalogowy wspornika Al ok. 18/22 mm Al 6-10 mm Prowadzenie drutu zaciśnięty do rąbka stojącego, z zaciskiem Wsporniki dachowe z profilowaną taśmą, do połaci dachu Wsporniki dachowe do zawieszenia na rąbku dachówki / płyty do zawieszenia na dolnym rąbku / krawędzi, ze wspornikiem DEHNgrip luźne prowadzenie drutu Nr katalogowy wspornika Długość taśmy 103 mm Wysokość wspornika 20 mm do zawieszenia na górnym rąbku / krawędzi, ze wspornikiem DEHNgrip do zawieszenia na profilu dachówki, ze wspornikiem DEHNgrip, luźne prowadzenie drutu, długość taśmy 87 mm Nr katalogowy wspornika Długość taśmy 87 mm Wysokość wspornika 20 mm Nr katalogowy wspornika 0, mm Prowadzenie drutu zaciśnięty do rąbka stojącego, z DEHNgrip Nr katalogowy wspornika 0,7- Prowadzenie drutu luźne do dachu trapezowego, z zaciskiem do przykręcenia śrubą / blachowkrętem dachowym Nr katalogowy wspornika 6-10 mm Prowadzenie drutu zaciśnięty do dachu trapezowego, z DEHNgrip do przykręcenia śrubą / blachowkrętem dachowym Nr katalogowy wspornika Prowadzenie drutu luźne 19

20 Wsporniki dachowe samoklejące Wsporniki dachowe do pokryć falistych do układania drutu np. na dachu z blachy trapezowej. Wspornik można stosować na podłożach gładkich, nieporowatych, dachach metalowych i attyce. Przed przyklejeniem oczyścić powierzchnię np. alkoholem isopropylowym 99,1 %. Po przygotowaniu powierzchni oderwać folię ochronną ze stopy wspornika i przykleić. Uwaga: przestrzegać zaleceń instrukcji montażowej nr 1473! ze wspornikiem DEHNsnap Nr katalogowy wspornika tworzywo szt. tworzywo szt. Kolor Wspornik szary ze wspornikiem DEHNgrip Nr katalogowy wspornika tworzywo szt. Wsporniki do dachu płaskiego z otworami do mocowania Wsporniki dachowe na dach płaski do układania drutu na kalenicy i na połaci dachu do pokryć falistych Profil 5 z DEHNQUICK do układania drutu na połaci dachu Nr katalogowy wspornika 6-10 mm Prowadzenie drutu zaciśnięty do pokryć falistych Profil 5 z DEHNgrip do układania na połaci dachu Nr katalogowy wspornika Prowadzenie drutu luźne Wykonanie małe ze wspornikiem DEHNQUICK, prowadzony drut jest zaciśnięty, wysokość do środka przewodu 60 mm Nr katalogowy wspornika Wymiar 50x60 mm 6-10 mm Wykonanie duże ze wspornikiem DEHNQUICK, prowadzony drut jest zaciśnięty, wysokość do środka przewodu 60 mm Nr katalogowy wspornika Wymiar 100x100 mm 6-10 mm do pokryć falistych Profil 5 i Profil 8 z DEHNQUICK do układania drutu na kalenicy i na połaci dachu, wykonanie gięte Nr katalogowy wspornika 6-10 mm Prowadzenie drutu zaciśnięty do pokryć falistych Profil 5 i Profil 8 z DEHNQUICK do układania drutu na kalenicy i połaci dachu, wykonanie gięte Nr katalogowy wspornika 6-10 mm Prowadzenie drutu zaciśnięty 20

21 Wsporniki dachowe do pokryć falistych Wsporniki z nakładką i uszczelnieniem do pokryć falistych Profil 5 i Profil 8 z DEHNgrip do układania drutu na kalenicy i połaci, wykonanie proste Nr katalogowy wspornika Prowadzenie drutu luźne kompletny z uszczelką do układania drutu okrągłego, prowadzony drut jest zaciśnięty z gwintem wewnętrznym M8 Nr katalogowy mm części górnej części dolnej ZG z gwintem wewnętrznym, ze śrubą i kołkiem Wsporniki DEHNgrip bezśrubowy ze stali nierdzewnej, z luźnym prowadzeniem drutu wysokość 20 mm Nr katalogowy Gwint wspornika M6 Średnica otworu wspornika Ø 7, wysokość 32 mm Nr katalogowy Gwint wspornika M6 Średnica otworu wspornika Ø 7, wysokość 20 mm komplet ze śrubą, cokołem z tworzywa (szary) i kołkiem Nr katalogowy Średnica otworu wspornika Ø 7, Śruba ak 5x50 mm Nr katalogowy mm części górnej części dolnej ZG Śruba ak 5x50 mm Kołek rozporowy Ø 8x40 mm z gwintem wewnętrznym, np. do drutu z płaszczem z tworzywa Nr katalogowy mm części górnej części dolnej ZG 50 szt Wspornik z nakładką płaski dwuśrubowa nakładka, śruby M6, do drutu i.płaskownika, z uszczelką z tworzywa sztucznego (szara) Nr katalogowy mm Do płaskownika 30 mm Śruba ak 5x50 mm Kołek rozporowy Ø 8x40 mm Wsporniki DEHNhold Wspornik do mocowania drutu, z nakładką, prowadzony drut jest zaciśnięty Do stosowania przy różnych materiałach drutu i podłoża np. Al,, i Cu z gwintem wewnętrznym Nr katalogowy / gal Cu 8-10 mm 8-10 mm Do płaskownika 20 mm 20 mm Gwint wspornika M8 M8 Wsporniki DEHNfix System wsporników z DEHNQUICK - można wbijać młotkiem. Prowadzony drut jest zaciśnięty, wspornik stabilny przy UV. wysokość 30 mm, głębokość otworu 45 mm, średnica otworu Ø Nr katalogowy części górnej Cu części dolnej tworzywo szt. tworzywo szt. tworzywo szt mm 6-10 mm 6-10 mm Kolor Wspornik szary szary brązowy Schlagdübel 75/30 mm 75/30 mm 75/30 mm Uwaga: tylko do jednorodnego podłoża, betonu lub kamienia. 21

22 Wsporniki z nakładką i kołkiem Wsporniki jako nakładki dwuśrubowy, śruby M6, do drutu i płaskownika z kwadratowym kołkiem Nr katalogowy mm 7-10 mm 7-10 mm 7-10 mm Do płaskownika 20 mm 20 mm 20 mm 20 mm części górnej Cu części dolnej Cu Mocowanie (l1) kołek kołek kołek kołek 70 mm 100 mm 150 mm 100 mm z oddzielanym okrągłym kołkiem np. do układania pod tynkiem DEHNQUICK do przykręcenia, dla dużego zakresu drutów przy zaciśniętym prowadzeniu drutu Nr katalogowy mm 6-10 mm 6-10 mm Średnica otworu Ø 8,5 mm 8,5 mm 6,5 mm 100 szt. Zacisk nakładka do przykręcenia, dla dużego zakresu drutów przy zaciśniętym prowadzeniu drutu Nr katalogowy mm 6-10 mm Średnica otworu Ø 9 mm 9 mm 100 szt. 100 szt. Nr katalogowy mm 7-10 mm Do płaskownika 20 mm 20 mm części górnej części dolnej Mocowanie (l1) okrągły kołek 70 mm okrągły kołek 100 mm Wsporniki do ścian z izolacją Wsporniki do podtynkowego układania drutu wykonanie do wbijania młotkiem Nr katalogowy mm Prowadzenie drutu zaciśnięty / luźny Mocowanie kwadratowy kołek 70 mm dwuśrubowy, śruby M6, prowadzony drut jest zaciśnięty Wsporniki do rury spustowej do prowadzenia drutu wzdłuż rury spustowej (wody deszczowej) Nr katalogowy Grubość izolacji ok. 60 mm ok. 110 mm ok. 130 mm 7-10 mm 7-10 mm 7-10 mm części dolnej ZG ZG ZG części górnej Wysokość wspornika 20 mm 20 mm 20 mm Śruba i kołek bl (TX40) 7x140 mmbl (TX40) 7x180 mmbl (TX40) 7x240 mm Typ PPS ze śrubą ślimakową Nr katalogowy Zakres regulacji Ø mm mm mm mm / gal Cu / gal Cu Typ PS bezśrubowy, montaż z obcęgami Wspornik pazur Wspornik do mocowania na ścianie ze śrubą M6, prowadzony drut jest zaciśnięty Nr katalogowy Średnica otworu Ø 6,5 mm 6-10 mm Wysokość wspornika 22 mm Nr katalogowy Zakres regulacji Ø mm mm 100 mm 100 mm stopniowo co stopniowo co 5 mm 5 mm Cu Cu 25 szt. 25 szt. 25 szt. 25 szt. 22

23 Wsporniki wbijane z nakładką i kołkiem Zaciski MV Dwuśrubowa nakładka, śruby M6, wspornik do iglic i prętów uziemiających, prowadzony drut jest zaciśnięty z kołkiem kwadratowym Nr katalogowy części górnej części dolnej 16 mm Mocowanie (l1) kwadratowy kołek 100 mm wielofunkcyjny do uniwersalnego stosowania jako krzyżowy, T i równoległy; dwuczęściowy ze śrubą sześciokątną i gwintem w części dolnej Nr katalogowy Al Cu 8-10 mm 8-10 mm 8-10 mm Grubość materiału (t1 / t2) 2,5 mm 3,0 mm 2,5 mm 3,0 mm Wspornik do iglicy na ściany z izolacją dwuśrubowa nakładka, śruby M6, z uszczelką (ZG) i kołkiem Ø 10 mm Nr katalogowy Grubość izolacji ok. 110 mm części górnej części dolnej ZG 16 mm Śruba i kołek bl (TX40) 7x180 mm Nr katalogowy *) (V4A) 10 mm 10 mm 8-10 mm Grubość materiału (t1 / t2) 2,5 mm 2,5 mm 2,5 mm *) Wykonanie o nr katalogowym z materiału (V4A) nadaje się również do stosowania w ziemi ze śrubą sześciokątną i podkładką sprężystą gwint w części dolnej Nr katalogowy Al 8-10 mm 8-10 mm 8-10 mm Grubość materiału (t1 / t2) 2,5 mm 3,0 mm 2,5 mm Wsporniki do iglicy - DEHNfix System wsporników z funkcją DEHNQUICK - można wbijać młotkiem. Prowadzony drut jest zaciśnięty, wspornik stabilny przy UV, wysokość 42 mm, głębokość otworu 60 mm, średnica otworu Ø Wspornik do iglicy pazur Nr katalogowy części górnej części dolnej tworzywo szt. 16 mm Kołek 100/60 mm Wspornik do mocowania na ścianie ze śrubą M6, pręt jest zaciśnięty Nr katalogowy Średnica otworu Ø 6,5 mm Do iglic mm Nr katalogowy Cu 10 mm 10 mm Grubość materiału (t1 / t2) 3,0 mm 2,5 mm 2,5 mm ze śrubą płaską i zabezpieczony przed rozkręceniem (otwór kwadratowy w częsci górnej) Nr katalogowy *) Al Cu 8-10 mm 8-10 mm Grubość materiału (t1 / t2) 2,5 mm 3,0 mm 3,0 mm Nr katalogowy mm 10 mm Grubość materiału (t1 / t2) 2,5 mm 2,5 mm *) Wykonanie zacisku MV o nr katalogowym ale ze śrubą dostępne na zapytanie pod nr katalogowym /S Id.-Nr ze śrubą sześciokątną i podkładką sprężystą, do iglicy gwint w części dolnej Nr katalogowy /16 mm 8-10/16 mm Grubość materiału (t1 / t2) 3,0/2,5 mm 3,0/2,5 mm 23

24 Zaciski MV Zaciski jako nakładki ze śrubą płaską, do iglicy zabezpieczony przed samorozkręceniem (kwadratowy otwór w górnej części) Nr katalogowy /16 mm 8-10/16 mm Grubość materiału (t1 / t2) 3,0/2,5 mm 3,0/2,5 mm Zacisk MV bimetaliczny do łączenia drutów z różnych materiałów, z przekładką (Cupal) i gwinetm w części dolnej Nr katalogowy Cu / Al Grubość materiału (t1 / t2) 8-10 mm np. jako podłączenie do konstrukcji, zacisk z kwadratowym otworem 11 mm, śrubą płaską i nakrętką Zaciski KS Nr katalogowy Cu 6-10 mm 6-10 mm 6-10 mm Grubość materiału 2,5 mm 2,5 mm 2,5 mm 100 szt. 100 szt. 100 szt. Zacisk śrubowy do połączenia drutu np. z konstrukcją płaską jednoczęściowy śruba i nakrętka M10 Nr katalogowy śruby ZG ZG 7-10 mm 7-10 mm Wykonanie z podkł. sprężyn. 100 szt. 100 szt. Zaciski MMV Zacisk Mini MV do uniwersalnego stosowania jako krzyżowy, T i równoległy, zabezpieczony przed samorozkręceniem Zacisk MMV Nr katalogowy Cu Grubość materiału 2,5 mm 2,5 mm 2,5 mm Zacisk MMV bimetaliczny do łączenia drutów z różnych materiałów, z przekładką (Cupal) jednoczęściowy Cu śruba i nakrętka M10 Nr katalogowy śruby Cu Cu RG RG 6-10 mm 6-10 mm Wykonanie z podkł. sprężyn. 100 szt. 100 szt. jednoczęściowy śruba i nakrętka M10 Nr katalogowy śruby 6-10 mm 6-10 mm Wykonanie z podkł. sprężyn. 100 szt. 100 szt. Nr katalogowy Cu / 6- Grubość materiału 6- Zacisk MAXI MV Zacisk MAXI do uniwersalnego zastosowania jako polączenie krzyżowe, T, równoległe do uniwersalnego zastosowania jako polączenie krzyżowe, T, równoległe, do połączenia uziomów prętowych lub zbrojenia; trzyczęściowy, z gwintem w części dolnej wykonanie ciężkie śruba i nakrętka M12 Nr katalogowy śruby Cu TG RG 8-12,5 mm 8-12,5 mm 25 szt. 25 szt. dwuczęściowy, odstęp 30 mm śruba i nakrętka M10 Nr katalogowy śruby Zamak 7-10 mm Nr katalogowy St 8-16 / mm 8-16 / mm Grubość materiału 3,0 / 2,0 mm 3,0 / 2,0 mm 20 szt. 20 szt. dwuczęściowy, odstęp 40 mm śruba i nakrętka M10 Nr katalogowy śruby 6-10 mm Wykonanie z podkł. sprężyn. 1 szt. 24

25 Zaciski równoległe Zaciski krzyżowe do połączeń ponad ziemią do połączenia równoległego dwóch przewodów o tych samych średnicach, jednośrubowy Nr katalogowy (V4A) / Rd 7-10 mm 7-10 mm Śruba e M10x35 mm e M10x35 mm do połączeń krzyżowych i T bez przekładki Nr katalogowy Cu drut / drut 8-10 / 8-10 mm 8-10 / 8-10 mm / płask / 30 mm 8-10 / 30 mm płask. / płask. 30 / 30 mm 30 / 30 mm o tych samych średnicach, dwuśrubowy Nr katalogowy Cu 7-10 mm 7-10 mm Śruba di M8x20 mm di M8x20 mm o różnych średnicach 4-10 mm Nr katalogowy Cu 4-10 mm 4-10 mm Śruba di M8x30 mm di M8x30 mm o różnych średnicach linek, mały Nr katalogowy Cu 5-12,5 mm (wielodrutowy lub linka) mm 2 Śruba di M8x45 mm 25 szt. o różnych średnicach linek, duży Nr katalogowy Cu 5-16 mm (wielodrutowy lub linka) mm 2 Śruba di M10x50 mm 25 szt. Zacisk uniwersalny do połączeń krzyżowych, T i równoległych, podłączenie dwóch przewodów Nr katalogowy mm Śruba e M10x35 mm Mufy łączące z przekładką Nr katalogowy drut / drut 8-10 / 8-10 mm / płask / 30 mm płask. / płask. 30 / 30 mm z przekładką np. do iglic Nr katalogowy Cu drut / drut 16 / 8-10 mm 16 / 8-10 mm / płask. 16 / 30 mm 16 / 30 mm 25 szt. 25 szt. do łączenia ze sobą drutu, z czterema śrubami ZG 8 Nr katalogowy ZG Śruba dj M6x10 mm ZG 7-10 Nr katalogowy ZG 7-10 mm Śruba dj M6x12 mm Al 8 Nr katalogowy Al Śruba dj M6x Cu 8 Nr katalogowy Cu Śruba dj M6x 25

26 Zaciski przyłączeniowe Zaciski krawędziowe o zwiększonej powierzchni do łączenia drutu z konstrukcjami i blachą do połączenia drutu z krawędziami; zwiększona powierzchnia kontaktu Zaciski krawędziowe podłączenie wzdłuż lub poprzecznie Nr katalogowy krawędziowego 0,4-12 mm 0,4-12 mm TG/tZn RG dla drutu 7-10 mm 7-10 mm Śruba e M10x45 mm e M10x45 mm 20 szt. 20 szt. podłączenie wzdłuż do połączenia drutu z krawędziami Nr katalogowy krawędziowego 0,4-12 mm TG/tZn dla drutu 4-10 mm Śruba e M10x45 mm z zaciskiem prowadzenie drutu wzdłuż lub poprzecznie Wykonanie wygięte prowadzenie drutu wzdłuż lub poprzecznie Nr katalogowy krawędziowego 0,7-0,7-0,7-0,7- Al Cu dla drutu 6-10 mm 6-10 mm 6-10 mm 6-10 mm Wykonanie proste prowadzenie drutu wzdłuż lub poprzecznie Nr katalogowy krawędziowego 0,7-10 mm 0,7-10 mm 0,7-10 mm 0,7-10 mm Al Cu dla drutu 8-10 mm 8-10 mm 8-10 mm 8-10 mm Zaciski śrubowe do rynny do połączenia drutu z rynną dachową Nr katalogowy krawędziowego 0,7-0,7-0,7-0,7- Al Cu 6-10 mm 6-10 mm 6-10 mm 6-10 mm z nakładką do 2 drutów prowadzenie drutu wzdłuż lub poprzecznie Nr katalogowy krawędziowego 0,7-0,7-0,7- Cu 8-10 mm 8-10 mm 6-10 mm z zaciskiem Nr katalogowy do rąbka mm mm Al 8-10 mm 8-10 mm 25 szt. 25 szt. z nakładką do 2 drutów Nr katalogowy do rąbka mm mm Al 8-10 mm 8-10 mm 25 szt. 25 szt. do połączenia drutu z rynną dachową Wykonanie bimetaliczne do krawędzi Cu z przekładką (Cupal) Nr katalogowy krawędziowego 0,7- / Cu 6-10 mm z zaciskiem Prowadzenie drutu wzdłuż lub poprzecznie Nr katalogowy do rąbka mm mm mm mm Al Cu 6-10 mm 6-10 mm 6-10 mm 6-10 mm 25 szt. 25 szt. 25 szt. 25 szt. Wykonanie bimetaliczne do krawędzi z przekładką (Cupal) Nr katalogowy krawędziowego 0,7- Cu / 6-10 mm z nakładką do 2 drutów Prowadzenie drutu wzdłuż lub poprzecznie Nr katalogowy do rąbka mm mm mm mm Al Cu 8-10 mm 8-10 mm 8-10 mm 8-10 mm 25 szt. 25 szt. 25 szt. 25 szt. 26

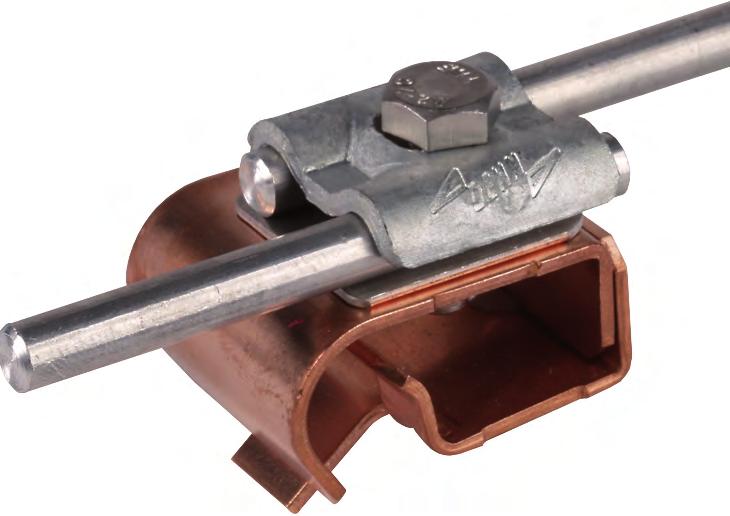

27 Zaciski śrubowe do rynny Zaciski do iglicy do połączenia drutu okrągłego z rynną najpostszy jednośrubowy zacisk do połączenia iglicy z drutem, do połączenia równoległego wszystkich materiałów, połączenia krzyżowe tylko dla materiałów i wykonanie bimetaliczne do połączenia rynny Cu z drutami stalowymi () i przekładką (Cupal) Nr katalogowy do rąbka mm Cu / 6-10 mm 25 szt. wykonanie bimetaliczne do połączenia rynny Cu z drutami stalowymi () i przekładką (Cupal) Nr katalogowy do rąbka mm Cu / do drutu 8-10 mm 25 szt. Zacisk MV do iglicy Nr katalogowy drut / iglica 8-10 / 16 mm 8-10 / 16 mm wielofunkcjyny do uniwersalnego stosowania jako krzyżowy, T i równoległy; dwuczęściowy ze śrubą sześciokątną, podkładką sprężystą i gwintem w części dolnej Nr katalogowy /16 mm 8-10/16 mm Grubość materiału (t1 / t2) 3/2,5 mm 3/2,5 mm z dwuśrubową przekładką, szerokość 40 mm prowadzenie drutu wzdłuż Nr katalogowy do rąbka mm mm mm mm Al Cu do drutu 7-10 mm 7-10 mm 7-10 mm 7-10 mm 25 szt. 25 szt. 25 szt. 25 szt. z dwuśrubową przekładką, szerokość 60 mm prowadzenie drutu wzdłuż Zacisk FS ze śrubą płaską i zabezpieczony przed samorozkręceniem Nr katalogowy /16 mm 8-10/16 mm Grubość materiału (t1 / t2) 3/2,5 mm 3/2,5 mm do łączenia iglicy z jednym lub dwoma drutami; przy podłączeniu dwóch drutów lepsze odprowadzanie prądu pioruna i redukcja wymaganego odstępu izolacyjnego Nr katalogowy do rąbka mm do drutu 7-10 mm 25 szt. Zaciski do barier śniegowych do połączenia drutu z barierą śniegową, nakładka dwuśrubowa, prowadzenie drutu wzdłuż, do drutu 7-10 mm Nr katalogowy mm 3-13 mm Cu 25 szt. 25 szt. do iglicy 10 mm ze śrubą płaską, podkładką, nakrętką i nakładką do 2 drutów Nr katalogowy Al do iglicy 8-10 mm 2x 8-10 mm płytki dociskającej do iglicy 16 mm ze śrubą płaską, podkładką, nakrętką i nakładką do 2 drutów Nr katalogowy Al do iglicy 16 mm 2x 8-10 mm płytki dociskającej 27

28 Elementy elastyczne Taśmy łączące plecione giętkie do wyrównywania różnic temperaturowych długości długich odcinków drutu (na dużych dachach zalecane luźne prowadzenie drutu na wspornikach) Łączniki elastyczne Wykonanie z drutu okrągłe go podłączenie przy pomocy np. zacisku MV (nr katalogowy ) Nr katalogowy Al Wymiar Ø Długość ok. 395 mm 25 szt. Wykonanie z płaskownika podłączenie przy pomocy zacisku np. KS (nr katalogowy ) Uwaga: Połączenie krzyżowe dwóch elementów powinno być wykonane śrubą M10x20 mm z nakrętką. Nr katalogowy Al Wymiar 30x2 mm Długość 170 mm Mocowanie [2x] Ø 11 mm Otwór w środku Ø 11 mm do łączenia elewacji metalowych i attyki, nitami lub śrubami Wykonanie krótkie z otworem w środku Nr katalogowy Al Cu Długość 170 mm 170 mm Mocowanie [8x] Ø 5,2 / [4x] Ø 6,5 mm [8x] Ø 5,2 / [4x] Ø 6,5 mm Otwór w środku Ø 11 mm 11 mm do łączenia elewacji metalowych i attyki, śrubami lub nitami jako połączenie elastyczne dla drutu; łączenie przy pomocy zacisku np. KS o nr katalogowym Linka łącząca Wykonanie krótkie Nr katalogowy Al Cu Długość 180 mm 180 mm Mocowanie [8x] Ø 5,2 / [2x] Ø 10,5 mm [8x] Ø 5,2 / [2x] Ø 10,5 mm 10 szt. 10 szt. Wykonanie krótkie do mocowania śrubami Nr katalogowy Al Długość 180 mm Mocowanie [4x] Ø 6,5 / [2x] Ø 10,5 mm 100 szt Wykonanie długie z otwórem w środku Uwaga: podłączenie krzyżowe dwóch taśm powinno być wykonane śrubą M10x20 mm z nakrętką. Nr katalogowy Al Cu Długość 300 mm 300 mm Mocowanie [8x] Ø 5,2 / [3x] Ø 10,5 mm[8x] Ø 5,2 / [3x] Ø 10,5 mm Otwór w środku 10,5 mm 10,5 mm 10 szt. 10 szt. do łączenia elewacji metalowych i attyki, śrubami lub jako połączenie elastyczne dla drutu; łączenie przy pomocy zacisku np. KS o nr katalogowym Wykonanie krótkie bez otworu w środku Nr katalogowy Al Długość 170 mm Mocowanie [8x] Ø 5,2 / [4x] Ø 6,5 mm Nr katalogowy Długość (l1) 200 mm 300 mm 400 mm 500 mm końcówek Al Al Al Al linki Cu Cu Cu Cu Przekrój 16 mm 2 16 mm 2 16 mm 2 16 mm 2 10 szt. 10 szt. 10 szt. 10 szt. Wykonanie długie z otworem w środku Nr katalogowy Al Długość 220 mm Mocowanie [8x] Ø 5,2 / [4x] Ø 6,5 mm Otwór w środku Ø 11 mm Blachowkręt z główką sześciokątną, do łączenia łączników elastycznych lub taśm do attyki, (przy grubości materiału > 2 mm) Nr katalogowy Wymiar 6,3x19 mm Główka SW szt. 28

29 Obejma taśmowa do anteny Obejma do rur spustowych (wody deszczowej) obejma wytrzymała na prąd piorunowy 100 ka (10/350) zgodnie z normą PN-EN Obejma taśmowa do anten, kompletna Podłączenie: 1 przewód Ø 10 mm lub 1-2 przewody Ø 6- lub 4-50 mm 2 (drut/wielodrutowo) Nr katalogowy Zakres obejmy Ø 26,9-88,9 ( 3 /4-3") mm 26,9-165 ( 3 /4-6") mm Wymiary taśmy (l1 x b x t) 330x25x0,3 mm 570x25x0,3 mm 10 szt. 10 szt. obejma do wyrównania potencjałów w ochronie odgromowej wg normy PN-EN (EN ) dla typowych średnic rur Nr katalogowy Cu Cu Zakres obejmy Ø (d1) 100 mm 120 mm 100 mm 120 mm Średnica otworu Ø 11 mm 11 mm 11 mm 11 mm Zacisk do obejmy do taśmy o nr kat Podłączenie: 1 przewód Ø 10 mm lub 1-2 przewody Ø 6- lub 4-50 mm 2 (drut/wielodrutowo) Nr katalogowy wykonanie bimetaliczne do połączenia drutu okrągłego stalowego z rurą spustową z Cu, z zaciskiem i przekładką bimetaliczną (Cupal) Nr katalogowy Cu / Zakres obejmy Ø (d1) 100 mm 6-10 mm Taśma do obejmy w zwoju, do przycięcia na potrzebną długość (nożyce) Nr katalogowy Wymiary taśmy (l1 x b x t)...x25x0,3 mm Długość 100 m 1 szt. Typ RV przestawna dodatkowo zabezpieczona przed samorozkręceniem, do dopasowania, z nacięciami dla ułatwienia montażu Dane techniczne: Średnica otworu Ø 10,5 mm Nr katalogowy Al Cu Zakres obejmy Ø mm mm mm mm Długość 337 mm 337 mm 337 mm 337 mm Nr katalogowy Al Cu Zakres obejmy Ø mm mm mm mm Długość 494 mm 494 mm 494 mm 494 mm 29

30 Cennik osprzętu odgromowego 30

31 Cennik osprzętu odgromowego 31
