1 CENNIK SYSTEMÓW KOMINOWYCH - SMART DLA PALIW GAZOWYCH Systemy: TWIN, EW-ECO, EW-ECO ALBI, EW-FLEX, Kaskada, DW-ECO 2.0, DW-ECO 2.0 ALBI, Nasady kominowe Sierpień 2017 Olej Olej Gaz Gaz Wentylacja Wentylacja

2 Grupa Jeremias MIĘDZYNARODOWY LIDER W PRODUKCJI SYSTEMÓW KOMINOWYCH I WENTYLACYJNYCH Posiadamy ponad 40-letnie doświadczenie w produkcji systemów kominowych Grupa Jeremias jest liderem branży kominowej posiadającym sieć dystrybucyjną na całym świecie. Posiadamy 8 zakładów w 7 krajach na Świecie Dystrybucją naszych produktów, a także doradztwem, montażem i serwisem, zajmują się wyłącznie sprawdzeni i rzetelni partnerzy handlowi. Jeremias jest wiodącym producentem systemów kominowych przeznaczonych do odprowadzania spalin oraz systemów wentylacyjnych wszystkich typów, zarówno w sektorze mieszkaniowym jak i przemysłowym. Oferujemy ponad 90 różnych systemów kominowych certyfikowanych znakiem CE Z przeznaczeniem dla budownictwa mieszkaniowego, komercyjnego oraz rozwiązań przeznaczonych dla sektora przemysłowego z wolnostojącymi kominami o średnicy do 3 m i wysokości do 50 m. Jeremias oferuje swoim Klientom szeroką paletę produktów o wysokiej jakości, pomoc techniczną, projektową, oprogramowanie do określania średnicy przekroju kominów oraz szkolenia w zakresie montażowym. Wszystkie systemy Jeremias posiadają aktualne międzynarodowe certyfikaty CE.

3 Spis treści Strony 5-54 SYSTEMY ODPROWADZANIA SPALIN Z URZĄDZEŃ GAZOWYCH System TWIN koncentryczny, kondensacja, SPS dla kotłów kondensacyjnych System EW-ECO ALBI jednościenny, kondensacja, nadciśnienie 200 Pa System EW-ECO jednościenny, podciśnienie System EW-FLEX jednościenny, podciśnienie / nadciśnienie System Kaskada GBS jednościenny, kondensacja, nadciśnienie 200 Pa System KASKADA CLV-KAS koncentryczny, kondensacja, nadciśnienie 200 Pa System DW - ECO 2.0 dwuścienny, podciśnienie System DW - ECO 2.0 ALBI dwuścienny, kondensacja nadciśnienie 200 Pa Elementy uzupełniające

4 LEGENDA SYMBOLI Gwarancja 25 lat Suchy tryb pracy Mokry tryb pracy Podciśnienie Gwarancja 25 lat lat Nadciśnienie 25 Garantie Grubość ścianki blachy Grubość ścianki blachy Olej opałowy 0,5 mm 0,10 mm System koncentryczny System dwuścienny izolowany...mm 0,5 mm Maksymalna temperatura pracy 0,10 mm Paliwo stałe drewno Pellet Gaz Pellet

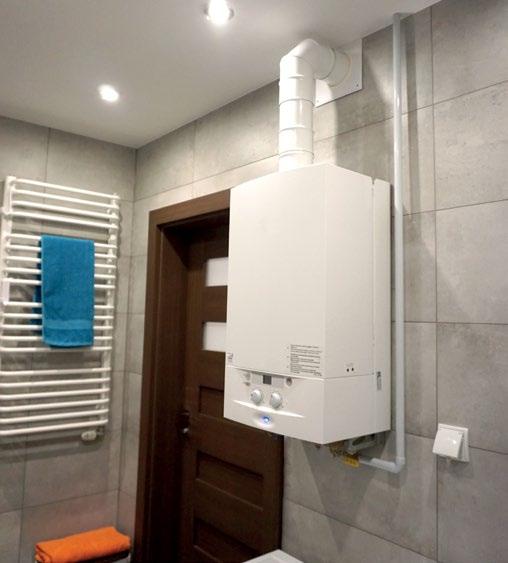

5 Systemy odprowadzania spalin z URZĄDZEŃ GAZOWYCH Systemy kominowe przeznaczone do odprowadzania spalin z urządzeń opalanych olejem lub gazem. Systemy: TWIN, EW-ECO, EW-ECO ALBI, EW-FLEX, KASKADA, DW-ECO 2.0, DW-ECO 2.0 ALBI, NASADY KOMINOWE

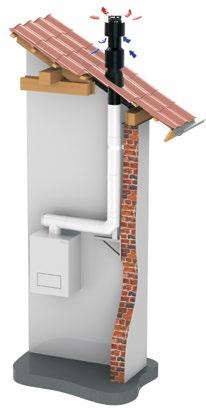

6 System TWIN kondensacja, koncentryczny, SPS dla kotłów kondensacyjnych OPIS Koncentryczny system odprowadzania spalin TWIN, z urządzeń kondensacyjnych umożliwia pracę niezależną od wentylacji pomieszczenia (kotłowni). System TWIN może być montowany jako indywidualny komin lub przyłącze (czopuch) do układów zbiorczych. TWIN28B TWIN36B TWIN-P361 Spaliny Powietrze MATERIAŁ rdzeń spalinowy: / płaszcz zew.: DC01+ZE / POWIERZCHNIA Malowana na biało GRUBOŚĆ ŚCIANY Rdzeń spalinowy: 0,5 mm Płaszcz zewnętrzny: 0,5 mm ZAKRES ŚREDNIC 60/100, 80/125, 100/150, 110/160 inne na zapytanie RODZAJ POŁĄCZENIA Połączenie kielichowe mufa/zyka z wewnętrzną uszczelką w rdzeniu spalinowym TWIN21 TWIN02 TWIN03 TWIN15 TWIN TWIN57E TWIN391 TWIN NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN z uszczelką EPDM: T120 - P1 - W - Vm - L O00 T120 - N1 - W - Vm - L O00 T120 - P1 - W - V2 - L O00 T120 - N1 - W - V2 - L O00 z uszczelką silikonową: T200 - P1 - W - Vm - L O00 T200 - N1 - W - Vm - L O00 T200 - P1 - W - V2 - L O00 T200 - N1 - W - V2 - L O00 6

7 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. WSPORNIKI PŁYT FUNDA- MENTOWYCH PŁYTY FUNDAMENTOWE / KOLANA Z PODPORĄ RURY Wspornik komina typ I (350mm) 1szt. Kolano 87 z podporą ekonomic z uszczelką Płyta fundamentowa dla wsporników pośrednich z uszczelką Rura dł mm z uszczelką Rura dł. 500 mm z uszczelką TWIN TWIN391 TWIN57E TWIN07 TWIN02 TWIN03 Ø60/ Ø80/ Ø100/ Ø110/ RURY Rura dł. 250 mm z uszczelką Rura dł mm płaszcz zewnętrzny wysoki połysk z uszczelką Rura dł. 500 mm płaszcz zewnętrzny wysoki połysk z uszczelką Rura dł. 250 mm płaszcz zewnętrzny wysoki połysk z uszczelką Rura odwodnieniowa dla części pionowej/poziomej z uszczelką TWIN TWIN TWIN TWIN04 TWIN64 Ø60/ Ø80/ Ø100/ Ø110/

8 System TWIN kondensacja, koncentryczny, SPS dla kotłów kondensacyjnych ELEMENT KONTROLNY Element kontrolny - prosty z uszczelką ELEMENTY ROZSZERZAJĄCE Element Element rozszerzający rozszerzający z z 60/100 na 80/125 80/125 na 100/150 TRÓJNIKI Element Trójnik 87 - rewizyjny z króćcami rozszerzający z 80/125 na 110/160 pomiarowymi z uszczelką NOWOŚĆ NOWOŚĆ NOWOŚĆ TWIN30 TWINE060100/ TWINE080125/ TWINE080125/ TWIN115 Ø60/ Ø80/ Ø100/ Ø110/ Trójnik 87 - rewizyjny z króćcami pomiarowymi rozszerzający 60/100-80/125 z uszczelką TRÓJNIKI Trójnik 87 - rewizyjny z uszczelką Trójnik 87 - rewizyjny rozszerzający 60/100-80/125 z uszczelką TRÓJNIKI PRZYŁĄCZENIOWE Trójnik 87 - rewizyjny Junkers MIDI, Buderus GB012, podłączeniowy 80/125 z uszczelką Trójnik 87 - rewizyjny Junkers, Buderus, podłączeniowy z uszczelką NOWOŚĆ NOWOŚĆ TWIN315 TWIN15 TWIN TWIN TWINV15 Ø60/ Ø80/ Ø100/ Ø110/

9 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. TRÓJNIKI PRZYŁĄCZENIOWE Trójnik 87 - rewizyjny VIESSMANN podłączeniowy z uszczelką Trójnik 87 - rewizyjny VIESSMANN podłączeniowy rozszerzający 60/100-80/125 z uszczelką Trójnik 87 - rewizyjny DE Dietrich podłączeniowy rozszerzający z uszczelką Trójnik 87 - rewizyjny DE Dietrich podłączeniowy rozszerzający 60/100-80/125 z uszczelką Trójnik 87 rewizyjny Ferroli Divacondens podłączeniowy z uszczelką TWIN NOWOŚĆ TWINV15 TWINV TWIN TWIN TWIN Ø60/ Ø80/ Ø100/ Ø110/160 ZAKOŃCZENIA / DASZKI Zakończenie poziome systemu TWIN długość 250 mm Zakończenie poziome systemu TWIN długość 250 mm płaszcz zewnętrzny wysoki połysk Zakończenie pionowe systemu TWIN długość 250 mm Zakończenie pionowe systemu TWIN długość 250 mm płaszcz zewnętrzny wysoki połysk Rura 750 mm z zakończeniem poziomym TWIN TWIN35 TWIN35B 360-TWIN35B TWIN36 Ø60/ Ø80/ Ø100/ Ø110/

10 System TWIN kondensacja, koncentryczny, SPS dla kotłów kondensacyjnych ZAKOŃCZENIA / DASZKI Rura 750 mm z zakończeniem poziomym płaszcz zewnętrzny wysoki połysk Rura 750 mm z zakończeniem pionowym Rura 750 mm z zakończeniem pionowym płaszcz zewnętrzny wysoki połysk Rura 930 mm z zakończeniem pionowym do montażu z TWIN- P361 Daszek do zakończenia TWIN 36A i TWIN 35B 360-TWIN36 TWIN36A 360-TWIN36A TWIN36B TWIN28A Ø60/ Ø80/ Ø100/ Ø110/ ZAKOŃCZENIA / DASZKI Daszek do zakończenia TWIN 36B Kolano sztywne 15 z uszczelką Kolano sztywne 30 z uszczelką KOLANA Kolano sztywne 45 z uszczelką Kolano sztywne 87 z uszczelką TWIN28B TWIN17 TWIN18 TWIN19 TWIN22 Ø60/ Ø80/ Ø100/ Ø110/

11 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. KOLANA PRZEJŚCIA DACHOWE Kolano sztywne 87 płaszcz zewnętrzny wysoki połysk z uszczelką Przykrycie wylotu komina Przykrycie wylotu komina (stal nierdzewna) Przejście przez dach płaski (stal nierdzewna) Przejście przez dach 5-15 (stal nierdzewna-ołów) TWIN 360-TWIN22 TWIN TWIN63 TWIN52 TWIN53 Ø60/ Ø80/ Ø100/ Ø110/ PRZEJŚCIA DACHOWE WSPORNIKI Przejście przez dach (stal nierdzewna) Przejście przez dach (stal nierdzewnaołów) Przejście przez dach (stal nierdzewna) Przejście przez dach uniwersalne z kołnierzem ołowianym do montażu z TWIN36B Wspornik ścienny odległość od ściany 50 mm TWIN38 TWIN54 TWIN83 TWIN-P 361 TWIN21 Ø60/ Ø80/ Ø100/ Ø110/

12 System TWIN kondensacja, koncentryczny, SPS dla kotłów kondensacyjnych WSPORNIKI KOLEKTORY ROZDZIELCZE Wspornik ścienny regulowany mm Wspornik ścienny regulowany mm Uchwyt montażowy Kolektor przyłączeniowy rozdzielczy z uszczelkami Kolektor przyłączeniowy rozdzielczy z uszczelkami TWIN522 TWIN523 TWIN61 TWIN38A TWIN38Q Ø60/ Ø80/ Ø100/ Ø110/ AKCESORIA Rozeta płaska z uszczelką Kołnierz Kołnierz stal nierdzewna wysoki połysk Uszczelka EPDM (wewnętrzna 120 C) Środek poślizgowy Jeremias pojemność 30ml NOWOŚĆ TWIN31A TWIN TWIN31 ALBI367 ALBI-PASTA30 Ø60/ Ø80/ Ø100/ Ø110/

13 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. Nr kat. ADAPTERY DO KOTŁÓW CENA TWIN ACV złączka kotła HRE, Prestige Solo Mk III, Prestige Excellence Mk III 60/100-60/100 z uszczelką 66 TWIN ACV złączka kotła HRE, Prestige Solo Mk III, Prestige Excellence Mk III 60/100-80/125 z uszczelką 74 TWIN TWIN ACV złączka kotła Prestige Solo 50 kw i 75 kw 100/ /150 z uszczelką 75 TWIN TWIN Ariston złączka kotła GENUS PREMIUM EVO, 24, 30, 35 FF (SYSTEM), CLAS B PREMIUM EVO, 24, 35, CLAS PREMIUM EVO 24 F, CARES PREMIUM, HS PREMIUM, EGIS PREMIUM 25, 60/100-60/100 z uszczelką Ariston złączka kotła GENUS PREMIUM EVO, 24, 30, 35 FF (SYSTEM), CLAS B PREMIUM EVO, 24, 35, CLAS PREMIUM EVO 24 FF, CARES PREMIUM, HS PREMIUM, EGIS PREMIUM 25 60/100-80/125 z uszczelką TWIN Ariston złączka kotła GENUS PREMIUM EVO FS, FS SOLAR 25 FF, 35 FF, GENUS PREMIUM EVO HP 45FF, 65FF 80/125-80/125 z uszczelką 67 TWIN Ariston złączka kotła GENUS PREMIUM EVO HP 85, 100, 115FF, 150FF 100/ /150 z uszczelką 70 TWIN Beretta złączka kotła CIAO GREEN, MYNUTE GREEN, EXCLUSIVE GREEN, MYNUTE BOILER GREEN, EXCLUSIVE BOILER GREEN HE, Quadra Green 25, Exclusive Green HE 25, 35 60/100-60/100 z uszczelką 68 TWIN Beretta złączka kotła CIAO GREEN, MYNUTE GREEN, EXCLUSIVE GREEN, MYNUTE BOILER GREEN, EXCLUSIVE BOILER GREEN HE, Quadra Green 25, Exclusive Green HE 25, 35 60/100-80/125 z uszczelką 72 TWIN182Z Beretta złączka kotła z zaworem zwrotnym Quadra Green 60/100-80/125 z uszczelką 528 TWIN Broetje zączka kotła IntroCondens EcoTherm WBK,WBS, WBC, EcoCondens BBK, BBS 80/125-80/125 z uszczelką 72 TWIN Broetje złączka kotła EcoTherm Plus WGB, 50E, 70E, 90E, 110E 110/ /160 z uszczelką 70 TWIN Buderus złączka kotła z króćcami pomiarowymi Logamax GB012-25K 80/125 z uszczelką 112 TWIN Buderus złączka kotła Logamax plus GB192i 80/125 z uszczelką 67 TWIN Buderus złączka kotła Logamax Plus GB062V2, GB072, GB172, GB162 do 45 kw 80/125-80/125 z uszczelką 72 13

14 System TWIN kondensacja, koncentryczny, SPS dla kotłów kondensacyjnych Nr kat. ADAPTERY DO KOTŁÓW CENA TWIN Buderus złączka kotła Logamax Plus GB / /160 z uszczelką 69 TWIN183Z Buderus złączka kotła z zaworem zwrotnym Buderus GB012 80/125-80/125 z uszczelką 557 TWIN TWIN De Dietrich złączka kotła, Innovens MC24 kw, MCX-HOME, MCR/3 PLUS , BAXI DUO TEC COMPACT, MCA 24 35, Elidens DTG, Ecodens DTG 1300, 60/100-60/100 z uszczelką De Dietrich złączka kotła, Innovens MC24 kw, MCX-HOME, MCR/3 PLUS , BAXI DUO TEC COMPACT, MCA 24 35, Elidens DTG, Ecodens DTG 1300, 60/100-80/125 z uszczelką TWIN De Dietrich złączka kotła Innovens Pro, MCA 45, 80/125-80/125 z uszczelką 72 TWIN De Dietrich złączka kotła Innovens Pro MCA 65, MCA 95, MCA / /150 z uszczelką 70 TWIN TWIN Ferroli złączka kotła z króćcami pomiarowymi Divacondens F24; F28; Bluehelix PRO 25C, 32C; Bluehelix TECH 25C, 18/25/35A 60 60/100-60/100 z uszczelką Ferroli złączka kotła z króćcami pomiarowymi Divacondens F24; F28; Bluehelix PRO 25C, 32C; Bluehelix TECH 25C, 18/25/35A 60/100-80/125 z uszczelką TWIN183Z Ferroli złączka kotła z zaworem zwrotnym Divacondens F24/F28 Bluehelix PRO25C /32C Bluehelix TECH 25C/18/25/35A 60/100-80/125 z uszczelką 528 TWIN Fondital złączka kotła Antea, Formantera Itaca 60/100-60/100 z uszczelką 79 TWIN Fondital złączka kotła Antea, Formantera Itaca 60/100-80/125 z uszczelką 82 TWIN Hoval złączka kotła TOPGAS Classic, Comfort, kw 80/125-80/125 z uszczelką 72 TWIN TWIN Immergas złączka kotła EXA 24, 28, 32kW, Maior 28, 35kW, VICTRIX SUPERI- OR 26, 32 kw, VICTRIX ZEUS 26, 32 kw, HERCULES CONDENSING 26, 32 kw, VICTRIX X 12, 24,26 kw, Victrix Pro 60/100-60/100 z uszczelką Immergas złączka kotła EXA 24, 28, 32kW, Maior 28, 35kW, VICTRIX SUPE- RIOR 26, 32 kw, VICTRIX ZEUS 26, 32 kw, HERCULES CONDENSING 26, 32 kw, VICTRIX X 12, 24,26 kw, Victrix Pro 60/100-80/125 z uszczelką TWIN Immergas złączka kotła VICTRIX 50,75,90,115 kw 80/125-80/125 z uszczelką 74 TWIN Junkers złączka kotła/termy Celsius WT 14, Celsius Plus WTD 14, OW AE, Ceraclass stary typ 80/110-80/125 z uszczelką 72 14

15 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. Nr kat. ADAPTERY DO KOTŁÓW CENA TWIN Junkers złączka kotła CERAPUR SMART ZWB 28, ZSB 14, 22, CERAPUR ACU, CERAPUR MODUL, CERAPUR COMFORT ZSBR 16,28, ZWBR 35, ZBR 35,42, Acu, 80/125-80/125 z uszczelką 72 TWIN183Z Junkers złączka kotła z zaworem zwrotnym Junkers MIDI 80/125-80/125 z uszczelką 557 TWIN TWIN TWIN TWIN TWIN TWIN Junkers złączka kotła CERAPUR MIDI z króćcami pomiarowymi 80/125 z uszczelką Junkers złączka kotła CERAPURMAXX ZBR 65-2 i ZBR 98-2, SUPRAPUR KBR / /150 z uszczelką Saunier Duval złączka kotła Themis Condens 24, 28kW, Thelia Condens 60/100-60/100 z uszczelką Saunier Duval złączka kotła Themis Condens 24, 28kW, Thelia Condens 60/100-80/125 z uszczelką Saunier Duval złączka kotła ISOFAST 21 CONDENS, ISOTWIN CONDENS, 60/100-80/125 z uszczelką TWIN Termet złączka kotła Windsor 50 45,4 kw 80/125-80/125 z uszczelką 78 TWIN Vaillant złączka kotła ecotec plus VC 126, 186, 246, 306, 376, VCW 296, 346, ecotec pro VCW 226, ecocompact/2 VSC INT 126, 196, 246, 306, aurocompact/2 VSC S 196, ecovit plus VKS INT 196, 246, 306, 356, ecovit/4 exclusiv VKK 226, 286, 366, 60/100-80/125 z uszczelką 74 TWIN Viessmann złączka kotła Vitodens 100, Vitodens 200 do 35 kw, Vitodens 300 do 24 kw, Vitodens /100-60/100 z uszczelką 66 TWIN Viessmann złączka kotła Vitodens 100, Vitodens 200 do 35 kw, Vitodens 300 do 24 kw, Vitodens /100-80/125 z uszczelką 74 TWIN Viessmann złączka kotła Vitodens kw, Vitodens 300 od 35 kw, Vitodens kw, 80/125-80/125 z uszczelką 67 TWIN Viessmann złączka kotła Vitodens kw, 100/ /150 z uszczelką 70 TWIN Wolf złączka kotła FGB, CGB-2, CGS-2, CGW-2L, CSZ, CGS/CGW;CGB/ CGB-K 60/100-60/100 z uszczelką 66 TWIN Wolf złączka kotła FGB, CGB-2, CGS-2, CGW-2L, CSZ, CGS/CGW;CGB/ CGB-K 60/100-80/125 z uszczelką 74 TWIN Wolf złączka kotła CGB-75, CGB / /160 z uszczelką 68 15

16 System TWIN pakiety kominowe koncentryczne BOXTWIN kondensacja, SPS dla kotłów kondensacyjnych Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA BOXTWIN01060/100 BOXTWIN01080/125 Pakiet powietrzno-spalinowy poziomy wyrzut przez ścianę Ø 60/100 Skład pakietu: Trójnik 87 - rewizyjny z króćcami pomiarowymi Ø 60/100-1 szt. Kołnierz Ø 60/100-1 szt. Rozeta płaska Ø 60/100-1 szt. Rura 750 mm z zakończeniem poziomym Ø 60/100-1 szt. Pakiet powietrzno-spalinowy poziomy wyrzut przez ścianę Ø 80/125 Skład pakietu: Trójnik 87 - rewizyjny z króćcami pomiarowymi Ø 80/125-1 szt. Kołnierz Ø 80/125-1 szt. Rozeta płaska Ø 80/125-1 szt. Rura 750 mm z zakończeniem poziomym Ø 80/125-1 szt BOXTWIN04060/100 Pakiet powietrzno-spalinowy pionowy Ø 60/100 Skład pakietu: Przejście przez dach uniwersalne z kołnierzem ołowianym do montażu z TWIN36B Ø 60/100-1 szt. Rura 930 mm z zakończeniem pionowym do montażu z TWIN-P361 Ø 60/100-1 szt. 416 BOXTWIN04080/125 Pakiet powietrzno-spalinowy pionowy Ø 80/125 Skład pakietu: Przejście przez dach uniwersalne z kołnierzem ołowianym do montażu z TWIN36B Ø 80/125-1 szt. Rura 930 mm z zakończeniem pionowym do montażu z TWIN-P361 Ø 80/125-1 szt

17 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA Pakiet powietrzno-spalinowy w szacht komina Ø 80/125 Skład pakietu: Trójnik 87 - rewizyjny rozszerzający Ø 60/100-80/ szt. TWIN BOXTWIN15080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 566 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. Pakiet powietrzno-spalinowy w szacht komina Ø 80/125 Skład pakietu: Trójnik 87 - rewizyjny Ø 80/125-1 szt. BOXTWIN03080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 555 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. Pakiet powietrzno-spalinowy w szacht komina Ø 80/125 Skład pakietu: Trójnik 87 - rewizyjny z króćcami pomiarowymi rozszerzający Ø 60/100-80/125-1 szt. BOXTWIN05080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 594 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. 17

18 System TWIN pakiety kominowe koncentryczne BOXTWIN kondensacja, SPS dla kotłów kondensacyjnych Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA De Dietrich pakiet powietrzno-spalinowy w szacht komina Ø 60/100 (kotły De Dietrich kondens., Innovens MC24 kw, MCR/II 24 34, MCR/3 PLUS , BAXI DUO TEC COMPACT, MCA 24 35, Elidens DTG, Ecodens DTG 1300) Skład pakietu: Trójnik 87 - rewizyjny De Dietrich podłączeniowy Ø 60/100-1 szt. BOXTWIN06060/100 Rura dł. 250 mm Ø 60/100-1 szt. Kolano z podporą 87 Ø 60-1 szt. 532 Rozeta płaska Ø 60/100-1 szt. Uniwersalna płyta dachowa z wentylacją tylną Ø 60-1 szt. De Dietrich pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (kotły De Dietrich kondens., Innovens MC24 kw, MCR/II 24 34, MCR/3 PLUS , BAXI DUO TEC COMPACT, MCA 24 35, Elidens DTG, Ecodens DTG 1300) Skład pakietu: Trójnik 87 - rewizyjny De Dietrich podłączeniowy, rozszerzający 60/100-80/125-1 szt. BOXTWIN06080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 636 Rozeta płaska Ø 80/125-1 szt. Uniwersalna płyta dachowa z wentylacją tylną Ø 80-1 szt. VIESSMANN pakiet powietrzno-spalinowy w szacht komina Ø 60/100 (kotły Viessmann, seria Vitodens do 35 kw) Skład pakietu: Trójnik 87 - rewizyjny VIESSMANN podłączeniowy Ø 60/100-1 szt. BOXTWIN10060/100 Rura dł. 250 mm Ø 60/100-1 szt. Kolano z podporą 87 Ø 60-1 szt. 451 Rozeta płaska Ø 60/100-1 szt. Króciec dylatacyjny z kołnierzem Ø 60-1 szt. 18

19 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA BOXTWIN11080/125 VIESSMANN pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (kotły Viessmann, seria Vitodens do 35 kw) Skład pakietu: Trójnik 87 - rewizyjny VIESSMANN podłączeniowy, rozszerzający 60/100-80/125-1 szt. Rura dł. 250 mm Ø 80/125-1 szt. TWIN Kolano z podporą 87 Ø 80-1 szt. 574 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. JUNKERS MIDI pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (kotły Junkers, seria MIDI) Skład pakietu: Trójnik 87 - rewizyjny Junkers MIDI podłączeniowy, rozszerzający 80/125-1 szt. BOXTWIN14080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 645 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. BOXTWIN16080/125 JUNKERS pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (kotły Junkers, CERAPUR SMART ZWB 28, ZSB 14, 22, CERAPUR COMPACT, CERAPUR ACU, CERAPUR MODUL, CERAPUR COMFORT ZSBR 16,28, ZWBR 35, ZBR 35,42, Acu,) Skład pakietu: Trójnik 87 - rewizyjny Junkers podłączeniowy, rozszerzający 80/125-1 szt. Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 560 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. 19

20 System TWIN pakiety kominowe koncentryczne BOXTWIN kondensacja, SPS dla kotłów kondensacyjnych Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA BOXTWIN13060/100 BERETTA pakiet powietrzno-spalinowy w szacht komina Ø 60/100 (kotły Beretta, CIAO GREEN, MYNUTE GREEN, EXCLUSIVE GREEN, MYNUTE BOILER GREEN, EXCLU- SIVE BOILER GREEN HE, QUADRA GREEN 25, CONICA GREEN 25, 15S, 25S,KOMPAKT GREEN 25, 16S, 25S, 35S, EXCLUSIVE GREEN HE 25, 35) Skład pakietu: Trójnik 87 - rewizyjny Beretta podłączeniowy, rozszerzający 60/100-1 szt. Rura dł. 250 mm Ø 60/100-1 szt. Kolano z podporą 87 Ø 60-1 szt. 532 Rozeta płaska Ø 60/100-1 szt. Króciec dylatacyjny z kołnierzem Ø 60-1 szt. BERETTA pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (kotły Beretta, CIAO GREEN, MYNUTE GREEN, EXCLUSIVE GREEN, MYNUTE BOILER GREEN, EXCLU- SIVE BOILER GREEN HE, QUADRA GREEN 25, CONICA GREEN 25, 15S, 25S,KOMPAKT GREEN 25, 16S, 25S, 35S, EXCLUSIVE GREEN HE 25, 35) Skład pakietu: Trójnik 87 - rewizyjny Beretta podłączeniowy, rozszerzający 60/100-80/125-1 szt. BOXTWIN13080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 554 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. ARISTON pakiet powietrzno-spalinowy w szacht komina Ø 60/100 (kotły Ariston GENUS PREMIUM EVO, 24, 30, 35 FF (SYSTEM), CLAS B PREMIUM EVO, 24, 35, CLAS PREMIUM EVO 24 F, CARES PREMIUM, HS PREMIUM, EGIS PREMIUM 25, GENUS EVO 24, 30, 35 FF, CLAS B 24, 30 FF, CLAS EVO 24, 28 FF SYSTEM, EGIS PLUS 24FF, BS 24 FF) Skład pakietu: Trójnik 87 - rewizyjny ARISTON podłączeniowy Ø 60/100-1 szt. BOXTWIN06060/100 Rura dł. 250 mm Ø 60/100-1 szt. Kolano z podporą 87 Ø 60-1 szt. 532 Rozeta płaska Ø 60/100-1 szt. Uniwersalna płyta dachowa z wentylacją tylną Ø 60-1 szt. 20

21 UWAGI > Kielichy rdzenia spalinowego wszystkich elementów systemu TWIN, standardowo są wyposażone w uszczelki ALBI367. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. Nr kat. ZDJĘCIE NAZWA ELEMENTU CENA BOXTWIN06080/125 ARISTON pakiet powietrzno-spalinowy w szacht komina Ø 80/125(kotły Ariston GENUS PREMIUM EVO, 24, 30, 35 FF (SYSTEM), CLAS B PREMIUM EVO, 24, 35, CLAS PREMIUM EVO 24 F, CARES PREMIUM, HS PREMIUM, EGIS PRE- MIUM 25, GENUS EVO 24, 30, 35 FF, CLAS B 24, 30 FF, CLAS EVO 24, 28 FF SYSTEM, EGIS PLUS 24FF, BS 24 FF) Skład pakietu: Trójnik 87 - rewizyjny ARISTON podłączeniowy, rozszerzający 60/100-80/125-1 szt. Rura dł. 250 mm Ø 80/125-1 szt. TWIN Kolano z podporą 87 Ø 80-1 szt. 636 Rozeta płaska Ø 80/125-1 szt. Uniwersalna płyta dachowa z wentylacją tylną Ø 80-1 szt. VAILLANT pakiet powietrzno-spalinowy w szacht komina Ø 60/100 (Vaillant ecotec/5, VC/VCW, ecotec plus, VCW ecotec pro o mocy poniżej 36 kw, ecocompact/4, auro- COMPACT/4: VC 146/5-5, VC 206/5-5, VC 246/5-5, VCW 226/5-3, VCW 296/5-5, VSC 206/4-5, VSC S 206/4-5, VSC D 206/4-5, VC 306/5-5, VCW 346/5-5, VSC 306/4-5) Skład pakietu: Trójnik 87 - rewizyjny Ø 60/100 BOXTWIN15060/100 Rura dł. 250 mm Ø 60/100-1 szt. Kolano z podporą 87 Ø 60-1 szt. 532 Rozeta płaska Ø 60/100-1 szt. Króciec dylatacyjny z kołnierzem Ø 60-1 szt. VAILLANT pakiet powietrzno-spalinowy w szacht komina Ø 80/125 (Vaillant ecotec/5, VC/VCW, ecotec plus, VCW ecotec pro o mocy poniżej 36 kw, ecocompact/4, auro- COMPACT/4: VC 146/5-5, VC 206/5-5, VC 246/5-5, VCW 226/5-3, VCW 296/5-5, VSC 206/4-5, VSC S 206/4-5, VSC D 206/4-5, VC 306/5-5, VCW 346/5-5, VSC 306/4-5) Skład pakietu: Trójnik 87 - rewizyjny rozszerzający Ø 60/100-80/125 BOXTWIN15080/125 Rura dł. 250 mm Ø 80/125-1 szt. Kolano z podporą 87 Ø 80-1 szt. 566 Rozeta płaska Ø 80/125-1 szt. Króciec dylatacyjny z kołnierzem Ø 80-1 szt. 21

22 System EW-ECO ALBI System EW-ECO ALBI KONDENSACJA OPIS Wkład kominowy: Jednościenny system odprowadzania spalin przeznaczony do pracy w nadciśnieniu do 200 Pa i temperaturze nieprzekraczającej 200 C. MATERIAŁ L99 Inne rodzaje stali na zapytanie TN0625 FU40 POWIERZCHNIA Matowa GRUBOŚĆ ŚCIANY 0,5 mm ŚREDNICA WEWNĘTRZNA mm, pozostałe na zapytanie IZOLACJA Opcjonalnie możliwe zaizolowanie powłoką izolacyjną RODZAJ POŁĄCZENIA Połączenie kielichowe mufa/zyka z wewnętrzną uszczelką TN0602 FU312 TN0618 ALBI-TN14 TN0604 TN0622 TN0603 TN0618 TN0615 TN06549 FU01 EW-ECO ALBI NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN uszczelką EPDM: T120 - P1 - W - V2 - L O00 T120 - N1 - W - V2 - L O00 z uszczelką silikonową: T200 - P1 - W - V2 - L O00 T200 - N1 - W - V2 - L O00 1 opcjonalnie z izolacją 25 mm EW-ECO ALBI CZOPUCH NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN z uszczelką EPDM: T120 - P1 - W - V2 - L O50M T120 - N1 - W - V2 - L O50M z uszczelką silikonową: T200 - P1 - W - V2 - L O50M T200 - N1 - W - V2 - L O50M 22

23 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. > Kielichy rdzenia spalinowego wszystkich systemu EW-ECO ALBI o średnicach 60, 80, 100, 110 mm, standardowo są wyposażone w uszczelki ALBI367, w innych średnicach należy zamówić i zamontować uszczelkę ALBI26 o odpowiedniej średnicy. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. ELEMENTY BAZOWE WYCZYSTKI Wspornik kolana z podporą do montażu w kanale kominowym Kolano z podporą 87 Bazowy zestaw renowacyjny Miska na kondensat z rurką odpływową Rura z rewizją praca w nadciśnieniu NOWOŚĆ FU422B ALBI-TN06E TN FU01 TN06549 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø EW-ECO ALBI TRÓJNIKI RURY Trójnik 87 z wyjściem nominalnym Trójnik 45 Rura dł mm Rura dł. 500 mm Rura dł. 250 mm TN0615 TN0616 TN0602 TN0603 TN0604 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

24 System EW-ECO ALBI System EW-ECO ALBI KONDENSACJA RURY KRÓĆCE / DASZKI Rura dł. 1000mm z uchwytami montażowymi Rura dł. 200mm z odpływem kondensatu (dla części poziomej i pionowej z mufą i korkiem 1/2") Rura ścięta pod kątem 45 z siatką dł. 500 mm Króciec dylatacyjny z kołnierzem Uniwersalna płyta dachowa z wentylacją tylną TN0605 TN06110 TN TN0625 TN0625A Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø KRÓĆCE / DASZKI Uniwersalna płyta dachowa z wentylacją tylną z daszkiem KOLANA Kolano 30 Kolano 45 Kolano 87 Kolano 87 z wyczystką do nadciśnienia TN0625B TN0618 TN0619 TN0622 ALBI-TN14 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

25 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. > Kielichy rdzenia spalinowego wszystkich systemu EW-ECO ALBI o średnicach 60, 80, 100, 110 mm, standardowo są wyposażone w uszczelki ALBI367, w innych średnicach należy zamówić i zamontować uszczelkę ALBI26 o odpowiedniej średnicy. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. ELEMENTY REDUKCYJNE WSPORNIKI / AKCESORIA Element redukcyjny kielich (mufa) znajduje się po stronie o mniejszej średnicy Element rozszerzający kielich (mufa) znajduje się po stronie o większej średnicy Obejma montażowa Wspornik ścienny odległość od ściany 50 mm Kołnierz EWR EWE FU40 TNV09 FU72 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø EW-ECO ALBI WSPORNIKI / AKCESORIA Uszczelka silikonowa (wewnętrzna do 200 C) Uszczelka EPDM (wewnętrzna 120 C) Środek poślizgowy Jeremias Drzwiczki 210x140 mm NOWOŚĆ NOWOŚĆ ALBI26 ALBI367 ALBI-PASTA30 FU13 Ø60 6 Ø80 7 Ø100 8 Ø110 9 Ø120 8 Ø130 9 Ø150 9 Ø Ø Ø Ø Ø

26 System EW-ECO podciśnienie OPIS Wkład kominowy: Jednościenny system odprowadzania spalin wykonany ze stali nierdzewnej przeznaczony do pracy w podciśnieniu w temperaturze nieprzekraczającej 600 C, możliwość stosowania również jako przewód wentylacyjny. TN28 TN0625 FU40 MATERIAŁ L99 Inne rodzaje stali na zapytanie POWIERZCHNIA Matowa TN0602 GRUBOŚĆ ŚCIANY 0,5 mm ŚREDNICA WEWNĘTRZNA mm, pozostałe na zapytanie IZOLACJA Opcjonalnie możliwe zaizolowanie powłoką izolacyjną RODZAJ POŁĄCZENIA Połączenie kielichowe mufa/zyka TN0618 TN0623 TN0622 TN0603 TN0618 TN0615 TN0668 FU01 EW-ECO NUMER CERTYFIKATU CE 0036 CPD CE-KLASYFIKACJE ZGODNE Z EN T400 N1 D V2 L Gxx T400 N1 W V2 L Oxx T600 N1 N V2 L Gxx 1 opcjonalnie z izolacją 25 mm EW-ECO CZOPUCH NUMER CERTYFIKATU CE 0036 CPD CE-KLASYFIKACJE ZGODNE Z EN T400 N1 D V2 L99050 G400 T400 N1 W V2 L99050 O400 bez osłony przed promieniowaniem xx = Odległość od materiału palnego zależy od średnicy, patrz Deklaracja właściwości użytkowych 26

27 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. ELEMENT BAZOWY Miska na kondensat z rurką odpływową WYCZYSTKI TRÓJNIKI RURY Rura z rewizją praca w podciśnieniu (wyczystka) z uszczelką Trójnik 87 z wyjściem nominalnym Trójnik 45 Rura dł. 200 mm z odpływem kondensatu (dla części poziomej i pionowej z mufą i korkiem 1/2") FU01 TN06549 TN0615 TN0616 TN06110 Ø Ø Ø Ø Ø Ø Ø Ø EW-ECO RURY Rura dł mm Rura dł. 500 mm Rura dł. 250 mm Rura dł mm z uchwytami montażowymi KRÓĆCE/ DASZKI Króciec dylatacyjny z kołnierzem TN0602 TN0603 TN0604 TN0605 TN0625 Ø Ø Ø Ø Ø Ø Ø Ø

28 System EW-ECO podciśnienie KRÓĆCE / DASZKI KOLANA Króciec dylatacyjny Daszek Kolano 30 Kolano 45 Kolano 87 TNEW0626 TN28 TN0618 TN0619 TN0622 Ø Ø Ø Ø Ø Ø Ø Ø Kolano sztywne 87 z wyczystką KOLANA Kolano regulowane 0-90 ELEMENTY REDUKCYJNE Element redukcyjny kielich (mufa) znajduje się po stronie o mniejszej średnicy Element rozszerzający kielich (mufa) znajduje się po stronie o większej średnicy WSPORNIKI/ AKCESORIA Obejma montażowa TN0623 TN06101 EWR EWE FU40 Ø Ø Ø Ø Ø Ø Ø Ø

29 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. WSPORNIKI / AKCESORIA Wspornik ścienny odległość od ściany 50 mm Kołnierz Drzwiczki 210x140 mm TNV09 FU72 FU13 Ø Ø Ø Ø Ø Ø Ø Ø EW-ECO 29

30 System EW-FLEX podciśnienie / nadciśnienie OPIS Wkład kominowy: Jednościenny, elastyczny system odprowadzania spalin przeznaczony do renowacji kanałów kominowych. Zaprojektowany do współpracy z nowoczesnymi urządzeniami grzewczymi, w trybie mokrym lub suchym, w podciśnieniu oraz nadciśnieniu nieprzekraczającym 200 Pa. FU28 EW0626 FD07 FU40 MATERIAŁ (316L) Inne rodzaje stali na zapytanie POWIERZCHNIA Matowa GRUBOŚĆ ŚCIANY 0,10 / 0,24 mm F02 ŚREDNICA WEWNĘTRZNA mm, inne na zapytanie RODZAJ POŁĄCZENIA Elementy przejściowe mufowe FU0623 FU0604 VL11 FD08 FU0615 FU0607 FU01 EW - FLEX NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN jednowarstwowe, rury elastyczne T200 - N1 - W - V2 - L O T400 - N1 - W - V2 - L G T600 - N1 - W - V2 - L G jednowarstwowe, rury elastyczne z silikonową masą uszczelniającą: T120 - P1 - W - V2 - L O T200 - P1 - W - V2 - L O 30

31 UWAGI Wszystkie ceny wyrażone są w PLN NETTO. RURY Rura elastyczna mb Rura elastyczna - rolka 15 mb Rura elastyczna - rolka 20 mb Rura elastyczna - rolka 25 mb Rura elastyczna - rolka 50 mb F02 F02/15MB F02/20MB F02/25MB F02/50MB Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø EW-FLEX RURY Przejście FLEX/ FLEX Przejście FLEX/ EW Przejście EW/ FLEX Rozeta do FLEX Silikon uszczelniający dla systemu FLEX (praca w nadciśnieniu) FD06 FD07 FD08 F1517 FD60 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

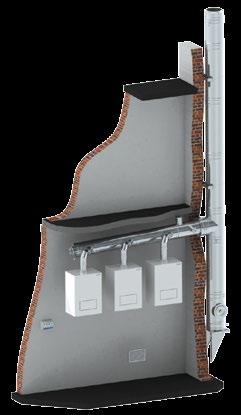

32 System Kaskada GBS kondensacja, nadciśnienie 200 Pa OPIS KASKADA GBS umożliwia jednoczesne odprowadzenie spalin z kilku kotłów z zamkniętą komorą spalania (kondensacyjnych), za pośrednictwem jednościennego kolektora, do którego są one przyłączone. MATERIAŁ (316L) / (304) Inne rodzaje stali na zapytanie POWIERZCHNIA Matowa GRUBOŚĆ ŚCIANY 0,6 mm ŚREDNICA WEWNĘTRZNA mm, inne na zapytanie RODZAJ POŁĄCZENIA Połączenie kielichowe mufa/zyka z wewnetrzną uszczelką Trójnik redukcyjny 45 kaskady Rura dł. 500 mm z możliwością skrócenia Denko rewizyjne z odwodnieniem Kolano sztywne 90 Rura czopucha kotła Złączka króćca kotła Automatyka kaskady Element pomiarowy kaskady Zakończenie wylotu rury dwuściennej (DW) Wspornik ścienny (DW) Rura dwuścienna 1000 mm (DW) Trójnik Przejście EW/DW Klapa spalinowa Element do czyszczenia Płyta fundamentowa Blachy konsoli Produkt nagrodzony Złotym Instalatorem KASKADA GBS CZOPUCH NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN T200 P1 W Vm L20040 O50M T200 P1 W V2 L50040 O50M 32

33 UWAGI > Kaskada GBS standardowo wyposażona jest w komplet uszczelek ALBI26. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Wszystkie ceny wyrażone są w PLN NETTO. GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą NR KATALOGOWY OPIS Ø 130 Ø 150 Ø 180 Ø 200 Ø 250 GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą GBS - 2 Kaskada kominowa dla dwóch kotłów z automatyką zabezpieczającą GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą NR KATALOGOWY OPIS Ø 150 Ø 180 Ø 200 Ø 250 Ø 300 GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą GBS - 3 Kaskada kominowa dla trzech kotłów z automatyką zabezpieczającą KASKADA GBS GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą NR KATALOGOWY OPIS Ø 150 Ø 180 Ø 200 Ø 250 Ø 300 GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS-KAS GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą GBS - 4 Kaskada kominowa dla czterech kotłów z automatyką zabezpieczającą Adaptery Kaskady GBS NR KATALOGOWY OPIS Dla wszystkich średnic typoszeregu kaskady GBS EWED60110 Rozszerzenie d60-110mm z uszczelką 78 EWED Rozszerzenie d80-110mm z uszczelką 78 EWED Rozszerzenie d mm z uszczelką 78 ALBI-PASTA30 Środek poślizgowy Jeremias pojemność 30ml 10 33

34 System KASKADA CLV-KAS kondensacja, nadciśnienie 200 Pa OPIS KASKADA CLV-KAS umożliwia odprowadzenie spalin z kilku kotłów z zamkniętą komorą spalania (kondensacyjnych lub turbo) oraz jednoczesne doprowadzenie świeżego powietrza do komór spalania tych urządzeń. Zadanie to jest realizowane za pośrednictwem koncentrycznego kolektora powietrzno-spalinowego do którego przyłączone są kotły. Zakończenie wylotu rury dwuściennej (DW) Wspornik ścienny (DW) MATERIAŁ (316L) / (316Ti) Inne rodzaje stali na zapytanie POWIERZCHNIA Połysk GRUBOŚĆ ŚCIANY 0,5 mm ŚREDNICA WEWNĘTRZNA 150/ /400 mm, inne na zapytanie RODZAJ POŁĄCZENIA Połączenie kielichowe mufa/zyka z wewnętrzną uszczelką Rura 500 mm CLV Trójnik redukcyjny CLV Kolano 90 Rura czopucha kotła Złączka króćca kotła Automatyka kaskady Rura dwuścienna 1000 mm (DW) Wspornik komina Płyta pośrednia z zasysem powietrza CLV-DWECO2.0 Kolano 87 Klapa spalinowa Element pomiarowy kaskady CLV Produkt nagrodzony Złotym Instalatorem KASKADA CLV-KAS NUMER CERTYFIKATU CE 0036 CPD CE-KLASYFIKACJE ZGODNE Z DIN EN T200 - P1 - W - V2 - L O00 T200 - N1 - W - V2 - L O00 34

35 UWAGI > Kaskada CLV standardowo wyposażona jest w komplet uszczelek ALBI26. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Wszystkie ceny wyrażone są w PLN NETTO. CLV-KAS- 2 Kaskada kominowa powietrzno-spalinowa dla dwóch kotłów z automatyką zabezpieczającą NR KAT. OPIS CLV- KAS2150/ CLV-KAS- 2 - Ø kolektora poziomego 150/200, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2150/ /200, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2150/ /200, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /250, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /250, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /250, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /290, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /290, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2180/ /290, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2200/ /300, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2200/ /300, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 2 - Ø kolektora poziomego KAS2200/ /300, Ø wyjścia trójnika 110/160 Ø Ø 150/ / Ø Ø Ø Ø 180/ / / / KASKADA CLV-KAS CLV-KAS- 3 Kaskada kominowa powietrzno-spalinowa dla trzech kotłów z automatyką zabezpieczającą NR KAT. OPIS CLV- KAS3180/ CLV-KAS- 3 - Ø kolektora poziomego 180/250, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3180/ /250, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3180/ /250, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3180/ /290, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3180/ /290, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3180/ /290, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3200/ /300, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3200/ /300, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3200/ /300, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3250/ /350, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3250/ /350, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 3 - Ø kolektora poziomego KAS3250/ /350, Ø wyjścia trójnika 110/160 Ø Ø 150/ / Ø Ø Ø Ø 180/ / / /

36 System KASKADA CLV-KAS kondensacja, nadciśnienie 200 Pa CLV-KAS- 4 Kaskada kominowa powietrzno-spalinowa dla czterech kotłów z automatyką zabezpieczającą NR KAT. OPIS CLV- KAS4200/ CLV-KAS- 4 - Ø kolektora poziomego 200/300, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4200/ /300, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4200/ /300, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4250/ /350, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4250/ /350, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4250/ /350, Ø wyjścia trójnika 110/160 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4300/ /400, Ø wyjścia trójnika 80/125 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4300/ /400, Ø wyjścia trójnika 100/150 CLV- CLV-KAS- 4 - Ø kolektora poziomego KAS4300/ /400, Ø wyjścia trójnika 110/160 Ø Ø 150/ /250 Ø Ø Ø Ø 180/ / / / Elementy uzupełniające kaskady CLV - przejście z części poziomej na część pionową (CLV-DW-ECO 2.0) WSPORNIKI PŁYT FUNDAMENTOWYCH PŁYTY FUNDAMENTOWE Wspornik komina typ I (350mm) 2szt. Wspornik komina typ II (500mm) 2szt. Wspornik komina typ III (750 mm) 2szt. Płyta fundamentowa dla wsporników pośrednich Płyta fundamentowa z odpływem w dół DW391 DW392 DW393 CLV07 GBS-0095 Ø150/ Ø180/ Ø180/ Ø200/ Ø250/ Ø300/

37 UWAGI > Kaskada CLV standardowo wyposażona jest w komplet uszczelek ALBI26. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Wszystkie ceny wyrażone są w PLN NETTO. Elementy uzupełniające kaskady CLV - przejście z części poziomej na część pionową (CLV-DW-ECO 2.0) PŁYTY FUNDAMENTOWE Płyta pośrednia z zasysem powietrza CLV-DWECO2.0 TRÓJNIK Trójnik koncentryczny 87 RURY Rura dł. 1000mm Rura dł. 500mm Rura dł. 250mm GBS-2041 GBS-0094 CLV02 CLV03 CLV04 Ø150/ Ø180/ Ø180/ Ø200/ Ø250/ Ø300/ KASKADA CLV-KAS Elementy uzupełniające kaskady CLV - przejście z części poziomej na część pionową (CLV-DW-ECO 2.0) KOLANA ZAKOŃCZENIE KOMINA Kolano 30 Kolano 45 Kolano 87 Zakończenie komina pionowe AKCESORIA Obejma do podwieszenia GBS-2036 GBS-1876 GBS-1873 GBS-0096 GBS-0098 Ø150/ Ø180/ Ø180/ Ø200/ Ø250/ Ø300/

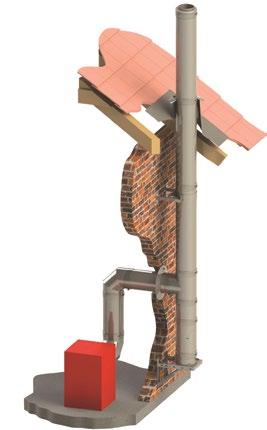

38 System DW - ECO 2.0 podciśnienie OPIS Dwuścienny, modułowy, izolowany system odprowadzania spalin ze stali szlachetnej, przeznaczony do pracy w podciśnieniu w trybie mokrym lub suchym. Zastosowanie nowej technologii wykonania połączeń wzajemnych między elementami umożliwiło zwiększenie stabilności statycznej systemu, wpłynęło to na rozszerzenie możliwości jego zastosowania. MATERIAŁ Rdzeń spalinowy: L99 Płaszcz zew.: (304) Inne rodzaje stali na zapytanie POWIERZCHNIA Połysk Opcjonalnie: lakierowana GRUBOŚĆ ŚCIANY Rdzeń spalinowy: 0,5 mm / Płaszcz zew. 0,5 mm Inne na zapytanie ŚREDNICA WEWNĘTRZNA mm, inne na zapytanie IZOLACJA Łupki z wełny mineralnej o grubości 25 mm RODZAJ POŁĄCZENIA Połączenie kielichowe mufa / zyka z zewnętrzną opaską zaciskową OPASKA ZACISKOWA Elementy systemu są standardowo wyposażone w opaski zaciskowe DWECO DWETN DWETN DWETN DWETN13 DWETN39AL DWETN23P 205-DWETN DWETNAL DWETN06 DW392 DW - ECO-TITAN 2.0 NUMER CERTYFIKATU CE 0036 CPD CE-KLASYFIKACJE ZGODNE Z EN T400 - N1 - W - V2 - L Oxx T600 - N1 - W - V2 - L Oxx T600 - N1 - D - V2 - L Gxx xx = Odległość od materiału palnego zależy od Ø, patrz Deklaracja właściwości użytkowych DW - ECO-TITAN 2.0 CZOPUCH NUMER CERTYFIKATU CE 0036 CPD CE-KLASYFIKACJE ZGODNE Z EN T450 - N1 - W - V2 - L O50M T600 - N1 - D - V2 - L G100M T600 - N1 - W - V2 - L O100M 38

39 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. KONSOLE / WSPORNIKI PŁYT FUNDAMENTOWYCH Blachy konsoli / odstęp od ściany nastawny mm Wspornik komina typ I (350mm) 2szt. Wspornik komina typ II (500mm) 2szt. Wspornik komina typ III (750 mm) 2szt. Wspornik komina typ IV (1030mm) 2szt. DW01 DW391 DW392 DW393 DW407 Ø Ø Ø Ø Ø Ø Ø Ø PŁYTY FUNDAMENTOWE Płyta fundamentowa z odpływem skroplin w dół Płyta fundamentowa z odpływem skroplin w bok (nypel 1/2") Płyta fundamentowa z odpływem skroplin w bok montaż na cokole Płyta fundamentowa dla wsporników pośrednich Płyta fundamentowa dla podwyższenia komina DW-ECO DWETN DWETN DWETN DWETN DWETN08 Ø Ø Ø Ø Ø Ø Ø Ø

40 System DW - ECO 2.0 podciśnienie ELEMENTY REWIZYJNE TRÓJNIKI Element do czyszczenia (podciśnienie) Element do czyszczenia z wyjściem okrągłym (podciśnienie) Rura z rewizją praca w nadciśnieniu Trójnik 90 z wyczystką (praca w podciśnieniu) Trójnik DWETN DWETN10R 205-DWETN- AL DWETN DWETN11 Ø Ø Ø Ø Ø Ø Ø Ø TRÓJNIKI RURY Trójnik 45 Rura dł mm Rura dł. 500 mm Rura dł. 250 mm Rura teleskopowa mm (praca w podciśnieniu) 205-DWETN DWETN DWETN DWETN DWETN50 Ø Ø Ø Ø Ø Ø Ø Ø

41 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. RURY ZAKOŃCZENIA / DASZKI Rura pomiarowa z króćcem 1/2" Rura odwodnieniowopomiarowa (dla części poziomej i pionowej 1/2") Rura pomiarowa 1000 mm z króćcem 64x4 Zakończenie wylotu rury dwuściennej Daszek 205-DWETN DWETN DWETN DWETN DWECO33 Ø Ø Ø Ø Ø Ø Ø Ø KOLANA Kolano 30 Kolano 45 Kolano 87 Kolano 90 Kolano 90 z rewizją / podciśnienie DW-ECO DWETN DWETN DWETN- AL DWETN DWETN19 Ø Ø Ø Ø Ø Ø Ø Ø

42 System DW - ECO 2.0 podciśnienie PRZEJŚCIA MIĘDZY SYSTEMAMI PRZEJŚCIA DACHOWE Przejście EW/DW Przejście DW/EW Przejście przez dach płaski stal nierdzewna z kołnierzem Przejście dachowe 5-15 z kołnierzem i płytą ołowianą Przejście dachowe z kołnierzem i płytą ołowianą 205-DWETN DWETN37AM DWETN52 DWETN53 DWETN59 Ø Ø Ø Ø Ø Ø Ø Ø PRZEJŚCIA DACHOWE Przejście dachowe z kołnierzem i płytą ołowianą Przejście dachowe z kołnierzem i płytą ołowianą Przejście dachowe płaskie aluminiowe z kołnierzem Przejście dachowe 5-15 aluminiowe z kołnierzem Przejście dachowe aluminiowe z kołnierzem DWETN38 DWETN54 DWETN52AL DWETN81AL DWETN82AL Ø Ø Ø Ø Ø Ø Ø Ø

43 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. PRZEJŚCIA DACHOWE WSPORNIKI ŚCIENNE Przejście dachowe aluminiowe z kołnierzem Wspornik ścienny stały 50 mm Wspornik ścienny regulowany mm Wspornik ścienny regulowany mm Wspornik ścienny regulowany mm Od Ø 250 Od Ø 250 Od Ø 250 DWETN39AL DWETN21P DWETN22P DWETN23P DWETN24P Ø Ø Ø Ø Ø Ø Ø Ø WSPORNIKI ŚCIENNE AKCESORIA Wspornik odl. od ściany powyżej 360mm do montażu z DW 85/86 Ramię wspornika DW20 30x30 o długości 1000 mm Ramię wspornika DW20 30x30 o długości 500 mm Opaska mocująca do stropu-montaż na pręcie gwintowanym Kołnierz DW-ECO 2.0 Od Ø 250 DWETN20P DW86 DW85 DWECO61 DWECO31 Ø Ø Ø Ø Ø Ø Ø Ø

44 System System DW-ECO 2.0 ALBI kondensacja OPIS Dwuścienny, modułowy, izolowany system odprowadzania spalin ze stali szlachetnej, przeznaczony do pracy w nadciśnieniu w trybie mokrym z urządzeniami grzewczymi, których temperatura spalin nie przekracza 200 C, a nadciśnienie na króćcu spalin 200 Pa (kotły kondensacyjne). MATERIAŁ Rdzeń spalinowy: L99 Płaszcz zew.: (304) Inne rodzaje stali na zapytanie POWIERZCHNIA Połysk Opcjonalnie: matowa, lakierowana, szczotkowana, miedziana GRUBOŚĆ ŚCIANY Rdzeń spalinowy: 0,5 mm / Płaszcz zew. 0,5 mm ŚREDNICA WEWNĘTRZNA mm inne na zapytanie IZOLACJA Łupki z wełny mineralnej o grubości 25 mm DWECO DWETN-AL DWETN DWETN DWETN07 DW DWETN DWETN-AL DWETN32-AL DWETN06 DW391 RODZAJ POŁĄCZENIA Połączenie kielichowe mufa / zyka z wewnętrzną uszczelką i zewnętrzną opaską zaciskową OPASKA ZACISKOWA Elementy systemu są standardowo wyposażone w opaski zaciskowe DW - ECO-TITAN-AL 2.0 NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN T200 - P1 - W - V2 L O00 T200 - N1 - W - V2 L O00 DW - ECO-TITAN-AL 2.0 CZOPUCH NUMER CERTYFIKATU CE 0036 CPR CE-KLASYFIKACJE ZGODNE Z EN T200 - P1 - W - V2 L O00M T200 - N1 - W - V2 L O00M 44

45 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. > Dla każdego elementu posiadającego połączenie kielichowe należy zamówić uszczelkę ALBI26 o odpowiedniej średnicy. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. KONSOLE / WSPORNIKI PŁYT FUNDAMENTOWYCH Blachy konsoli / odstęp od ściany nastawny mm Wspornik komina typ I (350mm) 2szt. Wspornik komina typ II (500mm) 2szt. Wspornik komina typ III (750 mm) 2szt. Wspornik komina typ IV (1030mm) 2szt. DW01 DW391 DW392 DW393 DW407 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Płyta fundamentowa z odpływem skroplin w dół Płyta fundamentowa z odpływem skroplin w bok (nypel 1/2") PŁYTY FUNDAMENTOWE Płyta fundamentowa z odpływem skroplin w bok montaż na cokole Płyta fundamentowa dla wsporników pośrednich Płyta fundamentowa pośrednia z przejściem TWIN na DWECO 2.0 i zasysem powietrza DW-ECO 2.0 ALBI 205-DWETN DWETN DWETN DWETN DWETN1516 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

46 System System DW-ECO 2.0 ALBI kondensacja ELEMENT BAZOWY Kolano 87 z podporą ELEMENTY REWIZYJNE Element do czyszczenia z wyjściem okrągłym (praca w nadciśnieniu) Rura z rewizją praca w nadciśnieniu TRÓJNIKI Trójnik 90 Trójnik DWETN- AL DWETN- AL DWETN- AL DWETN DWETN12 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø RURY Rura dł mm Rura dł. 500 mm Rura dł. 250 mm Rura odwodnieniowopomiarowa (dla części poziomej i pionowej 1/2") Rura pomiarowa z króćcem 1/2" DWETN DWETN DWETN DWETN DWETN51 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

47 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. > Dla każdego elementu posiadającego połączenie kielichowe należy zamówić uszczelkę ALBI26 o odpowiedniej średnicy. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. RURY ZAKOŃCZENIA / DASZKI KOLANA Rura pomiarowa 1000 mm z króćcem 64x4 Zakończenie wylotu rury dwuściennej Daszek Kolano 30 Kolano DWETN DWETN DWECO DWETN DWETN18 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø KOLANA PRZEJŚCIA MIĘDZY SYSTEMAMI Kolano 87 Kolano 90 Kolano 87 z rewizją / nadciśnienie Przejście EW/DW Przejście DW/EW DW-ECO 2.0 ALBI 205-DWETN- AL DWETN DWETN DWETN DWETN37AM Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

48 System System DW-ECO 2.0 ALBI kondensacja PRZEJŚCIA DACHOWE Przejście przez dach płaski stal nierdzewna z kołnierzem Przejście dachowe 5-15 z kołnierzem i płytą ołowianą Przejście dachowe z kołnierzem i płytą ołowianą Przejście dachowe z kołnierzem Przejście dachowe z kołnierzem i płytą ołowianą DWETN52 DWETN53 DWETN59 DWETN38 DWETN54 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Przejście dachowe płaskie aluminiowe z kołnierzem PRZEJŚCIA DACHOWE Przejście dachowe 5-15 aluminiowe z kołnierzem Przejście dachowe aluminiowe z kołnierzem Przejście dachowe aluminiowe z kołnierzem WSPORNIKI ŚCIENNE Wspornik ścienny stały 50 mm 48 DWETN52AL DWETN81AL DWETN82AL DWETN39AL DWETN21P Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

49 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. > Dla każdego elementu posiadającego połączenie kielichowe należy zamówić uszczelkę ALBI26 o odpowiedniej średnicy. > Montaż systemu ułatwia środek poślizgowy Jeremias ALBI-PASTA30, cena katalogowa: 10 zł netto, pojemność 30ml. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. WSPORNIKI ŚCIENNE Wspornik ścienny regulowany mm Wspornik ścienny regulowany mm Wspornik ścienny regulowany mm Wspornik odl. od ściany powyżej 360mm do montażu z DW 85/86 Ramię wspornika DW20 30x30 o długości 1000 mm Od Ø 250 Od Ø 250 Od Ø 250 Od Ø 250 DWETN22P DWETN23P DWETN24P DWETN20P DW86 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø WSPORNIKI ŚCIENNE Ramię wspornika DW20 30x30 o długości 500 mm Opaska mocująca do stropu-montaż na pręcie gwintowanym Uszczelka silikonowa (wewnętrzna do 200 C) AKCESORIA Uszczelka EPDM (wewnętrzna 120 C) Kołnierz DW-ECO 2.0 ALBI DW85 DWECO61 ALBI26 ALBI367 DWECO31 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

50 System System DW-ECO 2.0 ALBI kondensacja Określenie maksymalnej odległości zewnętrznej komina od ściany dla wsporników Typ I - IV w systemie DW-ECO 2.0 Wspornik komina typ I (350 mm) 2szt. Wspornik komina typ II (500 mm) 2szt. DW391 DW392 Ø rury wewnętrznej max. odległość komina od ściany (mm) Ø rury wewnętrznej max. odległość komina od ściany (mm) Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Wspornik ścienny typ III (750 mm) 2szt. Ø Ø Wspornik komina typ IV (1030 mm) 2szt. Dł. całkowita Maks. dystans DW393 DW407 Ø rury wewnętrznej max. odległość komina od ściany mm Ø rury wewnętrznej max. odległość komina od ściany mm Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø

51 Elementy uzupełniające ofertę systemową NEUTRALIZATORY KONDENSATU Neutralizator kondensatu o zdolności neutralizacji 70 l/h (napełniony granulatem) Neutralizator stalowy o zdolności neutralizacji 2,5 l/h (napełniony granulatem 3 kg) Neutralizator stalowy o zdolności neutralizacji 70 l/h (napełniony granulatem 8 kg) Granulat Neutralizatora (opakowanie 8 kg) NEUTROGENO N-70 NEUTRO25 NEUTRO70 NEUTRA STAŁE NASADY KOMINOWE Nasada stała 4-lamelowa stal nierdzewna połysk Nasada stała 4-lamelowa miedziana Izolowane przedłużenie komina dymowego dł 1000 mm system DW-ECO 2.0 Nasada kominowa izolowana/daszek szwedzki system DW-ECO 2.0 HUBO1E HUBO1CU 205- KDWETN DWETN93 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø ELEMENTY UZUPEŁNIAJĄCE 51

52 OBROTOWE NASADY KOMINOWE ROTACYJNA NASADA HUSAR (SPALINOWA) Zakończenie HUSAR z króćcem - podstawa rurowa wciskana Zakończenie HUSAR z płytą - podstawa kwadratowa Gwarancja lata Elementy poprawiające ciąg kominowy NASADY KOMINOWE 2 DKE DK Ø Ø Ø Ø Ø Ø Ø Ø HURICAN 15 zakończenie obrotowe wykończenie matowe OBROTOWA NASADA HURICAN, WYKOŃCZENIE MATOWE (WENTYLACYJNA) HURICAN 20 zakończenie obrotowe wykończenie matowe HURICAN 24 zakończenie obrotowe wykończenie matowe HURICAN 30 zakończenie obrotowe wykończenie matowe HC15-1 HC20-1 HC24-1 HC30-1 Ø Ø Ø Ø

53 UWAGI > Dla wszystkich przedstawionych produktów istnieje możliwość wykonania większych średnic na zapytanie. Elementy dostępne na stanie magazynowym Jeremias,,od ręki. Wszystkie ceny wyrażone są w PLN NETTO. HURICAN 15 zakończenie obrotowe wykończenie połysk OBROTOWA NASADA HURICAN, WYKOŃCZENIE POŁYSK (WENTYLACYJNA) HURICAN 20 zakończenie obrotowe wykończenie połysk HURICAN 24 zakończenie obrotowe wykończenie połysk HURICAN 30 zakończenie obrotowe wykończenie połysk 340-HC HC HC HC30-1 Ø Ø Ø Ø OBROTOWA NASADA HURICAN, WYKOŃCZENIE MATOWE (PALIWA STAŁE TEMP. PRACY DO 600 C) HURICAN 15 zakończenie obrotowe wykończenie matowe do 600 C HURICAN 20 zakończenie obrotowe wykończenie matowe do 600 C HURICAN 24 zakończenie obrotowe wykończenie matowe do 600 C HURICAN 30 zakończenie obrotowe wykończenie ma towe do 600 C HC15 HC20 HC24 HC30 Ø Ø Ø Ø HURICAN 15 zakończenie obrotowe wykończenie połysk do 600 C OBROTOWA NASADA HURICAN, WYKOŃCZENIE POŁYSK (PALIWA STAŁE TEMP. PRACY DO 600 C) HURICAN 20 zakończenie obrotowe wykończenie połysk do 600 C HURICAN 24 zakończenie obrotowe wykończenie połysk do 600 C HURICAN 30 zakończenie obrotowe wykończenie połysk do 600 C 340-HC HC HC HC30 Ø Ø Ø Ø ELEMENTY UZUPEŁNIAJĄCE 53

54 Wskazówki montażowe Konstrukcja wszystkich systemów kominowych Jeremias z wyjątkiem EWKL, DWKL, DWECO 2.0 umożliwia dopasowanie (skrócenie) długości odcinków prostych (rur) bezpośrednio przed montażem na budowie. 1. Należy skracać odcinki proste (rury) wyłącznie po stronie zyki. 2. Odmierzyć na obwodzie rury długość jaką chcemy uzyskać po skróceniu, należy pamiętać, aby rury skracać po stronie zyki (odcięcie mufy uniemożliwi połączenie rury z pozostałymi elementami systemu). 3. Odciąć w odpowiednim miejscu za pomocą szlifierki kątowej zaopatrzonej w tarczę do stali nierdzewnej. 4. Rura po skróceniu gotowa jest do podłączenia. 54

55 Wskazówki montażowe W przypadku systemu FLEX stosowanego do nadciśnienia połączenie FLEX - złączka przejściowa należy uszczelnić silikonem np. Jeremias FD60. Montaż systemów nadciśnieniowych ułatwia środek poślizgowy Jeremias ALBI-PASTA30. 55
