1 hgjfdsl Bezprzewodowy punkt dostępowy 2x 10/100RJ-45 (LAN) (opcja PoE-WG+) 1x b/g (WLAN) na szynę DIN 35mm ORing IAP-6002-WG IAP-6002-WG+ #06566 #06567 INSTRUKCJA OBSŁUGI wersja 1.0

2 Spis treści Wstęp... 3 Właściwości... 3 Bezpieczeństwo uŝytkowania Zawartość opakowania Zasady bezpieczeństwa Budowa urządzenia Panel przedni Diody LED Panel dolny Panel tylny Instalacja MontaŜ na szynie DIN MontaŜ ścienny Instalacja okablowania i anteny Konfiguracja Konfiguracja ustawień sieciowych Konfiguracja przez AP-Tool Konfiguracja dzięki funkcji UPnP Zarządzanie poprzez przeglądarkę internetową Składowanie zuŝytego sprzętu Parametry techniczne

3 Wstęp Urządzenie IAP-6002-WG/WG+ to punkt dostępowy z klientem b/g WLAN oraz dwoma portami LAN. Jego konfigurację umoŝliwia szereg trybów, m.in. AP, Bridge, Repeater, AP- Client. Zarządzanie urządzeniem moŝliwe jest dzięki interfejsom przewodowym (LAN) i bezprzewodowym (WLAN). Model IAP-6002-WG+ dodatkowo oferuje funkcję zasilaia PoE na porcie ETH2. Właściwości praca w standardzie IEEE802.11b/g, 2,4GHz, prędkość transmisji do 54Mbps; maksymalna moc wyjściowa klienta WLAN 18dBm; bezpieczeństwo moŝliwe dzięki standardom WEP, WPA, WPA-PSK, WPA2-PSK, Radius; bezpieczeństwo dzięki wykorzystaniu protokołów HTTPS i SSH; tablica adresów IP chroniąca przed nieautoryzowanym dostępem; tryb Daisy-Chain; alarmowanie o zdarzeniach przez ; łatwość konfiguracji dzięki aplikacji AP-Tool. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20 cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność (Directive 1999/5/CE of the European Parliament and the Council of Europe, March 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). 3

4 Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. 1. Zawartość opakowania punkt dostępowy IAP-6002-WG/WG+; antena, zestawy montaŝowy, 2 zaślepki na porty RJ-45, 6 pinowe złącze terminal block, płyta CD, instrukcja w języku angielskim, niniejsza instrukcja po polsku. 2. Zasady bezpieczeństwa Urządzenie jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. NaleŜy przestrzegać następujących zaleceń: gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami; przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania; nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika; prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny; nie stosować urządzenia w miejscach występowania substancji łatwopalnych; zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych; upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane; urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami; jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. Nale- Ŝy wówczas odczekać, aŝ wilgoć odparuje. Uwaga! Nie naleŝy dotykać styków gniazd znajdujących się na budowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4

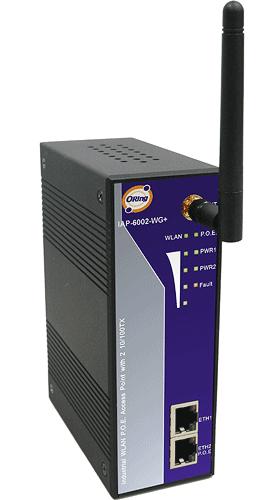

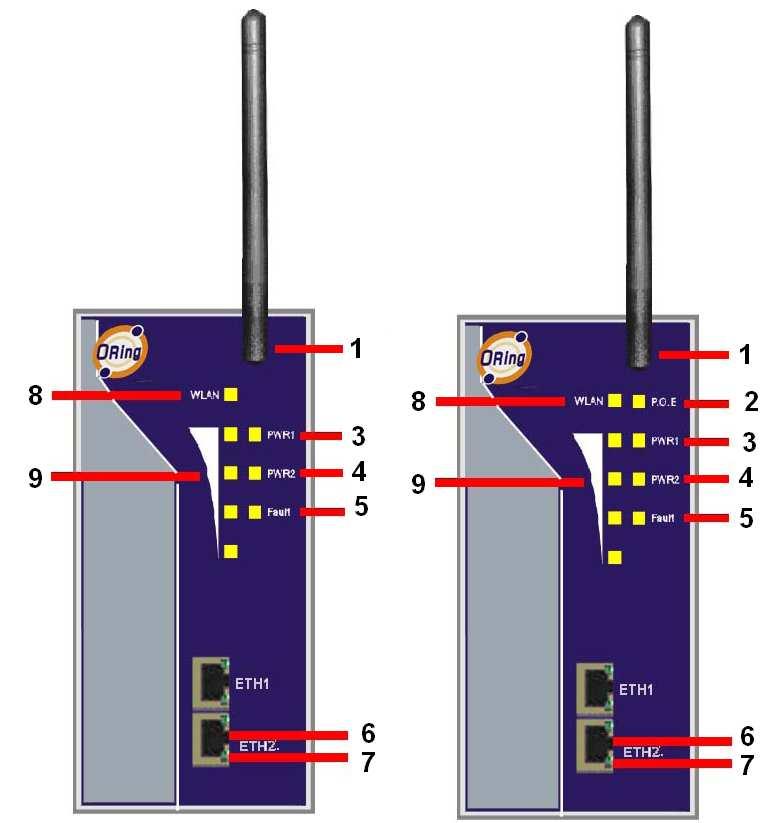

5 3. Budowa urządzenia 3.1 Panel przedni AP-6002-WG: IAP-6002-WG+: Na panelu przednim znajdują się: 1 - antena 2,4 GHz 2,0 dbi 2 - dioda LED POE zasilanie PoE urządzenia 3 - dioda LED PWR1 zasilanie przez złącze PWR1 4 - dioda LED PWR2 zasilanie przez złącze PWR2 5 - dioda Fault wskazanie błędu transmisji / połączenia 6 - porty ETH1, ETH2 opcja PoE tylko w modelu nr IAP-6002-WG+ 7 - diody LED portów skazanie stanu pracy portów 8 - dioda WLAN status połączenia WLAN 9 - diody wskazujące siłę sygnału WLAN 5

6 3.2 Diody LED LED Kolor Stan Znaczenie POE (tylko WG+) zielony czerwony świeci nawiązane połączenie POE odnaleziono urządzenie POE błąd adresu IP lub brak odpowiedzi serwera DHCP czy BOOTP PWR1/PWR2 zielony czerwony świeci źródło aktywne urządzenie odnalezione błąd adresu IP lub brak odpowiedzi serwera DHCP czy BOOTP Fault czerwony świeci błąd przekaźnika, zasilania, portu WLAN zielony świeci port WLAN aktywny transmisja danych przez port WLAN WLAN Strength zielony świeci siła sygnału WLAN: 1<25%, 2<50%, 3<75%, 4<100% WSKAŹNIKI PORTÓW LAN 10Mbps LNK/ACT Ŝółty świeci podłączony port, 10Mbps transmisja danych 100Mbps LNK/ACT zielony świeci podłączony port, 100Mbps transmisja danych 3.3 Panel dolny 6

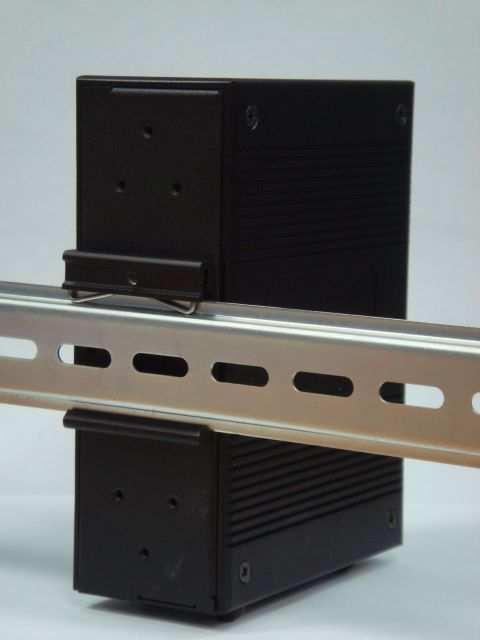

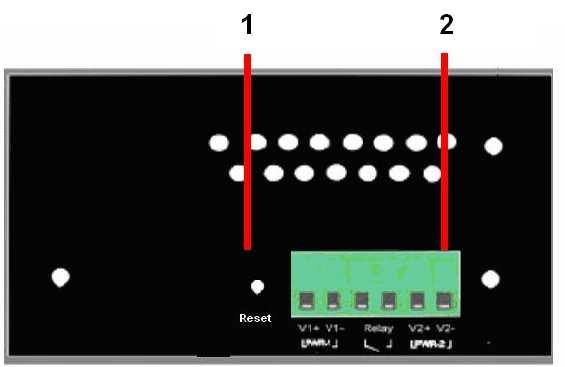

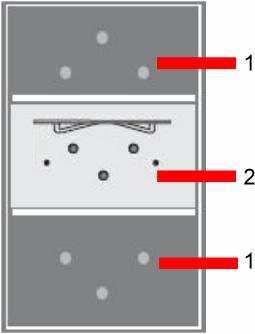

7 Na panelu górnym znajdują się: 1) przycisk Reset, naciśnięcie przez 3 sekundy spowoduje reset, 5 sekund - powrót do wartości fabrycznych; 2) złącze terminal block PWR1, PWR2 (12 do 48 V DC), wyjście przekaźnikowe 1A dla 24VDC; 3.4 Panel tylny Na panelu tylnym znajdują się następujące elementy: 1) otwory na śruby do montaŝu panelu ściennego; 2) zestaw do montaŝu na szynie DIN; 4. Instalacja MontaŜ punktu dostępowego IAP-6002 moŝe być wykonany na szynie DIN lub na ścianie. 4.1 MontaŜ na szynie DIN Krok 1: Nachylić punkt dostępowy i zamocować metalową spręŝynę na szynie Krok 2: Popchnąć urządzenie do momentu usłyszenia kliknięcia 7

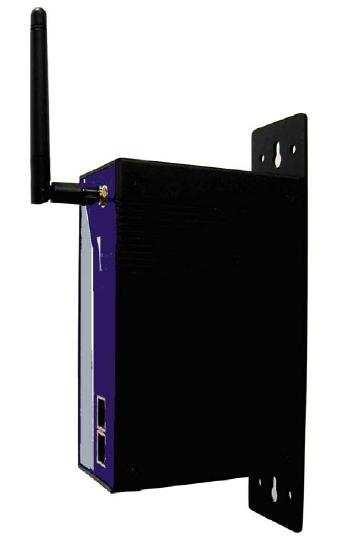

8 4.2 MontaŜ ścienny Krok 1: Usunąć zestaw do montaŝu na szynie DIN Krok 2: Przy pomocy 3 śrub zamontować panel ścienny Krok 3: Zamontować urządzenie na ścianie 4.3 Instalacja okablowania i anteny Punkt dostępowy IAP-6002-WG/WG+ posiada standardowe porty Fast-Ethernet. ZaleŜnie od rodzaju połączenia uŝywa się kabli UTP rodzaju CAT3, 4, 5, 5e do łączenia z urządzeniami takimi jak komputer, serwer, przełącznik, router czy hub. W modelu WG+ do portu EHT2 moŝna łączyć urządzenia zgodne z PoE. Przyłącza UTP dla 10BASE-TX i 100BASE-TX powinny mieć maksymalną długość 100m. Urządzenie wspiera teŝ funkcję automatycznego krosowania MDI/MDIX. Do punktu dostępowego stosuje się antenę 2,4GHz zgodną ze złączem RSMA. 5. Konfiguracja 5.1 Konfiguracja ustawień sieciowych Po poprawnym podłączeniu urządzenia moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy: ustawić we Właściwościach połączenia sieciowego karty komputera podłączonego do routera następujące parametry protokołu TCP/IP: adres IP: x (gdzie x jest liczbą z 2 254, oprócz 12) maska podsieci: brama domyślna: zatwierdzić zmiany i w razie potrzeby zrestartować komputer. 8

9 5.2 Konfiguracja przez AP-Tool Do zarządzania urządzeniem słuŝy aplikacja DS-Tool. JeŜeli zapewniony jest dostęp do siecie, po instalacji aplikacji następuje wyszukanie dostępnych serwerów. Domyślny adres IP urządzenia: Konfiguracja dzięki funkcji UPnP Aby skonfigurować urządzenie wykorzystując funkcje UPnP naleŝy: wybrać: Panel Sterowania Dodaj/usuń programy Kreator składników Windows Serwery sieciowe i zaznaczyć opcję interfejs UPnP; w pasku zadań, po prawej stronie w obszarze powiadomień kliknąć znak urządzenia UPnP, które komputer odnalazł; dwukrotnie kliknąć nazwę urządzenia w oknie, które się pojawi. 6. Zarządzanie poprzez przeglądarkę internetową Po wybraniu adresu IP ( ) urządzenia w przeglądarce pojawi się okno logowania, do którego naleŝy wpisać: user name: admin password: <pozostawić puste> Zarządzanie moŝliwe jest dzięki następującym funkcjom: Basic Setting Ustawienia podstawowe Setting Operation Mode wybór trybu działania punktu dostępowego dostępne tryby: Bridge, AP, AP Client Setting WDS ustawienia bezprzewodowe WDS dostępne tryby: Restricted, Bridge, Repeater, Setting Wireless ustawienia bezprzewodowe klucz identyfikacyjny, wspólny kanał podsieci, opcje bezpieczeństwa (WEP,WPA) LAN Setting ustawienia sieciowe ustawienia IP, DNS, DHCP, Advanced Setting Ustawienia zaawansowane Wireless bezprzewodowe dostępne ustawienia: interwały Beacon, DTIM, progi podziału pakietu,rts, moc, tryby b/g, szybkość transmisji, preambuła, SSID MAC Filters filtracja klientów pod kątem MAC System Event zdarzenia systemowe zdarzenia związane z urządzeniem: reset, błędny login, zmiana adresu IP lub hasła, brak dostępu do SNMP, klient bezprzewodowy połączony/rozłączony; wybór sposobu informowana ( , pułapka SNMP, Syslog) błędy skojarzone z diodą błędu: błąd zasilania (PWR1/PWR2), błąd portu (ETH1/2); wybór sposobu informowania ( , SNMP, Syslog, dioda błędu/przekaźnik) 9

10 System to ols Administrator Date & Time Configuration Firmware Miscellaneous System status System Info System Log Traffic Statistics Wirelees Client Online Help Narzędzia systemowe zarządzanie ustawienia loginu, hasła, wybór protokołu (http, https) i portu, dostęp do sieci (przewodowy/bezprzewodowy), UPnP ustawienia daty i godziny (ręczne, serwer NTP) konfiguracja zapis ustawień, przywracanie uprzednio zapisanych lub fabrycznych oprogramowanie moŝliwość restartu Stan systemu informacje o systemie (model, oprogramowanie, sieć, tryb, bezprzewodowe, czas) prowadzenie automatycznego zapisu zdarzeń statystyki ruchu w sieci spis klientów bezprzewodowych, prędkość, pakiety Pomoc 7. Składowanie zuŝytego sprzętu Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych). Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 10

11 8. Parametry techniczne IAP-6002-WG IAP-6002-WG+ Nr Atel #06566 #06567 PORTY Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX 2 Port PoE PD obecny na interfejsie ETH2 w pełni zgodny ze specyfikacją IEEE802.3af Power Device ochrona przed przeciąŝeniem i zwarciem izolacja napięciowa min. 1000VDC izolacja obciąŝeniowa min. 100MΩ INTERFEJS WLAN Tryby pracy Złącze antenowe Typ częstotliwości radiowej Modulacja IEEE802.11b Modulacja IEEE802.11g Pasmo częstotliwości Prędkość transmisji Moc nadawania Czułość odbiornika Bezpieczeństwo transmisji Ochrona SSID WSKAŹNIKI LED Wskaźnik zasilania PWR 1(2)(PoE) / Gotowość Wskaźnik portu RJ-45 10/100TX Wskaźnik WLAN Link/Aktywność AP, Bridge, Repeater, AP-Client Reverse SMA DSSS CCK, DQPSK, DBPSK OFDM z BPSK, OFDM z QPKS, OFDM z 16QAM, OFDM z 64QAM Ameryka/FCC 2.412~2.462 GHz (11 kanałów) Europa CE/ETSI 2.412~2.472 GHz (13 kanałów) IEEE802.11b 1/2/5,5/11 Mbps IEEE802.11g 6/9/12/18/24/36/48/54 Mbps IEEE802.11b/g 18dBm 11Mbps PER<8% 54Mbps PER<10% WEP (obsługa kluczy 64bit/128bit); WPA; WPA i (szyfrowanie WEP i AES); PSK (obsługa klucza współdzielonego 256bit); Radius; TKIP wyłączanie rozgłaszania SSID czerwony - włączone zasilanie i start systemu, czerwony migający - konflikt IP lub serwer DHCP lub BOOTP nie odpowiedział prawidłowo, zielony - praca poprawna, zielony migający - administracja zielony dla Link/Aktywność przy 100Mbps, Ŝółty dla Link/Aktywność przy 10Mbps zielony dla Link pomarańczowy słaby sygnał Siła sygnału WLAN 1<25%, 2<50%, 3<75%, 4<100% Wskaźnik błędu ZASILANIE Wejście czerwony wskazuje na wystąpienie awarii zasilania lub utratę linku na porcie podwójne wejście DC, 11

12 2x 12 48VDC na 6-pinowym złączu terminal block Pobór mocy (typowo) Ochrona przeciąŝeniowa prądowa Ochrona przed odwrotną polaryzacją CHARAKTERYSTYKA FIZYCZNA Obudowa Wymiary (S x G x W) Waga ODPORNOŚĆ NA CZYNNIKI ZEWNĘTRZNE Temperatura składowania Temperatura pracy Dopuszczalna wilgotność ZGODNOŚĆ Z NORMAMI I POLECENIAMI EMI EMS Wstrząs Upadek Wibracja Bezpieczeństwo uŝytkowania 6W obecna obecna na złączu terminal block IP-30 52mm x 106mm x 144mm 800g C ( F) C ( F) 5% 95% niekondensująca FCC Part 15, CISPR (EN55022) class A EN (ESD), EN (RS), EN (EFT), EN (Surge), EN (CS), EN , EN IEC IEC IEC EN60950 Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/łk/
