1 Bezprzewodowy punkt dostępowy UBIQUITI NETWORKS NANOSTATION 2 NANOSTATION 5 #06441 # INSTRUKCJA OBSŁUGI wersja 1.1

2 SPIS TREŚCI Wstęp...3 Właściwości...3 Bezpieczeństwo uŝytkowania Zawartość opakowania Zasady bezpieczeństwa Budowa urządzenia Zasilanie Panele urządzenia Diody LED Instalacja Podłączenie punktu dostępowego Sposoby montaŝu urządzenia Konfiguracja Konfiguracja przez interfejs Oprogramowanie AIR OS Konserwacja Składowanie zuŝytego sprzętu Parametry techniczne...9 2

3 Wstęp Produkty NanoStation to wydajne urządzenia działające w paśmie 2,4 lub 5 GHz, zintegrowane z anteną 10/14dBi. Zaawansowane oprogramowanie (AirOS) zawiera narzędzia słuŝące do testowania sieci i połączeń. Urządzenie posiada wskaźnik poziomu sygnału. Jest sprzedawane z zasilaczem i adapterem PoE, posiada zabezpieczenia przeciwprzepięciowe do 15kV. Właściwości Zasięg +15 km; Zwiększenie zasięgu nawet do 100 km przy uŝyciu zewnętrznej anteny; Przepustowość +25Mbps; Zasilania poprzez PoE (dołączony adapter); Obsługiwane standardy bezprzewodowe b/g dla częstotliwości 2,4GHz; Certyfikaty FCC , IC, CE. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. Urządzenie zostało poddane obowiązkowej ocenie zgodności i spełnienia zasadnicze wymagania zawarte w europejskich Dyrektywach Nowego Podejścia. Produkt jest oznakowany znakiem CE. Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20 cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. Ograniczenia w uŝytkowaniu Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE b/g). 3

4 1. Zawartość opakowania stacja bazowa 2 / NanoStation 5, dwie plastikowe opaski mocujące, adapter PoE, zasilacz impulsowy AC V /DC 12V,1A, instrukcja obsługi w języku angielskim, niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zasady bezpieczeństwa Stacja bazowa jest zgodna z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. NaleŜy przestrzegać następujących zaleceń: - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. 3. Budowa urządzenia 3.1 Zasilanie Punkt dostępowy jest zasilany przy uŝyciu zewnętrznego zasilacza AC/DC. NaleŜy podłączyć zasilacz do sieci prądu przemiennego ~230V 50Hz, a złącze DC 12V naleŝy wpiąć do gniazda adaptera PoE dostarczonego wraz z urządzeniem. Przy uŝyciu skrętki UTP naleŝy połączyć wyjście z adaptera PoE oznaczone przez PoE z gniazdem oznaczonym przez RJ45 znajdującym sie pod przednia osłoną urządzenia. 4

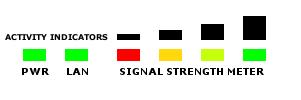

5 3.2 Panele urządzenia Na panelu tylnym urządzenia znajdują się diody LED informujące o stanie pracy urządzenia. 3.3 Diody LED Opis wskazań diod LED: Dioda Stan Opis PRW LAN SIGNAL STRENGTH METER Włączona Wyłączona Włączona Wyłączona Włączona Prawidłowe zasilanie urządzenia Urządzenie nie jest zasilane Prawidłowe połączenie sieciowe Brak połączenia lub nieprawidłowe połączenie sieciowe Poziom mocy sygnału urządzenia: czerwona słaba Ŝółta średnia zielona bardzo dobra 5

6 4. Instalacja 4.1 Podłączenie punktu dostępowego NaleŜy podłączyć wtyk zasilacza do gniazda adaptera PoE dostarczonego wraz z urządzeniem. Następnie zasilacz podłączyć do gniazda sieciowego lub listwy zasilającej. Przy uŝyciu skrętki UTP naleŝy połączyć wyjście z adaptera PoE oznaczone przez PoE z gniazdem oznaczonym przez RJ45 znajdującym sie pod przednią osłoną urządzenia. Prawidłowe połączenie zostanie zasygnalizowane przez diodę PWR znajdującą się z tyłu obudowy. Przy uŝyciu skrętki UTP naleŝy podłączyć gniazdo w adapterze PoE oznaczone przez LAN z przełącznikiem sieciowym lub kartą sieciowa w komputerze. Prawidłowe połączenie zasygnalizowane będzie przez zaświecenie się diody z napisem LAN. 4.2 Sposoby montaŝu urządzenia 5. Konfiguracja 5.1 Konfiguracja przez interfejs WWW Po poprawnym podłączeniu urządzenia PS2 do komputera lub przełącznika sieciowego moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy wykonać następujące czynności: 1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do urządzenia następujące parametry protokołu TCP/IP: Adres IP : x (gdzie x jest liczbą całkowitą z przedziału i x 20) Maska podsieci : Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. 3. Otworzyć przeglądarkę internetową. 4. W pole adres wpisać: i wcisnąć [ENTER]. 5. Do okna logowania naleŝy wprowadzić poniŝsze dane i zatwierdzić przyciskiem [OK]: Username: Password: ubnt ubnt Zostanie otwarte główne okno konfiguracji urządzenia. 6

7 5.2 Oprogramowanie AIR OS Urządzenie moŝe być konfigurowane przy pomocy oprogramowania AIR OS. Główne okno konfiguracyjne: Zakładki menu: Main Link Setup Network Advanced Services System wyświetlenie aktualnego statusu pracy urządzenia, narzędzia do monitorowania połączeń, statystyki transferu, konfiguracja opcji transmisji bezprzewodowej, trybów pracy, opcji bezpieczeństwa, konfiguracja sieciowych trybów pracy urządzenia, adresu IP, reguł filtrowania pakietów, DHCP, konfiguracja zaawansowanych opcji transmisji bezprzewodowej, opcji QoS, kształtowania ruchu, konfiguracja usług zarządzania systemem (np. SNMP, NTP, Ping Watchdog), zarządzanie kontami, tworzenie kopii zapasowych. Oprogramowanie AIR OS moŝna pobrać za darmo ze strony internetowej producenta: 7

8 6. Konserwacja Punkt dostępowy nie wymaga dodatkowych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej konstrukcji i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 7. Składowanie zuŝytego sprzętu Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych). Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 8

9 8. Parametry techniczne UBIQUITI NETWORKS NanoStation 2 NanoStation 5 Numer Atel #06441 #06442 Standard IEEE b/g, IEEE 802.3u Porty Tryby pracy Chipset Pamięć operacyjna Pamięć flash Pasmo częstotliwości 1x 10/100 Mbps RJ-45 Access Point, Bridge, Klient. WDS IEEE a, IEEE 802.3u Atheros AR2315 SOC, MIPS 4KC, 180MHz 2400 MHz 2483,5 MHz 16 MB SDRAM 4 MB 5150 MHz 5350 MHz, 5470 MHz 5725 MHz Max. moc wyjściowa 20 dbm 26dBm Antena Regulowana szerokość kanału wbudowana, 10 dbi, dołączalna SMA 5/10/20 MHz wbudowana, 14 dbi, dołączalna SMA Szerokość wiązki (3Db) 60 /30 55 /18 VSWR 1,4 Wymiary Waga Mocowanie 264x80x30 mm 0,4 kg maszt, ściana za pomocą uchwytu antenowego Max. pobór mocy 4 W 5 W Zasilanie Zabezpieczenia przeciwprzepięciowe Dopuszczalna temperatura pracy Dopuszczalna wilgotność powietrza Certyfikaty Producent PoE 12V do 15kV -20 C 70 C 5% 90%, niekondensująca CE, FCC, IC RS210 Ubiquity 9

10 Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony 10 Atel Electronics dr/db/
