1 INSTRUKCJA OBSŁUGI BEZPRZEWODOWY ROUTER SZEROKOPASMOWY WA-2204A WA-2204B #06008 #06058 wersja 1.3

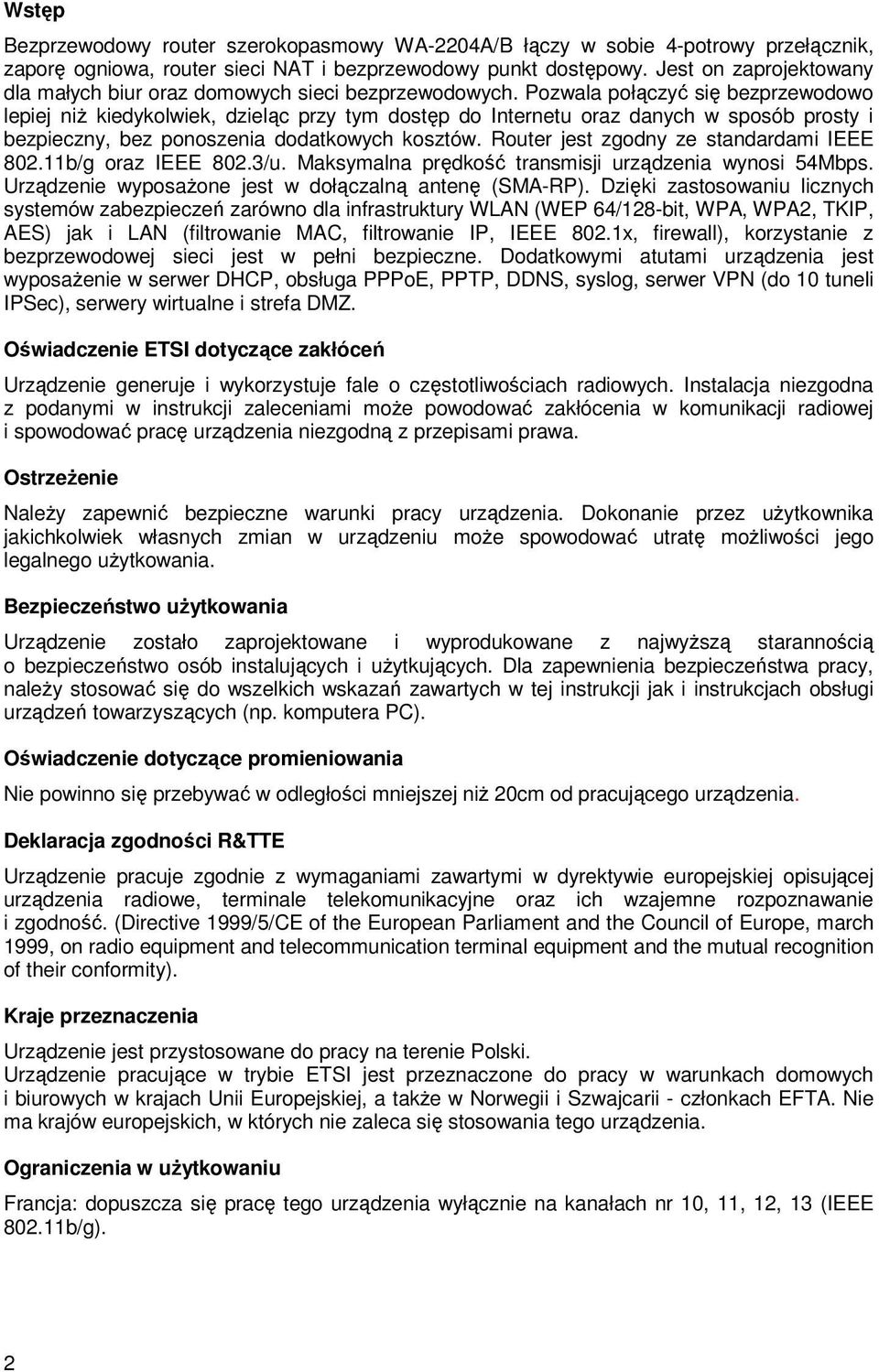

2 Wstęp Bezprzewodowy router szerokopasmowy WA-2204A/B łączy w sobie 4-potrowy przełącznik, zaporę ogniowa, router sieci NAT i bezprzewodowy punkt dostępowy. Jest on zaprojektowany dla małych biur oraz domowych sieci bezprzewodowych. Pozwala połączyć się bezprzewodowo lepiej niŝ kiedykolwiek, dzieląc przy tym dostęp do Internetu oraz danych w sposób prosty i bezpieczny, bez ponoszenia dodatkowych kosztów. Router jest zgodny ze standardami IEEE b/g oraz IEEE 802.3/u. Maksymalna prędkość transmisji urządzenia wynosi 54Mbps. Urządzenie wyposaŝone jest w dołączalną antenę (SMA-RP). Dzięki zastosowaniu licznych systemów zabezpieczeń zarówno dla infrastruktury WLAN (WEP 64/128-bit, WPA, WPA2, TKIP, AES) jak i LAN (filtrowanie MAC, filtrowanie IP, IEEE 802.1x, firewall), korzystanie z bezprzewodowej sieci jest w pełni bezpieczne. Dodatkowymi atutami urządzenia jest wyposaŝenie w serwer DHCP, obsługa PPPoE, PPTP, DDNS, syslog, serwer VPN (do 10 tuneli IPSec), serwery wirtualne i strefa DMZ. Oświadczenie ETSI dotyczące zakłóceń Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi w instrukcji zaleceniami moŝe powodować zakłócenia w komunikacji radiowej i spowodować pracę urządzenia niezgodną z przepisami prawa. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. Ograniczenia w uŝytkowaniu Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE b/g). 2

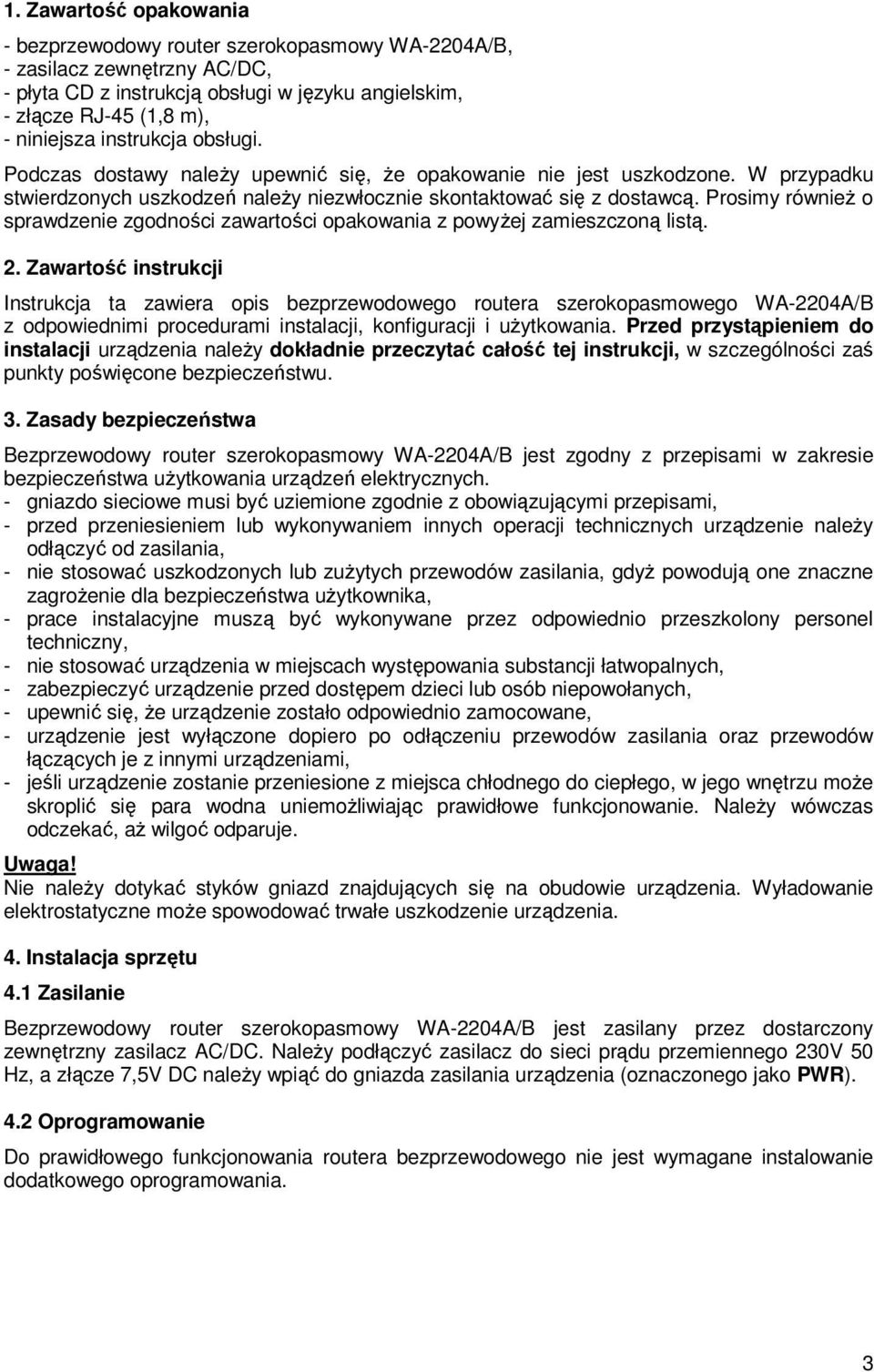

3 1. Zawartość opakowania - bezprzewodowy router szerokopasmowy WA-2204A/B, - zasilacz zewnętrzny AC/DC, - płyta CD z instrukcją obsługi w języku angielskim, - złącze RJ-45 (1,8 m), - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis bezprzewodowego routera szerokopasmowego WA-2204A/B z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Bezprzewodowy router szerokopasmowy WA-2204A/B jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga! Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1 Zasilanie Bezprzewodowy router szerokopasmowy WA-2204A/B jest zasilany przez dostarczony zewnętrzny zasilacz AC/DC. NaleŜy podłączyć zasilacz do sieci prądu przemiennego 230V 50 Hz, a złącze 7,5V DC naleŝy wpiąć do gniazda zasilania urządzenia (oznaczonego jako PWR). 4.2 Oprogramowanie Do prawidłowego funkcjonowania routera bezprzewodowego nie jest wymagane instalowanie dodatkowego oprogramowania. 3

4 4.3 Środowisko pracy Bezprzewodowy router szerokopasmowy WA-2204A/B został zaprojektowany do pracy w warunkach domowych i biurowych. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.). 4.4 Budowa urządzenia i wskaźniki LED Urządzenie naleŝy umieścić w taki sposób, by było widać diody kontrolne umieszczone na przednim panelu urządzenia. Panel przedni: - model WA-2204A: - model WA-2204B: Opis diod LED: Dioda Stan diody Opis PWR WLAN WAN ACT WAN 10/100M LAN ACT LAN 10/100M Włączona Pulsuje Pulsuje Włączona Pulsuje Włączona Urządzenie jest prawidłowo zasilane Brak zasilania Urządzenie wysyła/odbiera dane bezprzewodowo Urządzenie nie wysyła/odbiera danych bezprzewodowo Wysyłanie/odbieranie danych przez port WAN Brak aktywności na porcie WAN Interfejs WAN działa z prędkością 100 Mbps Interfejs WAN działa z prędkością 10 Mbps Wysyłanie/odbieranie danych przez port LAN Brak aktywności na porcie LAN Interfejs LAN działa z prędkością 100 Mbps Interfejs LAN działa z prędkością 10 Mbps 4

5 Panel tylni: - model WA-2204A: - model WA-2204B: Porty: Oznaczenie RESET PWR LAN WAN Funkcja Przycisk przywracający ustawienia fabryczne urządzenia (naleŝy przytrzymać przez około 5 ~10 sekund) Wejście zasilania (+7,5V DC) Porty LAN Port WAN 5. Instalacja okablowania Specyfikacja przyłączy UTP: - do połączenia przełącznika sieciowego z komputerem naleŝy wykorzystać przyłącze UTP kategorii 5 lub 5e, - maksymalna długość zastosowanego przyłącza UTP 100 metrów. 5

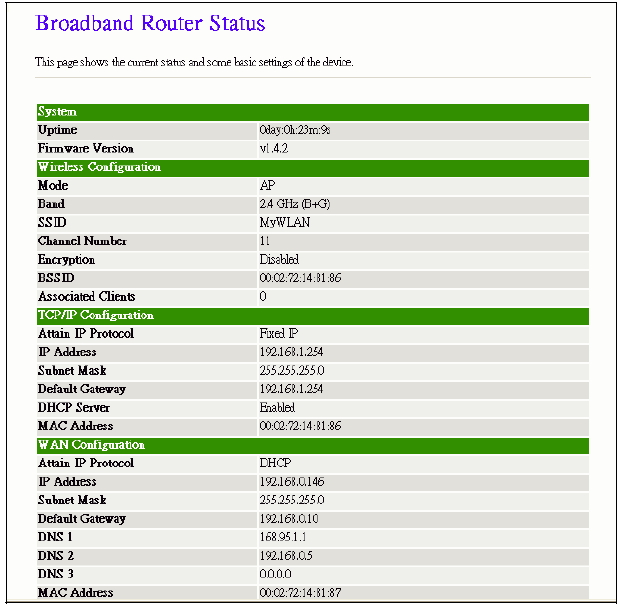

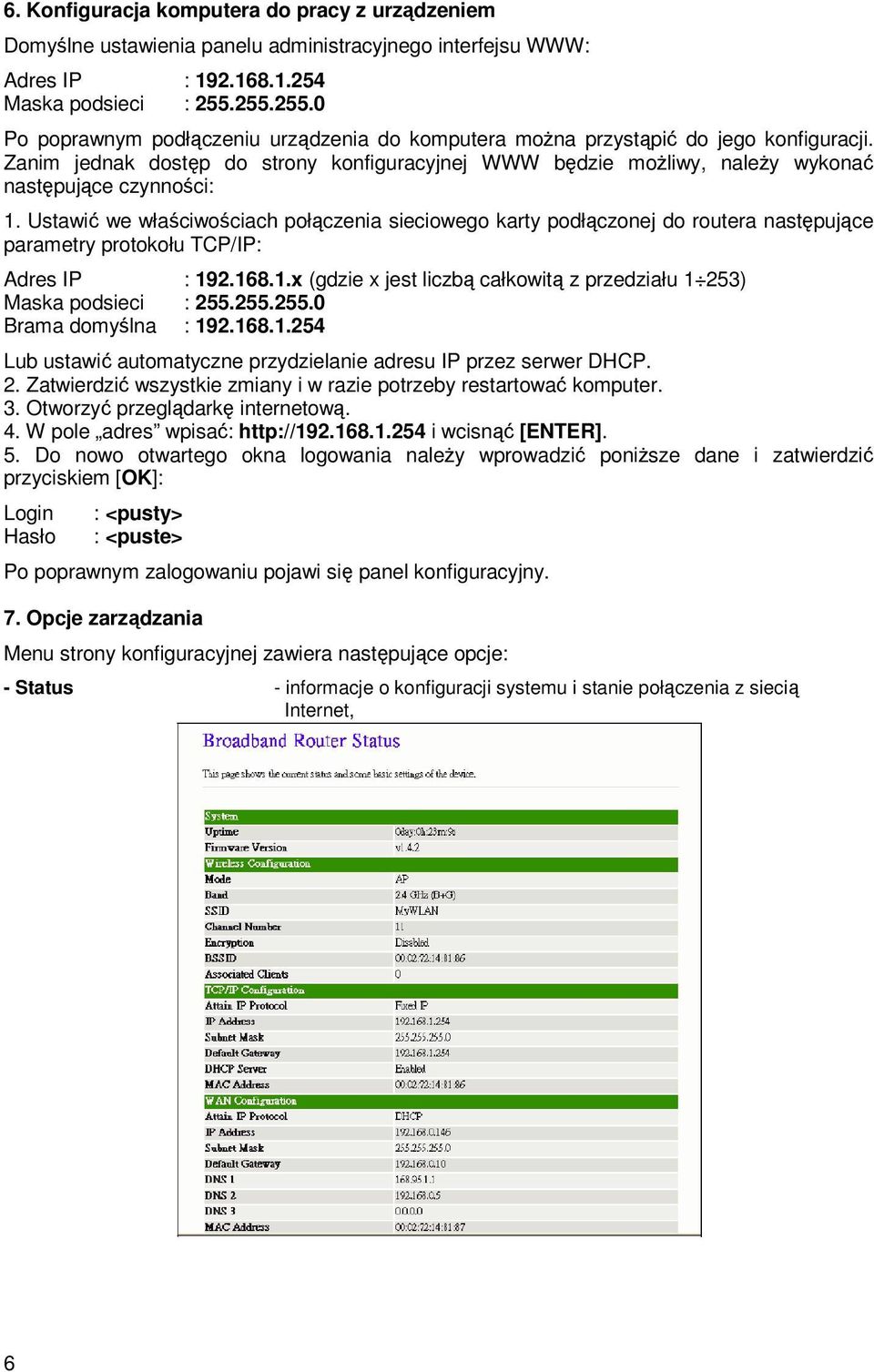

6 6. Konfiguracja komputera do pracy z urządzeniem Domyślne ustawienia panelu administracyjnego interfejsu WWW: Adres IP : Maska podsieci : Po poprawnym podłączeniu urządzenia do komputera moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy wykonać następujące czynności: 1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do routera następujące parametry protokołu TCP/IP: Adres IP : x (gdzie x jest liczbą całkowitą z przedziału 1 253) Maska podsieci : Brama domyślna : Lub ustawić automatyczne przydzielanie adresu IP przez serwer DHCP. 2. Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. 3. Otworzyć przeglądarkę internetową. 4. W pole adres wpisać: i wcisnąć [ENTER]. 5. Do nowo otwartego okna logowania naleŝy wprowadzić poniŝsze dane i zatwierdzić przyciskiem [OK]: Login Hasło : <pusty> : <puste> Po poprawnym zalogowaniu pojawi się panel konfiguracyjny. 7. Opcje zarządzania Menu strony konfiguracyjnej zawiera następujące opcje: - Status - informacje o konfiguracji systemu i stanie połączenia z siecią Internet, 6

7 - Setup Wizard - kreator konfiguracji urządzenia, - Operation Mode - konfiguracja trybu pracy (gateway, bridge lub wireless ISP) - Wireless - konfiguracja ustawień bezprzewodowej komunikacji, - Basic Settings - konfiguracja podstawowych ustawień bezprzewodowej komunikacji (wybór standardu komunikacji, SSID, wybór kanału) - Advanced Settings - konfiguracja zaawansowanych ustawień bezprzewodowej komunikacji (uwierzytelnianie, Fragment Threshold, RTS Threshold, Broadcast SSID, IAAP) - Security Setup - konfiguracja zabezpieczeń komunikacji bezprzewodowej, - Access Control - konfiguracja ustawień filtra adresów MAC, - WDS Settings - ustawienia funkcji WDS, - Site Survey - wyświetlenie aktywnych punktów dostępowych, - LAN Interface Setup - konfiguracja interfejsu LAN, - WAN Interface Setup - konfiguracja interfejsu WAN, - Firewall - konfiguracja zapory ogniowej, - Port Filtering - filtracja pakietów na portach, - IP Filtering - filtracja pakietów poprzez adresy IP, - MAC Filtering - filtracja pakietów poprzez adresy MAC, - Port Forwarding - ustawienia funkcji przekierowania portów, - DMZ - ustawienia strefy zdemilitaryzowanej, - VPN Settings - ustawienia VPN, - Management - zarządzanie ustawieniami urządzenia, - Statistics - statystyki ruchu w sieci, - DDNS - ustawienia serwera nazw domen, - Time Zone Setting - wybór strefy czasowej, - Log - ustawienia dziennika zdarzeń, - Upgrade Firmware - moŝliwość uaktualnienia oprogramowania routera, - Save/Reload Settings - zapis/załadowanie ustawień urządzenia, - Password Setup - konfiguracja haseł dostępowych, - Logout - wylogowanie z panelu zarządzania. 8. Konserwacja Bezprzewodowy router szerokopasmowy WA-2204A/B nie wymaga dodatkowych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 7

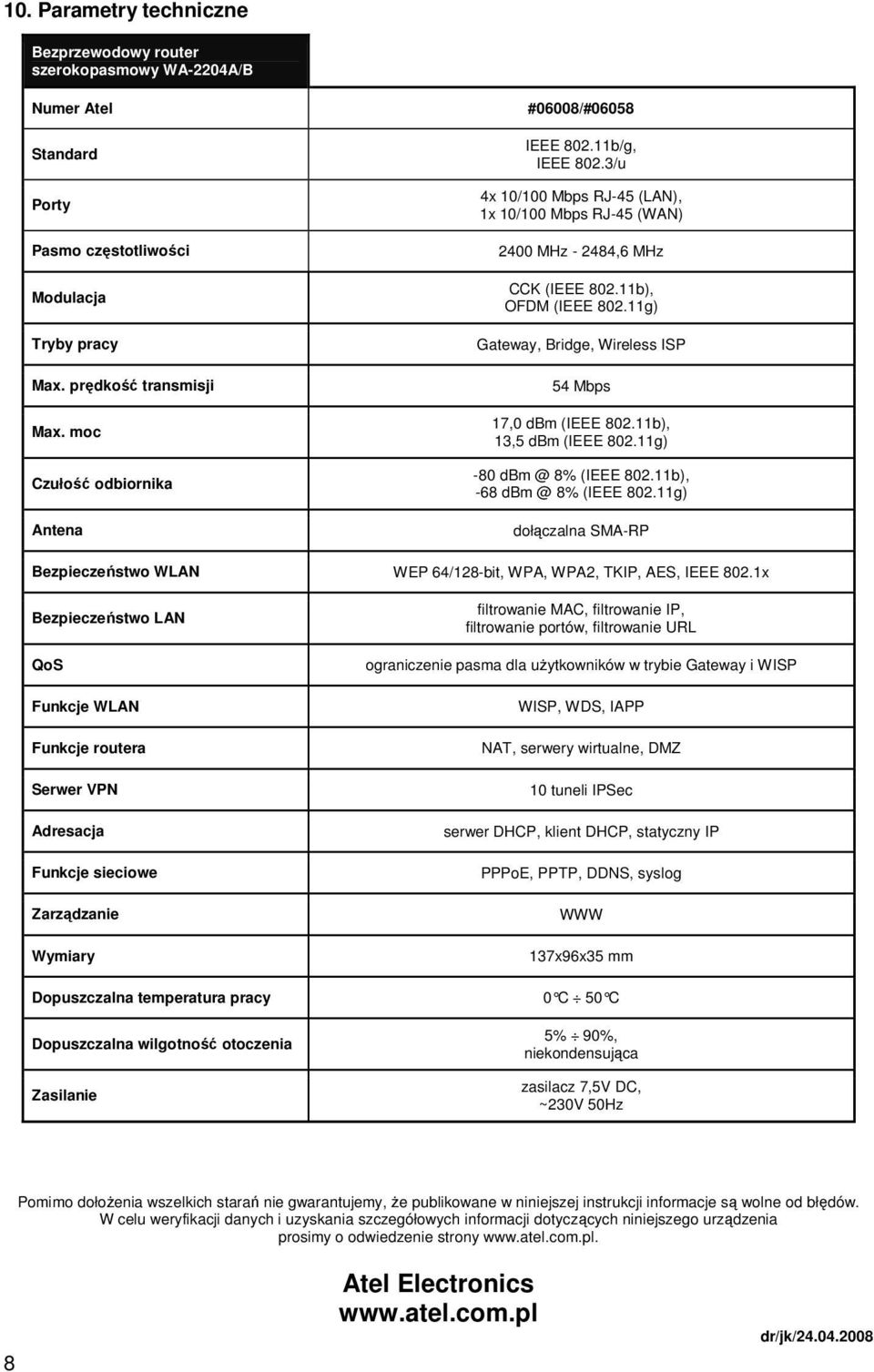

8 10. Parametry techniczne Bezprzewodowy router szerokopasmowy WA-2204A/B Numer Atel #06008/#06058 Standard Porty Pasmo częstotliwości Modulacja Tryby pracy Max. prędkość transmisji Max. moc Czułość odbiornika Antena IEEE b/g, IEEE 802.3/u 4x 10/100 Mbps RJ-45 (LAN), 1x 10/100 Mbps RJ-45 (WAN) 2400 MHz ,6 MHz CCK (IEEE b), OFDM (IEEE g) Gateway, Bridge, Wireless ISP 54 Mbps 17,0 dbm (IEEE b), 13,5 dbm (IEEE g) -80 8% (IEEE b), -68 8% (IEEE g) dołączalna SMA-RP Bezpieczeństwo WLAN WEP 64/128-bit, WPA, WPA2, TKIP, AES, IEEE 802.1x Bezpieczeństwo LAN QoS Funkcje WLAN Funkcje routera Serwer VPN Adresacja Funkcje sieciowe Zarządzanie Wymiary filtrowanie MAC, filtrowanie IP, filtrowanie portów, filtrowanie URL ograniczenie pasma dla uŝytkowników w trybie Gateway i WISP WISP, WDS, IAPP NAT, serwery wirtualne, DMZ 10 tuneli IPSec serwer DHCP, klient DHCP, statyczny IP PPPoE, PPTP, DDNS, syslog WWW 137x96x35 mm Dopuszczalna temperatura pracy 0 C 50 C Dopuszczalna wilgotność otoczenia Zasilanie 5% 90%, niekondensująca zasilacz 7,5V DC, ~230V 50Hz Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony 8 Atel Electronics dr/jk/
