Instrukcja obsługi wialni do pyłku

Transkrypt

1 Instrukcja obsługi wialni do pyłku

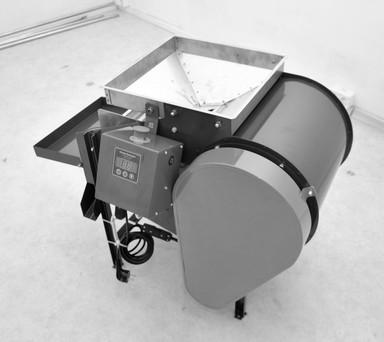

2 Przed przystąpieniem do pracy z urządzeniem należy przeczytać instrukcję obsługi. Pyłek przed procesem suszenia powinien być poddany procesowi oczyszczania. 4. Regulacja prędkości podawania pyłku do oczyszczenia Wialnia do pyłku składa się z: 1. Górnego zbiornika, do którego wsypuje się pyłek Za pomocą uchwytu umieszczonego pod zbiornikiem na pyłek możemy regulować przepustowość. (zwiększmy lub zmniejszamy otwór, przez który podawany jest pyłek ) 5. Zanieczyszczenia wypadają z sita zsuwając się na zewnątrz. 2. Z ruchomego podwójnego sita oczyszczającego pyłek Kierunek pracy sit Sita podczas oczyszczania wykonują ruch posuwistozwrotny co ułatwia oczyszczanie pyłku 6. Regulacja nachylenia sit. 3. Wentylator odśrodkowy wytwarzający siłę wiatru Aby zmienić położenie sita należy poluzować śrubę znajdującą się tuż za regulacją położenia sit jak na powyższym rysunku, po zmienianie pozycji położenia sit dokręcamy śrubę! oraz serownik umożliwiający sterowanie prędkością pracy sit. Wentylator napędzany elektrycznie generuje powiew, który wyrzuca zanieczyszczenia na zewnątrz sit. Pyłek natomiast opada na równię pochyłą umieszczoną w spodniej części wialni. Pod wylot ten należy podłożyć naczynie przeznaczone do kontaktu z żywnością. 1

3 7. Zmiana nachylenia sit. Bezpieczeństwo elektryczne Położenie sit zmieniamy za pomocą uchwytu umieszczonego obok sterownika. Ustawienie zmieniamy przesuwając uchwyt w górę lub w dół. 8. Przygotowanie wialni Prawidłowe przygotowanie wialni do pracy (pokrywa podniesiona) 1. Instalacja elektryczna zasilająca musi być wyposażona w wyłącznik różnicowo-prądowy o znamionowym prądzie zadziałania In nie wyższym niż 30mA. Okresowo należy sprawdzać działanie wyłącznika nadprądowego. 2. Jeżeli przewód zasilający nieodłączany lub przewód łączeniowy ulegnie uszkodzeniu i trzeba go wymienić, to czynność ta powinna być wykonana u gwaranta lub przez specjalistyczny zakład naprawczy albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Nie wialni miodarki, gdy przewód zasilający lub łączeniowy jest uszkodzony! 3. Przed włączeniem urządzenia do sieci należy upewnić się, że sterowanie jest wyłączone. Wyłącznik na panelu sterowania powinien znajdować się w pozycji Należy upewnić się, czy napięcie nominalne miodarki i źródła zasilania są zgodne. 5. Podczas podłączania do sieci należy zachować ostrożność. Ręce muszą być suche! Podłoże, na którym stoi urządzenie powinno być suche! 6. W momencie uruchamiania wialni przycisk STOP awaryjny powinien pozostać wyłączony (należy przekręcić tak, aby wyskoczył). Wciśnięcie przycisku STOP awaryjny umożliwia natychmiastowe zatrzymanie pracy wialni. 7. Nie należy przestawiać wialni podczas wirowania. 8. Należy chronić silnik oraz sterowanie przed wilgocią; (również podczas przechowywania). 9. Zabrania się ciągnąć za przewód zasilający. Przewód zasilający należy trzymać z dala od źródeł ciepła, ostrych krawędzi oraz dbać o jego dobry stan. Nieprawidłowe przygotowanie wialni do pracy (pokrywa opuszczona) 9. Czyszczenie Przed przystąpieniem do czyszczenia należy wyłączyć wialnię z napięci! Po użyciu wialni wilgotną mikrofibrą przecieramy całe urządzenie i sita. Po wyschnięciu zabezpieczamy i przechowujemy wewnątrz pomieszczenia. Wialnia jest przeznaczona do pracy wewnątrz pomieszczeń. Bezpieczeństwo użytkowania 1. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się urządzeniem. 2. W przypadku uszkodzenia wialni, w celu uniknięcia zagrożenia, naprawę może przeprowadzić tylko specjalistyczny zakład naprawczy albo wykwalifikowana osoba. 2

4 3. Nie należy prowadzić jakichkolwiek prac konserwacyjnych, lub usuwania usterek podczas pracy urządzenia lub wtedy gdy wialnia jest podpięta do sieci! 4. Wszystkie osłony podczas pracy muszą być trwale przymocowane do wialni. 5. W przypadku jakiegokolwiek zagrożenia należy bezzwłocznie użyć wyłącznika bezpieczeństwa. Ponowne uruchomienie wialni może nastąpić po wyeliminowaniu zagrożenia. 6. Urządzenia te nie są przeznaczone do pracy na zewnątrz pomieszczeń, mogą być eksploatowane tylko wewnątrz pomieszczeń. 7. Urządzenia nie wolno włączać i przechowywać przy temperaturze poniżej 0º C. 8. Wialnię nie należy włączać, gdy temperatura otoczenia jest niższa niż 5º C. Przed uruchomieniem wialni, w przypadku gdy została ona przeniesiona z pomieszczenia o niższej temperaturze do pomieszczenia o wyższej temperaturze, należy odczekać aż osiągnie ona temperaturę otoczenia. 1. Charakterystyka sterownika: Sterownik ustawiony jest fabrycznie, jednak istnieją różne napięcia w sieci (230V). Dlatego ustawienia sterownika można dostosować do napięcia, jakie panuje w sieci, za pomocą parametrów L i h. Parametr L - ustawienie minimalnej prędkości obrotowej kosza. Parametr h ustawienie maksymalnej prędkości obrotowej silnika. Sterownik po ustawieniu parametru L i h dzieli ten przedział prędkości od minimalnej do maksymalnej na 10 kroków (programów 0-10). 2. Uruchomienie sterownika: Po włączeniu wialni do sieci przełączamy wyłącznik 0/1 do pozycji 1. Następnie sterowanie wykonuje sekwencję autodiagnozy sygnalizowaną miganiem cyfry 0. Zakaz naprawiania urządzenia w ruchu Zakaz zdejmowania osłon podczas pracy urządzenia Po zakończeniu autodiagnozy regulator przechodzi w tryb normalnej pracy oczekując na uruchomienie. Na wyświetlaczu pojawi się cyfra 0 3. Start wialni: Aby uruchomić wialnię należy sprawdzić czy wyłącznik bezpieczeństwa STOP AWARYJNY - czerwony duży przycisk umieszczony na górze obudowy sterowania) nie jest wciśnięty; następnie należy włączyć przycisk 0/1 na poz. 1 i uruchomić wialnię przyciskiem PLUS. STEROWANIE Wialnia Pierwsze naciśnięcie przycisku PLUS. uruchomi procedurę rozruchu. Regulator wystartuje z odpowiednio większą mocą by po czasie stopniowo obniżyć moc do poziomu odpowiadającemu ustalonemu w pierwszym kroku nastawy. Na wyświetlaczu pojawi się litera A1 Sterownik posiada wyłącznik 0/1 służący do włączenia i wyłączenia wialni oraz przycisk wyłącznik bezpieczeństwa czerwony duży okrągły przycisk ( STOP AWARYJNY ) służący do natychmiastowego zatrzymania pracy wialni oraz bezpiecznik (5A) znajdujący się pod wyłącznikiem 0/1 Panel sterowania wyposażony jest w przyciski nawigacyjne PLUS, MINUS oraz w przycisk STOP Poprzez naciskanie przycisków PLUS (zwiększamy) lub MINUS (zmniejszamy) prędkość oczyszczania pyłku w zakresie od 1 do 10. Jak na poniższym rysunku. 3

5 Aby zatrzymać wialnię naciskamy przycisk STOP lub przyciskamy kilkakrotnie przycisk MINUS. Stan wyłączenia obrotów sygnalizowany jest cyfrą 0 Jak na poniższym rysunku. 4. Konfiguracja sterownika: Jeżeli w momencie włączenia wialni nie zaczyna się proces oczyszczania to należy zmienić konfigurację sterownika. W tym celu należy nacisnąć przycisk STOP. Wyłączyć wialnię przyciskiem 0/1 tak aby znalazł się w pozycji 0, odczekać chwilkę i ponownie włączyć przycisk 0/1 do poz. 1. Na wyświetlaczu pojawi się migająca cyfra 0. W trakcie pulsowania cyfry 0 należy przytrzymać przycisk STOP, aż do momentu pojawienia się komunikatu Pr - programowanie. I parametr L (zakres od 0 do 9, la, lb, lc, ld...tj. 10,11,12,13...) - jest to prędkość początkowa. I parametr h (zakres od 0 do 5) jest to prędkość końcowa (maksymalna). Wialnię uruchamiamy przyciskiem PLUS 5. KODY BŁĘDÓW E1 (Błąd) - usterka wewnętrzna sterownika mikroprocesorowego E2 (Błąd) - uszkodzenie obwodów synchronizacji z siecią zasilającą E3 (Błąd) - zwarcie na linii / wciśnięcie przycisku ( ) E4 (Błąd) - zwarcie na linii / wciśnięcie przycisku (+) E5 (Błąd) - zwarcie na linii / wciśnięcie przycisku (STOP) E6 (Ostrzeżenie) - wykasowanie nastaw konfiguracji sterownika Zmiana aktualnej konfiguracji sterownika następuje poprzez zmianę nastaw dwóch parametrów. Parametr L i h zmieniamy naciskając przyciski PLUS lub MINUS. Zmianę nastaw każdorazowo zatwierdzamy przyciskiem STOP. 4
