JEDNOŚCIENNY SYSTEM SPS DO KOTŁÓW KONDENSACYJNYCH I PRACUJĄCYCH W NADCIŚNIENIU SYSTEM KOMINUS KK

Transkrypt

1 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS JEDNOŚCIENNY SYSTEM SPS DO KOTŁÓW KONDENSACYJNYCH I PRACUJĄCYCH W NADCIŚNIENIU SYSTEM KOMINUS SYSTEM IZOLOWANY IZOLACJA 30 MM SYSTEM KOMINUS CHARAKTERYSTYKA SYSTEMU System to system rur i kształtek służący do odprowadzania spalin z urządzeń grzewczych kondensacyjnych lub pracujących w nadciśnieniu opalanych gazem lub olejem opałowym. Skrót jest skrótem od pierwszych liter słów kwasoodporny i kondensacyjny, które świetnie charakteryzują przeznaczenie oraz właściwości systemu. System wykonany jest ze stali kwasoodpornej o odpowiednim składzie pierwiastkowym, który gwarantuje odporność stali na działanie kondensatu. Silikonowe uszczelki mają za zadanie zapewnić doskonałą szczelność połączeń. KIEDY NALEŻY ZASTOSOWAĆ SYSTEM I JAKIE KORZYŚCI DA NAM JEGO WYBÓR Pierwszym istotnym aspektem decydującym o wyborze tego właśnie systemu spośród szerokiej gamy pozostałych systemów kominowych jest posiadanie kotła kondensacyjnego. Kotły kondensacyjne są obecnie coraz częściej wybierane przez potencjalnych klientów ze względu na ich ekonomiczność oraz oszczędność. Producenci deklarują, że tego typu kotły mają wydajność w granicach 106%, co w pewnym sensie dla kupujących jest informacją poniekąd niezrozumiałą. 106% jak to możliwe? Otóż tą informację można w bardzo prosty sposób wytłumaczyć. Kotły kondensacyjne oprócz wykorzystania ciepła wytworzonego podczas procesu spalania odzyskują ciepło ze skroplin, które tworzą się w przewodzie kominowym. Ten dodatkowy bonus energii jest uznawany jako ta dodatkowa % nadwyżka w wydajności tego kotła. Stąd właśnie podstawowa zaleta kotłów kondensacyjnych dodatkowe odzyskanie ciepła i oszczędność. Specyfika tego typu kotłów wymaga zastosowania systemu kominowego o specjalnych parametrach materiałowych i odpowiedniej budowie. Po pierwsze taki system musi być wykonany ze stali kwasoodpornej ze względu na to, że podczas spalania gazu czy oleju opałowego powstają tlenki kwasowe, które reagują z wodą tworząc kwasy. Kolejnym ważnym aspektem jest szczelność połączeń. Mają je zapewnić silikonowe uszczelki. Szczelność systemu jest ważna z dwóch powodów. Po pierwsze jak to w przypadku każdego systemu kominowego chodzi o to, aby trujące produkty spalania nie wydostawały się w miejscach niedozwolonych poza przewód kominowy. Po drugie, połączenie elementów ma stanowić trwałą barierę dla skroplin spływających po ścianie przewodu kominowego. Wydostające się skropliny mogą powodować powstanie tzw. zacieków na ścianie, przy której przebiega przewód kominowy, co z punktu widzenia użytkowników nie jest rzeczą mile widzianą. System został zaprojektowany w oparciu o wyżej wymienione aspekty w taki sposób, aby mógł funkcjonować przez wiele lat i zachowywać swoje podstawowe funkcje. Dzięki zastosowaniu stali o wysokich parametrach technologicznych i odpowiednim składzie pierwiastkowym gwarantuje odporność na korozję spowodowaną działaniem kwasów. Poprzez zastosowanie uszczelek o odpowiedniej wytrzymałości gwarantuje on 100% szczelność systemu i bezpieczeństwo jego użytkowników. O CZYM NALEŻY PAMIETAĆ PRZED DOKONANIEM ZAKUPU SYSTEMU Kiedy wiemy już, że do naszego kotła musimy zastosować system i zdecydujemy się na jego zakup musimy pamiętać o zebraniu podstawowych informacji, które pozwolą na prawidłowe dobranie parametrów systemu do naszego przewodu kominowego. Najistotniejszą rzeczą jest dokładny wymiar przekroju przewodu kominowego. W większości przypadków jest to przekrój kwadratowy, ale zdarzają się również, szczególnie w budynkach starszego typu przekroje prostokątne. Średnica powinna być dobrana odpowiednio do mocy kotła kondensacyjnego. Ma to istotne znaczenie przy zapewnieniu właściwego ciągu kominowego najistotniejszego elementu wpływającego na prawidłowe funkcjonowanie komina oraz urządzenia grzewczego. Kotły kondensacyjne Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

2 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS wymagają szczególnej uwagi w kwestii doboru odpowiedniej średnicy. Ważne jest to, aby nie dobierać średnicy w zależności od przekroju szachtu kominowego (tak jak ma to miejsce w pozostałych systemach kominowych). W przypadku kotłów kondensacyjnych dobrana średnica musi umożliwić prawidłową pracę urządzenia, a nie w jak największej mierze pokrywać powierzchnię szachtu kominowego ( w przypadku kotłów kondensacyjnych mamy raczej do czynienia z sytuacją odwrotną powierzchnia wkładu jest znacznie mniejsza od powierzchni szachtu kominowego). Kiedy wiemy już jaką średnicę wkładu potrzebujemy musimy wiedzieć jeszcze jak wysoki będzie nasz komin. Wysokość komina warunkuje ilość potrzebnych elementów takich jak rury proste czy obejmy centrujące, które zapewniają utrzymanie wkładu w pozycji pionowej eliminując przy tym niebezpieczeństwo jego odchyleń od tej pozycji. W instalacji odprowadzania spalin z kotłów kondensacyjnych istnieje również możliwość stosowania wyrzutów bocznych, które wychodzą na zewnątrz poprzez boczną ścianę budynku. Na ten aspekt również należy zwrócić uwagę. Kiedy znamy już wysokość komina i średnicę potrzebnego wkładu musimy jeszcze sprawdzić średnicę przewodu wylotowego z kotła oraz odległość kotła od szachtu kominowego. Jest to informacja potrzebna do odpowiedniego doboru elementów przyłącza. Jeżeli średnica przewodu wylotowego z kotła różni się od średnicy przewodu kominowego należy pamiętać o zakupie redukcji. W przypadku zakupu redukcji należy zwrócić uwagę na wielkość średnicy jaką chcemy uzyskać. *max Ø roz. [maksymalna średnica roztłoczenia] oznacza maksymalną średnicę do jakiej można roztłoczyć redukcję wykonaną z blachy o określonej grubości. Roztłoczenie jest możliwe dzięki wykorzystaniu takiej właściwość stali jak ciągliwość. Stal jest materiałem ciągliwym, posiadającym charakterystyczną dla siebie granicę plastyczności zależną od rodzaju stali. Ciągliwość stali umożliwia jej plastyczne odkształcanie dzięki działaniu sił rozciągających, które są głównym czynnikiem występującym w procesie roztłaczania. Oczywiście jest to możliwe do pewnych granic, które wyznacza granica plastyczności. Granica plastyczności jest to zależność pomiędzy naprężeniem a odkształceniem. Bezpośrednio jest ona uzależniona od tego jaką wytrzymałość posiada materiał. Powyżej wymienione czynniki dają możliwość produkcji redukcji roztłaczanej w określonych średnicach roztłoczenia. W przypadku konieczności uzyskania większej średnicy niż podane max. Ø roztłoczenia konieczne jest wykonanie redukcji stożkowej, ponieważ uzyskanie takich parametrów w redukcji roztłaczanej nie jest możliwe. Jednym słowem przy próbie uzyskania większych średnic za pomocą roztłoczenia w efekcie dochodzi do zerwania blachy ze względu na przekroczenie granicy plastyczności stali. Z takim zasobem danych możemy udać się do sklepu z pewnością, że system, który kupimy będzie doskonale pasował do naszego przewodu kominowego i zastosowanego kotła. PRAWIDŁOWY MONTAŻ GWARANCJĄ ODPOWIEDNIEGO FUNKCJONOWANIA SYSTEMU KOMINOWEGO, CZYLI PRAKTYCZNE WSKAZÓWKI JAK NALEŻY TO ZROBIĆ, ABY KOMIN SŁUŻYŁ NAM PRZEZ LATA Montaż systemu kominowego jest jednym z głównych czynników odpowiadających za prawidłowe funkcjonowanie całej instalacji. Z tego względu powinien być on wykonany przez wyspecjalizowane ekipy montażowe. Przed przystąpieniem do montażu należy dokładnie oczyścić istniejący przewód kominowy z pozostałości produktów spalania oraz z ewentualnych innych zbędnych elementów, takich jak pozostałości zniszczonych cegieł, itd. Należy również przygotować wszelkie otwory w ścianach, które są niezbędne do doprowadzenia przyłączy od urządzenia grzewczego do właściwego przewodu kominowego. Dopiero po wykonaniu tych czynności można przystąpić do właściwego montażu systemu kominowego. Istotne jest, aby poszczególne elementy były odpowiednio połączone, ponieważ wszelkie zaniedbania w tej kwestii są niedopuszczalne z uwagi na bezpieczeństwo użytkowników, które ma zapewnić szczelność instalacji. Należy pamiętać o tym, że przewód kominowy powinien być montowany w pozycji pionowej. W celu zapewnienia odpowiedniego położenia należy stosować obejmy centrujące najlepiej co 3 mb. Po zakończeniu właściwego montażu pozostaje nam już tylko sprawdzić funkcjonowanie systemu kominowego i cieszyć się z jego prawidłowej pracy przez długie lata. CO GWARANTUJE NAM SYSTEM wysoką jakość możliwość doboru odpowiedniej średnicy w zależności od wymiarów przekroju szachtu kominowego bezpieczeństwo oraz komfort użytkowania oszczędność ze względu na maksymalne wykorzystanie mocy kotła łatwość montażu NOWOŚCI Z ZAKRESU SYSTEMU W ofercie rur i kształtek do kotłów kondensacyjnych z zamkniętą komorą spalania firma Kominus wychodząc naprzeciw wysokim oczekiwaniom klientów poszerza swoja ofertę o system rur elastycznych z uszczelkami wraz z kompletem złączek górnych, dolnych i pośrednich. MAXIFLEX to nowy wymiar flexa nowe oblicze elastycznych rur. Dotychczas montaż rur elastycznych do pieców kondensacyjnych był niemożliwy. Nasi fachowcy poświęcili setki godzin pracy nad wykonaniem tego typu flexa i ta praca zaowocowała powstaniem SYSTEMU MAXIFLEX. Teraz szacht kominowy z wyraźnymi nierównościami w przekroju, czy ewentualna konieczność zmiany kierunku przewodu kominowego nie jest już problemem dla użytkowników pieców kondensacyjnych. Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

3 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS SYSTEM KP Z IZOLACJĄ 30 MM SYSTEM KOMINUS KPD System z izolacją to kolejna nowość w ofercie firmy Kominus. Systemy izolowane cieszą się coraz większa popularnością, dlatego postanowiliśmy wzbogacić naszą ofertę o system z izolacją. Izolacja o grubości 30 mm doskonale zapobiega przed nadmiernym wychładzaniem ścianek komina. W kotłach kondensacyjnych z racji niskiej temperatury spalin nadmierne wychładzanie ścianek komina jest szczególnie niekorzystne, ponieważ prowadzi do zaburzenia ciągu kominowego. System z izolacją jest również doskonałym rozwiązaniem dla osób, które chcą umiejscowić komin na zewnątrz budynku. Dane techniczne Przeznaczenie Urządzenia grzewcze z zamkniętą komorą spalania Paliwo Gaz / olej opałowy Zakres średnic Dn 60 Dn 300, większe średnice na indywidualne zamówienie Grubość stali (s) 0,5 mm Gatunek stali , lub inny zgodny z PNEN Rodzaj połączenia Kielichowe z uszczelką Klasa temperatury T 200 Klasa ciśnienia P2 (ciśnienie próby 200Pa) Tryb pracy Nadciśnienie Odporność na działanie kondensatu W Odporność na korozję Vm Połączenia elementów systemu Typowa konstrukcja komina Typowa konstrukcja komina składa się z następujących elementów: rury proste: R10, R05, R02, RU, R02O trójnik element łączący czopuch z kominem: TR45, TR60, TR90, wyczystka: WTD, denko z odskraplaczem O, przejście dachowe jako element przykrywający szacht kominowy i równocześnie zapewniający swobodne wydłużenie liniowe całego wkładu kominowego, daszek element przykrywający wkład kominowy, prostka z króćcami pomiarowymi RKC05, RKM05, oraz innych elementów w zależności od potrzeb: kolana stałe K30, K45, K60, K90, K90O, KS90, obejmy mocujące KAOM, obejmy centrujące KAOC, redukcje RS, wyrzut boczny ZB, regulatory ciągu, osłona przeciwdeszczowa KAOPD, rozety KARZ. Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

4 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS Typowa konstrukcja komina z zastosowaniem rur prostych wersja 1 rys. nr 1 Typowa konstrukcja komina z zastosowaniem wyrzutu bocznego wersja 2 rys. nr 2 Zestawienie elementów do rys. nr 1 Zestawienie elementów do rys. nr 2 Lp. Kod Element 1 Daszek 2 KAOPD Osłona przeciwdeszczowa 3 KAP Przejście dachowe 4 R05 Rura L= 500 [mm] 5 R10 Rura L= 1000 [mm] 6 KAOC Obejma centrująca 7 TR90 Trójnik 90 8 WTD Wyczystka trójnikowa z deklem 9 O Denko z odskraplaczem 10 K90 Kolano KARZ Rozeta Lp. Kod Element 1 K90 Kolano 90 2 R05 Rura L= 500 [mm] 3 ZB Wyrzut boczny 4 KARZ Rozeta Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

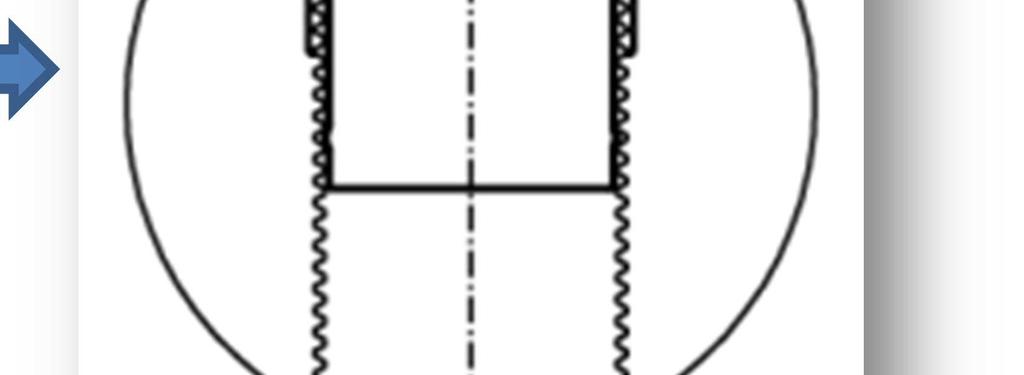

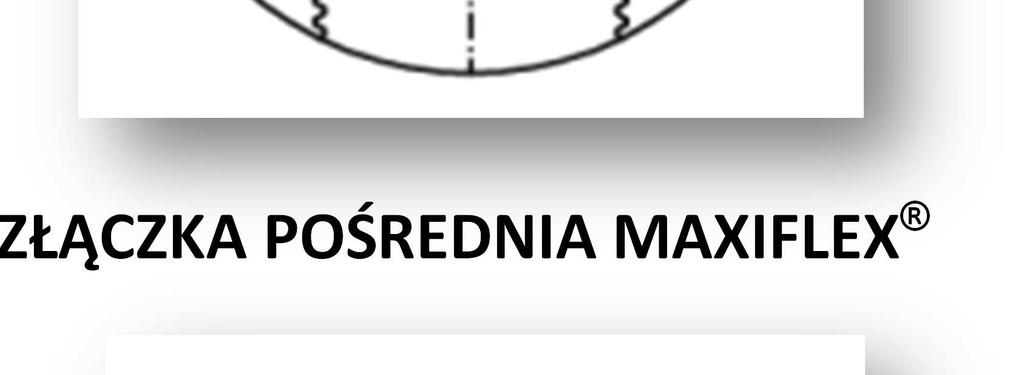

5 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS System jednościenny SPS z wykorzystaniem rur elastycznych typu MAXIFLEX (rury elastyczne z uszczelką)wraz z kompletem złączek górnych, dolnych i pośrednich PRODUKT OPATENTOWANY PRZEZ FIRMĘ KOMINUS POLSKA SP. Z O.O. ZŁĄCZKA GÓRNA MAXIFLEX złączka górna ZŁĄCZKA POŚREDNIA MAXIFLEX złączka pośrednia złączka dolna ZŁĄCZKA DOLNA MAXIFLEX Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

6 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS R10 Rura prosta L=1000 mm PLN 66,74 68,88 80,74 88,82 96,89 104,96 113,04 121,11 129,19 153,41 170,45 191,77 213,07 255,68 PLN 200,23 221,93 242,23 257,85 273,72 287,40 297,35 313,52 337,15 362,02 416,53 436,65 488,88 613,26 R05 Rura prosta L=500 mm PLN 46,72 48,76 54,51 59,96 65,41 70,86 76,31 81,76 87,21 103,56 115,07 129,46 143,84 172,61 PLN 124,59 135,45 148,38 162,11 181,14 183,31 188,71 202,77 220,08 226,57 257,93 289,29 304,43 313,09 R02 Rura prosta L=250 mm PLN 35,32 36,43 38,66 40,07 43,72 47,36 51,00 54,65 58,29 69,22 76,91 86,53 96,14 115,37 PLN 94,18 97,15 103,08 106,91 114,57 122,23 130,66 137,76 142,19 149,29 166,14 172,35 185,65 203,38 RU10 Rura prosta z uszami L=1000 mm PLN 83,43 93,63 117,73 128,85 140,90 152,03 164,08 176,13 189,11 224,08 250,50 283,77 354,22 475,55 PLN *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

7 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS RU05 Rura prosta z uszami L=500 mm PLN 58,40 66,28 79,48 86,99 95,12 102,63 110,77 118,90 127,66 151,27 169,11 191,56 239,13 321,04 PLN RU02 Rura prosta z uszami L=250 mm PLN 44,15 49,52 56,36 58,14 63,58 68,60 74,03 79,47 85,33 101,10 113,03 128,04 159,82 214,57 PLN RKC10 Rura prosta z króćcem pomiarowym 1/2 L=1000 mm PLN 106,74 108,88 120,74 128,82 136,89 144,96 153,04 161,11 169,19 193,41 210,45 231,77 253,07 295,68 PLN 240,23 261,93 282,23 297,85 313,72 327,40 337,35 353,52 377,15 402,02 456,53 476,65 528,88 653,26 RKC05 Rura prosta z króćcem pomiarowym 1/2 L=500 mm PLN 86,72 88,76 94,51 99,96 105,41 110,86 116,31 121,76 127,21 143,56 155,07 169,46 183,84 212,61 PLN 164,59 175,45 188,38 202,11 221,14 223,31 228,71 242,77 260,08 266,57 297,93 329,29 344,43 353,09 *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

8 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS RKC02 Rura prosta z króćcem pomiarowym 1/2 L=250 mm PLN 75,32 76,43 78,66 80,07 83,72 87,36 91,00 94,65 98,29 109,22 116,91 126,53 136,14 155,37 PLN 134,18 137,15 143,08 146,91 154,57 162,23 170,66 177,76 182,19 189,29 206,14 212,35 225,65 243,38 RKM10 Rura prosta z króćcem pomiarowym M64x4 L=1000 mm PLN 126,74 128,88 140,74 148,82 156,89 164,96 173,04 181,11 189,19 213,41 230,45 251,77 273,07 315,68 PLN 260,23 281,93 302,23 317,85 333,72 347,40 357,35 373,52 397,15 422,02 476,53 496,65 548,88 673,26 RKM05 Rura prosta z króćcem pomiarowym M64x4 L=500 mm PLN 106,72 108,76 114,51 119,96 125,41 130,86 136,31 141,76 147,21 163,56 175,07 189,46 203,84 232,61 PLN 184,59 195,45 208,38 222,11 241,14 243,31 248,71 262,77 280,08 286,57 317,93 349,29 364,43 373,09 RKM02 Rura prosta z króćcem pomiarowym M64x4 L=250 mm PLN 95,32 96,43 98,66 100,07 103,72 107,36 111,00 114,65 118,29 129,22 136,91 146,53 156,14 175,37 PLN 154,18 157,15 163,08 166,91 174,57 182,23 190,66 197,76 202,19 209,29 226,14 232,35 245,65 263,38 *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

9 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS R02O Rura prosta z odskraplaczem L=250 mm PLN 69,53 70,73 71,75 73,23 74,27 79,17 84,47 87,97 91,40 101,23 107,78 118,53 133,22 146,96 PLN 125,40 132,44 135,76 140,73 147,98 152,29 159,24 168,27 179,23 178,76 197,18 220,02 239,70 237,03 TR90 Trójnik 90 PLN 79,06 80,24 82,49 90,74 98,99 107,23 115,48 123,73 131,98 148,48 164,98 185,60 206,22 247,46 PLN 226,37 234,80 241,38 251,44 261,17 273,07 284,97 295,78 317,41 341,21 365,00 395,28 445,03 539,12 TR45 Trójnik 45 PLN 98,24 107,24 110,32 127,50 147,89 164,84 187,28 213,00 196,38 214,16 223,23 250,09 278,00 329,87 PLN 233,71 255,12 262,44 275,23 284,97 295,78 307,68 321,74 343,37 369,32 419,07 429,89 461,25 722,98 WTD Wyczystka trójnikowa z deklem PLN 133,71 135,23 137,14 145,39 153,63 161,88 170,13 178,38 186,63 203,13 219,62 240,25 260,87 302,11 PLN 287,13 294,66 298,81 306,60 313,09 322,82 330,39 340,12 356,35 383,38 412,58 436,38 506,68 624,56 *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

10 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS K90O Kolano 90 z odskraplaczem PLN 127,20 129,65 140,12 149,13 158,14 167,16 176,17 185,18 194,19 212,22 230,24 252,77 275,30 320,36 PLN 300,70 322,07 328,85 340,62 337,44 339,88 353,47 362,81 369,52 388,04 426,82 524,15 644,64 735,29 K90 Kolano 90 PLN 77,20 79,65 90,12 99,13 108,14 117,16 126,17 135,18 144,19 162,22 180,24 202,77 225,30 270,36 PLN 198,29 204,57 231,47 246,38 249,85 256,78 271,79 283,34 292,58 314,53 352,64 441,58 550,15 644,86 K60 Kolano 60 PLN 84,92 87,61 99,13 109,05 118,96 128,87 138,78 148,70 158,61 178,44 198,26 223,05 247,83 297,40 PLN 205,61 212,12 240,00 253,17 256,74 263,88 279,34 291,24 300,76 323,36 362,62 454,22 566,05 663,60 K45 Kolano 45 PLN 60,67 63,60 67,71 71,79 78,32 84,85 91,37 97,90 104,43 117,48 130,53 146,85 163,16 195,80 PLN 192,86 202,19 215,25 223,32 227,65 235,22 246,03 255,77 266,58 279,56 293,62 313,09 339,04 374,73 *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

11 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS K30 Kolano 30 PLN 66,73 69,96 74,48 78,97 86,15 93,33 100,51 107,69 114,87 129,23 143,59 161,54 179,48 215,38 PLN 210,74 220,94 235,21 243,65 248,41 256,74 268,64 279,34 291,24 305,52 320,98 342,40 370,95 410,21 KS90 Kolano 90 ze stopką PLN 84,92 87,61 99,13 109,05 118,96 128,87 138,78 148,70 158,61 178,44 198,26 223,05 247,83 297,40 PLN 239,51 265,90 290,02 308,71 313,05 321,74 340,55 355,02 366,60 394,10 441,85 553,27 689,32 807,99 O Denko z syfonem PLN 71,74 73,58 76,43 78,99 86,17 93,35 100,53 107,71 114,89 129,25 143,62 161,57 179,52 215,42 PLN 136,73 140,23 145,67 161,99 164,15 171,73 174,97 179,30 198,76 210,66 222,56 239,86 290,69 333,95 RS Redukcja stożkowa PLN 67,67 77,87 97,34 106,61 116,80 126,07 136,27 145,54 155,74 175,20 194,67 221,55 276,25 371,73 PLN 141,36 162,66 203,32 222,23 227,63 243,86 260,08 281,71 296,85 327,13 383,37 426,63 469,89 557,49 *izol. [mm] grubość izolacji ; system izolowany: wkład (stal kwasoodporna 0,5mm) + izolacja o grubości 30 mm + płaszcz zewnętrzny (stal nierdzewna 0,5 mm) Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

12 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS RR Redukcja roztłaczana max Ø roz PLN 39,32 43,45 47,44 54,37 58,67 62,44 64,74 68,65 70,38 78,45 89,61 122,52 *max Ø roz. maksymalna średnica jaką można uzyskać w procesie roztłaczania elementu wykonanego z blachy o określonej grubości Daszek PLN 36,15 38,29 39,12 40,28 43,94 47,60 51,26 54,92 58,59 65,91 73,23 82,39 91,54 109,85 PR Przejście dachowe PLN 38,01 39,86 41,99 45,61 47,56 50,20 51,91 54,51 55,71 57,71 59,79 66,93 95,76 100,39 ZB Wyrzut boczny PLN 85,13 93,64 108,91 119,80 130,69 141,58 152,47 163,36 174,25 196,03 217,81 245,05 272,27 326,72 PRODUKT OPATENTOWANY RMFX Rura elastyczna MaxiFlex Ø PLN 60,62 61,72 62,82 63,92 65,02 67,23 68,33 72,74 74,94 81,56 98,09 119,03 132,25 152,09 176,34 196,17 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

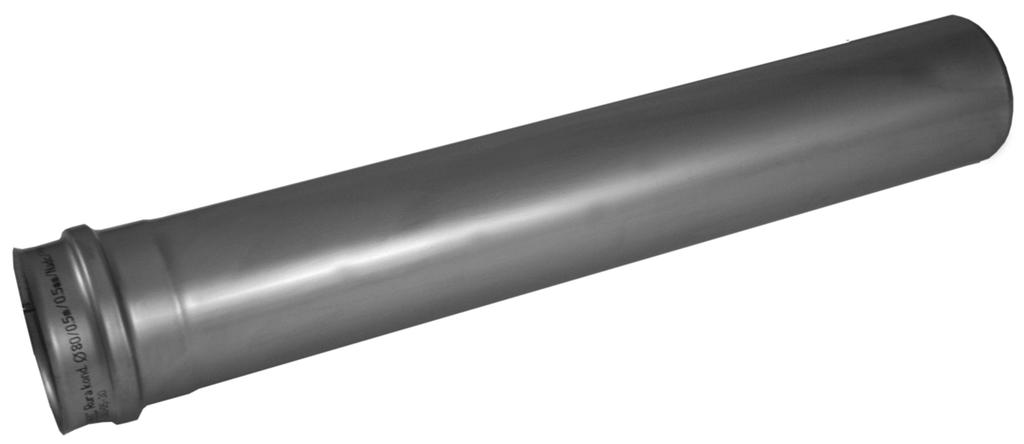

13 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS ZPMFX Złączka pośrednia MaxiFlex Ø PRODUKT OPATENTOWANY s [mm] PLN 157,00 177,75 198,40 218,75 239,00 258,75 ZGMFX Złączka górna MaxiFlex Ø ,00 300, ,00 342,25 362,00 382,50 403,00 423,75 444,00 464, ,00 92,50 102,50 113,00 123,00 133, ,50 153, ,00 175,00 184,50 194,75 205,00 215,50 225,50 235,75 PRODUKT OPATENTOWANY s [mm] PLN 160 0,5 ZDMFX Złączka dolna MaxiFlex Ø 150 PRODUKT OPATENTOWANY s [mm] PLN 140 0, ,00 167,25 177,50 187,75 198,00 208,25 218,50 228,75 0,5 75,00 85,25 95,90 105,75 116,00 125,25 136,50 146,75 KOLANO 30 KOLANO 90 KOLANO 90 ZE STOPKĄ KOLANO 45 PRZEJŚCIE DACHOWE RURA 1 M Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

14 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS SYSTEM KOMINOWY SZYBKA KALKULACJA Jednościenny system kominowy do urządzeń grzewczych z zamkniętą komorą spalania i urządzeń kondensacyjnych. DN wkładu Ilość R10 w zestawie 4xR10 5xR10 6xR10 7xR10 8xR10 9xR10 10xR10 11xR10 12xR PLN/Zestaw 698,96 716,19 777,25 967, , , ,34 765,71 785,07 857, , , , ,79 832,45 853,94 938, , , , ,25 931,50 955, , , , , ,70 998, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,98 DN wkładu Wysokość komina dla 4XR10[m] 4,61 4,65 4,69 4,75 4,79 4,91 4,95 Dodatkowa rura R10 zwiększa wysokość komina o 0,93 [m] DN wkładu Cena zestawu zawiera: D R05 R10 TR90 WT O OC 1 szt. Daszek 1 szt. Rura 500 [mm] X szt. Rura 1000 [mm] 1 szt. Trójnik 90 1 szt. Wyczystka trójnikowa 1 szt. Denko z odskraplaczem X/3 szt. Obejma centrująca (liczbę obejm zaokrąglić w górę) PLN 320,67 327,33 335,18 410,07 464,75 546,77 601,45 Cena zestawu zawiera: D TR90 WT O 1 szt. Daszek 1 szt. Trójnik 90 1 szt. Wyczystka trójnikowa 1 szt. Denko z odskraplaczem UWAGA: Obejmy centrujące co 3 [m] Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

15 System jednościenny SPS do kotłów kondensacyjnych i pracujących w nadciśnieniu SYSTEM KOMINUS Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl
