1 Seria ZAXIS-6 KOPARKA HYDRAULICZNA Kod modelu : ZX300LC-6 / ZX300LCN-6 Moc znamionowa silnika : 197kW (ISO14396) Ciężar roboczy : kg Pojemność ISO nasypowa łyżki : 1,00 1,62 m³

2 ZX300LC-6 ZX300LC-6. BEZ KOMPROMISÓW Model ZX300LC-6 wykorzystuje wyjątkową technologię firmy Hitachi, która została zaprojektowana specjalnie dla koparek średniej wielkości Zaxis-6. Ten innowacyjny model został stworzony z myślą o najwyższym poziomie wydajności, uwzględniając przy tym rosnące zapotrzebowanie na wydajność operacyjną. Wynikiem tego jest doskonała koparka, która potwierdza reputację firmy Hitachi w zakresie jakości inżynierii i wytrzymałości jej produktów. Koparka ZX300LC-6 stanowi uosobienie niezawodności a niesamowicie wszechstronne funkcje podkreślają jej przydatność w wielu różnych zastosowaniach. 6. NIEZRÓWNANA NIEZAWODNOŚĆ 8. NIEZAPRZECZALNA TRWAŁOŚĆ 10. UOSOBIENIE WSZECHSTRONNOŚCI 2

3 12. GWARANTOWANA JAKOŚĆ 14. MOC TECHNOLOGII 3

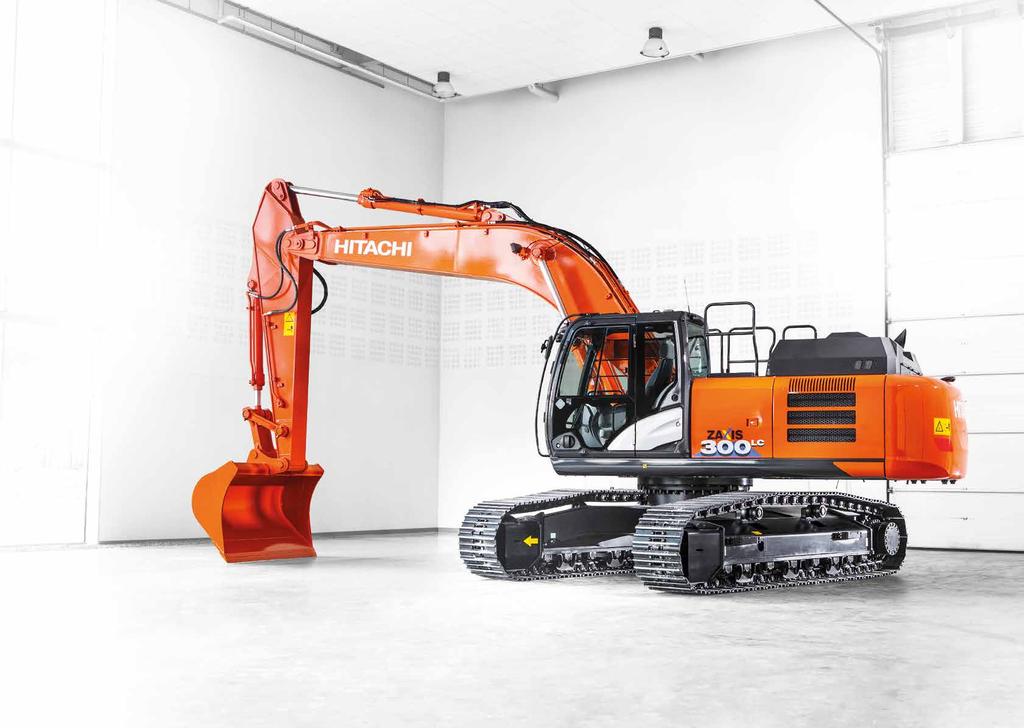

4 POTRZEBA PERFEKCJI Inżynierowie firmy Hitachi w największej na świecie fabryce koparek w Japonii wykorzystali pionierską technologię do zaprojektowania koparki ZX300LC-6. Zapewnia ona wyjątkową wydajność przy najniższych kosztach utrzymania, dzięki czemu idealnie spełnia potrzeby europejskiej branży budowlanej. Wysoka jakość Wykorzystanie doskonałych podzespołów i materiałów. Niesamowita wszechstronność Tryby pochylania i pochylania z obrotem uzupełniają system mocowania osprzętu. Długowieczna niezawodność Niezawodne podzespoły zapobiegają wyciekom oleju. Najwyższa trwałość Wzmocniona osłona silnika jazdy podnosi trwałość. 4

5 ZX300LC-6 Optymalna wydajność Zdalne monitorowanie przy użyciu aplikacji online Global e-service. Prosta obsługa Poręcze i wzmocniona platforma podnoszą bezpieczeństwo. Czystsza emisja System SCR redukuje emisję tlenku azotu w gazach wylotowych. Wyższa produktywność Sześciocylindrowy silnik z wydajnością wyższą o 14% w trybie PWR (15% w trybie ECO). Doskonała wydajność System TRIAS II redukuje łączne straty hydrauliczne. Ochrona silnika Wysoka wydajność i układ paliwowy o dużej pojemności. Łatwa konserwacja Wygodna i szeroko otwierająca się pokrywa silnika. 5

6 ZX300LC-6 Firma Hitachi zawsze była liderem rynkowym w zakresie niezawodności Alan Sparkes, współwłaściciel, Kelston Sparkes NIEZRÓWNANA NIEZAWODNOŚĆ Model ZX300LC-6, podobnie jak wszystkie koparki Hitachi Zaxis, zapewnia możliwość osiągania optymalnych poziomów dostępności i wydajności. Można mieć pewność, że koparka będzie przez cały czas działać wydajnie w wielu różnych wymagających miejscach pracy, gwarantując wysoki zwrot z inwestycji. Łatwy dostęp Rutynową konserwację można wykonywać szybko dzięki łatwemu dostępowi do komory silnika i innych podzespołów poprzez wygodną i szeroko otwierającą się pokrywę silnika. Mniej wycieków oleju W konstrukcji powrotnej instalacji hydraulicznej wykorzystano gumowy przewód z kołnierzem. Redukuje to ryzyko wycieków oleju i podnosi ogólną niezawodność systemu. Skuteczne chłodzenie Aby zapobiec przegrzewaniu silnika, w górnej części układu chłodzenia zamontowano zbiornik wyrównawczy, co pozwala całkowicie usunąć powietrze. Wzmocniona osłona silnika Osłona silnika jazdy o grubości 8 mm w modelu ZX300LC-6 jest prawie dwukrotnie grubsza niż w poprzednim modelu (4,5 mm). Śruby zostały rozmieszczone tak, by zminimalizować możliwość uszkodzenia. Mniejsze zużycie Osłony gąsienic zostały powiększone i zmieniono konstrukcję dolnej rolki, dzięki czemu błoto łatwiej się z niej wydostaje. Zapobiega to zatykaniu i późniejszym uszkodzeniom uszczelnień olejowych. Zbiornik wyrównawczy zapobiega przegrzewaniu się części silnika. 6

7 Łatwy dostęp do komory silnika. Grubsza osłona silnika jazdy zapewnia większą ochronę przed uszkodzeniami. 7

8 Większa liczba osłon gąsienicy podnosi trwałość ogniw gąsienicy. Wyższa wydajność zapewniana przez układ paliwowy. 8

9 ZX300LC-6 Koparki firmy Hitachi są wszechstronnie testowane w warunkach roboczych na Hokkaido. Jest to druga największa japońska wyspa, która jest najbardziej wysunięta na północ. Testy przeprowadzane są w temperaturze od -25ºC do 35ºC. NIEZAPRZECZALNA TRWAŁOŚĆ Podobnie jak wszystkie średnie koparki Zaxis-6, także model ZX300LC-6 został zaprojektowany i wykonany do pracy w najbardziej wymagających miejscach. Dzięki wykorzystaniu czterdziestu lat doświadczenia w produkcji koparek mechanicznych i hydraulicznych ten model spełnia standardy firmy Hitachi w zakresie najlepszej na rynku niezawodności i wytrzymałości. Trwalsze materiały podnoszą niezawodność silnika. Wzmocnienie gąsienic Liczba osłon gąsienic w modelu ZX300LC-6 zwiększyła się z jednej do trzech. Pozwala to chronić ogniwa gąsienicy przed potencjalnymi uszkodzeniami i zwiększa wytrzymałość maszyny. Ulepszony układ paliwowy Filtr wstępny, który zapewnia ochronę przed wilgocią, został wyposażony w zintegrowany separator wody o wysokiej wydajności i system podgrzewania paliwa. Ponadto elektryczna pompa paliwa o dużej pojemności dostarcza do silnika odpowiednią ilość paliwa, aby zapewnić wyższą wydajność. Lepsza ochrona silnika Trwalsze materiały w komorze spalania i zmodyfikowany kształt tłoka pozwalają podnieść niezawodność silnika. Nowy tłok umożliwia także osiągnięcie czystszej emisji. Wytrzymały materiał Wyciekom paliwa zapobiegają pierścienie o przekroju okrągłym na zaworze sterującym i silniku obrotnicy, które wykonano z wytrzymałego fluoru. Jest on odporny na działanie wysokich temperatur oleju. Mocniejszy wysięgnik Wsporniki na końcu i w podstawie wysięgnika zostały wzmocnione przy użyciu tulei HN. Także podkładki z tworzywa sztucznego na wysięgniku są teraz wzmocnione. Wszystko to przyczynia się do zwiększonej wytrzymałości osprzętu przedniego. 9

10 ZX300LC-6 Można do niej przymocować szeroką gamę osprzętu przez co staje się wyjątkowo wszechstronna Stefan Eriksson, właściciel, Steffes Schakt UOSOBIENIE WSZECHSTRONNOŚCI Gama średnich koparek Zaxis-6 została zaprojektowana przez inżynierów firmy Hitachi w odpowiedzi na zróżnicowane potrzeby klientów w europejskiej branży budowlanej. Koparka ZX300LC-6 sprawdza się w wielu różnych zastosowaniach, zapewniając doskonałą wydajność, płynną i łatwą obsługę oraz wysoki poziom produktywności. 10 Prosta obsługa Opcjonalną osłonę przednią można otworzyć w niewielkim zakresie lub nawet pod kątem 90 stopni przy użyciu gazowego amortyzatora i prostego mechanizmu obsługiwanego jednym dotknięciem. Jest to ważna funkcja przydatna podczas codziennej konserwacji. Większa elastyczność Tryby pochylania i pochylania z obrotem stanowią część systemu mocowania osprzętu koparki ZX300LC-6. Te i dziewięć innych trybów można zarejestrować na monitorze w celu prostej identyfikacji podłączanego osprzętu, zwiększając w ten sposób wszechstronność. Lepsza widoczność Zapewniono lepszą widoczność z kabiny dzięki użyciu mniejszej liczby skróconych poprzeczek dla opcjonalnej osłony przedniej, co pozwala zminimalizować martwe obszary. Wysoka wydajność Koparka ZX300LC-6 zapewnia wydajność wyższą o 14% w trybie PWR i o 15% w trybie ECO w porównaniu z modelem ZX290LC-5. Sześciocylindrowy silnik o mocy 186 kw jest zgodny z normami stopnia IV i zapewnia najwyższą wydajność koparki ZX300LC-6 w swojej klasie. Łatwiejsza instalacja Dwie dodatkowe sekcje w zaworze sterującym zapewniają większą wszechstronność, gdyż ułatwiają instalację osprzętu wymagającego wielokrotnego przepływu oleju o dużej objętości, a także w przypadku modeli z wysięgnikiem dwuelementowym. Dwa tryby pochylania zwiększają wszechstronność koparki ZX300LC-6.

11 Mniej martwych obszarów dla lepszej widoczności z kabiny. Silnik o najwyższej wydajności w swojej klasie. 11

12 Doskonała odporność na warunki pogodowe zapobiega uszkodzeniom. Mocznik jest wstrzykiwany do gazu wylotowego w celu zredukowania emisji. 12

13 ZX300LC-6 Komentarze od klientów i personelu firmy Hitachi są omawiane podczas comiesięcznych spotkań poświęconych ulepszaniu produktów, które odbywają się w japońskiej fabryce Tsuchiura w celu utrzymania standardów jakości. GWARANTOWANA JAKOŚĆ Firma Hitachi przywiązuje ogromną wagę do jakości, która stanowi jeden z najważniejszych priorytetów w zakładach produkcyjnych na całym świecie. Podobnie jak wszystkie średnie koparki Zaxis-6, także koparka ZX300LC-6 jest dostarczana na miejsce pracy po pomyślnym zaliczeniu rygorystycznych kontroli w celu zapewnienia najwyższych możliwych standardów wydajności, niezawodności i bezpieczeństwa. Ergonomiczne elementy sterujące przyczyniają się do doskonałego miejsca pracy. Zredukowana emisja Koparkę ZX300LC-6 wyposażono w turbosprężarkę o zmiennej geometrii i układ EGR do recyrkulacji gazów wylotowych z chłodzeniem o dużej przepustowości. Pozwala to zredukować poziom tlenku azotu i innych zanieczyszczeń, chroniąc w ten sposób środowisko. Najnowocześniejsza technologia System selektywnej redukcji katalitycznej (SCR) wstrzykuje Ad-Blue do gazu wylotowego w celu zredukowania emisji tlenków azotu. Ta stworzona przez firmę Hitachi nowoczesna technologia zapewnia zgodność z normami regulacji emisji UE stopień IV i przyczynia się do czystszego środowiska. Materiały odporne na warunki pogodowe Konsola kabiny została wykonana z bardzo trwałego tworzywa sztucznego klasy AES. Ten materiał jest odporny na warunki pogodowe i zapobiega uszkodzeniom powodowanym przez promienie UV w świetle słonecznym. Doskonałe chłodzenie i niski poziom hałasu Górna część koparki ZX300LC-6 wykorzystuje uszczelnienie o wysokiej jakości (wokół zespołu chłodzącego) i materiały akustyczne, aby wyeliminować wszelkie oznaki pogorszenia parametrów spowodowane przez ciepło. Zapewnia to długoterminową skuteczność chłodzenia i niski poziom hałasu maszyny. Doskonały komfort W pełni regulowany fotel, przestronna kabina, ergonomiczne elementy sterujące i zaawansowany zestaw audio przyczyniają się do stworzenia wygodnego środowiska pracy dla operatorów koparki ZX300LC-6. 13

14 ZX300LC-6 Układ TRIAS II obniża zużycie paliwa bez poświęcania wydajności Tsuyoshi Nakamura, dyrektor generalny ds. inżynierii, Hitachi Construction Machinery (Europe) NV MOC TECHNOLOGII Układ hydrauliczny TRIAS II składa się z trzech pomp i zaworów. Firma Hitachi wykorzystuje zaawansowaną technologię, aby produkować maszyny budowlane o wysokiej jakości. Dzięki zastosowaniu najnowszych wynalazków firma może oferować pełną gamę rozwiązań w celu eliminowania problemów stojących przed klientami i spełniania zmieniających się potrzeb branży. Koparka ZX300LC-6 stanowi najnowszy rezultat tego zaawansowanego podejścia technologicznego. 14 Obniżanie kosztów paliwa Technologia TRIAS II zmniejsza straty hydrauliczne. Redukuje ona ilość oleju hydraulicznego powracającego do zbiornika poprzez wspólne sterowanie pompą i zaworem. Mniejszy wpływ na środowisko Funkcja automatycznego wyłączania zapobiega marnowaniu paliwa, a także obniża poziom hałasu, emisji spalin i CO2 przez średnią koparkę ZX300LC-6, redukując w ten sposób wpływ na środowisko. Błyskawiczny przegląd stanu Operatorzy mogą szybko i łatwo sprawdzać stan i ustawienia maszyny, korzystając z wielofunkcyjnego monitora LCD o przekątnej siedmiu cali. Dostępna jest obsługa w 32 językach. Zdalne monitorowanie Właściciele koparek ZX300LC-6 mogą korzystać z systemu Global e-service, aby maksymalizować efektywność, minimalizować przestoje i ulepszać ogólną wydajność. Zdalne monitorowanie maszyny budowlanej firmy Hitachi jest możliwe poprzez systemy Owner s Site (dostęp online przez całą dobę, 7 dni w tygodniu) i ConSite (automatyczny raport miesięczny). Niższe poziomy hałasu Zgodnie z wymogami norm stopnia IV, poziomy hałasu i emisji są redukowane przez urządzenie do dodatkowej obróbki, które składa się z katalizatora utleniającego do silnika diesla, rury mieszającej Ad-Blue, systemu SCR i tłumika.

15 Olej przepływa niezależnie do cylindrów łyżki (jasnoniebieski), ramienia (ciemnoniebieski) i wysięgnika (żółty). Osprzęt przedni porusza się szybciej, ponieważ każdy siłownik ma własną pompę. Pompy są sterowane elektronicznie, aby zapewnić precyzyjny przepływ oleju i niższe zużycie paliwa. System wstrzykuje Ad-Blue do gazu wylotowego (czerwony) w celu zredukowania emisji tlenków azotu. Układ TRIAS II zmniejsza straty hydrauliczne i podnosi wydajność. Monitor LCD przedstawia stan i ustawienia maszyny. System SCR redukuje poziomy emisji i hałasu. 15

16 ZX300LC-6 Nie ma żadnych ukrytych kosztów. Wartość odsprzedaży jest niekiedy równie atrakcyjna co cena początkowa Peter David, dyrektor ds. maszyn i planowania, Heros Sluiskil BV REDUKCJA CAŁKOWITEGO KOSZTU POSIADANIA Firma Hitachi stworzyła program obsługi posprzedażowej Support Chain, aby zapewnić optymalną wydajność, minimalny czas przestojów, niższe koszty bieżące i wysoką wartość odsprzedaży. System Global e-service Firma Hitachi stworzyła dwa systemy zdalnego monitorowania jako część aplikacji online Global e-service. Systemy Owner s Site i ConSite stanowią integralną część koparki, która codziennie wysyła dane operacyjne poprzez GPRS lub satelitę do witryny Zapewnia to natychmiastowy dostęp do systemu Owner s Site i ważnych informacji, które są wymagane do obsługi w miejscach pracy. Porównanie liczby godzin pracy i przestojów pomaga zwiększyć efektywność. Skuteczne zarządzanie programami konserwacji pozwala zmaksymalizować dostępność. Możliwe jest także zarządzanie kosztami bieżącymi przez analizowanie zużycia paliwa. Informacje o lokalizacji i ruchach każdej maszyny są wyświetlane w przejrzysty sposób, aby ułatwić planowanie. Automatyczny system raportowania serwisu o nazwie ConSite wysyła co miesiąc wiadomość z podsumowanie informacji z systemu Global e-service dla każdej maszyny. Raport zawiera liczbę godzin przepracowanych dziennie i zużycie paliwa, statystyki dotyczące stosunku trybów pracy, a także porównanie zużycia paliwa/wydajność i podsumowanie emisji CO2. Wsparcie techniczne Każdy technik odbywa pełne szkolenie technicznie w firmie HCME w Amsterdamie. Dzięki tym treningom technicy uzyskują dostęp do tej samej wiedzy technicznej co działy zapewniania jakości i centra projektowe firmy Hitachi. Technicy mogą połączyć to globalne doświadczenie z językiem i kulturą lokalną klienta, aby oferować doskonałe wsparcie posprzedażowe. Rozszerzona gwarancja i umowy serwisowe Każdy nowy model koparki Hitachi Zaxis-6 jest objęty pełną gwarancją producenta. Aby zapewnić dodatkową ochronę wy- 16

17 System Global e-service Wsparcie techniczne Części firmy Hitachi maganą ze względu na pracę w trudnych warunkach lub w celu minimalizacji kosztów naprawy sprzętu dealerzy firmy Hitachi oferują wyjątkową opcję rozszerzonego programu gwarancyjnego (HELP Hitachi Extended Life Program) oraz wszechstronne umowy serwisowe. Pozwala to zoptymalizować wydajność każdej maszyny, zredukować przestoje i zapewnić najwyższą wartość odsprzedaży. Części Firma Hitachi oferuje szeroką gamę łatwo dostępnych części, które są wysyłane z europejskiego magazynu części HCME o powierzchni m² z siedzibą w Holandii. Oryginalne części firmy Hitachi: umożliwiają dłuższą pracę maszyn przy niższych kosztach bieżących i kosztach konserwacji. Części Hitachi Select i 2Genuine: przeznaczone szczególnie dla starszych maszyn, są tańsze, mają sprawdzoną jakość i gwarancję producenta. Części Performance: zaprojektowane pod kątem większej wytrzymałości, lepszej wydajności lub dłuższej żywotności w celu użycia w bardzo wymagających warunkach. Podzespoły po regeneracji: zapewniają ekonomiczne rozwiązanie, stanowią najlepszą opcję w przypadku konieczności dokonania wymiany prewencyjnej. Niezależnie od dokonanego wyboru, gwarantowana jest uznana jakość maszyn budowlanych firmy Hitachi. 17

18 18 Wywrotki EH Bardzo duże koparki EX Ładowarki kołowe ZW

19 Hitachi Construction Machinery BUDOWANIE LEPSZEJ PRZYSZŁOŚCI Projektujemy maszyny budowlane, które przyczyniają się do powstawania zasobnych i komfortowych społeczności Yuichi Tsujimoto, prezes firmy HCM Powstała w 1910 r. firma Hitachi, Ltd. została założona w oparciu o filozofię wnoszenia pozytywnego wkładu w społeczeństwo poprzez technologię. Ta idea w dalszym ciągu stanowi inspirację dla niezawodnych rozwiązań firmy Hitachi Group, które odpowiadają na dzisiejsze wyzwania i pomagają tworzyć lepszy świat. Hitachi, Ltd. to obecnie jedna z największych korporacji na świecie, która oferuje ogromną gamę innowacyjnych produktów i usług. Zostały one stworzone, aby przełamywać konwencje, ulepszać infrastrukturę społeczną i przyczyniać się do społeczności zrównoważonego rozwoju. Firma Hitachi Construction Machinery Co., Ltd. (HCM) została założona w 1970 r. jako spółka zależna firmy Hitachi, Ltd. i stała się jednym z największych światowych dostawców sprzętu budowlanego. Firma HCM jest pionierem produkcji koparek hydraulicznych, ale oferuje także ładowarki kołowe, solidne wywrotki, żurawie na podwoziu gąsienicowym i maszyny do zadań specjalnych, które powstają w najnowocześniejszych zakładach na całym świecie. Dzięki wykorzystaniu zaawansowanej technologii maszyny budowlane firmy Hitachi stały się synonimem standardów najwyższej jakości. Są wykorzystywane w wielu różnych branżach i pracują ciężko na całym świecie, pomagając tworzyć infrastrukturę bezpiecznego i wygodnego sposobu życia, rozwijać zasoby naturalne i nieść pomoc ofiarom kataklizmów. Koparki Hitachi Zaxis słyną z niezawodności, wytrzymałości i wszechstronności oraz zapewniają wysoki poziom produktywności w najbardziej wymagających warunkach. Zapewniają właścicielom niższy całkowity koszt posiadania, a operatorom najwyższy poziom wygody i bezpieczeństwa. Minikoparki 19

20 DANE TECHNICZNE SILNIK Model... Isuzu AQ-6HK1X Typ... 4-suwowy, chłodzony wodą, z bezpośrednim wtryskiem typu common rail Doładowanie... Turbodoładowany ze zmienną geometrią, z chłodzeniem międzystopniowym i chłodzonym układem EGR Dodatkowa obróbka... Katalizator utleniający i system SCR Liczba cylindrów... 6 Moc znamionowa ISO kw przy min -1 ISO 9249, netto kw przy min -1 SAE J1349, netto kw przy min -1 Maksymalny moment obrotowy Nm przy min -1 Pojemność skokowa cylindra... 7,790 L Średnica cylindra i skok mm x 125 mm Akumulatory... 2 x 12 V / 135 Ah UKŁAD HYDRAULICZNY Pompy hydrauliczne Pompy główne... 3 pompy wielotłoczkowe o zmiennej wydajności Maksymalny przepływ oleju... 2 x 235 L/min 1 x 211 L/min Pompa sterująca... 1 pompa zębata Maksymalny przepływ oleju... 36,4 L/min Silniki hydrauliczne Jazda... Obrotnica... Ustawienia zaworu bezpieczeństwa Obwód oprzyrządowania... 34,3 MPa Obwód obrotnicy... 32,4 MPa Obwód jazdy... 34,3 MPa Obwód układu sterowania... 3,9 MPa Maksymalna moc... 38,0 MPa 2 silniki wielotłoczkowe o zmiennej wydajności 1 silnik z tłokiem osiowym NADWOZIE Rama obrotowa Rama o przekroju w kształcie litery D zapewnia odporność na odkształcenia. Obrotnica Silnik z tłokiem osiowym i planetarną przekładnią redukcyjną jest zalany olejem. Wieniec obrotu jest jednorzędowy. Hamulec postojowy obrotnicy jest tarczowym hamulcem zaciąganym sprężynowo a zwalnianym hydraulicznie. Prędkość obrotu... 10,3 min -1 Moment obrotowy obrotnicy... 90,5 knm Kabina operatora Niezależna obszerna kabina, o szerokości mm i wysokości mm, zgodna z normami ISO*. * International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) PODWOZIE Gąsienice Obrabiane termicznie sworznie łączące z uszczelnieniem przeciw zabrudzeniowym. Hydrauliczne (smarowe) napinacze gąsienic ze sprężynami amortyzującymi. Liczba rolek po każdej stronie Górne rolki... 2 Dolne rolki... 8 Płytki gąsienic Osłony gąsienic... 3 Zespół napędowy Każda gąsienica napędzana silnikiem z tłokiem osiowym z dwoma zakresami obrotów. Hamulec postojowy jest tarczowym hamulcem zaciąganym sprężynowo/ zwalnianym hydraulicznie. Automatyczna skrzynia biegów: wysokie-niskie przełożenie. Prędkości jazdy... Wysokie przełożenie: od 0 do 5,2 km/h Niskie przełożenie: od 0 do 3,1 km/h Maksymalna siła ciągu kn Siłowniki hydrauliczne Ilość Średnica cylindra Średnica tłoka Zdolność do pokonywania wzniesień... 70% (35 stopni) przy stałej prędkości Wysięgnik mm 95 mm Ramię mm 105 mm Łyżka mm 90 mm Pozycjonowanie * mm 100 mm *1 : Dla wysięgnika dwuelementowego POZIOM HAŁASU Poziom hałasu w kabinie zgodnie z normą ISO LpA 69 db(a) Zewnętrzny poziom hałasu zgodnie z normami ISO 6395 i dyrektywą UE 2000/14/EC...LwA 105 db(a) POJEMNOŚCI ZBIORNIKÓW PŁYNÓW EKSPLOATACYJNYCH Zbiornik paliwa ,0 L Chłodziwo silnika... 46,0 L Olej silnikowy... 48,0 L Obrotnica... 12,0 L Układ jezdny (po każdej stronie)... 9,2 L Układ hydrauliczny ,0 L Zbiornik oleju hydraulicznego ,0 L Zbiornik DEF/AdBlue... 70,0 L 20

21 CIĘŻAR I NACISK NA GRUNT Ciężar roboczy i nacisk na grunt ZAXIS 300LC ZAXIS 300LCN Typ płytki Typ wysięgnika Jednoelementowy (Monoblok) Dwuelementowy Jednoelementowy (Monoblok) Dwuelementowy Szerokość płytki 600 mm Długość ramienia kg kpa kg kpa kg kpa kg kpa 2,42 m ,11 m Potrójna płytka 700 mm 800 mm 900 mm 2,42 m ,11 m ,42 m ,11 m ,42 m ,11 m W tym 1,25 m 3 (ISO nasypowa), ciężar łyżki (960 kg) i przeciwwaga (5 600 kg). Ciężar samej maszyny i szerokość całkowita ZAXIS 300LC Bez osprzętu przedniego, paliwa, oleju hydraulicznego, płynu chłodzącego itp. Łącznie z przeciwwagą. Szerokość płytki Ciężar Szerokość całkowita 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm Waga elementów Przeciwwaga Wysięgnik jednoelementowy (z siłownikiem ramienia i cylindrem wysięgnika) Wysięgnik dwuelementowy (z siłownikiem ramienia i cylindrem wysięgnika) Ramię 2,42 m (z cylindrem łyżki) Ramię 3,11 m (z cylindrem łyżki) Łyżka 1,25 m³ Ciężar kg kg kg kg kg 960 kg ZAXIS 300LCN Szerokość płytki Ciężar Szerokość całkowita 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm ŁYŻKA I SIŁA KOPANIA RAMIENIA ZAXIS 300LC / ZAXIS 300LCN Długość ramienia 2,42 m 3,11 m Siła kopania łyżki* ISO Siła kopania łyżki* SAE 202 kn 175 kn Siła składania ramienia* ISO 182 kn 144 kn Siła składania ramienia* SAE 174 kn 138 kn * Przy mocy maksymalnej 21

22 DANE TECHNICZNE ZAKRESY ROBOCZE: WYSIĘGNIK JEDNOELEMENTOWY m E C D D Linia gruntu A B B F A 2,42 m 3,11 m 2,5 m m Jednostka: mm ZAXIS 300LC / ZAXIS 300LCN Wysięgnik jednoelementowy Długość ramienia 2,42 m 3,11 m A Maks. wysięg przy kopaniu A Maks. wysięg przy kopaniu (na gruncie) B Maks. głębokość kopania B Maks. głębokość kopania dla poziomu 2,5 m C Maks. wysokość ostrza D Maks. wysokość podczas wyładunku D Min. wysokość załadunku E Min. promień obrotu F Maks. głębokość kopania przy ścianie pionowej Bez ucha nakładki gąsienicy 22

23 ZAKRESY ROBOCZE: WYSIĘGNIK DWUELEMENTOWY m E C D D Linia gruntu B B F A A 2,42 m 3,11 m 2,5 m m Jednostka: mm ZAXIS 300LC / ZAXIS 300LCN Wysięgnik dwuelementowy Długość ramienia 2,42 m 3,11 m A Maks. wysięg przy kopaniu A Maks. wysięg przy kopaniu (na gruncie) B Maks. głębokość kopania B Maks. głębokość kopania dla poziomu 2,5 m C Maks. wysokość ostrza D Maks. wysokość podczas wyładunku D Min. wysokość załadunku E Min. promień obrotu F Maks. głębokość kopania przy ścianie pionowej Bez ucha nakładki gąsienicy 23

24 DANE TECHNICZNE WYMIARY WYSIĘGNIK JEDNOELEMENTOWY K M E D/D F G I N C L H A J B WYSIĘGNIK DWUELEMENTOWY M N Jednostka: mm ZAXIS 300LC ZAXIS 300LCN A Odległość między kołami gąsienicy B Długość podwozia * C Prześwit pod przeciwwagą D Promień obrotu tylnego końca D Długość tylnego końca E Całkowita szerokość nadwozia F Całkowita wysokość kabiny * G Min. prześwit podwozia H Rozstaw gąsienic I Szerokość płytek gąsienic G 600 G 600 J Szerokość podwozia K Szerokość całkowita Z ramieniem 2,42 m Z ramieniem 3,11 m Z ramieniem 2,42 m Z ramieniem 3,11 m Z ramieniem 2,42 m Z ramieniem 3,11 m Z ramieniem 2,42 m Z ramieniem 3,11 m * L Wysokość gąsienic ze standardowymi płytkami WYSIĘGNIK JEDNOELEMENTOWY M Długość całkowita N Całkowita wysokość wysięgnika WYSIĘGNIK DWUELEMENTOWY M Długość całkowita N Całkowita wysokość wysięgnika * Bez ucha nakładki gąsienicy 24 G: Potrójna nakładka przeciwślizgowa

25 UDŹWIGI Uwagi: 1. Wartości oparto na ISO Udźwig nie przekracza 75% obciążenia powodującego przewrócenie maszyny stojącej na stabilnej, poziomej powierzchni lub 87% pełnej wydajności hydraulicznej. 3. Punkt obciążenia stanowi linię środkową sworznia łączącego przegubu łyżki na ramieniu. 4. *Oznacza obciążenie ograniczone przez wydajność hydrauliczną m = poziom gruntu. A: Promień przenoszenia obciążenia B: Wysokość punktu obciążenia C: Udźwig Aby uzyskać wartości udźwigu, należy odjąć ciężar łyżki i szybkozłącza od udźwigu. ZAXIS 300LC Z WYSIĘGNIKIEM JEDNOELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Warunki obciążenia m m Wysięgnik 6,20 m 6,0 *8 010 *8 010 * ,46 Ramię 2,42 m 4,5 * * * * * ,11 Przeciwwaga kg 3,0 * * * ,44 Płytki 600 mm 1,5 * ,49 * * ,27 Wysięgnik 6,20 m Ramię 3,11 m Przeciwwaga kg Płytki 600 mm 0 (poziom gruntu) -1,5 * * * * ,75-3,0 * * * * * ,86-4,5 * * * * * ,42 6,0 *7 110 *7 110 * *4 730 * ,19 4,5 *9 800 *9 800 *8 160 *8 160 * * ,78 3,0 * * * * * ,09 1,5 * * * * * ,14 0 (poziom gruntu) * * * ,93-1,5 *6 810 *6 810 * * * * * ,45-3,0 * * * * * * * * ,65-4,5 * * * * * ,39 ZAXIS 300LCN Z WYSIĘGNIKIEM JEDNOELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Warunki obciążenia m m Wysięgnik 6,20 m 6,0 * * ,46 Ramię 2,42 m 4,5 * * * * * ,11 Przeciwwaga kg 3,0 * * * ,44 Płytki 600 mm 1,5 * ,49 * * ,27 Wysięgnik 6,20 m Ramię 3,11 m Przeciwwaga kg Płytki 600 mm 0 (poziom gruntu) -1,5 * * * * ,75-3,0 * * * * * ,86-4,5 * * * * ,42 6,0 *7 110 *7 110 * *4 730 * ,19 4,5 *9 800 *9 800 * * * ,78 3,0 * * * * * ,09 1,5 * * * * * ,14 0 (poziom gruntu) * * * ,93-1,5 *6 810 *6 810 * * * * * ,45-3,0 * * * * * * * ,65-4,5 * * * * * ,39 25

26 UDŹWIGI ZAXIS 300LC Z WYSIĘGNIKIEM DWUELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Warunki Wysięgnik dwuelementowy Ramię 2,42 m Przeciwwaga kg Płytki 600 mm Wysięgnik dwuelementowy Ramię 3,11 m Przeciwwaga kg Płytki 600 mm Wysokość punktu obciążenia m Promień przenoszenia obciążenia 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Przy maks. zasięgu 9,0 *7 570 * ,65 7,5 *5 660 * ,41 6,0 * * *4 910 * ,47 4,5 * * *9 630 *9 630 *4 570 * ,12 3,0 * * * *7 820 *7 820 *4 460 * ,45 1,5 * * * * * *4 550 * ,50 0 (poziom gruntu) * * * * * * * ,28-1,5 * * * * * * * ,76-3,0 * * * * * *5 550 * ,86 9,0 *6 960 *6 960 *5 790 * ,79 7,5 *6 650 *6 650 *5 720 *5 720 *4 670 * ,27 6,0 *7 200 *7 200 *5 820 *5 820 *4 970 *4 970 *4 150 * ,22 4,5 * * *8 440 *8 440 *6 300 *6 300 *5 110 *5 110 *3 900 * ,81 3,0 * * * * * * *7 850 *7 850 *5 460 *5 460 *4 210 *4 210 *3 830 * ,12 1,5 * * * * * * *3 890 * ,16 0 (poziom gruntu) * * * * * * *4 110 * ,96-1,5 * * * * * * *4 550 * ,48-3,0 * * * * * * * ,68-4,5 * * * * * *6 620 * ,92 m ZAXIS 300LCN Z WYSIĘGNIKIEM DWUELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Warunki obciążenia m m Wysięgnik dwuelementowy 9,0 *7 570 * ,65 7,5 *5 660 * ,41 Ramię 2,42 m Przeciwwaga 6,0 * * *4 910 * , kg 4,5 * * *9 630 *9 630 *4 570 * ,12 Płytki 600 mm 3,0 * * * * * ,45 1,5 * * * * * ,50 0 (poziom gruntu) * * * * * * * ,28-1,5 * * * * * * * ,76-3,0 * * * * * *5 550 * ,86 Wysięgnik dwuelementowy 9,0 *6 960 *6 960 *5 790 * ,79 7,5 *6 650 *6 650 *5 720 *5 720 *4 670 * ,27 Ramię 3,11 m Przeciwwaga 6,0 *7 200 *7 200 *5 820 *5 820 *4 970 *4 970 *4 150 * , kg 4,5 * * *8 440 *8 440 *6 300 *6 300 *5 110 *5 110 *3 900 * ,81 Płytki 600 mm 3,0 * * * * * * *7 850 *7 850 * * *3 830 * ,12 1,5 * * * * * * ,16 0 (poziom gruntu) * * * * * * * ,96-1,5 * * * * * * * ,48-3,0 * * * * * * * ,68-4,5 * * * * * *6 620 * ,92 26
