Seria ZAXIS-6 KOPARKA HYDRAULICZNA

Transkrypt

1 Seria ZAXIS-6 KOPARKA HYDRAULICZNA Kod modelu : ZX135US 6 Moc znamionowa silnika : 78,5 kw (105 KM) (ISO14396) Ciężar roboczy : kg Pojemność łyżki koparki (ISO nasypowa) : 0,19 0,66 m³

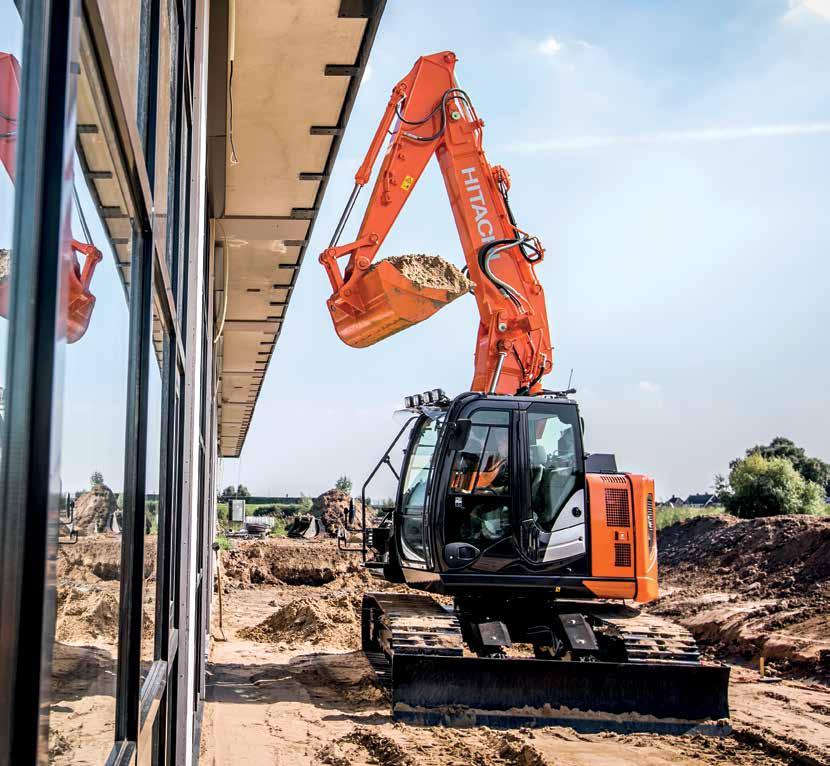

2 ZX135US 6 ZX135US-6. BEZ KOMPROMISÓW ZX135US 6 to jedna z najmniejszych koparek Zaxis-6, która sprawdza się idealnie w pracy w miejscach o niewielkich przestrzeniach dzięki obrotnicy o skróconym tyle. Dostępność wielu opcji, w tym lemiesza do sortowania i spychania, zapewniającego także dodatkową stabilność, sprawia, że jest to wyjątkowo wszechstronna maszyna w wielu różnorodnych zastosowaniach. Oparta na dziedzictwie serii Zaxis-6 koparka ZX135US 6 wykorzystuje tę samą zaawansowaną technologię co większe modele firmy Hitachi. Zapewnia przy tym tę samą wysoką jakość i wytrzymałe podzespoły, a także oferuje niezrównany poziom niezawodności DEMAND WYJĄTKOWA PERFECTION NIEZAWODNOŚĆ 8. WYRÓŻNIAJĄCA SIĘ TRWAŁOŚĆ 10. NIEZRÓWNANA WSZECHSTRONNOŚĆ 2

3 12. PRZEDE WSZYSTKIM JAKOŚĆ 14. SPRAWDZONA TECHNOLOGIA 3

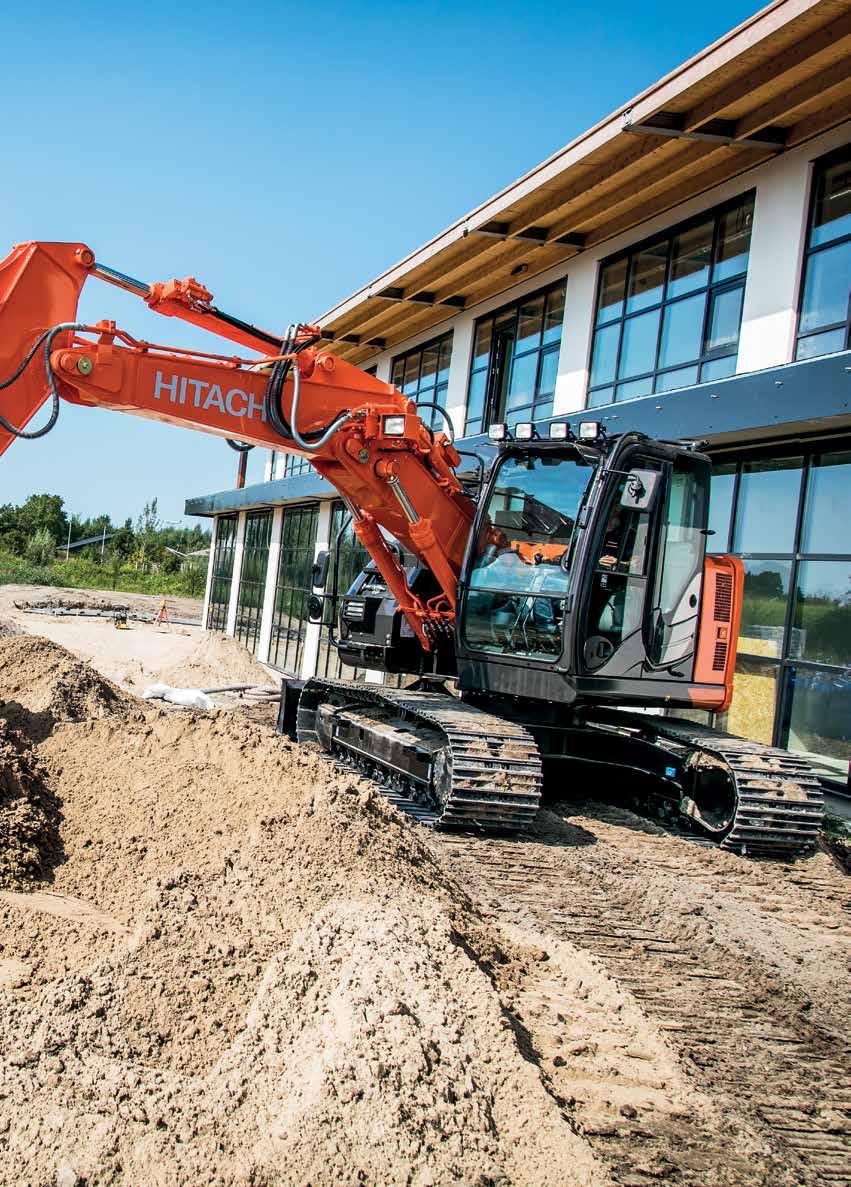

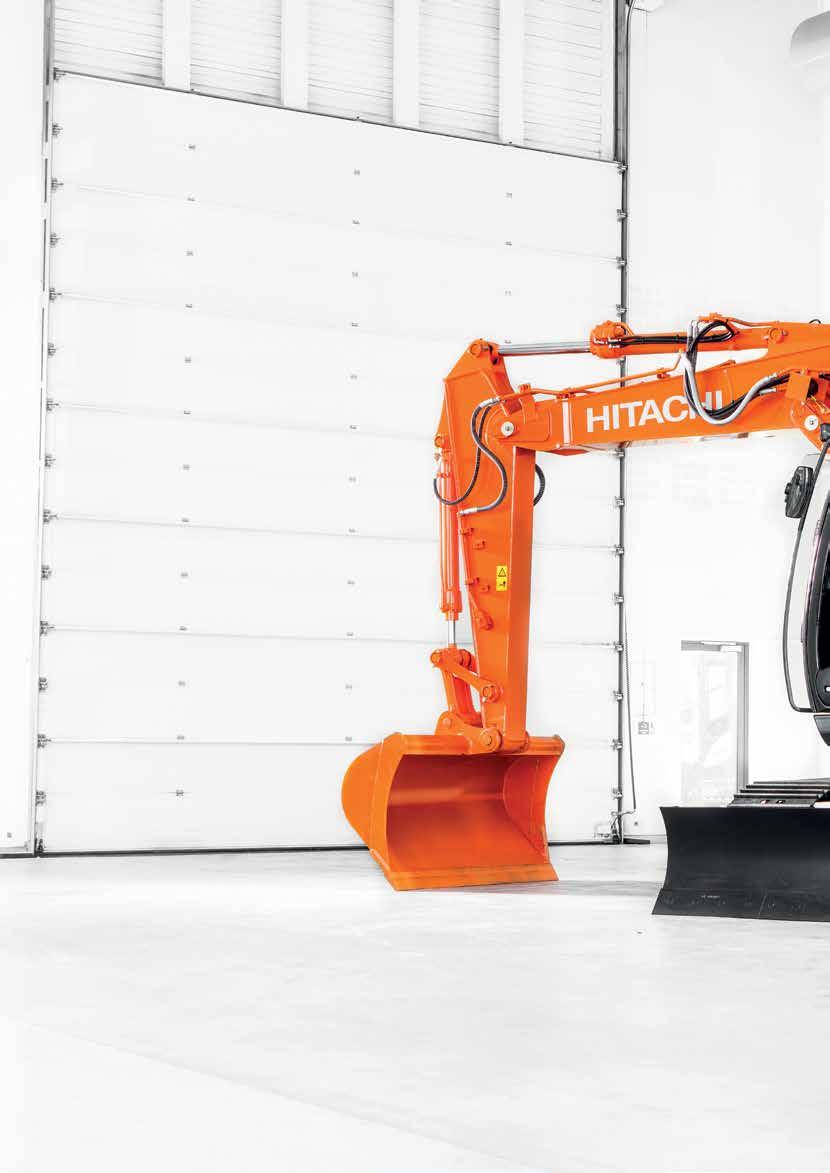

4 POTRZEBA PERFEKCJI Koparka ZX135US 6 z obrotnicą o skróconym tyle, która sprawdza się idealnie w pracach prowadzonych w ograniczonych przestrzeniach roboczych, została zbudowana w największej na świecie fabryce koparek w Japonii. Dzięki zastosowaniu innowacyjnej technologii, która została zaprojektowana specjalnie dla serii średnich koparek Zaxis-6, model ten działa niezawodnie i wydajnie przy najniższych kosztach posiadania, spełniając potrzeby europejskiej branży budowlanej. Optymalna wydajność Zdalne monitorowanie przy użyciu aplikacji online Global e-service. Wysoka jakość Tylko najlepsze elementy i materiały konstrukcji. Niesamowita wszechstronność Tryby pochylania i pochylania z obrotem uzupełniają system mocowania osprzętu. Długowieczna niezawodność Niezawodne podzespoły zapobiegają wyciekom oleju. Najwyższa trwałość Wzmocniony materiał na tuleje zwiększa odporność na ścieranie. 4

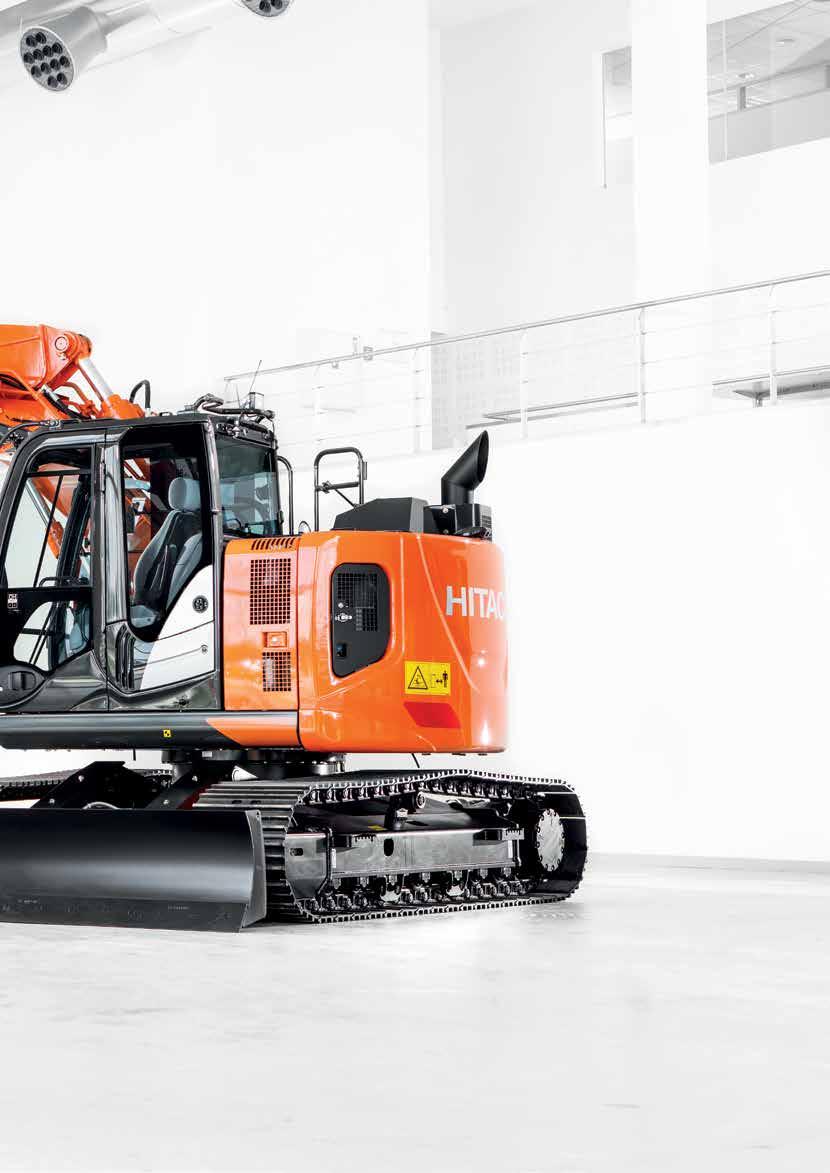

5 ZX135US 6 Większa użyteczność Mały promień obrotnicy sprawdza się idealnie w miejscach o ograniczonej przestrzeni. Prosta obsługa Bezpieczeństwo na pierwszym miejscu dzięki poręczom i wzmocnionej platformie bezpieczeństwa. Niska emisja System SCR redukuje emisję tlenku azotu w gazach wylotowych. Niskie zużycie paliwa Oszczędność paliwa 7% w trybie PWR (5% w trybie ECO). Łatwa konserwacja Wygodna i szeroko otwierająca się pokrywa silnika. Doskonała wydajność System HIOS IV zmniejsza łączne straty hydrauliczne. Ochrona silnika Wysoka wydajność układu paliwowego o dużej pojemności. 5

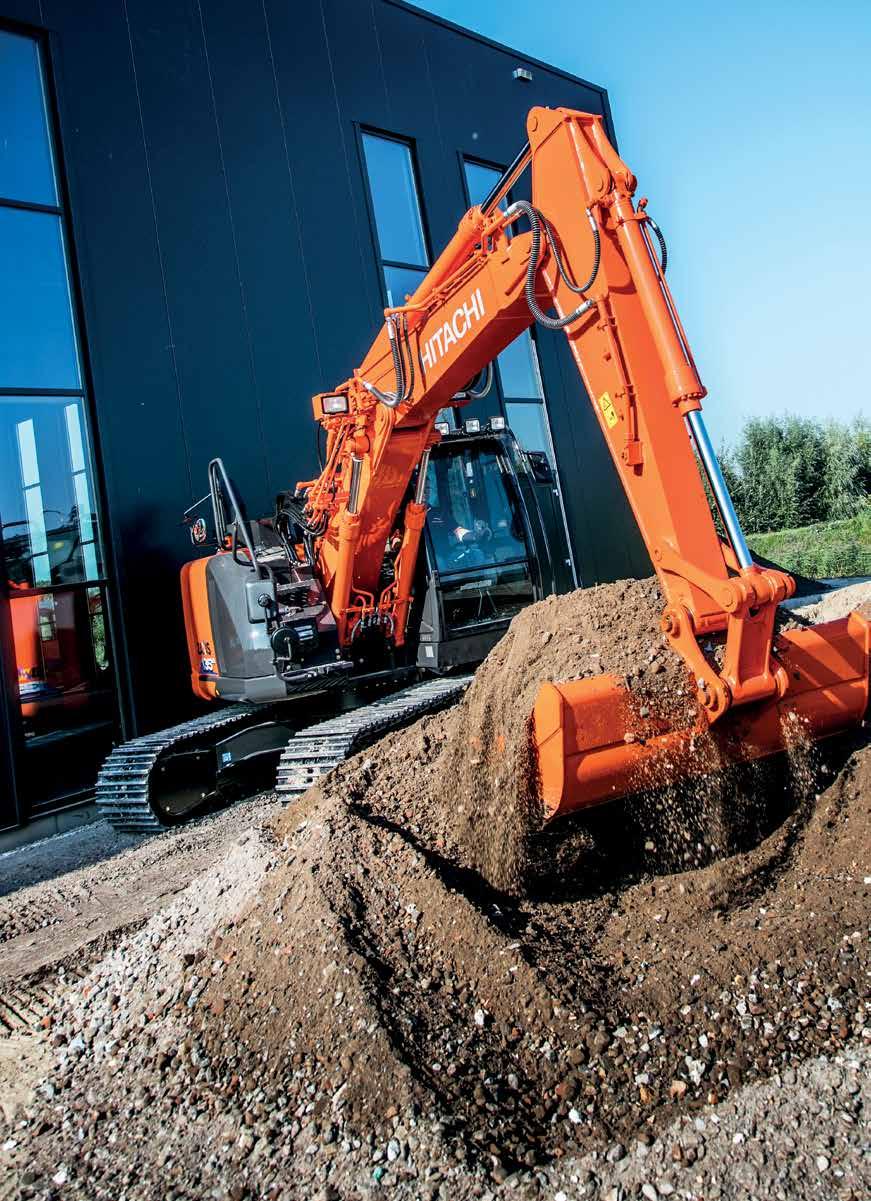

6 ZX135US 6 To najszybsza i najmocniejsza koparka w swojej klasie Erik Inmark, brygadzista, MJ Eriksson WYJĄTKOWA NIEZAWODNOŚĆ Od wczesnego ranka po późną noc, można polegać na wydajnym działaniu koparki ZX135US 6, która osiąga wysokie poziomy produktywności. Podobnie jak wszystkie średnie koparki Zaxis-6, także ten model zaprojektowano z myślą o zapewnieniu optymalnych poziomów dostępności i wydajności w najtrudniejszych warunkach roboczych. Łatwa konserwacja Pokrywę silnika można całkowicie otworzyć z poziomu platformy. Zapewnia to łatwy i wygodny dostęp do komory silnika oraz innych podzespołów na potrzeby rutynowej obsługi technicznej. Wytrzymałe połączenie hydrauliczne W konstrukcji powrotnej instalacji hydraulicznej wykorzystano gumowy wąż z kołnierzem. Podnosi to niezawodność systemu i redukuje ryzyko wycieków oleju. Łatwy w obsłudze filtr Główny filtr paliwa w koparce ZX135US-6 jest przykręcany. Ułatwia to jego wymianę i zapobiega dostawaniu się kurzu do układu paliwowego podczas procedur rutynowej konserwacji. Wydajniejsze chłodzenie Zbiornik wyrównawczy jest zamontowany na górze układu chłodzenia silnika. Ta zmieniona pozycja oznacza możliwość całkowitego usunięcia powietrza i zapobiega przegrzewaniu się części silnika. Wytrzymałe podzespoły Układ chłodzenia koparki ZX135US-6 wykorzystuje aluminiowe podzespoły w chłodnicy, kondensatorze powietrza i chłodnicy paliwa. Zwiększa to odporność na korozję i podnosi wytrzymałość maszyny. Łatwy dostęp do komory silnika. 6

7 Łatwiejsza wymiana głównego filtra paliwa. Zbiornik wyrównawczy zapobiega przegrzewaniu się części silnika. 7

8 Wzmocniony materiał na tuleje zwiększa odporność na ścieranie. Wyższa wydajność zapewniana przez układ paliwowy. 8

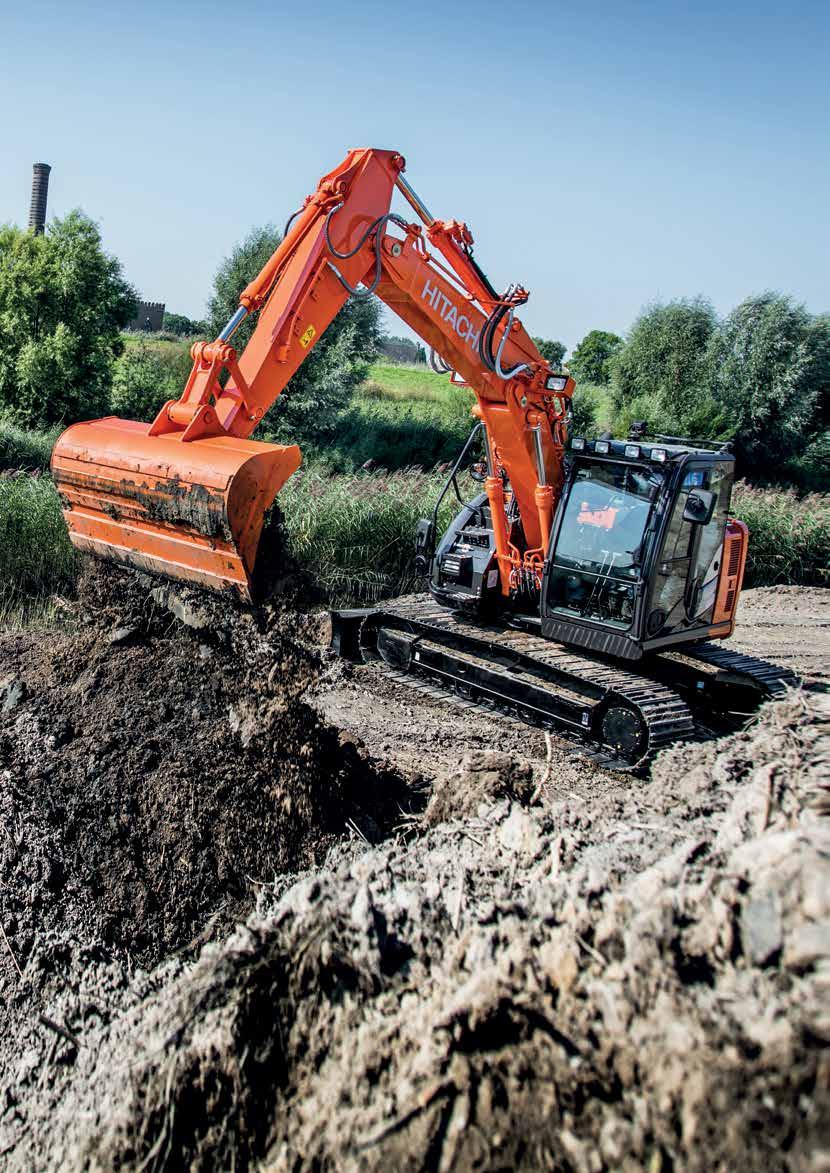

9 ZX135US 6 Prototyp koparki Zaxis-6 poddano wszechstronnym testom w sześciu krajach: Holandii, Belgii, Niemczech, Norwegii, Szwecji i Włoszech. WYRÓŻNIAJĄCA SIĘ TRWAŁOŚĆ Podobnie jak wszystkie średnie koparki Zaxis-6, model ZX135US 6 zaprojektowano do pracy w wymagających środowiskach, a szczególnie w przypadku ograniczonej ilości miejsca. Koparka wykorzystuje ponad czterdziestoletnie doświadczenie w produkcji i została poddana rygorystycznym procedurom w celu zapewnienia wyjątkowej wytrzymałości w dowolnym miejscu pracy. Podzespoły odporne na zużycie Tuleja górnej rolki została wykonana z nowego materiału odpornego na ścieranie. Podnosi to wytrzymałość i niezawodność koparki ZX135US 6. Ulepszony układ paliwowy Separator wody o wysokiej wydajności zintegrowano we wstępnym filtrze, aby zapewnić dodatkową ochronę przed wilgocią. Ponadto elektryczna pompa paliwa o dużej pojemności dostarcza do silnika odpowiednią ilość paliwa, aby zapewnić wyższą wydajność. Ochrona silnika Komora spalania została wykonana z mocniejszych materiałów, a zmodyfikowany kształt tłoka pozwala osiągnąć czystszą emisję. Wszystkie te funkcje jeszcze bardziej podnoszą niezawodność silnika. Solidny osprzęt przedni Wspornik podstawy wysięgnika został wyposażony w tuleje, aby zapewnić większą wytrzymałość przy długotrwałej eksploatacji w trudnych warunkach pracy. Solidny osprzęt przedni sprawdza się idealnie w trudnych warunkach. 9

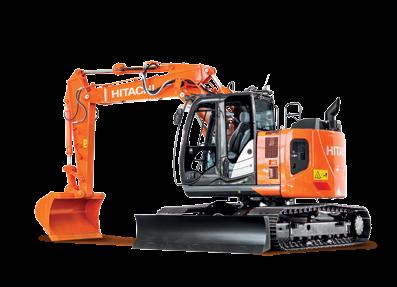

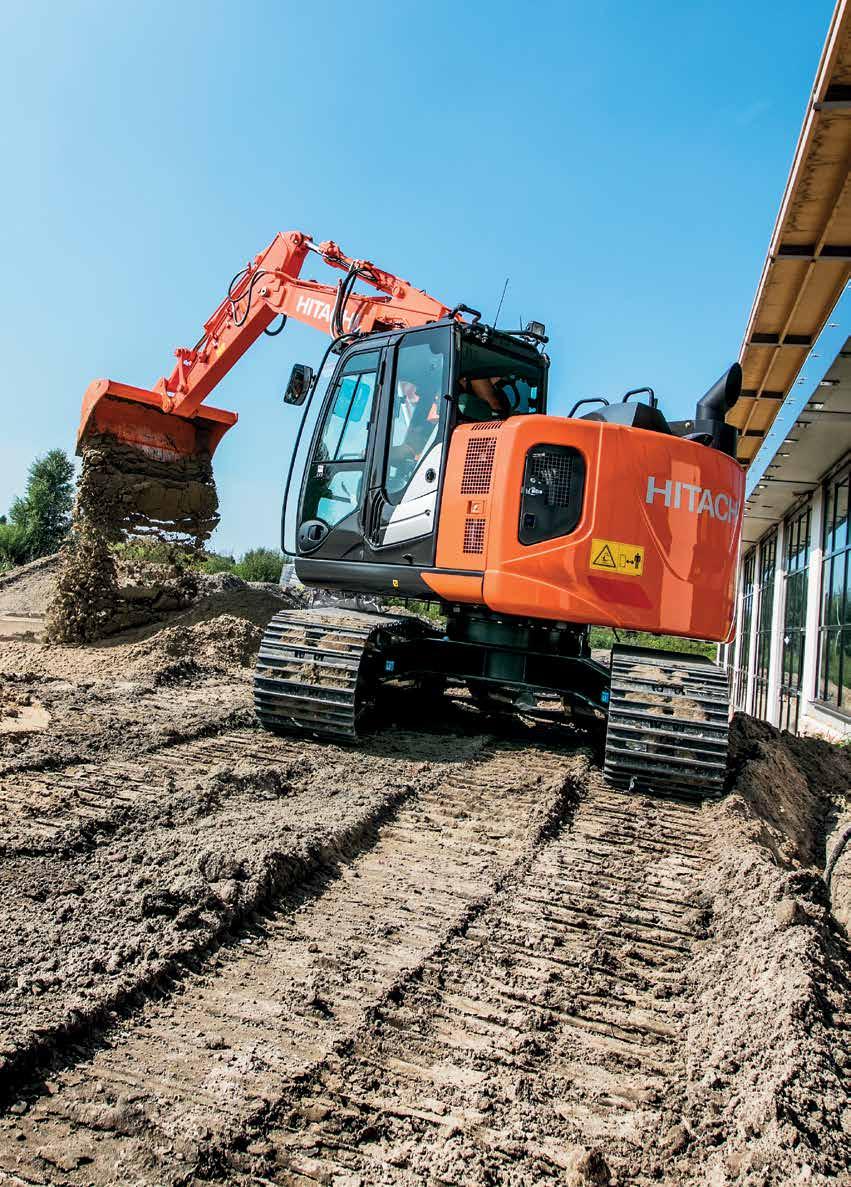

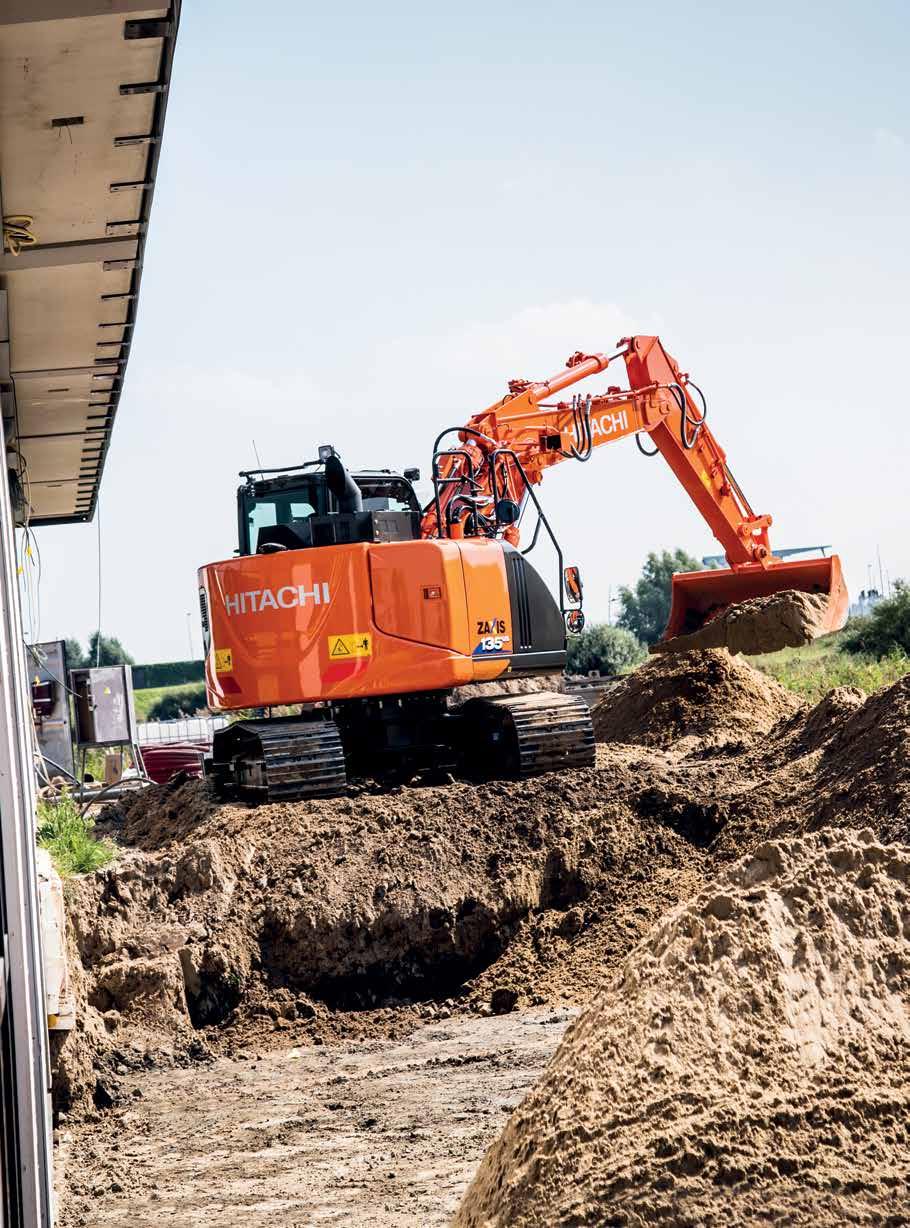

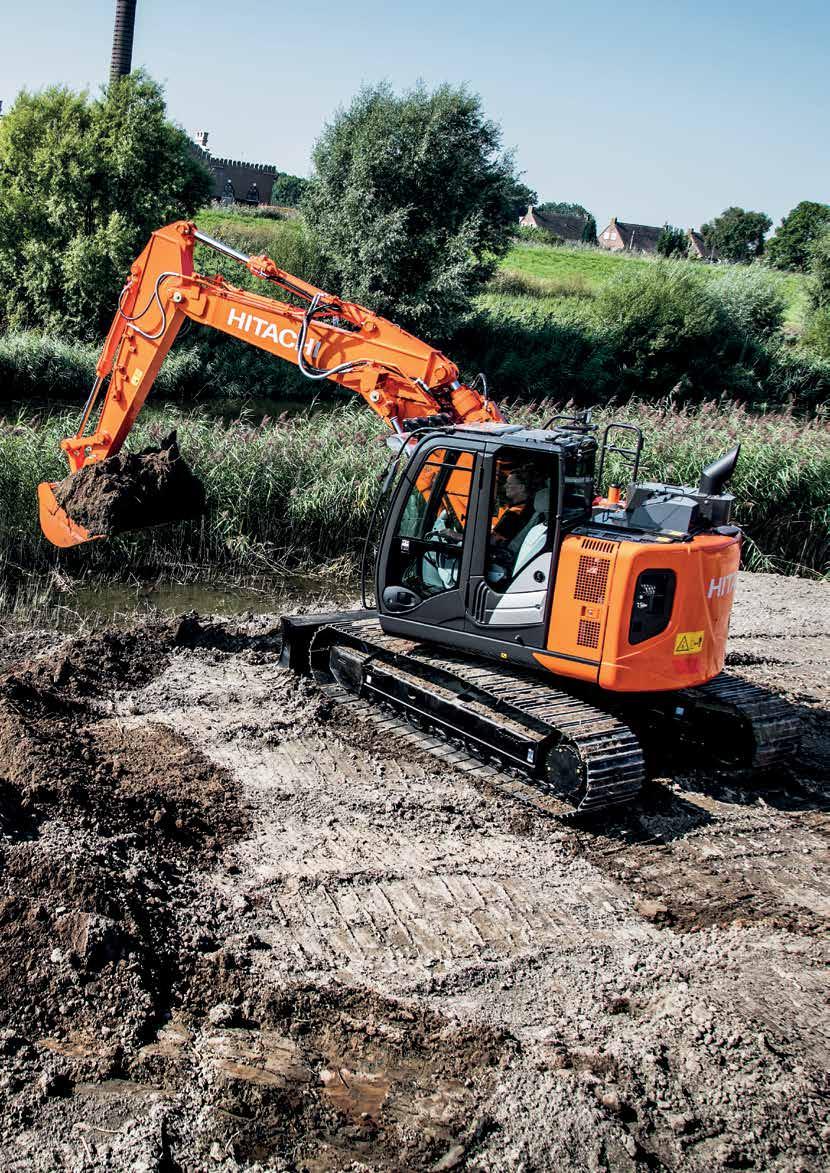

10 ZX135US 6 Koparki można używać w dowolnym miejscu w ogrodach i między budynkami Rune Morten Ryen, operator, Skogen NIEZRÓWNANA WSZECHSTRONNOŚĆ Obrotnica o skróconym tyle i różnorodność opcjonalnych dodatków sprawia, że koparka ZX135US 6 cechuje się wyjątkową wszechstronnością w pracach prowadzonych w mieście, w tym przy budowie dróg i rozbiórkach, w pracach leśnych, a szczególnie w przypadku ograniczonej ilości miejsca. Koparka może zostać zbudowana zgodnie z indywidualnymi wymaganiami klienta, zapewniając płynne, szybkie i precyzyjne działanie w każdym miejscu pracy. Większa elastyczność Tryby pochylania i pochylania z obrotem stanowią część systemu mocowania osprzętu koparki ZX135US-6. Te i dziewięć innych trybów można zarejestrować na monitorze w celu prostej identyfikacji podłączanego osprzętu, zwiększając w ten sposób wszechstronność. Niewielka i mocna Obrotnica o skróconym tyle sprawia, że koparka ZX135US 6 mieści się w niewielkich przestrzeniach, przez co może pracować w większej liczbie miejsc niż standardowy model 14-tonowy. Jej niewielkie wymiary zostały połączone z dużą mocą podnoszenia i dobrą stabilnością. Większa użyteczność Koparkę ZX135US 6 można wyposażyć w lemiesz spycharkowy, który jest szczególnie przydatny do sortowania, zasypywania wykopów i oczyszczania miejsca pracy. Dostępne są także gumowe nakładki gąsienic i wysięgnik dwuelementowy w celu zwiększenia wszechstronności w różnych środowiskach pracy. Ulepszone sterowanie Koparkę ZX135US 6 można wyposażyć w opcjonalną dźwignię funkcji dodatkowych z proporcjonalnym przełącznikiem, który zapewnia większą kontrolę nad osprzętem i precyzyjne działanie. Dwa tryby pochylania zwiększają wszechstronność koparki ZX135US-6. 10

11 Funkcja zwiększania mocy została poprawiona o 10%. Zminimalizowane martwe obszary zwiększają widoczność. 11

12 Doskonała odporność na warunki pogodowe pozwala utrzymać doskonały wygląd wnętrza kabiny. AdBlue jest wstrzykiwany do gazu wylotowego w celu zredukowania emisji. 12

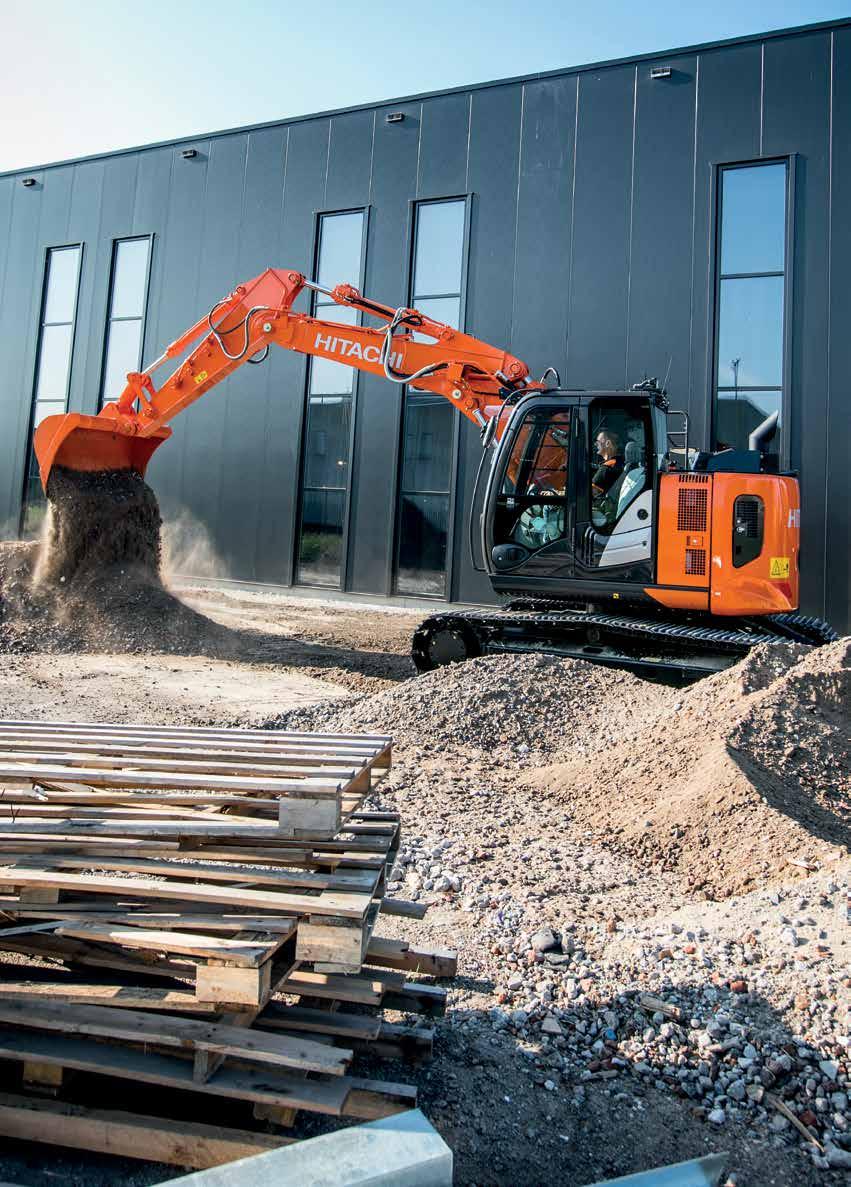

13 ZX135US 6 Na liście kontrolnej centrum projektowego firmy Hitachi znajduje się 100 punktów dotyczących sprawdzenia jakości maszyn budowlanych, które obejmują ich wydajność, niezawodność i bezpieczeństwo. PRZEDE WSZYSTKIM JAKOŚĆ Jakość jest najwyższym priorytetem fabryk firmy Hitachi w Japonii. Każda koparka Zaxis-6 jest poddawana rygorystycznym testom w celu upewnienia się, że spełnia najwyższe standardy niezawodności i bezpieczeństwa, z których znana jest firma Hitachi. Koparka ZX135US 6 wykorzystuje podzespoły i materiały o wysokiej jakości, aby zagwarantować doskonałą wydajność. Ergonomiczne elementy sterujące przyczyniają się do doskonałego miejsca pracy. Doskonała skuteczność chłodzenia Górna część maszyny wykorzystuje uszczelnienie o wysokiej jakości (wokół zespołu chłodzącego) i materiały akustyczne, aby wyeliminować wszelkie oznaki pogorszenia parametrów spowodowane przez ciepło. Zapewnia to długoterminową skuteczność chłodzenia i niski poziom hałasu koparki ZX135US-6. Doskonała odporność na warunki pogodowe Konsola kabiny została wykonana z bardzo trwałego tworzywa sztucznego klasy AES. Zapewnia to doskonałą odporność na warunki pogodowe i zapobiega uszkodzeniu konsoli przez promienie UV w świetle słonecznym. Zredukowana emisja Firma Hitachi stworzyła system selektywnej redukcji katalitycznej (SCR), który wstrzykuje AdBlue do gazu wylotowego w celu zredukowania emisji tlenków azotu. Ta bardzo nowoczesna technologia nie tylko chroni środowisko, ale także zapewnia zgodność z normami regulacji emisji UE stopień IV. Najwyższy komfort pracy W pełni regulowany fotel, przestronna kabina, ergonomiczne elementy sterujące i zaawansowany zestaw audio przyczyniają się do stworzenia doskonałego środowiska pracy. Bezpieczeństwo w miejscu pracy Koparka ZX135US-6 została wyposażona w zaawansowaną konstrukcję zabezpieczającą w przypadku wywrócenia (ROPS) i kabinę CRES V (konstrukcja z centralnie wzmocnioną strukturą). Ciśnieniowa kabina zapobiega dostawaniu się kurzu i chroni operatora przed potencjalnymi zagrożeniami w miejscu pracy. 13

14 ZX135US 6 Koparka ZX135US 6 wykorzystuje sprawdzoną technologię większych modeli firmy Hitachi Burkhard Janssen, dyrektor generalny ds. zarządzania produktami i inżynierii, Hitachi Construction Machinery (Europe) NV SPRAWDZONA TECHNOLOGIA Firma Hitachi jest znana ze swojej wyjątkowej, zaawansowanej technologii stosowanej w sprzęcie budowlanym. Koparki Zaxis-6 przodują w branży dzięki innowacyjnym funkcjom, które zaprojektowano w celu spełnienia potrzeb klientów na coraz bardziej konkurencyjnych rynkach. Oszczędność paliwa i redukcja kosztów Technologia HIOS IV pozwala zmniejszyć straty hydrauliczne. Redukuje ona ilość oleju hydraulicznego powracającego do zbiornika poprzez wspólne sterowanie pompą i zaworem. Umożliwia to zmniejszenie zużycia paliwa o 7% w trybie PWR przy tej samej wydajności. Przyjazna dla użytkownika funkcjonalność Duży, wielofunkcyjny monitor LCD o przekątnej siedmiu cali oferuje szeroką gamę przydatnych informacji technicznych. Dostępna jest obsługa w 32 językach. Operator może szybko sprawdzić stan maszyny i ustawień. Zdalne monitorowanie System Global e-service umożliwia właścicielom zdalne monitorowanie swojej floty poprzez systemy Owner s Site (dostęp online przez całą dobę, 7 dni w tygodniu) i ConSite (automatyczny raport miesięczny). Pozwala to zmaksymalizować efektywność, zminimalizować przestoje i ulepszyć ogólną wydajność. Mniejsza emisja Urządzenie do dodatkowej obróbki składa się z katalizatora utleniającego do silnika diesla, rury mieszającej AdBlue, systemu SCR i tłumika. Ta zaawansowana technologia pomaga zredukować poziomy emisji i hałasu. Zaawansowany zestaw audio Radio AM-FM jest dostępne na monitorze, a gniazdo urządzeń dodatkowych na przykład dla odtwarzacza MP3 jest połączone z zestawem audio. Ten wybór opcji rozrywki zapewnia przyjemniejsze i bardziej wydajne miejsce pracy. 14

15 Zużycie paliwa w trybie PWR niższe o 7% dzięki technologii HIOS IV. Monitor LCD przedstawia stan i ustawienia maszyny. System SCR redukuje poziomy emisji i hałasu. 15

16 ZX135US 6 Całkowity koszt posiadania zapewnia maksymalną korzyść dla naszej firmy Peter Kögel, członek zarządu, Kögel Bau GmbH & Co. KG REDUKCJA CAŁKOWITEGO KOSZTU POSIADANIA Firma Hitachi stworzyła program obsługi posprzedażowej Support Chain, aby zapewnić optymalną wydajność, minimalny czas przestojów, niższe koszty bieżące i wysoką wartość odsprzedaży. System Global e-service Firma Hitachi stworzyła dwa systemy zdalnego monitorowania jako część aplikacji online Global e-service. Systemy Owner s Site i ConSite stanowią integralną część koparki, która codziennie wysyła dane operacyjne poprzez GPRS lub satelitę do witryny Zapewnia to natychmiastowy dostęp do systemu Owner s Site i ważnych informacji, które są wymagane do obsługi w miejscach pracy. Porównanie liczby godzin pracy i przestojów pomaga zwiększyć efektywność. Skuteczne zarządzanie programami konserwacji pozwala zmaksymalizować dostępność. Możliwe jest także zarządzanie kosztami bieżącymi przez analizowanie zużycia paliwa. Informacje o lokalizacji i ruchach każdej maszyny są wyświetlane w przejrzysty sposób, aby ułatwić planowanie. Automatyczny system raportowania serwisu o nazwie ConSite wysyła co miesiąc wiadomość z podsumowaniem informacji z systemu Global e-service dla każdej maszyny. Raport zawiera liczbę godzin przepracowanych dziennie i zużycie paliwa, statystyki dotyczące stosunku trybów pracy, a także porównanie zużycia paliwa/wydajność i podsumowanie emisji CO2. Wsparcie techniczne Każdy technik odbywa pełne szkolenie technicznie w firmie HCME w Amsterdamie. Dzięki tym treningom uzyskują dostęp do tej samej wiedzy technicznej co działy zapewniania jakości i centra projektowe firmy Hitachi. Technicy mogą połączyć to globalne doświadczenie z językiem i kulturą lokalną klienta, aby oferować doskonałe wsparcie posprzedażowe. Rozszerzona gwarancja i umowy serwisowe Każdy nowy model koparki Hitachi Zaxis-6 jest objęty pełną gwarancją producenta. Aby zapewnić dodatkową ochronę wymaganą ze względu na pracę w trudnych 16

17 System Global e-service Wsparcie techniczne Części firmy Hitachi warunkach lub w celu minimalizacji kosztów naprawy sprzętu dealerzy firmy Hitachi oferują wyjątkową opcję rozszerzonego programu gwarancyjnego (HELP Hitachi Extended Life Program) oraz wszechstronne umowy serwisowe. Pozwala to zoptymalizować wydajność każdej maszyny, zredukować przestoje i zapewnić najwyższą wartość odsprzedaży. Części Firma Hitachi oferuje szeroką gamę łatwo dostępnych części, które są wysyłane z europejskiego magazynu części HCME o powierzchni m 2 z siedzibą w Holandii. Oryginalne części firmy Hitachi: umożliwiają dłuższą pracę maszyn przy niższych kosztach bieżących i kosztach konserwacji. Części Hitachi Select i 2Genuine: przeznaczone szczególnie dla starszych maszyn, są tańsze, mają sprawdzoną jakość i gwarancję producenta. Części Performance: zaprojektowane pod kątem większej wytrzymałości, lepszej wydajności lub dłuższej żywotności w celu użycia w bardzo wymagających warunkach. Podzespoły po regeneracji: zapewniają ekonomiczne rozwiązanie, stanowią najlepszą opcję w przypadku konieczności dokonania wymiany prewencyjnej. Niezależnie od dokonanego wyboru, gwarantowana jest uznana jakość maszyn budowlanych firmy Hitachi. 17

18 Wozidła sztywnoramowe EH Bardzo duże koparki EX Ładowarki kołowe ZW 18

19 Hitachi Construction Machinery Projektujemy maszyny budowlane, które przyczyniają się do powstawania zasobnych i komfortowych społeczności Yuichi Tsujimoto, prezes firmy HCM BUDOWANIE LEPSZEJ PRZYSZŁOŚCI Powstała w 1910 r. firma Hitachi, Ltd. została założona w oparciu o filozofię wnoszenia pozytywnego wkładu w społeczeństwo poprzez technologię. Ta idea w dalszym ciągu stanowi inspirację dla niezawodnych rozwiązań firmy Hitachi Group, które odpowiadają na dzisiejsze wyzwania i pomagają tworzyć lepszy świat. Hitachi, Ltd. to obecnie jedna z największych korporacji na świecie, która oferuje ogromną gamę innowacyjnych produktów i usług. Zostały one stworzone, aby przełamywać konwencje, ulepszać infrastrukturę społeczną i przyczyniać się do społeczności zrównoważonego rozwoju. Firma Hitachi Construction Machinery Co., Ltd. (HCM) została założona w 1970 r. jako spółka zależna firmy Hitachi, Ltd. i stała się jednym z największych światowych dostawców sprzętu budowlanego. Firma HCM jest pionierem produkcji koparek hydraulicznych, ale oferuje także ładowarki kołowe, solidne wozidła, żurawie na podwoziu gąsienicowym i maszyny do zadań specjalnych, które powstają w najnowocześniejszych zakładach na całym świecie. Dzięki wykorzystaniu zaawansowanej technologii maszyny budowlane firmy Hitachi stały się synonimem standardów najwyższej jakości. Są wykorzystywane w wielu różnych branżach pracując ciężko na całym świecie Pomagają tworzyć infrastrukturę bezpiecznego i wygodnego sposobu życia, rozwijać zasoby naturalne i nieść pomoc ofiarom kataklizmów. Koparki Hitachi Zaxis słyną z niezawodności, wytrzymałości i wszechstronności oraz zapewniają wysoki poziom produktywności w najbardziej wymagających warunkach. Zapewniają właścicielom niższy całkowity koszt posiadania, a operatorom najwyższy poziom wygody i bezpieczeństwa. Minikoparki 19

20 DANE TECHNICZNE SILNIK Model... Isuzu AR-4JJ1X Typ... 4-suwowy, chłodzony wodą, z bezpośrednim wtryskiem typu common rail Doładowanie... Turbodoładowany ze zmienną geometrią, z chłodzeniem międzystopniowym i chłodzonym układem EGR Dodatkowa obróbka... Katalizator utleniający i system SCR Liczba cylindrów... 4 Moc znamionowa ISO ,5 kw (105 KM) przy min -1 ISO 9249, netto... 74,9 kw (100 KM) przy min -1 SAE J1349, netto... 74,9 kw (100 KM) przy min -1 Maksymalny moment obrotowy Nm przy min -1 Pojemność skokowa cylindra... 2,999 L Średnica cylindra i skok... 95,4 mm x 104,9 mm Akumulatory... 2 x 12 V / 58 Ah UKŁAD HYDRAULICZNY Pompy hydrauliczne Pompy główne... 2 pompy wielotłoczkowe o zmiennej wydajności Maksymalny przepływ oleju... 2 x 117 L/min Pompa sterująca... 1 pompa zębata Maksymalny przepływ oleju... 33,6 L/min Silniki hydrauliczne Jazda... Obrotnica... Ustawienia zaworu bezpieczeństwa Obwód oprzyrządowania... 34,3 MPa Obwód obrotnicy... 32,3 MPa Obwód jazdy... 34,3 MPa Obwód układu sterowania... 3,9 MPa Maksymalna moc... 36,3 MPa Siłowniki hydrauliczne 2 silniki wielotłoczkowe o zmiennej wydajności 1 silnik z tłokiem osiowym Ilość Średnica cylindra Średnica tłoka Wysięgnik mm 70 mm Ramię mm 80 mm Łyżka mm 70 mm Pozycjonowanie* mm 95 mm * : Dla wysięgnika dwuelementowego NADWOZIE Rama obrotowa Rama o przekroju w kształcie litery D zapewnia odporność na odkształcenia. Obrotnica Silnik z tłokiem osiowym i planetarną przekładnią redukcyjną jest zalany olejem. Wieniec obrotu jest jednorzędowy. Hamulec postojowy obrotnicy jest tarczowym hamulcem zaciąganym sprężynowo a zwalnianym hydraulicznie. Prędkość obrotu... 13,7 min -1 Moment obrotowy obrotnicy knm Kabina operatora Niezależna obszerna kabina, o szerokości mm i wysokości mm, zgodna z normami ISO*. * International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) PODWOZIE Gąsienice Podwozie typu traktor. Spawana rama gąsienic zbudowana z wysokiej jakości materiałów. Rama boczna przyspawana do ramy gąsienic. Smarowane rolki gąsienic, koła napinające i koła napędowe z ruchomymi uszczelnieniami. Płytki gąsienic z potrójnymi przeciwślizgaczami wykonanymi ze zwijanego stopu hartowanego indukcyjnie. Obrabiane termicznie sworznie łączące z uszczelnieniem przeciw zabrudzeniowym. Hydrauliczne (smarowe) napinacze gąsienic ze sprężynami amortyzującymi. Liczba rolek i płytek po każdej stronie Górna rolka... 1 Dolne rolki... 7 Płytki gąsienic Osłona gąsienicy... 1 Zespół napędowy Każda gąsienica napędzana silnikiem z tłokiem osiowym z dwoma zakresami obrotów. Hamulec postojowy jest tarczowym hamulcem zaciąganym sprężynowo/ zwalnianym hydraulicznie. Automatyczna skrzynia biegów: wysokie-niskie przełożenie. Prędkości jazdy... Wysokie przełożenie: od 0 do 5,5 km/h Niskie przełożenie: od 0 do 3,3 km/h Maksymalna siła pociągowa... Zdolność do pokonywania wzniesień... POZIOM HAŁASU 117 kn 70% (35 stopni) przy stałej prędkości Poziom hałasu w kabinie zgodnie z normą ISO LpA 69 db(a) Zewnętrzny poziom hałasu zgodnie z normami ISO 6395 i dyrektywą UE 2000/14/WE...LwA 99 db(a) POJEMNOŚCI ZBIORNIKÓW PŁYNÓW EKSPLOATACYJNYCH Zbiornik paliwa ,0 L Chłodziwo silnika... 21,0 L Olej silnikowy... 17,0 L Obrotnica... 3,2 L Układ jezdny (po każdej stronie)... 4,0 L Układ hydrauliczny ,0 L Zbiornik oleju hydraulicznego... 60,0 L Zbiornik DEF/AdBlue... 12,0 L 20

21 CIĘŻAR I NACISK NA GRUNT Ciężar roboczy i nacisk na grunt ZAXIS 135US ZAXIS 135US z lemieszem (opcja) Typ płytki Potrójna płytka Nakładka Typ wysięgnika Jednoelementowy (Monoblok) Dwuelementowy Jednoelementowy (Monoblok) Dwuelementowy Szerokość płytki 500 mm 600 mm 700 mm 500 mm Długość ramienia kg kpa kg kpa kg kpa kg kpa 2,10 m ,52 m ,01 m ,10 m ,52 m ,01 m ,10 m ,52 m ,01 m ,10 m ,52 m ,01 m W tym 0,50 m 3 (ISO nasypowa), ciężar łyżki (410 kg) i przeciwwaga (). Ciężar samej maszyny i szerokość całkowita Bez osprzętu przedniego, paliwa, oleju hydraulicznego, płynu chłodzącego itp. Łącznie z przeciwwagą. ZAXIS 135US ZAXIS 135US ZAXIS 135US z lemieszem (opcja) Typ płytki Szerokość płytki Ciężar Szerokość całkowita Ciężar Szerokość całkowita Potrójna płytka 500 mm kg mm kg mm 600 mm kg mm kg mm 700 mm kg mm kg mm Nakładka 500 mm kg mm kg mm Waga elementów Przeciwwaga Wysięgnik jednoelementowy (z siłownikiem ramienia i cylindrem wysięgnika) Wysięgnik dwuelementowy (z siłownikiem ramienia i cylindrem wysięgnika) Ramię 2,10 m (z cylindrem łyżki) Ramię 2,52 m (z cylindrem łyżki) Ramię 3,01 m (z cylindrem łyżki) Łyżka 0,50 m³ Ciężar kg kg 550 kg 600 kg 670 kg 410 kg ŁYŻKA I SIŁA KOPANIA RAMIENIA ZAXIS 135US Długość ramienia 2,10 m 2,52 m 3,01 m Siła kopania łyżki* ISO Siła kopania łyżki* SAE: PCSA 104 kn 91 kn Siła zamykania ramienia* ISO 77 kn 69 kn 61 kn Siła zamykania ramienia* SAE: PCSA 74 kn 67 kn 60 kn * Przy mocy maksymalnej 21

22 DANE TECHNICZNE ZAKRESY ROBOCZE: WYSIĘGNIK JEDNOELEMENTOWY m E C D D Linia gruntu A B B F A 2,10 m 2,52 m 3,01 m 2,5 m m Jednostka: mm ZAXIS 135US Wysięgnik jednoelementowy Długość ramienia 2,10 m 2,52 m 3,01 m A Maks. wysięg przy kopaniu A Maks. wysięg przy kopaniu (na gruncie) B Maks. głębokość kopania B Maksymalna głębokość kopania dla poziomu 2,5 m C Maks. wysokość ostrza D Maks. wysokość podczas wyładunku D Min. wysokość podczas wyładunku E Min. promień obrotu F Maksymalna głębokość kopania przy ścianie pionowej Bez ucha nakładki gąsienicy 22

23 ZAKRESY ROBOCZE: WYSIĘGNIK DWUELEMENTOWY m E C D D Linia gruntu B B F A A 2,10 m 2,52 m 3,01 m 2,5 m m Jednostka: mm ZAXIS 135US Wysięgnik dwuelementowy Długość ramienia 2,10 m 2,52 m 3,01 m A Maks. wysięg przy kopaniu A Maks. wysięg przy kopaniu (na gruncie) B Maks. głębokość kopania B Maksymalna głębokość kopania dla poziomu 2,5 m C Maks. wysokość ostrza D Maks. wysokość podczas wyładunku D Min. wysokość podczas wyładunku E Min. promień obrotu F Maksymalna głębokość kopania przy ścianie pionowej Bez ucha nakładki gąsienicy 23

24 DANE TECHNICZNE WYMIARY WYSIĘGNIK JEDNOELEMENTOWY K M E D/D F F N C L G I F H J A B WYSIĘGNIK DWUELEMENTOWY LEMIESZ (OPCJA) Jednostka: mm 25 stopnie / 2 690* M N *G 600, G 700 Jednostka: mm ZAXIS 135US A Odległość między kołami gąsienicy B Długość podwozia * C Prześwit pod przeciwwagą 840 D Promień obrotu tylnego końca D Długość tylnego końca E Szerokość całkowita nadwozia F Wysokość całkowita kabiny F Wysokość całkowita poręczy F Wysokość całkowita poręczy (na kabinie) * G Min. prześwit do podwozia 410 H Rozstaw gąsienic I G 500 Szerokość płytek gąsienic J Szerokość podwozia K Szerokość całkowita *1 L Wysokość gąsienic z potrójną nakładką przeciwślizgową 790 WYSIĘGNIK JEDNOELEMENTOWY M Długość całkowita Z ramieniem 2,10 m Z ramieniem 2,52 m Z ramieniem 3,01 m N Wysokość całkowita wysięgnika Z ramieniem 2,10 m Z ramieniem 2,52 m *2 Z ramieniem 3,01 m WYSIĘGNIK DWUELEMENTOWY M Długość całkowita Z ramieniem 2,10 m Z ramieniem 2,52 m Z ramieniem 3,01 m N Wysokość całkowita wysięgnika Z ramieniem 2,10 m Z ramieniem 2,52 m *2 Z ramieniem 3,01 m * Bez ucha nakładki gąsienicy * Wymiary oznaczone gwiazdką dotyczą pozycji sworznia transportowego. 2 G: Potrójna nakładka przeciwślizgowa gąsienicy

25 UDŹWIGI Uwagi: 1. Wartości oparto na ISO Udźwig nie przekracza 75% obciążenia powodującego przewrócenie maszyny stojącej na stabilnej, poziomej powierzchni lub 87% pełnej wydajności hydraulicznej. 3. Punkt obciążenia stanowi linię środkową sworznia łączącego przegubu łyżki na ramieniu. 4. *Oznacza obciążenie ograniczone przez wydajność hydrauliczną m = poziom gruntu. Aby uzyskać wartości udźwigu, należy odjąć ciężar łyżki i szybkozłącza od udźwigu. A: Promień przenoszenia obciążenia B: Wysokość punktu obciążenia C: Udźwig ZAXIS 135US Z WYSIĘGNIKIEM JEDNOELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik 4,60 m 6,0 * * ,01 Ramię 2,10 m 4,5 *5 030 *5 030 * * * ,07 Przeciwwaga 3,0 * * ,62 1, ,79 Płytka 500 mm *5 300 * ,61-1,5 *5 000 *5 000 * ,05-3,0 * * * ,98 Wysięgnik 4,60 m 6,0 * *2 430 * ,50 Ramię 2,52 m 4,5 *3 930 *3 930 * * ,48 Przeciwwaga 3,0 * * * ,99 1,5 * * ,15 Płytka 500 mm * ,98-1,5 *4 720 * ,46-3,0 *8 600 *8 600 * ,47 Wysięgnik 4,60 m 6,0 *3 140 *3 140 * *2 080 * ,10 Ramię 3,01 m 4,5 *3 440 * * ,99 Przeciwwaga 3,0 *5 270 *5 270 * * ,47 1,5 * * ,62 Płytka 500 mm * ,46-1,5 *4 140 *4 140 * ,97-3,0 *7 200 *7 200 * ,07-4,5 *5 390 *5 390 * * ,51 ZAXIS 135US Z LEMIESZEM (PODNIESIONYM) I WYSIĘGNIKIEM JEDNOELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik 4,60 m Ramię 2,10 m Przeciwwaga Płytka 500 mm Wysięgnik 4,60 m Ramię 2,52 m Przeciwwaga Płytka 500 mm Wysięgnik 4,60 m Ramię 3,01 m Przeciwwaga Płytka 500 mm 6,0 * *2 980 * ,01 4,5 *5 030 *5 030 * * * ,07 3,0 * * ,62 1, ,79 *5 300 * ,61-1,5 *5 000 *5 000 * ,05-3,0 * * * ,98 6,0 *3 670 *3 670 *2 430 * ,50 4,5 *3 930 *3 930 * * ,48 3,0 *6 620 *6 620 * * ,99 1,5 * ,15 * ,98-1,5 *4 720 * ,46-3,0 *8 600 *8 600 * ,47 6,0 *3 140 *3 140 *2 360 *2 360 *2 080 * ,10 4,5 *3 440 * * ,99 3,0 *5 270 *5 270 * * ,47 1,5 * * ,62 * ,46-1,5 *4 140 *4 140 * ,97-3,0 *7 200 *7 200 * ,07-4,5 *5 390 *5 390 * * ,51 25

26 UDŹWIGI ZAXIS 135US Z LEMIESZEM (OPARTYM O PODŁOŻE) I WYSIĘGNIKIEM JEDNOELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik 4,60 m Ramię 2,10 m Przeciwwaga Płytka 500 mm Wysięgnik 4,60 m Ramię 2,52 m Przeciwwaga Płytka 500 mm Wysięgnik 4,60 m Ramię 3,01 m Przeciwwaga Płytka 500 mm 6,0 * *2 980 * ,01 4,5 *5 030 *5 030 * * * ,07 3,0 * * * * ,62 1,5 * * * ,79 *5 300 *5 300 * * * ,61-1,5 *5 000 *5 000 * * * * ,05-3,0 * * * ,98 6,0 *3 670 *3 670 *2 430 * ,50 4,5 *3 930 *3 930 * * * ,48 3,0 *6 620 *6 620 * * * ,99 1,5 * * * * ,15 * * * * ,98-1,5 *4 720 *4 720 * * * * ,46-3,0 *8 600 *8 600 * * * ,47 6,0 *3 140 *3 140 *2 360 * * ,10 4,5 *3 440 *3 440 * ,99 3,0 *5 270 *5 270 * * ,47 1,5 * * * * ,62 * * * ,46-1,5 *4 140 *4 140 * * * ,97-3,0 *7 200 *7 200 * * * ,07-4,5 *5 390 *5 390 * ,51 ZAXIS 135US Z WYSIĘGNIKIEM DWUELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik 7,5 *4 430 * ,86 dwuelementowy 6,0 *4 790 *4 790 * * ,99 Ramię 2,10 m 4,5 *5 160 *5 160 * * * ,05 Przeciwwaga 3,0 * * * * ,60 Płytka 500 mm 1,5 *7 190 *7 190 * ,77 *8 840 *8 840 * ,59-1,5 * * ,03-3,0 * * * * * ,63 Wysięgnik 7,5 *4 300 *4 300 *3 260 * ,68 dwuelementowy 6,0 * *2 540 * ,49 Ramię 2,52 m 4,5 *3 920 *3 920 * * ,47 Przeciwwaga 3,0 * * * ,98 Płytka 500 mm 1,5 * * * ,14 *8 900 * ,97-1,5 * * ,45-3,0 * * * * ,36 Wysięgnik 7,5 *2 760 *2 760 *2 630 * ,56 dwuelementowy 6,0 *3 320 *3 320 * *2 160 * ,10 Ramię 3,01 m 4,5 *3 510 *3 510 * * ,99 Przeciwwaga 3,0 *4 780 *4 780 * * ,47 Płytka 500 mm 1,5 * * * * ,62 *9 400 *9 400 * * ,46-1,5 * * ,97-3,0 * * * * ,07-4,5 *6 730 * ,50 26

27 ZAXIS 135US Z LEMIESZEM (PODNIESIONYM) I WYSIĘGNIKIEM DWUELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik dwuelementowy Ramię 2,10 m Przeciwwaga Płytka 500 mm Wysięgnik dwuelementowy Ramię 2,52 m Przeciwwaga Płytka 500 mm Wysięgnik dwuelementowy Ramię 3,01 m Przeciwwaga Płytka 500 mm 7,5 *4 430 * ,86 6,0 *4 790 *4 790 * *3 120 * ,99 4,5 *5 160 *5 160 * * * ,05 3,0 * * * *4 960 * ,60 1,5 *7 190 *7 190 * ,77 *8 840 * ,59-1,5 * * ,03-3,0 * * * * * ,63 7,5 *4 300 *4 300 *3 260 * ,68 6,0 * *2 540 * ,49 4,5 *3 920 *3 920 * * ,47 3,0 * * * ,98 1,5 * * * ,14 *8 900 *8 900 * ,97-1,5 * * ,45-3,0 * * * * ,36 7,5 *2 760 *2 760 *2 630 * ,56 6,0 *3 320 *3 320 * *2 160 * ,10 4,5 *3 510 *3 510 * * ,99 3,0 *4 780 *4 780 * * ,47 1,5 * * *9 190 *6 700 * * ,62 *9 400 * * ,46-1,5 * * * ,97-3,0 * * * * ,07-4,5 *6 730 * ,50 ZAXIS 135US Z LEMIESZEM (OPARTYM O PODŁOŻE) I WYSIĘGNIKIEM DWUELEMENTOWYM Wartość dla przodu Wartość dla boku lub 360 stopni Jednostka: kg Wysokość Promień przenoszenia obciążenia Przy maks. zasięgu punktu 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Warunki obciążenia m m Wysięgnik dwuelementowy Ramię 2,10 m Przeciwwaga Płytka 500 mm Wysięgnik dwuelementowy Ramię 2,52 m Przeciwwaga Płytka 500 mm Wysięgnik dwuelementowy Ramię 3,01 m Przeciwwaga Płytka 500 mm 7,5 *4 430 * ,86 6,0 *4 790 *4 790 * *3 120 * ,99 4,5 *5 160 *5 160 * * * ,05 3,0 * * * *4 960 *3 790 * * ,60 1,5 *7 190 *7 190 * * * * ,77 *8 840 *8 840 * * * * ,59-1,5 * * * * * * ,03-3,0 * * * * * ,63 7,5 *4 300 *4 300 *3 260 * ,68 6,0 * *2 540 * ,49 4,5 *3 920 *3 920 * * * ,47 3,0 * * * * ,98 1,5 * * * * * * ,14 *8 900 *8 900 * * * * ,97-1,5 * * * * * * ,45-3,0 * * * * * ,36 7,5 *2 760 *2 760 *2 630 * ,56 6,0 *3 320 *3 320 * *2 160 * ,10 4,5 *3 510 *3 510 * * ,99 3,0 *4 780 *4 780 * * * ,47 1,5 * * *9 190 *6 700 * * * * ,62 *9 400 *9 400 * * * * ,46-1,5 * * * * * * ,97-3,0 * * * * * * ,07-4,5 *6 730 * ,50 27

28 WYPOSAŻENIE : Wyposażenie standardowe : Wyposażenie opcjonalne SILNIK Urządzenie oczyszczające spaliny Podwójne filtry powietrza Alternator 50 A System automatycznej pracy na biegu jałowym Automatyczne wyłączanie silnika Wkład filtra oleju silnikowego Główny filtr paliwa typu kasetowego System podgrzewania paliwa Filtr siatkowy wlewu i poszerzenie wlewu zbiornika DEF/AdBlue Zbiornik DEF/AdBlue z adapterem magnetycznym Suchy filtr powietrza z zaworem odprowadzania (z czujnikiem zapchania filtra powietrza) Odporna na kurz siatka wewnętrzna Sterowanie trybem ECO/PWR Elektryczna pompa doprowadzania paliwa Złączka spustowa oleju silnikowego Zbiornik wyrównawczy Osłona wentylatora Chłodnica paliwa Filtr wstępny paliwa z funkcją odwadniacza Silnik montowany na poduszkach amortyzujących Bezobsługowy wstępny filtr powietrza Chłodnica, chłodnica oleju i chłodnica pośrednia UKŁAD HYDRAULICZNY Automatyczne zwiększanie mocy Zawór kontrolny z głównym zaworem przelewowym Dodatkowe gniazdo na zawór kontrolny Filtr przepływu paliwa Filtr drobnocząsteczkowy pełnego przepływu ze wskaźnikiem zapchania Zawór odcinający na wypadek przerwania przewodu ramienia Zawór odcinający na wypadek przerwania przewodu wysięgnika Filtr wstępny Maksymalna moc Filtr zasysania Zawór dwudrożny młota i szczęk Przełącznik wyboru trybu pracy KABINA Kabina stalowa z wygłuszeniem dźwięków na każde warunki pogodowe Radio AM-FM Popielniczka Automatyczna klimatyzacja Dźwignia funkcji dodatkowych (wspomaganie młota) Gniazdo AUX. i pamięć masowa Zapalniczka 24 V Kabina CRES V (konstrukcja z centralnie wzmocnioną strukturą) Uchwyt na napoje z funkcja chłodzenia/podgrzania Elektryczny podwójny klakson Awaryjny wyłącznik silnika Wyposażenie w bezpieczne, przyciemniane (kolor zielony) szyby Młotek wyjścia ewakuacyjnego Dywanik Podpórka na stopy Spryskiwacz przedniej szyby Schowek Schowek regulowany (chłodzony/ podgrzewany) Naprzemienna wycieraczka szyby przedniej Podświetlona stacyjka Laminowana, okrągła przednia szyba Górna osłona OPG zgodna z poziomem II (ISO10262) Górna osłona OPG zgodna z poziomem I (ISO 10262) Górna osłona OPG zgodna z poziomem II (ISO 10262) Dźwignia blokady osprzętu Gniazdo elektryczne 12 V Osłona przeciwdeszczowa Zwijany pas bezpieczeństwa Kabina zgodna z wymogami ROPS (ISO ) Gumowa antena radiowa Fotel: podgrzewany, amortyzowany pneumatycznie Regulacja części fotela: oparcie, podłokietniki, wysokość i kąt, przesuwanie do przodu i do tyłu Krótkie dźwignie kontrolowane przy pomocy ruchu nadgarstków Osłona przeciwsłoneczna (okno przednie/okno boczne) Przezroczysty dach z przesuwaną zasłoną SYSTEM MONITOROWANIA Alarmy: przegrzanie, ostrzeżenie silnika, ciśnienie oleju silnikowego, alternator, minimalny poziom paliwa, zapchanie filtra hydraulicznego, czujnik zapchania filtra powietrza, tryb pracy, przeciążenie, problem z systemem SCR itp. Alarmy dźwiękowe: przegrzanie, ciśnienie oleju silnikowego, przeciążenie, problem z systemem SCR Wyświetlacz metryczny: temperatura wody, godzina, zużycie paliwa, zegar, zużycie DEF/AdBlue Inne wyświetlacze: tryb pracy, automatyczny tryb jałowy, podświetlenie, widok z tylnej kamery, warunki pracy itp. Wybór 32 języków OŚWIETLENIE Dodatkowe oświetlenie na wysięgniku z osłoną Dodatkowe przednie lampy na dachu kabiny Dodatkowe tylne lampy na dachu kabiny Obrotowe światło ostrzegawcze 2 lampy robocze NADWOZIE 2 akumulatory 58 Ah Wyłącznik akumulatora Górna poręcz Przeciwwaga Elektryczna pompa tankowania paliwa z funkcją automatycznego zatrzymania i filtrem Pływak poziomu paliwa Wskaźnik poziomu oleju hydraulicznego Zamykana nakrętka tankowania paliwa Zamykane osłony urządzenia Zamykana skrzynka narzędziowa Poręcz platformy Tylna kamera Lusterko wsteczne (prawa i lewa strona) Płyty i poręcze przeciwpoślizgowe Hamulec postojowy obrotnicy Osłona PODWOZIE Przykręcane koło napędowe Lemiesz Wzmocnione ogniwa gąsienic z uszczelnieniem sworzni Płytka: potrójna nakładka przeciwślizgowa 500 mm Osłona ramy podwozia Oznaczenie kierunku jazdy na ramie gąsienicy Osłony silnika jazdy Hamulec postojowy Górne i dolne rolki 1 osłona gąsienicy (na każdą stronę) i hydrauliczny napinacz gąsienic 2 osłony gąsienicy (na każdą stronę) i hydrauliczny napinacz gąsienic 4 wsporniki do przywiązywania OSPRZĘT PRZEDNI Odlewane złącze A łyżki Zcentralizowany system smarowania Uszczelnienia przeciwpyłowe sworzni łyżki Sworzeń z kołnierzem Tuleja HN Wzmocniona podkładka z tworzywa sztucznego Warstwa termalna WC (węglik wolframu) Spawane łączenie A łyżki ze spawanym hakiem OSPRZĘT Akcesoria dla przełącznika 2 prędkości Dodatkowa pompa (30 L/min) Przewody wspomagania Mocowanie przewodów osprzętu Przewody młota i szczęk Części dla młota i szczęk Akumulator układu pilotowego INNE System Global e-service Pokładowy sterownik informacyjny Standardowy zestaw narzędzi Przednie okna otwierane do góry, uchwyt z dołu i po lewej stronie 2 głośniki 4 poduszki amortyzowania kabiny Wyposażenie standardowe i opcjonalne może różnić się w zależności od kraju zakupu więcej informacji można uzyskać u lokalnego dealera Hitachi. 28

29 NOTATKI 29

30 30 NOTATKI

31 NOTATKI 31

32 Przed użyciem maszyny wyposażonej w system komunikacji satelitarnej w kraju innym niż kraj przeznaczony do jej użycia mogą być konieczne modyfikacje, aby występowała zgodność z lokalnymi normami (łącznie z normami bezpieczeństwa) i wymaganiami prawnymi danego kraju. Nie należy eksportować lub eksploatować tej maszyny poza krajem przeznaczenia do czasu, aż zostanie potwierdzona wyżej wymieniona zgodność. W przypadku pytań dotyczących zgodności należy skontaktować się z lokalnym dealerem Hitachi. Niniejsze dane techniczne mogą ulec zmianie bez powiadomienia. Ilustracje i fotografie przedstawiają modele w wersji standardowej i mogą różnić się wyposażeniem opcjonalnym, akcesoriami oraz wyposażeniem standardowym z pewnymi różnicami w kolorze i funkcjach. Przed użyciem należy dokładnie zapoznać się z instrukcją operatora. Hitachi Construction Machinery KS-PL363EU Wydrukowano w Europie
