AUTOMAT CZASOWY AC-02

Transkrypt

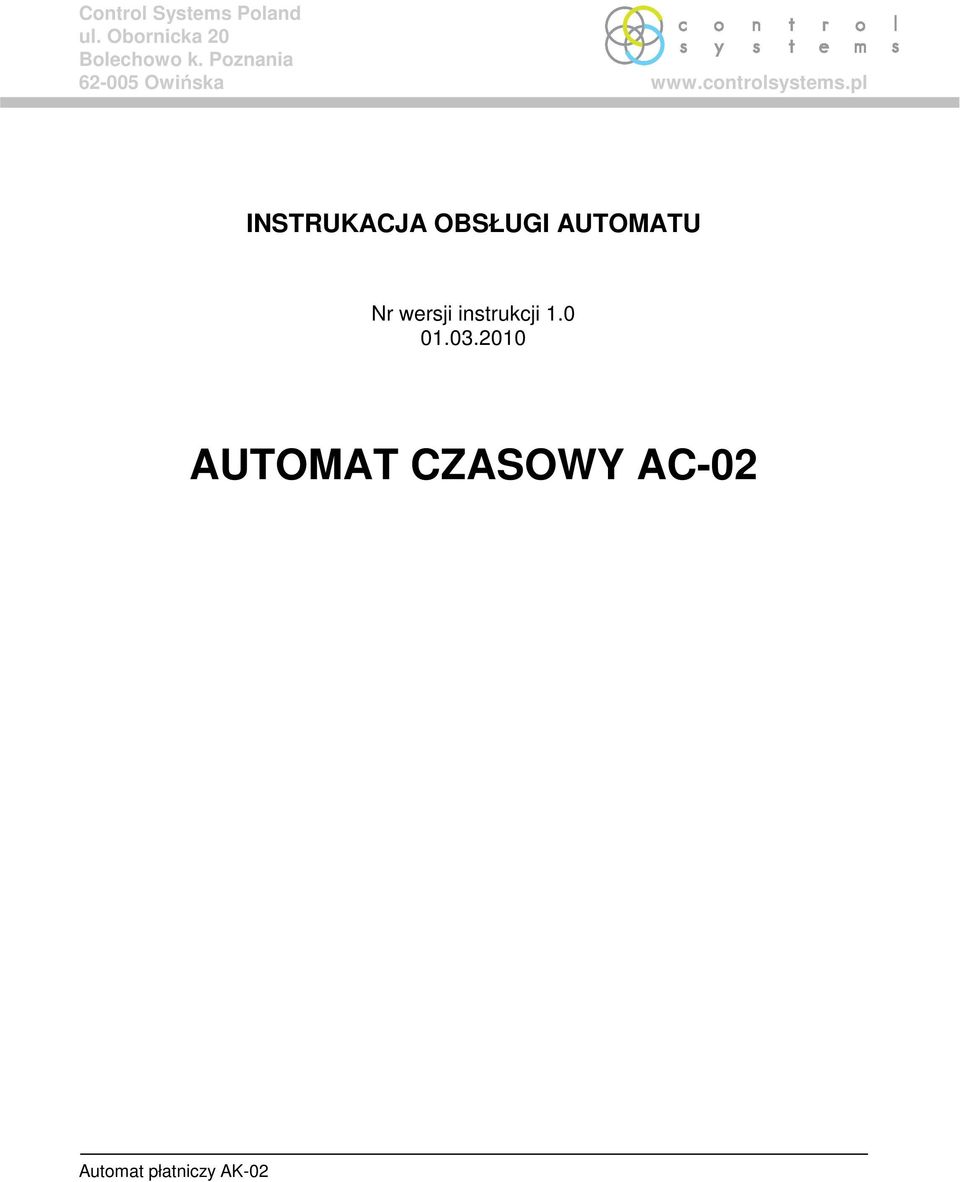

1 Control Systems Poland ul. Obornicka 20 Bolechowo k. Poznania Owińska INSTRUKACJA OBSŁUGI AUTOMATU Nr wersji instrukcji AUTOMAT CZASOWY AC-02 Automat płatniczy AK-02

2 Spis treści Spis treści 1. Wprowadzenie Opis automatu czasowego AC Dane techniczne Zawartość zestawu Instalacja automatu czasowego AC Mikroprocesorowy sterownik automatu czasowego AC Funkcje i opis złącza CON7/listwy zaciskowej sterownika Konfiguracja napięcia zasilania automatu AC Schemat podłączeniowy Podłączenie klawiatury serwisowej Tryb serwisowy i konfiguracja AC Tryb serwisowy Ustawienie ceny za minutę Ustawienie wartości minimalnego kredytu Edycja serwisowego numeru telefonu Odczyt i kasowanie licznika wrzuconych monet Odczyt i kasowanie licznika niewykorzystanych kredytów Odczyt i kasowanie licznika załączeń przekaźnika Ustawienie wyświetlacza pokaŝ pozostały czas Showtime Ustawienia przycisku START/STOP Automat czasowy AC-02 2

3 Wprowadzenie 1. Wprowadzenie 1.1. Opis automatu czasowego AC-02 Automat czasowy jest urządzeniem umoŝliwiającym załączenie dowolnego odbiornika prądu przemiennego lub stałego po dokonaniu opłaty za pomocą monet, banknotów lub kart chipowych na określony czas zaleŝny od zaprogramowanej ceny za jednostkę czasu. Urządzenie słuŝy do uruchomienia innych urządzeń na określoną ilość czasu za odpowiednią kwotę np. prysznic (przepływowy podgrzewacz wody, elektrozawór), płatna TV, pralki w pralniach, kafejki internetowe, myjnie, odkurzacze, solaria i wiele innych. Z kaŝdą wrzuconą monetą automat nalicza czas pracy urządzenia i po wyczerpaniu czasu - wrzuconej kwoty, blokuje urządzenie. Praca urządzenia zapisywana jest w postaci statystyki informującej administratora o ilości wrzuconych monet, ilości operacji, pamięci ostatnich 50 zdarzeń. Urządzenie wyposaŝone jest w elektroniczny kontroler monet, wyświetlacz LCD oraz elektroniczny układ separujący galwanicznie sygnały elektryczne automatu płatniczego. Elektroniczny kontroler monet skutecznie zabezpiecza przed próbami uŝywania niewłaściwych lub fałszywych monet. Zastosowanie: - prysznic (przepływowy podgrzewacz wody, elektrozawór), - płatna TV, - pralki w pralniach, - kafejki internetowe, - myjnie samoobsługowe, - odkurzacze samoobsługowe, - solaria, - i wiele innych; Automat czasowy AC-02 3

4 Wprowadzenie 1.2. Dane techniczne Dane ogólne - automat stacjonarny, do zastosowań wewnętrznych - umoŝliwia bezobsługowe, odpłatne korzystanie z odbiornika prądu stałego lub przemiennego - oparty na sterowniku mikroprocesorowym - przyjmuje monety, nie wydaje reszty - przystosowany do przejścia na walutę euro - przystosowany do stosowania dwóch niezaleŝnych Ŝetonów - odporny na zaniki napięcia, po przywróceniu zasilania pamięta wrzucony kredyt Dane mechaniczne - obudowa: stalowa, malowana proszkowo - drzwi: stalowe, malowane proszkowo - wymiary z podstawą: 240 x 410 x 100 (szerokość x wysokość x grubość) mm - waga: 2 kg (bez monet) - mocowanie: obudowa posiada 4 otwory montaŝowe w tylnej ścianie obudowy Warunki zewnętrzne - zakres temperatury pracy: 0 do +40 C - wilgotność powietrza - max. 80% nie skondensowana Dane elektryczne: - zasilanie: 12V DC lub 24V DC - pobór mocy: 2W - pełna izolacja galwaniczna System pienięŝny: - czytnik monet: elektroniczny G-13mft NRI - dopuszczalne monety: 5 zł/ 2 zł/ 1 zł/ 50 gr/ 20 gr/ 10 gr/ 5 gr/ 2 gr/ 1 gr - moŝliwość blokowania poszczególnych monet w systemie - moŝliwość douczenia dodatkowych 2 rodzajów Ŝetonów - pojemność kasetki na monety 1 litr Interfejs uŝytkownika: - wyświetlacz LCD - klawiatura serwisowa Parametry programowalne: - cena za kwant czasu - minimalny kredyt - wartość Ŝetonu - progi i wartości bonusów - edytowalny numer telefonu serwisowego wyświetlany w razie awarii Statystyka: - kasowalny i niekasowalny licznik wartości wrzuconych monet - kasowalny i niekasowalny licznik niewykorzystanych kredytów - kasowalny i niekasowalny licznik wykorzystanych kwantów czasu - historia ostatnich 50 zdarzeń. Automat czasowy AC-02 4

5 Wprowadzenie 1.3. Zawartość zestawu - automat płatniczy AC-02 - kasetka na monety o pojemności 1 litr - klawiatura serwisowa (opcjonalnie) - instrukcja obsługi na CD Automat czasowy AC-02 5

6 Instalacja automatu czasowego AC Instalacja automatu czasowego AC Mikroprocesorowy sterownik automatu czasowego AC-02 Rys Mikroprocesorowy sterownik automatu płatniczego AC Funkcje i opis złącza CON7/listwy zaciskowej sterownika Złącze CON7 słuŝy do integracji sygnałów wejścia/wyjścia urządzenia załączanego oraz zasilania sterownika. Numer pinu złącza CON7 Opis 1 GND - masa V DC wejście napięcia zasilania V DC wejście napięcia zasilania Przycisk START/STOP 8 Przycisk START/STOP 9 Styk wspólny przekaźnika 400W gotowość 10 Styk zwierny przekaźnika 400W gotowość Automat czasowy AC-02 6

7 Instalacja automatu czasowego AC Konfiguracja napięcia zasilania automatu AK-02 Sterownik moŝe być zasilany 12V DC lub 24V DC. JeŜeli chcemy odseparować galwanicznie układ sterownika automatu płatniczego naleŝy zasilić go zewnętrznym, stabilizowanym zasilaczem napięcia stałego. JeŜeli nie jest to wymagane Ŝądane napięcie moŝna wyprowadzić z innego źródła. Konfiguracja dla 12V DC Pozycja zworki JMR31 (patrz rys.2.1) konfiguracji napięcia zasilania Numer pinu złącza CON7 Opis 1 GND - masa V DC wejście napięcia zasilania Konfiguracja dla 24V DC Pozycja zworki JMR31 (patrz rys.2.1) konfiguracji napięcia zasilania Numer pinu złącza CON7 Opis 1 GND - masa V DC wejście napięcia zasilania 2.4. Schemat podłączeniowy AC-02 Automat czasowy AC-02 7

8 Instalacja automatu czasowego AC-02 Automat czasowy AC-02 8

9 Instalacja automatu czasowego AC Podłączenie klawiatury serwisowej Klawiatura serwisowa jest niezbędna w celu konfiguracji lub odczytu danych statystycznych zapisanych w pamięci sterownika. Klawiaturę podłączamy do złącza CON2 umieszczonego na płycie sterownika. Automat czasowy AC-02 9

10 Tryb serwisowy i konfiguracja AC Tryb serwisowy i konfiguracja AC Tryb serwisowy Tryb serwisowy słuŝy do konfiguracji automatu płatniczego oraz odczytu danych statystycznych zawartych w pamięci flash mikroprocesorowego sterownika automatu płatniczego. SW1 znajdujący się na płycie sterownika (rozdział 2.1.), przełączamy automat płatniczy w tryb serwisowy. Na ekranie LCD powinien pojawić się poniŝszy komunikat: Ponowne naciśnięcie przycisku SW1 powoduje wyjście urządzenia z trybu serwisowego i jego powrót do normalnej pracy. Do wprowadzania zmian w konfiguracji i odczytu danych statystycznych wymagana jest klawiatura serwisowa (rozdział 2.4.). Automat czasowy AC-02 10

11 Tryb serwisowy i konfiguracja AC Ustawienie ceny za minutę Ustawienie ceny za minutę Przejść do edycji ceny za minutę i zatwierdzić wybór Nacisnąć przycisk > Ustawić Ŝądaną cenę za minute przycisk lub > Cena: 1,01 Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować Cena: 1, Ustawienie minimalnego kredytu Ustawienie minimalnego kredytu Przejść do edycji ustawienia minimalnego kredytu i zatwierdzić wybór następnie przycisk a >MinCred. 0,90 Ustawić Ŝądaną wartość przycisk lub >MinCred. 1,00 Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować MinCred. 1,00 Automat czasowy AC-02 11

12 Tryb serwisowy i konfiguracja AC Edycja serwisowego numeru telefonu Edycja serwisowego numeru telefonu Przejść do edycji serwisowego numeru telefonu następnie przycisk a * > tel Ustawić Ŝądaną cyfrę na aktualnej pozycji (gwiazdka nad cyfrą) * > tel Przejść do edycji następnej cyfry * > tel Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować tel Automat czasowy AC-02 12

13 Tryb serwisowy i konfiguracja AC Odczyt i kasowanie licznika wrzuconych monet Odczyt licznika (niekasowalnego) wrzuconych monet Odczytać wartość licznika wrzuconych monet > CC: 12,45 Odczyt i kasowanie licznika (kasowalnego) wrzuconych monet Odczytać wartość licznika wrzuconych monet następnie przycisk a > CCe: 12,45 Skasować licznik przycisk lub > CCe: 0,00 Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować CCe: 0,00 Automat czasowy AC-02 13

14 Tryb serwisowy i konfiguracja AC Odczyt i kasowanie licznika niewykorzystanych kredytów Odczyt licznika (niekasowalnego) niewykorzystanych kredytów Odczytać wartość licznika niewykorzystanych kredytów SERWIS ver.031 > LC: 1,35 Odczyt i kasowanie licznika (kasowalnego) niewykorzystanych kredytów Odczytać wartość licznika niewykorzystanych kredytów następnie przycisk a > LCk: 1,35 Skasować licznik lub przycisk > LCk: 0,00 Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować LCk: 0,00 Automat czasowy AC-02 14

15 Tryb serwisowy i konfiguracja AC Odczyt i kasowanie licznika załączeń przekaźnika Odczyt licznika (niekasowalnego) licznika załączeń przekaźnika Odczytać wartość licznika załączeń przekaźnika SERWIS ver.031 > GC: 12 Odczyt i kasowanie licznika (kasowalnego) licznika załączeń przekaźnika Odczytać wartość licznika załączeń przekaźnika następnie przycisk a > GCe: 12 Skasować licznik lub przycisk > GCe: 0 Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować GCe: 0 Automat czasowy AC-02 15

16 Tryb serwisowy i konfiguracja AC Ustawienia wyświetlacza pokaŝ pozostały czas Showtime Ustawienie wyświetlacza pokaŝ pozostały czas Showtime Przejść do edycji ustawienia funkcji: pokaŝ pozostały czas > Showtime: ON Ustawić Ŝądany wybór włączony lub wyłączony przycisk lub > Showtime: b OFF Zapisać lub anulować wprowadzone zmiany Ŝeby zapisać lub naciskając przycisk Ŝeby anulować Showtime: OFF Kiedy funkcja jest ustawiona Showtime: OFF na ekranie wyświetlacza w trybie pracy pojawia się tylko informacja załączony. Automat czasowy AC-02 16
