1 ZAKŁAD POMIAROWY I USŁUGI ELEKTROINSTALACYJNE inŝ. Jan Legut 33 3 Zgłobice, Błonie 86C NAZWA Modernizacja sieci niskiego napięcia zasilanej ze stacji transformatorowej S-724 Nowy Wiśnicz 4 ADRES OBIEKTU BUDOWLANEGO I NUMER EWIDENCYJNY DZIAŁKI Nowy Wiśnicz (Obręb: 000; Jednostka ewidencyjna: Nowy Wiśnicz miasto [2006_4]) działki nr: 44, 30, 53, 55, 56, 57, 58, 522, 523, 524, 525, 526/, 526/2, 596, 597, 598, 600, 65/, 65/2, 67, 68, 69, 620, 62, 623, 625, 627, 628, 629, 630, 63, 633, 634, 639/, 639/2, 643/, 644/, 652, 654/2 INWESTOR TAURON DYSTRYBUCJA SPÓŁKA AKCYJNA, KRAKÓW, ul. Jasnogórska Oddział w Tarnowie, Tarnów, ul. Lwowska 72 96B BRANśA STADIUM ELEKTRYCZNA PROJEKT WYKONAWCZY NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA NR TOMU ZAKŁAD POMIAROWY I USŁUGI ELEKTROINSTALACYJNE inŝ. Jan Legut 33 3 Zgłobice, Błonie 86C 4 IMIĘ I NAZWISKO ZAKRES OPRACOWANIA SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS DATA OPRACOWANIA Lesław Gogola Tomasz Latawski Opracowali Miłosz Polański instalacyjno-inŝynieryjna w zakresie sieci i instalacji elektrycznych z ograniczeniem do sieci elektrycznych A-NB-7342/64/ r. Jan Legut Projektant Tarnów, maj 204r.

2 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Spis zawartości tomu kserokopia zaświadczenia projektanta o przynaleŝności do MOIIB w roku 204, kserokopia uprawnień budowlanych projektanta, wytyczne programowe zatwierdzone protokołem z posiedzenia Rady Technicznej nr 26/SR/08/203 z dnia r., zgoda Burmistrza Nowego Wiśnicza znak: WI-ZR z dnia r. decyzja PZD w Bochni z/s w Nowym Wiśniczu znak: ZID z dnia r, pozwolenie WUOZ w Krakowie, Delegatura w Tarnowie znak: OZT z dnia r, notatka słuŝbowa spisana w dniu r. w Rejonie Dystrybucji Bochnia,. Opis techniczny. Podstawa opracowania projektu.2 Przedmiot opracowania.3 Zakres opracowania.4 Sieć napowietrzna nn.4. Sieć napowietrzna nn - stan istniejący do demontaŝu.4.2 Sieć napowietrzna nn - stan projektowany.5 Ochrona przeciwporaŝeniowa sieci nn..6 Kable telefoniczne..7 Uwagi 2. Obliczenia techniczne 2. Dobór zabezpieczeń 2.2 Spadek napięcia w sieci nn 2.3 Sprawdzenie skuteczności ochrony 2.4 Dobór stanowisk słupowych dla sieci nn 3. Zestawienie materiałów 3. Zestawienie materiałów do demontaŝu. 3.2 Zestawienie materiałów do montaŝu. 4. Rysunki 4. Projekt zagospodarowania działek :000 rys. NW4_nN_PW_0 4.2 Profile skrzyŝowań rys. NW4_nN_PW_02a 02b 4.3 Schemat poglądowy rys. NW4_nN_PW_03

3

4

5

6

7

8

9

10

11

12

13

14

15

16 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Opis techniczny

17 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W. Opis techniczny. Podstawa opracowania projektu Podstawę opracowania niniejszego projektu stanowią: zlecenie od inwestora, wytyczne programowe zatwierdzone protokołem z posiedzenia Rady Technicznej nr 26/SR/08/203 z dnia r., zgoda Burmistrza Nowego Wiśnicza znak: WI-ZR z dnia r. decyzja PZD w Bochni z/s w Nowym Wiśniczu znak: ZID z dnia r, pozwolenie Kierownika Delegatury w Tarnowie Wojewódzkiego Urzędu Ochrony Zabytków w Krakowie znak: OZT z dnia r, notatka słuŝbowa spisana w dniu r. w Rejonie Dystrybucji Bochnia, plany sytuacyjne w skali :000, wizja lokalna w terenie, obowiązujące przepisy PBUE oraz normy PN-IEC, rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. uzgodnienia z właścicielami gruntów, na których jest realizowana inwestycja. aktualna wiedza techniczna zawarta w normach przedmiotowych..2 Przedmiot opracowania Przedmiotem opracowania jest modernizacja sieci niskiego napięcia zasilanej ze stacji transformatorowej S-724 Nowy Wiśnicz 4 wraz z przyłączami do poszczególnych odbiorców w Nowym Wiśniczu przy ul. Słowackiego, Olchawskiej i Długiej. Prace, objęte tym zakresem, mają na celu poprawienie stanu technicznego istniejącej sieci napowietrznej, wykonanej przewodami aluminiowymi o przekroju 50mm², 25 mm 2 oraz 6 mm 2 (przyłącza napowietrzne), jak równieŝ poprawę warunków zasilania poszczególnych odbiorców zasilanych ze stacji transformatorowej S-724 Nowy Wiśnicz 4. Modernizacja odcinka sieci przy ul. Długiej stwarza moŝliwość, poprzez zabudowanie na istniejącym, zmodernizowanym stanowisku słupowym nr 7 (dz. nr 634) rozłącznika RSA-00/4 (w normalnych warunkach pracy nieuzbrojonego), połączenia dwóch obwodów zasilanych z róŝnych stacji transformatorowych. Obwód ze stacji S-724 Nowy Wiśnicz 4 z obwodem ze stacji S-43 Nowy Wiśnicz 2 (temat innego opracowania)..3 Zakres opracowania W zakres opracowania niniejszej dokumentacji wchodzi: * Remont sieci napowietrznej nn, wykonanej przewodami AL. 50mm² oraz 25mm², polegający na wymianie uszkodzonych lub nietypowych słupów na nowe i wymianie wszystkich przewodów gołych na izolowane o odpowiednich przekrojach. * Wymiana wszystkich przyłączy, wykonanych przewodami typu AL na przyłącza izolowane wykonane przewodem AsXSn 4 x 6 mm² lub AsXSn 2 x 6 mm².

18 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W.4 Sieć napowietrzna nn.4. Sieć napowietrzna nn - stan istniejący do demontaŝu Wymianie podlegają wszystkie stanowiska słupowe oprócz stanowiska nr 7 (nowe, wykonane z Ŝerdzi wirowanej na dz. nr ul. Długa). Pozostałe stanowiska słupowe nietypowe, nie spełniające wymogów wytrzymałościowych lub w niewłaściwym stanie technicznym przewiduje się do demontaŝu. Istniejące sieć wykonana przewodami aluminiowymi AL. 4x50 mm² + x25 mm² w obwodach sieci napowietrznej nn przewiduje się do demontaŝu, jak równieŝ demontaŝowi podlegają wszystkie napowietrzne przyłącza do domów wykonane linkami gołymi AL. NaleŜy dokonać przecinki gałęzi drzew i krzewów wrastających w przebudowywaną sieć. Po zakończeniu prac wszystkie zdemontowane materiały naleŝy przekazać do RD Bochnia..4.2 Sieć napowietrzna nn - stan projektowany Inwestycja będąca tematem niniejszego opracowania obejmuje modernizację obwodu nr Ul. Długa sieci napowietrznej nn zasilanej ze stacji transformatorowej S-724 Nowy Wiśnicz 4. Stacja transformatorowa nie jest objęta modernizacją. Projektuje się wymianę wszystkich stanowisk słupowych od nr do nr 6. Nowe stanowiska słupowe projektuje się z wykorzystaniem Ŝerdzi wirowanych typu E. Nowe stanowiska słupowe posadowić w miejsce zdemontowanych oprócz stanowiska nr 6 na dz. nr 63 (przesunąć,5 mb w kierunku granicy z działką nr 633). PoniewaŜ teren w/w inwestycji jest gęsto uzbrojony instalacjami podziemnymi to w miejscach kolizyjnych, przed modernizacją stanowisk słupowych, naleŝy bezwzględnie wykonać kontrolne wykopy poprzeczne. Linie główne dla obwodu nr projektuje się wykonać przewodami typu AsXSn 4 x 70 mm² oraz AsXSn 2 x 35 mm² dla obwodu oświetlenia ulicznego. Istniejące przyłącza kablowe nn zabezpieczyć na słupach rurami ochronnymi typu BE Φ 75 mm. Wszystkie przyłącza wykonane przewodami Al wymienić na izolowane typu AsXSn 4x6 mm 2 lub AsXSn 2 x 6 mm². Modernizowane przyłącza napowietrzne do domów drewnianych oraz do domów ze stojakami dachowymi naleŝy zabezpieczyć bezpiecznikami słupowymi typu SV Przy modernizacji sieci napowietrznej nn zastosować osprzęt firmy ENSTO. Zabudowane w sieci ochronniki przepięciowe typu BOPi 0,44/5 naleŝy uziemić, wykorzystując do tego celu taśmy FeZn 25x4 oraz zabijane uziemienia prętowe. Wartość uziemienia musi być mniejsza lub równa 0 Ω. Całość prac związanych z przebudową sieci napowietrznej wykonać zgodnie z normami PN-76/E 0500 i SEP N-SEP-E-003. PoniewaŜ modernizowana sieć znajduje się na obszarze zabytkowego układu urbanistycznego, to zgodnie z ustaleniami z uprawnionym pracownikiem Wojewódzkiego Urzędu Ochrony Zabytków w Krakowie - Delegatura w Tarnowie, w ramach modernizacji w/w sieci (w miejsce dotychczasowych) zabudować oprawy typu SGS 02 z lampą typu SON-T 00 W oraz wymienić na nowe wszystkie skorodowane wysięgniki.

19 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W.5 Ochrona przeciwporaŝeniowa sieci nn Jako ochronę przeciwporaŝeniową przed dotykiem bezpośrednim do części czynnych stosuje się izolację roboczą przewodów i urządzeń. Jako ochronę przed dotykiem pośrednim zostanie zastosowane samoczynne szybkie wyłączenie zasilania. Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporaŝeniowej powinny być wykonane w sposób trwały, pewny, nie mogą mieć Ŝadnych przerw. Dostępne, przewodzące części instalacji elektrycznej muszą być połączone z uziemionym punktem zerowym zasilania przy pomocy przewodów ochronno-neutralnych. NaleŜy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporaŝeniowej dla wszystkich urządzeń elektrycznych. Całość robót musi być wykonana zgodnie z normą PN-IEC-60364, polskimi przepisami i wytycznymi inwestora..6 Kable telefoniczne Na wszystkich słupach w/w remontowanego odcinka sieci napowietrznej nn podwieszone są obecnie kable telefoniczne. Podczas wykonywania prac związanych z przebudową naleŝy równieŝ zdemontować istniejące kable telefoniczne a po wymianie stanowisk słupowych na nowe naleŝy wyŝej wymienione przewody powtórnie zamontować. Prace te ma wykonać TP S.A. na własny koszt zgodnie z 5 pkt. 2 umowy zawartej w dniu pomiędzy ZE a TP S.A. Istniejące zdemontowane przyłącza telefoniczne naleŝy równieŝ ponownie zamontować. PowyŜsze prace dotyczące przełoŝenia kabli telefonicznych powinny odbywać się bezprzerwowo..7 UWAGI: Po wykonaniu zadania naleŝy teren doprowadzić do stanu pierwotnego. Całość prac elektryczno-montaŝowych związanych z realizacją powyŝszego projektu wykonać zgodnie z obowiązującymi przepisami, normami, katalogami oraz uzyskanymi uzgodnieniami branŝowymi i ustaleniami odpowiednich słuŝb technicznych TAURON Dystrybucja S.A. Oddział w Tarnowie. Szczególną uwagę naleŝy zwrócić na warunki zawarte w decyzji PZD w Bochni z/s w Nowym Wiśniczu, pozwoleniu konserwatorskim oraz zgodzie Burmistrza Nowego Wiśnicza (załączone do niniejszego opracowania). Do remontu napowietrznej sieci nn stosować osprzęt firmy ENSTO i BELOS oraz konstrukcje metalowe ocynkowane na gorąco. NaleŜy dokonać wycinki krzewów i gałęzi drzew wrastających w objętą niniejszym projektem napowietrzną sieć energetyczną nn. Zdemontowane materiały naleŝy przekazać na magazyn do Rejonu Dystrybucji Bochnia.

20 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Obliczenia

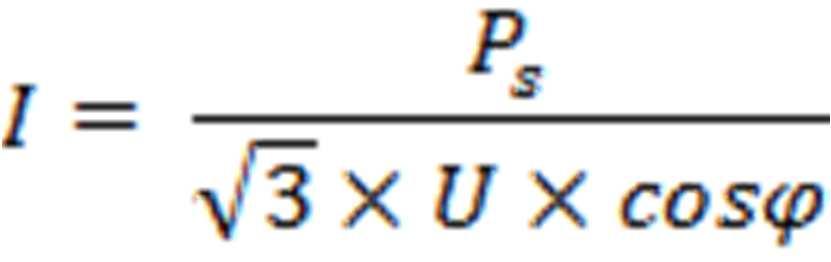

21 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W 2. Obliczenia techniczne 2. Dobór zabezpieczeń 2.. Stacja transformatorowa S 724 Nowy Wiśnicz 4 - Obwód nr : ul. Długa Do obliczeń przyjęto zapotrzebowanie mocy na przyłącz równe 6 kw dla normalnego układu pracy odbiorców x 6 kw = 282 kw, przyjęto kj= 0,2 I = 85,69 A. Ze względu na selektywność zabezpieczeń w obwodzie dobieram wkładki bezpiecznikowe WTN - gf 3 x 60 A. 2.2 Spadek napięcia w sieci nn Spadek napięcia: stacja transf. S 724 Nowy Wiśnicz 4 Obwód nr do stanowiska nr Wyniki obliczeń spadków napięcia: Element Opis I[m] U[V] Pi n ΣPi Σn kj P obl cosφ k x U[%] Tr - S YAKY 4x 20 mm² ,22 34,40 0,95 0,28 0,20 S S2 AsXSn 4x 70 mm² ,28 23,52 0,95 0,5 0,23 S2 S3 AsXSn 4x 70 mm² ,33 9,8 0,95 0,5 0,2 S3 S4 AsXSn 4x 70 mm² ,4 9,2 0,95 0,5 0,2 S4 S5 AsXSn 4x 70 mm² ,55 6,5 0,95 0,5 0,6 S5 S6 AsXSn 4x 70 mm² ,7 2,6 0,95 0,5 0,5 RAZEM,6% PS x L U% = x kx 600 U% =,6 % < 8% U% - dopuszczalne

22 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Spadek napięcia: stacja transf. S 724 Nowy Wiśnicz 4 Obwód nr do stanowiska nr Wyniki obliczeń spadków napięcia: Element Opis I[m] U[V] Pi n ΣPi Σn kj P obl cosφ k x U[%] Tr - S YAKY 4x 20 mm² ,22 34,40 0,95 0,28 0,27 S S7 AsXSn 4x 70 mm² ,70 30,60 0,95 0,5 0,29 S7 S8 AsXSn 4x 70 mm² ,87 29,7 0,95 0,5 0,28 S8 S9 AsXSn 4x 70 mm² ,95 28,08 0,95 0,5 0,27 S9 S0 AsXSn 4x 70 mm² ,20 27,6 0,95 0,5 0,30 S0 S AsXSn 4x 70 mm² ,222 26,64 0,95 0,5 0,9 S S2 AsXSn 4x 70 mm² ,23 26,22 0,95 0,5 0,29 S2 S3 AsXSn 4x 70 mm² ,27 24,3 0,95 0,5 0,22 S3 S4 AsXSn 4x 70 mm² ,3 22,32 0,95 0,5 0,22 S4 S5 AsXSn 4x 70 mm² ,45 8,90 0,95 0,5 0,23 S5 S6 AsXSn 4x 70 mm² ,55 6,50 0,95 0,5 0,8 S6 S7 AsXSn 4x 70 mm² ,0 0,95 0,5 0,05 RAZEM 2,79 % PS x L U% = x kx 600 U% = 2,79 % < 8% U% - dopuszczalne 2.3 Sprawdzenie skuteczności ochrony 2.3. Sprawdzenie skuteczności ochrony /szybkiego odłączenia napięcia zasilania / w układzie TN w czasie t<5 sek. S 724 Nowy Wiśnicz 4 - obwód nr przy zabezpieczeniu w stacji Ib = 60 A,k=2,5 i mocy tr. 250 kva. - Element pętli zwarcia obwód stanowisko nr 6 Rt =0,00 Ω Xt =0,029 Ω Rl = 0,0459 Ω Xl = 0,006 Ω YAKY 4 x 20 mm² l = 45 mb. Rl =0,480 Ω Xl =0,0277 Ω AsXSn 4 x 70 mm² l = 67 mb. Z=0,234 Ω Us= 0,234 x,25 x 2,5 x 60 = 06,67 < 230 V - ochrona skuteczna

23 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W - Element pętli zwarcia obwód stanowisko nr 7 Rt =0,00 Ω Xt =0,029 Ω Rl = 0,0459 Ω Xl = 0,006 Ω YAKY 4 x 20 mm² l = 45 mb. Rl =0,3030 Ω Xl =0,0568 Ω AsXSn 4 x 70 mm² l = 342 mb. Z=0,3705 Ω Us= 0,3705 x,25 x 2,5 x 60 = 85,23 < 230 V - ochrona skuteczna 2.4 Dobór stanowisk słupowych dla sieci nn. Dokonano obliczeń dla projektowanych stanowisk słupowych po stronie nn. Spełniają one wymogi wytrzymałościowe zastosowanych Ŝerdzi. Do obliczeń zostały przyjęte maksymalne zwisy w oparciu o Tabelę Zwisów i NapręŜeń dla przewodu, AsXSn 4 x 70 mm², AsXSn 4 x 50 mm² oraz AsXSn 2 x 35 mm² jako wydzielony tor oświetlenia ulicznego.przy budowie linii zastosować napręŝenia dla temperatur o 5% niŝszych niŝ temperatura przewodu o ile nie ma innych zaleceń ze strony Producenta. PoniewaŜ obliczeń zwisów dokonano dla zadanych warunków, nie moŝna ich traktować jako danych montaŝowych; wymagają one korekty na dzień wykonywania inwestycji w oparciu o w/w Tabelę. ZałoŜenia do obliczeń : Przewód: - AsXSn 4x 70 mm² - AsXSn 4x 50 mm² - AsXSn 2 x 35 mm² Strefa sadziowa - S II Strefa wiatrowa - W II Stacja transformatorowa S Nowy Wiśnicz 4 obwód nr : Stanowisko Nr : istniejący O - 0 śn do wymiany. a= 30 mb ; a2 = 3 mb ; α = 80 Pu= 2/3 x Np. + Nr = 648,66 (dan) Dobieram stanowisko słupowe pojedyncze o Ŝerdzi wirowanej typu: O4 0,5 / 0 / E. Głębokość posadowienia Ŝerdzi 2,3 mb. Wysokość zawieszenia przewodów hp = 8,0 mb hpoś =7,65 mb Typ ustoju UP3

24 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Stanowisko Nr 2 : istniejący O - 0 śn do wymiany. a= 3 mb ; a2 = 33 mb ; α = 80 Pu= 2/3 x Np. + Nr = 648,66 (dan) Dobieram stanowisko słupowe pojedyncze o Ŝerdzi wirowanej typu: O4 0,5 / 0 / E. Głębokość posadowienia Ŝerdzi 2,3 mb. Wysokość zawieszenia przewodów hp = 8,0 mb hpoś =7,65 mb Typ ustoju UP3 Stanowisko Nr 3 : istniejący P 0 śn do wymiany a= 33 mb; a2 = 35 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 72,0 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 4 : istniejący P 0 śn do wymiany a= 35 mb; a2 = 3 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 49,0 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 5 : istniejący P 0 śn do wymiany a= 3 mb; a2 = 37 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 26,22 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 6: istniejący K 0 śn do wymiany a= 37 mb Puwd Puw Puwd = 200 (dan) Puw = Pu² + Pz² = 00,44 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze o Ŝerdzi wirowanej typu: K4-0,5 / 2 /E. Głębokość posadowienia Ŝerdzi 2,4 mb. Wysokość zawieszenia przewodów hp = 7,9 mb hpoś = 7,55 mb Typ ustoju UP3

25 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Stanowisko Nr 7 : istniejący P 0 śn do wymiany a= 30 mb; a2 = 30 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 38,80 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 8 : istniejący P 0 śn do wymiany a= 30 mb; a2 = 30 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 88,80 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 9 : istniejący P 0 śn do wymiany a= 30 mb; a2 = 34 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 29,04 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 0 : istniejący O - 0 śn do wymiany. a= 34 mb ; a2 = 23 mb ; α = 80 Pu= 2/3 x Np. + Nr = 698,66 (dan) Dobieram stanowisko słupowe pojedyncze o Ŝerdzi wirowane typu: O4 0,5 / 0 / E. Głębokość posadowienia Ŝerdzi 2,3 mb. Wysokość zawieszenia przewodów hp = 8,0 mb hpoś =7,65 mb Typ ustoju UP3 Stanowisko Nr : istniejący O - 0 śn do wymiany. a= 23 mb ; a2 = 35 mb ; α = 80 Pu= 2/3 x Np. + Nr = 598,66 (dan) Dobieram stanowisko słupowe pojedyncze o Ŝerdzi wirowane typu: O4 0,5 / 0 / E. Głębokość posadowienia Ŝerdzi 2,3 mb. Wysokość zawieszenia przewodów hp = 8,0 mb hpoś =7,65 mb Typ ustoju UP3

26 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Stanowisko Nr 2 : istniejący P 0 śn do wymiany a= 35 mb; a2 = 29 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 49,0 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 3 : istniejący P 0 śn do wymiany a= 29 mb; a2 = 3 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 63,86 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 4 : istniejący P 0 śn do wymiany a= 3 mb; a2 = 38 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 55,28 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 5 : istniejący P 0 śn do wymiany a= 38 mb; a2 = 35 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 25,28 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP

27 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Stanowisko Nr 6 : istniejący P 0 śn do wymiany a= 35 mb; a2 = 27 mb; α = 80 Pud Pu Pud = 200 (dan) Pu= Pp + Po + Pr = 22,0 (dan) - obciąŝenie dopuszczalne Dobieram stanowisko słupowe pojedyncze typu: P 0,5 / 2,5 E. Głębokość posadowienia Ŝerdzi,7 mb. Wysokość zawieszenia przewodów hp = 8,5 mb hpoś = 8,5 mb Typ ustoju UP Stanowisko Nr 7 : istniejący ON4 0,5 / 0 / E dobry a= 27 mb ; a2 = 42mb ; α = 65 Pu= 2Np x cos(α/2) + Po + Nr = 24,84 (dan) Pu= 2/3 x Np. + Nr = 548,66 (dan) Istniejące stanowisko słupowe pojedyncze o Ŝerdzi wirowane typu: ON4 0,5 / 0 / E pozostaje bez zmian do dalszej eksploatacji. Głębokość posadowienia Ŝerdzi 2,3 mb. Wysokość zawieszenia przewodów hp = 8,0 mb hpoś = 7,65 mb Typ ustoju UP3

28 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Zestawienie materiałów

29 ZESTAWIENIE DEMONTAŻOWE OBIEKT: Modernizacja sieci niskiego napięcia zasilanej ze stacji transformatorowej S-724 Nowy Wiśnicz 4. S "Nowy Wiśnicz 4 Zajazd" Obwód nr "ul. Długa". Obwód nr Jm O - 0 ŻN O - 0 ŻN P - 0 ŻN P - 0 ŻN P - 0 ŻN K - 0 ŻN P - 0 ŻN P - 0 ŻN P - 0 ŻN O - 0 ŻN O - 0 ŻN P - 0 ŻN P - 0 ŻN Razem Osprzęt Izolatory N80 szt Izolatory S80 szt Bezpiecznik BNu kpl Odgromniki GXO szt Przyłącza rodzaj i typ Przyłącz AL. fazowy szt Przyłącz AL. 3fazowy szt Przyłącz izolowany p/m szt Przyłącz kablowy p/m szt Ochrona kabla RS szt Poprzeczniki i konstrukcje Trzon THS-80 szt Trzon TKS-80 szt Konstrukcja PPrz-2 szt Poprzecznik PP - 4 szt Poprzecznik PK-4 szt Klin KS-5 szt Przeowdy Przewód Al. 50 mm² mb Przewód Al. 25 mm² mb Oswietlenie Oprawa SGS ist/p. montaż szt Oprawa OUS do wymiany szt Wysięgnik dł. 0,5 m szt Bezpiecznik BNU szt Stanowisko słupowe Pojedyńczy szt Bliźniaczy szt Rozkraczny szt Żerdź ŻN - 0 m szt Inne Uziemienie szt

30 ZESTAWIENIE DEMONTAŻOWE OBIEKT: Modernizacja sieci niskiego napięcia zasilanej ze stacji transformatorowej S-724 Nowy Wiśnicz 4. S "Nowy Wiśnicz 4 Zajazd" Obwód nr "ul. Długa". Obwód nr Jm P - 0 ŻN P -0 ŻN P - 0 ŻN ON4-0,5 / 6 / E Razem Osprzęt Izolatory N80 szt Izolatory S80 szt Bezpiecznik BNu kpl Odgromniki GXO szt Przyłącza rodzaj i typ Przyłącz AL. fazowy szt Przyłącz AL. 3fazowy szt Przyłącz fazowy BAT szt Przyłącz izolowany p/m szt Przyłącz kablowy p/m szt Ochrona kabla RS szt Poprzeczniki i konstrukcje Trzon THS-80 szt - 3 Konstrukcja PPrz-2 szt Poprzecznik PP - 4 szt - 3 Poprzecznik PK /E szt Konstrukcja KM - / E szt Przewód Al. 50 mm² mb Przeowdy Przewód Al. 25 mm² mb Oswietlenie Oprawa OUS do wymiany szt Wysięgnik dł. 0,5 m szt Bezpiecznik BNU szt Stanowisko słupowe Pojedyńczy szt ist/bz 3 Bliźniaczy szt Rozkraczny szt Żerdź ŻN - 0 m szt - 3 Żerdź E - 0,5 / 6 szt ist/bz - Inne Uziemienie szt - - 2

31 ZESTAWIENIE MONTAŻOWE Obiekt: Modernizacja sieci niskiego napięcia zasilanej ze stacji transformatorowej S-724 "Nowy Wisnicz 4" Słupy Żerdźie Ustoje Linia i przyłącza Linia Oświetlenie Przyłącza Uziemienie Typ stanowiska słupowego Nr. słupa E - 0,5 / 2,5 E - 0,5 / 0 E - 0,5 / 2 Płyta U 0,85 Płyta stop 0,3x0,3 Obejma OU-/E Rozpiętość przęsła mb Przewód AsXSn 4 x 70 mm² Przewód AsXSn 2 x 35 mm² Śruba hakowa SOT 2.6 Śruba hakowa SOT 2.6 Śruba hakowa SOT 2. Hak nakrętkowy PD 2.3 Hak nakrętkowy PD 2.2 Hak SOT 29 COT 37 + COT 36 Uchwyt SO 270 Uchwyt SO30 Uchwyt SO S Uchwyt SO S Oslonka PK Uchwyt SO 79.6 Zacisk SL.8 Zacisk SL 9.2 Zacisk SL 29.4 Zacisk SL 29.8 Odgromnik BOPi 0,44/5 Rozłącznik RSA - 00/4 Uchwyt wysięgnika Wysięgnik rurowy dł. 0,5 mb Oprawa SGS ist./ p. montaż Oprawa SGS 02 + SON-T 00W Przewód YDY 3 x 2,5 mm² Bezpiecznik SV Zacisk SLIP 2.05 AsXSn 2x6mm² AsXSn 4x6mm² AsXSn 2x6 ist. p/montaż AsXSn 4x6 ist. p/montaż Kabel YAKY - ist. p/m Bezp.SV Uchwyt SO - 80S Uchwyt SO S Zacisk SLIP 2.05 Rura BE - 75 mm Uchwyt UMR - 75 Czteropalczatka AK -4 Bednarka 25 x 4 mm Uziemiacz prętowy ɸ20 dł. 3 mb Śruba M0 x 35 + N + 2Po + Ps Stacja transformatorowa S Nowy Wiśnicz 4 Zajazd. szt szt szt szt szt szt mb mb mb szt szt szt szt szt szt kpl szt szt szt szt szt szt szt szt szt szt szt szt szt szt szt szt mb szt szt szt szt szt szt szt szt szt szt szt mb szt szt mb szt szt Stacja transformatorowa S-724 "Nowy Wiśnicz 4" typu MSTw 20/630 pozostaje bez zmian - obwód wyprowadzony linią kablową typu YAKY 4 x 20 mm² + YAKY 4 x 35 mm² do stanowiska slupowego nr O4-0,5 / 0 / E O4-0,5 / 0 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E 5 P - 0,5 / 2,5 / E 6 K4-0,5 / 2 / E ist p/mont ist ist ist ist ist j.w P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E O4-0,5 / 0 / E O4-0,5 / 0 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E P - 0,5 / 2,5 / E ON4-0,5 / 0 / E - stanowisko ist. pozostaje bez zmian ist. ist RAZEM

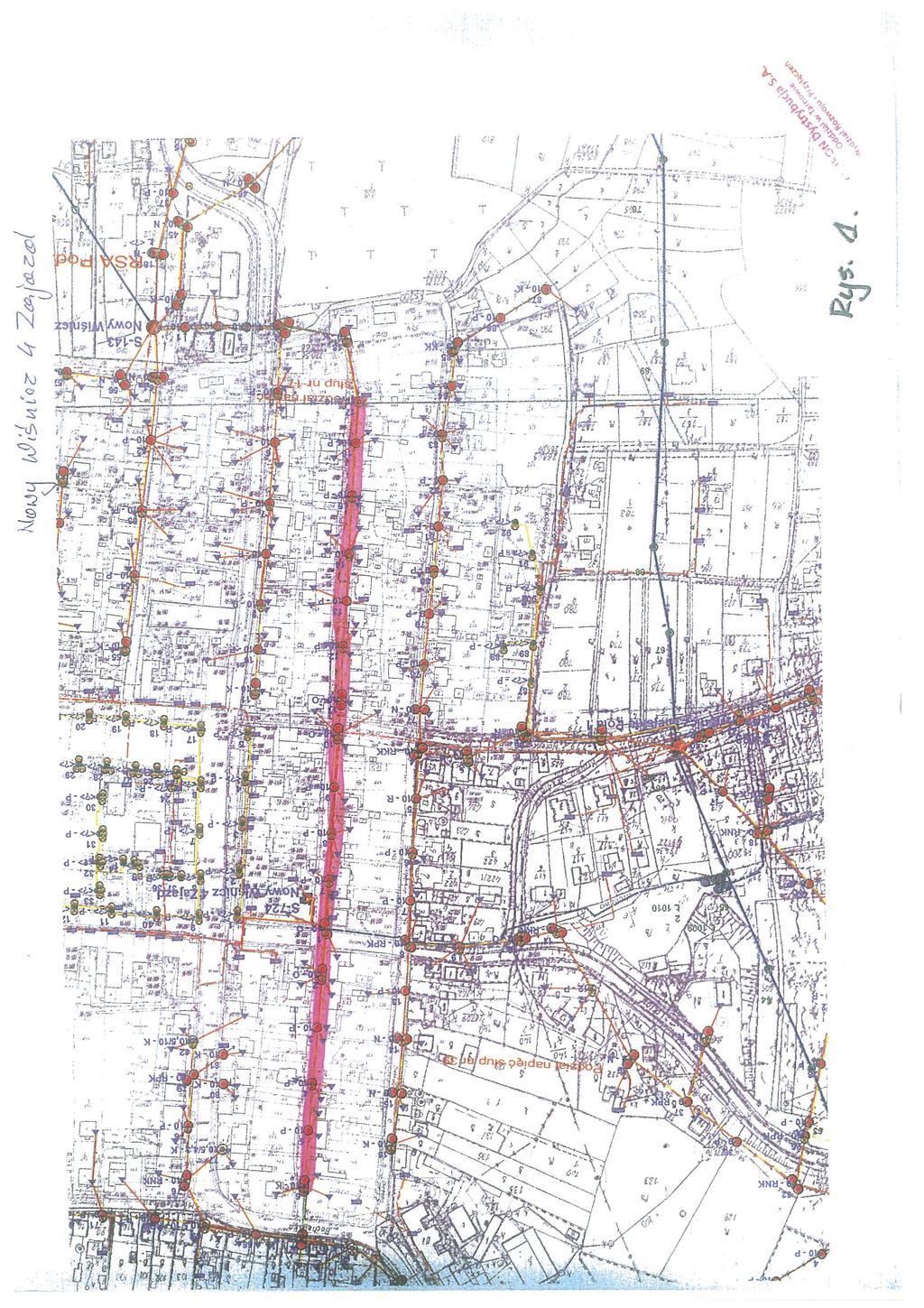

32 Zakład Pomiarowy i Usługi Elektroinstalacyjne inż. Jan Legut 33-3 Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW NN 60 E N W 4 _ N N _ P W Rysunki

33 Przyłącza Słup Odbiorca Długość Typ Nr [nr budynku/działki] [mb] Stan dz. nr 524 AsXSn 4x6 mm 2 20 Modernizowany dz. nr 593 YAKY 4x35mm 2 - Istniejący - powtórny montaż dz. nr 668 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 523 AsXSn 2x6 mm 2 6 Modernizowany 2 dz. nr 522 AsXSn 2x6 mm 2 Modernizowany dz. nr 526/ AsXSn 4x6 mm 2 Modernizowany dz. nr 562/2 AsXSn 4x6 mm 2 5 Modernizowany 3 dz. nr 520 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 52 AsXSn 2x6 mm 2 - Istniejący - powtórny montaż dz. nr 57 AsXSn 2x6 mm 2 9 Modernizowany 4 dz. nr 58 AsXSn 2x6 mm 2 Modernizowany dz. nr 530/ AsXSn 4x6 mm 2 - Istniejący - powtórny montaż 5 dz. nr 55 AsXSn 2x6 mm 2 6 Modernizowany dz. nr 56 AsXSn 2x6 mm 2 6 Modernizowany dz. nr 53 AsXSn 4x6 mm 2 2 Modernizowany 6 dz. nr 54 AsXSn 2x6 mm 2 - Istniejący - powtórny montaż dz. nr 535 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 594 AsXSn 2x6 mm 2 - Istniejący - powtórny montaż 7 dz. nr 595 YAKY 4x35mm 2 - Istniejący - powtórny montaż dz. nr 596 AsXSn 4x6 mm 2 4 Modernizowany dz. nr 666 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż 8 dz. nr 597 AsXSn 2x6 mm 2 6 Modernizowany dz. nr 598 AsXSn 2x6 mm 2 3 Modernizowany 9 dz. nr 599/ AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 600 AsXSn 4x6 mm 2 9 Modernizowany 0 dz. nr 65/2 AsXSn 2x6 mm 2 3 Modernizowany dz. nr 657 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 65/ AsXSn 4x6 mm 2 6 Modernizowany dz. nr 67 AsXSn 4x6 mm 2 7 Modernizowany 2 dz. nr 69 AsXSn 2x6 mm 2 - Istniejący - powtórny montaż dz. nr 620 AsXSn 4x6 mm 2 3 Modernizowany dz. nr 655/ YAKY 4x35mm 2 - Istniejący - powtórny montaż dz. nr 62 YAKY 4x35mm 2 - Istniejący - powtórny montaż 3 dz. nr 652 AsXSn 4x6 mm 2 24 Modernizowany dz. nr 654/2 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 623 AsXSn 2x6 mm 2 8 Modernizowany dz. nr 623 YAKY 4x35mm 2 - Istniejący - powtórny montaż 4 dz. nr 625 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 649 AsXSn 4x6 mm 2 - Istniejący - powtórny montaż dz. nr 650/ AsXSn 4x6 mm 2 - Istniejący - powtórny montaż 5 dz. nr 627 AsXSn 4x6 mm 2 8 Modernizowany dz. nr 628 AsXSn 2x6 mm 2 4 Modernizowany dz. nr 63 AsXSn 4x6 mm 2 0 Modernizowany 6 dz. nr 632 AsXSn 2x6 mm 2 Modernizowany dz. nr 643/ AsXSn 4x6 mm 2 0 Modernizowany dz. nr 644/ AsXSn 4x6 mm 2 9 Modernizowany 7 dz. nr YAKY 4x35mm 2 - Istniejący - pozostaje Stanowiska słupowe Nr Typ Stan O4-0,5/0/E Modernizowany 2 O4-0,5/0/E Modernizowany 3 P-0,5/2,5/E Modernizowany 4 P-0,5/2,5/E Modernizowany 5 P-0,5/2,5/E Modernizowany 6 K4-0,5/2/E Modernizowany 7 P-0,5/2,5/E Modernizowany 8 P-0,5/2,5/E Modernizowany 9 P-0,5/2,5/E Modernizowany 0 O4-0,5/0/E Modernizowany O4-0,5/0/E Modernizowany 2 P-0,5/2,5/E Modernizowany 3 P-0,5/2,5/E Modernizowany 4 P-0,5/2,5/E Modernizowany 5 P-0,5/2,5/E Modernizowany 6 P-0,5/2,5/E Modernizowany 7 ON4-0,5/0/E Istniejący - pozostaje
