1 WPŁYW POSTĘPU TECHNICZNEGO NA WYDAJNOŚĆ SYSTEMÓW FOTOWOLTAICZNYCH ML SYSTEM S.A. Anna Warzybok Z-ca Dyrektora ds. Badań i Rozwoju ML SYSTEM S. A. Rzeszów,

2 ML SYSTEM S.A.

3 ML SYSTEM S.A.

4 ZAPOTRZEBOWANIE RYNKOWE Konieczność obniżenia strat ciepła związanych z nieefektywnym energetycznie budownictwem. Konieczność obniżenia kosztów energii elektrycznej używanej w budynkach i stabilnych uzysków związanych z instalacjami PV. Potrzeby estetyczne związane z architekturą budynku. Konieczność obniżenia kosztów związanych z rozwiązaniami PV Stabilne w ciągu dnia zapotrzebowanie na energię

5 ENERGIA SŁONECZNA - PROGNOZY ENERGIA SŁONECZNA- PROGNOZY Wg. raportu instytutu Fraunhofer ISE w 2025 roku fotowoltaika będzie najtańszym źródłem energii. Koszt energii pozyskanej z paneli słonecznych w krajach środkowej i południowej Europy będzie wynosił ok. 4-6 eurocentów/kwh, zaś ok roku 2-4 eurocenty/kwh. Zgodnie z prawem Swansona każde podwojenie zdolności produkcyjnych przemysłu solarnego powoduje spadek ceny ogniw fotowoltaicznych o 20%. W latach ceny ogniw spadły 200-krotnie z 76,67 USD/wat do poziomu 0,36 USD/wat

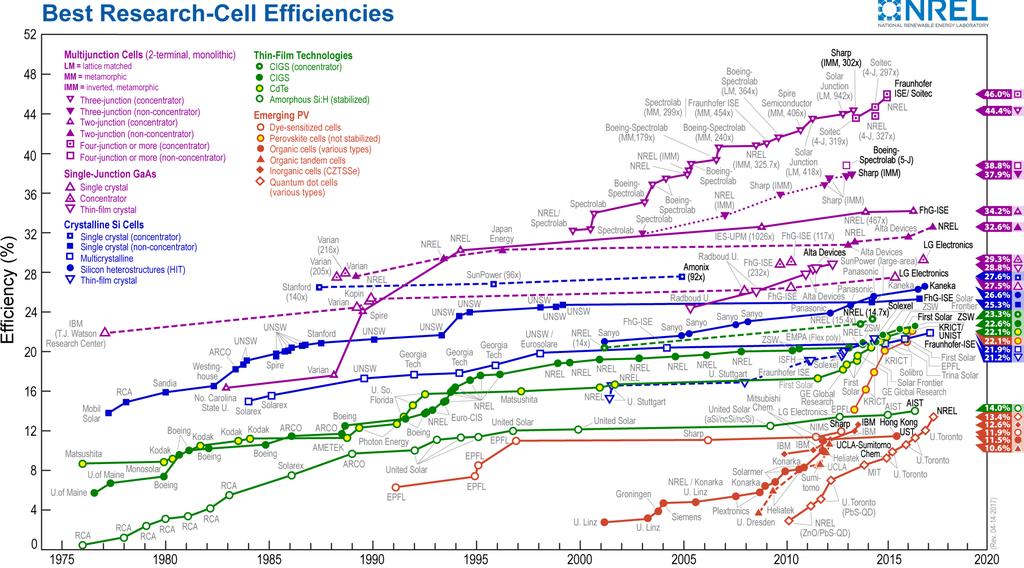

6 SPRAWNOŚCI OGNIW PV REKORDY ŚWIATOWE źródło:

7 MOTYWACJA Większa efektywność Niższe koszty Stabilność temperaturowa Dłuższy czas życia Transparentność (działanie w świetle rozproszonym), Szeroki wachlarz kolorystyczny (np. kolor szary), Mała wrażliwość na zanieczyszczenia urbanistyczne, Semielastyczność, Możliwość zastosowania na ultracienkim szkle.

8 CHEMICZNE HARTOWANIE Proces polega na wymianie jonów, poprzez dyfuzję, między szkłem a roztworami stopionych soli Wymiana jonowa: wysokotemperaturowa niskotemperaturowa Naprężenia: przebiega w temperaturze poniżej temperatury transformacji szkła wymiana, na drodze dyfuzji, jonów mniejszych na jony o większym promieniu (np. Na+ na K+) [1]

9 STANDARDY Z ZASTOSOWANIEM ULTRA LEKKIEGO SZKŁA ZALETY WYSOKA TRANSMITANCJA SZKŁA kluczowym elementem jest wysoka transmisja promieniowania elektromagnetycznego w szerokim jego zakresie od ok. 380 nm do długości fali odpowiadającej promieniowaniu podczerwonemu transmitancja szkła o grubości poniżej 0,9 mm wzmocnionego chemicznie na drodze wymiany jonowej jest na bardzo wysokim poziomie i osiąga wartości 91-92%. Dla szkła o grubości 2 mm transmitancja jest na niższym poziomie: ok 89% dla światła widzialnego i ok. 84% w paśmie podczerwonym źródło: ML System S.A.

10 ZALETY PRODUKTU Obniżenie ciężaru modułu Poprawa wydajności ogniw Wydłużenie czasu bezawaryjnej eksploatacji moduł Zmniejszenie kosztów konstrukcji nośnych Zmniejszenie współczynnika ekstynkcji Zwiększenie wytrzymałości mechanicznej Oszczędności transportowe Poprawa transmitancji Zwiększona odporność na zarysowania i uderzenia Szkło ultra lekkie (0.8 mm) Możliwość montażu w miejscach nieprzygotowanych konstrukcyjnie Zmniejszenie reflektancji Zwiększona odporność na warunki atmosferyczne Szkło typu float (3,2 mm) ¼ GRUBOŚCI Zaczernie/ML System

11 ZALETY MNIEJSZE OBCIĄŻENIE BUDYNKU, MNIEJSZE KOSZTY INSTALACJI Ultra lekki moduł fotowoltaiczny rozszerza możliwości zastosowania w przypadkach gdzie dawniej było to trudne do zrealizowania ze względu na nośność konstrukcji, takich jak np. dachy istniejących zakładów produkcyjnych, magazynów, sklepów oraz domów. Zmniejszenie nie tylko wagi, ale i kosztów instalacji, poprawa wydajności modułów WAGA MODUŁU OBCIĄŻENIA ZAMONTOWANEGO MODUŁU (W TYM MASA KONSTRUKCJI) < 5 kg/m 2 11,7 kg/m 2 14,9 kg/m 2 < 8 kg/m 2 STANDARDOWY MODUŁ FOTOWOLTAICZNY MODUŁ Z ULTRA LEKKIM SZKŁEM STANDARDOWY MODUŁ FOTOWOLTAICZNY MODUŁ Z ULTRA LEKKIM SZKŁEM

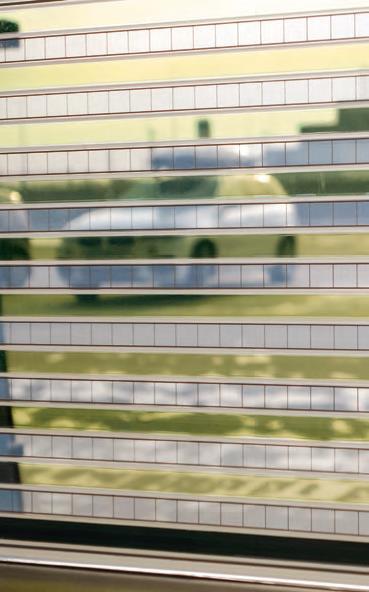

12 OGNIWO DSSC DSSC Tani w produkcji Semitransparentny Możliwość wyboru kolorystyki Możliwość wyboru wzoru Bifacjalny Praca w warunkach światła rozproszonego Szeroki zakres absorpcji Mała wrażliwość na przysłonięcie

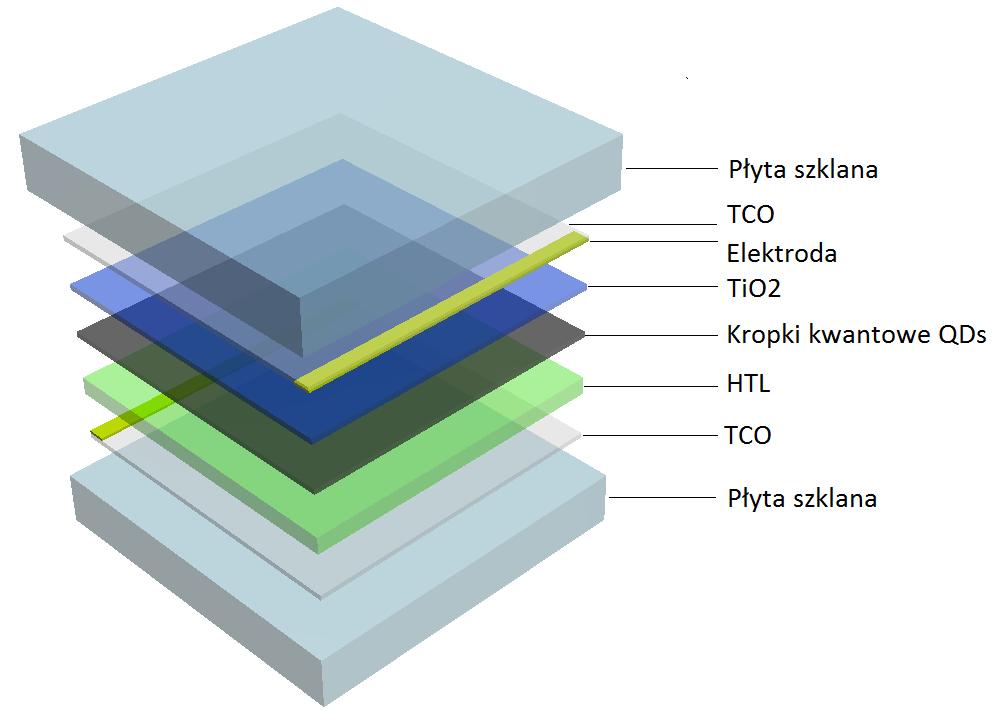

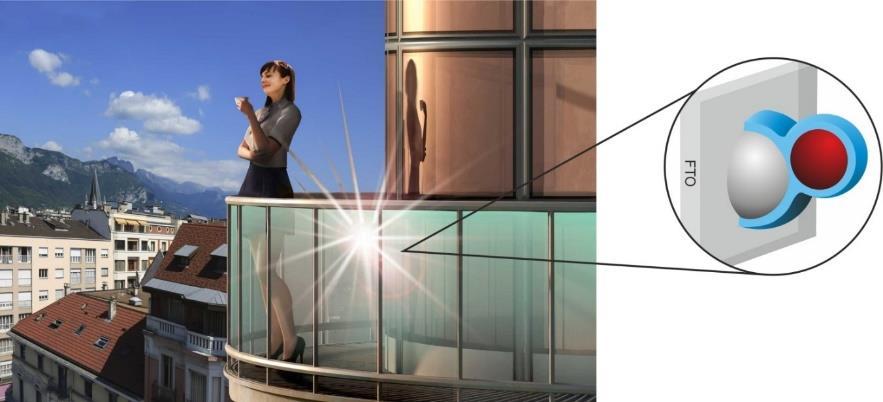

13 OGNIWO QDSC Moduł PV, oparty o ogniwa typu QDSC, klasyfikowanych do III generacji ogniw PV ML ML SYSTEM S. A. S. A.

14 QDSC - korzyści Krzem QDSC WIĘKSZA TRANSPARENTNOŚĆ ogniwa krzemowe 0% przezierności 80% ATRAKCYJNA BARWA ograniczona paleta barw barwy pożądane przez architektów UZYSKI MNIEJ ZALEŻNE OD KĄTA PADANIA SŁOŃCA utrata sprawności ok. 30% praca ogniwa w zakresie ok nm utrata sprawności tylko ok. 10% praca ogniwa w zakresie ok nm ULTRA-LEKKOŚĆ do 4 mm 0,5-1,8 mm

15 QDSC - korzyści Krzem QDSC WIĘKSZA ABSORPCJA SZKODLIWEGO PROMIENIOWANIA UV-ABC brak generowania efektu fotowoltaicznego w zakresie UV pochłanianie UV do 100% MNIEJSZA WRAŻLIWOŚĆ NA NAGRZEWANIE SIĘ temperatura do 50ºC mniejsza o ok. 20% temperatura ogniwa QDSC MNIEJSZA WRAŻLIWOŚĆ NA ZANIECZYSZCZENIA URBANISTYCZNE wysoka podatność na uszkodzenie i spadek mocy mała podatność na uszkodzenie i spadek mocy

16 KORZYŚCI SPOŁECZNE BIPV JAKO ELEMENT ARCHITEKTURY SZEROKIE MOŻLIWOŚCI ZASTOSOWANIA (ŚWIETLIKI, FASADY, OKNA) REDUKCJA EMISJI GAZÓW CIEPLARNIANYCH ALTERNATYWA DLA MATERIAŁÓW BUDOWLANYCH SZYBKI OKRES ZWROTU ENERGII ZUŻYTEJ NA PRODUKCJĘ QDSC BUDOWNICTWO PASYWNE RELATYWNIE NISKIE KOSZTY I ENERGOCHŁONNOŚĆ PRODUKCJI POZYSKANIE CZYSTEJ ENERGII UŻYTECZNOŚĆ BRAK NEGATYWNEGO ODDZIAŁYWANIA NA ŚRODOWISKO (POTENCJALNIE DUŻA OSZCZĘDNOŚĆ CO2)

17 DZIĘKUJĘ ZA UWAGĘ ML SYSTEM S. A. ZACZERNIE 190G ZACZERNIE tel ML SYSTEM S. A.
