1 Nagłośnienie / Sound: Soundcraft Si Compact 16 (digital) (FOH). 16 XLR inputs, 4 TRS 1/4 inputs, AES/EBU (XLR) in/out, 14 out buses (XLR) + LCR. Full processing (hpf, gate, compressor, eq, 4 Lexicon effects) Yamaha MG24/14FX. 16 mono (with +48V phantom) / 4stereo inputs, 4 aux bus (pre/post), 2 aux bus(post/eff), 2 stereo groups, 2 digital effects Behringer XENYX 1622FX. 4 XLR inputs, 4 TS mono/stereo inputs, 2 groups, 2 aux buses (1 pre fader), mic channels inserts, 1 digital effect dbx Drive Rack PA (2 way configuration) : 2 subbass (600W) RMS + 2 full range NOVA VS12 (300W RMS) 4 active monitor speakers (10 ) American Audio XSP-10A 2 x NOVA VS12 full range (250W RMS) + amplifier EQ 2 x 31 bands (Behringer) Compressor/Limiter/Gate 4 channels (Behringer) 2 x Sennheiser ew145 G2 wireless handheld microphones 3 x AUDIX OM2 dynamic microphones 1 x Beyerdynamic TG-X 47 dynamic microphone 2 x AUDIX ADX 51 condenser microphones 1 double active di-box (Schulz) multicore (24/8) 30m double CD player (single, auto cue, pitch change) 4 x statyw mikrofonowy wysoki łamany / 4 x foldable high mic stand 2 x statyw mikrofonowy stołowy / 2 x table mic stand 6 x statyw głośnikowy / 6 x speaker stand 1/9

2 Oświetlenie / Lighting: SGM Studio 24 console (48 channels / 24 submasters) 48 channel dimmer 2,5kW/ch. 30 PAR 64 (CP 62) 1kW (with frames) 16 PC 1kW (with barndoors and frames) 16 Fresnel 1kW (with barndoors and frames) 10 floodlight (symmetric) 1kW (with barndoors and frames) 4 floodlight (asymmetric) 1kW (with barndoors and frames) 16 Profiles Source Four jr Zoom (25º-50º) 575W (with frames and gobo holders size M) 10 x PAR 36 pinspot 24 x świetlówka 36W cool daylight bez możliwości regulacji jasności / 24 x fluorescent tube 36W cool daylight non dim 6 x statyw oświetleniowy z poprzeczką / 6 x lighting stand with T - bar 2/9

3 Inne / Others: podłoga baletowa czarna / biała 2x10 m (12 szt.) dance floor black / white 2x10 m (12 pcs.) czarne kutryny na ściany boczne / black curtains for side walls czarny i biały horyzont / black and white backdrop czarne kulisy / zastawki (8 + 1 mniejsza) / black legs (8 + 1 smaller) ekran wideo rozwijany 3x4m / video screen rolling 3x4m projektory wideo / video beamers ANSI Lumen odtwarzacze dvd / dvd players widownia modułowa (Wamat) dla osób / modular tribune for pers. przyłącza elektryczne trójfazowe 400V, 63A/16A, 50Hz z przodu i z tyłu sali / power outlets 63A/16A 3 phase 400V, 50Hz in front and rear part of the studio Wymiary sali / Space dimensions: 30m / 16m / 3,95(max under vent duct) m Kontakt w kwestiach technicznych / Technical issues contact: Łukasz Kędzierski (+ 48) l.kedzierski@artstationsfoundation5050.com 3/9

4 Rysunki i plany / Drawings and plans fig. 1 fig. 2 4/9

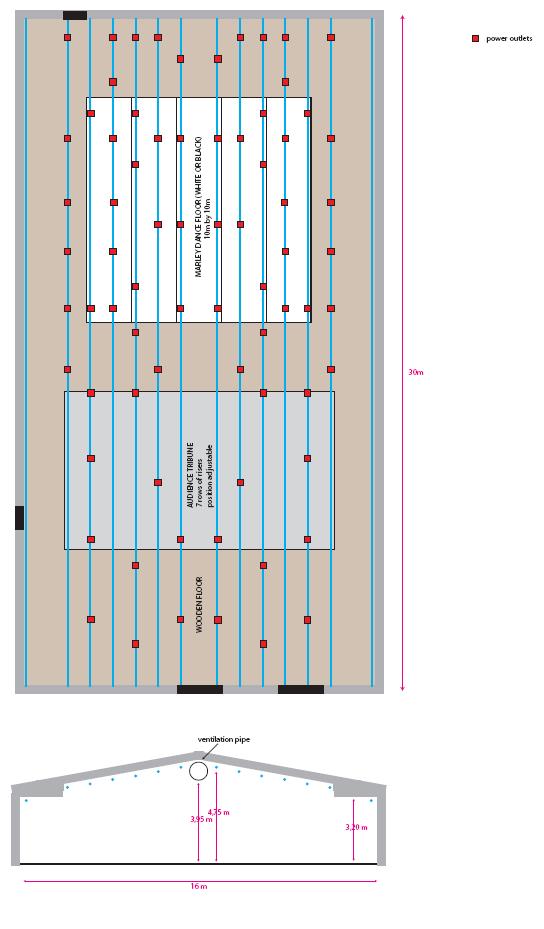

5 Na sali znajduje się 12 nieruchomych sztankietów do montażu oświetlenia (fig.1). Nie ma możliwości przebiegający umieszczenia kanał wentylacyjny oświetlenia (fig.2). w osi Wszystkie sali ze względu okna posiadają na rolety nieprzepuszczające światła dziennego. *** In space there are 12 fixed pipes for lighting (fig.1). There is no option of mounting lighting fixtures in the axis of the stage, because of ventilation duct passing through whole studio (fig.2). All windows are equipped with daylight blocking blinds. 5/9

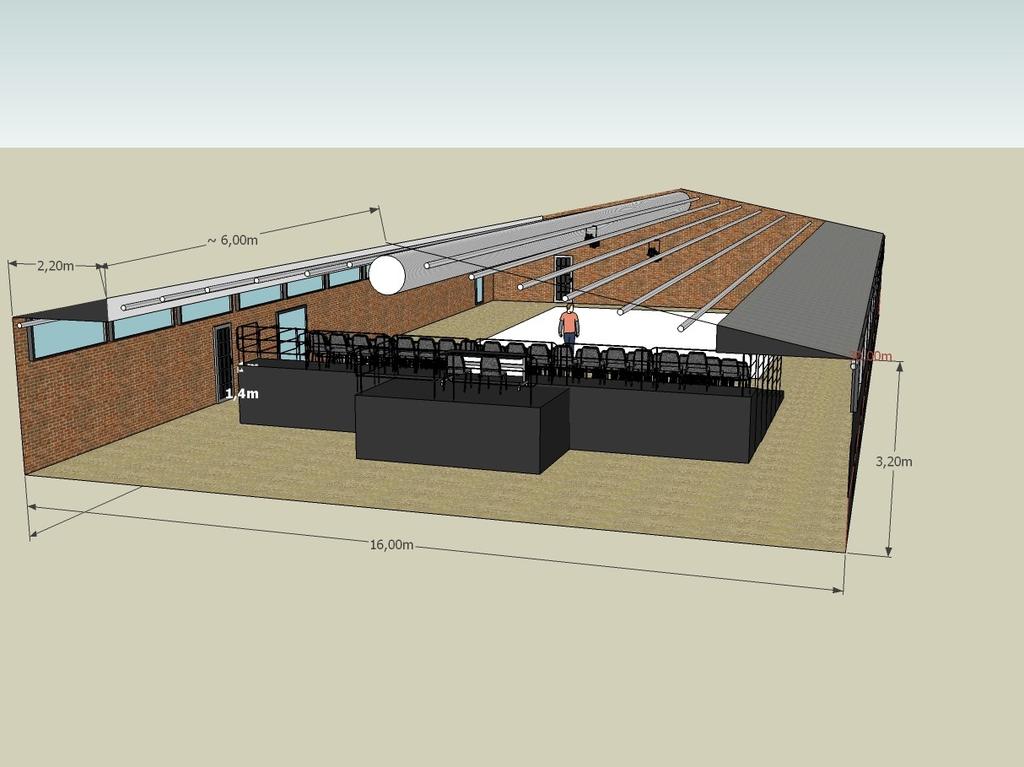

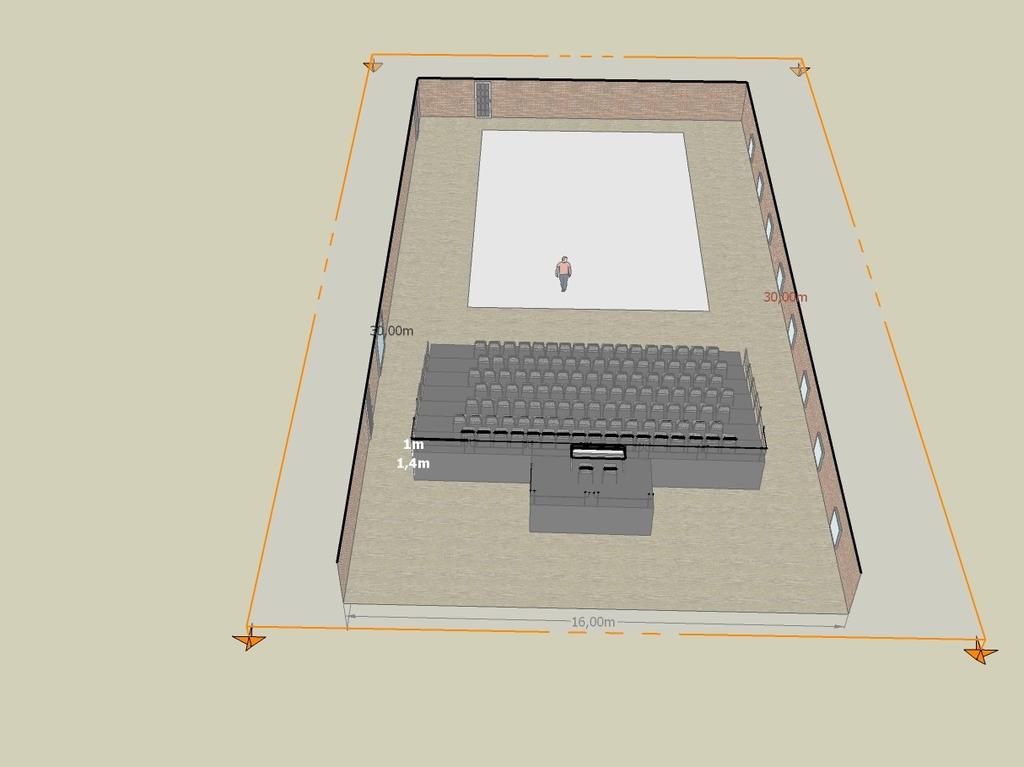

6 Przykładowa konfiguracja sali z pokazanymi gniazdami obwodów regulowanych. *** Example studio setup with shown dimmer outlets. 6/9

7 7/9

8 8/9

9 9/9
