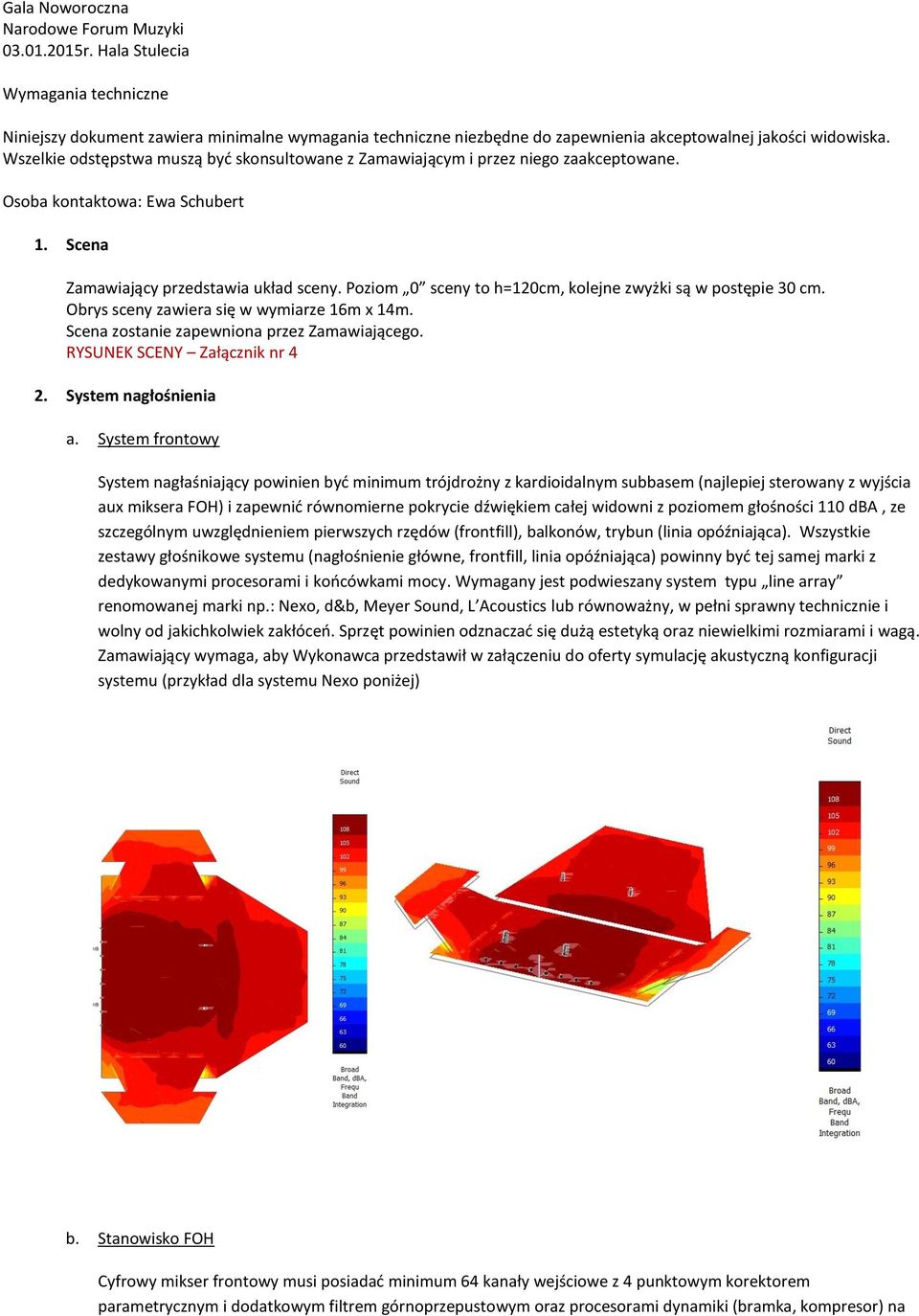

1 Gala Noworoczna Narodowe Forum Muzyki r. Hala Stulecia Wymagania techniczne Niniejszy dokument zawiera minimalne wymagania techniczne niezbędne do zapewnienia akceptowalnej jakości widowiska. Wszelkie odstępstwa muszą być skonsultowane z Zamawiającym i przez niego zaakceptowane. Osoba kontaktowa: Ewa Schubert 1. Scena Zamawiający przedstawia układ sceny. Poziom 0 sceny to h=120cm, kolejne zwyżki są w postępie 30 cm. Obrys sceny zawiera się w wymiarze 16m x 14m. Scena zostanie zapewniona przez Zamawiającego. RYSUNEK SCENY Załącznik nr 4 2. System nagłośnienia a. System frontowy System nagłaśniający powinien być minimum trójdrożny z kardioidalnym subbasem (najlepiej sterowany z wyjścia aux miksera FOH) i zapewnić równomierne pokrycie dźwiękiem całej widowni z poziomem głośności 110 dba, ze szczególnym uwzględnieniem pierwszych rzędów (frontfill), balkonów, trybun (linia opóźniająca). Wszystkie zestawy głośnikowe systemu (nagłośnienie główne, frontfill, linia opóźniająca) powinny być tej samej marki z dedykowanymi procesorami i końcówkami mocy. Wymagany jest podwieszany system typu line array renomowanej marki np.: Nexo, d&b, Meyer Sound, L Acoustics lub równoważny, w pełni sprawny technicznie i wolny od jakichkolwiek zakłóceń. Sprzęt powinien odznaczać się dużą estetyką oraz niewielkimi rozmiarami i wagą. Zamawiający wymaga, aby Wykonawca przedstawił w załączeniu do oferty symulację akustyczną konfiguracji systemu (przykład dla systemu Nexo poniżej) b. Stanowisko FOH Cyfrowy mikser frontowy musi posiadać minimum 64 kanały wejściowe z 4 punktowym korektorem parametrycznym i dodatkowym filtrem górnoprzepustowym oraz procesorami dynamiki (bramka, kompresor) na

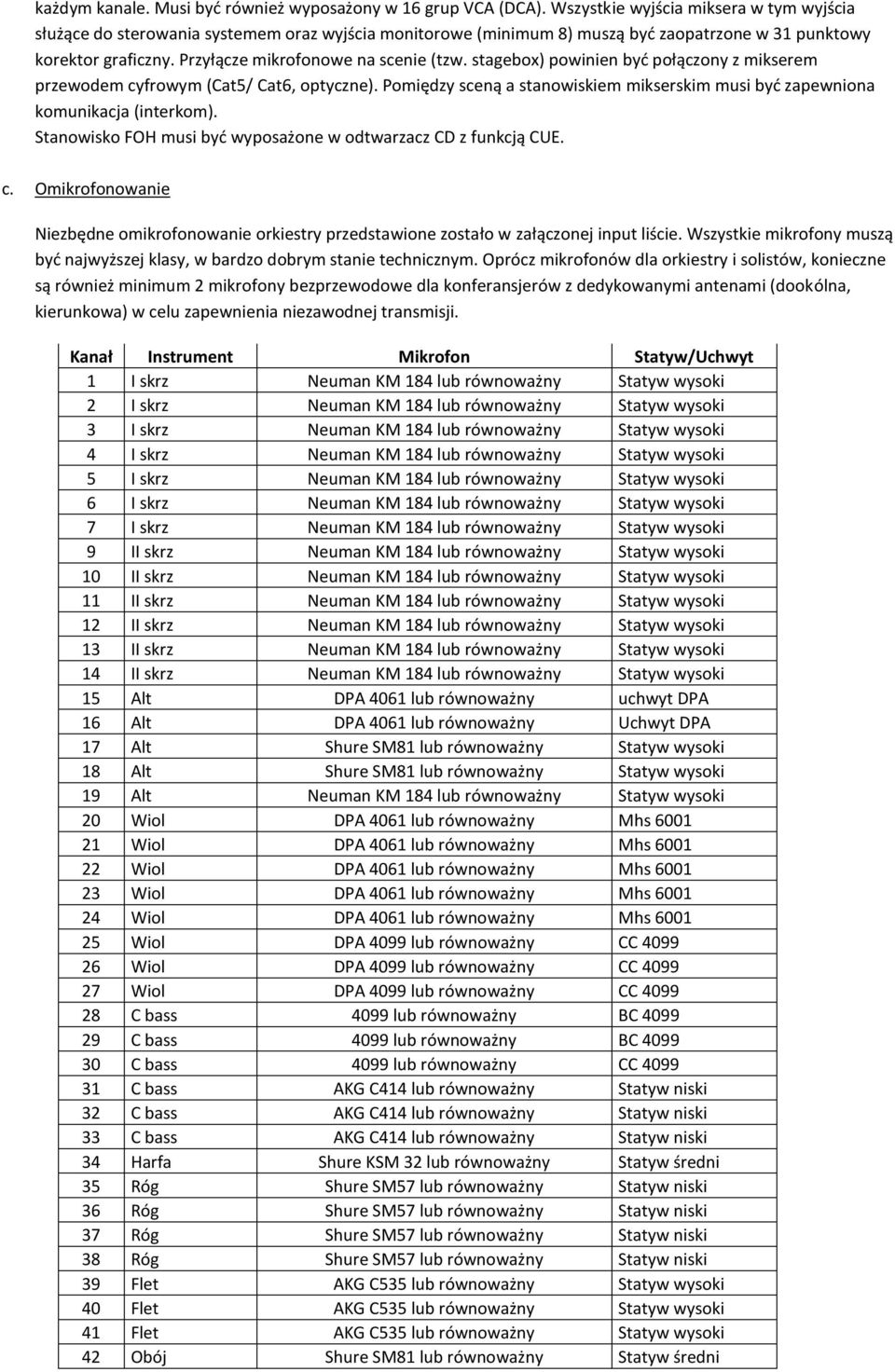

2 każdym kanale. Musi być również wyposażony w 16 grup VCA (DCA). Wszystkie wyjścia miksera w tym wyjścia służące do sterowania systemem oraz wyjścia monitorowe (minimum 8) muszą być zaopatrzone w 31 punktowy korektor graficzny. Przyłącze mikrofonowe na scenie (tzw. stagebox) powinien być połączony z mikserem przewodem cyfrowym (Cat5/ Cat6, optyczne). Pomiędzy sceną a stanowiskiem mikserskim musi być zapewniona komunikacja (interkom). Stanowisko FOH musi być wyposażone w odtwarzacz CD z funkcją CUE. c. Omikrofonowanie Niezbędne omikrofonowanie orkiestry przedstawione zostało w załączonej input liście. Wszystkie mikrofony muszą być najwyższej klasy, w bardzo dobrym stanie technicznym. Oprócz mikrofonów dla orkiestry i solistów, konieczne są również minimum 2 mikrofony bezprzewodowe dla konferansjerów z dedykowanymi antenami (dookólna, kierunkowa) w celu zapewnienia niezawodnej transmisji. Kanał Instrument Mikrofon Statyw/Uchwyt 1 I skrz Neuman KM 184 lub równoważny Statyw wysoki 2 I skrz Neuman KM 184 lub równoważny Statyw wysoki 3 I skrz Neuman KM 184 lub równoważny Statyw wysoki 4 I skrz Neuman KM 184 lub równoważny Statyw wysoki 5 I skrz Neuman KM 184 lub równoważny Statyw wysoki 6 I skrz Neuman KM 184 lub równoważny Statyw wysoki 7 I skrz Neuman KM 184 lub równoważny Statyw wysoki 9 II skrz Neuman KM 184 lub równoważny Statyw wysoki 10 II skrz Neuman KM 184 lub równoważny Statyw wysoki 11 II skrz Neuman KM 184 lub równoważny Statyw wysoki 12 II skrz Neuman KM 184 lub równoważny Statyw wysoki 13 II skrz Neuman KM 184 lub równoważny Statyw wysoki 14 II skrz Neuman KM 184 lub równoważny Statyw wysoki 15 Alt DPA 4061 lub równoważny uchwyt DPA 16 Alt DPA 4061 lub równoważny Uchwyt DPA 17 Alt Shure SM81 lub równoważny Statyw wysoki 18 Alt Shure SM81 lub równoważny Statyw wysoki 19 Alt Neuman KM 184 lub równoważny Statyw wysoki 20 Wiol DPA 4061 lub równoważny Mhs Wiol DPA 4061 lub równoważny Mhs Wiol DPA 4061 lub równoważny Mhs Wiol DPA 4061 lub równoważny Mhs Wiol DPA 4061 lub równoważny Mhs Wiol DPA 4099 lub równoważny CC Wiol DPA 4099 lub równoważny CC Wiol DPA 4099 lub równoważny CC C bass 4099 lub równoważny BC C bass 4099 lub równoważny BC C bass 4099 lub równoważny CC C bass AKG C414 lub równoważny Statyw niski 32 C bass AKG C414 lub równoważny Statyw niski 33 C bass AKG C414 lub równoważny Statyw niski 34 Harfa Shure KSM 32 lub równoważny Statyw średni 35 Róg Shure SM57 lub równoważny Statyw niski 36 Róg Shure SM57 lub równoważny Statyw niski 37 Róg Shure SM57 lub równoważny Statyw niski 38 Róg Shure SM57 lub równoważny Statyw niski 39 Flet AKG C535 lub równoważny Statyw wysoki 40 Flet AKG C535 lub równoważny Statyw wysoki 41 Flet AKG C535 lub równoważny Statyw wysoki 42 Obój Shure SM81 lub równoważny Statyw średni

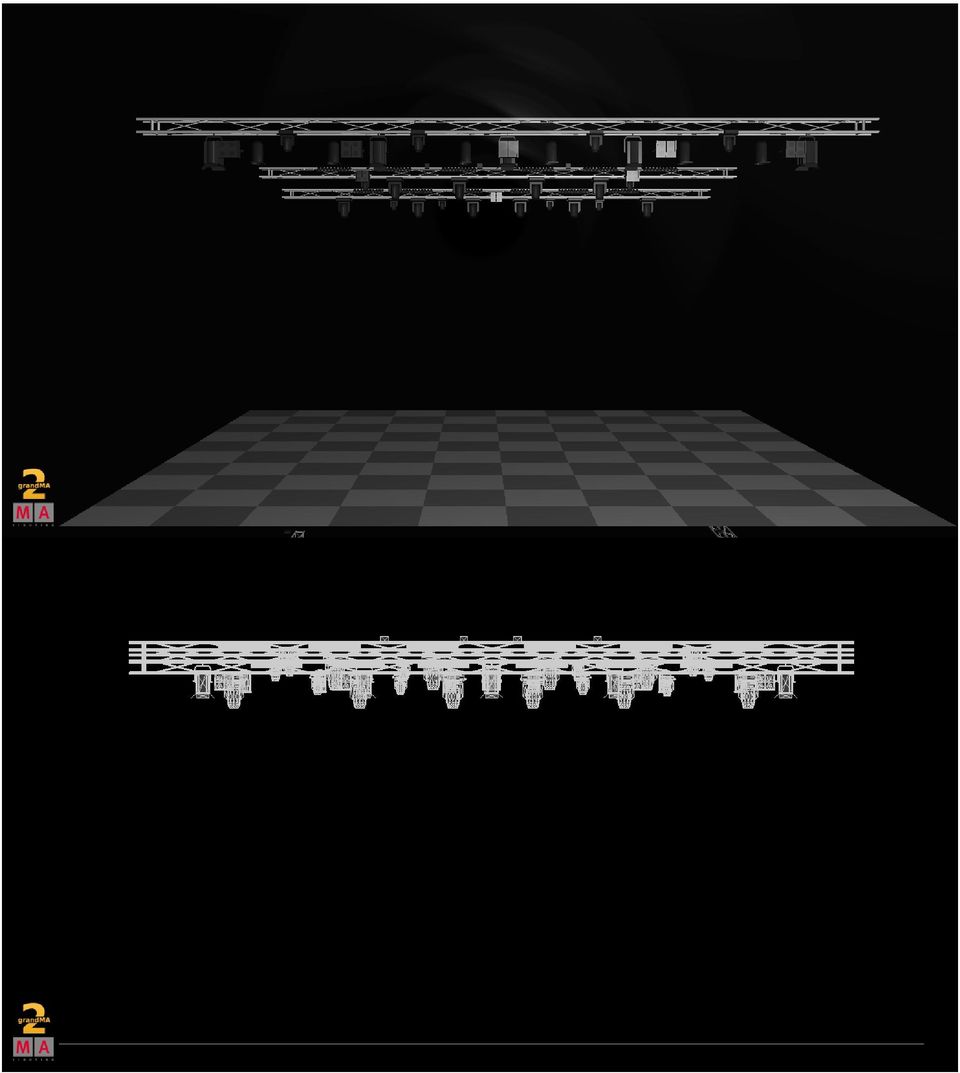

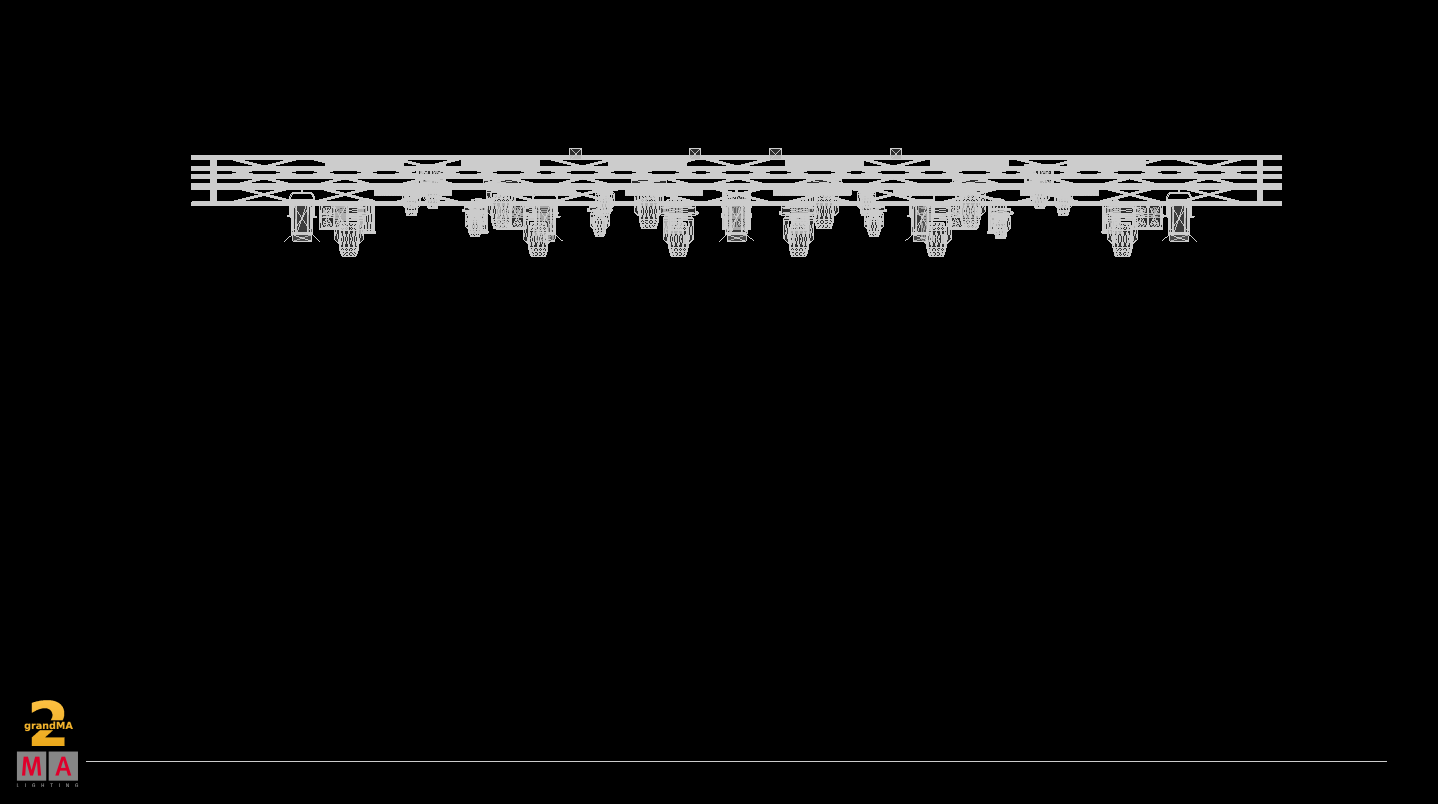

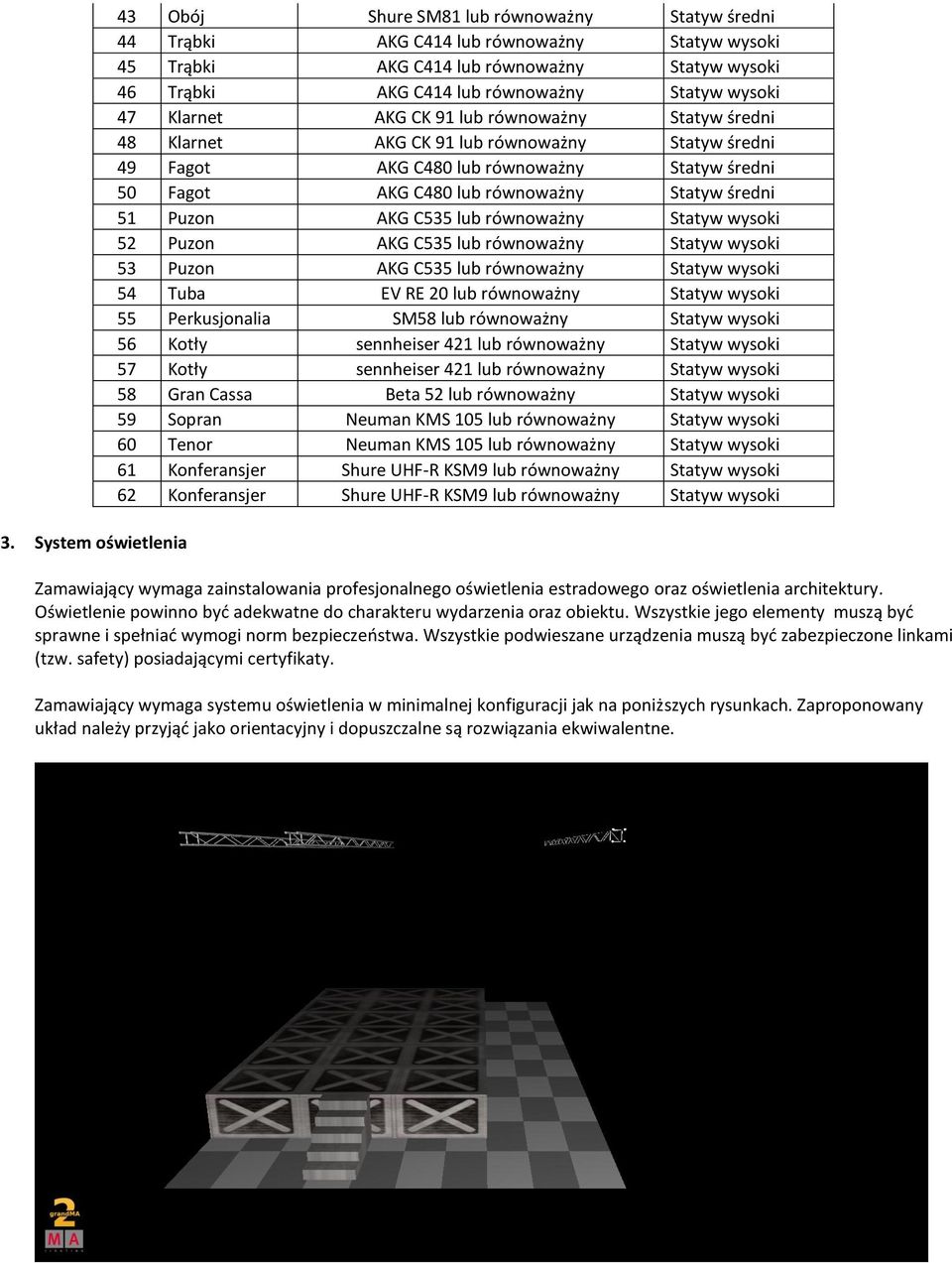

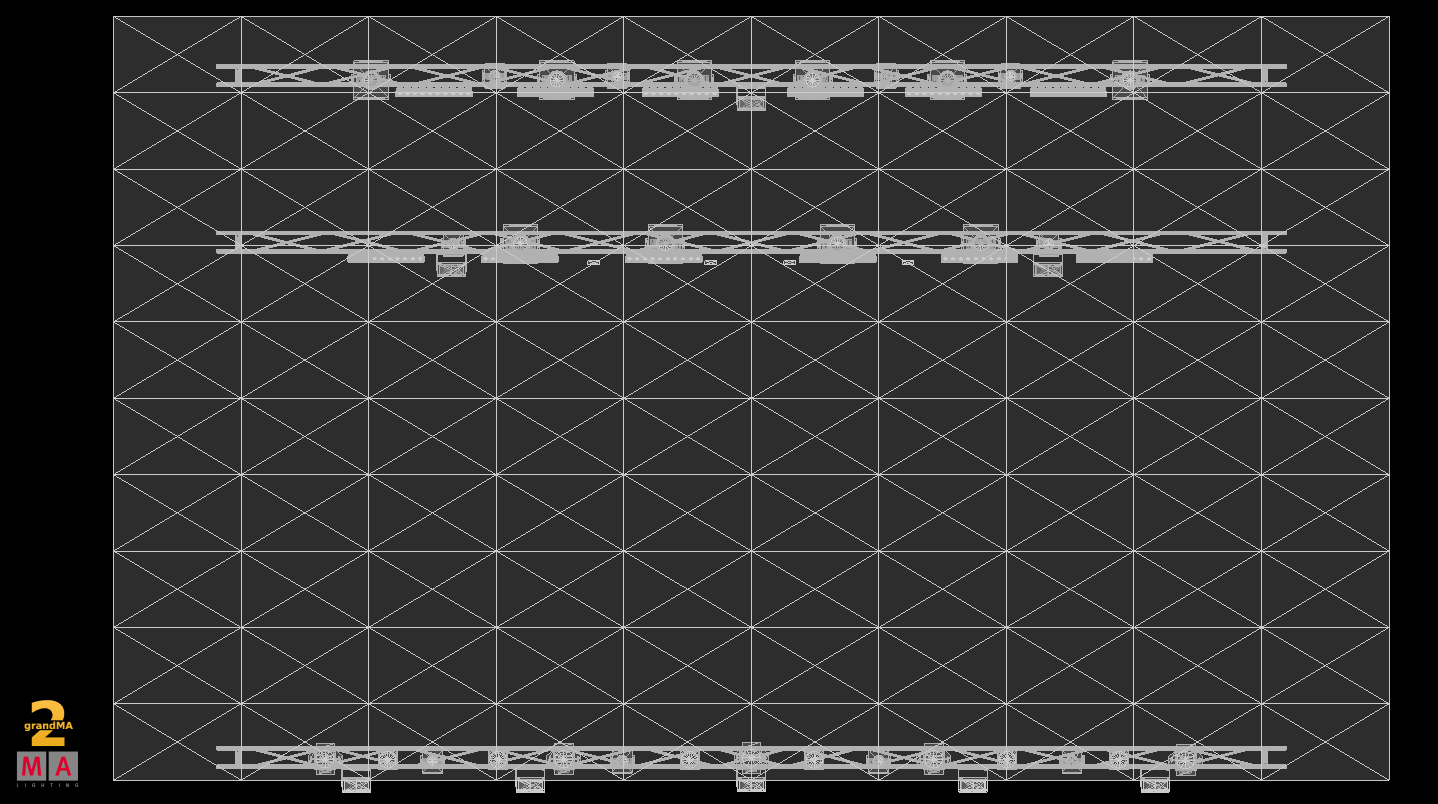

3 3. System oświetlenia 43 Obój Shure SM81 lub równoważny Statyw średni 44 Trąbki AKG C414 lub równoważny Statyw wysoki 45 Trąbki AKG C414 lub równoważny Statyw wysoki 46 Trąbki AKG C414 lub równoważny Statyw wysoki 47 Klarnet AKG CK 91 lub równoważny Statyw średni 48 Klarnet AKG CK 91 lub równoważny Statyw średni 49 Fagot AKG C480 lub równoważny Statyw średni 50 Fagot AKG C480 lub równoważny Statyw średni 51 Puzon AKG C535 lub równoważny Statyw wysoki 52 Puzon AKG C535 lub równoważny Statyw wysoki 53 Puzon AKG C535 lub równoważny Statyw wysoki 54 Tuba EV RE 20 lub równoważny Statyw wysoki 55 Perkusjonalia SM58 lub równoważny Statyw wysoki 56 Kotły sennheiser 421 lub równoważny Statyw wysoki 57 Kotły sennheiser 421 lub równoważny Statyw wysoki 58 Gran Cassa Beta 52 lub równoważny Statyw wysoki 59 Sopran Neuman KMS 105 lub równoważny Statyw wysoki 60 Tenor Neuman KMS 105 lub równoważny Statyw wysoki 61 Konferansjer Shure UHF-R KSM9 lub równoważny Statyw wysoki 62 Konferansjer Shure UHF-R KSM9 lub równoważny Statyw wysoki Zamawiający wymaga zainstalowania profesjonalnego oświetlenia estradowego oraz oświetlenia architektury. Oświetlenie powinno być adekwatne do charakteru wydarzenia oraz obiektu. Wszystkie jego elementy muszą być sprawne i spełniać wymogi norm bezpieczeństwa. Wszystkie podwieszane urządzenia muszą być zabezpieczone linkami (tzw. safety) posiadającymi certyfikaty. Zamawiający wymaga systemu oświetlenia w minimalnej konfiguracji jak na poniższych rysunkach. Zaproponowany układ należy przyjąć jako orientacyjny i dopuszczalne są rozwiązania ekwiwalentne.

4

5 Minimalny zestaw urządzeń: a) Sterownik GrandMA 1 lub 2 Ultra Light 1 szt. b) Blinder 4dwe 8 szt. c) Fresnel 2 kw 12 szt. d) Profil min min 1kW 5 szt e) Spot Martin Mac szt. f) Wash Martin TW1 (żarowy) lub JB A7 (LED) 12 szt. g) Sunstrip 12 szt. 4. Adaptacja akustyczna, system podwieszeń + szatnia Adaptacja akustyczna hali stulecia obejmująca: Okotarowanie absydy C (za sceną) - szerokości 50m. Okotarowanie dwóch filarów bocznych absydy A szerokości 28 m Montaż materiałów rozpraszających nad sceną na powierzchni 14m x 16m na wysokości 10m. Wysłonięcie czarnym materiałem krzeseł na balkonach w absydach B i D. Użyty materiał w kolorze czarnym, spełniający normę EN C1, matowy, o zdolnościach wytłumiania pogłosu, rozpięty na wysokości wieńca hali stulecia - około 18m. Rysunek załącznik nr 5 Przygotowanie szatni na 1500 osób, dostarczenie wieszaków o długości 2m z numerkami. 5. Specyfikacja realizacji video Ekrany Dwa ekrany do tylnej projekcji o wymiarach podstawy co najmniej 7,5 m, na ramie z możliwością podwieszenia, do projekcji obrazu w proporcjach 16:9 Projektory 2 projektory o jasności min AnsiLM oraz realizacja z 4 kamer na te ekrany na potrzeby realizacji Koncertu Noworocznego. System realizacji projekcji wizji musi składać się z co najmniej 4 kamer, miksera wizyjnego z podglądami oraz komunikacji reżyser kamera. Mikser wizyjny musi mieć możliwość realizacji płynnych przejść (fade-in, fade-out).

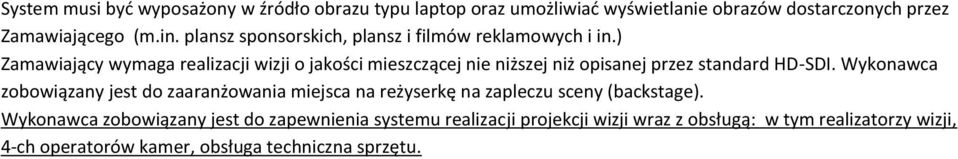

6 System musi być wyposażony w źródło obrazu typu laptop oraz umożliwiać wyświetlanie obrazów dostarczonych przez Zamawiającego (m.in. plansz sponsorskich, plansz i filmów reklamowych i in.) Zamawiający wymaga realizacji wizji o jakości mieszczącej nie niższej niż opisanej przez standard HD-SDI. Wykonawca zobowiązany jest do zaaranżowania miejsca na reżyserkę na zapleczu sceny (backstage). Wykonawca zobowiązany jest do zapewnienia systemu realizacji projekcji wizji wraz z obsługą: w tym realizatorzy wizji, 4-ch operatorów kamer, obsługa techniczna sprzętu.
