1 Departament Eksploatacji SPECYFIKACJE TECHNICZNE Numer kodowy PSE-ST.Przekładniki_Prądowe_110_220_400kV/2014 TYTUŁ: PRZEKŁADNIKI PRĄDOWE 400 kv, 220 kv, 110 kv ZATWIERDZAM DO STOSOWANIA -, 1,~ ~~ior. mentu EkspH.u1.11CJ\ cgor. Toma' ~ 1 - I\ ot; A1) V1Lu Konstancin~Jeziorna, listopad 2014 r.

2 . SPIS TREŚCI 1. WTh-tAGAN""IA OGOLNE I. I. Przedmiot specyfikacji technicznej Wymagania norm i dokumentów PSE S.A Wyn1agania środowiskowe Podstawowe parametry (charakterystyka) systemu elektroenergetyc=nego WYM.AGANIA I PARAM'ETRY PODSTAWOWE S 2. I. Parametry i wartości znamionowe przekładników Informacje ogólne Wymagania (parametry) wspólne dla przekładników 400, 220, 11 O kv Wymagania (parametry) przekładników o napięci znamionowym 400 kv Wymagania (parametry) przekładników o napięci znamionowym 220 kv Wymagania (parametru) przekładników o napięci znamionowym I IO kv Szczegółowe wymagania ko11stn1kcyj11e Wy111aga11ia lv zakresie prób Próby typu i próby specjalne Próby wyrobu i próby odbiorcze Wzorcowanie pr=ekladnikólv Glvarancja; naprmvy glvarancyjne Senvis Rysunki i dokiunenty I. Dostarczane rysunki i dokumenty Instrukcja montażu, konserwacji i obsługi (DTR) WYMAGANIA I PARAMETRY DODA TK OWE Wy111agania konstrukcyjne Systen1jakości Transport Diagnostyka, koszty eksploatacji INFORMACJE DOSTARCZANE PRZEZ WYKONA WCĘ !11/ormacje ogólne, sposób wypełniania tablic Wzory tablic danych gwarantowanych wymagati wspólnych Wzory tablic wymagati szczególowych dla poszczególnych typów przekladników na napięcie znan1ionowe 400 kv Wzory tablic wymaga11 szczególowych dla poszczególnych typów przekładników na napięcie z11an1ionowe 220 kv Wzory tablic wymaga11 szczególowych dla poszczególnych typów przekladników na napięcie znan1ionowe 1 JO kv / 37

3 1. WYMAGANIA OGÓLNE I.I. Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania jakie winny spełniać przekładniki prądowe przeznaczone do pracy w stacjach elektroenergetycznych krajowego systemu elektroenergetycznego (KSE) o znamionowym napięciu 400 kv, 220 kv i 110 kv. Stosuje się standardowe przekładniki prądowe jednofazowe, wolnostojące, w wykonaniu napowietrznym, izolowane olejem mineralnym z izolatorami porcelanowymi lub kompozytowymi bądź izolowane gazem SF6, z izolatorami kompozytowymi. Są to przekładniki wielozakresowe o rozszerzonym zakresie prądowym. Muszą być one zaprojektowane i wykonane w sposób umożliwiający ich bezawaryjną pracę przez okres co najmniej 40 lat Wymagania norm i dokumentów PSE S.A I. Przekładniki prądowe muszą być zaprojektowane, wykonane, zbadane i zainstalowane zgodnie z normami i dokumentami wymienionymi w tabl. 1. Należy stosować normy i dokumenty w wersji aktualnej w czasie składania oferty i realizacji zamówienia. 2. W przypadku, gdy wymagania niniejszej specyfikacji są bardziej rygorystyczne od wymagań zawartych w normach i dokumentach, to wówczas należy stosować się do wymagań niniejszej specyfikacji. 3. Wykonawca (producent) powinien potwierdzić w przypadku postepowań przetargowych na dostawy, że udział podzespołów przekładników pochodzących z państw członkowskich Unii Europejskiej lub państw, z którymi Unia Europejska zawarła umowy o równym traktowaniu przedsiębiorców nie jest niższy niż 50%. Tabl. 1. Wykaz podstawowych norm i dokumentów PSE S.A. NORMY IEC International Electrotechnical Vocabulary. Chapter 321: Instrument transformers IEC Instrument transformers - Part I: General requirements IECffR Instrument transformers - The use of instrument transformers for power quality measurement IEC Instrument transformers - Part 2: Additional requirements for current transformers IEC Fluids for electrotechnical applications - Unused minerał insulating oils for transformers and switchgear IEC Specification of technical grade sulfur hexafluoride (SF6) for use in electrical equipment IEC High-voltage test techniques - Partial discharge measurements IEC Hollow pressurized and unpressurized ceram1c and glass insulators for use in electrical equipment with rated voltages IECffS greater than 1 OOO V Characteristics of hollow pressurized and unpressurised cerai:ńic I I 3 /

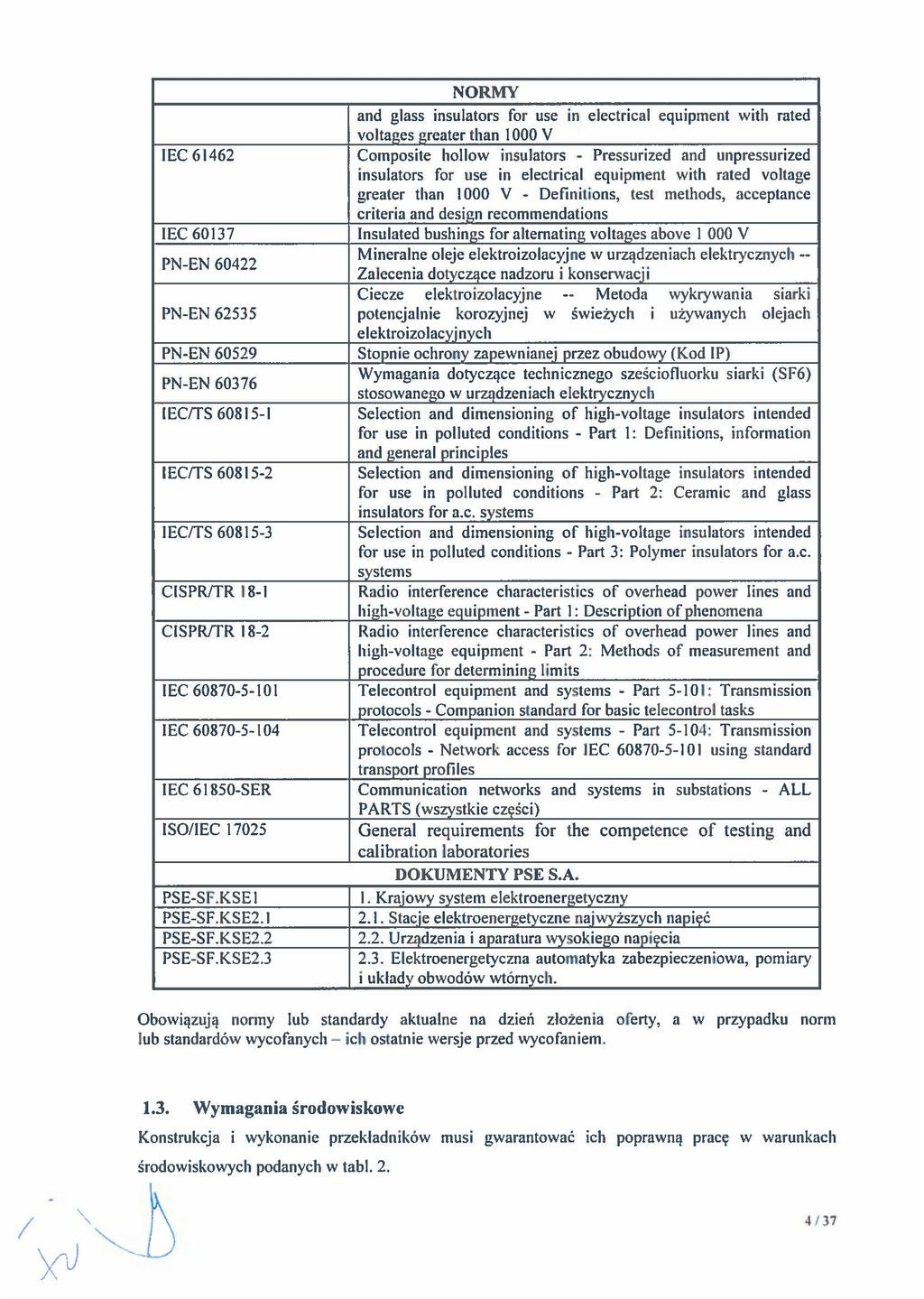

4 NORMY and glass insulators for use in electrical equipment with rated voltages greater than 1 OOO V IEC Composite hollow insulators - Pressurized and unpressurized insulators for use in electrical equipment with rated voltage greater than I OOO V - Definitions, test methods, acceptance criteria and design recommendations IEC Insulated bushings for alternating voltages above 1 OOO V Mineralne oleje elektroizolacyjne w urządzeniach elektrycznych -- PN-EN Zalecenia dotvczace nadzoru i konserwacji Ciecze elektroizolacyjne -- Metoda wykrywania siarki PN-EN potencjalnie korozyjnej w świeżych I używanych olejach elektroizolacyjnych PN-EN Stopnie ochrony zapewnianej przez obudowy (Kod IP) PN-EN Wymagania dotyczące technicznego sześciofluorku siarki (SF6) stosowanego w urządzeniach elektrycznych I ECffS Selection and dimensioning of hjgh-voltage insulators intended for use in połluted conditions - Part 1: Definitions, information and general principles IECffS Selection and dimensioning of high-voltage insulators intended for use in polluted conditions - Part 2: Ceramic and glass insulators for a.c. systems IECffS Selection and dimensioning of high-voltage insulators intended for use in polluted conditions - Part 3: Polymer insulators for a.c. systems CISPRffR 18-1 Radio interference characteristics of overhead power lines and hijd1-voltage equipment - Part 1: Description of phenomena CISPRffR 18-2 Radio interference characteristics of overhead power lines and high-voltage equipment - Part 2: Methods of measurement and procedure for determining Umits IEC Telecontrol equipment and systems - Part 5-1 O I: Transmission protocols - Companion standard for basie telecontrol tasks IEC I 04 Telecontrol equipment and systems - Part 5-104: Transmission protocols - Network access for lec O I using standard transport profiles IEC SER Communication networks and systems in substations - ALL PARTS (wszystkie części) ISO/IEC General requirements for the competence of testing and calibration laboratories DOKUMENTY PSE S.A. PSE-SF.KSEl I. Krąjowy system elektroenergetyczny PSE-SF.KSE2. I 2.1. Stacje elektroenergetyczne najwyższych napięć PSE-SF.KSE Urzadzenia i aparatura wysokiego napięcia PSE-SF.KSE Elektroenergetyczna autom,atyka zabezpieczeniowa, pomiary i układy obwodów wtórnych. Obowiązują normy lub standardy aktualne na dzień złożenia oferty, a w przypadku norm ]ub standardów wycofanych - ich ostatnie wersje przed wycofaniem Wymagania środowiskowe Konstrukcja i wykonanie przekładników musi gwarantować ich poprawną pracę w warunkach środowiskowych podanych w tabl

5 Tabl. 2. Wymagania środowiskowe. Lp. Wyszczególnienie Wymagania 1. Maksymalna temperatura otoczenia +40 C 2. Minimalna temperatura otoczenia -30 C 3. Srednia dobowa temperatura otoczenia mierzona w ciągu 24 godzin nie przekracza +35 C 4. Wysokość nad poziomem morza nie przekracza 1000 m 5. Srednia wilgotność względna powietrza mierzona w ciągu 24 godzin nie przekracza 95% 6. Ciśnienie atmosferyczne I 020 hpa 7. Grubość warstwy Jodu JO mm 8. Parcie wiatru odpowiadające 34 mis 700 Pa 9. Poziom izokerauniczny 27 dni/rok IO. Poziom zabrudzenia zgodnie z IEC/TS III silny 11. Zanieczvszczenie powietrza dwutlenkiem siarki 32 ug/m Poziom nasłonecznienia 1200 W/m Aktywność seismiczna strefa I 1.4. Podstawowe parametry (charakterystyka) systemu elektroenergetycznego Konstrukcja i wykonanie przekładników musi gwarantować ich poprawną pracę przy parametrach systemu elektroenergetycznego podanych w tabl. 3. Tabl. 3. Podstawowe parametry (charakterystyka) systemu elektroenergetycznego. Lp. Wyszczególnienie 110 kv 1. Napięcie znamionowe sieci Un I IO kv 2. Najwyższe napięcie robocze sieci Ur 123 kv 3. Uziemienie punktu neutralnego bezpośrednie 4. Współczvnnik zwarcia doziemnego < 1,4 5. Częstotliwość znamionowa 50 Hz 6. Czestotliwość maksvmalna 52 Hz 7. Czestotliwość minimalna 47 Hz Wymaganie przy napięciu znamionowym sieci Un: 220kV 400kV 220 kv 400kV 245 kv 420kV bezpośrednie bezpośrednie < 1,3 < 1,3 50 Hz 50 Hz 52 Hz 52 Hz 47 Hz 47 Hz 2. WYMAGANIA I PARAMETRY PODSTAWOWE 2.1. Parametry i wartości znamionowe przekladników Informacje ogólne Przekładniki muszą być tak skonstruowane wykonane, aby spełniać wymagania podane w pkt Stosuje się przełączalne przekładniki o dwóch zakresach znamionowego prądu pierwotnego (Ipr) i o rozszerzonym zakresie prądowym. Stosunek dwóch kolejnych wartości znamionowego prądu pierwotnego (Ipr) poczynając od wartości większej wynosi 2. Jako izolację zewnętrzną stosuje się izolację porcelanową lub kompozytową z osłoną i kloszami z gumy silikonowej typu HTV. Jako izolację wewnętrzną - olej mineralny lub gaz SF6.

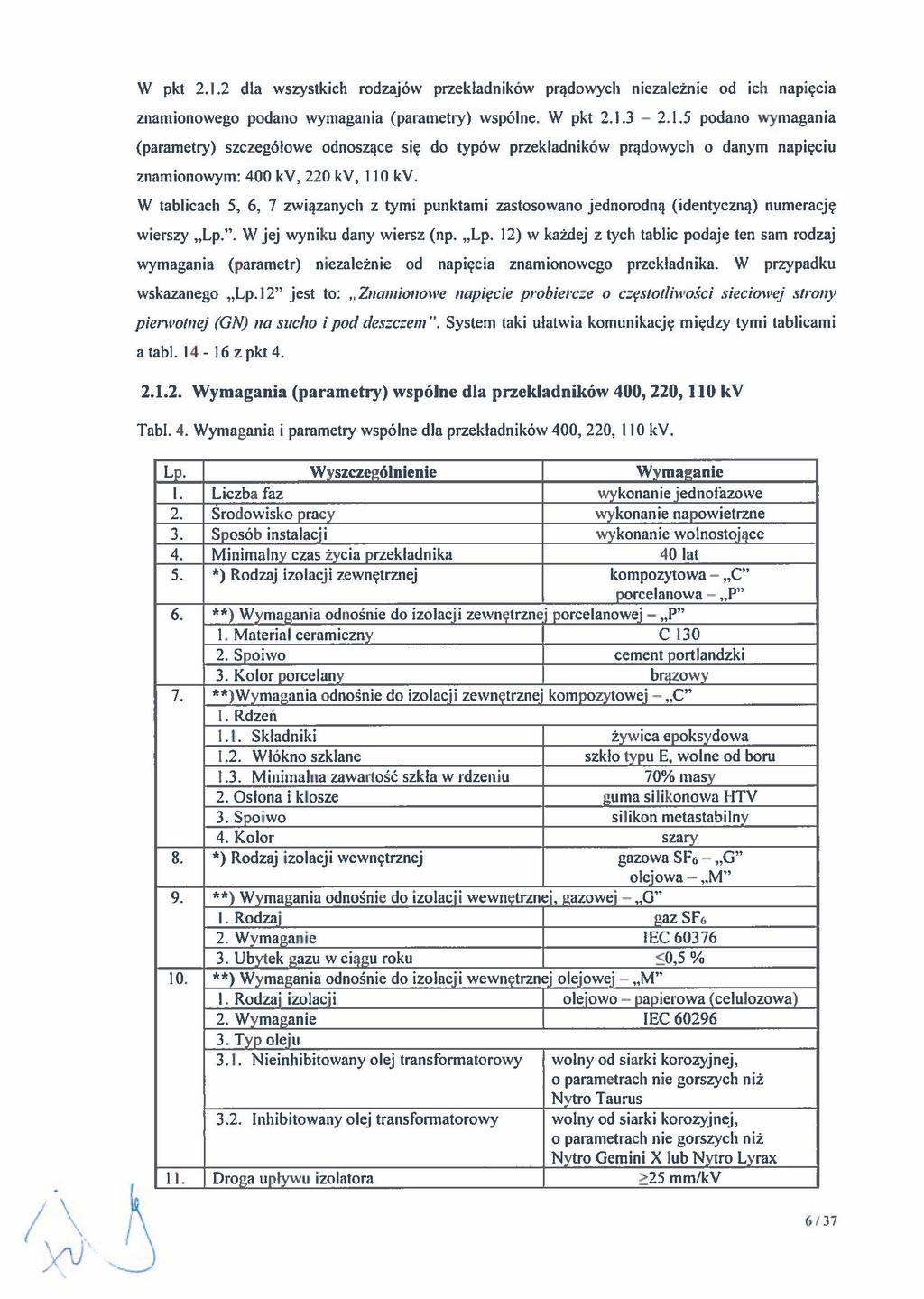

6 W pkt dla wszystkich rodzajów przekładników prądowych niezależnie od ich nap ięcia znamionowego podano wymagania (parametry) wspólne. W pkt podano wymagania (parametry) szczegółowe odnoszące się do typów przekładników prądowych o danym napięciu znamionowym: 400 kv, 220 kv, 110 kv. W tablicach 5, 6, 7 związanych z tymi punktami zastosowano jednorodną (identyczną) numerację wierszy Lp.". W jej wyniku dany wiersz (np. Lp. 12) w każdej z tych tablic podaje ten sam rodzaj wymagania (parametr) n iezależnie od napięcia znamionowego przekładnika. W przypadku wskazanego Lp. 12" jest to: Znamionowe napięcie probierc=e o c=ęsloiliwości sieciowej strony pien 1 otnej (GN) na sucho i pod deszczem". System taki ułatwia komunikację między tymi tablicami a tabl z pkt Wymagania (parametry) wspólne dla pn:ekladników 400, 220, 110 kv Tabl. 4. Wymagania i parametry wspólne dla przekładników 400, 220, 11 O kv. Lp. Wyszczeeólnienie Wyma2anie I. Liczba faz wykonanie jednofazowe 2. Srodowisko pracy wvkonan ie napowietrzne 3. Sposób instalaci i wykonanie wolnostoi!jce 4. Minimalny czas życia p rzekładnika 40 lat 5. *)Rodzaj izolacj i zewnętrznej kompozytowa - C" porcelanowa - P" 6. **) Wyma J?.ania od nośnie do izolacji zewnętrzn e porcelanowej - P" 1. Materia! ceramiczny c Spoiwo cement portlandzki 3. Kolor porcelany brazowv 7. **)WymaJ?,ania odnośnie do izolacji zewn ę trzne j kompozytowej - C" I. Rdzeń U. Składniki żyw ica epoksydowa 1.2. Włókno szklane szkło typu E, wolne od boru 1.3. Minimalna zawartość szkła w rdzeniu 70% masy 2. Osłona i klosze J?.Uma silikonowa HTV 3. Spoiwo silikon metastabilny 4. Kolor szary 8. *)Rodzaj izolacji wewnętrznej gazowa SF6 - G" olejowa - M" 9. **) Wymagania odnośnie do izolacii wewnętrzne j, J?.azowej - G" I. Rodzai gaz SF6 2. Wymaganie IEC Ubvtek gazu w ciai!u roku :so,5 % 10. **) WvmaJJ;ania odnośnie do izolacji wewnętrzne j olejowej - M" I. Rodzai izolacji olejowo - papierowa (celulozowa) 2. Wymaganie IEC Typ oleiu Nieinhibitowany olej transformatorowy wolny od siarki korozyjnej, o parametrach nie gorszych niż Nvtro Taurus 3.2. Inhibitowany olej transformatorowy wolny od siarki korozyjnej, o parametrach nie gorszych niż Nvtro Gemini X lub Nytro Lvrax 11. DroJJ;a u pływu izolatora ~25 mm/kv 61 37

7 *) W przypadku kiedy w SIWZ nie narzucono rodzaju izolacji wewnętrznej lub zewnętrznej decyduje o nich Wykonawca. ** Stosownie do zastosowane o rodza"u izolac"i.

8 c Wymagania (parametry) przekładników o napięciu znamionowym 400 kv Tabl. 5. Podstawowe parametry przekładników prądowych na napięcie 400 kv. *) Typ przekładnika prądoweeo 400 kv Lp. Wyszczególnienie 400 kv 400kV 400kV 400 kv 400kV / / / / / 1/1/1 /1/1 A 1/ 1/111/ 1 A 1/ 1/ 1/1/1 A 1/1/1/1/ 1 A 1/ 1/ 1/ 1/1 A 1. Prąd znamionowy strony pierwotnej - lpr [A] Znamionowy długotrwały prąd cieplny, strony pierwotnej - Ic1h [A] Znamionowy prąd pierwotny rozszerzonego zakresu w stosu do prądu znamionowego strony 150% 120% pierwotnej 4. Znamionowy krótkotrwały prąd cieplny strony pierwotnej Iii. (wartość skuteczna) 50 ka 5. Znamionowy prąd dynamiczny strony pierwotnej Id, n 125 kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych - Isr r A 1 IA 7. Parametry uzwojeń pomiarowych: prąd znamionowy, moc, klasa dokładności, prąd rozszerzonego zakresu, współczynnik bezpieczeństwa..,,... y... ądu I I ASVA ; I. uzwojenie nr I, ' IA 5VA klasa 0,2 ext. 150% FS55 klasa 0,2 ext. 120% FS55 I ASVA 2. uzwojenie nr 2. IA lova klasa 0,2 ext. 150% FS55 klasa 0,2 ext. 120% FS Parametrv uzwojeń do zabezoieczeń : prąd znamionowy, moc, graniczny współczvnnik dokładności 3. uzwojenie nr 3, IA 45 VA 5P20 4. uzwojenie nr 4, IA 45VA 5P20 5. uzwojenie nr 5. IA 45VA 5P20 I,,-- 8 /37

9 - 9 *) Typ przekladnika prądoweeo 400 kv 400kV 400 kv 400kV 400 kv 400kV Lp. Wyszczególnienie / / / / / I /I/1/1/I A 1/1/1/1/1 A 1/1/1/1/1 A 1/1/1/1/1 A 1/1/1/1/1 A 9. Przekładnia znamionowa / / / / / 1/1/1/1/1 A 1/1/111/1 A 1/1/1/1/J A 1/1/1/1/1 A 1/1/1/1/1 A 10. Napięcie znamionowe sieci Un 400 kv 11. Najwyższe napięcie robocze Urn 420 kv 12. Znamionowe napięcie probiercze o częstotliwości sieciowej strony pierwotnej (GN) 630kV na sucho i pod deszczem 13. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar pełny 1425 kvm 14. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar ucięty 1640 kvm 15. Znamionowe napięcie probiercze udarowe, łączeniowe strony pierwotnej 1050 kvm 16. **) Dopuszczalny poziom wyladowań niezupelnych przy napięciu Urn i zastosowaniu ~5 pc izolacji olejowej 17. **) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Urn i zastosowaniu ~ I pc izolacji gazowej (SF6) 18. Zakłócenia radioelektryczne (RIV) w zakresie O, MHZ przy napięciu I. I *Um I '13 ~500 µv oomierzone wg normy CISPRffR Znamionowe napięcie probiercze izolacji międzyzwojowej 4,5 kvm 20. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji uzwojeń 3,0 kv wtórnych (do ziemi i między uzwojeniami) 21. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji miedzy 3,0kV sekc.iami uzwojeń pierwotnych i wtórnych 137

10 ,/ V>- I I 1! Lp. Wyszczególnienie 22. Rezystancja izolacji doziemnej strony i pierwotnej (uzwojeń pierwotnych) w temperaturze +20 C i wilgotności powietrza :580%, przy napięciu probierczym 2,5 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy WJ?. tabl. 4. Lp Rezystancja izolacji doziemnej strony wtórnej (poszczególnych uzwojeń wtórnych) w temperaturze +20 C i wilgotności powietrza :::;80%, przy napięciu probierczym 1 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy w2 tabl. 4. Lo Wytrzymałość statyczna na zginanie zacisków orzvłaczeniowvch strony oierwotnei 25. Wytrzymałość statyczna + dynamiczna na zginanie zacisków przyłączeniowych strony pierwotnej *) Typ przekładnika podaje się w SIWZ. "'*)Jeśl i wskazano taki rodzaj izolacji wewnętrznej. *) Tvo orzekładnika oradowe kv 400kV 400kV 400kV 400kV 400 kv / / / / / l/1/1/1/ 1 A 1/ 1/ 1/ 1/1 A 1/1/1 /1/1 A 1/1/ 1/1/1 A 1/ 1/1/1/ 1 A ~SOOOMQ ~ 100 MQ ~4000N ~6000N.I ~ "u!o / 37

11 Wymagania (parametry) przekladników o napięciu znamionowym 220 kv Tabl. 6. Podstawowe parametry przekładników prądowych na napięcie 220 kv. *) Typ i wariant przekładnika prądowe kv 220 kv 220 kv 220 kv 220 kv / / / Lp. Wyszczególnienie 1/1/1/1/J A J/1/J/J/I J/J/J/1/1 2000/ W45; W60 A A I/ J/l /I /1 W45; W60 W45; W60 A W45; W60 I. Prąd znamionowy strony pierwotnej J Inr ral 2. Znamionowy długotrwały prąd cieplny, strony pierwotnej - łcth ral J800 J Znamionowy prąd pierwotny rozszerzonego zakresu w stosu do J50% prądu znamionowego strony pierwotnej 4. Znamionowy krótkotrwały prąd cieplny strony pierwotnej I1h (wartość SOkA skuteczna) 5. Znamionowy prąd dynamiczny strony pierwotnej ł11vn J25 kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych - lu JA 7. Parametry uzwojeń pomiarowych: prąd znamionowy, moc, klasa dokładności, prąd rozszerzonego zakresu, współczynnik bezpieczeństwa µa"_,al.adu J. uzwojenie nr J, W45, JA 5VA klasa 0,2 ext. 150% FS$5 W60 2. uzwojenie nr 2. W45, JA JOVA klasa 0,2 ext. J50% FS$5 W60 8. Parametry uzwojeń do zabezpieczeń: prąd znamionowy, moc, graniczny współczynnik dokładności 3. uzwojenie nr 3, W45 JA 45VA 5P20 W60 la 60VA 5P20 4. uzwojenie nr 4, W45 JA 45VA 5P20 5. uzwoienie nr 5. W45 JA 45VA 5P20 9. Przekładnia znamionowa / / 800-J 600/ /1/J/J/J A J/J/l/J/1 1/ 1/ 1/1/J 2000/ A A 1/1/1/1/J 10. Napięcie znamionowe sieci Un 220kV J I. Najwyższe napięcie robocze Um 245 kv 12. Znamionowe napięcie probiercze o częstotliwości sieciowej strony pierwotnej (GN) na sucho i pod 460 kv deszczem 13. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; 1050 kvm udar oełnv J4. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; J200 kvm udar uc ięty ' A

12 *) Tvp i wariant przekładnika prądowet!o 220 kv 220kV 220 kv 220 kv 220 kv / / / Lp. Wyszczególnienie 1/1/1/1/l A 1/1/ 1/ 1/ 1 1/1/1/1/l 2000/ W45; W60 A A I/I/I/I/I W45; W60 W45;W60 A W45; W Znamionowe napięcie probiercze udarowe. łączeniowe strony pierwotnej (11ie dotyczy) 16. **) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Urn i 5 5 pc zastosowaniu izolacji olejowej 17. **) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Um i,51 pc zastosowaniu izolacji gazowej (SF6) 18. Zakłócenia radioelektryczne (RJV) w zakresie O, MHZ przy napięciu I. I *Urn I --J3 pomierzone wg normy ~500 µv CISPRffR Znamionowe napięcie probiercze izolacji miedzvzwoiowei 4,5 kvm 20. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji uzwojeń wtórnych (do ziemi i między 3,0 kv uzwqjeniami) 21. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji miedzy sekcjami uzwojeń pierwotnych i 3,0 kv wtórnych 22. Rezystancja izolacji doziemnej strony pierwotnej (uzwojeń pierwotnych) w temperaturze +20 C i wilgo tn ośc i powietrza :S80%, przy napięciu?:3000 Mn probierczym 2,5 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp4 23. Rezystancja izolacji doziemnej strony wtórnej (poszczególnych uzwojeń wtórnych) w temperaturze +20 C i wilgotności powietrza ~80%, przy 2!100 Mn napięciu probierczym 1 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp Wytrzymałość statyczna na zginanie zacisków przyłączeniowych strony 2:3000 N pierwotnej 25. Wytrzymałość statyczna+ dynamiczna na zginanie zacisków przyłączeniowych ~5000N strony pierwotnej *) Typ i wariant (W45, W60) przekładn i ka podaje się w SIWZ. ** ) Jeśli wskazano taki rodzai izolacji wewnętrznej Wymagania (parametru) przekładników o napięciu znamionowym 110 kv Tabl. 7. Podstawowe parametry przekładników prądowyc h na napi ęcie 110 kv. \ 12l37

13 ")Typ i wariant przekładnika prądowe kv I IO kv I to kv 110 kv 1 IO kv / / / Lp. Wyszczególnienie 1/1/1/1/1 A 1/1/t/t/t l/t/1/1/t 2000/ W45; W60 A A ł/ł/1/1/t W45; W45; W60 A W60 W45; W60 I. Prąd znamionowy strony pierwotnej Inr ra1" 2. Znamionowy długotrwały prąd cieplny, strony pierwotnej - Ic1h r A Znamionowy prąd pierwotny rozszerzonego zakresu w stosu do 150% prądu znamionowego strony pierwotnej 4. Znamionowy krótkotrwały prąd cieplny strony pierwotnej l1h (wartość 50 ka skuteczna) 5. Znamionowy prąd dynamiczny strony pierwotnej ldvn 125 kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych - Isr IA 7. Parametry uzwojeń pomiarowych: prąd znamionowy, moc, klasa dokładności, prąd rozszerzonel?,o zakresu, współczvnnik bezpieczeństwa Pi7 '1-du I. uzwojenie nr I, W45, JA SVA klasa 0,2 ext. 150% FS$5 W60 2. uzwojenie nr 2. W45, IA JOVA klasa 0,2 ext. 150% FS$5 W60 8. Parametry uzwojeń do zabezpieczeń: prąd znamionowy, moc, graniczny współczynnik dokładności 3. uzwojenie nr 3, W45 IA 45VA 5P20 W60 JA 60VA 5P20 4. uzwojenie nr 4, W45 IA 45VA SP20 5. uzwojenie nr 5. W45 JA 45VA 5P20 9. Przekładnia znamionowa / / / tit/ I/tit A tlt/1/1/t 1/1/t/J/J 2000/ A A 1/1/1/1/I A IO. Napięcie znamionowe sieci Un 110 kv 11. Najwyższe napięcie robocze Um 123 kv 12. Znamionowe napięcie probiercze o częstotliwości sieciowej strony pierwotnej (GN) na sucho i pod 230 kv deszczem 13. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; 550 kvm udar pełny 14. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; 630 kvm udar ucięty I 5. Znamionowe napięcie probiercze udarowe, łączeniowe strony pierwotnej 16. **) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Um i zastosowaniu izolacji olejowej (nie dotyczy) $5 pc / (~

14 *) Tvo i wariant orzekladnika prądowee:o 110 kv 110 kv lwkv 110 kv 110 kv / / / 1 OOO- Lp. Wyszczególnienie 111/1/1/l A 1/1/1/1/1 1/1/1/1/l 2000/ W45; W60 A A 1/1/l/1/I W45; W45; W60 A W60 W45;W **) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Um i ~l pc zastosowaniu izolacji gazowej (Sf6) 18. Zakłócenia radioelektryczne (RIV) w zakresie O, I 6-30 MHZ przy napięciu 1.1 *Um I "3 pomierzone wg normy :5500 µv CJSPR!fR Znamionowe napięcie probiercze izolacji miedzvzwojowei 4,5 kvm 20. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji uzwojeń wtórnych (do ziemi i między uzwojeniami) 21. Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji miedzy sekcjami uzwojeń pierwotnych i wtórnych 22. Rezystancja izolacji doziemnej strony pierwotnej (uzwojeń pierwotnych) w temperaturze +20 C i wilgotności powietrza.s80%, przy napięciu probierczym 2,5 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp4 23. Rezystancja izolacji doziemnej strony wtórnej (poszczególnych uzwojeń wtórnych) w temperaturze +20 C i wilgotności powietrza :5:80%, przy napięciu probierczym I kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp Wytrzymałość statyczna na zginanie zacisków przyłączeniowych strony pierwotnej 25. Wytrzymałość statyczna+ dynamiczna na zginanie zacisków przyłączeniowych strony pierwotnej *) Typ i wariant (W45, W60) przekładnika podaje się w SIWZ. **)Jeśli wskazano taki rodzai izolacji wewnetrznei. 3,0 kv 3,0 kv 2:3000 MQ ~ loomq 2:3000 N 2:5000 N 14 / 37

15 .,\i; 2.2. Szczegółowe wymagania konstrukcyjne I. Należy stosować system metryczny. 2. Przekładniki prądowe muszą być jednofazowe, wolnostojące, w wykonaniu napowietrznym, hermetycznie zamknięte przystosowane do instalacji na osobnej konstrukcji wsporczej dla każdej z faz. Nie dopuszcza się rozwiązania konstrukcyjnego przekładników typu hair-pin". 3. Przekładniki prądowe muszą być zaprojektowane i wykonane w sposób zapewniający ich czas życia przez okres co najmniej 40 lat. 4. Przekładniki prądowe muszą być o dwóch wartościach znamionowego prądu pierwotnego (lpr). Przy każdej wartości tego prądu przekładnik musi gwarantować przepływ znamionowego krótkotrwałego (1111), oraz dynamicznego (ldyn) prądu zwarciowego. 5. Przekładniki prądowe muszą być zabezpieczone przed eksplozją w taki sposób, aby w przypadku nagłego wzrostu ciśnienia wewnątrz obudowy przekładnika nastąpiło jego zmniejszenie bez jakiegokolwiek zagrożenia dla personelu czy aparatury znajdującej się w sąsiedztwie przekładnika. 6. Konstrukcja i budowa przekładników musi zapewniać, że spełniają one wymagania ochrony dla wewnętrznych wyładowań łukowych o prądzie równym lub wyższym 40 ka (r.m.s.) określone dla klasy ochrony li i w ramach tej klasy stopnia ochrony 2. Spełnienie powyższych wymagań musi być potwierdzone pozytywnymi wynikami badań wykonanych przez certyfikowane laboratorium. Wykonawca Dostarczy stosowne raporty w języku polskim lub angielskim z takich badań. 7. Uzwojenia przekładników muszą być wykonane z przewodów miedzianych o dopuszczalnym współczynniku wzrostu temperaturowego zgodnym z normą IEC Wszelkie połączenia muszą być wykonane z materiałów niekorozyjnych. 9. Zaciski pierwotne muszą być wykonane z płaskownika ze stopu aluminium z 8 otworami ~ 14 mm umieszczonymi w odległości 50 mm. 10. Zaciski wtórne muszą umożliwiać przyłączenie przewodów o przekroju 2,5-6,0 mm 2 i muszą być one wyposażone w element sprężynujący, tak by poprzez zaciśnięcie się na przewodzie zapewniał odpowiedni kontakt nawet w przypadku obluzowania się śrub. 11. Rozwiązanie konstrukcyjne i wykonanie skrzynek zaciskowych musi umożliwiać dodatkowo osłonięcie zacisków rdzeni pomiarowych i zabezpieczenie osłony plombą. 12. Podstawa metalowa przekładników musi posiadać dwa zaciski uziemiające, 13. Tabliczka znamionowa musi być wykonana z trwałego materiału z opisem zgodnie z normą IEC , w języku polskim. 14. Przekładniki prądowe napełnione olejem muszą być wyposażone w zawór do napełniania olejem, oraz zawór do pobierania próbek oleju do strzykawki bez kontaktu oleju z powietrzem. Jeden z tych zaworów musi być przystosowany do przyłączenia urządzenia do monitoringu gazów rozpuszczonych w oleju. Dopuszcza się, aby był to zawór wspólny sp e łni aj ący wszystkie te funkcje.

16 15. Przekładniki prądowe w izolacji olejowej muszą być wyposażone we wskaźnik poziomu oleju, najlepiej w postaci wskaźnika stanu komory rozprężeniowej Ueśli został zastosowany), umożliwiający jego odczyt z poziomu terenu. 16. Przekładn i ki prądowe napelnione gazem SF6 muszą być wyposażone w zawór (złącze) do napełniania gazem, oraz zawór (złącze) do pobierania próbek gazu bez kontaktu SF<i z powietrzem. Dopuszcza się, aby był to jeden zawór spełniający obie te funkcje. Muszą to być zlącza kompatybilne z DILO. 17. Przekładniki prądowe w izolacji SF6 muszą być wyposażone w skompensowany temperaturowo wskaźnik ciśnienia gazu w przekładniku z dwoma zaciskami wyjściowym i: (1) - stan ostrzegawczy, oraz (2) - stan alarmowy. Nastawienia wskaźnika muszą być ustalone przez Wykonawcę. 18. Przekładniki prądowe izolowane gazem SF<i muszą wytrzymać I.I-krotne napięcie znamionowe Un przy ciśnieniu gazu równym ciśnieniu atmosferycznemu. 19. Objętość oleju w przekładniku powinna być dostateczna do pobrania łącznie 500ml (np. l O próbek po 50ml każda próbka) bez potrzeby uzupełniania oleju Wymagania w zakresie prób Próby typu i próby specjalne Próby typu i próby specjalne przeprowadza się zgodnie z normą IEC Próby typu i specjalne muszą wykazać, że wszystkie wymagania i parametry zawarte w niniejszej specyfikacji zostały potwierdzone. Ilekroć w niniejszej Specyfikacji jest mowa o przeprowadzeniu badań lub prób typu dla określonych urządzeń, aparatów lub materiałów należy przez to rozumieć badania lub próby przeprowadzone przez niezależne jednostki badawcze posiadające ważną akredytację nadawaną przez krajowe jednostki akredytujące na zasadach okreś lonych w Rozporządzeniu Parlamentu Europejskiego i rady (WE) nr 765/2008 z dnia 9 lipca 2008r. ustanawiającym wymagania w zakresie akredytacji i nadzoru rynku odnoszące się do warunków wprowadzenia produktów do obrotu i uchylające rozporządzeni e (EWG) nr 339/93, zakończone wydaniem przez te akredytowane jednostki odpowiednich certyfikatów, raportów, protokołów lub sprawozdań. Badania muszą być przeprowadzone na kompletnie zmontowanym przekładn iku. W ramach próby typu należy wykonać wszystkie próby wymagane przez normę IEC W ramach prób specjalnych wykonuje się następujące próby: I. Próba izolacji uzwojenia pierwotnego udarem piorunowym, uciętym. Udary te włącza się w sekwencję udarów przy próbie typu nap ięc iem udarowym piorunowym. 2. Próby mechaniczne. Pomiar pojemności i współczynnika strat dielektrycznych. IM 37

17 4. Pomiar rezystancji izolacji doziemnej strony pierwotnej (uzwojeń pierwotnych}, oraz strony wtórnej (poszczególnych uzwojeń wtórnych) wykonywany przy wilgotności powietrza.::;80%. Wyniki uzyskane przy temperaturze różnej od +20 C należy przeliczyć na temperaturę +20 C. 5. Próba wytrzymałości na wyładowanie łukowe wewnętrzne wg pkt normy IEC Pomiar przepięć przenoszonych. Pomiary wg podpunktów 3., 4. powyżej wykonuje się również w ramach prób wyrobu i odbiorczych wg p Wszystkie wyżej wymienione próby przeprowadza Wykonawca własnym kosztem i staraniem. Certyfikat i raport z prób typu wystawiony przez laboratorium, przeprowadzające badania typu musi być przedstawiony na etapie uzgadniania danych gwarantowanych w języku polskim lub jako tłumaczenie na język polski wraz z oryginałem w formie papierowej lub elektronicznej. Raport z prób typu musi zawierać wszystkie dane niezbędne do oceny metodologii wykonania prób oraz uzyskanych wyników prób, w tym również następujące informacje: a. Nazwa Producenta. b. Oznaczenie typu i numer seryjny badanego przekładnika. c. Dane znamionowe badanego przekładnika. d. Ogólny opis (autoryzowany przez Producenta) przekładnika. e. Producent, typ, numer seryjny i parametry znamionowe istotnych części przekładnika. f. Informacje dotyczące badań wytrzymałości znamionowej, wytrzymałości na skręcanie, drogi upływu izolatorów a także sposobu połączeń wraz z obciążeniem statycznym. g. Szczegóły dotyczące urządzeń używanych w czasie prób, jeśli ma to zastosowanie. h. Zdjęcia ilustrujące stan przekładnika przed próbą i po próbie i. Rysunki wymiarowe i wykazy danych reprezentujące badany przekładnik J. Numery wszystkich rysunków przedłożonych do identyfikacji istotnych elementów badanej aparatury k. Szczegóły układów probierczych łącznie ze schematami I. Stwierdzenia o zachowaniu się badanego przekładnika podczas prób, jego stan po próbach i informacje o wszelkich wymienianych lub naprawianych częściach podczas prób m. Zarejestrowane przebiegi z każdej próby lub szeregów probierczych Próby wyrobu i próby odbiorcze Próby wyrobu przeprowadza się zgodnie z normą IEC Obejmują one wszystkie próby wyrobu wymagane w tej normie. Ponadto obejmują one pomiar pojemności i współczynnika strat dielektrycznych wg pkt 2.3. I podpunkt 3., oraz pomiar izolacji doziemnej wg pkt podpunkt 4. / \v

18 Próby odbiorcze przeprowadza się wg nonny IEC Obejmują one ww. próby wyrobu w zakresie uzgodnionym z Zamawiającym, przy czym wykonanie pomiarów wg pkt podpunkt 3 i 4. jest obligatoryjne. Pro1okól z prób wyrobu i prób odbiorczych musi zawierać spostrzeżenia i ustalenia przeprowadzającego badania. wszystkie mierzone wielkości, Wykonawca dostarcza protokóły z prób wyrobu i prób odbiorczych w języku polskim Wzorcowanie przekładników Przekładniki prądowe po dostarczeniu do miejsca przeznaczenia muszą być poddane ocenie zgodności parametrów metrologicznych - wzorcowaniu wg normy IEC Pozytywny wynik tej oceny jest warunkiem dopuszczenia przekładnika do eksploatacji. Wzorcowanie przeprowadzi PSE S.A. na własny koszt, a do zadań Wykonawcy będzie należeć zgłoszenie i przygotowanie przekładn ików do przeprowadzenia wzorcowania przez PSE S.A Gwarancja; naprawy gwarancyjne Wymagania odnośnie gwarancji zawarte w umowie handlowej są nadrzędne nad wymaganiami zawartymi w niniejszej specyfikacji. I. Wykonawca gwarantuje, że dostarczone przekładnik i prądowe są fabrycznie nowe i wolne od wad. 2. Wykonawca udziela gwarancji na okres czasu podany w SIWZ. 3. Zamawiający zawiadomi Wykonawcę w formie pjsemnej o za uważonych, wymagających naprawy gwarancyjnej, wadach n i ezwłocznie po ich ujawnieniu. W zawiadomieniu Zamawiający poda krótki opis wady. 4. W ramach gwarancji Wykon awc ę zobowiązuj e s ię do usuwania awarii tj. do n ieodpłatnej wymiany na nowe lub naprawy uszkodzonych przekładników prądowych lub ich czę ś c i. 5. W okresie gwarancyj nym Wykonawca przystąpi do wykonywania naprawy lub wymiany przekładników prądowych w okres ie 24 godzin w dni robocze i 48 godzin w dni świ ąteczne, oraz wykona naprawę w terminie 5 dni roboczych od dnia zawiadomienia o uj awnieniu wady. 6. Jeśli naprawa gwarancyjna będz ie wymagała wymiany przekładn ika prądowego na nowy Wykonawca, na okres usuwania awarii w terminie 30 dni roboczych od dnia otrzymania zawiadomienia Zamaw iającego o uj awnieniu wady, może zainstalować zastę pczy przekładnik prą dowy tego samego typu i o tych samych parametrach. Zastępczy przekładnik prądowy pozostaje własnośc ią Wykonawcy. 7. Jeśli Wykonawca nie dokona naprawy w terminie 30 dni od dnia zawiadomienia o wadzie, Zamawiający ma prawo dokon ać naprawy na koszt Wykonawcy. 8. W ramach gwarancj i Wykonawca zobowiązuj e s ię do u zupeł ni eni a bra kuj ące go w prze kł ad n iku oleju albo gazu SF6 n iezwł o c znie po otrzymaniu zawiadomienia od Zam aw i aj ąc ego 18 / 37

19 o potrzebie uzupełnienia nie później niż po upływie 2 dni. Jeżeli Wykonawca nie wykona uzupełnienia oleju albo gazu w ciągu 2 dni od dnia zawiadomienia Zamawiający ma prawo dokonać naprawy na koszt Wykonawcy Serwis t. Wykonawca, dla dostarczonych przekładników prądowych zapewni świadczenie usług serwisowych na zasadach określonych w umowie handlowej. 2. Zakres usług serwisowych obejmuje nadzór podczas montażu i uruchomienia przekładników prądowych dla których producent wymaga nadzoru przedstawicieli producenta (lub Wykonawcy, jeśli nie jest jednocześnie producentem) nad montażem i uruchomieniem dostarczonych urządzeń w miejscu przeznaczenia, wsparcie techniczne oraz realizację zobowiązań wynikających z gwarancji. 3. W przypadku przekładników prądowych izolowanych gazem SF6 Wykonawca jest zobowiązany do przygotowania dostarczonych przekładników do pracy w miejscu ich końcowego przeznaczenia własnym kosztem i staraniem tzn. zobowiązany jest do uzupełnienia w przekładnikach gazu SF6 do znamionowego ciśnienia roboczego Rysunki i dokumenty Dostarczane rysunki i dokumenty Należy przedstawić następujące rysunki i dokumenty, wg wymagań SIWZ, zgodnie z poniższym harmonogramem: 1. Dokumenty dostarczane wraz z ofertą (w przypadku postępowań przetargowych na dostawy) a. Wypełnioną tabelę z gwarantowanymi danymi znamionowymi i wymaganymi parametrami technicznymi. b. Dokumenty potwierdzające spełnienie wymagań referencyjnych zgodnie z SIWZ. c. Oświadczenie zgodnie z wymaganiem punktu 1.2. podpunkt 3. d. Aktualny Certyfikat Jakości ISO 9000 potwierdzający zapewnienie jakości przy projektowaniu, w pracach rozwojowych, produkcji, montażu i serwisie. e. Aktualny Certyfikat stosowania ISO dotyczący systemów zarządzania środowiskowego. 2. Dokumenty dostarczane po podpisaniu umowy z Wykonawcą Należy przedstawić dokumenty określone w pkt t. I a - e (jeśli nie były dostarczane wraz z ofertą) oraz: a. Protokół z prób typu i specjalnych oferowanych przekładników prądowych wymienionych w pkt I. w języku polskim lub angielskim. b. Protokół z prób specjalnych potwierdzających antyeksplozyjną budowę oferowanych przekładników prą dowych w języku polskim lub angielskim wg pkt. 2.2, podpunkt 6, oraz /.ku pkt podpunkt 5 (próba na wyładowanie łukowe wewnętrzne). (.137

20 c. Rysunki wymiarowe przekładnika prądowego z przedstawioną dopuszczalną wytrzymałością statyczną i dynamiczną na zginanie zacisków przyłączeniowych. d. Dokumentację techniczno-ruchową (DTR). Na tym etapie DTR może być dostarczona w wersji elektronicznej. e. Rysunki prezentujące budowę wewnętrzną przekładnika prądowego. f. Kalkulację kosztu eksploatacji przekładnika. g. Wykaz zalecanych części zamiennych wraz z cenami jednostkowymi niezbędnych do sprawnego funkcjonowania serwisu. h. Wykaz rekomendowanej aparatury potrzebnej do wykonywania pomiarów diagnostycznych przekładników 3. Dokumenty dostarczane na etapie uzgadniania projektu - zatwierdzania wykazu urządzeń a. Szczegółowa dokumentacja wymieniona w punktach d - h z uwzględnieniem wszystkich wymagań njniejszej specyfikacji. b. Rysunek tabliczki znamionowej. c. Rysunek skrzynek zaciskowych. d. Schemat elektryczny przekładnika prądowego. e. Schemat zastępczy przekładnika prądowego z podanymi wartościami parametrów oraz charakterystykami magnesowania i strat bezobciążeniowych. f. Zakres i termin prób odbiorczych w miejscu produkcji. g. Dokumenty należy przedłożyć nie później niż 14 dni przed terminem uzgadniania danych gwarantowanych. h. Dostarczone dokumenty i rysunki muszą uwzględniać wymagania konstrukcyjne niniejszej specyfikacji. i. Szczegółowe parametry i dane gwarantowane oleju izolacyjnego w formie karty katalogowej w języku polskim lub angielskim. J. Dokumentację techniczno-ruchową (DTR). k. Oświadczenie Producenta o przyjęciu obowiązku poinformowania końcowego użytkownika (PSE S.A.) o zamiarze przerwania produkcji przekładników oferowanego typu zjednorocznym wyprzedzeniem. I. Dokumentacja wymieniona w punktach b, c, f, oraz j podlega uzgodnieniu z Zamawiającym. 4. Dokumenty dostarczane wraz z odbiorem przekładnika a. Protokoły prób wyrobu b. Protokoły z prób fabrycznych (FAT) c. Protokoły prób pomontażowych d. Dokumentację techniczno-ru c hową (DTR) w wersji elektronicznej i papierowej dla każdego przekł adnika. I I ArJ I~ 20 / 37

21 e. Świadectwa i atesty na urządzenia i materiały dostarczone wraz z przekładnikiem (np.: olej, gaz SF6, konstrukcje wsporcze, zbiorniki gazowe, itp.) Dostarczone rysunki winny uwzględniać wymagania konstrukcyjne niniejszej specyfikacji Instrukcja montażu, konsenvacji i obsługi (DTR) Instrukcja montażu, konserwacji i obsługi (DTR) musi spełniać wymagania nonny IEC Razem z dostawą należy dostarczyć po jednym egzemplarzu DTR (uzgodnionym z Zamawiającym) do każdej ze stacji na której będą zainstalowane przekładniki napięciowe oraz 3 egzemplarze do PSE SA. Ponadto należy dostarczyć DTR do PSE SA w fonnie elektronicznej (w postaci pliku w formacie PDF z możliwością drukowania oraz kopiowania tekstu i grafiki). Dokumentacja techniczno-ruchowa (DTR) musi być w języku polskim i zawierać co najmniej: a. Opis przekładnika i jego komponentów: dane techniczne, budowa, wyposażenie, zasada działania. b. Rysunki, schematy opis działania. c. Instrukcje transportu, w tym również wymagania odnośnie ewakuacji medium izolacyjnego Ueśli wymagane) przed transportem i kontroli w trakcie transportu. d. Instrukcje montażu, w tym również sposób uzupełniania medium izolacyjnego. e. Instrukcja użytkowania, w tym również sposób uzupełniania medium izolacyjnego f. Instrukcja długotrwałego (powyżej 3 miesiące) przechowywania, w tym również wymagania odnośnie ewakuacji medium izolacyjnego Ueśli wymagane)przed przechowywaniem i kontroli w trakcie przechowywania. g. Schematy funkcjonalne h. Czasookresy przeglądów, zakres i procedury. 1. Rekomendowane wzory protokołów z pomiarów diagnostycznych, przeglądów i zabiegów konserwacyjnych oraz transportu DTR musi zawierać również metodykę, oraz częstość pobierania próbek oleju i gazu bez dostępu powietrza w całym okresie eksploatacji wymienionym w tabl. 4 Lp. 4.. Musi ona zawierać również zalecenia wykonawcy odnośnie do rekomendowanego przez wykonawcę: 1. Zakresu oraz częstotliwości wykonywania badań diagnostycznych przekładników w trakcie trwania eksploatacji, w przypadku kiedy przerwa w pracy przekładnika trwa dłużej niż 6 tygodni, oraz w okresie przechowywania w rezerwie magazynowej. 2. Wartości typowych podstawowych parametrów przekładnika, oraz wartości granicznych tj. wymagających natychmiastowe wycofanie go z eksploatacji w zakresie co najmniej: zawartość wilgoci w oleju lub gazie SF6, stopnia zawilgocenia izolacji olejowo-papierowej badanego za pomocą metody FOS, właściwości fizykochemiczne oleju (rezystywność i tgo w temperaturze 90 C, oraz częstotliwości 50 Hz, liczba kwasowa), czystości gazu SF6, zawartofi gazów \ " / 37 _,.,..

22 rozpuszczonych w oleju (H2, CH.i. C2H2. C2H.i. C2H6, C02. CO), związków zawartych w gazie SF6 (SOF2, S02, HF, SOF4; S02F2), oraz dalszych i~otnych z punktu widzenia oceny stanu technicznego przekładnika. 3. Kryteriów oceny wyników badań diagnostycznych podstawowych parametrów przekładnika o których mowa w podpunkcie 2. powyżej i rekomendacje odnośnie postępowania z przekładnikiem w przypadku przekroczenia wartości typowej lub granicznej. 4. Informację o projektowanym czasie życia przekładnika z uwzględnieniem wymagania tabl. 4. Lp WYMAGANIA I PARAMETRY DODATKOWE 3.1. Wymagania konstrukcyjne 1. Zaciski wtórne powinny być wyposażone w iskierniki ochronne, lub inne dopuszczone środki w celu zabezpieczenia przekładnika na wypadek rozwarcia uzwojenia wtórnego i wystąpienia napięcia. 2. Skrzynki zaciskowe powinny być zlokalizowane w takich miejscach aby były łatwo dostępne podczas prac serwisowych. 3. Przekladniki muszą być wykonane w sposób nie wymagający wykonywania, przez okres nie krótszy niż 40 lat, kosztownych zabiegów eksploatacyjnych, tj. zabiegów dla których jednostkowy koszt pojedynczego zabiegu przekracza 15% ceny mkupu przekładnika, a suma kosztów wszystkich zabiegów w projektowanym czasie życia przekladnika (zgodnie z pkt. 2J.2, Tabl. 4 Lp. 4) przekracza 50% ceny zakupu przekładnika. 4. Powierzchnie części metalowych nie powinny wymagać konserwacji przez okres nie krótszy niż 40 lat System jakości Wykonawca powinien przedłożyć aktualny Certyfikat ISO 9001 oraz Certyfikat ISO w zakresie zapewnienia jakości oraz wymagań środowiskowych przy projektowaniu, w pracach rozwojowych, produkcji, montażu i serwisie Transport I. Wykonawca dostarcza przekładniki do obiektów Zamawiającego podanych w SIWZ. 2. Przed wysianiem z fabryki przekładniki na czas transportu powinny być wyposażone w mechaniczne wskaźniki wstrząsów (shock indicator) w liczbie właściwej do liczby transportowanych przekładników. W zależnośc i od wskazań tych przyrządów będzie podejmowana decyzja o zakresie niezbędnych pomiarów na stacji oraz o odbiorze przekładników. Wskaźnik i wstrząsów pozostają własnością Wykonawcy. { 22 / 37

23 3.4. Diagnostyka, koszty eksploatacji I. Dla dostarczanych przekładników Wykonawca dostarczy części zapasowe i narzędzia rekomendowane do prawidłowego uruchomienia i pracy dostarczanych przekładników, z uwzględnieniem liczebności zamawianej partii przekładników i ich planowanego rozmieszczenia. Dla postepowań przetargowych na dostawy przekładników Wykonawca wraz z ofertą dostarczy wykaz części zapasowych i narzędzi rekomendowanych do prawidłowego uruchomienia i pracy przekładników. Wykaz powinien zawierać nazwę części i narzędzia, krótki opis funkcji, wymaganą liczbę (uwzględniającą liczebność zamawianej partii przekładników i ich planowane rozmieszczenie), cenę jednostkową oraz całkowitą dla całego wykazu. Cena ta zostanie uwzględniona w cenie oferty zgodnie z zasadami opisanymi w SIWZ. 2. Dla dostarczanych przekładników Wykonawca dostarczy rekomendowane urządzenia do diagnostyki przekładników z uwzględnieniem liczebności zamawianej partii przekładników i ich planowanego rozmieszczenia oraz dokona ich montażu (jeśli wymagany}. Urządzenia diagnostyczne powinny być przystosowane do współpracy z systemem sterowania i nadzoru w stacji zgodnie z protokołami IEC lub IEC lub IEC Dla postepowań przetargowych na dostawy przekładników Wykonawca wraz z ofertą dostarczy wykaz urządzeń do diagnostyki przekładników z uwzględnieniem liczebności zamawianej partii przekładników i ich planowanego rozmieszczenia oraz określi cenę ich zakupu i montażu. Cena ta zostanie uwzględniona w cenie oferty zgodnie z zasadami opisanymi w SIWZ.. 3. Wykonawca dostarczy specyfikację zabiegów utrzymaniowych, które powinny być realizowane w okresie eksploatacji przekładników, kalkulację kosztów ich realizacji jak również koszt utylizacji przekładników po zakończeniu ich eksploatacji. Koszty powinny odpowiadać momentowi składania oferty. W kalkulacji należy uwzględnić i wykazać przewidywany nakład pracy i przyjętą stawkę za roboczogodzinę. Dla postepowań przetargowych na dostawy przekładników ww. specyfikację zabiegów utrzymaniowych Wykonawca dostarczy wraz z ofertą. W takim przypadku koszty zawarte w kalkulacji zabiegów utrzymaniowych oraz utylizacji przekładników po zakończeniu ich eksploatacji zostaną uwzględnione w cenie oferty zgodnie z zasadami opisanymi w SIWZ. 4. INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ 4.1. Informacje ogólne, sposób wypełniania tablic Wzory tablic podano w pkt W pkt 4.2 podano wzory tablic wspólne (identyczne) dla. \ rv wszystkich typów przekładników. W pkt podano wzory tablic specyficznych dla każdego typu przekładników w rozbiciu na poszczególne wartości napięcia znamionowego 400, 220, I IO kv. Wypełnione tablice wg wzorów tabl. 1 O - 15 należy wydrukować oraz zapisać w postaci [) elektronicznej (na płycie CD), przy czym obie wersje winny być identyczne pod względem treści. ~:powań prutargowych na dostawy wypełnione tablice jak wyżej Wykonawca c:~: ~~a0

24 Tabl. I O przeznaczona jest do podania danych gwarantowanych przez Wykonawcę w zakresie wymagań Zamawiającego sformułowanych w tabl. 2 i 4. Dla wygody wiersze tabl. 1 O odpowiadają treści i numerom wierszy z tych tablic. W kolumnie Wymagane" przytoczono wymagania podane odpowiednio w tabl. 4 i 2. Wykonawca w kolumnie Gwarantowane" podaje konkretne wartości I parametry gwarantowane przez siebie dla danego, zamówionego typu (i wersji, jeśli jest) przekładnika wskazanego w SIWZ. Jeśli gwarantowana wartość I parametr jest identyczny jak wymagane, to wtedy w omawianej tablicy dopuszcza s ię napisanie słowa "SPELNIA", lub TAK". Jeśli dane wymaganie nie ma zastosowania bo np. przewiduje się inny rodzaj izolacji, to wtedy w komórce podaje się NIE DOTYCZY". Tabl. 11 przeznaczona jest do podania danych gwarantowanych w zakresie wymagań Zamawiającego sformułowanych w pkt Tutaj w kolumnie Wymagane" podaje się odpowiedni punkt np. 2.2, oraz podpunkt, np. 5 (lub kilka podpunktów, np. 7-12). W kolumnie Gwarantowane" Wykonawca umieszcza deklarację o spełnianiu tych wymagań podając slowo: "SPELNIA", lub TAK". Jeś l i wytwórca uważa za konieczne dodanie dalszych informacji, lub koniec znoś ć taka wynika z treści pytania to winien je dołączyć. Fakt ten musi zostać odnotowany w odnośnej komórce Gwarantowane", tak aby zamawiający był świadom, iż takie dane są załączone, oraz znał ich wyróżniki (np.,.por. zalqc=ony IJW "). Tabl. 12 przeznaczona jest do podania informacji w zakresie wymagań i parametrów dodatkowych wymienianych w pkt W kolumnie Gwarantowane" Wykonawca podaje deklarację o spełn ieniu wymagań i parametrów dodatkowych oczekiwanych przez Zamawiającego. Pisze on tu słowo: TAK". Ponadto, z reguły konieczne jest tu dodanie dalszych informacji, co wynika z treści pytania. Fakt dołączenia dalszych informacji powinien zostać odnotowany w odnośnej komórce Gwarantowane'', tak aby zamawiający był świadom, iż takie dane są załączone, oraz znał ich wyróżniki (np.,.por. zalqczony 1ys... "). Ponadto, w tabl. 12, poczynając od wiersza Lp. 5 Wykonawca podaje dane o charakterze informacyjnym. W komórkach kolumny Wymagane" tych wierszy umieszczono napis (i11for111acja)". Tablice z pkt przeznaczone są do podania danych gwarantowanych w zakresie wymagań Zamawiając ego sformułowanych w tabl. 5, 6, 7 dotyczących odpowiednio przekładników na napięcie 400, 220, 110 kv. Dla wygody wiersze tablic odpow iadają treści i numerom wierszy z tablic odpowiednio 5, 6, 7. Każda z wymienionych tablic, w kolumnie Wymagane" zawiera podkolumny podające wartości I parametry wymagane dla poszczególnych typów (i wersji, jeśli przekł adników o danym napięciu znamionowym. Obowiązują wymagania z podkolumny odpowiadającej typowi przekładnika wskazanym w SIWZ. Wykonawca w kolumnie Gwarantowane" podaje konkretne wartości I parametry gwarantowane przez siebie dla danego, zamówionego typu (i wersji, jeśli jest) wskazanego w SIWZ. W odróżnieniu do tabl. 1 O nie dopuszcza się tu podawania deklaracji. J eś li dane wymaganie nie ma zastosowania bo np. przewiduje się inny rodzaj izolacji, to wtedy w komórce podaje s ię NIE DOTYCZY". są) 24 / 37

25 Dla postępowań przetargowych na dostawy niepodanie przez Wykonawcę danych w komórkach kolumny Gwarantowane" tabl. 10, 11, oraz 13-15, lub też niespełnienie wymagania Zamawiającego skutkuje odrzuceniem oferty. Natomiast brak deklaracji I informacji Wykonawcy w komórkach kolumny Gwarantowane" tabl. 12 nie skutkuje odrzuceniem oferty Wzory tablic danych gwarantowanych wymagań wspólnych Tab. I O Wzór tablicy danych gwarantowanych w zakresie wymagań wg tabl. 2. i 4. Lp. Wyszczeeólnienie Wymaeane Gwarantowane A. *) Typ (i wersja) przekładnika B. Producent (nie tlotyczy) c. Oznaczenie typu przekładnika producenta (nie tlotyczy) 1. Liczba faz wykonanie jednofazowe 2. Srodowisko pracy wykonanie napowietrzne 3. Sposób instalacji wykonanie wolnostoiace 4. Minimalny czas życia przekładnika 40 lat 5. *)Rodzaj izolacji zewnętrznej kompozytowa - C" porcelanowa - P" 6. **) Wvmagania odnośnie do izolacji zewnetrznei porcelanowej - P" I. Materiał ceramiczny c Spoiwo cement portlandzki 3. Kolor porcelany brazowv 7. **)Wymagania odnośnie do izolacji zewnętrznej kompozytowei - C" 1. Rdzeń 1.1. Składniki żywica epoksydowa 1.2 Włókno szklane szkło typu E, wolne od boru 1.3. Minimalna zawartość szkła w rdzeniu 70% masy 2. Osłona i klosze guma silikonowa HTV 3. Spoiwo silikon metastabilny 4. Kolor szary 8. *)Rodzaj izolacji wewnętrznej gazowa SF6 - G" olejowa - M" 9. **)Wymagania odnośnie do izolacji wewnętrznej, gazowej - G" 1. Rodzai gaz SF6 2. Wymaganie IEC Ubytek gazu w ciągu roku ~0,5% 10. **) Wymagania odnośnie do izolacji wewnetrznei oleiowei - M" 1. Rodzaj izolacji olejowo - papierowa (celulozowa) 2. Wymaganie IEC Typ oleju

26 Lp. Wyszcze2ólnienie Wyma2ane Gwarantowane 3.1. Nieinhibitowany olej wolny od siarki transformatorowy korozyjnej, o parametrach nie gorszych niż Nytro Taurus 3.2. lnhibitowany olej wolny od siarki transformatorowy korozyjnej, o parametrach nie gorszych niż Nytro Gemini X lub Nvtro Lvrax 11. Dro~a upływu izolatora 2::25 mm/kv 12. Stosunek drogi upływu do odległości łukowe i ~.o 13. Stopień ochrony skrzynek zaciskowych IP 54 Wyma2ania środowiskowe we tabl. 2 I. Maksymalna temperatura otoczenia +40 C 2. Minimalna temperatura otoczenia -30 C 3. Srednia dobowa temperatura otoczenia mierzona w ci ągu 24 godzin +35 C 4. Wv soko ść nad poziomem morza 1000 m 5. Srednia wilgotność względna powietrza mierzona w cia1m 24 godzin 95% 6. Ciśnienie atmosferyczne I 020 hpa 7. Grubość warstwy lodu IO mm 8. Parcie wiatru odoowiadaiace 34 mis 700 Pa 9. Poziom izokerauniczny 27 dni/rok 10. Poziom zabrudzenia zgodnie z IEC/TS lll silny Zanieczyszczenie powietrza 32 µg/mj dwutlenkiem siarki 12. Poziom naslonecznienia 1200 W/m Akty wność sejsmiczna strefa I *) Zgodnie z podanym w SIWZ typem przekładnika (i wersją). **) Podaje się, jeśli wybrano dany rodzaj izolacji. Tabl. 11. Wzór tablicy danych gwarantowanych w zakresie wymagań wg pkt Lp. Parametry Wymagane Gwarantowane A. *)Typ (i wersja) przekładnika 1. unktu

27 Lp. Parametry Wymagane Gwarantowane I. Czy zostały wykonane wszystkie wymagane próby typu? pkt 2.3.I 2. Czy zostały wykonane wszystkie wymagane próby specjalne? pkt 2.3.J, ppkt I Czy zostały spełnione wymagania tego punktu odnośnie do metodyki, pkt protokołów, laboratorium, kosztu, itp? 3. Czy spełnione będą wszystkie wymagania w zakresie prób wyrobu i odbiorczvch? pkt Czy spełnione będą wymagania w zakresie pkt 2.4 wzorcowania przekładników? 5. Czy spełnione będą wszystkie wymagania w zakresie gwarancji i napraw ~arancyjnych? pkt Czy spełnione będą wszystkie wymagania w zakresie serwisu? pkt Spełnienie szczegółowych wymagań w zakresie rysunków i dokumentów punktu 2.7. pkt 2.7 I. Czy zostały dostarczone wszystkie rysunki i dokumenty? pkt Czy zostały spełnione wszystkie wymagania odnośnie do instrukcji montażu, konserwacji i obsługi w tym i pkt wvmienione w ppkt. I - 4? *) Zgodnie z podanym w SIWZ typem przekładnika (i wersją). **)Jeśli wskazano taki rodzaj izolacji wewnętrznej. Tabl. 12. Wzór tablicy danych gwarantowanych w zakresie wymagań i parametrów dodatkowych wg pkt. 3. I - 3.4, oraz informacji uzupełniających. Lp. Parametry Wymagane Gwarantowane A. *) Typ (i wersja) przekładnika I. Spełnienie dodatkowych wymagań konstrukcy'nych pkt 3.1 w zakresie: 1. podpunktu I; pkt 3. 1 ppkt I 2. podpunktów 2-4. pkt 3. 1 ' ppkt Czy wykonawca ma aktualny Certyfikat ISO 9001 oraz Certyfikat ISO 14000? pkt Czy będą spełnione wymagania w zakresie transportu? pkt Spełnienie dodatkowych wymagań w zakresie diagnostyki i kosztów eksploatacji pkt 3.4 w zakresie: I. podpunktu I; pkt 3.4, ppkt I 2. podpunktu 2; okt 3.4, ookt 2 3. podpunktu 3. pkt 3.4, ppkt 3 5. Pozycja przekładnika prądowego podczas transportu. (informacja) 6. Masa przekładnika prądowego kg (informacja) przygotowaneji:o do pracy. 7. **) Masa oleju. (informacja) kg 8. **) Masa gazu SF6. (informacja) kg 9. **)Typ połączenia metal - porcelana i sposób mocowania. (informacja) 10. **)Typ poł ączenia metal - kompozyt i (informacja) I \

28 Lp. Parametry Wymagane Gwarantowane soosób mocowania. 11. Soosób uszczelnienia p o łączeń. (i11for111acia) 12. Na jkrótsza droga przeskoku. (i11formacia) 13. **)Dane urządzenia zabezpieczającego ***) przed nadmiernym wzrostem ciśnienia oleju i (i11formacja) gazu SF **) Typ zastosowanego osuszacza gazu. (i11for111acia) 15. **) Znamionowe ciśn i enie 2azu SF6. (i11f ormacia) 16. **) Minimalne ciśnienie gazu Sf 6. (il1for111acia) 17. ** ) Wartość c iśn i enia alarmowego gazu SF6. (i11formacia) 18. **)Dopuszczalna wilgotność gazu SF6 w przekładniku. (iliformacja) 19. **)Rzeczywisty ubytek gazu SF6 w ciągu roku. (ilif ormacja) *) Zgodnie z podanym w SIWZ typem przekładnika (i wersją). **)Jeśl i wskazano taki rodzaj izolacji wewnętrznej i zewnętrznej. ***)Dołączyć do niniejszego formularza dokument (np. kartę katalogową) z opisem u rządzenia, zaś w niniejszej tablicy podać numer lub nazwę dokumentu. 28 / 37

29 4.3. Wzory tablic wymagań szczegółowych dla poszczególnych typów przekładników na napięcie znamionowe 400 kv. Tab. 13 Wzór tablicy danych gwarantowanych w zakresie szczegółowych wymagań przekładników prądowych na napięcie znamionowe 400 kv. Wvmae:ane Typ przekładnika prądowego 400 kv Gwarantowane Lp. Wyszczególnienie 400 kv 400 kv 400 kv 400 kv 400 kv /) / / / / / 1/1/1/1/1 A 1/1/1/1/1 A 1/1/J/1/1 A 1/1/1/1/1 A 1/1/l/1/1 A l. Prąd znamionowy strony pierwotnej - lor f Al A 2. Znamionowy długotrwały prąd cieplny, strony pierwotnej - lcth f A A 3. Znamionowy prąd pierwotny rozszerzonego zakresu w stosu do prądu znamionowego strony 150% 120% % pierwotnej 4. Znamionowy krótkotrwały prąd cieplny strony 50kA pierwotnej l1h (wartość skuteczna} ka 5. Znamionowy prąd dynamiczny strony pierwotnej 125 kam ldvn kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych A!A - Isr f Al 7. Parametry uzwojeń pomiarowvch: prąd znamionowy, moc, klasa dokładności, prąd rozszerzone~o zakresu, współczynnik bezpieczeństwa..,.".tiaidu I A 5 VA I. uzwojenie nr I, IA 5VA klasa 0,2 ext. 150% FS:S5 klasa 0,2 ext. 120% FS:S5 l ASVA 2. uzwojenie nr 2. JA 10 VA klasa 0,2 ext. 150% FS:S5 klasa 0,2 ext. 120% FS:S5 8. Parametry uzwojeń do zabezpieczeń: prąd znamionowy, moc, graniczny współczynnik dokładności 3. uzwojenie nr 3, IA 45VA 5P20-4. uzwojenie nr 4, IA 45VA 5P20 5. uzwojenie nr 5. JA 45VA 5P20 37

30 /--- / l I I l/, -ł0 Lp I. 12. I I 7. I 8. I I Wyszczególnienie 400 kv / 1/1/1/1/ 1 A Przekładnia znamionowa / 1/1 /1/1/ 1 A Napięcie znamionowe sieci Un Najwyższe napięcie robocze Um Znamionowe napięcie probiercze o częstotliwości sieciowej strony pierwotnej (GN) na sucho i pod deszczem Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar pełny Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar ucięty Znamionowe napięcie probiercze udarowe, łączeniowe strony pierwotnej 2) Dopuszczalny poziom wyladowań niezupełnych przy napięciu Um i zastosowaniu izolacji olejowej 2) Dopuszczalny poziom wyładowań niezupełnych przy napięciu Um i zastosowaniu izolacji gazowej (SF6) Zakłócenia radioelektryczne (RIV) w zakresie O, MHZ przy napięciu I. I *Urn /.../3 pomierzone w~ normy CISPR/TR 18-2 Znamionowe napięcie probiercze izolacji miedzyzwoiowej Znamionowe napięcie probiercze o częstotliwości sieciowej izolacj i uzwojeń wtórnych (do ziemi i między uzwojeniami) Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji miedzy sekcjami uzwojeń pierwotnych i wtórnych Wymae.ane Typ przekł a dnika prądowego 400 kv Gwarantowane 400kV 400 kv 400kV 400 kv 1) / / / / 1/ 1/1 / 1/1 A 1/1/1/1/ 1 A 1/ 1/ 1/1/1 A 1/1/1/1/ 1 A / / / / 1/1/1/1/1 A 1/1/ 1/ 111 A 111/ 1/ 1/ l A I /I/1/ 1/1 A 400 kv kv 420 kv kv 630 kv kv 1425 kvm kvm 1640 kvm kvm 1050 kvm kvm j :;:5 pc pc SI pc S500 µv µv 4,5 kvm kv 111 3,0kV 3,0kV ' pc kv kv 30137

31 Wymaeane Typ przekładnika prądowego 400 kv Gwarantowane Lp. Wyszczególnienie 400kV 400kV 400 kv 400 kv 400kV 1) / / / / / 1/1/1/1/J A 1/1/J/J/J A 1/1/J/J/J A J/ J/J / J/ I A 1 /1/1/ 1/ 1 A 22. Rezystancja izolacji doziemnej strony pierwotnej (uzwojeń pierwotnych) w temperaturze +20 C i wilgotności powietrza =580%. przy napięciu ~5000Mn Mn probierczym 2,5 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp Rezystancja izolacji doziemnej strony wtórnej (poszczególnych uzwojeń wtórnych) w temperaturze +20 C i wilgotności powietrza =5800/o. przy napięciu probierczym I kv w trakcie ~ 100 Mn Mn prób wg pkt 2.3 i w calym okresie pracy wg tabl. 4. Lo4 24. Wytrzymałość statyczna na zginanie zacisków przyłączeniowych strony pierwotnej ~4000N N 25. Wytrzymałość statyczna + dynamiczna na zginanie zacisków przyłączeniowych strony ~6000N N pierwotnej 1) Zgodnie z podanym w SIWZ typem przekładnika (i wersją). 2) Jeśli wskazano taki rodzaj izolacji wewnętrznej. / 31/37

32 ,,,,,-- (~ 4.4. Wzory tablic wymagań szczegółowych dla poszczególnych typów przekładników na napięcie znamionowe 220 kv. Tab. 14 Wzór tablicy danych gwarantowanych w zakresie szczegółowych wymagań przekładników prądowych na napięcie znamionowe 220 kv. Wymaeane Typ i wersja przekładnika prądowego 220 kv Gwarantowane Lp. Wyszczególnienie 220 kv 220 kv 220 kv 220 kv 1) / / / / 1/1/l/l/ 1 A 1/ 1/1/ 1/ 1 A 1/ 1/1/1/1 A I/ 1/1 /l/ ł A W45; W60 W45; W60 W45; W60 W45; W60 I. Prąd znamionowy strony pierwotnej - lpr J [A] 2) A 2. Znamionowy długotrwały prąd cieplny, strony pierwotnej - lcth r Al J800 J A 3. Znamionowy prąd pienvotny rozszerzonego zakresu w stosu do prądu znamionowego 150 % % strony pienvotnej 4. Znamionowy krótkotrwały prąd cieplny 50 ka strony pierwotnej l1h (wartość skuteczna} ka 5. Znamionowy prąd dynamiczny strony J25 kam pierwotnej l11vn kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych - Isr IA A 7. Parametry uzwojeń pomiarowych: prąd znamionowy, moc, klasa dokładności, prąd rozszerzonego zakresu, współczynnik bezpieczeństwa i}iliiuidu I. uzwojenie nr I, W45, W60 I A 5 VA klasa 0,2 ext. 150% FS::S5 2. uzwojenie nr 2. W45, W60 IA IOVA klasa 0,2 ext. 150% FS::S5 8. Parametry uzwojeń do zabezpieczeń: prąd znamionowy, moc, graniczny współczynnik dokładności 3. uzwojenie nr 3, 3) W45 JA 45VA 5P20 3) W60 JA 60VA 5P20 4. uzwojenie nr 4, W45 ta 45VA 5P20 5. uzwojenie nr 5. W45 ta 45VA 5P20 / ;\u

33 Wyma2anc Typ i wersja przekładnika prądowe~o 220 kv Gwarantowane 220kV 220 kv 220kV 220kV 1) Lp. Wyszczególnienie / / / / 1/1/J/l/I A l/1/1/1/1 A 1/1/1/1/J A 1/1/1/1/1 A W45; W60 W45; W60 W45; W60 W45; W60 9. Przekładnia znamionowa / / / / l/j/j/1/1 A J/1/1/J/J A 1/1/1/J/J A 1/1/1/1/1 A JO. Napięcie znamionowe sieci Un 220 kv kv 11. Naiwvższe napięcie robocze Urn 245 kv kv 12. Znamionowe napięcie probiercze o częstotliwości sieciowej strony pierwotnej 460 kv kv (GN) na sucho i ood deszczem 13. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar pełny 1050 kvrn kvrn 14. Znamionowe napięcie probiercze udarowe, piorunowe strony pierwotnej; udar ucięty 1200 kvrn kvrn 15. Znamionowe napięcie probiercze udarowe, lączeniowe strony pierwotnej (nie dotyczy) 16. 2) Dopuszczalny poziom wyładowań niezupelnych przy napięciu Urn i :S5 pc pc zastosowaniu izolacji olejowej 17. 2) Dopuszczalny poziom wyładowań niezupelnych przy napięciu Urn i :SI pc pc zastosowaniu izolacji gazowej (SF6) 18. Zakłócenia radioelektryczne (RIV) w zakresie O, MHZ przy napięciu 1. 1 *Urn :S500 µv µv t../3 pomierzone wg nonny CISPRffR Znamionowe nap ięcie probiercze izolacji międzyzwojowej 4,5 kvrn kvm 20. Znamionowe napięcie probiercze o ~ częstotliwości sieciowej izolacji uzwojeń 3,0 kv kv / wtórnych (do ziemi i między uzwojeniami)

34 /~~ V Wymae:ane Typ i wersja przekładnika prądowego 220 kv Gwarantowane Lp. Wyszczególnienie 220 kv 220 kv 220 kv 220 kv 1) / / / / 1/1/1 /1/1 A 1/ 1/ l/1 / l A 1/ 1/1 / 1/ l A 1/1/ 1/1 / 1 A W45; W60 W45; W60 W45; W60 W45; W Znamionowe napięcie probiercze o częstotliwości sieciowej izolacji miedzy 3,0 kv kv sekcjami uzwojeń pierwotnych i wtórnych 22. Rezystancja izolacji doziemnej strony pierwotnej (uzwojeń pierwotnych) w temperaturze +20 C i wilgotności powietrza ::S80%, przy napięciu probierczym 2,5 kv w ~3000 Mn Mn trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp Rezystancja izolacji doziemnej strony wtórnej (poszczególnych uzwojeń wtórnych) w temperaturze + 20 c i wilgotności powietrza ::S80%, przy napięciu probierczym 2: 100 MO. Mn 1 kv w trakcie prób wg pkt 2.3 i w całym okresie pracy wg tabl. 4. Lp Wytrzymałość statyczna na zginanie zacisków przyłączeniowych strony ~3000 N N pierwotnej 25. Wytrzymałość statyczna+ dynamiczna na zginanie zacisków przyłączeniowych strony ~5000 N N pierwotnej 1) Zgodnie z podanym w SIWZ typem przekładnika (i wersją). 2) Jeśli wskazano taki rodzaj izolacji wewnętrznej. 3) Zgodnie z podaną w SIWZ wersją. 'u 34 1 J.7

35 4.5. Wzory tablic wymagań szczegółowych dla poszczególnych typów przekładników na napięcie znamionowe 110 kv. Tab. J 5 Wzór tablicy danych gwarantowanych w zakresie szczegółowych wymagań przekładników prądowych na napięcie znamionowe I JO kv. Wyma2ane Typ i wersja przekładnika prądowego l JO kv Gwarantowane Lp. Wyszczególnienie 110 kv 110 kv 110 kv 110 kv / / / / 1) 1/1/1/1/1 A 1/1/1/1/1 A 1/1/1/1/1 A 1/1/1/1/J A W45; W60 W45; W60 W45; W60 W45; W60 1. Prąd znamionowy strony pierwotnej r {A] A 2. Znamionowy długotrwały prąd cieplny, strony pierwotnej - Ic1h [Al A 3. Znamionowy prąd pierwotny rozszerzonego % zakresu w stosu do prądu znamionowego 150% strony pierwotnej 4. Znamionowy krótkotrwały prąd cieplny strony pierwotnej lu, (wartość skuteczna) 50 ka ka 5. Znamionowy prąd dynamiczny strony 125 kam pierwotnej Id) n kam 6. Prąd znamionowy wszystkich uzwojeń wtórnych - Isr JA A 7. Parametry uzwojeń pomiarowych: prąd znamionowy, moc, klasa dokładności, prąd rozszerzonego zakresu, wspólczynnik bezpieczeństwa '"'' "_,u... du 1. uzwojenie nr I, W45, W60 IA 5VA klasa 0,2 ext. 150% FS::S5 2. uzwojenie nr 2. W45, W60 IA lova klasa 0,2 ext. 150% FS::S5 8. Parametry uzwojeń do zabezpieczeń: prąd znamionowy, moc, graniczny wspólczynnik dokładności 3. uzwojenie nr 3, 3) W45 la 45VA 5P20 3) W60 la 60VA 5P20 4. uzwojenie nr 4, W45 JA 45VA 5P20 5. uzwo_jenie nr 5. W45 la 45VA 5P20 9. Przekładnia znamionowa / / / / 1/ 1/ 1/ 1/ 1 A 1/ 1/ l/ l/ J A 1/1/1/ l/1 A l/1/1/1/1 A IO. Napięcie znamionowe sieci Un 110 kv kv
