1 Regulatory poziomu ERH

2 Spis treści PROFIL FIRMY... 2 APLIKACJE REGULATORÓW POZIOMU... 3 DWUSTANOWE REGULATORY POZIOMU... 4 WYPOSAŻENIE DWUSTANOWYCH REGULATORÓW POZIOMU.. 13 MAGNETYCZNE REGULATORY POZIOMU strona 1

3 Profil firmy APLISENS S.A. jest liderem wśród krajowych dostawców rozwiązań w zakresie przemysłowej aparatury kontrolno-pomiarowej. Produkuje szeroką gamę wysokiej jakości urządzeń do pomiaru ciśnienia, różnicy ciśnień, poziomu oraz temperatury wykorzystywanych w wielu gałęziach przemysłu. Od 2008 roku kiedy nastąpiło połączenie ze spółką CONTROLMATICA do urządzeń tych dołączyły również regulatory poziomu ERH, a także regulatory ciśnienia ERP i temperatury ERT. Oferta obejmuje również siłowniki elektryczne, pneumatykę oraz wiele innych urządzeń automatyki przemysłowej. Wszystkie one wytwarzane są w zakładzie w Ostrowie Wielkopolskim. Doświadczenie w ich produkcji, wsparte technologią i potwierdzone certyfikatem systemu jakości ISO 9001:2008 wydanym przez DNV Business Assurance gwarantują najwyższą jakość oferowanych urządzeń. Dodatkowo nasi klienci mogą liczyć na pomoc techniczną działu konstrukcyjnego oraz obsługę pogwarancyjną świadczoną przez serwis fabryczny. Regulatory znajdują zastosowanie przede wszystkim w aplikacjach stosowanych w branży morskiej. Posiadają aprobatę towarzystw certyfikujących: ABS, BV, DNV-GL, LR oraz PRS. Dodatkowo możliwości zastosowania poszerzają atest PZH oraz dopuszczenie ATEX do pracy w strefach zagrożonych wybuchem. ERH jest chronionym prawem znakiem towarowym. strona 2

4 Aplikacje regulatorów poziomu 1 w wykonaniu standardowym o stałej histerezie przełączania 10, 20 lub 30mm 2 montowany od góry z histerezą przełączania w zakresie mm 3 z ramieniem typu Z umożliwiającym przesunięcie punktu przełączania w stosunku do już istniejącego miejsca montażu 4 Magnetyczny regulator poziomu montowany od góry z 1, 2 lub 3 punktami przełączania 5 w wykonaniu standardowym z urządzeniem testującym (skręcanym lub spawanym) 6 z możliwością ustawienia histerezy przełączania w zakresie mm lub mm 7 przeznaczony do pracy w całkowitym zanurzeniu 8 Magnetyczny regulator poziomu w wersji mini do miejsc o ograniczonej przestrzeni 9 z ramieniem typu L umożliwiającym montaż od góry i zastosowanie w miejscach o ograniczonej przestrzeni zamiast regulatora 2; w wersji ERH-xx6.1 z IP68 możliwa jest sygnalizacja mediów strefy 0, przy czym zanurzona obudowa urządzenia musi znajdować się poza strefą 0 10 Dwustanowy regulator poziomu z osłoną ramienia p ł y w a k a p r z e d zanieczyszczeniami Możliwości aplikacyjne regulatorów poziomu poszerza wyposażenie dodatkowe, Poza testerami (skręcanym i spawanym) dostępne są również: - kołnierze montażowe - kołnierze redukcyjne - przeciwkołnierze - komory montażowe PALIWO (strefa 0) WODA strona 3

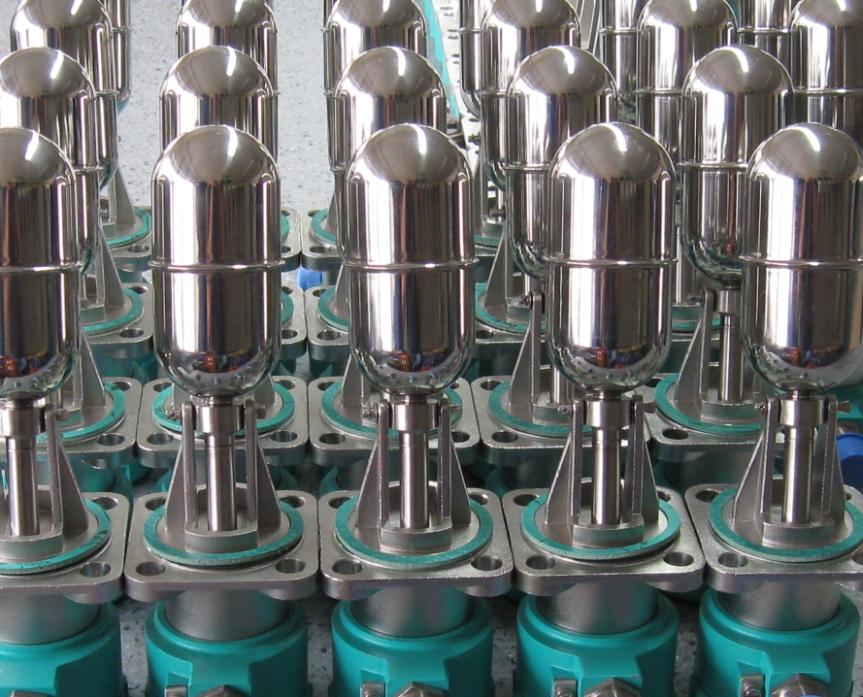

5 Dwustanowe regulatory poziomu Regulatory poziomu ERH-xx-04,-06,-07,6,6.1 Przeznaczenie Sygnalizacja poziomu granicznego lub regulacji dwustanowej poziomu cieczy w zbiornikach otwartych lub zamkniętych ciśnieniowych. W wersji ERH-xx6 i ERH-xx6.1 również w atmosferze zagrożonej wybuchem odpowiadającej klasie II 1/2G c Ex de IIB T4 Ga/Gb. Regulatory mogą pracować w cieczach obojętnych lub agresywnych nie działających na stal 1H18N9T w warunkach morskich a dzięki różnorodności wykonań i wyposażeniu dodatkowemu istnieje możliwość dopasowania urządzenia do specyficznych warunków konkretnej aplikacji. Dopuszczenia i atesty Typ Opis regulatora Stopień ochrony ERH-xx-04 Wykonanie standardowe IP66 ERH-xx-06 Wykonanie morskie IP66 ERH-xx-07 Wykonanie morskie do pracy w pełnym zanurzeniu IP68 ERH-xx6 Wykonanie morskie do pracy w strefach zagrożonych wybuchem IP66 ERH-xx6.1 Wykonanie morskie do pracy w strefach zagrożonych wybuchem w pełnym zanurzeniu IP68 ATEX DNV-GL LR ABS BV PRS PZH Rodzaje wykonań Typ Opis regulatora ERH-01- Wykonanie ze stałą histerezą przełączania (10mm, 20mm lub 30mm) ERH-02- Wykonanie ze stałą histerezą przełączania (10mm, 20mm lub 30mm) i ochroną trzpienia pływaka przed zabrudzeniami ERH-03- Wykonanie z regulowaną histerezą przełączania (50 250mm lub mm) ERH-04- Wykonanie z regulowaną histerezą przełączania ( mm) montaż wyłącznie od góry Rysunek poglądowy strona 4

6 Dwustanowe regulatory poziomu Dane techniczne Parametry Histereza przełączania ERH-01- ERH-02- ERH-xx-04, -06, , 20, 30 mm ERH-03- ERH mm mm mm ERH-xx6, mm Powtarzalność ±15% ±15%...±2% w zależności od zakresu 0,60 g/cm3 Minimalna gęstość cieczy Ciśnienie statyczne czynnika ERH-xx-04, -06, 6 4,0 MPa Dopuszczalna temperatura czynnika ERH-xx-04, OC ERH-xx6 100 C ERH-xx-07, C ERH-xx-07, 6.1 1,6 MPa 0,2 MPa O O 5 +70OC Temperatura otoczenia Stopień ochrony obudowy ERH-xx-04, -06, 6 IP66 Masa ERH-xx-yy 1,8 kg 2,0 kg 2,1 kg 3,0 kg ERH-xx-yy-K 2,6 kg 2,8 kg 2,9 kg 3,8 kg ERH-xx-07, 6.1 IP68 1mb kabla Przeciwwybuchowość Zastosowanie Parametry elektryczne 0,2 kg ERH-xx6, 6.1 II 1/2G c Ex de IIB T4 Ga/Gb Ciecze bez zanieczyszczeń zawiesinami stałymi Ciecze zanieczyszczone zawiesinami stałymi Ciecze bez zanieczyszczeń zawiesinami stałymi Ciecze bez zanieczyszczeń i zanieczyszczone zawiesinami stałymi 5 ERH-xx-04, -06, -07 AC15* U < 230V; (50 60)Hz; I < 10A; trwałość styków > 3x10 DC13** U < 220V; I < 0,6A; trwałość styków > 0,3x105 Minimalne napięcie i prąd łączeniowy 10V; 20mA 2 Przekrój kabli przyłączeniowych: jednodrutowe 1 2,5mm wielodrutowe 0,75 1,5mm2 ERH-xx6, 6.1 AC15* U < 230V (50 60)Hz; I < 2,5A; trwałość styków > 0,85x105 DC13** U < 220V; I < 0,3A; trwałość styków > 0,3x105 Minimalne napięcie i prąd łączeniowy 10V; 20mA 2 Przekrój kabli przyłączeniowych: jednodrutowe 1mm 2 wielodrutowe 1mm Schemat połączeń elektrycznych regulatorów ERH-xx-04, ERH-xx-06 oraz ERH-xx-07 Kategoria użytkowania: * wg PN-EN , Sterowanie elektromagnesami (>72VA) ** wg PN-EN , Sterowanie elektromagnesami Wyznaczenie trwałości styków dla dowolnego obciążenia Mikrowyłącznik typ stosowany w regulatorach ERH-xx-04, ERH-xx-06 oraz ERH-xx-07 Schemat połączeń elektrycznych regulatorów ERH-xx6 oraz ERH-xx6.1 (wersje przeciwwybuchowe) strona 5

7 Dwustanowe regulatory poziomu Rysunki gabarytowe ERH-01Typ regulatora ERH ERH ERH ERH-016 ERH ERH ERH ERH ERH-016 ERH ERH ERH ERH ERH ERH L [mm] Histereza [mm] Regulator z wygiętym ramieniem typu L-pojedyncze (wymiary A i B) typu Z-podwójne (wymiary A, B i C) Opcje dostępne dla wykonań: ERH-01- i ERH-02A+B=max.1000mm oraz A/B Φ65 60 Φ65 96 max 125 Φ64 Φ62,5 ±0 Φ Φ77 105,5 co 90 Φ14-4 otw. max 125 H [mm] Φ77 60 L A M20x1,5 ERH-02L [mm] Histereza [mm] ±0,5 Φ14-4 otw. co 90 Φ max 125 Φ62,5 Φ65 ±0,5 Φ Φ64 Wymiary pływaka ER2024 Φ62 co 90 Φ14-4 otw. Φ H [mm] Φ9 Typ regulatora ERH ERH ERH ERH-026 ERH ERH ERH ERH ERH-026 ERH ERH ERH ERH ERH ERH mm 60 L M20x1,5 strona 6

8 Dwustanowe regulatory poziomu ERH-03H [mm] L [mm] Histereza [mm] co 90 Φ14-4 otw. 96 max 125 Φ Φ62 Φ64.5 Φ ±0,5 Φ77 Typ regulatora ERH ERH ERH ERH-036 ERH ERH ERH ERH L M20x1,5 ERH Zalecany sposób zabudowy regulatora z przyłączem elektrycznym w wykonaniu bez kabla (ERH-xx-xx-x) Φ65 Φ77 76 Φ Φ otwór f14 minimum 2 ±0,5 Φ14-4 otw. co 90 Φ9 max Gniazdo rozgałęźne (nie jest na wyposażeniu regulatora) 2 - Przewód 3 - Rura ze śrubunkiem (nie jest na wyposażeniu regulatora) 4 - Wkrętka dławicy 5 - Regulator 6 - Końcówka z gwintem R3/4" stożkowym strona 7

9 Dwustanowe regulatory poziomu Sposób zamawiania ERH-xx-04 wykonanie standardowe IP66 ERH ERH (z ochroną ramienia pływaka przed zanieczyszczeniami) Histereza przełączania 10mm Histereza przełączania 20mm -3 Histereza przełączania 30mm -4-0 Wygięte ramię pływaka A=125mm B=125mm -4 Wygięte ramię pływaka A=185mm B=80mm -4 Wygięte ramię pływaka A=250mm B=125mm -4-3 Wygięte ramię pływaka A=140mm B=120mm -4-4 Wygięte ramię pływaka A=100mm B=120mm -4-5 Wygięte ramię pływaka A=120mm B=80mm -4-6 Wygięte ramię pływaka A=150mm B=80mm -4-x Wygięte ramię pływaka wg życzenia klienta * -k Wykonanie kwasoodporne * dla wygięcia typu L musi być spełniony warunek A+B=max.1000mm i A/B=max.4; wygięcie typu Z po uzgodnieniu ERH Nastawialna histereza przełączania w zakresie mm Nastawialna histereza przełączania w zakresie mm -k ERH Wykonanie kwasoodporne -k Wykonanie kwasoodporne Przykładowe oznaczenia regulatora ze stałą histerezą przełączania 10mm ERH strona 8

10 Dwustanowe regulatory poziomu Sposób zamawiania ERH-xx-06 wykonanie morskie IP66 ERH ERH (z ochroną ramienia pływaka przed zabrudzeniami) Histereza przełączania 10mm Histereza przełączania 20mm -3 Histereza przełączania 30mm -4-0 Wygięte ramię pływaka A=125mm B=125mm -4 Wygięte ramię pływaka A=185mm B=80mm -4 Wygięte ramię pływaka A=250mm B=125mm -4-3 Wygięte ramię pływaka A=140mm B=120mm -4-4 Wygięte ramię pływaka A=100mm B=120mm -4-5 Wygięte ramię pływaka A=120mm B=80mm -4-6 Wygięte ramię pływaka A=150mm B=80mm -4-x Wygięte ramię pływaka wg życzenia klienta * -k Wykonanie kwasoodporne * dla wygięcia typu L musi być spełniony warunek A+B=max.1000mm i A/B=max.4; wygięcie typu Z po uzgodnieniu ERH Nastawialna histereza przełączania w zakresie mm Nastawialna histereza przełączania w zakresie mm -k ERH Wykonanie kwasoodporne -k Wykonanie kwasoodporne Przykładowe oznaczenia regulatora z nastawialną histerezą przełączania w zakresie mm ERH strona 9

11 Dwustanowe regulatory poziomu Sposób zamawiania ERH-xx-07 wykonanie morskie do pracy w pełnym zanurzeniu IP68 ERH ERH (z ochroną ramienia pływaka przed zabrudzeniami) Histereza przełączania 10mm Histereza przełączania 20mm -3 Histereza przełączania 30mm -4-0 Wygięte ramię pływaka A=125mm B=125mm -4 Wygięte ramię pływaka A=185mm B=80mm -4 Wygięte ramię pływaka A=250mm B=125mm -4-3 Wygięte ramię pływaka A=140mm B=120mm -4-4 Wygięte ramię pływaka A=100mm B=120mm -4-5 Wygięte ramię pływaka A=120mm B=80mm -4-6 Wygięte ramię pływaka A=150mm B=80mm -4-x Wygięte ramię pływaka wg życzenia klienta * Bez kabla Z kablem o długości 3m ** -k Wykonanie kwasoodporne * dla wygięcia typu L musi być spełniony warunek A+B=max.1000mm i A/B=max.4; wygięcie typu Z po uzgodnieniu ** inne długości kabla na zamówienie ERH Nastawialna histereza przełączania w zakresie mm Nastawialna histereza przełączania w zakresie mm Bez kabla Z kablem o długości 3m ** -k Wykonanie kwasoodporne ** inne długości kabla na zamówienie ERH Bez kabla Z kablem o długości 3m ** -k Wykonanie kwasoodporne ** inne długości kabla na zamówienie Przykładowe oznaczenia regulatora w całości kwasoodporny z ochroną ramienia pływaka przed zabrudzeniami ze stałą histerezą przełączania 30mm z kablem o długości 15m ERH k z kablem 15mb strona 10

12 Dwustanowe regulatory poziomu Sposób zamawiania ERH-xx6 wykonanie morskie do pracy w strefach zagrożonych wybuchem IP66 ERH-016 ERH-026 (z ochroną ramienia pływaka przed zabrudzeniami) Histereza przełączania 10mm Histereza przełączania 20mm -3 Histereza przełączania 30mm -4-0 Wygięte ramię pływaka A=125mm B=125mm -4 Wygięte ramię pływaka A=185mm B=80mm -4 Wygięte ramię pływaka A=250mm B=125mm -4-3 Wygięte ramię pływaka A=140mm B=120mm -4-4 Wygięte ramię pływaka A=100mm B=120mm -4-5 Wygięte ramię pływaka A=120mm B=80mm -4-6 Wygięte ramię pływaka A=150mm B=80mm -4-x Wygięte ramię pływaka wg życzenia klienta * * dla wygięcia typu L musi być spełniony warunek A+B=max.1000mm i A/B=max.4; wygięcie typu Z po uzgodnieniu ERH-036 ERH-046 Przykładowe oznaczenia regulatora z nastawialną histerezą przełączania w zakresie mm ERH-036 strona 11

13 Dwustanowe regulatory poziomu Sposób zamawiania ERH-xx6.1 wykonanie morskie do pracy w strefach zagrożonych wybuchem w pełnym zanurzeniu IP68 ERH ERH (z ochroną ramienia pływaka przed zabrudzeniami) Histereza przełączania 10mm Histereza przełączania 20mm -3 Histereza przełączania 30mm -4-0 Wygięte ramię pływaka A=125mm B=125mm -4 Wygięte ramię pływaka A=185mm B=80mm -4 Wygięte ramię pływaka A=250mm B=125mm -4-3 Wygięte ramię pływaka A=140mm B=120mm -4-4 Wygięte ramię pływaka A=100mm B=120mm -4-5 Wygięte ramię pływaka A=120mm B=80mm -4-6 Wygięte ramię pływaka A=150mm B=80mm -4-x Wygięte ramię pływaka wg życzenia klienta * * dla wygięcia typu L musi być spełniony warunek A+B=max.1000mm i A/B=max.4; wygięcie typu Z po uzgodnieniu ERH ERH Przykładowe oznaczenia regulatora ze stałą histerezą przełączania 30mm ERH strona 12

14 Wyposażenie dwustanowych regulatorów poziomu Urządzenia testujące (skręcane lub spawane) Przeznaczenie Urządzenia testujące (testery) służą do mechanicznego sprawdzania poprawności działania regulatora bez konieczności demontażu urządzenia ze zbiornika. Testery mogą współpracować z regulatorami dwustanowymi w wersji ERH-01- lub ERH-03-. Tester do montażu rozłącznego (skręcany) typ ER3560 Materiał Masa stal St3S 1,25 kg Przykład montażu regulatora z testerem ER3560 Tester ER3560 Uszczelka regulatora ER1443 Kołnierz zbiornika Regulator ERH-01lub ERH f Φ6 7,5 14 R1 Φ w. ot Uszczelka testera ER1626 Tester do montażu stałego (spawany) typ ER3495 stal St3S 1,25 kg 123 Przykład montażu regulatora z testerem ER Φ7 Φ80 M12 4 otw. Materiał Masa 2 Φ strona 13

15 Wyposażenie dwustanowych regulatorów poziomu Kołnierze mocujące i redukcyjne Przeznaczenie Kołnierze mocujące lub kołnierze redukcyjne stosowane są w przypadkach, kiedy przeciwkołnierz zbiornika ma wymiary przyłącza inne od standardowego kołnierza regulatora xmm. Przykład montażu regulatora z kołnierzem ER2587 Kołnierze mocujące mogą być stosowane do wszystkich wykonań regulatorów dwustanowych. Zastosowanie kołnierzy redukcyjnych ograniczone jest ich szerokością mającą wpływ na zakres pracy pływaka. Kołnierz mocujący DN80 typ ER2587 Materiał stal gat. 1H18N9T Istnieje możliwość zamówienia regulatora z przyłączem wg wymagań np. kołnierzem wg normy DIN lub ANSI. Kołnierz redukcyjny typ ER2642 Materiał St3S strona 14

16 Wyposażenie dwustanowych regulatorów poziomu Przeciwkołnierz i komora montażowa Przeznaczenie Przeciwkołnierz i komora montażowa to elementy mechaniczne przeznaczone do stałego zamocowania do zbiornika i umożliwiające montaż regulatora. Przeciwkołnierz pozwala zamontować regulator wewnętrz zbiornika. Komora montażowa stosowana jest do zabudowy na rurociągach i zbiornikach o małych gabarytach, a także w przypadku, kiedy obecność regulatora wewnątrz zbiornika nie jest wskazana lub możliwa, np. z uwagi na elementy stałe, które mogą znaleźć się w cieczy i uszkodzić pływak regulatora. Przeciwkołnierz typ ER2646 Materiał St3S 1H18N9T oznaczenie przeciwkołnierza ER2646 oznaczenie przeciwkołnierza ER2646 Elementy mocujące dołączone do przeciwkołnierza. Komora montażowatyp ER Φ30 Sposób zamawiania Φ159 rura kotłowa R35 oraz stal St3S 6,5 kg Φ76 Materiał Masa 270 W zamówieniu należy podać nazwę i typ np. tester skręcany ER3560 strona 15

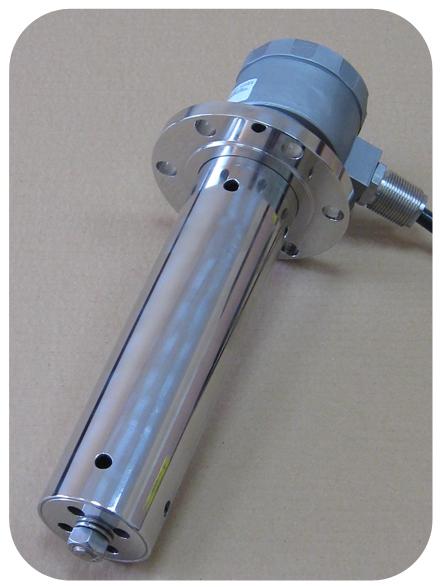

17 Magnetyczne regulatory poziomu Regulatory poziomu ERH-xx0 Przeznaczenie Sygnalizacja poziomu medium o gęstości minimalnej 0,70 g/cm3. Wersja podstawowa montowana od góry występuje z przyłączem kołnierzowym xmm, głowicą ze stopu aluminium i dławikiem kablowym M20x1,5 ze stopniem ochrony IP68. Inne wykonania przyłączy mechanicznych kołnierzowych lub gwintowanych wg kodu zamówieniowego. Istnieje również możliwość zamówienia regulatora z przyłączem wg wymagań np. kołnierzem wg normy DIN lub ANSI. Regulator można zamówić również w wersji w całości wykonanej ze stali kwasoodpornej, z dodatkową osłoną zabezpieczającą pływak, a także z atestowanym kablem o dowolnej długości. Dane techniczne Minimalna gęstość medium Ciśnienie robocze max. Temperatura medium Temperatura otoczenia Ilość punktów przełączania Parametry elektryczne * Histereza przełączania Stopień ochrony obudowy Materiał części mokrej Materiał części suchej Wymiary pływaka Średnica rury osłonowej Masa regulatora ** Masa kabla ATEST 3 0,70 g/cm 1,0 MPa 5 OC + 80OC 5 OC + 60OC 1, 2 lub V AC; 100VA; 1A 230 V DC; 50W; 0,5A 10mm IP68 stal 316L stop Al lub stal 316 Ф40x35mm Ф60mm 0,3...8,5 kg 0,15 kg/mb Przykładowe wykonania ERH-020/ * maksymalne parametry kontaktronów dotyczą obciążeń o charakterze rezystancyjnym; dla obciążeń indukcyjnych jak np. cewki przekaźników, należy zastosować odpowiednie układy zabezpieczające (szczegółowe informacje w instrukcji obsługi) ERH-040/ ** zależy od wykonania Budowa ERH-060/ ERH-090/ ERH10/ strona 16

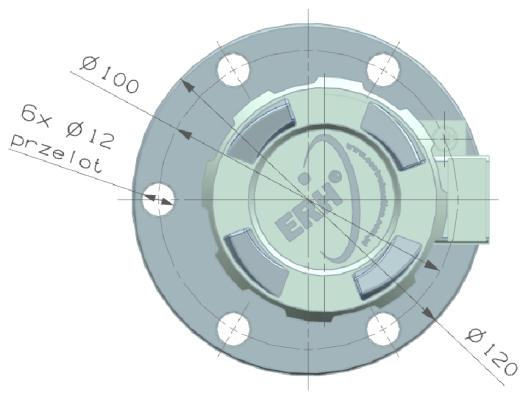

18 Magnetyczne regulatory poziomu Rysunki gabarytowe Wymiary A, B i C zależą od zamówionego wykonania. Dla 1 punktu sygnalizacji: A min. 50mm, A max. 1000mm. Dla 2 punktów sygnalizacji: A min. 150mm, A max 1000mm; B min. 50mm, B max 900mm; (A B) min. 100mm. Dla 3 punktów sygnalizacji: A min. 250mm, A max 1000mm; B min. 150mm, B max 900mm; C min. 50mm, C max 800mm; (A B) min. 100mm, (B C) min. 100mm. Wymiary przyłączy kołnierzowych ERH-020/ ERH-060/ Kołnierze na specjalne wykonanie * Oznaczenie kołnierza CON4/340 CON4/346 CON4/287 CON4/347 CON4/348 ERH-040/ Średnica zewnętrzna Ф 130mm Ф 160mm Ф 170mm Ф 190mm Ф 220mm Ilość otworów Średnica otworu Ф 15mm Ф 14mm Ф 14mm Ф 18mm Ф 18mm Rozstaw otworów Ф 105mm Ф 130mm Ф 138mm Ф 150mm Ф 180mm * inne wykonania kołnierzy po uzgodnieniu strona 17

19 Magnetyczne regulatory poziomu Schematy połączeń elektrycznych Jeden punkt sygnalizacji (jeden pływak) Dwa punkty sygnalizacji (jeden pływak) * Schemat pokazuje stan kontaktronu przy minimalnym poziomie medium - pole magnetyczne pływaka oddziałuje na kontaktron. Kontaktron bez oddziaływania pola magnetycznego p ł y w a k a w t z w. s t a n i e n o r m a l n y m j e s t skonfigurowany jako normalnie otwarty NO. Schemat pokazuje stan kontaktronów przy minimalnym poziomie medium - pole magnetyczne pływaka oddziałuje na kontaktron K2. Kontaktrony bez oddziaływania pola magnetycznego pływaka w tzw. stanie normalnym są skonfigurowane jako: K1 - normalnie otwarty NO K2 - normalnie zamknięty NC Trzy punkty sygnalizacji (dwa pływaki) * Schemat pokazuje stan kontaktronów przy minimalnym poziomie medium - pola magnetyczne pływaków oddziałują na kontaktrony K2 i K3. Kontaktrony bez oddziaływania pola magnetycznego pływaków w tzw. stanie normalnym są skonfigurowane jako: K1 - normalnie otwarty NO K2 - normalnie zamknięty NC K3 - normalnie zamknięty NC * istnieje możliwość innych niż podane konfiguracji wyprowadzeń - po uzgodnieniu Przyłącza elektryczne Regulator wyposażony jest w standardowy dławik zapewniający stopień ochrony obudowy IP68 przy ciśnieniu do 1MPa. W tym wykonaniu regulator może być zamawiany z kablem lub bez kabla. Regulator może być również wyposażony w specjalny dławik o oznaczeniu ER2593 dający możliwość montażu rury osłonowej kabla (nie stanowi elementu wyposażenia). W takim wykonaniu regulator może być zamawiany wyłącznie z kablem. Przyłącze elektryczne ER2593 strona 18

20 Magnetyczne regulatory poziomu Regulator poziomu w wersji mini ERH10 Cechy regulatora w wersji mini Realizowane funkcje: zamknij, otwórz, przełączany Punkt sygnalizacji w przybliżeniu w połowie długości rurki Wykonany w całości ze stali kwasoodpornej Możliwość łatwego montażu np. za pomocą obejmy montażowej ERH10/H-P Schemat połączeń elektrycznych 2 (Standardowo: kabel 3m; 0,75mm x3) Rysunek gabarytowy 45± 0, x Ć 7, 1 ERH10/H Ć PUNKT SYGNALIZACJI M12 Ć Mocowanie za pomocą obejmy 2" ERH10/H-Y strona 19

21 Magnetyczne regulatory poziomu Sposób zamawiania ERH-020 Regulator poziomu z przyłączem kołnierzowym Łmm (4 otwory Ф14/Фmm) ERH-040 Regulator poziomu z przyłączem kołnierzowym Ф120 (6 otworów Ф12/Ф100mm) ERH-060 Regulator poziomu z przyłączem kołnierzowym DN80 PN40 (8 otworów Ф18/Ф160mm) ERH-090 Regulator poziomu z przyłączem gwintowym 2 NPT ERH-XX0 Regulator poziomu z przyłączem wg zamówienia /A 1 punkt sygnalizacji (podać wartość A w mm) * /A/B 2 punkty sygnalizacji (podać wartości A i B w mm) * /A/B/C 3 punkty sygnalizacji (podać wartości A, B i C w mm) * Przyłącze elektryczne bez kabla Przyłącze elektryczne z kablem 3m ** -3 Przyłącze elektryczne ER2593 z kablem 3m ** Dodatkowe opcje wykonania (mogą występować łącznie) ERH10 -K W całości kwasoodporna *** -P Z ochroną pływaka Regulator poziomu z obejmą montażową (wersja mini - w całości kwasoodporna) /H 1 punkt sygnalizacji w przybliżeniu w połowie długości rurki Przyłącze elektryczne z kablem 3m ** Dodatkowe opcje wykonania (mogą występować łącznie) -Y Z jarzmem -P Z ochroną pływaka * zakres co 10mm; dla 1 punktu sygnalizacji: A min. 50mm, A max 1000mm; dla 2 punktów sygnalizacji: A min. 150mm, A max 1000mm; B min. 50mm, B max 900mm; (A B) min. 100mm; dla 3 punktów sygnalizacji: A min. 250mm, A max 1000mm; B min. 150mm, B max 900mm; C min. 50mm, C max 800mm; (A B) min. 100mm, (B C) min. 100mm; inne zakresy po uzgodnieniu ** inne długości kabla na zamówienie *** dla regulatorów przeznaczonych do pracy w pełnym zanurzeniu zalecamy wybór opcji wykonania w całości kwasoodpornej Przykładowe oznaczenia regulatorów Magnetyczny regulator poziomu z przyłączem kołnierzowym xmm (4 otwory Ф14, rozstaw Фmm), 1 punkt sygnalizacji 200mm, przyłącze elektryczne bez kabla, opcja z ochroną pływaka ERH-020/200-P Magnetyczny regulator poziomu z przyłączem kołnierzowym na zamówienie (średnica zewnętrzna Ф130mm, 4 otwory Ф15, rozstaw Ф105mm), 3 punkty sygnalizacji, punkt dolny 950mm, punkt środkowy 600mm, punkt górny 250mm, przyłącze elektryczne do zamocowania rury osłonowej kabla z kablem 3m, opcja wykonania w całości kwasoodporna z ochroną pływaka ERH-XX0/950/600/250-3-KP z kołnierzem CON4/340 Magnetyczny regulator poziomu z obejmą montażową, 1 punkt sygnalizacji w przybliżeniu w połowie długości rurki, przyłącze elektryczne z kablem 15m, opcja wykonania z jarzmem ERH10/H-Y z kablem 15m strona 20

22 APLISENS S.A. o. CONTROLMATICA (PL) Ostrów Wielkopolski ul. Krotoszyńska 35 tel fax
