1 CENTRALKA ALARMOWA ALPA ModBox LED8 Podręcznik użytkownika R02

2 ATEST-Gaz A.M. Pachole Sp.j Gliwice, ul. Spokojna 3 tel: , fax: mail: atest-gaz@atest-gaz-com.pl

3 Spis treści 1.Przeznaczenie Skrócony opis systemu Zasada działania urządzenia PRACA OSTRZEŻENIE ALARM AWARIA Pamięć stanów Eksploatacja Prace konserwatorskie i remontowe w obiekcie BHP przy obsłudze systemu Instrukcja kontroli okresowej Instrukcja montażu systemu rozmieszczenie urządzeń, montaż mechaniczny Jednostka centralna i zasilacz buforowy Montaż czujników gazu Połączenie czujników z jednostką centralną Podłączenie zewnętrznego sygnalizatora akustycznego Podłączenie zasilania i obwodów zewnętrznych Podstawowe dane techniczne: Podstawowa konfiguracja: Utylizacja niepotrzebnego sprzętu przez użytkowników w Unii Europejskiej Załączniki...13 Indeks tabel Tabela 1: Podstawowe dane techniczne...12 Indeks ilustracji Rysunek 1: Podłączenie centralki ALPA MODBOX LED8 dla czujników pracujących w układzie gwiazdy...11 W całym dokumencie przyjęto następującą symbolikę oznaczania kontrolek świecących: - kontrolka mruga, - kontrolka świeci światłem ciągłym, - kontrolka wygaszona, lub jej kolor nieistotny w danej sytuacji. 3/12

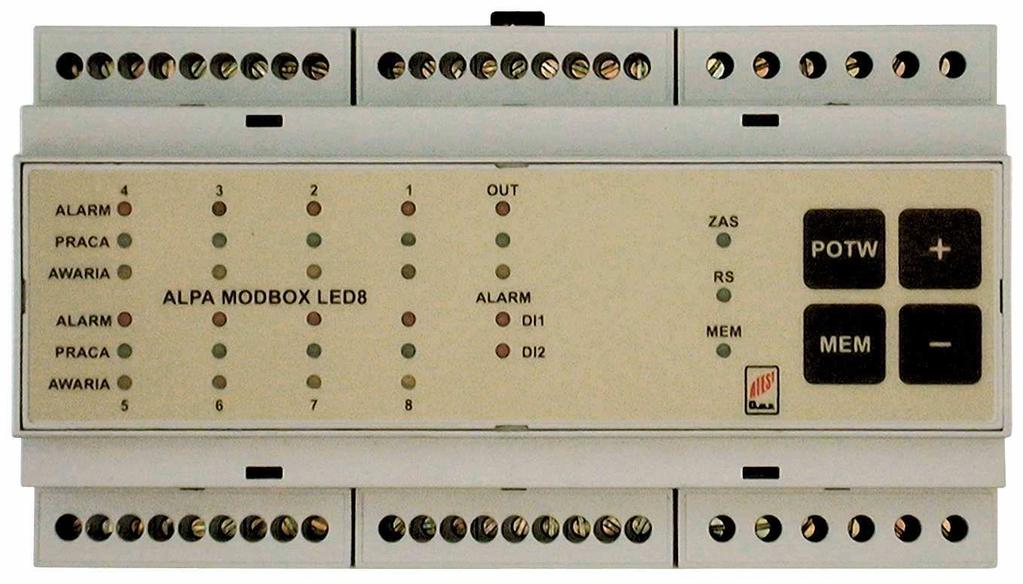

4 1. Przeznaczenie System detekcji gazów ALPA MODBOX LED8 jest nowoczesnym, opartym na technice mikroprocesorowej urządzeniem, przeznaczonym do wykrywania obecności: gazów palnych takich jak gaz ziemny (metan) oraz gaz płynny (propan, propan-butan), par substancji lotnych (pary alkoholi, paliw płynnych), gazów toksycznych (siarkowodór, tlenek węgla), dowolnego innego, do wykrycia którego zastosowano odpowiedni czujnik pomiarowy. z funkcjami: sygnalizacji ostrzeżeń i alarmów, oraz awarii czujników System ten przeznaczony jest do ochrony takich obiektów jak: budynki wielorodzinne, budynki użyteczności publicznej, obiekty związane z eksploatacją i dystrybucją gazów i mediów, oczyszczalnie ścieków, parkingi. 2. Skrócony opis systemu System ALPA MODBOX LED8 jest urządzeniem stacjonarnym, przeznaczonym do pracy ciągłej, montowanym na szynie DIN w szafie sterowniczej lub w odpowiedniej obudowie, do zabudowy bezpośrednio na ścianie wewnątrz obiektu. Kompletny, typowy system ochrony przed wybuchem gazu składa się z następujących elementów: czujników pomiarowych, dokonujących bezpośredniego pomiaru stężenia gazu i zamieniających tą informację na postać sygnału elektrycznego. Sygnał ten następnie doprowadzany jest do centralki, jednostki centralnej (centralki) odpowiedzialnej za: pomiar sygnałów z czujników, generowanie ostrzeżeń i alarmów, diagnostykę. Jest to ten moduł z którym ma do czynienia użytkownik, znajdują się na nim kontrolki świecące, przyciski itp. zasilacza z akumulatorem, odpowiedzialnego za zasilanie centralki i czujników, dodatkowego, zewnętrznego sygnalizatora akustycznego (syreny), służącego do bezpośredniego informowania otoczenia o zagrożeniu. 3. Zasada działania urządzenia Detektor w czasie swojej pracy dokonuje nieustannego pomiaru stężenia gazu w otoczeniu, przeprowadza systematyczne testy sprawności głowic pomiarowych. W zależności od wyniku powyższych czynności, rozróżnia następujące stany: PRACA wszystko w porządku, OSTRZEZENIE niewielki wyciek gazu, ALARM wyciek krytycznie duży, AWARIA wykryto uszkodzenie systemu lub czujnika pomiarowego 3.1 PRACA Jest to podstawowy tryb pracy urządzenia, mamy z nim do czynienia wtedy gdy wszystko jest w porządku. Stan ten identyfikujemy po tym, iż świecą się tylko i wyłącznie kontrolki w kolorze zielonym. W tym przypadku wszystkie przekaźniki są wyłączone, za wyjątkiem przekaźnika AWARIA. Detektor nie wymaga specjalnej uwagi użytkownika, oprócz: możliwie częstej kontroli wskazań, najlepiej codziennie, systematycznego zlecania przeglądów - jak to opisano w końcowej części niniejszej dokumentacji. 4/12

5 3.2 OSTRZEŻENIE Zachowanie się systemu w OSTRZEŻENIU : Stan ten wystąpi wtedy, gdy zostanie wykryty niewielki wyciek gazu wymagający powiadomienia użytkownika w celu podjęcia odpowiednich działań kontrolnych. Stan ten jest sygnalizowany: mruganiem czerwonej kontrolki ALARM, odpowiadającej czujnikowi który ten alarm wykrył, w stanie tym będzie emitowany przerywany sygnał dźwiękowy. Sygnał ten można zablokować poprzez przyciśnięcie klawisza POTW, co będzie rozumiane przez system iż użytkownik zauważył zaistniałą sytuację. Sygnał ten włączy się ponownie po okresie 30 minut. Stan ostrzeżenia nie powoduje włączenia zewnętrznej syreny, włączony zostaje sygnał OC OSTRZEŻENIE, do sterowania sygnalizatorem optycznym, załącza się przekaźnik OSTRZEŻENIA. Czynności, które należy podjąć przy sygnalizacji OSTRZEŻENIA : sprawdzić przyczynę, którą np. może być: chwilowy wyciek gazu związany z pracami konserwatorskimi. W takiej sytuacji osoby dokonujące tych prac są zobowiązane do jego usunięcia oraz do przewietrzenia obiektu, niekontrolowany wyciek gazu z nieszczelności. W tej sytuacji należy zgłosić ten fakt konserwatorowi lub innemu, odpowiedzialnemu za obiekt podmiotowi, zakłócenie pracy czujnika innymi substancjami (patrz końcowa część dokumentacji) - substancje te należy usunąć z nadzorowanego pomieszczenia, przesunięcie charakterystyki czujnika. Czujniki, w miarę upływu czasu, mają tendencję do dryfowania zera w kierunku alarmu. Dlatego też, jeśli nie będą okresowo rekalibrowane, może się zdarzyć iż próg ostrzeżenia przesunie się do poziomu czystego powietrza. Przyczynę tą należy podejrzewać w sytuacji gdy kompetentne służby sprawdziły za pomocą odpowiedniego przyrządu brak wycieków gazu w obiekcie, i nie stwierdzono obecności substancji zakłócających. 3.3 ALARM Zachowanie się systemu w ALARMIE : Pojawia się, gdy stężenie wykryte na którejś z głowic przekroczyło wartość progową ALARMU. Stanowi temu towarzyszy ciągłe palenie się czerwonej kontrolki LED, przy czujniku który to stężenie wykrył. W stanie tym: generowany jest sygnał dźwiękowy - podobnie jak w ostrzeżeniu za pomocą wbudowanego buczka. UWAGA!!! W stanie ALARMU nie jest możliwe wyłączenie buczka, włączony zostaje sygnał OC ALARM, do sterowania syreną zewnętrzną. Wciśnięcie klawisza POTW spowoduje dezaktywację syreny zewnętrznej na czas 30 minut, włącza się przekaźnik ALARMU oraz ALARMU PODTRZYMANEGO. Przekaźnik alarmu podtrzymanego można skasować dopiero po ustąpieniu stanu ALARMOWEGO na którymkolwiek z kanałów. Czynności, które należy podjąć przy sygnalizacji ALARMU : przeanalizować prawdopodobieństwo wystąpienia innej przyczyny niż niekontrolowany wyciek zwłaszcza prawdopodobieństwo wycieku spowodowanego przez konserwatorów lub prawdopodobieństwo zatrucia czujnika przez np. malarzy, gdy powyższe przyczyny są mało prawdopodobne: usunąć osoby postronne z zagrożonego obszaru, w miarę możliwości umożliwić przewietrzenie zagrożonych pomieszczeń - przez otwarcie okien, drzwi (jeśli centralka nie steruje samoczynnie załączaniem wentylacji), wezwać odpowiednie służby konserwatorskie w celu sprawdzenia szczelności instalacji i usunięcia ewentualnych nieszczelności. 3.4 AWARIA Jednocześnie z procesem pomiaru stężenia gazu urządzenie dokonuje szeregu pomiarów testowych, mających za zadanie określenie stanu technicznego systemu. Celem tej czynności jest wykrycie i zasygnalizowanie użytkownikowi wszystkich nieprawidłowości w jego pracy. Gdy wykryta zostanie błędna 5/12

6 praca któregoś z czujników urządzenie sygnalizuje AWARIĘ. Wystąpienie AWARII spowoduje włączenie wewnętrznego sygnalizatora akustycznego oraz wyłączenie przekaźnika AWARII (aktywację styków NC- COM). Wciśnięcie klawisza POTW spowoduje dezaktywację syreny wewnętrznej. Kontrolka ZASILANIE Świecenie się kontrolki ZAS oznacza pełną sprawność układu do działania, a więc do wykrycia gazu. Zgaśnie ona: w przypadku uszkodzenia sterownika, spadku lub zaniku napięcia zasilania sterownika, rozładowania akumulatora. 4. Pamięć stanów W trakcie czuwania stanem normalnym urządzenia jest świecenie się tylko kontrolki PRACA w kolorze zielonym. W przypadku, gdy na którymkolwiek z kanałów wystąpi któryś ze stanów: ALARM, OSTRZEŻENIE bądź AWARIA zostanie to zasygnalizowane zapaleniem odpowiedniej kontrolki dla danego kanału. Na wyświetlaczu zapali się wówczas mrugająca kontrolka MEM oznaczająca, iż w pamięci zawarta jest historia uprzednich zdarzeń. W związku z tym, iż detektor może nie być nadzorowany przez cały czas, a mogą zdarzać się sytuacje nietypowe o charakterze samo zanikającym i krótkotrwałym, przewidziano pamiętanie tych stanów, tak by obsługa mogła się o nich dowiedzieć się w późniejszym czasie. Wyświetlanie opisanych poniżej stanów jest możliwe jedynie w przypadku gdy nie jest sygnalizowana w danej chwili awaria, ostrzeżenie bądź alarm: wciśnięcie klawisza MEM spowoduje wyświetlenie zawartości pamięci na płycie czołowej, co zasygnalizowane zostanie zaświeceniem kontrolki MEM światłem ciągłym, wciśnięcie klawisza POTW na czas 5 sekund pozwala na skasowanie zawartości pamięci, ponowne wciśnięcie klawisza MEM spowoduje powrót do wyświetlania stanu aktualnego. 5. Eksploatacja Wpływ substancji zakłócających. Jak już zaznaczano, niektóre gazy oraz substancje lotne mogą powodować generowanie fałszywych alarmów. Zastosowane w czujnikach sensory gazu charakteryzują się dużą wrażliwością na wykrywane gazy i względną odpornością na działanie substancji zakłócających. Substancje te, przy odpowiednio dużych stężeniach, mogą powodować generowanie ostrzeżeń i alarmów mimo braku wykrywanego gazu w powietrzu. Wpływ poszczególnych substancji na czujnik jest podany w DTR czujnika i zależy od rodzaju zastosowanego czujnika. 6. Prace konserwatorskie i remontowe w obiekcie W czasie wykonywania prac remontowo-budowlanych w pomieszczeniach, w których zamontowano system ALPA MODBOX LED8, należy pamiętać o odpowiednim zabezpieczeniu tych urządzeń i pouczeniu wykonawców o odpowiedzialności za dokonane zniszczenia. Jest to o tyle ważne, iż ewentualne uszkodzenia mechaniczne nie są objęte gwarancją, a wręcz powodują jej utratę. Skutki tego obciążają użytkownika. Prosimy o zwrócenie szczególnej uwagi na: MALARZY: nie wolno zamalowywać farbą czujników, w szczególności spieków mosiężnych, przez które gaz migruje do wnętrza czujnika, na czas malowania jakąkolwiek farbą za wyjątkiem wodnej niezbędne jest całkowite wyłączenie systemu, gdyż wysokie stężenie rozpuszczalników w powietrzu może wręcz spowodować nieodwracalną utratę własności sensora, nie wolno zamalowywać centralki. POZOSTAŁYCH WYKONAWCÓW: nie wolno doprowadzać do przecinania bądź uszkadzania izolacji przewodów łączących system, żaden element systemu, a w szczególności centralka, nie może służyć jako podstawka na narzędzia lub oparcie. 6/12

7 7. BHP przy obsłudze systemu System został zaprojektowany tak, by zapewnić pełnię bezpieczeństwa - zarówno od strony funkcjonalnej jak i elektrycznej. Jednak niezbędne jest przestrzeganie następujących zasad bezpieczeństwa elektrycznego: zdjęcie płyty czołowej detektora lub jego otwieranie jest niedozwolone i powoduje utratę gwarancji, przyłączenie czujników gazu jest dozwolone tylko pod warunkiem wcześniejszego odłączenia zasilania detektora. Czynność tą może wykonać tylko osoba upoważniona przez producenta, w razie konieczności - elektryk posiadający eksploatacyjne uprawnienia energetyczne min. do 220V. 8. Instrukcja kontroli okresowej Urządzenie, mimo swego zaawansowania technologicznego, musi być poddawane okresowej kontroli stanu technicznego. Za kontrolę tą jest odpowiedzialny użytkownik. Użytkownik zobowiązany jest - we własnym interesie - do bieżącego nadzoru nad instalacją wg. poniższego programu: Czynności dokonywane przez użytkownika: CODZIENNIE: Sprawdzenie wskazań urządzenia. RAZ NA KWARTAŁ sprawdzenie poprawności połączeń, braku uszkodzeń mechanicznych, sprawdzenie działania (poprzez podanie gazu na czujniki). Próby te wykonuje uprawniony i przeszkolony pracownik użytkownika. Zobowiązany jest on do natychmiastowego zgłaszania do producenta wszelkich uwag i podejrzeń co do stanu urządzenia. Przeglądy wykonywane przez PRODUCENTA: Przeglądy te są wykonywane w okresach określonych w karcie gwarancyjnej przez Autoryzowany serwis producenta, po zgłoszeniu tej potrzeby przez użytkownika. 9. Instrukcja montażu systemu rozmieszczenie urządzeń, montaż mechaniczny 9.1 Jednostka centralna i zasilacz buforowy Jednostkę centralną wraz z zasilaczem i akumulatorem należy zamontować w szafie sterowniczej na szynie DIN 35 lub umieścić w szafce przyłączeniowej w miejscu dostępnym dla uprawnionej obsługi, jednak w miarę możliwości tak, by utrudnić dostęp osobom niepowołanym. Należy unikać miejsc o dużej wilgotności. Wysokość montażu - ok. 170 cm nad ziemią. 9.2 Montaż czujników gazu Poniżej opisano zasady lokalizacji dla najczęściej spotykanych czujników. Szczegóły zawarte są w DTR czujnika. Czujniki gazu ziemnego (NG) Czujniki te należy rozmieszczać na suficie zabezpieczanego obszaru lub w jego pobliżu (nie niżej niż ok. 40 cm. od sufitu) w taki sposób, by odległość w poziomie od dowolnego punktu zabezpieczanego obszaru na suficie do czujnika nie przekraczała 8 metrów, przy założeniu braku przeszkód mechanicznych na drodze między źródłem emisji a czujnikiem. W przypadku montażu czujników na ścianie należy skierować je stroną pomiarową ku dołowi. Rozmieszczanie i montaż czujników: czujniki należy umieszczać na przewidywanej drodze gazu ze źródła emisji do kratki wentylacyjnej, jeśli część sufitu jest oddzielona od reszty kotłowni przegrodą wyższą niż ok cm - to zaleca się dla tej części osobny czujnik, 7/12

8 czujników nie należy montować bezpośrednio nad kotłem, gdyż ogrzane przez gorący kocioł powietrze spowoduje wywiewanie metanu z okolic czujnika, na kablu połączeniowym, bezpośrednio przed wejściem do obudowy czujnika, zaleca się robić pętelkę bądź U, by woda kondensująca się na przewodzie bądź ściekająca z sufitu nie spływała do czujnika, ze względów niezawodnościowych zaleca się stosowanie przynajmniej dwóch czujników gazu. Czujniki gazu płynnego (LPG) Czujniki te należy umieszczać wg. podobnych zasad jak czujniki metanu, z uwzględnieniem faktu iż zarówno propan jak i butan są cięższe od powietrza i będą się gromadzić w okolicy podłogi. Z tego powodu czujniki te nie powinny się znaleźć wyżej niż ok cm. od posadzki. Czujniki tlenku węgla (CO) Ze względu na zbliżoną gęstość do powietrza detektor należy zamontować ok m nad ziemią, szczególnie na stacjach diagnostycznych samochodów, gdzie rozgrzane gazy wylotowe mają tendencję do unoszenia się ku górze. Czujniki siarkowodoru (H 2S) Siarkowodór jest cięższy od powietrza, będzie więc ścielić się przy podłodze. Zaleca się montaż czujników na wysokości ok. 30 cm od podłogi. Należy skierować je stroną pomiarową ku dołowi. W obiektach typu oczyszczalnie ścieków zaleca się montaż czujników w obudowach bryzgoszczelnych, zabezpieczających czujnik przed bezpośrednim zalaniem wodą. Czujniki par rozcieńczalników i paliw Przy montażu czujników należy się kierować wskazaniami technologa bądź rzeczoznawcy PPOŻ. 9.3 Połączenie czujników z jednostką centralną UWAGA! Przewody podłączane do zaciskow centralki powinny być wykończone końcówkami tulejkowymi (SIMKO, ERKO, itp.). Linię zasilającą należy zaprojektować w ten sposób by przy najniższym spodziewanym napięciu zasilania napięcie widziane na zaciskach czujnika nie spadło poniżej dopuszczalnej wartości. 1.1 Zasilanie czujnika Standardowo w czujnikach z cyfrową transmisją danych przyjmuje się, iż napięcie to nie powinno spaść poniżej 10 V. Pobór mocy przez czujnik jest wielkością stałą w zakresie dopuszczalnych napięć zasilania. W miarę spadku napięcia zasilania rośnie pobór prądu z zasilacza. Przykładowo jeśli czujnik pobiera 1W, to: przy zasilaniu z 24V prąd zasilania wyniesie 1W/24V = 40mA, przy zasilaniu z 15V prąd zasilania wyniesie 1W/15V = 67mA, przy zasilaniu z 10V prąd zasilania wyniesie 1W/10V = 100 ma 1.2 Przykład System z pojedynczym czujnikiem: Zadanie: Dobrać kabel zasilający czujnik w warunkach jak niżej: Dane: pobór mocy przez czujnik: 1.5W, min. napięcie zasilacza: 21V, min. dopuszczalne napięcie zasilania czujnika: 10.5V odległość pomiędzy centralką a czujnikiem: 1050 m Obliczenia: maks. pobór prądu przez czujnik: 1.5W/10.5V = A, 8/12

9 dopuszczalny spadek napięcia na linii: 21V 10.5V = 10.5V, maksymalna rezystancja linii: 10.5V / A = 73.5Ω, Dobór kabla: kabel o przekroju 0.5 mm 2 : R(2x1050m) = 36/1000 * 2100 = 75.6Ω. Jak widać ten kabel nie nadaje się. kabel o przekroju 1.0 mm 2 : R(2x1050m) = 18/1000 * 2100 = 37.8Ω. Jak widać można zastosować kable: LiYCY 2 x 2 x 1.0, YTKSY 3 x 2 x Podłączenie zewnętrznego sygnalizatora akustycznego Połączenia te należy wykonać przewodem o przekroju min 0,5mm 2 na zaciskach WYJ OC (dla centralek LED8 od numeru CF 6710 GND, OC1, OC2, dla centralek LED8 do numeru CF ZAS, OC1, OC2 patrz Rysunek 1). Przy stosowaniu kabli o najmniejszych średnicach należy pamiętać o tym, iż mają one stosunkowo małą wytrzymałość mechaniczną. Dlatego w uzasadnionych przypadkach zaleca się stosowanie korytek PCV. Nie należy jednak stosować zbyt grubych przewodów ze względu na ograniczony przekrój dławic w obudowie. Przewody o zbyt dużych średnicach mogą nie przejść przez ich światło. 9.5 Podłączenie zasilania i obwodów zewnętrznych Centralkę należy zasilić zgodnie z parametrami - patrz Podstawowe dane techniczne:. Uwaga! Parametry zasilania centrali muszą być odpowiednie także dla pozostałych elementów systemu (czujników i sygnalizatorów). Centralka posiada 4 przekaźniki ze stykami bezpotencjałowymi, które można wykorzystać do sterowania układami automatyki, sygnalizacją lub układami wentylacji (np. dwubiegowym wentylatorem). Przy wykonywaniu tych instalacji należy pamiętać o następujących rzeczach: ze względów bezpieczeństwa urządzenie pozbawione jest wyłącznika sieciowego. Z tego względu należy przewidzieć wyłącznik nadprądowy zasilania na linii zasilającej urządzenie (patrz Rysunek 1). Wyłącznik ten powinien znaleźć się w osobnej szafie przyłączeniowej i powinien zabezpieczać obydwie linie zasilające - patrz Rysunek 1. wyjścia przekaźnikowe nie są zabezpieczone przed przeciążeniem. Spowodowanie zwarcia na ich wyjściach może spowodować nieodwracalne uszkodzenie centralki. Z tego względu należy przewidzieć zewnętrzne obwody zabezpieczające te przekaźniki zgodnie z regułami sztuki obowiązującymi przy wykonywaniu tego typu instalacji. w przypadku sterowania obwodami o większej mocy i obciążeniu indukcyjnym należy stosować dodatkowy stycznik sterujący bezpośrednio urządzeniem (np. zespołem wentylatorów), nie należy przekraczać danych technicznych zawartych w Tabela 1. Centralka : odczytuje sygnały w standardzie ma, sygnalizuje przekroczenie progów ostrzeżenia, alarmu, sygnalizuje uszkodzenia czujników (np. urwanie przewodu), ma możliwość wysterowania do czterech różnych urządzeń za pomocą przekaźników, współpracuje z sygnalizatorami optyczno-akustycznymi. 9/12

10 Rysunek 1: Podłączenie centralki ALPA MODBOX LED8 dla czujników pracujących w układzie gwiazdy 10/12

11 10. Podstawowe dane techniczne: Zasilanie Wejścia pomiarowe - ilość kanałów - wejściowa rezystancja pomiarowa - generowane napięcie zasilania czujników Natężenie dźwięku wewnętrznego sygnalizatora akustycznego Obudowa - stopień IP - klasa ochronności Wejścia cyfrowe Wyjścia przekaźnikowe Wyjścia napięciowe Mocowanie Tabela 1: Podstawowe dane techniczne 10 30V DC, 3W Ω równe napięciu zasilania centralki ok. 60dB. IP 20 II 0 1V nieaktywne 10 30V aktywne polaryzacja dowolna styki bezpotencjałowe, przełączane, 230V, 3A niezabezpieczone napięcie równe napięciu zasilania centralki max obciążenie 300mA niezabezpieczone szyna DIN-35 Wymiary: 11/12

12 11. Podstawowa konfiguracja: Wyjścia przekaźnikowe: Wyjście przekaźnikowe Funkcja Aktywacja wyjścia: Dezaktywacja wyjścia: PK1 OSTRZEŻENIE Przekroczony został próg ostrzeżenia lub aktywowane DI1 lub DI2 Spadek wartości mierzonego stężenia gazu poniżej progu ostrzeżenia, nieaktywne DI1 i nieaktywne DI2 PK2 ALARM Przekroczony został próg alarmowy lub aktywowane DI1 lub DI2 Spadek wartości mierzonego stężenia gazu poniżej progu alarmowego, nieaktywne DI1 i nieaktywne DI2 PK3 ALARM PODTRZYMANY Przekroczony został próg alarmowy lub aktywowane DI1 lub DI2 Spadek wartości mierzonego stężenia gazu poniżej progu alarmowego, nieaktywne DI1, nieaktywne DI2 i wciśnięcie klawisza "POTW" PK4 AWARIA Żadne z urządzeń nie znajduje się w stanie AWARII Przynajmniej jedno urządzenie w stan awarii lub brak zasilania systemie sygnalizuje Wyjścia napięciowe OC: Wyjście napięciowe Funkcja Aktywacja wyjścia: Dezaktywacja wyjścia: OC1 OSTRZEŻENIE Przekroczony został próg ostrzeżenia lub aktywowane DI1 lub DI2 Spadek wartości mierzonego stężenia gazu poniżej progu ostrzeżenia, nieaktywne DI1 i nieaktywne DI2 OC2 ALARM Przekroczony został próg alarmowy Spadek wartości mierzonego stężenia gazu poniżej progu alarmowego lub wciśnięcie klawisza "POTW" *U zas - napięcie podane na zaciski zasilania centralki (napięcie na wyjściu OC w stanie aktywności = Uzas) 12. Utylizacja niepotrzebnego sprzętu przez użytkowników w Unii Europejskiej Ten symbol na produkcie lub jego opakowaniu oznacza, że nie wolno wyrzucać go wraz z pozostałymi odpadami domowymi. W tym wypadku użytkownik jest odpowiedzialny za właściwą utylizację przez dostarczenie urządzenia do wyznaczonego punktu, który zajmie się dalszą utylizacją sprzętu elektrycznego i elektronicznego. Osobne zbieranie i przetwarzanie wtórne niepotrzebnych urządzeń ułatwia ochronę środowiska naturalnego i zapewnia, że utylizacja odbywa się w sposób chroniący zdrowie człowieka i środowisko. Więcej informacji na temat miejsc, do których można dostarczać niepotrzebne urządzenia do utylizacji, można uzyskać od władz lokalnych, lokalnej firmy utylizacyjnej oraz w miejscu zakupu produktu. Urządzenia można również odesłać do producenta. 13. Załączniki 1. DEZG023 deklaracja zgodności WE 2. PU-Z-026 Przykładowy schemat podłączeń urządzeń ALPA EcoWent, ALPA EcoDet-2, ALPA MODBOX LED 8 i ALPA ZB03 w układ gwiazda 12/12
