CZĘŚĆ II SIWZ SPECYFIKACJA PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 CZĘŚĆ II SIWZ SPECYFIKACJA PRZEDMIOTU ZAMÓWIENIA Radom, sierpień 2015 r. Strona 1 z 5

2 PRZEDMIOT ZAMÓWIENIA. Przedmiotem zamówienia jest wykonanie przeglądów serwisowych agregatów prądotwórczych zainstalowanych w stacjach elektroenergetycznych oraz siedzibie PSE S.A. Oddział w Radomiu. W przypadku agregatu zainstalowanego w SE Abramowice ze względu na dotrzymanie warunków gwarancji konieczne jest wykonanie przeglądu agregatu przez serwis dostawcy lub przy udziale przedstawiciela serwisu dostawcy agregatu. Ze względów organizacyjno-budżetowych przedmiot zamówienia podzielona na dwa pakiety. Pakiet I 1 ZAKRES PRAC. W zakres przeglądu wchodzi wykonanie następujących czynności: 1. Sprawdzenia: a. braku wycieków oleju, cieczy chłodzącej i paliwa, b. szczelności układu wydechowego, c. stanu przewodów giętkich, d. poziomu cieczy chłodzącej, e. naciągu oraz stanu pasków klinowych, f. stanu mocowania silnika i generatora oraz elementów amortyzujących, g. układu podgrzewania płynu chłodzącego (bloku silnika), h. wskaźników i przycisków na tablicy sterowniczej, i. stanu akumulatorów rozruchowych wraz ze sprawdzeniem poziomu elektrolitu i ewentualne jego uzupełnienie, j. układu ładowania akumulatorów rozruchowych w trybie praca i postój, k. stanu połączeń pomiędzy akumulatorami rozruchowymi a rozrusznikiem i alternatorem, l. stanu połączeń przewodów mocy oraz uziemień generatora, m. stanu zabezpieczeń agregatu. 2. Wymiana smaru we wszystkich punktach smarowania. 3. Wymiana oleju silnikowego. 4. Wymiana filtra oleju. 5. Wymiana filtra paliwa. 6. Wymiana filtra powietrza. 7. Wykonanie prób funkcjonalnych agregatu w pozycji pracy Auto i Ręczna wraz z pomiarem podstawowych parametrów pracy (napięcie, częstotliwość, napięcie ładowania akumulatorów rozruchowych). 8. Opracowanie protokołu z wykonanego przeglądu wraz z wynikami pomiarów. 9. Dokonanie wpisu o wykonanym przeglądzie w książce eksploatacji agregatu prądotwórczego a w przypadku braku w książce eksploatacji stacji. 10. Utylizacja odpadów powstałych w wyniku prowadzonych prac. 2 ZESTAWIENIE STACJI Z DANYMI ADRESOWYMI I TYPAMI AGREGATÓW PRĄDOTWÓRCZYCH DO PRZEGLĄDÓW. 1. SE 220/110 kv Abramowice, ul. Abramowicka 41, Lublin agregat typu Stockholm 250 DPS produkcji firmy Delta Power. 2. SE 400/220 kv Kielce, Micigózd, Piekoszów agregat typu P 250 E produkcji firmy F.G. Wilson. Strona 2 z 5

3 3. SE 400/110 kv Krosno Iskrzynia, ul. Energetyków 1, Iskrzynia, Krościenko Wyżne agregat typu MG 220 SS produkcji firmy GenSet. 4. SE 220/110 kv Rożki, Rożki, Kowala agregat typu E-200 SS/A produkcji firmy Enertek. 5. Siedziba Oddziału, ul. Żeromskiego 75, Radom agregat typu Water 200 produkcji firmy PexPolPlus. 3 UZGODNIENIA TERMINÓW I WARUNKÓW WYKONANIA PRZEGLĄDÓW. Termin i warunki wykonania prac wymagają wcześniejszego uzgodnienia z następującymi osobami, odpowiednio dla: 1. SE 220/110 kv Abramowice, Pan Jacek Palak, tel SE 400/220 kv Kielce, Pan Konrad Karbowniczek, tel SE 400/110 kv Krosno Iskrzynia, Pan Edward Ciba, tel SE 220/110 kv Rożki, Pan Piotr Pająk, tel Siedziba Oddziału, Pan Sławomir Iwański, tel WYMAGANIA ODNOŚNIE REALIZACJI PRAC 1. Przeglądy należy wykonać najpóźniej do dnia r. 2. Wszystkie prace związane z przeglądami należy wykonywać w oparciu o DTR urządzeń oraz wytyczne Zamawiającego. 3. Materiały eksploatacyjne konieczne do realizacji przedmiotu zamówienia dostarcza Wykonawca. 4. Wykonawca powinien posiadać dostęp do niezbędnych części zamiennych. 5. Wykonawca zapewni sprzęt, narzędzia oraz aparaturę pomiarową niezbędną do wykonania zamówienia. 6. Osoby wykonujące prace powinny posiadać ważne świadectwa kwalifikacyjne bez ograniczeń napięcia zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 16 marca 1998 r. 7. Prace należy prowadzić w zespołach dwu osobowych. 8. Protokół odbioru, stwierdzający należyte wykonanie prac, stanowi podstawę do wystawienia faktury przez Wykonawcę. Data odbioru jest datą sprzedaży pracy (usługi). 9. Rozliczenie prac odbędzie się na podstawie stawek zawartych w ofercie Wykonawcy. 10. Płatność zostanie zrealizowana w ciągu 21 dni od daty dostarczenia faktury do siedziby Zamawiającego jednak nie wcześniej niż po dostarczeniu kompletu wymaganych dokumentów w języku polskim. 5 INFORMACJE DODATKOWE 1. Wykonawca dostosuje się do harmonogramu realizacji prac oraz uwzględni odpowiednią liczbę brygad w celu realizacji tego zadania eksploatacyjnego. 2. Wykonawca wszystkie prace będzie wykonywać zgodnie z Instrukcją BHP przy urządzeniach i instalacjach elektroenergetycznych PSE S.A. na polecenie pisemne na pracę wystawione na osobę posiadającą odpowiednie uprawnienia. 3. W składanej ofercie należy przewidzieć koszty z tytułu: a. dopuszczeń brygad do pracy i ewentualnych wyłączeń towarzyszących, b. transportu, magazynowania i zabezpieczenia materiałów, c. organizacji zaplecza dla potrzeb wykonawcy prac. Strona 3 z 5

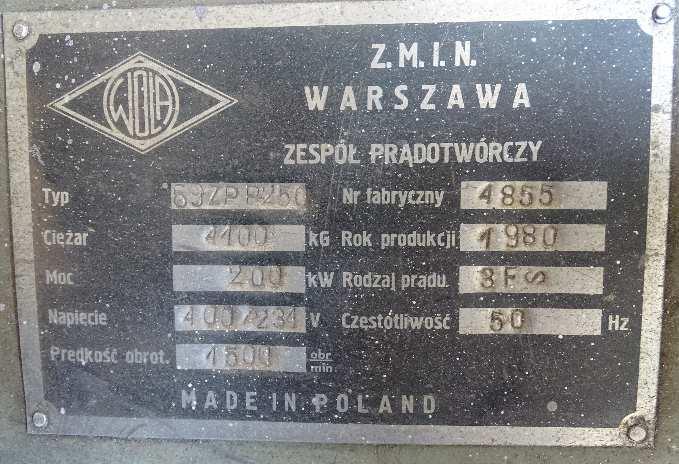

4 Pakiet II 1 ZAKRES PRAC. W zakres przeglądu wchodzi wykonanie następujących czynności: 1. Sprawdzenia: a. braku wycieków oleju, cieczy chłodzącej i paliwa, b. szczelności układu wydechowego, c. stanu przewodów giętkich, d. poziomu cieczy chłodzącej, e. naciągu oraz stanu pasków klinowych, f. stanu mocowania silnika i generatora oraz elementów amortyzujących, g. układu podgrzewania płynu chłodzącego (bloku silnika), h. wskaźników i przycisków na tablicy sterowniczej, i. stanu akumulatorów rozruchowych wraz ze sprawdzeniem poziomu elektrolitu i ewentualne jego uzupełnienie, j. układu ładowania akumulatorów rozruchowych w trybie praca i postój, k. stanu połączeń pomiędzy akumulatorami rozruchowymi a rozrusznikiem i alternatorem, l. stanu połączeń przewodów mocy oraz uziemień generatora, m. stanu zabezpieczeń agregatu. 2. Wymiana smaru we wszystkich punktach smarowania. 3. Wymiana oleju silnikowego. 4. Wymiana filtra oleju. 5. Wymiana filtra paliwa. 6. Wymiana filtra powietrza. 7. Wykonanie prób funkcjonalnych agregatu w pozycji pracy Auto i Ręczna wraz z pomiarem podstawowych parametrów pracy (napięcie, częstotliwość, napięcie ładowania akumulatorów rozruchowych). 8. Opracowanie protokołu z wykonanego przeglądu wraz z wynikami pomiarów. 9. Dokonanie wpisu o wykonanym przeglądzie w książce eksploatacji agregatu prądotwórczego a w przypadku braku w książce eksploatacji stacji. 10. Utylizacja odpadów powstałych w wyniku prowadzonych prac. 2 LOKALIZACJA STACJI Z DANYMI ADRESOWYMI I TYPEM AGREGATU PRĄDOTWÓRCZEGO DO PRZEGLĄDU. SE 400/110 kv Dobrzeń, ul. Opolska 135, Dobrzeń Mały agregat typu 69 ZPP-250 Strona 4 z 5

5 3 UZGODNIENIA TERMINÓW I WARUNKÓW WYKONANIA PRZEGLĄDÓW. Termin i warunki wykonania prac wymagają wcześniejszego uzgodnienia z następującymi osobami, odpowiednio dla: SE 400/110 kv Dobrzeń, Pan Ryszard Kołtunowicz, tel SE 400/110 kv Dobrzeń, Pan Andrzej Kurt, tel WYMAGANIA ODNOŚNIE REALIZACJI PRAC 1. Przegląd należy wykonać najpóźniej do dnia r. 2. Wszystkie prace związane z przeglądem należy wykonywać w oparciu o DTR urządzeń oraz wytyczne Zamawiającego. 3. Materiały eksploatacyjne konieczne do realizacji przedmiotu zamówienia dostarcza Wykonawca. 4. Wykonawca powinien posiadać dostęp do niezbędnych części zamiennych. 5. Wykonawca zapewni sprzęt, narzędzia oraz aparaturę pomiarową niezbędną do wykonania zamówienia. 6. Osoby wykonujące prace powinny posiadać ważne świadectwa kwalifikacyjne bez ograniczeń napięcia zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 16 marca 1998 r. 7. Prace należy prowadzić w zespołach dwu osobowych. 8. Protokół odbioru, zatwierdzony przez Zamawiającego, stanowi podstawę do wystawienia faktury przez Wykonawcę. Data odbioru jest datą sprzedaży pracy (usługi). 9. Rozliczenie prac odbędzie się na podstawie stawek zawartych w ofercie Wykonawcy. 10. Płatność zostanie zrealizowana w ciągu 21 dni od daty dostarczenia faktury do siedziby Zamawiającego jednak nie wcześniej niż po dostarczeniu kompletu wymaganych dokumentów w języku polskim. 5 INFORMACJE DODATKOWE 1. Wykonawca dostosuje się do harmonogramu realizacji prac oraz uwzględni odpowiednią liczbę brygad w celu realizacji tego zadania eksploatacyjnego. 2. Wykonawca wszystkie prace będzie wykonywać zgodnie z Instrukcją BHP przy urządzeniach i instalacjach elektroenergetycznych PSE S.A. zgodnie z zasadami panującymi na obiekcie elektroenergetycznym (ew. na polecenie pisemne na pracę wystawione na osobę posiadającą odpowiednie uprawnienia). 3. W składanej ofercie należy przewidzieć koszty z tytułu: a. organizacji zaplecza dla potrzeb wykonawcy prac (ewentualnych dopuszczeń brygady do pracy, b. transportu, c. użytych części, utylizowania zużytych materiałów, d. opracowania dokumentów Strona 5 z 5
