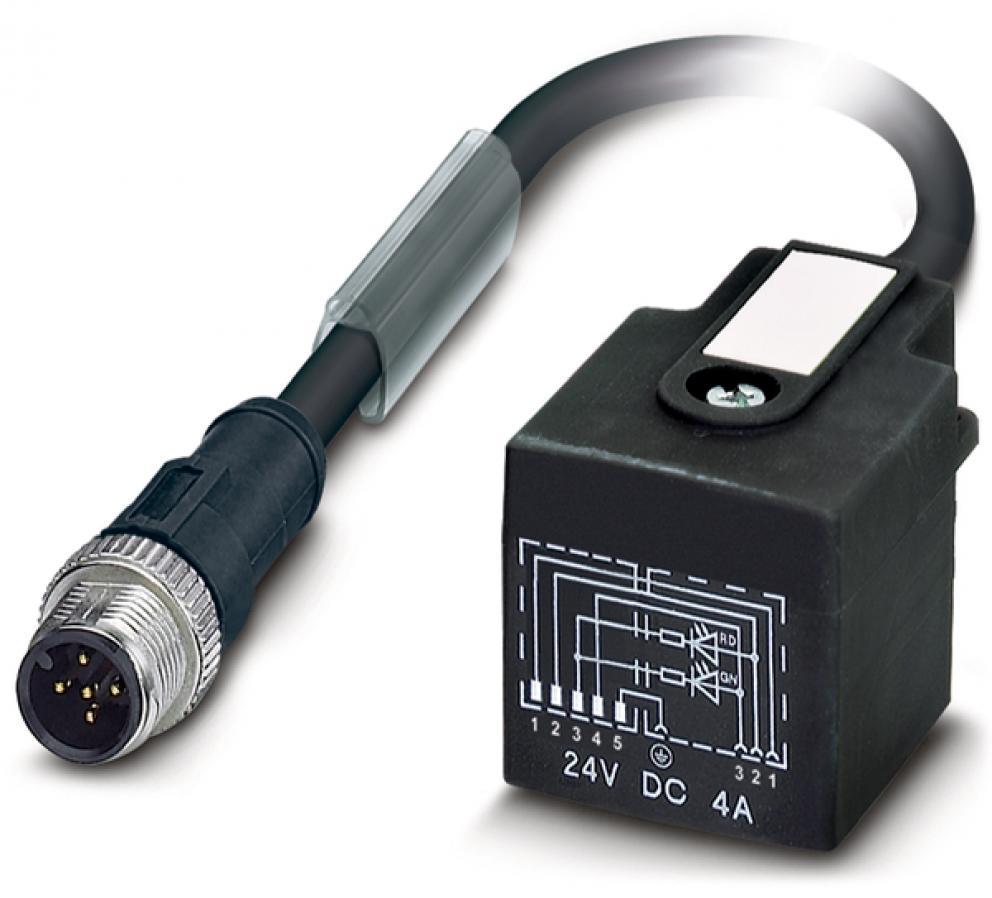

1 Oszczędność kosztów dzięki szybkiej i łatwej instalacji Oszczędność miejsca dzięki kompaktowym rozmiarom Łatwe i szybkie śledzenie błędów Interfejsy standardowe Automatyka Budowa maszyn i instalacji przemysłowych Wymagana przestrzeń Prowadnice łańcuchowe Wodoodporność Zakres zastosowania Technika automatyzacji Budowa maszyn Budowa instalacji przemysłowych Narzędziownie, warsztaty Przemysł samochodowy Budowa produktu Budowa przewodu: 3 x 0,5 mm² (28 x 0,15 mm) 5 x 0,5 mm² (28 x 0,15 mm) Kolory żył: czarny 1, czarny 2, zielony/żółty czarny 1, czarny 2, czarny 3, czarny 4, zielony/żółty Płaszcz zewnętrzny: PUR, bezhalogenowy Kolor płaszcza: czarny (RAL 7021) Średnica zewnętrzna: 4,5 mm 5,3 mm Możliwość zastosowania w prowadnicach łańcuchowych Cechy produktu Złącze zaworowe 3- i 5-stykowe Z obwodem ochronnym (dioda Z) PE mostkowany Złącze zaworowe do wyłączników ciśnieniowych Wskazanie stanu: 1 LED (żółta) lub 2 x LED (czerwona, zielona) Przewody posiadają podstawy oznaczników. Wolny od substancji utrudniających lakierowanie (PWIS - free) Product Management Dokument: LAPP_PRO143879PL.pdf 1 / 5

2 Wskazówka Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji). Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych produktów. Szczegółowe informacje techniczne można znaleźć w specyfikacji technicznej. Aby uzyskać informacje na temat oznaczeń typów magistrali lokalnych UNITRONIC, należy odnieść się do tabeli T6. Dane techniczne Kodowanie: Materiał uchwytu: Materiał powierzchni styków: Materiał styku: Materiał nakrętki radełkowanej: A-Standard TPU, trudnopalny, samogasnący Ni/Au CuSn Stopień ochrony: IP 67 Temperatura otoczenia (w trakcie pracy): Ciśnieniowy odlew cynkowy, niklowany Wtyczka zaworu -20 C do +85 C Wtyczka / gniazdo -25 C to +90 C Kable, połączenie nieruchome od -40 C do +80 C Kable, połączenie ruchome od -15 C do +80 C Product Management Dokument: LAPP_PRO143879PL.pdf 2 / 5

3 Product Management Dokument: LAPP_PRO143879PL.pdf Numer artykułu Oznaczenie wyrobu Długość [m] Napięcie nominalne UN [V] Wtyczka prosta na złącze zaworowe typu A (18 mm) AB-C3-M12MS-0,3PUR AB-C3-M12MS-0,6PUR AB-C3-M12MS-1,0PUR AB-C3-M12MS-2,0PUR- Wtyczka prosta na złącze zaworowe typu A (18 mm) do wyłącznika ciśnieniowego AB-C5-M12MS-0,3PUR AB-C5-M12MS-0,6PUR AB-C5-M12MS-1,0PUR AB-C5-M12MS-2,0PUR- Wtyczka prosta na złącze zaworowe typu B (10 mm) AB-C3-M12MS-0,3PUR AB-C3-M12MS-0,6PUR AB-C3-M12MS-1,0PUR AB-C3-M12MS-2,0PUR- Wtyczka prosta na złącze zaworowe typu BI (11 mm) AB-C3-M12MS-0,3PUR AB-C3-M12MS-0,6PUR- Prąd nominalny IN [A] Wskaźnik stanu Jednostka dostawy (PU) LED LED LED LED Przewód S/A: złącze zaworowe na prosty wtyk M AB-C3-M12MS-1,0PUR- 3 / AB-C3-M12MS-2,0PUR- Wtyczka prosta na wtyk zaworowy typu C (8 mm) AB-C3-M12MS-0,3PUR-

4 Product Management Dokument: LAPP_PRO143879PL.pdf Numer artykułu Oznaczenie wyrobu Długość [m] Napięcie nominalne UN [V] AB-C3-M12MS-0,6PUR AB-C3-M12MS-1,0PUR AB-C3-M12MS-2,0PUR- Wtyczka prosta na wtyk zaworowy typu CI (9,4 mm) AB-C3-M12MS-0,3PUR AB-C3-M12MS-0,6PUR AB-C3-M12MS-1,0PUR AB-C3-M12MS-2,0PUR- Prąd nominalny IN [A] Wskaźnik stanu Jednostka dostawy (PU) Przewód S/A: złącze zaworowe na prosty wtyk M12 4 / 5
