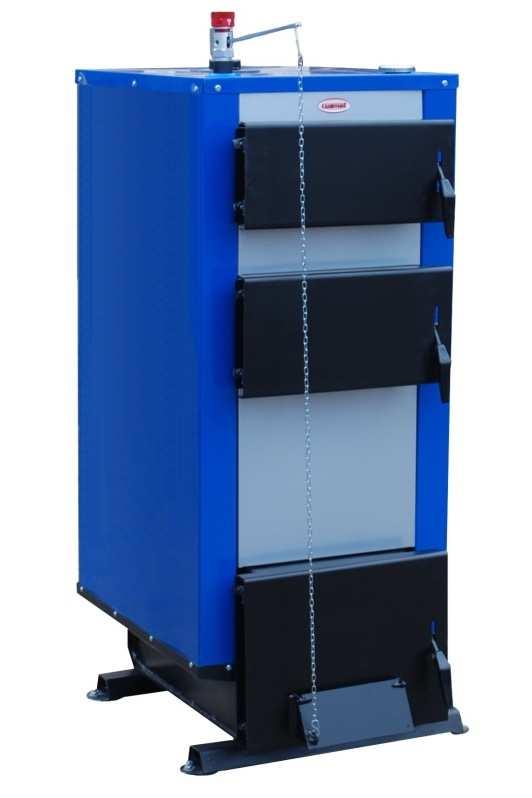

INSTRUKCJA OBSŁUGI. Kotła wodnego. GT KW 10,15,20,25 kw GT KWR 11,17,22,27 kw. Serwis kotła:

Transkrypt

1 INSTRUKCJA OBSŁUGI Kotła wodnego GT KW 10,15,20,25 kw GT KWR 11,17,22,27 kw Serwis kotła:

2

3 Spis treści 1 INFORMACJE OGÓLNE Zastosowanie Paliwo Wymiary i parametry techniczno-eksploatacyjne 5 2 OPIS TECHNICZNY KOTŁA Korpus wodny kotła KW,KWR Korpus wodny kotła KWU KWRU Drzwiczki Czopuch Panele izolacyjne Narzędzia. 7 3 MONTAŻ KOTŁA Schemat podłączenia kotła Transport kotła Ustawienie kotła Podłączenie kotła. 7 4 EKSPLOATACJA I OBSŁUGA KOTŁA Rozpalanie kotła Tryb pracy kotła Uzupełnianie paliwa Zatrzymanie pracy kotła Czyszczenie kotła. 8 5 WARUNKI BEZPIECZNEJ EKSPLOATACJI KOTŁA NIEWŁAŚCIWA PRACA KOTŁA WARUNKI GWARANCJI KARTA GWARANCYJNA 11

4 Szanowny nabywco i użytkowniku kotła niniejsza dokumentacja techniczno- ruchowa zawiera wszystkie niezbędne informacje o obsłudze i eksploatacji naszego kotła. PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI. 1. INFORMACJE OGÓLNE Instrukcja obsługi ma na celu zaznajomienie użytkownika z działaniem kotła opalanego paliwem stałym. Każdy użytkownik przed przystąpieniem do zainstalowania i eksploatacji kotła powinien dokładnie zapoznać się z instrukcją obsługi kotła (sterownika). Zawiera ona zalecenia dotyczące właściwego obchodzenia się z kotłem i jego prawidłową eksploatacją. Nieprzestrzeganie przez użytkownika przepisów i wskazówek zawartych w niniejszej dokumentacji zwalnia producenta kotłów od wszelkich zobowiązań i gwarancji. Kotły są wyposażone w termometr opcjonalnie w wentylator i sterownik elektroniczny LUKSUS, sterujący pracą kotła (wentylatora i pompy ) Kocioł powinna obsługiwać tylko osoba dorosła. Co najmniej raz na miesiąc w sezonie należy przeprowadzić całkowite czyszczenie kotła. Kotły budowane są ze stałym rusztem wodnym -KWR i z wymiennym rusztem żeliwnym -KW. Zadowolenie z użytkowania kotła można osiągnąć stosując tylko odpowiednie paliwo o dużej wartości opałowej i odpowiedniej granulacji ZASTOSOWANIE Stalowe kotły grzewcze typu GT-KW i GT-KWR są przeznaczone do ogrzewania domków jednorodzinnych wyposażonych w wodne instalacje centralnego ogrzewania typu otwartego z obiegiem grawitacyjnym lub wymuszonym. Instalacja w której pracuje kocioł musi posiadać zabezpieczenia zgodne z wymaganiami normy PN-91/B-02413, maksymalna temperatura pracy - 95 C. Kotły nie podlegają rejestracji w rejonowym Urzędzie Dozoru Technicznego. Dobór mocy kotła w zależności od ocieplenia budynku ( przy zapotrzebowaniu na ciepło W/m 3 ) Typ kotła Wysokość pomieszczeń [m] Powierzchnia pomieszczeń [m 2 ] Kubatura pomieszczeń [m 3 ] GT-KW -10 2, GT-KWR-11 2, GT-KW -13 2, GT-KWR-14 2, GT-KW -15 2, GT-KWR-17 2, GT-KW , GT-KWR-22 2, GT-KWR-25 2, GT-KWR-27 2,

5 1.2. PALIWO Paliwem podstawowym jest węgiel kamienny orzech wg PN-82/G Przy spalaniu paliw zastępczych należy liczyć się ze zmianą wydajności cieplnej kotła w przybliżeniu proporcjonalną do zmiany wartości opałowej. Stałopalność kotła zależy od rodzaju opału ( największa przy spalaniu mieszanek miałowych ) oraz od wymaganej mocy kotła i nastaw sterownika Wymiary i parametry techniczno-eksploatacyjne Wyszczególnienie jednostka wartość Typ kotła KW KWR KW KWR KW KWR KWR Znamionowa moc cieplna kw Paliwo podstawowe Węgiel orzech Pojemność wodna kotła dm Powierzchnia grzewcza kotła m 2 1,0 1,1 1,5 1,7 2,1 2,3 2,7 Masa kotła kg Wymagany ciąg kominowy Pa 22 Minimalna wysokość komina m 5 Przekrój komina mm 140 x 210 Zakres temperatury pracy 0 C Sprawność cieplna % Temperatura spalin 0 C 250 Przyłącza 1,5 Wysokość kotła mm Szerokość kotła mm Głębokość kotła z czopuchem Wysokość czopucha od posadzki Wymiary czopucha zewnętrzne b x h Dopuszczalne ciśnienie pracy Pobór mocy sterownika Pobór mocy wentylatora Ruszt żeliwny mm /szt 320 * * mm mm mm 150 x 150 MPa 0,12 W 4 W 5 40 / / - 9 Dotyczy kotła wyposażonego w wentylator i sterownik 420 / - 11

6 2. OPIS TECHNICZNY KOTŁA 2.1. Korpus wodny kotła KWR i KW Kotły grzewcze KWR wykonane są z blachy kotłowej atestowanej grubości 5mm. Od strony zewnętrznej na płaszcz wodny zastosowano blachę o grubości 4mm. Kanały konwekcyjno-nawrotne usytuowane są tak, aby czyszczenie ich odbywało się przez drzwi z przodu kotła a kanałów pionowych przez górną wyczystkę Rozwiązanie konstrukcyjne kotła pozwala na skuteczny odbiór ciepła poprzez zastosowanie stałego rusztu wodnego i nawrotu spalin w kanałach opłomek. Kocioł KW posiada wymienny ruszt żeliwny. H B C 10 G Kotły węglowe typu KW i KWR F D R E BUDOWA KOTŁA - KWR 1. Ruszt wodny ( ruszt zeliwny w KW ) 2. Komora spalania 3. Opłomka komory 4 Opłomki ppoziome 5. Kannały spalinowe 6. Drzwiczki wyczystne 7. Drzwiczki załadowcze 8. Drzwiczki popielnika 9 KLapa powietrza 10. Drzwiczki rusztu 11. Czopuch z przepustnicą 12. Izolacja kot ła 13. Króciec wody zimnej 14. Króciec wody goracej 15. Termometr 16. Miarkownik ciągu wymiar A B C D E F G H R KW - 10 KWR KW KWR KW - 15 KWR KW KWR KW KWR A DRZWICZKI Kocioł wyposażony jest w drzwiczki zaopatrzone w płyty z wełny odpornej na wysoką temperaturę, posiadają regulację nacisku na uszczelkę. Drzwiczki paleniska służą do załadunku paliwa i czyszczenia powierzchni komory spalania i opłomki dolnej. Posiadają one płytę ocieplenia dwuwarstwową grubości 55mm zabezpieczającą drzwiczki przed nadmiernym nagrzewaniem się i dodatkową płytę odbijającą płomień. Drzwiczki wyczystne służą do czyszczenia kanałów opłomek Drzwiczki popielnika służą do wybierania popiołu i pyłu powstałego w procesie spalania. W drzwiczkach zamontowana jest klapa wlotu powietrza sterowana ręcznie lub za pomocą termostatycznego miarkownika ciągu. - W wersji ze sterownikiem na klapce montowany jest wentylator z klapką przykręcony śrubami M

7 2.4 CZOPUCH Kocioł posiada spawany czopuch o przekroju wewnętrznym 140 x 140 z wyczystką i przepustnicą przykręcany do wymiennika kotła. Na czopuchu znajduje się wyczystka do usuwania popiołu i sadzy z czopucha. 2.5 PANELE IZOLACYJNE Płyty izolacyjne mocowane na powierzchni korpusu wodnego ograniczają straty cieplne kotła do otoczenia. Wykonane są z blachy stalowej lakierowanej proszkowo farbą. Osłony od wewnątrz wyłożone są wełną mineralną o grubości 40mm. 2.6 NARZĘDZIA NA WYPOSAŻENIU KOTŁA - wycior + szczotka do czyszczenia kanału tylnego + hak - szuflada na popiół - termometr - miarkownik ciągu lub wentylator i sterownik wentylatora i pomp - opcja 3 MONTAŻ KOTŁA 3.1 TRANSPORT KOTŁA Kocioł dostarczany jest na palecie w stanie zmontowanym. Termometr znajduje się w szufladzie kotła w osobnym pudełku i montowany jest przez instalatora USTAWIENIE KOTŁA Kocioł nie wymaga fundamentu. Kocioł powinien być tak usytuowany, aby był zapewniony dostęp dla właściwej obsługi (czyszczenia kotła dostęp do wyczystki górnej i dolnej w kotłach KWRU). Instalacja kotła powinna być wykonana zgodnie z PN-87/B Pomieszczenie, w którym będzie ustawiony kocioł powinno posiadać dwa otwory wentylacyjne (wentylacja grawitacyjna) o wymiarach 140 x 140mm, z których jeden powinien znajdować się 150 mm nad posadzką, natomiast drugi pod sufitem. Zapewnić oświetlenie na przednią ścianę kotła PODŁĄCZENIE KOTŁA Czopuch należy podłączyć do komina poprzez przyłącze wykonane z blachy, które należy nasadzić na wylot czopucha, osadzić w kominie i uszczelnić. Przyłącze powinno wznosić się lekko ku górze min -10% i posiadać otwór wyczystny, max długość 400mm. Istotny wpływ na prawidłową pracę kotła ma właściwa wysokość i przekrój komina. Sprawdzić, czy komin wykonano zgodnie z normą PN-91/B Zasilanie wodą z sieci wodociągowej przez zawór spustowy skierowany w dół zamontowany na trójniku przyłączonym na króćcu wody zimnej 6/4, na którym zamontować zawór spustowy. Kocioł montować do instalacji rozłącznie!

8 4. INSTRUKCJA EKSPLOATACJI I OBSŁUGI KOTŁA ROZPALANIE W KOTLE Aby rozpalić w kotle należy wykonać następujące czynności: 1 ułożyć kawałki drewna ~25cm na ruszcie, z przodu umieścić rozpałkę do grila lub kawałki papieru. 2. Podpalić rozpałkę, zamknąć drzwiczki rusztu pionowego. 3. Zamknąć drzwiczki popielnika 4 Uchylić klapkę w drzwiach popielnika 5. Otworzyć drzwiczki paleniska i wsypać szufelkę węgla, po jej rozpaleniu zasypać komorę paleniska opałem tak by płomień był z tyłu za opłomką 6. Ustalić ilość powietrza potrzebną do zupełnego i całkowitego spalenia porcji węgla ; Ustawić na miarkowniku temperaturę kotła, wyregulować długość łańcuszka tak aby przy zadanej temperaturze np 72 0 C klapka była zamknięta, otwierała się przy spadku temperatury. Sadza na ścianach komory świadczy o małej ilości powietrza. Powstawanie szlaki świadczy o intensywnym spalaniu przy zbyt dużej ilości powietrza UZUPEŁNIANIE PALIWA Paliwo należy uzupełniać zawsze, gdy warstwa węgla na ruszcie wypali się do takiego stanu, kiedy żar przyjmie kolor różowy i zacznie pokrywać się popiołem Przed uzupełnieniem paliwa czopuch należy bezwzględnie otworzyć ZATRZYMANIE PRACY KOTŁA Zatrzymanie pracy kotła następuje przez przerwanie zasilania kotła. Na okres przerwy letniej należy kocioł (komorę spalania, kanały opłomek, płomieniówek) wyczyścić z popiołu i sadzy, ponadto wszystkie drzwiczki otworzyć. UWAGA: Zabrania się spalania innych paliw powodujących powstawanie na ścianach wymiennika, smolistych osadów trudnych do usunięcia, sprzyjających korozji i obniżających sprawność kotła. 4.4 CZYSZCZENIE KOTŁA Kocioł należy czyścić aby zapewnić dobrą wymianę ciepła spalin z płaszczem wodnym 1. otworzyć przepustnicę czopucha 2. wyłączyć sterownik 1 3. otworzyć drzwiczki górne wyczystne i szczotką wyczyścić kolejno górny kanał, a następnie wyczyścić dolny kanał 4. przystawić szufladę do futryny drzwi i wygarnąć popiół do szuflady 5. zamknąć drzwi górne i otworzyć środkowe drzwi paleniska 6. wyczyścić kanał opłomki górnej z boków i góry,wygarnąć popiół do komory. 7. wyczyścić ściany komory spalania 8. otworzyć drzwiczki popielnika i wyjąć szufladę z popiołem 9. odkręcić klapę wyczystki górnej w kotle KWRU i wyczyścić kanały pionowe.

9 5. WARUNKI BEZPIECZNEJ EKSPLOATACJI Podstawowym warunkiem bezpiecznej eksploatacji kotła jest wykonanie instalacji typu otwartego zgodnie z wymogami norm Ponadto dla zachowania bezpiecznych warunków eksploatacji należy przestrzegać kilku zasad: - Zabrania się eksploatacji kotła przy spadku poziomu wody w instalacji poniżej grzejników - Instalacja powinna być typu otwartego - Do obsługi kotła używać rękawic, okularów ochronnych i nakrycia głowy - W czasie otwierania drzwiczek stawać z boku odsłanianych otworów - Zapewnić dobre oświetlenie w kotłowni - Drzwiczki otwierać przy otwartej przepustnicy na czopuchu! - Utrzymywać porządek w kotłowni, w której nie powinny być składowane żadne inne przedmioty niż te związane z obsługą kotła - Dbać o właściwy stan kotła ( częste czyszczenie, szczelność zamknięć kotła, czopucha i komina ) oraz związanej z nim instalacji wodnej. 6. NIEWŁAŚCIWA PRACA KOTŁA NIEDOMAGANIA PRZYCZYNA USUWANIE PRZYCZYN KOCIOŁ NIE OSIĄGA MOCY PALIWO NIE SPALA SIĘ CAŁKOWICIE - niedostateczny ciąg komina - brak wentylacji nawiewnej - zanieczyszczone kanały płomieniówek i i 01komory - zła jakość paliwa - złe nastawy na sterowniku - źle ustawiony miarkownik ciągu - zła regulacja ilości powietrza - niedostateczny ciąg komina - za dużo paliwa - sprawdzić drożność i rozmiar komina - wykonać nawiew wg pkt wyczyścić ściany kotła pionowe i poziome + płomieniówki -co 3 dni - zmienić paliwo lub zmiana nastaw ( ilość powietrza i kąt przepustnicy ) - ustawić nastawy wg instrukcji - zmienić nastawę na miarkowniku - zwiększyć ilość powietrza - sprawdzić ciąg i rozmiar komina - zmniejszyć ilość paliwa POWSTAJE SZLAKA - za wysoka temp. spalania - za niska temperatura topienia popiołu węgla - zmniejszyć ilość powietrza - wymienić paliwo WYPŁYW SPALIN Z KOTŁA WYCIEK WODY Z KOTŁA - zanieczyszczone kanały płomieniówek, opłomek - przymknięta przepustnica czopucha - nieszczelne uszczelki - pocenie się kotła - nieszczelny płaszcz kotła - wyczyścić wymiennik kotła - otworzyć przepustnicę - sprawdzić uszczelkę i położenie śrub mocujących klapę - sprawdzić uszczelki drzwi i czopucha - zwiększyć temperaturę - występuje przy pierwszym rozpalaniu, szczególnie w kotłach KWRU, KWU - skontaktować się z serwisem

10 7. WARUNKI GWARANCJI 1.Gwarancja na sprawne działanie kotła C.O. potwierdzona pieczęcią instalatora i punktu sprzedaży detalicznej oraz podpisem sprzedawcy jest udzielana na okres: 24 miesięcy od daty zakupu - na trwałość korpusu kotła jednak nie dłużej niż miesięcy od daty produkcji *. 2.Gwarancja podlega przedłużeniu o okres od dnia zgłoszenia naprawy kotła do dnia zawiadomienia nabywcy o wykonaniu naprawy. Czas ten jest potwierdzony w karcie naprawy i karcie gwarancyjnej. Zakład jest zobowiązany do wykonania naprawy gwarancyjnej w terminie 14 dni od daty zgłoszenia przez nabywcę. 3.Karta gwarancyjna jest jedynym dokumentem uprawniającym nabywcę do bezpłatnego wykonania naprawy gwarancyjnej. Nieważna jest karta gwarancyjna bez daty, pieczęci i podpisów. W przypadku zgubienia gwarancji duplikaty nie będą wydawane. 4.Gwarancja przestaje obowiązywać w przypadku stosowania zabezpieczeń niezgodnych z PN- 91/B-02413: podłączenia kotła w systemie zamkniętym, uruchomienia kotła bez wody, napraw w okresie gwarancyjnym przez osoby nieupoważnione, uszkodzeń powstałych w wyniku nieprzestrzegania założeń instrukcji. 5.Reklamacje jakościowe kotła należy zgłaszać pod adresem producenta, przesyłając wypełniony przez punkt sprzedaży kupon reklamacyjny. 6.Jeżeli reklamacja okaże się nieuzasadniona, koszty związane z przybyciem przedstawiciela na miejsce pokrywa reklamujący. 8.Gwarancja nie obejmuje przyłącza kotła, miarkownika ciągu i termometru. 9.W przypadku stwierdzenia spalania paliw powodujących powstanie na ścianach kotła smolistych osadów trudnych do usunięcia gwarancja zostanie cofnięta. 10.W przypadku stwierdzenia braku dostępu do kotła lub elementów obsługi serwisant nie będzie wykonywał czynności naprawczych i obsługowych, a użytkownik zostanie obciążony kosztami dojazdu. 11.Zakres i sposób naprawy gwarancyjnej ustala gwarant. 12.W przypadku stwierdzenia uszkodzenia sterownika, którego objawem będzie ciągła praca silnika wentylatora lub pomp reklamacja nie będzie uznawana ponieważ uszkodzenie to spowodowane zostało zwarciem na danym elemencie. Bezpiecznik na sterowniku zabezpiecza elementy od przeciążenia, a nie od zwarcia. Przed sezonem grzewczym sprawdzić silniki pomp, wentylatora podłączając je bezpośrednio do sieci ~ 230 V.

11 DATA Opis Ciąg komina [Pa ] Zainstalowanie kotła Uruchomienie kotła przez autoryzowanego serwisanta GALMET Data uruchomienia! Data naprawy Data naprawy Nazwa instalatora opis instalacji Opis naprawy Opis naprawy Pieczątka instalatora Pieczęć serwisu i podpis Pieczęć serwisu i podpis Nazwisko, telefon i adres właściciela Nazwisko i adres właściciela Nazwisko i adres właściciela Podpis użytkownika Podpis użytkownika Podpis użytkownika Data naprawy Opis naprawy Pieczęć serwisu i podpis Nazwisko i adres właściciela Podpis użytkownika

12 Kontrola szczelności Kupon Gwarancyjny 1 GT KW /KWR Nr kat. Nr fab. kotła 09-serw Nr sterownika Nr wentylatora Data produkcji Data sprzedaży Karta Gwarancyjna Kontrola montażu Kupon Gwarancyjny 2 GT KW /KWR Nr kat. Kupon Gwarancyjny 7 GT KW /KWR Nr kat. Nr fab. kotła 09-serw Nr fab. kotła 09-serw Nr sterownika Nr sterownika Nr wentylatora Nr wentylatora Data produkcji Data produkcji Data sprzedaży Data sprzedaży Kupon zgłoszeniowy GT KW /KWR Nr kat. Nr fab. kotła 09-serw Nr sterownika Nr wentylatora Data produkcji Data sprzedaży
