1 SyStEm BEZPIECZny fundament ICOPAL Do stosowania wewnątrz obiektów naczonych NA STAŁY POBYT LUDZI Syntetyczna membrana Icopal fundament 1250 ZABEZPIECZ SWÓJ DOM! Zadbaj o zdrowie i przyszłość Twojej Rodziny kwiecień 2016

2 Dlaczego ICOPAL? 4 centra badań i rozwoju w USA i Europie 38 fabryk i 97 biur handlowych na świecie Rok zał ICOPAL S.A. Zduńska Wola Światowy ekspert hydroizolacji

3 Izolacja pozioma ław fundamentowych, wylewek oraz stropów do STOSOWANIA WEWNĄTRZ OBIEKTÓW PRZEZNACZONYCH NA STAŁY POBYT LUDZI ATEST Państwowego zakładu Higieny HK/B/0156/01/

4 Imienna gwarancja jakości Icopal S.A. IMIENNA REJESTRACJA Twoja gwarancja jest zareje strowana w bazie danych Koncernu Icopal i ma swój numer. JAWNOŚĆ I CZYTELNOŚĆ udzielamy gwarancji na piś mie, niczego nie piszemy drobnym druczkiem. PROSTOTA I DOSTĘPNOŚĆ nikogo nie musisz prosić o gwa rancję, rejestrując się na sam decydujesz, czy i kiedy ją uzyskasz. BEZPIECZEŃSTWO 130 lat doświadczenia technologi cznego i świadomości najwyższej jakości wyrobów. Rok założenia Icopal 1876 r. Szczegóły zakresu gwarancji na: lat SYSTEM BEZPIECZNY FUNDAMENT ICOPAL S.A. imienna gwarancja Jakości icopal s.a lat IGJI - na produkt - Syntetyczną Membranę Icopal ; 99 lat IGJI - na produkt i system mocowania - Syntetycznej Membrany Icopal w układzie technologicznym z klejem Bostic i taśmami Icopal BFI lub za pomocą metody łączenia zgrzewarką z dyszą na gorące powietrze; Zarejestruj się i pobierz gwarancję w terminie 45 dni od daty zakupu na

5 Syntetyczna membrana Icopal fundament 1250 Atest Higieniczny Syntetyczna Membrana Icopal uzyskała Atest higieniczny Państwowego Zakładu higieny nr hk/b/0156/01/2016, który dopuszcza ją do stosowania wewnątrz budynków naczonych na stały pobyt ludzi. Dedykowana jest do wykonywania zabezpieczeń wodoszczelnych i izolacji przeciwwilgociowych w budownictwie ogólnym, m.in. ścian i ław fundamentowych, wylewek oraz podłóg. Instytut Zdrowia Publicznego Państwowy Zakład Higieny Wyrób objęty Programem Produkt z Atestem PZH 5

6 Syntetyczna membrana Icopal fundament 1250 Syntetyczna Membrana Icopal powstała we współpracy z duńską firmą Icopal monarflex (należącą do grupy Icopal), która od ok. 60 lat specjalizuje się w produkcji specjalistycznych geomembran budowlanych. Przeznaczona jest do wykonywania izolacji przeciwwilgociowych i przeciwwodnych fundamentów na zewnątrz oraz wewnątrz obiektów naczonych na stały pobyt ludzi. W PORÓWNANIU DO ZWYKŁYCH FOLII BUDOWLANYCH: tworzy całkowicie szczelną barierę hydroizolacyjną, zabezpiecza przed przedostawaniem się metanu, dwutlenku węgla oraz radonu, czyli gazów szkodliwych dla zdrowia i bezpieczeństwa, jest odporna na większość występujących powszechnie w trakcie budowy substancji chemicznych, w tym olejów, większości typów rozpuszczalników, benzyn oraz innych, dzięki swojej bardzo mocnej, zbrojonej i wielowarstwowej strukturze zapewnia najwyższą odporność na ekstremalne warunki występujące na budowach (posiada bardzo wysoką odporność na przebicia, rozrywanie i rozciąganie), instalacja poszczególnych pasów odbywa się za pomocą klejów i taśm uszczelniających bez konieczności używania środków gruntujących i otwartego ognia; na większych powierzchniach może być również zgrzewana za pomocą zgrzewarek na gorące powietrze. 6

7 Syntetyczna membrana Icopal fundament 1250 Syntetyczna membrana Icopal fundament 1250: Wodoszczelna Bezpieczna dla zdrowia gazoszczelna nietoksyczna Bezwonna Chemoodporna Antyradonowa Wzmacniana aluminium Najwyższej jakości właściwości fizyczne i użytkowe Membrany Icopal możliwe były do osiągnięcia dzięki wyprodukowaniu jej w oparciu o zaawansowaną technologię z surowców najwyższej jakości nie pochodzących z odzysku. 7

8 Syntetyczna membrana Icopal fundament 1250 Specjalny skład i właściwości każdej kolejnej warstwy produktu pozwalają uzyskać szczelną i skuteczną barierę zapobiegającą przedostawaniu wody. Dzięki swojej warstwowej budowie jest odporna na większość występujących powszechnie substancji chemicznych. Dzięki zastosowaniu specjalnej folii aluminiowej zabezpiecza przed metanem, dwutlenkiem węgla i radonem czyli gazów szkodliwych dla zdrowia i bezpieczeństwa. Zabezpieczenie hydroizolacyjne Bariera antygazowa Ochrona przed promieniowaniem radonowym Zabezpieczenie chemoodporne Źródło: Laboratorium Zakładowe Monarflex Słowacja. 8

9 Syntetyczna membrana Icopal fundament 1250 Bezpieczeństwo twoje bezpieczeństwo i zdrowie całej rodziny dzięki zastosowaniu SyntEtyCZnEj membrany ICOPAL fundament 1250 kosztuje nie więcej niż 2% wartości inwestycji 9

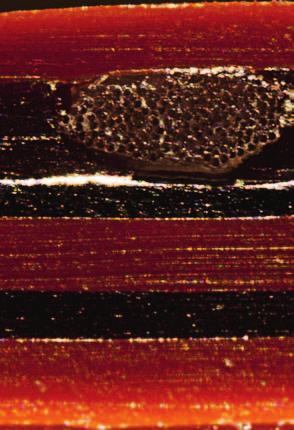

10 Syntetyczna membrana Icopal fundament 1250 Budowa 6 warstw syntetycznej membrany LDPE 1 warstwa folii aluminiowej 1 warstwa siatki poliestrowej Syntetyczna membrana LDPE w kolorze czerwonym jako główna warstwa zabezpieczająca przed substancjami oleistymi, benzynami, rozpuszczalnikami oraz innymi związkami chemicznymi, które mogą występować na placu budowy, posiada podwyższoną odporność na promieniowanie słoneczne UV. Zawiera specjalne dodatki wzmacniające strukturę i wiązania chemiczne. 2. Wiążąca warstwa folii LDPE. 3. Syntetyczna membrana LDPE w kolorze czerwonym z dodatkami zabezpieczającymi przed korozją biologiczną pochodzącą z gruntu. 4. Wiążąca warstwa folii LDPE zabezpieczająca kompozyt aluminiowy. 5. Kompozyt aluminiowy stanowiący barierę antyradonową, antygazową i paroizolacyjną. 6. Wiążąca warstwa folii LDPE zabezpieczająca kompozyt aluminiowy. 7. Specjalna siatka z włókniny poliestrowej odpowiedzialna za stabilność układu oraz odporność na uszkodzenia mechaniczne oraz osiadanie ław fundamentowych i inne ruchy podłoża. 8. Syntetyczna membrana LDPE w kolorze czerwonym jako główne zabezpieczenie przeciwwodne i przeciwwilgociowe. Zdjęcie mikroskopowe przekroju Syntetycznej membrany Icopal fundament

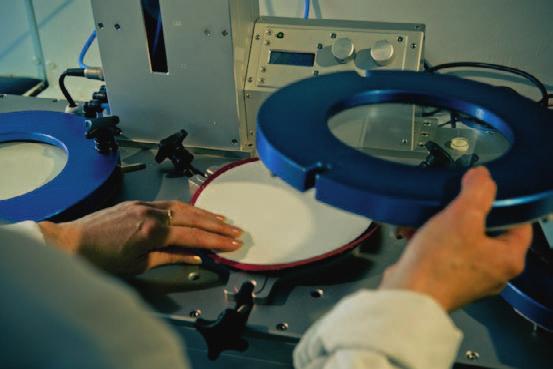

11 Syntetyczna membrana Icopal fundament 1250 Wodoszczelność W stosunku do zwykłych folii budowlanych używanych do izolacji fundamentów zachowuje ponad 315 x wiekszą wodoszczelność, co pozwala na wykonywanie izolacji poziomej w ekstremalnie trudnych warunkach gruntowo-wodnych. Syntetyczna membrana Icopal fundament 1250 wykazała wytrzymałość przy nacisku 63 metrów słupa wody na m²!!! Żródło: Laboratorium Zakładowe Icopal S.A. Zduńska Wola metoda badawcza PN-EN 1928 (metoda B) badanie ponadnormatywne 11

12 Bariera chemoodporna Jest odporna na większość substancji chemicznych, które mogą występować na placu budowy. Źródło: POLYSHEET A/S na podstawie danych NESTE Chemicals Odporność Membrany Monarflex na reagenty chemiczne POLYSHEET A/S Marielundvej Postbox 510 DK 2730 Herlev Denmark Rozróżniamy 3 poziomy odporności: D = dobry O = ograniczony NZ = niezadowalający R. nas. = nasycony roztwór wodny R = roztwór wodny o stężeniu wyższym niż 10% O i NZ są podobne dla roztworów o takim stopniu rozcieńczenia, w którym nie reagują z geomembranami. Określając odporność geomembran na reagenty chemiczne, pomijano wpływ naprężeń mechanicznych w kontakcie z płynami w 20 i 60 C. Odporność geomembran na kwasy Kwas Stężenie Kwas octowy 10% D D Kwas octowy 60% D O Kwas octowy lodowaty >96% O NZ Kwas adypinowy r. nas. D D Kwas arsenowy r. nas. D D Kwas benzoesowy r. nas. D D Kwas borowy r. nas. D D Kwas masłowy 100% O O Kwas chromowy r. nas. D D Kwas cytrynowy r. nas. D - Kwas fluorokrzemowy 50% D D Kwas mrówkowy 98 do 100% D D Kwas glikolowy 30% D O Kwas bromowodorowy do 100% D D Kwas solny do 36% D D Kwas cyjanowodorowy 10% D D Kwas fluorowodorowy 4% D D Kwas fluorowodorowy 60% D O Kwas mlekowy 100% D D Kwas maleinowy r. nas. D D Kwas nikotynowy rozcieńcz. O O Kwas azotowy 25% D D Kwas azotowy 50 do 75% O NZ Kwas oleinowy 100% O NZ Kwas ortofosforowy 50% D D Kwas ortofosforowy 95% D O Kwas oksalilowy r. nas. D D Kwas pikrynowy r. nas. D O Kwas salicynowy r. nas. D D Kwas stearynowy r. nas. D O Kwas siarkowy 10 do 50% D D Kwas siarkowy 98% O NZ Kwas siarkawy 30% D D Kwas taninowy R D D Kwas winowy r. nas. D D Odporność geomembran na rozpuszczalniki i alkohole Rozpuszczalnik/ Alkohol Stężenie Alkohol alilowy 100% O NZ Alkohol amylowy 100% O O Alkohol butylowy 100% D O Cykloheksanol r. nas. O NZ Alkohol etylowy 40% D O Alkohol etylowy 96% O O Alkohol furfurylowy 100% O NZ Benzyna stęż. O NZ Aceton 100% O NZ Glikol 100% D D Odporność geomembran na inne związki oraz produkty Związek/ produkt Stężenie Aldehyd octowy 100% O NZ Bezwodnik octowy 100% O NZ Amoniak, suchy gaz 100% D D Amoniak, płynny 100% O O Amoniak roztw. wodny rozcieńcz. D D Piwo - D D Aldehyd benzoesowy 100% O NZ Ałun R D D Chlorometan, gaz 100% O - Aldehyd krotonilowy r. nas. O - Dekstryny R D D Dwuoktylowy ftalan 100% O NZ Octan etylowy 100% O NZ Formaldehyd 40% D D Glukoza r. nas. D D Hydrochinon r. nas. D D Olej mineralny - D D Melasa - D D Oleje i tłuszcze - O NZ Fenol R O NZ Chinol r. nas. D D Benzoesan sodu r. nas. D D Trójetanoloamina 100% D - Mocznik R D D Mocz - D D Olej roślinny - D O Ocet winny - D D Woda - D D Wina i spirytualia - D D Drożdże R D D Odporność geomembran na pierwiastki Pierwiastek Stężenie Fluor gaz 100% O NZ Wodór 100% D D 12

13 Bariera chemoodporna Jest odporna na większość substancji chemicznych, które mogą występować na placu budowy. Źródło: POLYSHEET A/S na podstawie danych NESTE Chemicals Rtęć 100% D D Tlen 100% D - Odporność geomembran na tlenki Tlenek Stężenie Dwutlenek węgla, wilgotny 100% D D Nadtlenek wodoru 30% D O Nadtlenek wodoru 90% D O Dwutlenek siarki wilgotny 100% D D Tlenek cynku r. nas. D D Odporność geomembran na zasady Zasada Stężenie Zasada barowa r. nas. D D Zasada wapniowa r. nas. D D Zasada magnezowa r. nas. D D Zasada potasowa 10% D D Zasada potasowa R D D Zasada sodowa 40% D D Odporność geomembran na sole Sól Stężenie Chlorek glinu r. nas. D D Fluorek glinu r. nas. D D Siarczan glinu r. nas. D D Chlorek amonu r. nas. D D Fluorek amonu R D - Azotan amonu r. nas. D D Siarczan amonu r. nas. D D Siarczek amonu R D D Chlorek antymonu R D D Węglan baru r. nas. D D Chlorek baru r. nas. D D Siarczan baru r. nas. D D Boraks r. nas. D D Węglan wapnia r. nas. D D Chloran wapnia r. nas. D D Chlorek wapnia R D D Podchloryn wapnia R D D Azotan wapnia R D D Siarczan wapnia r. nas. D D Siarczek wapnia R D D Chlorek miedzi (II) r. nas. D D Fluorek miedzi (II) r. nas. D D Siarczan miedzi (II) r. nas. D D Azotan miedzi (II) r. nas. D D Chlorek żelaza (III) r. nas. D D Azotan żelaza (III) R D D Siarczan żelaza (III) r. nas. D D Chlorek żelaza (II) r. nas. D D Siarczan żelaza (II) r. nas. D D Octan ołowiu r. nas. D D Węglan magnezu r. nas. D D Chlorek magnezu r. nas. D D Azotan magnezu r. nas. D D Chlorek rtęci (II) r. nas. D D Cyjanek rtęci (II) r. nas. D D Azotan rtęci (II) R D D Chlorek niklu r. nas. D D Azotan niklu r. nas. D D Siarczan niklu r. nas. D D Chlorek fosforu (III) 100% D D Bromian potasu r. nas. D D Bromek potasu r. nas. D D Węglan potasu r. nas. D D Chloran potasu r. nas. D D Chlorek potasu r. nas. D D Chromian potasu r. nas. D D Cyjanek potasu R D D Dwuchromian potasu r. nas. D D Sześciocyjanożelazian (III) potasu r. nas. D D Sześciocyjanożelazian (II) potasu r. nas. D D Fluorek potasu r. nas. D D Wodorowęglan potasu r. nas. D D Wodorosiarczan potasu R D D Podchloryn potasu R D O Azotan potasu r. nas. D D Ortofosforan potasu r. nas. D D Nadchloran potasu r. nas. D D Nadmanganian potasu 20% D D Nadsiarczan potasu r. nas. D D Siarczan potasu r. nas. D D Siarczek potasu R D D Siarczyn potasu r. nas. D D Octan srebra r. nas. D D Cyjanek srebra r. nas. D D Azotan srebra r. nas. D D Bromek sodu r. nas. D D Węglan sodu r. nas. D D Chloran sodu r. nas. D D Chlorek sodu r. nas. D D Cyjanek sodu r. nas. D D Fluorek sodu r. nas. D D Wodorowęglan sodu R D D Wodorosiarczyn sodu R D D Azotan sodu r. nas. D D Azotyn sodu r. nas. D D Ortofosforan sodu r. nas. D D Siarczan sodu r. nas. D D Siarczek sodu r. nas. D D Siarczyn sodu r. nas. D D Chlorek cyny (II) r. nas. D D Chlorek cyny (IV) R D D Chlorek cynku r. nas. D D Siarczan cynku r. nas. D D Źródło: Wyciąg z badań laboratoryjnych przeprowadzonych NESTLE Chemicals 13

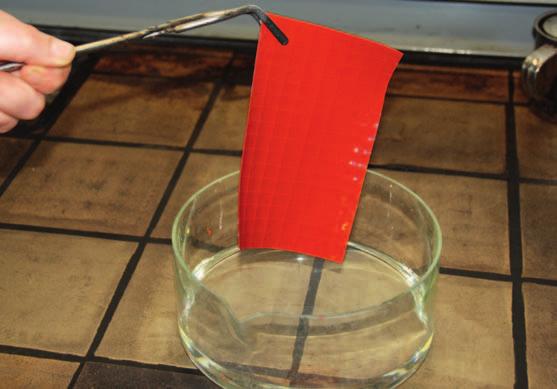

14 Wodoszczelność po ekspozycji na działanie substancji chemicznych W stosunku do zwykłych folii budowlanych do izolacji fundamentów, zapewnia wodoszczelność membrany po długotrwałym narażeniu na stałe działanie substancji chemicznej, dzięki czemu gwarantuje skuteczną i bezpieczną hydroizolację budynku na lata użytkowania (zgodnie z normą europejską EN-1847:2010). Po 28 dniowym namaczaniu w rozpuszczalniku przemysłowym zachowuje swoje właściwości użytkowe nie dochodzi do degradacji i rozwarstwienia membrany. Po 28 dniowym namaczaniu w olejach technicznych zachowuje swoje właściwości użytkowe brak zmian w strukturze membrany. Żródło: Raport z Badań nr Instytut TSUS Słowacja nr akredytacji 004/S045 14

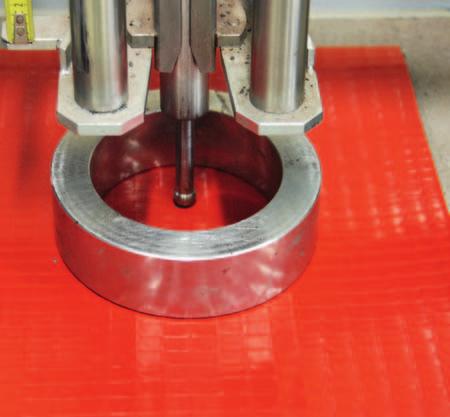

15 Syntetyczna membrana Icopal fundament 1250 Odporność na obciążenia statyczne W stosunku do zwykłych folii budowlanych do izolacji fundamentów zapewnia 3,5 x większą odporność na obciążenia statyczne i dynamiczne na placu budowy, dzięki czemu nie ulegnie zniszczeniu w trakcie stawiania i przemieszczania sprzętu budowlanego. kg granica obciążenia punktowego, powyżej której poszczególne materiały tracą swoją szczelność. spełnia nie wytrzymuje obciążenia 5 kg, tym samym nie spełnia wymogów PN-EN 12730:2002 nie spełnia spełnia papa V60 na welonie szklanym i zwykłym asfalcie oksydowanym o grubości +/- 4mm zwykła papa modyfi kowana SBS o grubości +/- 4-5 mm Syntetyczna Membrana Icopal o grubości 1,45 mm Wyniki badania zrealizowanego zgodnie z metodyką badawczą wg odporności na obciążenie mechaniczne wg Europejskiej normy Zharmonizowanej Pn-En (metoda B). Żródło: Laboratorium Zakładowe Icopal S.A. Zduńska Wola metoda badawcza PN-EN (metoda B) badanie ponadnormatywne 15

16 Syntetyczna membrana Icopal fundament 1250 Odporność na rozdzieranie W stosunku do zwykłych folii budowlanych do izolacji fundamentów zapewnia 14 x większą odporność na rozdzieranie, dzięki czemu nie ulegnie pęknięciom i rozerwaniu na placu budowy w trakcie trudnych prac izolacyjnych. Syntetyczna membrana Icopal fundament 1250 zapewnia najwyższe parametry na rozdzieranie gwoździem wynoszące (700/700 n/50 cm) zgodnie z normą En Żródło: Laboratorium Zakładowe Monarflex Słowacja 16

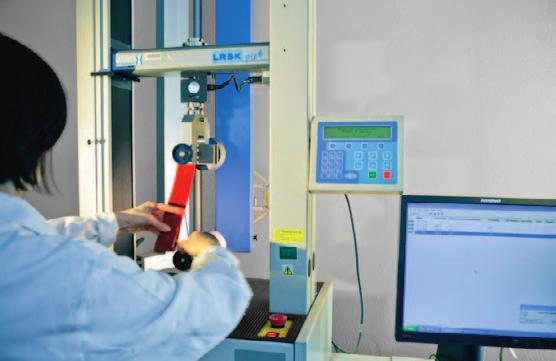

17 Odporność na rozciąganie W stosunku do zwykłych folii budowlanych do izolacji fundamentów zapewnia ponad 12 x większą odporność na rozciąganie, dzięki czemu gwarantuje stabilność właściwości fizyko-mechanicznych membrany w okresie jej użytkowania popartą letnią Imienną Gwarancją Jakości Icopal. Syntetyczna Membrana Icopal posiada zwiększoną odporność na rozciąganie porównywalne z najlepszymi papami termozgrzewalnymi FPI Icopal i wynoszącą 1000/900 N/50 mm Żródło: Deklaracja Właściwości Użytkowych (DoP) nr 19314DPM015 z dnia

18 Odporność na działanie gazów Szkodliwe gazy, metan i radon, wydobywają się z ziemi i przenikają do powierzchni. Stężenie metanu w budynkach musi być stale kontrolowane w przeciwnym razie może dojść do ryzyka wybuchu. Aby temu zapobiec, jedną z najbardziej opłacalnych metod jest zastosowanie specjalistycznej membrany odpornej na przenikanie gazów. W stosunku do standardowych folii antygazowych do izolacji fundamentów (CO2 Membrane) Syntetyczna Membrana Icopal zapewnia 7x skuteczniejszą barierę przed przenikaniem gazów do wnętrza domu. Żródło: Raport z Badań nr Instytut TSUS Słowacja nr akredytacji 004/S045R, badania wykonane zgodnie z normą EN :2003. Wyniki dla CO2 Membrane - 283m, dla syntetycznej Membrany Icopal ,28m 18

19 Odporność na działanie gazów W stosunku do specjalistycznej folii antyradonowej Neocseal produkowanej Monarflex Słowacja na rynek szwedzki, Syntetyczna Membrana Icopal zapewnia ponad 10x skuteczniejszą barierę przed przenikaniem śmiercionośnego radonu do wnętrza domu. h [mm] 2,5 2,0 1,5 1,0 0,5 0,0 0 wysoka średnia niska obszar zalecanej grubości bariery przeciwradonowej Syntetyczna Membrana Icopal folia antyrodonowa Necoseal 0,3 mm obszar niedostatecznej grubości bariery przeciwradonowej Ap [kbq/m³] Żródło: Raport z Badań nr E65/14 - Słowacki Uniwersytet Medyczny 19

20 Paroizolacyjność Dzięki unikalnej budowie oraz zastosowaniu wewnątrz membrany kompozytu aluminiowego w porównaniu do zwykłych folii budowlanych, posiada ponad: 25 x większą paroizolacyjność całkowicie zabezpieczając izolację poziomą fundamentów przed zawilgoceniem. wartość bariery paroizolacyjnej Sd = 1500 m wartość bariery paroizolacyjnej Sd = 60 m KOMPOZYT ALUMINIOWY zwykła folia PE paroizolacyjna ATAK PARY ATAK PARY Sd równowagowy współczynnik dyfuzji, można go interpretować jako grubość nieruchomej warstwy powietrza (wyrażanej w metrach), która stawia opór identyczny jak Syntetyczna Membrana Icopal (1500 m) lub zwykła folia budowlana (60 m). Żródło: Raport z Badań nr Instytut TSUS Słowacja nr akredytacji 004/S045 20

21 Odporność w niskich temperaturach Nie ulega pęknięciom w obniżonych temperaturach nawet do -40 C Rodzaj materiału Syntetyczna Membrana Icopal posiada giętkość -40 C/Ø30 mm nie ulega pęknięciom i pozostaje elastyczna Najlepsze papy modyfikowane posiadają giętkość -30 C/Ø30 mm (Polbit EXTRA Top 5,6 Szybki Profil SBS) Papy oksydowane ulegają pęknięciom już w temperaturze 0 C/Ø30 mm Źródło: Laboratorium Zakładowe Icopal S.A. Zduńska Wola 0 C -10 C -20 C -30 C -40 C -50 C Giętkość w obniżonych temperaturach 21

22 System Bezpieczny fundament Icopal Pierwszy specjalistyczny system do zabezpieczenia fundamentów rekomendowany Papa Fundament 4,0 Szybki Profil SBS Papa Fundament Antyradon 4,0 Szybki Profil SBS Syntetyczna Membrana Icopal Fundamnet 1250 Siplast Primer Szybki Grunt SBS nr notyfikacji UE 1488 Siplast Fundament Szybka Izolacja SBS Odwodnienie pionowe mata drenarska Icodren 10 Szybki Drenaż SBS Siplast Klej Szybki Styk SBS Siplast Kit Szybka Izolacja SBS Rekomendacja techniczna RT ITB nr 1130/2014 System Bezpieczny Fundament Icopal Ochrona przed grzybami i pleśniami Grzybo-Izol Mur Niskoprężna klejąca pianka poliuretanowa Icopal Terokal TK 395 System Szczelny Icopal Siplast Elastic Szybki Uszczelniacz PUR Elastyczna Zbrojąca Taśma Poliamidowa 22

23 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL Produkt rekomendowany i pod kontrolą Instytutu Techniki Budowlanej Rekomendacja Techniczna RT ITB 1130/2014 Gwarancje Icopal Gwarantowany typ osnowy SYNTETYCZNA MEMBRANA ICOPAL FUNDAMENT 1250 Minimalna grubość membrany (grubość mierzona na siatce) Maksymalna siła rozciągająca wzdłuż i w poprzek (przedziały tolerancji) Wytrzymałość na rozdzieranie gwoździem Średnie wydłużenie wzdłuż i w poprzek (przedziały tolerancji) Gwarantowana giętkość w niskiej temperaturze (nie gorzej niż) [lat] [mm] [N/5 cm] [N] [%] [ C] [m 2 ] [kg] [szt.] [kg] wg EN 13967: lub 99 Siatka z włókniny poliestrowej + folia aluminiowa Min. 1,45 wzdłuż: 1000 (-0, +200) / ( ) w poprzek: 900 (-0, +200) / ( ) Ilość m 2 w rolce Waga rolki Liczba rolek na palecie Waga palety Odporność chemiczna (wodoszczelność 2 kpa) Wodoszczelność 2 kpa po starzeniu sztucznym / , W1 W1 1. icopal to trójfunkcyjna, najwyższej jakości membrana LDPE do wykonywania: poziomych barier hydroizolacyjnych, barier gazoszczelnych, z funkcją ochrony chemicznej, odporna na korozję biologiczną, naczona do pomieszczeń na stały pobyt ludzi. Atest Higieniczny Państwowego Zakładu Higieny: HK/B/1378/01/ icopal stosowana w trudnych i odpowiedzialnych układach hydroizolacyjnych dzięki bardzo mocnej, zbrojonej i wielowarstwowej strukturze zapewnia najwyższą odporność na ekstremalne warunki występujące na budowach. 3. icopal całkowicie odporna na szkodliwe oddziaływanie większości substancji chemicznych powszechnie występujących na budowie, takich jak oleje, rozpuszczalniki, benzyny i inne, dzięki zastosowaniu unikalnych rozwiązań technologicznych i recepturalnych (szczegóły dotyczące odporności chemicznej membrany na różnorodne substancje chemiczne na stronie 4). 4. Icopal to najwyższe i unikalne parametry techniczne: odporność na uderzenie wg zharmonizowanej normy europejskiej EN-12691, gwarantująca najwyższą odporność mechaniczną na placu budowy, zwiększoną odporność na rozciąganie (wg zharmonizowanej normy europejskiej EN ) wynoszącej wzdłuż i w poprzek materiału 1000/900 N, maksymalna odporność na rozdzieranie gwoździem (wg zharmonizowanej normy europejskiej EN ) wynosząca wzdłuż i w poprzek materiału 700/700 N/50 mm, zapewniająca najwyższą odporność membrany na zniszczenie lub przebicie w trakcie prac budowlanych. 5. Icopal to wysoka odporność na obniżone temperatury; zachowuje giętkość i elastyczność nawet do temperatury -40 C. 6. icopal to prosta i łatwa metodologia, układana na podłożu pasami o szerokości 2 m, bez konieczności gruntowania podłoża, łączona między sobą na zakłady podłużne i poprzeczne o szerokości 10 cm za pomocą klejów i taśm butylowych stosowanych na zimno, a w przypadku dużych obiektów przy pomocy zgrzewarek na rozgrzane powietrze. 7. icopal to letnia Pisemna Imienna Gwarancja Jakości Icopal S.A. na hydroizolacyjność, zarejestrowana w bazie danych Koncernu Icopal, możliwa dzięki: zastosowaniu specjalnej receptury technologicznej, wielowarstwowej budowie; membrana składa sie z 6 warstw syntetycznych LDPE, 1 warstwy folii aluminiowej i osnowy z siatki poliestrowej, deklarowanej Producenta grubości membrany (bez ujemnej tolerancji wymiarowej), co w praktyce oznacza, że jej grubość minimalna wynosi 1,45 mm. 23

24 Aplikacja MONTAŻ PŁYT STYROPIANOWYCH Klej bitumiczny do przyklejania płyt izolacji termicznej EPS, XPS do ścian fundamentowych. Zużycie: ok. 0,5 kg/m 2. LUB Niskorozprężna poliuretanowa pianka klejąca do przyklejania płyt izolacji termicznej EPS, XPS do ścian fundamentowych. Zużycie: ok. 0,06 l/m 2. 2 IZOLACJA PIONOWA ŚCIAN FUNDAMENTOWYCH (zabezpieczenie przed wodą wywierającą ciśnienie hydrostatyczne na fundament) Układ hydroizolacyjny złożony z preparatu gruntującego oraz z dwóch warstw papy asfaltowej modyfikowanej SBS, dedykowanej specjalnie do izolacji ścian fundamentowych obiektów budowlanych, w wypadku oddziaływania na fundament wody pod ciśnieniem. Zużycie: Siplast Primer Szybki Grunt SBS: 0,2 l/m 2, Papa Fundament 4,0 Szybki Profil SBS: 1,15 (wsp. zużycia dla każdej warstwy). 5 ZABEZPIECZENIE MIEJSCA ŁĄCZENIA IZOLACJI PIONOWEJ I POZIOMEJ Układ hydroizolacyjny złożony z uszczelnienia bitumiczno- -poliuretanowego zbrojonego elastyczną taśmą poliamidową do zabezpieczania połączenia izolacji pionowej i poziomej na zewnątrz budynków oraz przejść elementów fundamenty. Zużycie: Siplast Elastic Szybki Uszczelniacz PUR, 1,6 kg dla dwóch warstw. 6 ZABEZPIECZENIE ŚCIAN PIWNICY PRZED GRZYBAMI Preparat grzybobójczy do zapobiegania tworzeniu się zagrzybienia ścian oraz do zwalczania istniejących kolonii grzybów pleśniowych na wewnętrznych powierzchniach ścian piwnicy. Zużycie: ok. 0,2 l/m 2. 7 USZCZELNIENIA DYLATACJI I SPĘKAŃ Bitumiczny, wysoko modyfikowany kauczukiem syntetycznym SBS, elastyczny kit do uszczelnień szczelin dylatacyjnych oraz wypełniania spękań w wylewkach betonowych IZOLACJA PIONOWA ŚCIAN FUNDAMENTOWYCH (zabezpieczenie przed wodą nie wywierającą ciśnienia hydrostatycznego na fundament) Układ hydroizolacyjny złożony z preparatu gruntującego oraz z minimum dwóch warstw powłokowej masy bitumicznej, modyfikowanej SBS do izolacji ścian fundamentowych obiektów budowlanych, w wypadku gdy woda gruntowa nie działa pod ciśnieniem hydrostatycznym. Zużycie: Siplast Primer Szybki Grunt SBS: 0,2 l/m 2, Siplast Fundament Szybka Izolacja SBS: 1,5 kg dla dwóch warstw. 4 DRENAŻ PIONOWY Mata drenażowa złożona z dwóch warstw geowłókniny z rdzeniem z włókien poliamidowych, służąca do odprowadzenia nadmiaru wody gruntowej z gruntu wokół fundamentu, spełnia również rolę ochrony mechanicznej pionowej hydroizolacji/termoizolacji przed uszkodzeniem ze strony osiadającego gruntu. 8 IZOLACJA POZIOMA (wewnątrz obiektów naczonych na stały pobyt ludzi z funkcją antyradonową) Układ hydroizolacyjny złożony z Syntetycznej Membrany Icopal oraz systemu taśm i klejów butylowych. Zużycie: Syntetyczna Membrana Icopal : 1,15 (wsp. zużycia dla warstwy). Uwagi: pkt 2 * i 8 * Na obszarach zagrożonych oddziaływaniem promienio twórcze go radonu należy stosować spe cjalistyczną Syntetyczną Membranę Icopal lub papę Fundament Antyradon 4,0 Szybki Profil SBS. pkt 2 * Papę Fundament 4,0 Szybki Pro fil SBS należy stosować do zabezpieczeń ścian w dwóch warstwach. pkt 3 * Masę powłokową Siplast Fun dament Szybka Izolacja SBS należy nakładać: do zabezpieczania ścian fundamentowych w dwóch warstwach, w ce lu ochrony stóp i ław fundamentowych w jednej warstwie.

25 Syntetyczna membrana Icopal fundament 1250 Aplikacja Syntetyczna membrana Icopal fundament 1250 oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. Zakłady podłużne i poprzeczne powinny mieć szerokość 10 cm. 25

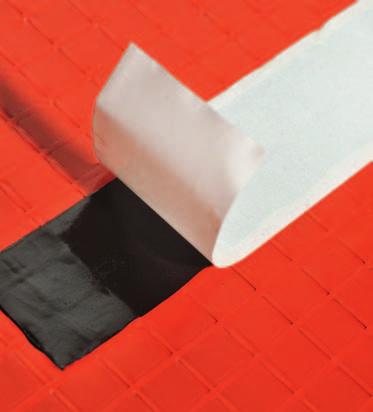

26 Aplikacja Syntetyczna Membrana Icopal oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. Łączenie poszczególnych części membran wzdłuż zakładów podłużnych i poprzecznych można wykonać, stosując taśmy butylowe obustronnie klejące Monarflex Tapex o szerokości 3 cm oraz klej butylowy Bostik. 26

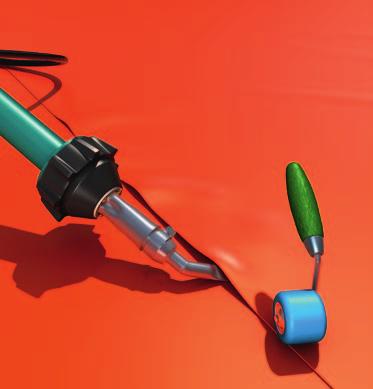

27 Aplikacja Syntetyczna Membrana Icopal oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. W takim wypadku należy połączenie wzmocnić, stosując od góry zakładu szeroką 8 cm jednostronnie klejącą taśmę antyradonową. Zakłady podłużne i poprzeczne można również łączyć ze sobą, wykorzystując zgrzewarki na rozgrzane powietrze i wałki dociskowe. Połączenie takie jest homogeniczne i całkowicie szczelne. 27

28 Aplikacja Syntetyczna Membrana Icopal oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. Wykonanie narożnika wklęsłego z użyciem taśm klejących Tapex o szerokości 8 cm i kleju Bostik. 28

29 Aplikacja Syntetyczna Membrana Icopal oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. Wykonanie narożnika wypukłego z użyciem taśm klejących Tapex o szerokości 8 cm oraz systemowych narożników. 29

30 Aplikacja Syntetyczna Membrana Icopal oferowana jest w rolkach o szerokości 2 mb i długości 10 mb. Obróbki przejść rurowych podłoże można wykonać z użyciem taśm butylowych oraz kleju Bostik, jak również zgrzewarki na rozgrzane powietrze (na ilustracji). 30

31 Aplikacja 1. Oczyszczenie podłoża betonowego. 2. Rozłożenie syntetycznej Membrany Icopal Fundament Zgrzanie zakładów za pomocą zgrzewarki samojezdnej. 4. Dogrzewanie zakładów i obróbek za pomocą zgrzewarki ręcznej. 5. Sklejenie zakładów za pomocą taśm butylowych w miejscach szczególnych. 6. Zakończenie prac związanych z położeniem izolacji poziomej z syntetycznej Membrany Icopal. 31
