1 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie Zabezpiecz swój dom! Zadbaj o zdrowie i przyszłość Twojej Rodziny 2009 Siplast Fundament Szybka Izolacja SBS

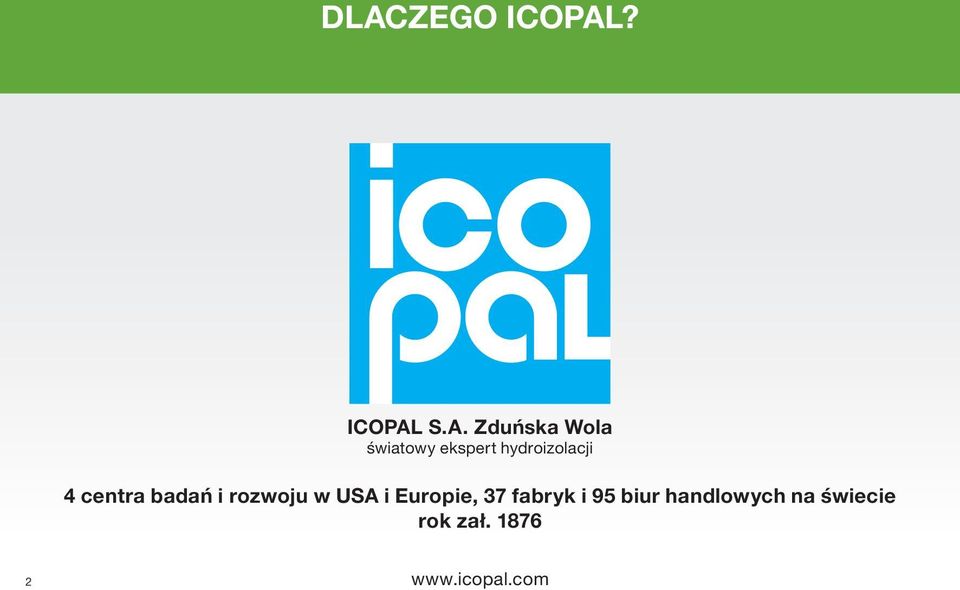

2 DLAczego ICOPAL? ICOPAL S.A. Zduńska Wola światowy ekspert hydroizolacji 4 centra badań i rozwoju w USA i Europie, 37 fabryk i 95 biur handlowych na świecie rok zał

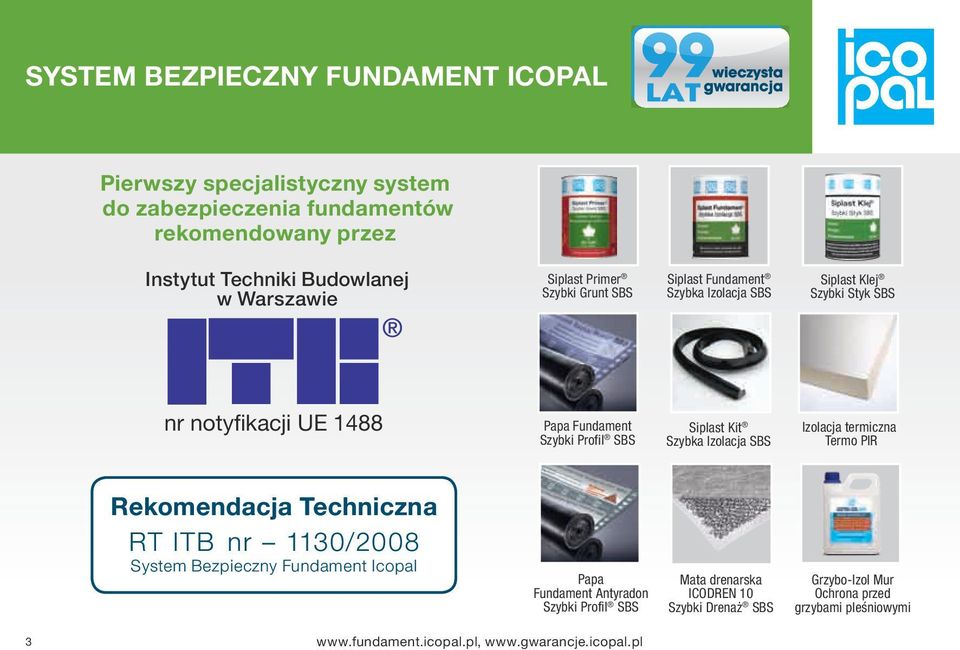

3 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL Pierwszy specjalistyczny system do zabezpieczenia fundamentów rekomendowany przez Instytut Techniki Budowlanej w Warszawie Siplast Primer Szybki Grunt SBS Siplast Fundament Szybka Izolacja SBS Siplast Klej Szybki Styk SBS nr notyfikacji UE 1488 Papa Fundament Szybki Profil SBS Siplast Kit Szybka Izolacja SBS Izolacja termiczna Termo PIR Rekomendacja Techniczna RT ITB nr 1130/2008 System Bezpieczny Fundament Icopal Papa Fundament Antyradon Szybki Profil SBS Mata drenarska ICODREN 10 Szybki Drenaż SBS Grzybo-Izol Mur Ochrona przed grzybami pleśniowymi

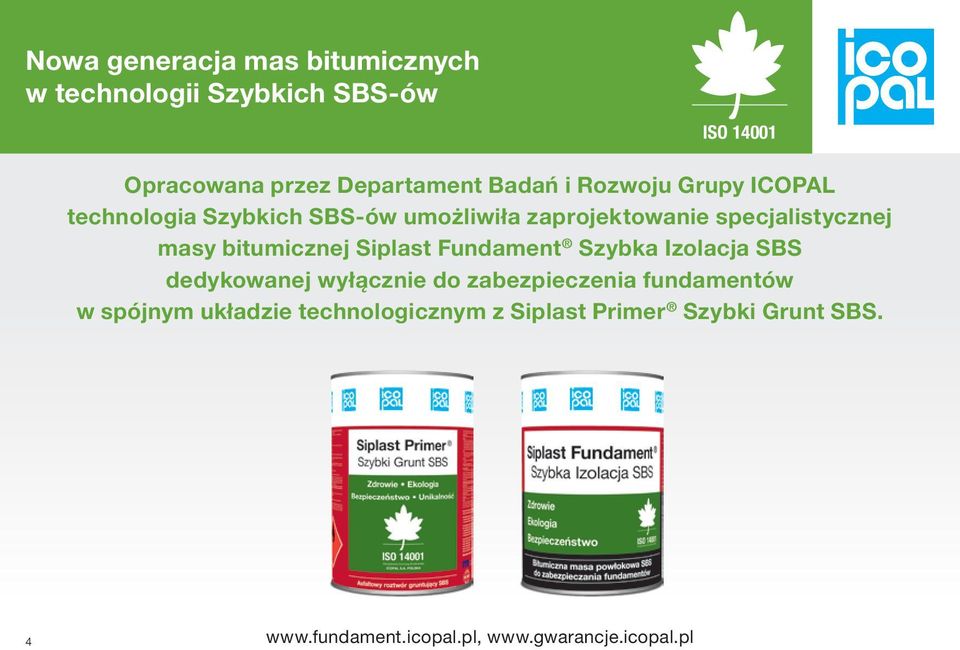

4 Nowa generacja mas bitumicznych w technologii Szybkich SBS-ów Opracowana przez Departament Badań i Rozwoju Grupy ICOPAL technologia Szybkich SBS-ów umożliwiła zaprojektowanie specjalistycznej masy bitumicznej Siplast Fundament Szybka Izolacja SBS dedykowanej wyłącznie do zabezpieczenia fundamentów w spójnym układzie technologicznym z Siplast Primer Szybki Grunt SBS. 4

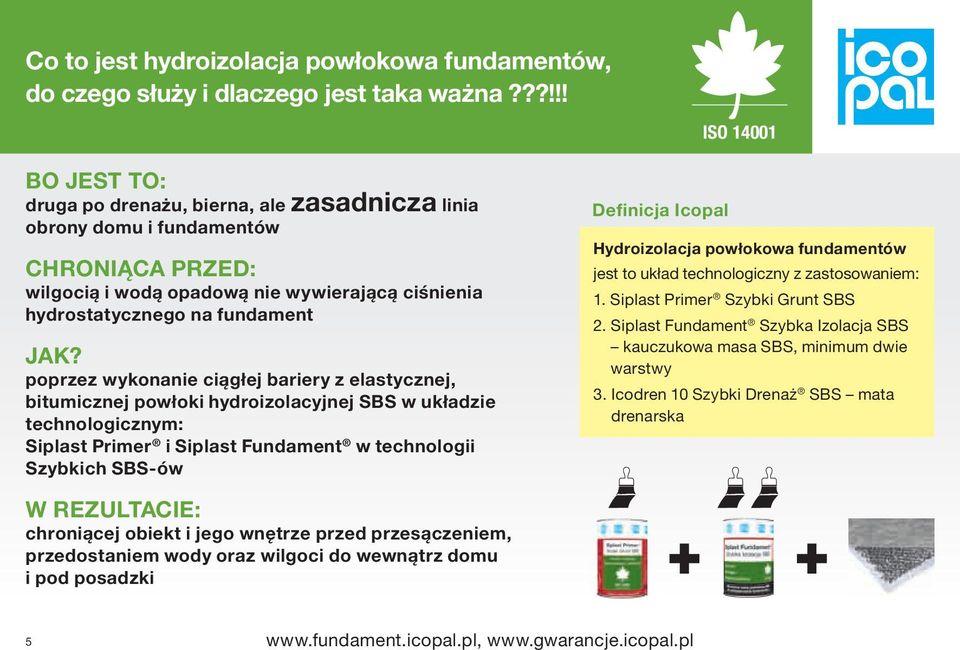

5 Co to jest hydroizolacja powłokowa fundamentów, do czego służy i dlaczego jest taka ważna???!!! BO JEST TO: druga po drenażu, bierna, ale zasadnicza linia obrony domu i fundamentów CHRONIĄCA PRZED: wilgocią i wodą opadową nie wywierającą ciśnienia hydrostatycznego na fundament JAK? poprzez wykonanie ciągłej bariery z elastycznej, bitumicznej powłoki hydroizolacyjnej SBS w układzie technologicznym: Siplast Primer i Siplast Fundament w technologii Szybkich SBS-ów Definicja Icopal Hydroizolacja powłokowa fundamentów jest to układ technologiczny z zastosowaniem: 1. Siplast Primer Szybki Grunt SBS 2. Siplast Fundament Szybka Izolacja SBS kauczukowa masa SBS, minimum dwie warstwy 3. Icodren 10 Szybki Drenaż SBS mata drenarska W REZULTACIE: chroniącej obiekt i jego wnętrze przed przesączeniem, przedostaniem wody oraz wilgoci do wewnątrz domu i pod posadzki

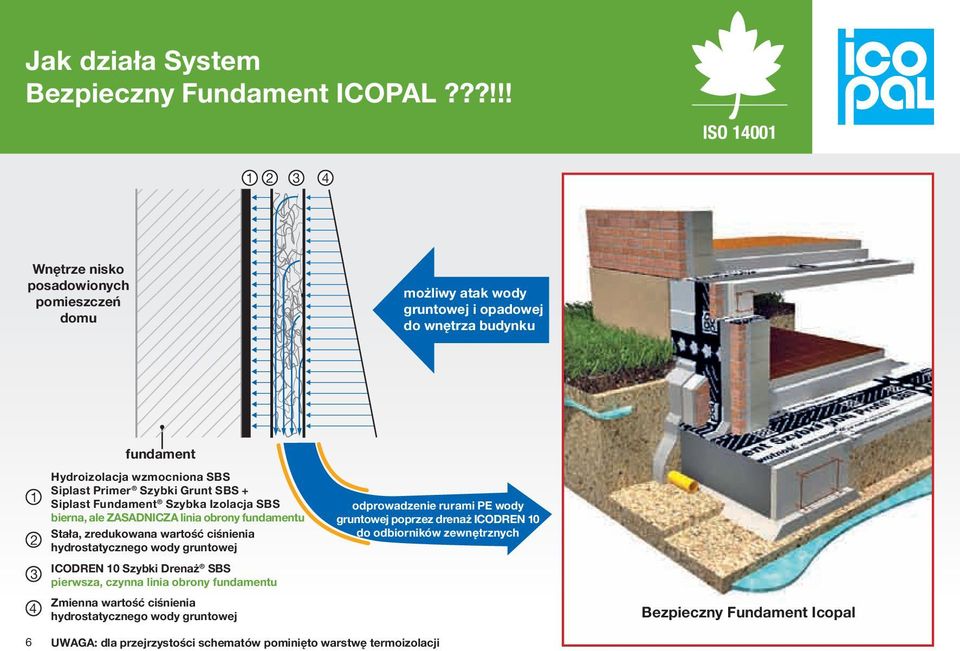

6 Jak działa System Bezpieczny Fundament ICOPAL???!!! Wnętrze nisko posadowionych pomieszczeń domu możliwy atak wody gruntowej i opadowej do wnętrza budynku 1 2 fundament Hydroizolacja wzmocniona SBS Siplast Primer Szybki Grunt SBS + Siplast Fundament Szybka Izolacja SBS bierna, ale ZASADNICZA linia obrony fundamentu Stała, zredukowana wartość ciśnienia hydrostatycznego wody gruntowej 3 ICODREN 10 Szybki Drenaż SBS pierwsza, czynna linia obrony fundamentu 4 Zmienna wartość ciśnienia hydrostatycznego wody gruntowej odprowadzenie rurami PE wody gruntowej poprzez drenaż ICODREN 10 do odbiorników zewnętrznych Bezpieczny Fundament Icopal UWAGA: dla przejrzystości schematów pominięto warstwę termoizolacji

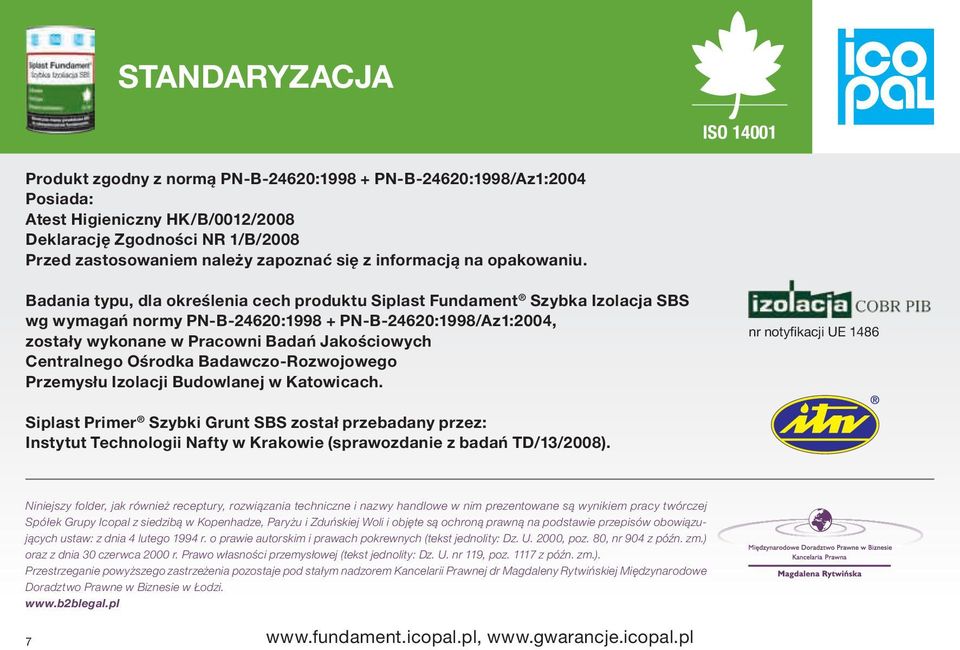

7 STANDARYZACJA Produkt zgodny z normą PN-B-24620: PN-B-24620:1998/Az1:2004 Posiada: Atest Higieniczny HK/B/0012/2008 Deklarację Zgodności NR 1/B/2008 Przed zastosowaniem należy zapoznać się z informacją na opakowaniu. Badania typu, dla określenia cech produktu Siplast Fundament Szybka Izolacja SBS wg wymagań normy PN-B-24620: PN-B-24620:1998/Az1:2004, zostały wykonane w Pracowni Badań Jakościowych Centralnego Ośrodka Badawczo-Rozwojowego Przemysłu Izolacji Budowlanej w Katowicach. nr notyfikacji UE 1486 Siplast Primer Szybki Grunt SBS został przebadany przez: Instytut Technologii Nafty w Krakowie (sprawozdanie z badań TD/13/2008). Niniejszy folder, jak również receptury, rozwiązania techniczne i nazwy handlowe w nim prezentowane są wynikiem pracy twórczej Spółek Grupy Icopal z siedzibą w Kopenhadze, Paryżu i Zduńskiej Woli i objęte są ochroną prawną na podstawie przepisów obowiązujących ustaw: z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (tekst jednolity: Dz. U. 2000, poz. 80, nr 904 z późn. zm.) oraz z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. nr 119, poz z późn. zm.). Przestrzeganie powyższego zastrzeżenia pozostaje pod stałym nadzorem Kancelarii Prawnej dr Magdaleny Rytwińskiej Międzynarodowe Doradztwo Prawne w Biznesie w Łodzi.

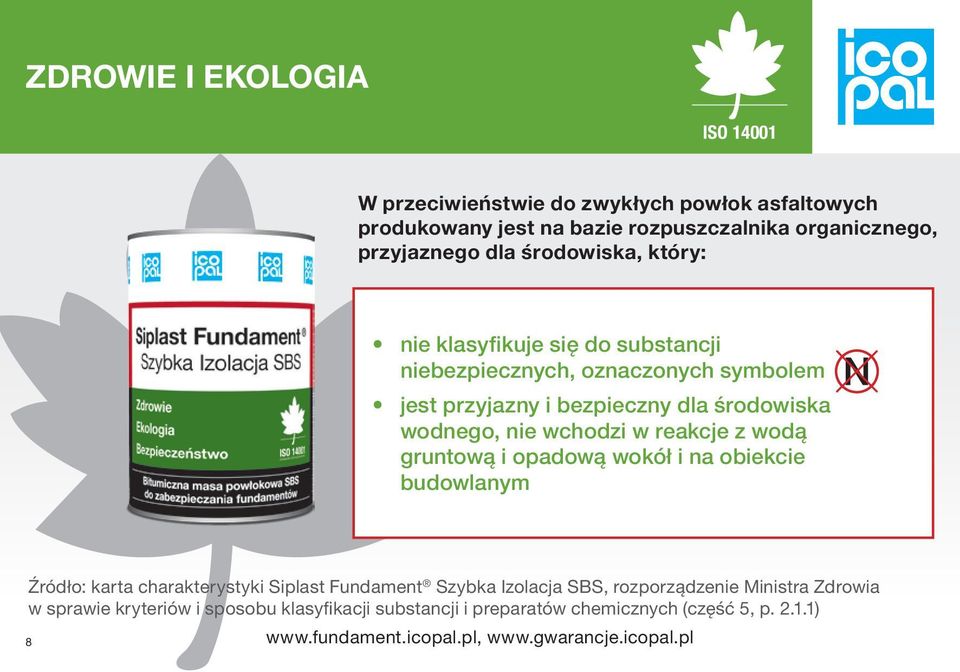

8 ZDROWIE I EKOLOGIA W przeciwieństwie do zwykłych powłok asfaltowych produkowany jest na bazie rozpuszczalnika organicznego, przyjaznego dla środowiska, który: nie klasyfikuje się do substancji niebezpiecznych, oznaczonych symbolem jest przyjazny i bezpieczny dla środowiska wodnego, nie wchodzi w reakcje z wodą gruntową i opadową wokół i na obiekcie budowlanym Źródło: karta charakterystyki Siplast Fundament Szybka Izolacja SBS, rozporządzenie Ministra Zdrowia w sprawie kryteriów i sposobu klasyfikacji substancji i preparatów chemicznych (część 5, p ) 8

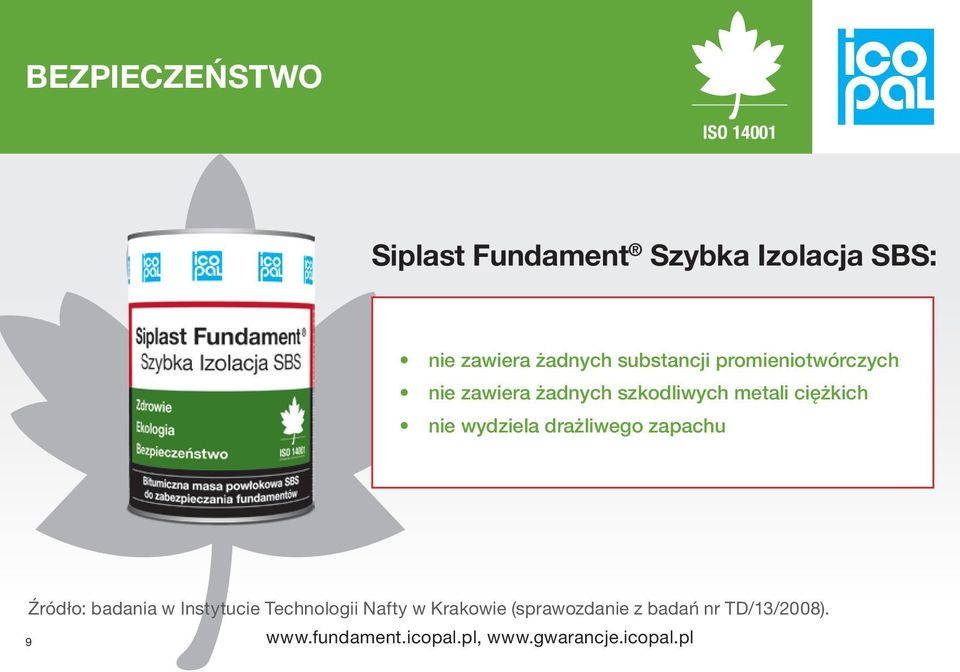

9 BEZPIECZEŃSTWO Siplast Fundament Szybka Izolacja SBS: nie zawiera żadnych substancji promieniotwórczych nie zawiera żadnych szkodliwych metali ciężkich nie wydziela drażliwego zapachu Źródło: badania w Instytucie Technologii Nafty w Krakowie (sprawozdanie z badań nr TD/13/2008).

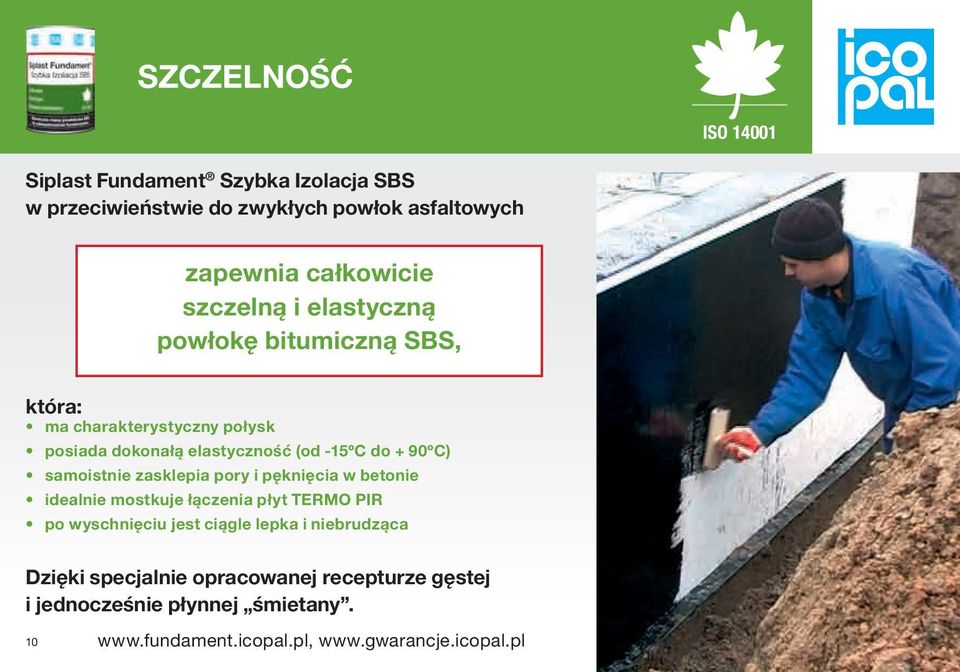

10 Szczelność Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych zapewnia całkowicie szczelną i elastyczną powłokę bitumiczną SBS, która: ma charakterystyczny połysk posiada dokonałą elastyczność (od -15ºC do + 90ºC) samoistnie zasklepia pory i pęknięcia w betonie idealnie mostkuje łączenia płyt TERMO PIR po wyschnięciu jest ciągle lepka i niebrudząca Dzięki specjalnie opracowanej recepturze gęstej i jednocześnie płynnej śmietany. 10

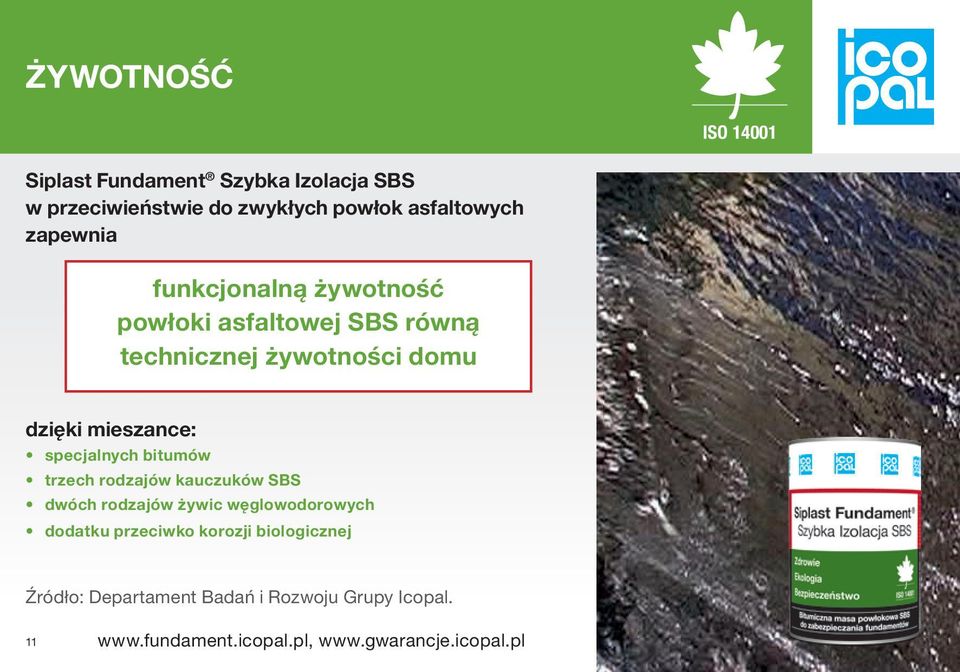

11 ŻYWOTNOŚĆ Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych zapewnia funkcjonalną żywotność powłoki asfaltowej SBS równą technicznej żywotności domu dzięki mieszance: specjalnych bitumów trzech rodzajów kauczuków SBS dwóch rodzajów żywic węglowodorowych dodatku przeciwko korozji biologicznej Źródło: Departament Badań i Rozwoju Grupy Icopal. 11

12 odporność TERMICZNA Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych zachowuje swoje właściwości w niskich temperaturach elastyczny do temperatury -15 o C odporny na przemarzanie gruntu zachowuje szczelność nawet po spękaniu betonu 0 O C 12 najczęściej występująca w Polsce temperatura przemarzania gruntu do wysokości posadowienia fundamentów -5 O C -10 O C -15 O C temperatura, poniżej której zwykłe powłoki asfaltowe tracą elastyczność i pękają wg standaryzacji normowej temperatura, w której Siplast Fundament Szybka Izolacja SBS ciągle zachowuje elastyczność Źródło: karta badań typu, wykonanych w Pracowni Badań Jakościowych Centralnego Ośrodka Badawczo-Rozwojowego Przemysłu Izolacji Budowlanej w Katowicach.

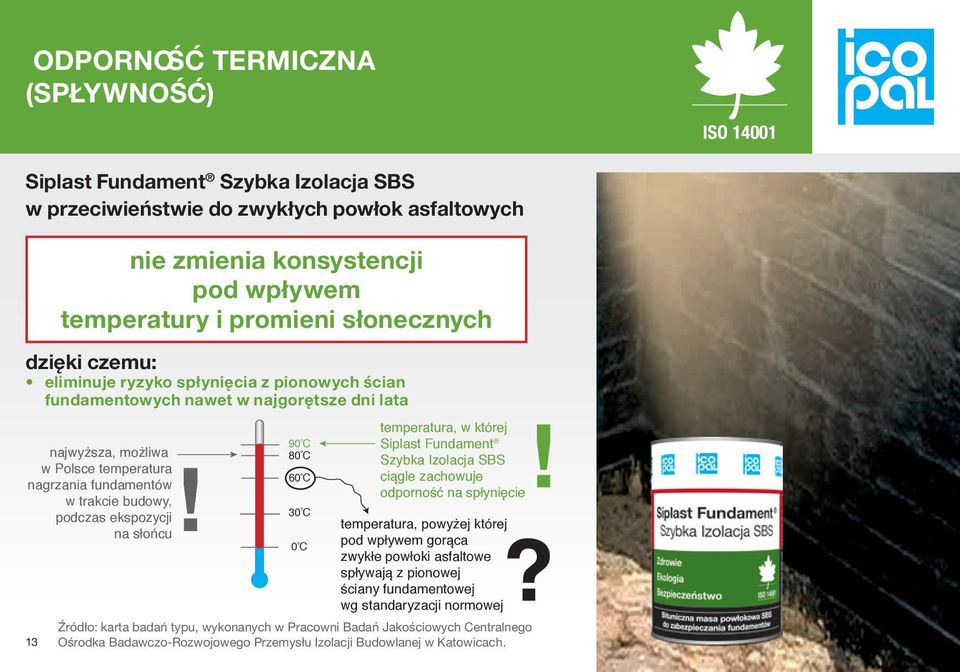

13 odporność TERMICZNA (SPŁYWNOŚĆ) Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych dzięki czemu: eliminuje ryzyko spłynięcia z pionowych ścian fundamentowych nawet w najgorętsze dni lata 13 nie zmienia konsystencji pod wpływem temperatury i promieni słonecznych najwyższa, możliwa w Polsce temperatura nagrzania fundamentów w trakcie budowy, podczas ekspozycji na słońcu 90 º C 80 º C 60 º C 30 º C 0 º C temperatura, w której Siplast Fundament Szybka Izolacja SBS ciągle zachowuje odporność na spłynięcie temperatura, powyżej której pod wpływem gorąca zwykłe powłoki asfaltowe spływają z pionowej ściany fundamentowej wg standaryzacji normowej Źródło: karta badań typu, wykonanych w Pracowni Badań Jakościowych Centralnego Ośrodka Badawczo-Rozwojowego Przemysłu Izolacji Budowlanej w Katowicach.

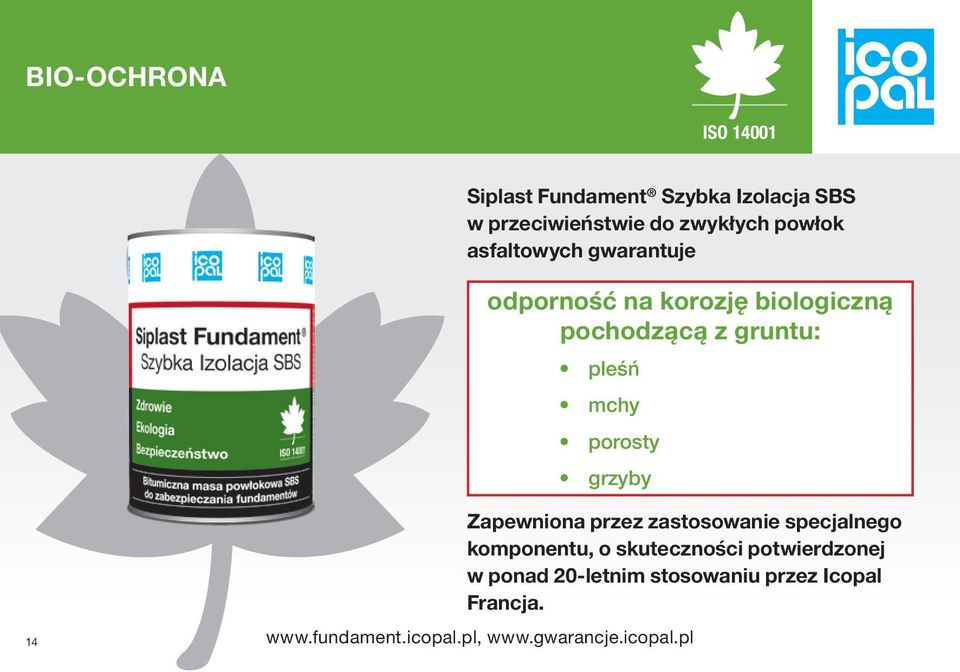

14 Bio-ochrona Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych gwarantuje odporność na korozję biologiczną pochodzącą z gruntu: pleśń mchy porosty grzyby 14 Zapewniona przez zastosowanie specjalnego komponentu, o skuteczności potwierdzonej w ponad 20-letnim stosowaniu przez Icopal Francja.

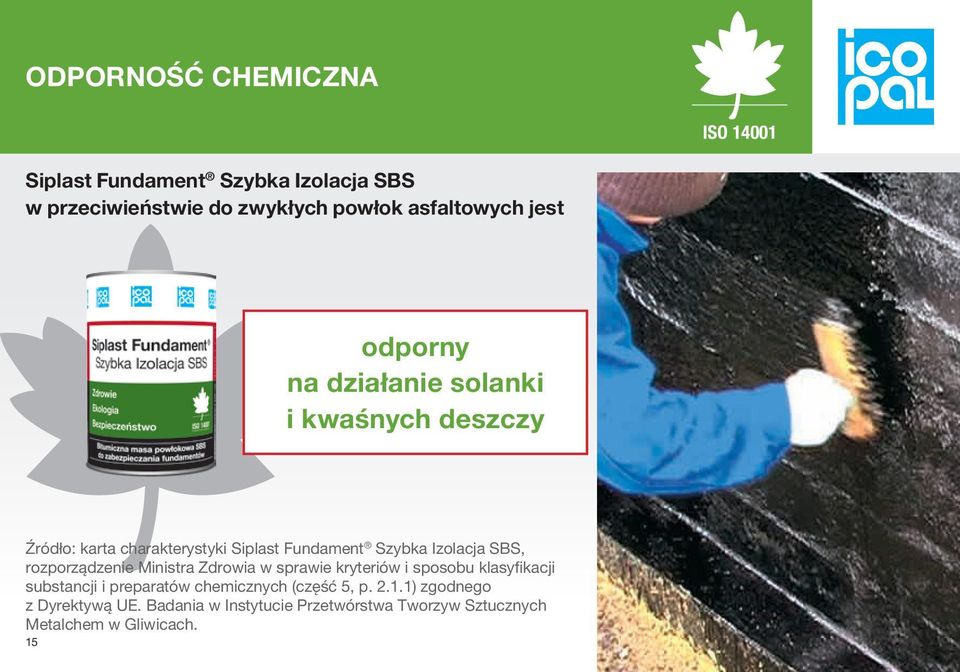

15 odporność chemiczna Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych jest odporny na działanie solanki i kwaśnych deszczy Źródło: karta charakterystyki Siplast Fundament Szybka Izolacja SBS, rozporządzenie Ministra Zdrowia w sprawie kryteriów i sposobu klasyfikacji substancji i preparatów chemicznych (część 5, p ) zgodnego z Dyrektywą UE. Badania w Instytucie Przetwórstwa Tworzyw Sztucznych Metalchem w Gliwicach. 15

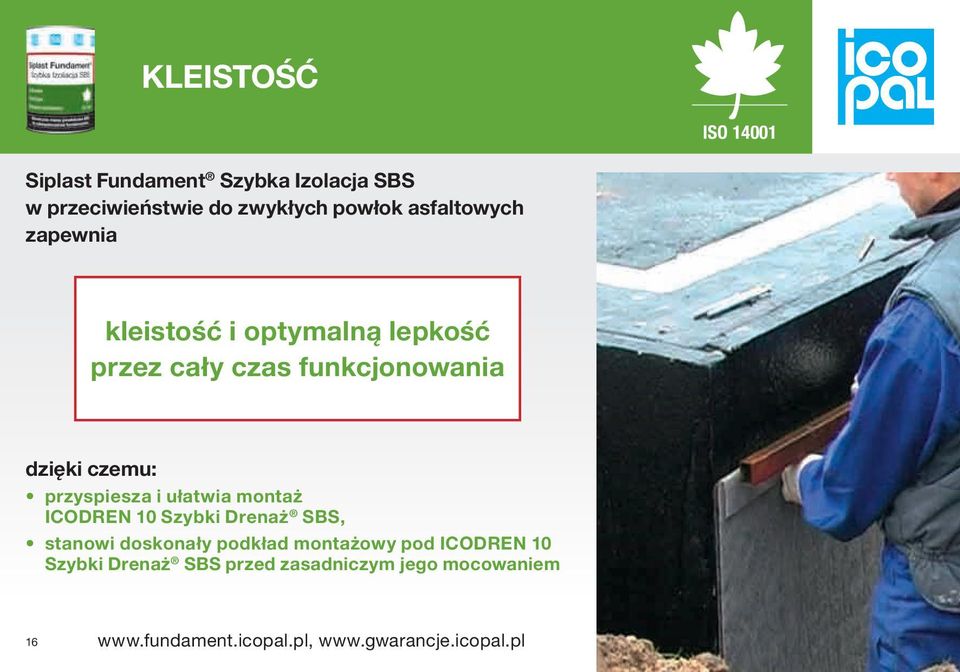

16 kleistość Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych zapewnia kleistość i optymalną lepkość przez cały czas funkcjonowania dzięki czemu: przyspiesza i ułatwia montaż ICODREN 10 Szybki Drenaż SBS, stanowi doskonały podkład montażowy pod ICODREN 10 Szybki Drenaż SBS przed zasadniczym jego mocowaniem 16

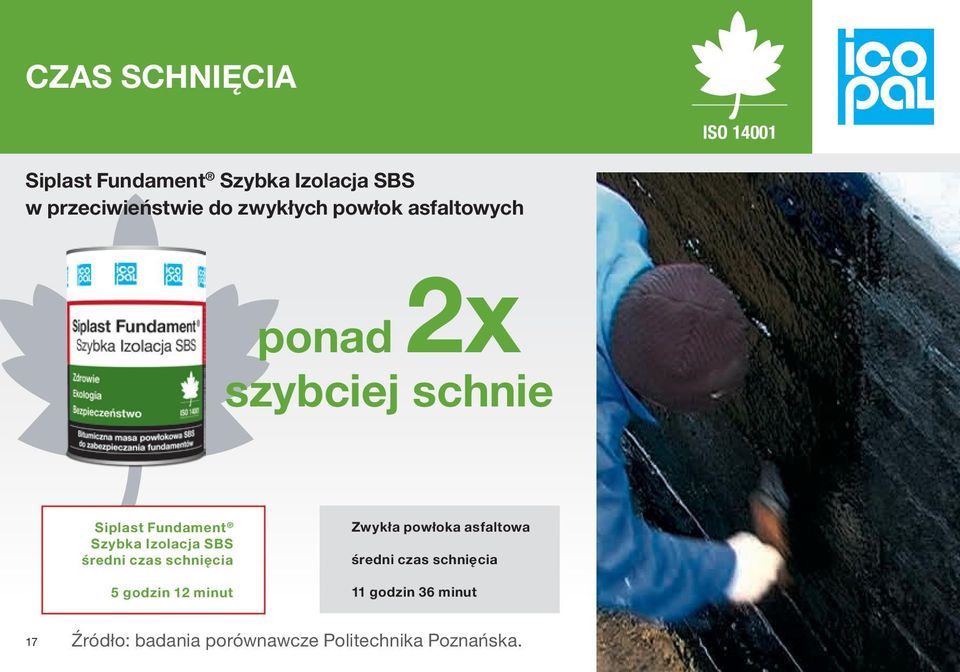

17 czas schnięcia Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych ponad 2x szybciej schnie Siplast Fundament Szybka Izolacja SBS średni czas schnięcia 5 godzin 12 minut Zwykła powłoka asfaltowa średni czas schnięcia 11 godzin 36 minut 17 Źródło: badania porównawcze Politechnika Poznańska.

18 ergonomia Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych wygodny w aplikacji, jednoskładnikowy dzięki czemu: jest gotowy do użycia w każdej temperaturze otoczenia jego stosowanie nie wymaga wysiłku 18

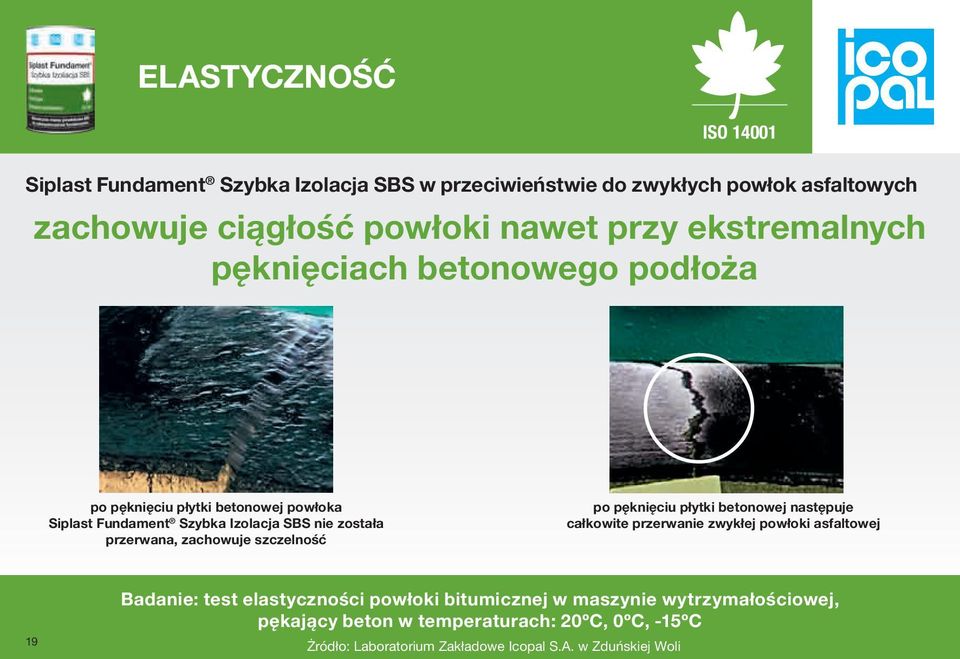

19 elastyczność Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych zachowuje ciągłość powłoki nawet przy ekstremalnych pęknięciach betonowego podłoża po pęknięciu płytki betonowej powłoka Siplast Fundament Szybka Izolacja SBS nie została przerwana, zachowuje szczelność po pęknięciu płytki betonowej następuje całkowite przerwanie zwykłej powłoki asfaltowej 19 Badanie: test elastyczności powłoki bitumicznej w maszynie wytrzymałościowej, pękający beton w temperaturach: 20ºC, 0ºC, -15ºC Żródło: Laboratorium Zakładowe Icopal S.A. w Zduńskiej Woli

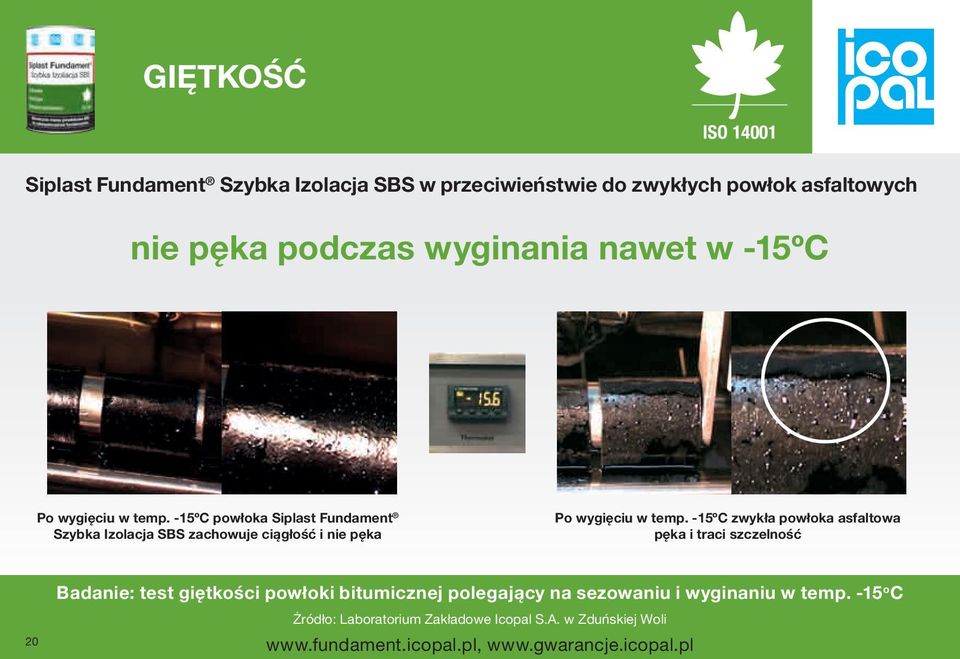

20 giętkość Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych nie pęka podczas wyginania nawet w -15ºC Po wygięciu w temp. -15ºC powłoka Siplast Fundament Szybka Izolacja SBS zachowuje ciągłość i nie pęka Po wygięciu w temp. -15ºC zwykła powłoka asfaltowa pęka i traci szczelność 20 Badanie: test giętkości powłoki bitumicznej polegający na sezowaniu i wyginaniu w temp. -15 o C Żródło: Laboratorium Zakładowe Icopal S.A. w Zduńskiej Woli

21 kleistość i lepkość Siplast Fundament Szybka Izolacja SBS w przeciwieństwie do zwykłych powłok asfaltowych po wyschnięciu pozostaje lepka i zarazem niebrudząca mgr inż. Cezary Sylla Główny Technolog Icopal S.A. 21 Badanie: test na lepkość i kleistość produktu Żródło: Laboratorium Zakładowe Icopal S.A. w Zduńskiej Woli

22 parametry techniczne spływność w temp. 90ºC +/-2ºC przy kącie nachylenia 45º w czasie 5h brak oznak spływania produkt wytrzymuje 90ºC giętkość przy przeginaniu na walcu o średnicy 30 mm w temp. -15ºC brak rys i pęknięć produkt wytrzymuje -15ºC Produkt przekraczający normatywy: PN-B-24620: PN-B-24620:1998/Az1:2004 Badania typu, dla określenia cech produktu Siplast Fundament Szybka Izolacja SBS wg wymagań normy PN-B-24620: PN-B-24620:1998/Az1:2004, zostały wykonane w Pracowni Badań Jakościowych Centralnego Ośrodka Badawczo-Rozwojowego Przemysłu Izolacji Budowlanej w Katowicach. 22

23 SYSTEM BEZPIECZNY FUNDAMENT ICOPAL TECHNOLOGIA SZYBKICH SBS-ów Specjalistyczny produkt papa Siplast Fundament Szybka Izolacja SBS w spójnej Technologii Szybkich SBS-ów rekomendowany do zastosowania w systemach: BEZPIECZNY FUNDAMENT ICOPAL. 99 lat wieczystej gwarancji na papę Fundament Szybki Profil SBS zastosowaną w jednym z 64 rozwiązań technicznych Systemu Bezpieczny Fundament Icopal SA, z koniecznym użyciem Siplast Primer Szybki Grunt SBS, Siplast Fundament Szybka Izolacja SBS i matą drenarską Icodren 10 Szybki Drenaż SBS powłokowa masa hydroizolacyjna SBS Siplast Fundament Szybka Izolacja SBS dostępnych na: specjalistyczna papa Fundament Szybki Profil SBS odwodnienie pionowe ICODREN 10 Szybki Drenaż SBS środek gruntujący SBS Siplast Primer Szybki Grunt SBS izolacja termiczna TERMO PIR Niniejsza prezentacja, jak również receptury, rozwiązania techniczne i nazwy handlowe w nim prezentowane są wynikiem pracy twórczej Spółek Grupy Icopal z siedzibą w Kopenhadze, Paryżu i Zduńskiej Woli i objęte są ochroną prawną na podstawie przepisów obowiązujących ustaw: z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (tekst jednolity: Dz. U. 2000, poz. 80, nr 904 z późn. zm.) oraz z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. nr 119, poz z późn. zm.). 23 Przestrzeganie powyższego zastrzeżenia pozostaje pod stałym nadzorem Kancelarii Prawnej dr Magdaleny Rytwińskiej Międzynarodowe Doradztwo Prawne w Biznesie w Łodzi.
